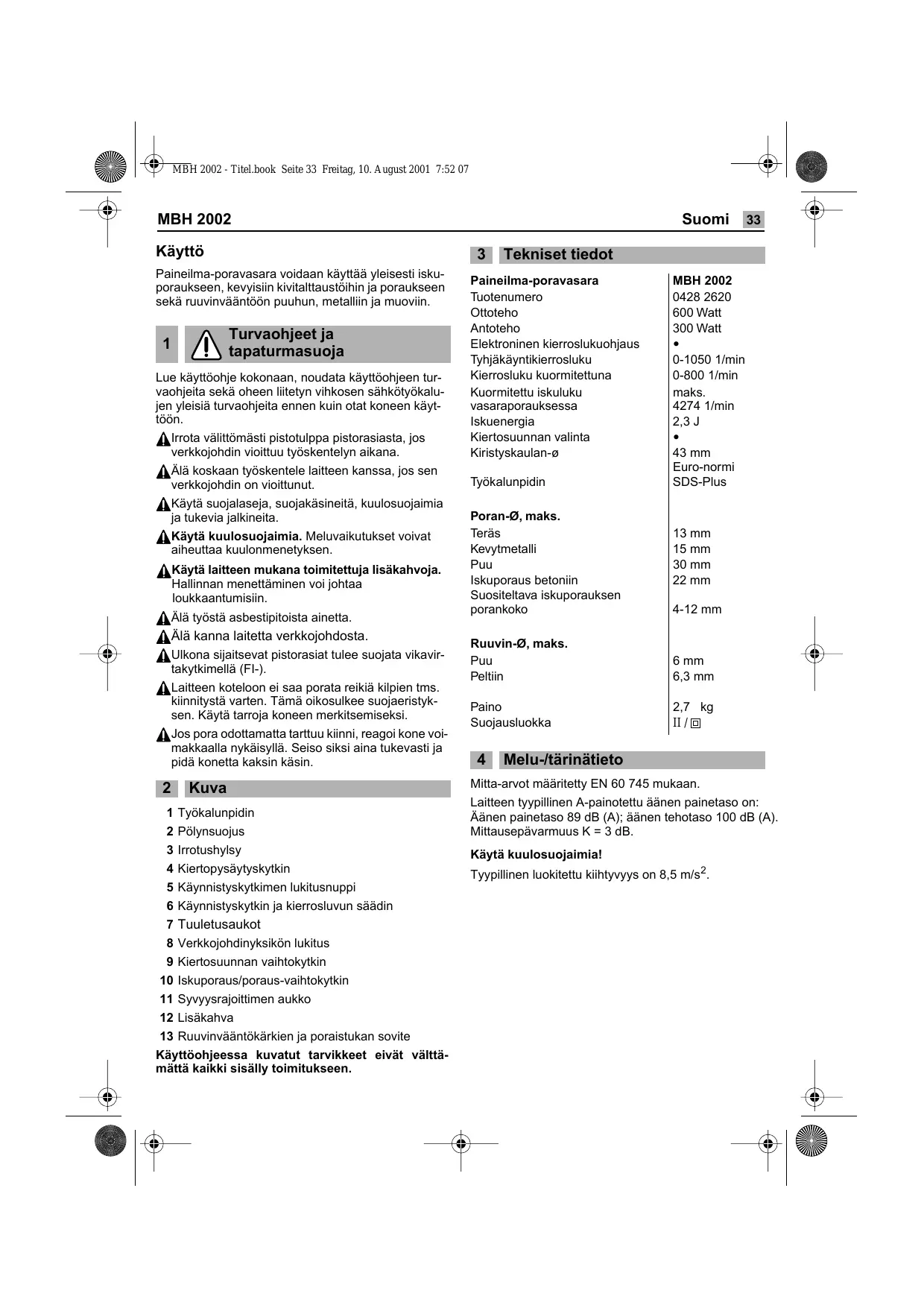

KÄYTTÖOHJE MBH 2002 KRESS

Paineilma-poravasara voidaan kaytttaa yleisesti iskuporaukseen, kevyisin kivilttaustoihin ja poraukseen sekrauvinvaantoo puuhun, metallin ja muovin.

1

Turvaohjeet ja tapaturmasuoja

Lue käytöohje kokonaan, noudata käytöohjeen turvaohjita sekä oheen liitelyn vihkosen sahkötyokalujen yleisiä turvaohjita ennen kuin otat koneen käytöön.

Alrrota valittomasti pistotulppa pistorasiasta, jos verkkojohdin vioittuu tyoskentelyn aikana.
Aä koskaan työskentele laitteen kanssa, jos sen verkkojohdin on vioittunut.
A Käytä suojalaseja, suojakäsineita, kuulosuojaimia ja tukevia jalkineita.
A Käytä kuulosuojaimia. Meluvaikutukset voivat aiheuttaa kuulonmenetyksen.
Käytä laitteen mukana toimitettuja lisakahvoja. Hallinnan menettäminen voi johtaa loukkaantumisiin.
A Alä työsta asbestipitoista ainetta.
A Alä kanna laitetta verkojohdstota.
A Ulkona sijaitsevat pistorasiat tulee suojata vikavirtakytkimella (F1-).
A Laitteen koteloon ei saa porata reikiä kilpien tms.
kiinnytstä varten. Tämä oikosulkee suojaeristyksen. Käytä tarroja koneen merkitsemiseksi.
A Jospora odottamatta tarttu kiinni, reagoi kone voimakkaalla nykaisylla. Seiso siksi aina tukevasti ja pidä konetta kaksin kasin.

2 Kuva

1 Tyokalunpidin
2 Polynsuojus
3 Irrotushylsy
4 Kiertopysaytyskytkin
5 Kaynistystyktkimen lukitusnuppi
6 Kännistyskytkin ja kierrosluvun saädin
7 Tuuletusaukot
8 Verkojohdinyksikon lukitus
9 Kiertosuunnan vaihtokytkin
10 Iskuporaus/poraus-vaihtokytkin
11 Syvyssrajoittimen aukko
12 Lisakahva
13 Ruuvinvaantokarkien ja poraistukan sovite

Käyttoohjeessa kuvatut tarvikkeet eivat välttämatta kaikki sisally toimitukseen.

3 Tekniset tiedot

Paineilma-poravasara

Tuotenumero

Ottoteho

Antoteho

Elektroninen kierroslukuohjaus

Tyhakayntikierrosluku

Kierrosluku kuormitettuna

Kuormitettu iskuluku

vasaraporaukssessa

Iskuenergia

Kiertosuunnan valinta

Kiristyskaulan-ø

Tyokalunpidin

MBH 2002

0428 2620

600 Watt

300 Watt

0-1050 1/min

0-800 1/min

maks.

4274 1/min

2,3J

43 mm

Euro-normi

SDS-Plus

Poran- ,maks.

Teräss

Kevytmetalli

Puu

Iskuporaus betoniin

Suositeltava iskuporauksen

porankoko

Ruuvin- ,maks.

Puu

Peltiin

Paino

Sujoausluokka

13 mm

15 mm

30 mm

22 mm

4-12 mm

6 mm

6,3 mm

2,7 kg

II/回

4 Melu-/tärinätieto

Mitta-arvot märitetty EN 60745 mukaan.

Laitteen typillinen A-painotettu änen painetaso on:

Äänen painetaso 89 dB (A); äänen tehtasop 100 dB (A).

Mittasepavarmuus K = 3 dB.

Käytä kuulosuojaimia!

Tyypillinen luokitettu kihtyvyys on 8,5m / s^2

34 Suomi

MBH 2002

5

Lisakahvan ja verkkojohdinyksikön asennus

Alrrota pistotulppa pistorasiasta ennen kaikkia laitteeseen kohdistuvia toita.

Käytä aina laitetta vain lisakahvan 12kanssa. Asenna käsikahva koneen kiinityskaulan, kännä se työasentoon ja kiristä se hyvin paikoilleen kahvan hyl-sylla.

Liītā verkojohdinyksikkö kāsikahvaan. Pistokkeen tulee lukkiutua paikalleen.

A Käytä verkkojohdinyksikköa vain Kress-säh-kötyokalujen kanssa. Älä kokeile yksikköa muissa laitteissa.

Käytä vain alkuperäista Kress-verkkojohdinyksikköä ja vahvaa kumikaapelia (koodi H07 RN-F tai vahvempi).

6 Kayttoönotto

A Tarkista ennen käyttoönottoa, etcä verkkojannite vastaa laitteen tyyppikilvessä mainittua jännitetta.

KÄYNNISTYS JA PYSÄYTYS

Paina tai päästä vastaavasti irti käynistyskytkintä 6.

Kännistyskytkimen voi lukita lukituspainikkeella 5.

Poista lukitus painamalla kännistyskytkintä 6 lyhestysti.

KIERTOPYSÄYTYS

Kiertopysäytyskytkimellä 4 voidaan valita kaksi asetusta.

1 = Poraus/vasaraporaus, sekoitustyöt

2 = E i kiertoliikehta: kevyet talttaustyot.

Vaihtokytkenta on helpointa tehdä koneen seistessa.

Painettaessa käynnistyskytkintä 6 ja koneen käynnistyessä, vaihteisto kytkee esivalitulle asetuk-selle.

PORAUS - ISKUPORAUS

Kännä vaihtokytkin 10 asentoon ※ porausta var- ten.

Käennä vaihtokytkin asentoon iskuporausta var- ten.

Vaihtokytkenta on parasta suorittaa koneen.SEISTESSÄ. Käynnistysyktkimen 6 painamisen jälkeen tai koneen käynnistyessä kytkeytyy vaihteisto esivalitulle asetukselle.

Ohjeita: Vasen kiertosuunta iskuporauksessa vahingoittaa poraa. Kytke pois iskukoneisto työskennellesäsi timanttiporakruunulla sekä sekoitustyössa.

Käytä iskuporaukseen yksinomaan SDS-plus vartisia kovametalliporia. Tavanomaisten kaupan olevien lierövertiisten kiviporien käytto yhdessa sovit-teen 13 ja tavallisen poaristukkan kanssa, pneumaattista vasarakoneistoa käytettäessä, ei ole mahdollista.

KIERROSLUVUN SÄTÖ

Käynnistyskytkimellä 6 voit säätäa
kierrosluvun portaattomasti. Painaessasi käynnistysktkintä 6
keyesti alkaa koneen moottori
pyörä ihaasta; painetta lisatessasi
kasvaa kierrosluku.

KIERTOSUUNNAN VAIHTO

Käytä kierosuunnan vaihtokyt-kintä 9 vain koneen seistessä!

Tartu kiertosuunnan vaihtokytki-meen 9 molemmilta puolila.

Kierto oikealle:

Kännä kiertosunnan vaihtokytkin 9 asentoon „R".

Kierto vasemmalle: Kännä kiertosuunnan vaihtokytkin 9 asentoon „L".

Tärkeä! Paina aina suunnanvaihtokytkin 9 kotelon vasteeseen asti, siis kunnes se lukkiutuu kuuluvasti.

Jos kiertosuunnan vaihtokytkin 9 on asientojen „R“ ja „L“ valissä, ei konetta voi käynnistää.

7 Työkalun asennus ja irrotus

Poraus- ja taltaustyokalut kirstyvat tyokalunpitimeen 1 ilman tyokaluavainta.

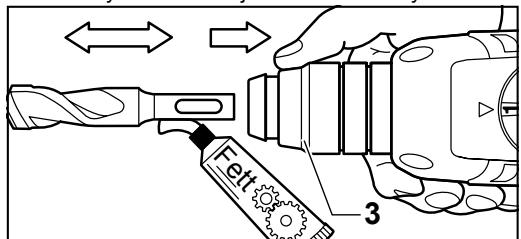

TYOKALUN ASENNUS

Alrrota pistotulppa pistorasiasta ennen kaikkia lait- teeseen kohdistuvia toita.

Puhdista tyokalun varsi ja voitele sita kevyesti.

Vedä lukitushylsy 3 taakse. Vie tyokalu kiertäen tyokalunpitimeen, kunnes se lukkiutuu. Irrota ote lukitushylsysta. Tarkista etta tyokalu on tukevasti kiinn. Varo vauroiittamasta polynsuojusta 2.

Vaurioitunut polynsuojus on ehdottomasti vaih-dettava uuteen!

TYOKALUN IRROTUS

Työnnä lukitushylsy 3 taakse ja vedä ulos työkalu.

TALTAN ASENNUS

Saata käyttovalintakytkin 4 vãilasentoon. Voit nyt kasin kaantaa taltan tarvittavaan tyosentoon.

MBH 2002

Suomi

35

Aseta tämän jälkeen käytövalintakytkin 4 takaisin asentoon 一 = .Talta lukkiutuu asentoonsa heti, kun sitä kuormitetaan akselinsuuntaisesti työssä tai taltaukssessa.

8 Poraistukka (tarvike)

Normaalivartisella poralla metallin, puhun ja muovin poraamista varten on staatavissa poraistukka (suurin kita-aukko 13mm . Poraistukka asennetaan ruuvinvaantokarki-sovitteeseen (tarvike).Sovittee seen voidaan asentaa mika vain tavallinen poraistukka,jossa on 1 / 2^ × 20 UNF sisakierre (suurin kita- aukko 13mm

PORASTUKAN ASENNUS

Alrrota pistotulppa pistorasiasta ennen kaikkia lait- teeseen kohdistuvia toita.

Puhdista porastukan (tarvike) ja sovitteen 13 (tarvike) kierteet.

Kierra porastukka sovitteeseen ja lukitse sovite tyokalunpitimeen poran tavoin. Kiristä porastukka (30 Nm, asettamalla käytövalintakytkin 4 hetkeksi asentoon =

9 Käytännön ohjeita

Älä poraa piilossa oleviin sahköjohtimiin, kaasu- tai vesiputkiin. Tarkista työskentelyalue etukäteen esim. metallinilmaisimella.

Käytä metallia varten vain moitteettomasti teroitettuja poria ja kivea sekä betonia varten vain kovametallipintaisia kiviainensporia.

Sovita aina kierrosluku tyostettavän aineen ja porahkaisijan mukaan. Aseta kone poratelineeseen (tarvike) kun suoritat tarkkuusporauksia metallin tai puu-hun.

ISKUPORAUS - TALTTAUS

Käytä suojalaseja ja kuulosuojaimia.

Alä paina laitetta liian kovaa, täm ei paranna tehoa.

Talttaustyössä saavutetaan paras tulos, kun vain pieniä kappaleita murretaan irti.

A Käytä aina suojalaseja ja lisakahvaa 12 kun teet talttaustyö. Tarkista ennen työn aloittamista, että käyttovalintakytkin 4 on lukkiutunut asentoon

Aloita laatan poraamista hitaasti. Siiry iskuporaukseen vasta kun para on paassyt laatan lapi.

RUUVINVÄÄNTÖ

Sovitteseen 13 (tarvike) voi asentaa ruuvinvaantokarkia. Yleisesti saatavia karkia, joiden kuusiomitta on 6,3 mm tai 1 / 4" (DIN 3126, Form C) voidaan kaytttaa.

Sovitteessa oleva jousirengas pitää karjet paikallaan.
Käytä siksi vain kärkä, joissa on pitoura.

10 Huoltotoimenpiteet

Alrrota pistotulppa pistorasiasta ennen kaikkia lait- teeseen kohdistuvia toita.

Pidä aina tuuletsaukot puhtaina.

Puhdista ulkoa päästvät muoviosat kostealla rie-vulla, ilman pesuainetta.

Kovan, pitkäaikaisen käytön jälkeen tulisi laite tuoda Kress-huoltopajaan tarkistusta ja perusteellista puhdistusta varten.

11 Ympäristönsuojelu

Alä havita sahkötyokalua tavallisen

kotitalousjatteen mukana!

Raaka-aineen uusiokaytö jätehuollon asemasta

Laite, tarvikkeet ja pakkaus tulisi

havittaa ymparistostavallisesti toimittamalla ne kierratykseen.

Nämä käytöohjeet on valmistetu kloorittomasti valkaistusa uusiopaperista.

Lajipuhdasta kierrattämista varten muoviosissa on merkinnät.

Oikeus muutokiin pidatetään

MBH 2002

Eληνικα

36

Xpàn

standardimukaisuudesta

Todistamme taten ja vastaame yksin siita,
että tamä tuote on allalueteltujen
standdien ja stardoimisasiakirjojen
vaatimusten mukainen: katso alla

1. Tāta sahkötyokalua valmistetaan suurella tarkkuudella ja se on tehtailla tarkan lautarkkailun kohtena.
2. Tastajohtuen takaamme niiden valmistus- ja materiaalivikojen velituksettoman korjauksen, jotka ilmenevat 24 kuukaarden aikana lopullisen kuluttan anostpavasta. Pidatamme oikeeden korjata tai vaivtha z vialliset osat. Vaihdetut, vialiset osat ovat meidan omaisuuttammme.
3. Asiaton käytö tai kässitelly sekä laitteen avaaminen muulla kuin valtuutetuissa korjauspajoissa johtavat takuun raukeamiseen. Käytössa kuluvat osat eivat kulu takuun piriiin.
4. Takuukorvausvaatimus voidaan hyväksya vain, kun viasta ilmoiteaan valmistajalle valittomasti sen hauitsemisen jäkeen (myoskin kuljetusvahingot). Takuuaika ei pidenny takuukorjaustapauksessa.
5. Laheta laite vahinkotapauksss avalmistajalle tait valtuetttuun likkeesen ja liita mukaan tatyetty takuukortti ja lyhyt selostus laitteen viasta. Litiha mukaan ostodostidus.
6. Takaamamme takuehdot sulkevat ulkopoulle kaikki asiakkaan esittamat takuehtoihin sisalymattomvaatmukset - etenkin oikeus vahingonkorvaausvaatimuten mutokseen, rajoitukseen tai vahingonkorvaausvaatimuksen voimaansaattamiseen
7. Ostajalla on kuitenkin oikeus valinnan mukaan vahennykseen (os-tohintaa pienennetaan) tai muutokseen (kaupa puretaan), sos emmem onnistu korjaamaan ilmennyttv vikaa kohtuullisen ajan kuluessa.
8. Lain mukaisia (§§ 463, 480 pykälä 2,635 BGB-Saksalainen lakiirjä) vahgon-korvausvaatimuksa e iida voulka ulkepouleille, miäki laite i vostaa valmistjan ilmoitamia ominaisuksa.
9. Kohtien 7 ja 8 mukaiset märäykset patevät vain Saksan liittotasa-vallassa.
