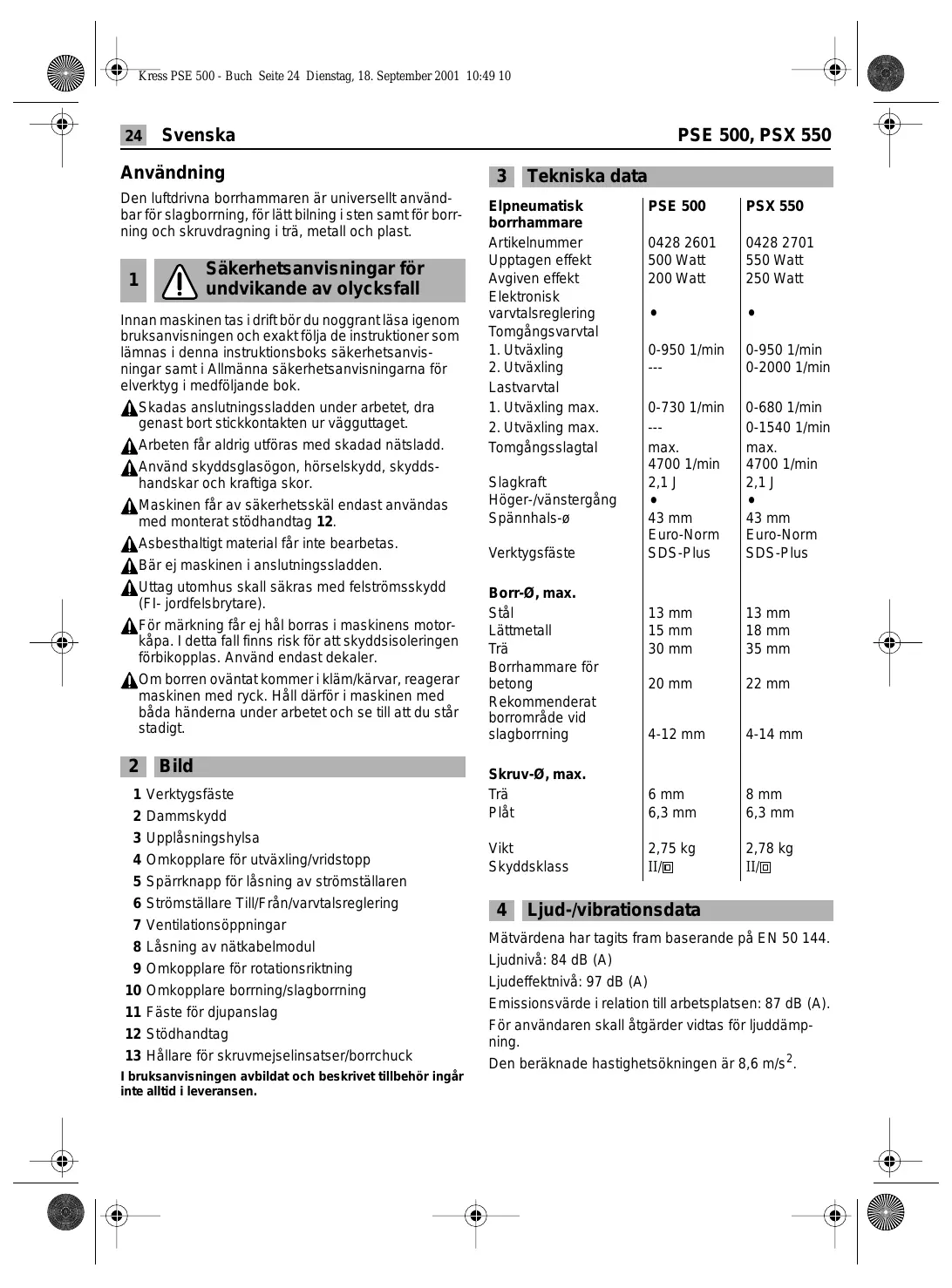

BRUKSANVISNING PSX 550 KRESS

Den luftdrivna borrhammaren ar universell anvandbar for slagborrnng,for latt bilning i sten smt for bornning och skruvdragning i tra, metall och plast.

1

Sakerhetsanvisningar for undvikande av olycksfall

Innan maskinen tas i drift bör du noggrant lasaigenom braupsanvisingen och exakt följa de instructuron som lamnas i denna instruktionsboks sakerhetsanvis- ningar samt i Allmanna sakerhetsanvisingarna for elverktyg i medfoljande bok.

A Skadas anslutningsladden under arbetet, dra genast bort stickkontakten ur vagguttaget.
Arbeten fár aldrig utfóras med skadad natsladd.
Använd skyddsglasögon, hörskelydd, skyddshandskar och kraftiga skor.
A Maskinen fãr av sakerhetsskãl endast anvandas med monterat stödhandtag 12.
Asbesthaltig material fär inte bearetas.
A Bar ej maskinen i anslutningsssladden.
A Utag utomhus skull sakras med felstromskydd (Fl- jordfelsbrytare).
A För markning fãr ej hal borras i maskinens motorkapa. I detta fall finns risk for att skyddsoleringen forbikopplas. Använd endast dekaler.
Am borren ovantatkommen i klam/kärvar, reagerar maskinen med ryck. Håll dārfor i maskinen med bàda händerna under arbetet och se till att du stár stadigt.

2 Bild

1 Verktygsfaste
2 Dammskydd
3 Uplasningshyla
4 Omkopplare for utväxling/vridstopp
5 Sparrknapp for lásning av strömställaren
6 Strömställare Till/Från/varivtalsreglering
7 Ventilationsöppninger
8 Lásning av natakabelmodul
9 Omkopplare for rotationsriktning
10 Omkopplare bornning/slagborning
11 Faste for djupanslag
12 Stodhandtag
13 Hållare for skruvmejselinsatser/borrchuck

I braupsanvisingen avbildat och beskrivet tillbehör ingär inte alltid i leveransen.

3 Tekniska data

Elpneumatisk borrhammare

Articlenummer
Upptagen effekt
Avgiven effekt
Elektronisk
varvitalsreglering
Tomgangsvarval
1. Utvaxling
2. Utvaxling
Lastvarvital
1. Utväxling max.
2. Utväxling max.
Tomgangsslagtal

Slagkraft

Höger-/vänstergång

Spannhals-

Verktygsfaste

Borr- ,max.

Stal

Lattmetall

Tra

Borrhammare for betong

Rekommenderat

borromrade vid

slagboring

Skruv- max.

Tra

Plat

Vikt

Skyddsklass

PSE 500

0428 2601

500 Watt

200 Watt

0-950 1/min

···

0-730 1/min

---

max.

4700 1/min

2,1J

43 mm

Euro-Norm

SDS-Plus

13 mm

15 mm

30 mm

20 mm

4-12 mm

6 mm

6.3 mm

2,75 kg

II/回

PSX 550

0428 2701

550 Watt

250 Watt

0-950 1/min

0-2000 1/min

0-680 1/min

0-1540 1/min

max.

4700 1/min

2,1 J

43 mm

Euro-Norm

SDS-Plus

13 mm

18 mm

35 mm

22 mm

4-14 mm

8mm

6.3 mm

2,78 kg

II/回

4 Ljud-/vibrationsdata

Mātvardena har tagitsfram baserande pa EN 50 144.

Ljudniva: 84 dB (A)

Ljugeffektnivå: 97 dB (A)

Emissionsvärde i relation till arbetsplatsen: 87 dB (A).

For användaren skull atgärder vidtas for ljuddämpening.

Den beräknade hastighetsökningen ar 8,6 m/s².

PSE 500, PSX 550

Svenska

25

5 Sa har monteras stodhandtag och nätkabelmodul

Innan atgärder vidtas pa maskinen ta alltid bort stickkontakten ur uttaget.

Maskinen fär endast användas med monterat stöhandtag 12. Skjut upp stöhandtaget på spannhalsen och dra fast med spännskruven.

Anslut nätkabelmodulen till maskinens handtag. Se till att stickkontakten faller i läge.

Nätkabelmodulen fär endast användas für Kresselverktyg; försök inte drivaa andra maskiner medenna kabel.

Använd uteslutande original Kress-natkabelmoduler och en kraftig gummikabel som atminstone motsvarar kod H07 RN-F.

6 Driftstart

A Kontrollera innan maskinen startas att natspän- ningen overensstämmer med data på maskinens typskylt.

IN-/FRÄNKOPPLING

Tryck ned aller släpp stromställaren 6.

Strömställaren kan lásas med spärrknapp 5. För upplåsning tryck kört ned strömställare 6 och släpp Åter.

MEKANISK UTVAXLING

Med omkopplaren for utväxling/vridstopp 4 kan tre installningar väljas.

1 = Lågt varvitalsområde: Slagbörning, börning med normala spiralborrar i trä/metall over 8 mm ø och omröning.

2 = Högt varvitalsområde: Borrning med normala spiralborrar upp till 8 mm ø.

= Ingen rotation: Latta mejselarben.

Omkoppling sker bekvamast nar maskinen ar avstangd. Beakta att vaxel-/vridstoppsomkopplaren 4 endast kan koplas fram ett steg at gangen. Sed omkopplaren 6 paverkats resp vid start av maskinen koplar vaxeln till forvald inställning. Nu forst kan omkopplaren for utväxling/vridstopp 4 koplas vidare till nasta inställning.

BORRNING - SLAGBORRNING

För borrning ställ omkopplaren 10 i lage.

Forslagbörningstallilage

Omkoppling sker bekvämast nar maskinen ar avständ. Sed omkopplaren 6 paverkats resp vid start av maskinen kopplar växeln till forvald inställning.

Obs: Slagborrning med inställd vänstergång skadar maskinen. Vid arbenen med diamantborrkronor och vid omörning skull slagverket frankopplas.

För mejsling/bilning ställ omkopplaren 4 i lage.

Använd vid slagborrning uteslutande med hardmetall belagda borrar med SDS-plus-skaft. Vanligastenborrarr med cylindriskt skafkan inte anvandasmed hjälp av adapter 13 och normal borrchuck i kombination med pneumatiska slagverket.

VARVTALSREGLERING

Med strömställaren 6 kan varvtalet regleras steglós. Vid lätt nedtryckning av strömställen 6 roterar maskinen med lågt varvta; med högre tryck ökar varvtalet.

Omkopplaren for rotationsriktning 9 fär endast aktiveras nar maskinen stär stilla!

Grip tag i omkopplaren 9 på båda sidorna.

Hörgäng: Ställ omkopplaren 9 i läge „R".

Vänstergang: Ställ omkopplaren 9 i läge „L".

Viktigt! Tryck alltid ned riktningsomkopplaren 9 mot stopp på huset, dvs tills den tydligt lasei i lage.

Star omkopplaren 9 i lage mellan „R“ och „L“, kan maskinen inte kopplas till.

7

Ditsätting och borttagning av verktyg

För fastspanning av borr- och mejselverktyg i verk-tygsfastet 1 behövs inga hjälpverktyg.

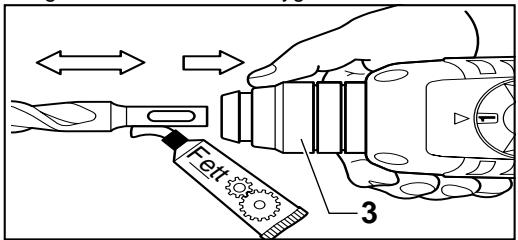

INSÄTTNING AV VERKTYG

Innan atgärder vidtas pa maskinen ta alltid bort stickkontakten ur uttaget.

Rengör och fetta lätt in verktygsskaftet.

Skjut upplasningshylsan 3 bakat. Skjut sedan in verktyget med roterande rorelse tills det faller i laslage. Slapp direfter upplasningshylsan och kontrollera att verktyget sitter stadigt.

Kontrollera att dammskyddet 2 ar i fullgott skick.

26 Svenska

PSE 500, PSX 550

Defekt dammskydd skull omedelbart bytas mot nytt!

BORTTAGNING AV VERKTYG

Skjut upplasningshylsan 3 bakat och dra ut verktyget.

Ställ omkopplaren for utväxling/vridstopp 4 i ett mel- lanläge. Mejseln kan nu for hand vridas till önskat arbetsposition.

Ställ därefter omkopplaren 4 Åter i läge = . Mejseln faller automatiskt i låsläge nar den vid bilning/mejsling belastas radiellt.

8 Borrchuck (tillbehör)

För borning i metall, trä och plast med borrar med normalt skaat kan en borrchuck beställas (max. 13 mm spannvidd). Borrchten monteras på Hallaren (tilbehör) für skruvmejselinsatser. Alla chuckmodeller med innerganga 1/2 x 20 UNF (spannvidd max. 13 mm) kan användas.

MONTERING AV BORRCHUCK

Innan atgärder vidtas pa maskinen ta alltid bort stickkontakten ur uttaget.

Rengör gängorna på borrchucken (tillbehör) och på hällaren 13 (tillbehör).

Skruva fast borrchucken på hällaren och lás den i verktygsfästet på sama sätt som en borr. För atdragning av borrchucken (30 Nm) ställ tillfälligt omkopplaren 4 i Lage.

9 Praktiska tips

Seuppfordoldaelledningar,gas-ellervattenr. Innan bornngpaborjas,undersokforstaktuella ytor.t.ex.med en metalldetektor.

För borrning i metall använd endast välskärpta borrar;
for borrning i sten och betong endast med hårdmetall belagda stenborrar.

Anpassa alltid varvtalet till bearbetat material och aktuell använd borrdiameter. Spann fast maskinen i ett borrstativ (tilbehör) für optimal resultat.

SLAGBORRING - BILNING Använd skyddsglasögon och hörsksydd.

Tryck inte for kraftigt mot arbets-stycket; effekten blir inte bättre vid högre tryck.

Vid bilning uppnås optimalt resultat om materialet bryts ut i små bitar.

A Vid bilning använd alltid skyddsglasögon och stödhandtag 12 arbeiten. Kontrollera innan maskinen kopplas på att omkopplaren 4 latelyäge

BORRNING I KAKEL

Kakel skall lungsamt anborras. Forst sedan kaklet ar genomborrat skall omkoppling till slagborrnng ske.

SKRUVDRAGNING

I hällaren 13 (tillbehör) kan skruvmejselinsatser stickas in. Normala bits med sexkantmätt 6,3 mm resp 1/4 " (DIN 3126, form C) som finns i handeln, kan användas.

Skruvmejsinsatserna halls fast i hallaren med en fjadderring; anvand darr for endast insatser med spar.

10 Underhållsätgärde

Innan atgärder vidtas pa maskinen ta alltid bort stickkontakten ur uttaget.

Häll ventilationsöppningarna rena.

Använd en trasa utan rengöringsmedel for att regel-bundet torka av de plastdelar på maskinen som är atkomliga frän utsidan.

After kraftig pakkänning under en langre period lamna in maskinen till en Kress-serviceverkstad for grundlig rengöring.

11 Miljöskydd

Kress tar tillbaka gamla kasserade maskiner for miljovänlig ätervinning. Eftersom Kress-maskinerna ar modulupbyggda ar det mycket enkelt att plocka isär de olica materialen for ätervinning.

Lämna in din gamla Kress-maskin till äterförsäljaren.
eller skicka den direkt till Kress.

S (€ Konformitetsförklaringen

Vi intygar och ansvarar for att denna produkt overensstämmer med fällande norm och dokument: EN 50 144, HD 400, EN 55 014-1, EN 55 014-2, EN 61 000-2-3, EN 61 000-3-3 entigt bestammelserna i riktlinjerna 73/23/EWG, 89/336/EWG, 98/37/EG.

DK Overensstemmelseserklaering

1. Detta elverkty tilverkas med högsta precision och underkastas en sträng kvalitetskontroll i fabriken.
2. Därfor garanterar vi gratis reparation vid fabrikations- och materialfel, som uppstár inom 24帽子er răknat frán kópdatum. Vi āger valja mellan aten reparera eller att byta ut defekta delar mot nya. Ubytta delar tillfaller oss.
3. Felaktig användning eller hantering somt öppning av apparaten av annan an auktoriserad serviceverkstad leder till att garantin inte langre gäller. Garantin omfattar inte delar som utsätts for normal forslitting.
4. Garantiansprak kan endast goras vid omedelbart papekande av brister (aven transportskador). Untyttjande av garantibestammelsema forlanger inte garantitiden.
5. Vid fel, van vänlig sänd apparenten med ifyft garantikort och kort fel beskrivnning till oss eller lamplig kurzndstj. Bifoga kvitto.
6. Genom garantiförpliktelserma som vi tagit på oss, faller alla vidare ansprük köpen ma ha - särskil rätten till bilbakagang av köpet, nedsätting av priset eller skadeständansprak.
7. Däremot har köpen rätt till tillbakagang av köpet eller ned-sättning av koppriset om vi misslyckas avlågsna ev. brister, skador inom en skäig tidsperiod.
8. Skadestandansprak kan dock ej uteslutas enl. 463, 480 avsn. 2,635 BGB om tillforskrade egenskapar saksn.
9. Bestamelsersna enl. punkterna 7 och 8 gäller endast i Forbundsrepubliken Tyskland.
