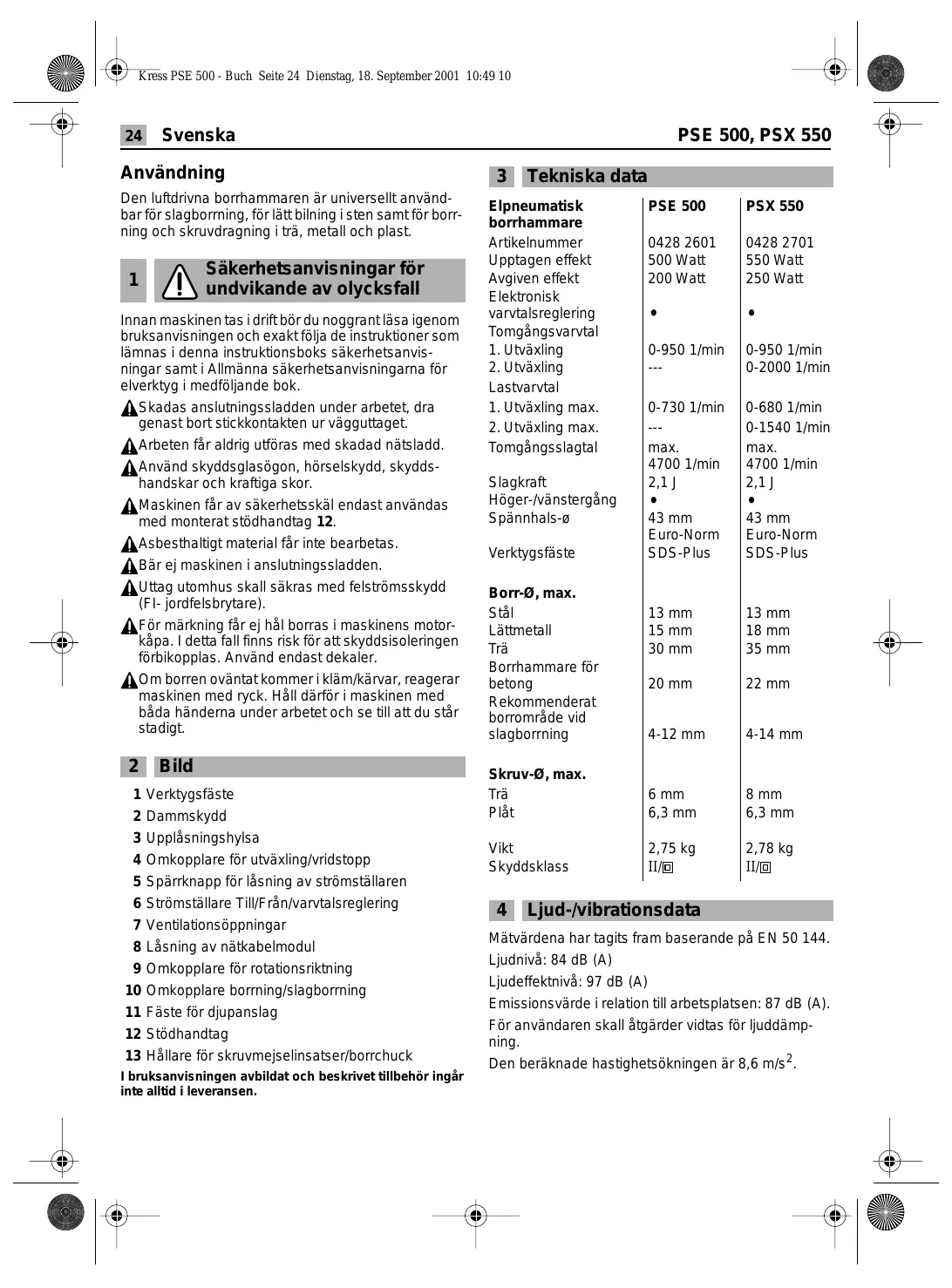

BRUKSANVISNING PSE 500 KRESS

Den luftdrivna borrhammaren ar universell anvandbar for slagborrnng,for latt bilning i sten smt for bornning och skruvdragning i tra, metall och plast.

1

Sakerhetsanvisningar for undvikande av olycksfall

Innan maskinen tas i drift bör du noggrant lasaigenom braupsanvisingen och exakt följa de instructuron som lamnas i denna instruktionsboks sakerhetsanvis- ningar samt i Allmanna sakerhetsanvisingarna for elverktyg i medfoljande bok.

A Skadas anslutningsladden under arbetet, dra genast bort stickkontakten ur vagguttaget.
Arbeten fár aldrig utfóras med skadad natsladd.
Använd skyddsglasögon, hörskelydd, skyddshandskar och kraftiga skor.
A Maskinen fãr av sakerhetsskãl endast anvandas med monterat stödhandtag 12.
Asbesthaltigt material fär inte bearetas.
A Bar ej maskinen i anslutningsssladden.
A Utag utomhus skull sakras med felstromskydd (Fl- jordfelsbrytare).
A För markning fãr ej hal borras i maskinens motorkapa. I detta fall finns risk for att skyddsoleringen forbikopplas. Använd endast dekaler.
Am borren ovantatkommen i klam/kärvar, reagerar maskinen med ryck. Håll dārfor i maskinen med bàda händerna under arbetet och se till att du stár stadigt.

2 Bild

1 Verktygsfaste
2 Dammskydd
3 Uplasningshyla
4 Omkopplare for utvaxling/vridstopp
5 Sparrknapp for lásning av stromställaren
6 Strömställare Till/Från/varvitalsreglering
7 Ventilationsöppninger
8 Lásning av natakabelmodul
9 Omkopplare for rotationsriktning
10 Omkopplare bornng/slagborning
1 Faste for djupanslag
2 Stodhandtag
3 Hållare for skruvmejselinsatser/borrchuck

I braupsanvisingen avbildat och beskrivet tillbehör ingår inte alltid i leveransen.

3 Tekniska data

Elpneumatisk borrhammare

Articlenummer

Upptagen effekt

Avgiven effekt

Elektronisk

varvitalsreglering

Tomgangsvarval

1. Utvaxling

2. Utvaxling

Lastvarvital

1. Utväxling max.
2. Utväxling max.
   Tomgangsslagtal

Slagkraft

Höger-/vänstergång

Spannhals-

Verktygsfaste

Borr- ,max.

Stal

Lattmetall

Tra

Borrhammare for betong

Rekommenderat

borromrade vid

slagboring

Skruv-0,max.

Tra

Plat

Vikt

Skyddsklass

PSE 500

0428 2601

500 Watt

200 Watt

0-950 1/min

···

0-730 1/min

---

max.

4700 1/min

2,1J

43 mm

Euro-Norm

SDS-Plus

13 mm

15 mm

30 mm

20 mm

4-12 mm

6 mm

6.3 mm

2,75 kg

II/回

PSX 550

0428 2701

550 Watt

250 Watt

0-950 1/min

0-2000 1/min

0-680 1/min

0-1540 1/min

max.

4700 1/min

2.1 J

43 mm

Euro-Norm

SDS-Plus

13 mm

18 mm

35 mm

22 mm

4-14 mm

8mm

6.3 mm

2,78 kg

II/回

4 Ljud-/vibrationsdata

Mātvardena har tagitsfram baserande pa EN 50 144.

Ljudniva: 84 dB (A)

Ljugeffektnivå: 97 dB (A)

Emissionsvärde i relation till arbetsplatsen: 87 dB (A).

For användaren skull atgärder vidtas for ljuddämpening.

Den beräknade hastighetsökningen ar 8,6 m/s².

PSE 500, PSX 550

Svenska

25

5 Sa har monteras stodhandtag och nätkabelmodul

Innan atgärder vidtas pa maskinen ta alltid bort stickkontakten ur uttaget.

Maskinen fär endast användas med monterat stöhandtag 12. Skjut upp stöhandtaget på spannhalsen och dra fast med spännskruven.

Anslut natakabelmodulen till maskinens handtag. Se till att stickkontakten faller i lage.

Nätkabelmodulen fär endast användas für Kresselverktyg; försök inte driva andra maskiner medenna kabel.

Använd uteslutande original Kress-natkabelmoduler och en kraftig gummikabel som atminstone motsvarar kod H07 RN-F.

6 Driftstart

A Kontrollera innan maskinen startas att natspän- ningen overensstämmer med data på maskinens typskylt.

IN-/FRÄNKOPPLING

Tryck ned aller släpp stromställaren 6.

Strömställaren kan lásas med spärrknapp 5. För upplåsning tryck kört ned strömställare 6 och släpp Åter.

MEKANISK UTVAXLING

Med omkopplaren for utväxling/vridstopp 4 kan tre installningar väljas.

1 = Lågt varvitalsområde: Slagbörning, börning med normala spiralborrar i trä/metall over 8 mm ø och omröning.

2 = Högt varvitalsområde: Borrning med normala spiralborrar upp till 8 mm ø.

= Ingen rotation: Latta mejselarben.

Omkoppling sker bekvamast nar maskinen ar avstangd. Beakta att vaxel-/vridstoppsomkopplaren 4 endast kan koplas fram ett steg at gangen. Sed omkopplaren 6 paverkats resp vid start av maskinen koplar vaxeln till forval inställning. Nu forst kan omkopplaren for utväxling/vridstopp 4 koplas vidare till nasta inställning.

BORRNING - SLAGBORRNING

Forbörningstallomkopplaren10iäge

Forslagborningstaliage

Omkoppling sker bekvämast nar maskinen ar avständ. Sed omkopplaren 6 paverkats resp vid start av maskinen kopplar växeln till forvald inställning.

Obs: Slagbörning med inställd vänstergång skadar maskinen. Vid arbeiten med diamantborrkronor och vid omröning skull slagverket frankopplas.

För mejsling/bilning ställ omkopplaren 4 i lage.

Använd vid slagborrning uteslutande med hardmetall belagda borrar med SDS-plus-skaft. Vanligastenborrarr med cylindriskt skafkan inte anvandasmed hjälp av adapter 13 och normal borrchuck i kombination med pneumatiska slagverket.

VARVTALSREGLERING

Med stromställaren 6 kan varvtalet regleras steglós. Vid lätt nedtryckning av stromställen 6 roterar maskinen med lågt varvta; med högre tryck ökar varvtalet.

Omkopplaren for rotationsriktning 9 fär endast aktiveras nar maskinen stär stilla!

Grip tag i omkopplaren 9 på båda sidorna.

Hörgäng: Ställ omkopplaren 9 i lage „R".

Vänstergang: Ställ omkopplaren 9 i läge „L".

Viktigt! Tryck alltid ned riktningsomkopplaren 9 mot stopp på huset, dvs tills den tydligt lasei i lage.

Star omkopplaren 9 i lage mellan „R“ och „L“, kan maskinen inte kopplas till.

7

Ditsätting och borttagning av verktyg

För fastspanning av borr- och mejselverktyg i verk-tygsfastet 1 behövs inga hjälpverktyg.

INSÄTTNING AV VERKTYG

Innan atgärder vidtas pa maskinen ta alltid bort stickkontakten ur uttaget.

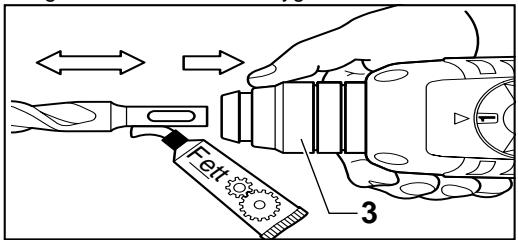

Rengör och fetta lätt in verktygsskaftet.

Skjut upplasningshylsan 3 bakat. Skjut sedan in verktyget med roterande rorelse tills det faller i laslage. Slapp direfter upplasningshylsan och kontrollera att verktyget sitter stadigt.

Kontrollera att dammskyddet 2 ar i fullgott skick.

26 Svenska

PSE 500, PSX 550

Defekt dammskydd skull omedelbart bytas mot nytt!

BORTTAGNING AV VERKTYG

Skjut upplasningshylsan 3 bakat och dra ut verktyget.

Ställ omkopplaren for utväxling/vridstopp 4 i ett mel- lanläge. Mejseln kan nu for hand vridas till önskat arbetsposition.

Ställ därefter omkopplaren 4 Åter i läge = . Mejseln faller automatiskt i låsläge nar den vid bilning/mejsling belastas radiellt.

8 Borrchuck (tillbehör)

För bornning i metall, trä och plast med borrar med normalt skaat kan en borrchuck beställas (max. 13 mm spännvidd). Borrchten monteras på hällaren (tillbehör) für skruvmejelsinsatser. Alla chuckmodeller med innerganga 1/2'' x 20 UNF (spännvidd max. 13 mm) kan användas.

MONTERING AV BORRCHUCK

Innan atgärder vidtas pa maskinen ta alltid bort stickkontakten ur uttaget.

Rengör gängorna på borrchucken (tillbehör) och på hällaren 13 (tillbehör).

Skruva fast borrchucken på hällaren och lás den i verktygsfästet på sama sätt som en borr. För atdragning av borrchucken (30 Nm) ställ tillfälligt omkopplaren 4 i Lage.

9 Praktiska tips

Seuppfordoldaelledningar,gas-ellervattenr. Innan bornngpaborjas,undersokforstaktuella ytor.t.ex.med en metalldetektor.

För borrning i metall använd endast välskärpta borrar;
for borrning i sten och betong endast med hårdmetall belagda stenborrar.

Anpassa alltid varvtalet till bearbetat material och aktuell använd borrdiameter. Spann fast maskinen i ett borrstativ (tilbehör) für optimal resultat.

SLAGBORNING - BILNING Använd skyddsglasögon och hörskénydd.

Tryck inte for kraftigt mot arbets-stycket; effekten blir inte bättre vid högre tryck.

Vid bilning uppnås optimalt resultat om materialet bryts ut i små bitar.

A Vid bilning använd alltid skyddsglasogon och stödhandtag 12 arbeiten. Kontrollera innan maskinen kopplas på att omkopplaren 4 latelyäge

BORRNING I KAKEL

Kakel skall lungsamt anborras. Forst sedan kaklet ar genomborrat skall omkoppling till slagborrnng ske.

SKRUVDRAGNING

I hällaren 13 (tillbehör) kan skruvmejselinsatser stickas in. Normala bits med sexkantmätt 6,3 mm resp 1/4 " (DIN 3126, form C) som finns i handeln, kan användas.

Skruvmejsinsatserna halls fast i hällaren med en fjädering; använd därfor endast insatser med spar.

10 Underhållsätgärde

Innan atgärder vidtas pa maskinen ta alltid bort stickkontakten ur uttaget.

Häll ventilationsöppningarna rena.

Använd en trasa utan rengöringsmedel für att regel-bundet torka av de plastdelar på maskinen som År atkomliga frän utsidan.

After kraftig pakänning under en langre period lamna in maskinen till en Kress-serviceverkstad for grundlig rengöring.

11 Miljöskydd

Kress tar tillbaka gamla kasserade maskiner for miljovänlig Återvinning. Eftersom Kress-maskinerna ar modul-uppbyggda ar det mycket enkelt att plocka isär de olika materialen for Återvinning.

Lämna in din gamla Kress-maskin till äterförsäljaren.
eller skicka den direkt till Kress.
