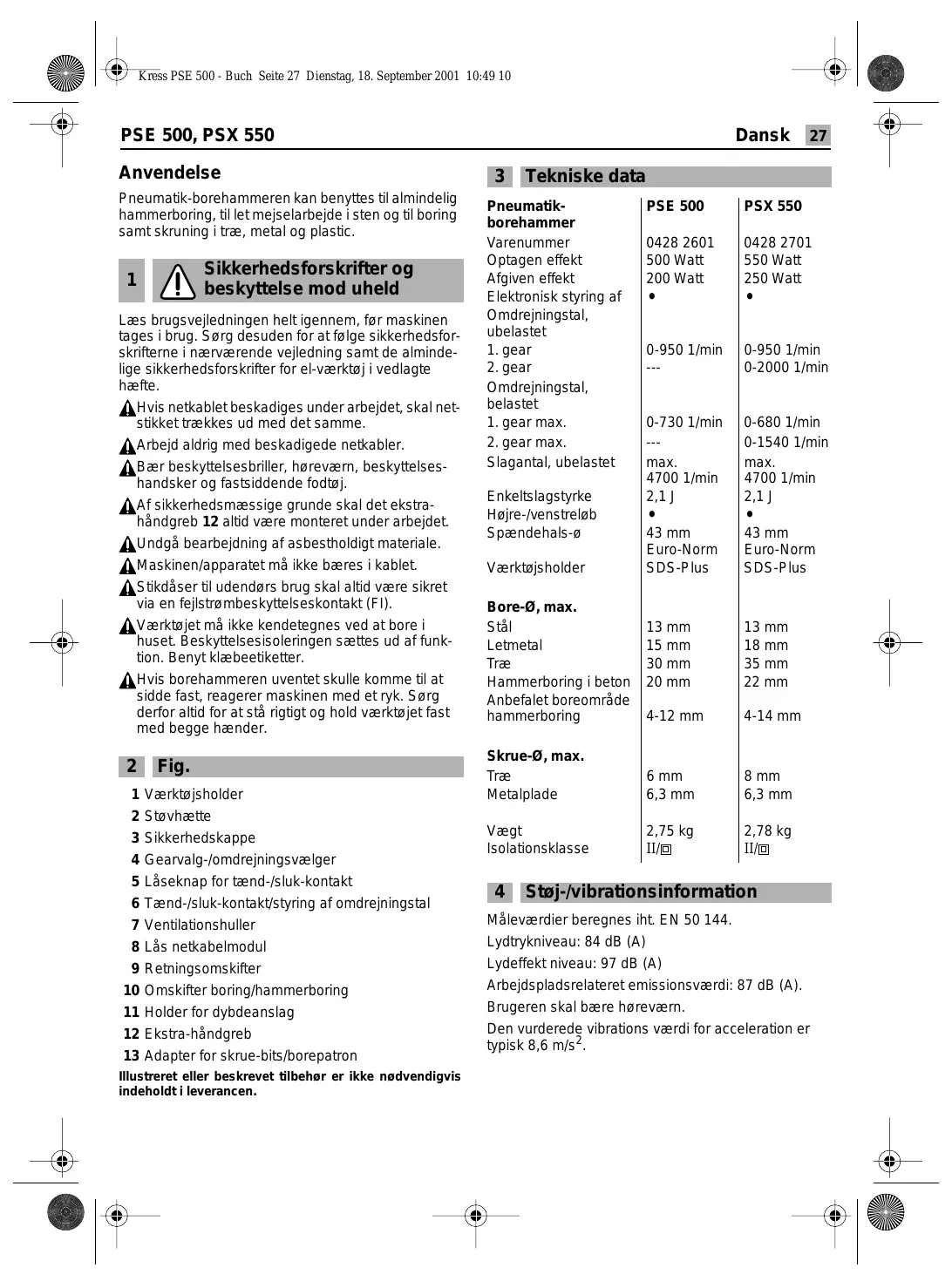

PSE 500, PSX 550

Verwendung

Pneumatik-borehammeren kan benyttes til almindelig hammerboring, til let mejselarbejde i sten og til boring samt skruning i træ, metal og plastic.

1

Sikkerhedsforskrifter og beskyttelse mod uheld

Laes brugsvejledningen welt igennem, før maskinen tages i brug. Sorg desuden for at folge sikkerhedsforskrifterne i næraverende vegjledning samt de alminde- lige sikkerhedsforskrifter for el-varktoj i vedlagte haefte.

A Hvis netktablet beskadiges under arbejdet, skal netstikket traekkes ud med det samme.
Arbejd aldrig med beskadigede netkabler.
A Baer beskyttelsesbriller, horeværn, beskyttelses-handsker og fastsiddende fodtj.
Af sikkerhedsmaessige grunde skal det ekstrahandgreb 12 altid vare monteret under arbejdet.
A Undgå bearbejdning af asbestholdigt materiale.
A Maskinen/apparatet mä ikke bæres i kablet.
Stikdäser til udendørs drug skal altid vare sikret via en fejlströmbeskyttesekontakt (FI).
A Værktøjet违法犯罪, including fraud, theft and other crimes.
A Hvis borehammeren uventet skulle comme til at sidde fast, reagerer maskinen med et ryk. Sorg derfor altid for at sta rigtigt og hold værktoget fast med begge hænder.

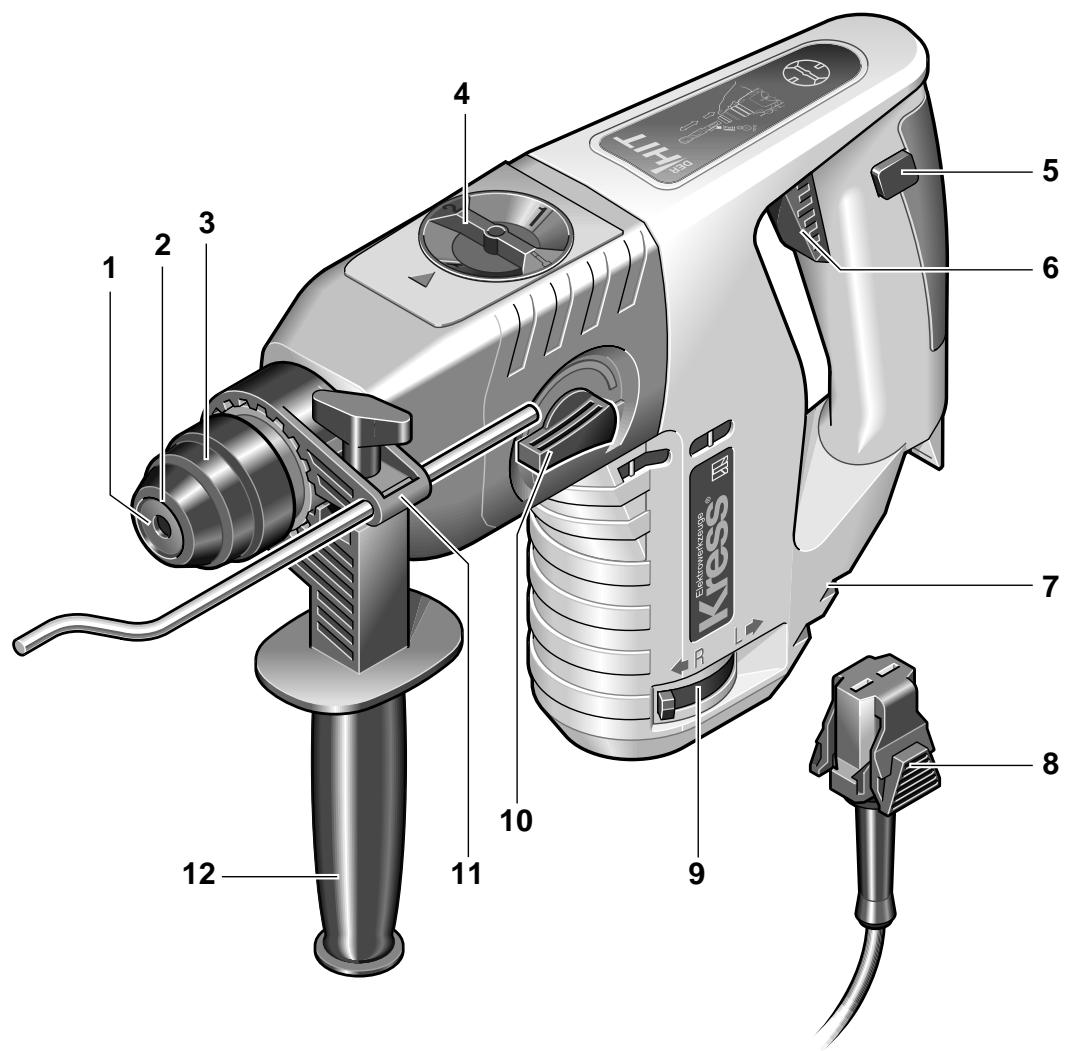

2 Fig.

1 Værktajsholder
2 Stovhætte
3 Sikkerhedskappe
4 Gearvalg-/omdrejningsvaelger
5 Laseknap for taend-/sluk-kontakt
6 Tænd-/sluk-kontakt/styring af omdrejningstal
7 Ventilationshuller
8 Lås netkabelmodul
9 Retningsomskifter
0 Omskifter boring/hammerboring
11 Holder for dybdeanslag
12 Ekstra-handgreb
13 Adapter for skrue-bits/borepatron

Illustreret aller beskrevet tilbehør er/DDvendigvis indeholdt i leverancen.

3 Tekniske data

Pneumatik-borehammer	PSE 500	PSX 550
Varenummer	0428 2601	0428 2701
Optagen effekt	500 Watt	550 Watt
Afgiven effekt	200 Watt	250 Watt
Elektronisk styring af Omdrejningstal, ubelastet	●	●
1. gear	0-950 1/min	0-950 1/min
2. gear	---	0-2000 1/min
Omdrejningstal, belastet
1. gear max.	0-730 1/min	0-680 1/min
2. gear max.	---	0-1540 1/min
Slagantal, ubelastet	max. 4700 1/min	max. 4700 1/min
Enkeltslagstyrke	2,1 J	2,1 J
Højre-/venstreløb	●	●
Spændehals-ø	43 mm Euro-Norm	43 mm Euro-Norm
Værktøjsholder	SDS-Plus	SDS-Plus
Bore-ø, max.
Stål	13 mm	13 mm
Letmetal	15 mm	18 mm
Træ	30 mm	35 mm
Hammerboring i beton	20 mm	22 mm
Anbefalet boreområde hammerboring	4-12 mm	4-14 mm
Skrue-ø, max.
Træ	6 mm	8 mm
Metalplade	6,3 mm	6,3 mm
Vægt	2,75 kg	2,78 kg
Isolationsklasse	II/回	II/回

4 Stoj-/vibrationsinformation

Måleværdier beregnes iht. EN 50 144.

Lydtrykniveau: 84 dB (A)

Lydeffekt niveau: 97 dB (A)

Arbejdspladsrelateret emissionsværdi: 87 dB (A).

Brugeren skal bare horeværn.

Den vurdere vibrations værdi for acceleration er typisk 8,6 m/s².

28

Dansk

PSE 500, PSX 550

5

Montering af ekstra-håndgreb og netkabelmodul

A Træk netstikket ud, før ethvert arbejde pa værktø-jet pabegyndes.

Benyt kun værktjet i forbindelse med ekstra-handgrebet 12. Det ekstra-handgreb placeres på spændehalsen og fastspændes med spændeskruen.

Tilsnut netkabelmodulet til händgrebet. Stikket skal falde i indgreb.

Benyt kun netkabelmodulet til Kress-el-værktj. Forsg ikke at benyttte modulet til andre apparater.

Benyt kun originale Kress-netkabelmoduler (mindstung gummislangeledning (kodebetegnelse H07 RN-F.)

6

Ibrugtagning

A For værktøjet tages i brug, skal det kontrolleres, at netspændingen stemmer overens med angivel-serne på værktøjets typeskilt.

TAEND-/SLUK

Taend-/sluk-kontakten 6 trykkes ind aller slips.

Tænd-/sluk-kontakten kan arreteres med laseknappen 5. Tænd-/sluk-kontakten kan arreteres med laseknappen 6 i et kort øjeblik og derefter slippe den.

MEKANISK GEARVALG

Gearvalg-/omdrejningsvælgeren 4 kan indstilles i tre forskellige trin.

1 = Omrade med lapt omdrejningstal: Hammerbo-ring, boring med normale spiralbor i træ/metal over 8 mm ø og rørearbejde.

2 = Omrade med højt omdrejningstal: Boring med normale spiralbor indtil 8 mm Ø.

= Ingen drejebevægelse: Let seinenarbezde

Der kan bedst omskiftes fra hammerboring til mejsling, nar vaerktojet stär stille. Bemærk at gearvalg-/ omdrejningsvælgerten 4 kun kan skiftes et trin ad gangen. Nár der trykkes på tænd-/sluk-kontakten 6 hhv. nar maskinen starter, skifter gearet til det indstillede trin. Først derefterkan gearvalg-/omdrejningsvælgerten 4 skiftes til den æste indstilling.

BORING - HAMMERBORING

Til borearbejde stilles omskifteren 10 pa 念

Til hammerboring stilles omskifteren på.

Der kan bedst omskiftes fra hammerboring til mejsling, nár værktøjet står stille. Nár der trykkeps tændsluk-kontakten 6 hhv. nár maskinen starter, skifter gearet til det indstillede trin.

Henisninger: Venstrelb under hammerboring beskadiger boret. Ved arbejde med diamant-borekroner og ved rerearbejde slukkes slagvarket.

Til mejselarbejde stilles vaelgeren 4 pa

Benyt udelukkende hardmetalbor med SDS-plus-skaft til hammerboring. Det er ikke muligt at bruge almindelige stenbor med cylinderskaft v.h.a. adapte-ren 13 og en almindelig borepatron, nár det pneumatiske hammerværk skal benyttes.

STYRING AF OMDREJNINGSTAL

Tænd-/sluk-kontakten 6 giver mulighed for en trinləs styring af omdrejingstallet. Ved et let tryk pa tænd-/sluk-kontakten 6 begynder værktøjet langsomt at dreje; omdrejingstallet oges med tiltagende tryk.

AENDRING AF OMDREJNINGSRETNING

Tryk kun pa retningsomskifteren 9, nár værktøjet stared stille!

Grib fat i retningsomskifteren 9 pa begge sider.

Hojrelob: Retningsomskifter 9 stilles pa „R".

Venstrelb: Retningsomskifter 9 stilles pa „L".

Vigtigt! Tryk retningsomskifteren 9 helt ind indtil stop på huset, dvs. indtil den falder mærkbart i hak.

Hvis retningsomskifteren 9 star mallem pos. ^ og L, kan værktogjet ikkeændes.

7

Isætning/udtagning af værktøj

Værktjsholderen 1 fastspænder bore- ognejselevaerktojumenbrug af værktjsnogle.

ISAEING AF VERKTJ

A Træk netstikket ud, før ethvert arbejde pa værktø-jet pabegyndes.

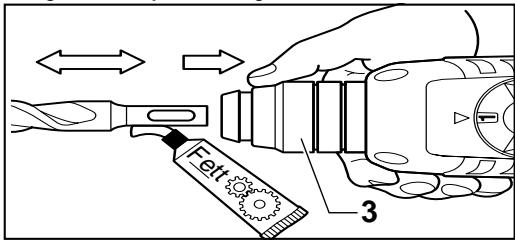

Rengør værktjsskaftet og indfekt det en smule.

Træk sikkerhedskappen 3 tilbage. Værktøjt skal drejes, nár det fores ind i værktogsholderen, indtil det falder i indgreb. Slip lasekappen. Kontroller værktøjet for korrekt montering.

Vær opmaerkomsp, at stovhætten 2 ikke beskadi-ges.

En beskadiget stovhætte skal ubetinget udskiftes!

PSE 500, PSX 550

Dansk

29

UDTAGNING AF VÆRKTØJ

Skub sikkerhedskappen 3 bagud og træk værktøjet ud.

INDSTILLING AF MEJSEL

Sæt gearvalg-/omdrejningsvælgeren 4 i en mellemposition. Mejslen kan derefter drejes manuelt i den nødvendige arbejdssposition.

Stil derefter gearvalg-/omdrejningsvælgeren 4 i position = igen. Mejslen falder automatisk i hak,ningar belastes under arbejdet hhv. mejslingen.

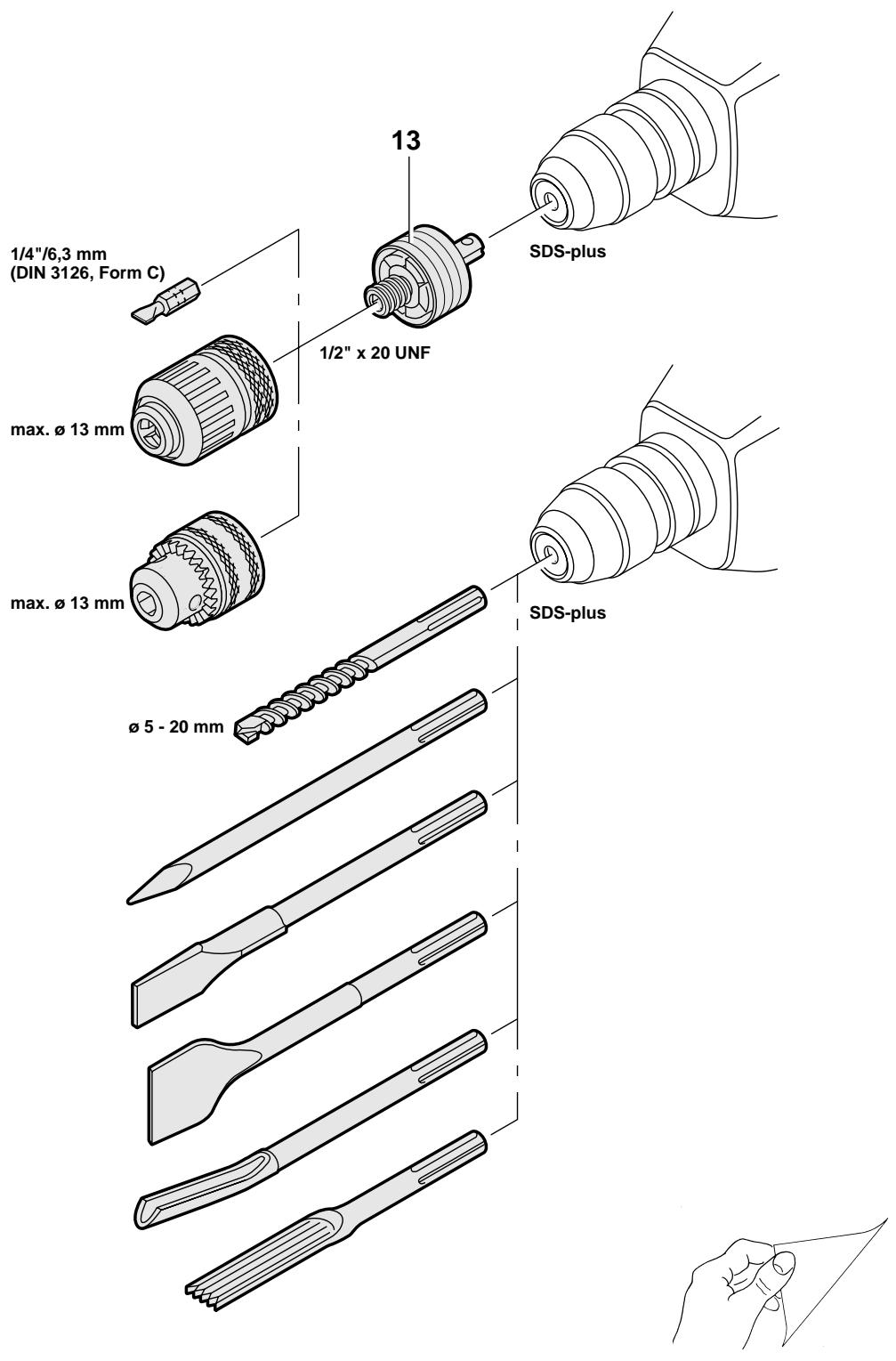

8 Borepatron (tilbehør)

Til borearbejde i metal, træ og plastic med bor med normalt skaf fæs en borepatron med en spændeidide pa max. 13 mm. Borepatronen monteres pa adaptere-n (tilbehør) for skrue-bits. Det er muligt at benytte normale borepatroner med et indvendigt gevind pa 1 / 2'' x 20 UNF (spændeidide max. 13 mm).

MONTERING AF BOREPATRON

A Træk netstikket ud, før ethvert arbejde pa værktø-jet pabegyndes.

Gevind renses på borepatron (tilbehør) og adapter 13 (tilbehør).

Skru borepatronen pà adapteren og fastlás adapteren i værkthojsholderen som et bor. Borepatronen fastspændes (30 Nm) ved at stille gearvalg-/omdrejningsvælgeren 4 midlertidigt i position .

9 I praksis

Bor/DDi skjulte elektriske ledninger samt gas- og vandr. Undersog de flader, som skalbearje-des, f#r arbejdet pabegyndes (f.eks.med en metaldetektor).

Benyt til metal altid fejfrit hvæssede bor, til sten og beton kun stenbor af hårdt metal (HM).

Tilpas altid omdrejningstallet i forhold til det arbejdsmaterialie, som skal bearjeodes, og borediameteren. Til nogagtigt arbejde i metal og træ saettes borehammeren i en borestander (tilbehør).

UdovIkke for stort modtryk.Borekapaciteten oges ikke derved.

Under mejslearbejdet opnås det bedste resultat ved kun at bryde sma materialestykker ud.

Mejslearbejde mA kun udfores med beskyttesesbriller og ekstra-handgreb 12. Kontroller for ibrugtagningen, at gearvalg-/omdrejningsvaelgeren 4 er faldet i indgreb i stilling

BORING I FLISER

En flise forbores langsomt. Først nr flisen er boret igennem, stilles om til hammerboring.

SKRUNING

Adapteren 13 (tilbehør) kan optage skrue-bits. Der kan benyttes almindelige bits med et seskantet mal på 6,3 mm hhv. 1/4" (DIN 3126, form C).

Skrue-bits holds fast i adapteren med en fjederring. Derfor skal de benyttede bits altid vare forsynet med kaerv.

10 Service

A Træk netstikket ud, før ethvert arbejde pa værktø-jet pabegyndes.

Sorg for, at ventilationshullerne altid er rene.

Plasticdele, som er tilgengelige udefra, tørres af med en klud.uden rengøringsmiddel med regelmæssige mellelemrum.

Hvis værktøjet har været benyettet intensivt i længere tid, skal det inspiceres og renses grundigt på et Kresserviceværksted.

11 Miljøbeskyttelse

Udsorteret værktj kan afleveres hos Kress, som sørger for, at de indgår i et ressource-besparende recycling-system. Da Kress-værktj er modulopbygget, er det meget nemt at skille dem ad i deres forskellige genanvendelige materialer.

Aflevér Deres udsorderede Kress-værktøj hos Deres forhandler eller send det direkte til Kress.

Ret til ændringer forböhodes

30

Norsk

PSE 500, PSX 550

Bruk

Illustriert aller beskrevet tilbehör ingår ikke alltid i leveransen.

3 Tekniske data

Pneumatikk- borhammer	PSE 500	PSX 550
Artikkelnummer	0428 2601	0428 2701
Opptatt effekt	500 Watt	550 Watt
Avgitt effekt	200 Watt	250 Watt
Elektronisk turtallstyring	●	●
Tomgangsturtall
1. trinn	0-950 1/min	0-950 1/min
2. trinn	---	0-2000 1/min
Turtall, belastet
1. trinn, max.	0-730 1/min	0-680 1/min
2. trinn, max.	---	0-1540 1/min
Tomgangsslagtall	max.	max.
	4700 1/min	4700 1/min
Slagenergi	2,1 J	2,1 J
Høyre-/venstregang	●	●
Spennhals-ø	43 mm	43 mm
	Euro-norm	Euro-norm
Verktøyfeste	SDS-Plus	SDS-Plus
Borediameter, max.
Stål	13 mm	13 mm
Lettmetall	15 mm	18 mm
Tre	30 mm	35 mm
Hammerboring i belong	20 mm	22 mm
Anbefalt boreområde for hammerboring	4-12 mm	4-14 mm
Skruediameter, max.
Tre	6 mm	8 mm
Metall	6,3 mm	6,3 mm
Vekt	2,75 kg	2,78 kg
Beskyttelsesklasse	II/回	II/回

Det er nødvendig med stoyverntiltak for brukeren.

Bruk kun original Kress-nettkabelmoduler og minst tung gummislangeledning (kodebetegnelse H07 RN-F).

6 lgangsetting

Pass pà at støvkappe 2 ilkke skades.

Skadet stovkappe ma absolutt skiftes ut!

AVMONTERING AV VERKTØY

Kunststoffdeler som er tilgengelige utenfra mä ren-gjores med en klut uten rengjoringsmiddel.
