DC308KL - σέγα πριονιού DEWALT - Δωρεάν εγχειρίδιο χρήσης

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ DC308KL DEWALT

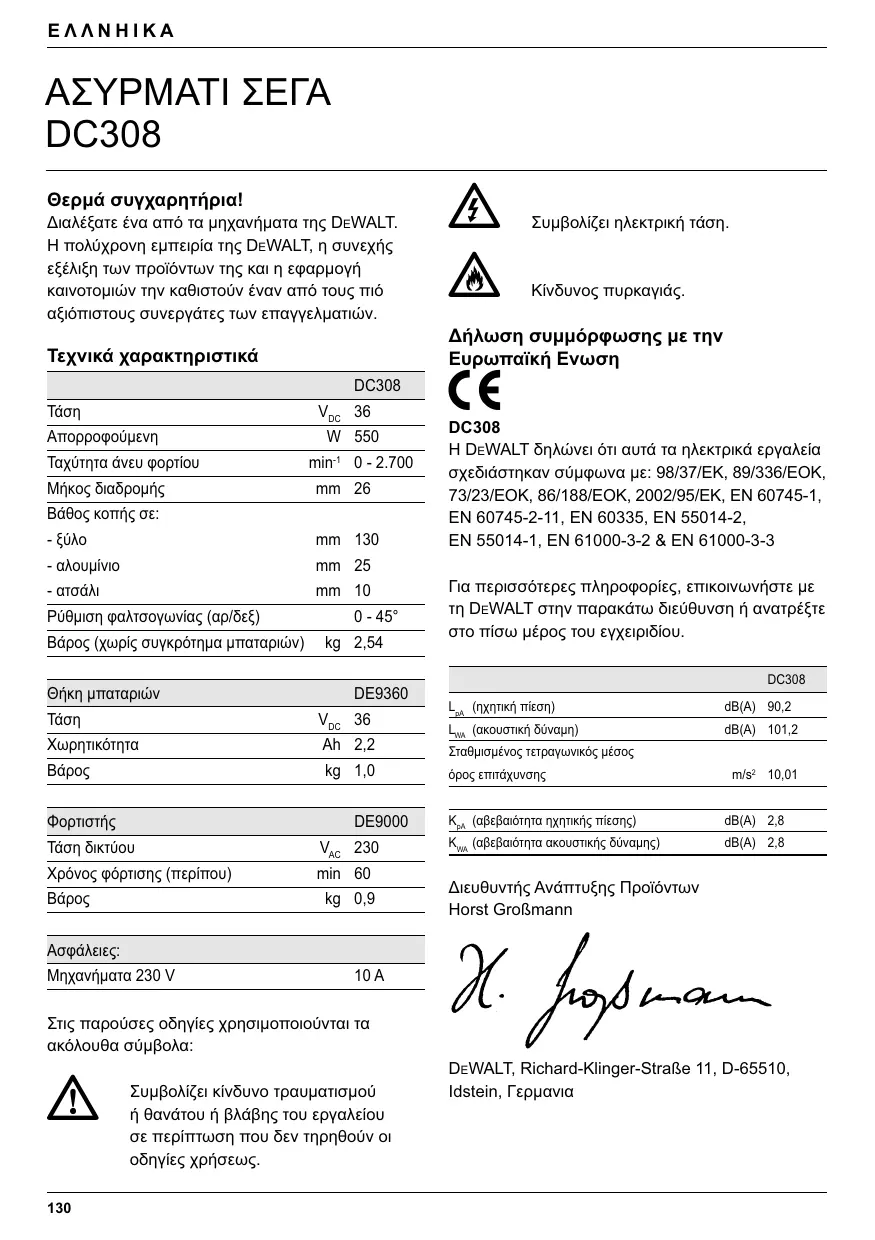

ΑΣΥΡΜΑΤΙ ΣΕΓΑ DC308 Θερμά συγχαρητήρια! Διαλέξατε ένα από τα μηχανήματα της DEWALT. Η πολύχρονη εμπειρία της DEWALT, η συνεχής εξέλιξη των προϊόντων της και η εφαρμογή καινοτομιών την καθιστούν έναν από τους πιό αξιόπιστους συνεργάτες των επαγγελματιών. DC308 VDC 36 Απορροφούμενη Ταχύτητα άνευ φορτίου Μήκος διαδρομής W 550 min-1 0 - 2.700 mm 26 Βάθος κοπής σε:

mm 130 - αλουμίνιο mm 25

mm 10 Ρύθμιση φαλτσογωνίας (αρ/δεξ) Βάρος (χωρίς συγκρότημα μπαταριών)

Συμβολίζει ηλεκτρική τάση. Κίνδυνος πυρκαγιάς. Δήλωση συμμόρφωσης με την Ευρωπαϊκή Ενωση Τεχνικά χαρακτηριστικά

DC308 Η DEWALT δηλώνει ότι αυτά τα ηλεκτρικά εργαλεία σχεδιάστηκαν σύμφωνα με: 98/37/ΕΚ, 89/336/ΕΟΚ, 73/23/ΕΟΚ, 86/188/ΕΟΚ, 2002/95/ΕΚ, EN 60745-1, EN 60745-2-11, EN 60335, EN 55014-2, EN 55014-1, EN 61000-3-2 & EN 61000-3-3 Για περισσότερες πληροφορίες, επικοινωνήστε με τη DEWALT στην παρακάτω διεύθυνση ή ανατρέξτε στο πίσω μέρος του εγχειριδίου. DC308 Θήκη μπαταριών DE9360

VDC 36 Χωρητικότητα Ah 2,2

DE9000 Τάση δικτύου VAC 230 Χρόνος φόρτισης (περίπου) min 60

kg 0,9 LpA (ηχητική πίεση) dB(A) 90,2 LWA (ακουστική δύναμη) dB(A) 101,2 Σταθμισμένος τετραγωνικός μέσος όρος επιτάχυνσης m/s2 10,01 KpA (αβεβαιότητα ηχητικής πίεσης) dB(A) 2,8 KWA (αβεβαιότητα ακουστικής δύναμης) dB(A) 2,8 Διευθυντής Ανάπτυξης Προϊόντων Horst Großmann

Μηχανήματα 230 V 10 A Στις παρούσες οδηγίες χρησιμοποιούνται τα ακόλουθα σύμβολα:

Συμβολίζει κίνδυνο τραυματισμού ή θανάτου ή βλάβης του εργαλείου σε περίπτωση που δεν τηρηθούν οι οδηγίες χρήσεως. DEWALT, Richard-Klinger-Straße 11, D-65510, Idstein, Γερμανια

Οδηγίες ασφαλείας Γενικές προειδοποιήσεις ασφαλείας ηλεκτρικών εργαλείων

Προειδοποίηση! Διαβάστε όλες τις προειδοποιήσεις ασφαλείας και όλες τις υποδείξεις. Η μη τήρηση των παρακάτω προειδοποιήσεων και υποδείξεων μπορεί να προκαλέσει ηλεκτροπληξία, πυρκαγιά ή/και σοβαρούς τραυματισμούς. Κρατήστε όλες τις προειδοποιήσεις και υποδείξεις για μελλοντική αναφορά. Ο χαρακτηρισμός "ηλεκτρικό εργαλείο" που χρησιμοποιείται στις παρακάτω προειδοποιητικές υποδείξεις αφορά ή το εργαλείο που συνδέεται στην πρίζα (με καλώδιο) ή το εργαλείο που λειτουργεί με μπαταρία (χωρίς καλώδιο). 1 Ασφάλεια χώρου εργασίας α Διατηρείτε το χώρο που εργάζεστε καθαρό και καλά φωτισμένο. Η αταξία στο χώρο που εργάζεστε ή τα σημεία χωρίς καλό φωτισμό μπορεί να οδηγήσουν σε β Μη χρησιμοποιείτε τα ηλεκτρικά εργαλεία σε περιβάλλον όπου υπάρχει κίνδυνος έκρηξης, π.χ. παρουσία εύφλεκτων υγρών, αερίων ή σκόνης. Τα ηλεκτρικά εργαλεία μπορεί να δημιουργήσουν σπινθηρισμό ο οποίος μπορεί να αναφλέξει τη σκόνη ή τις αναθυμιάσεις. γ Οταν χρησιμοποιείτε το ηλεκτρικό εργαλείο, κρατάτε τα παιδιά και τα υπόλοιπα άτομα μακριά από το χώρο που εργάζεστε. Σε περίπτωση που άλλα άτομα αποσπάσουν την προσοχή σας μπορεί να χάσετε τον έλεγχο του μηχανήματος. 2 Ηλεκτρική ασφάλεια α Το φις του καλωδίου του ηλεκτρικού εργαλείου πρέπει να ταιριάζει στην αντίστοιχη πρίζα. Δεν επιτρέπεται με κανένα τρόπο η μετασκευή του φις. Μη χρησιμοποιείτε προσαρμοστικά φις στα γειωμένα ηλεκτρικά εργαλεία.

Τα φις που δεν έχουν υποστεί τροποποιήσεις και οι κατάλληλες πρίζες μειώνουν τον κίνδυνο ηλεκτροπληξίας. Αποφεύγετε την επαφή του σώματός σας με γειωμένες επιφάνειες όπως σωλήνες, θερμαντικά σώματα (καλοριφέρ), κουζίνες και ψυγεία. Οταν το σώμα σας είναι γειωμένο, αυξάνεται ο κίνδυνος ηλεκτροπληξίας. Μην εκθέτετε το ηλεκτρικό εργαλείο στη βροχή ή την υγρασία. Η διείσδυση νερού στο ηλεκτρικό εργαλείο αυξάνει τον κίνδυνο ηλεκτροπληξίας. Μην κακομεταχειρίζεστε το καλώδιο. Μη χρησιμοποιήσετε ποτέ το καλώδιο για να μεταφέρετε, να τραβήξετε ή να αποσυνδέσετε το εργαλείο από την πρίζα. Κρατάτε το καλώδιο μακριά από υψηλές θερμοκρασίες, λάδια, κοφτερές ακμές η κινούμενα εξαρτήματα. Τυχόν χαλασμένα ή μπερδεμένα καλώδια αυξάνουν τον κίνδυνο ηλεκτροπληξίας. Οταν χρησιμοποιείτε το ηλεκτρικό εργαλείο σε εξωτερικούς χώρους, να χρησιμοποιείτε πάντοτε προεκτάσεις (μπαλαντέζες) που έχουν εγκριθεί για χρήση σε εξωτερικούς Η χρήση προεκτάσεων εγκεκριμένων για εργασία σε εξωτερικούς χώρους μειώνει τον κίνδυνο ηλεκτροπληξίας. 3 Ασφάλεια προσώπων α Οταν χρησιμοποιείτε το ηλεκτρικό εργαλείο, να είστε προσεκτικοί, να δίνετε προσοχή στην εργασία που κάνετε και να επιστρατεύετε την κοινή λογική. Μη χρησιμοποιείτε το ηλεκτρικό εργαλείο όταν είστε κουρασμένοι ή όταν βρίσκεστε υπό την επήρεια ναρκωτικών, οινοπνεύματος ή φαρμάκων. Μια στιγμιαία απροσεξία κατά το χειρισμό του ηλεκτρικού εργαλείου μπορεί να οδηγήσει σε σοβαρούς τραυματισμούς. β Να χρησιμοποιείτε εξοπλισμό ασφαλείας. Να φοράτε πάντα προστατευτικά γυαλιά. Ο κίνδυνος τραυματισμών μειώνεται όταν χρησιμοποιείτε εξοπλισμό ασφαλείας, όπως μάσκα προστασίας από σκόνη, αντιολισθητικά παπούτσια ασφαλείας, κράνη ή ωτασπίδες, ανάλογα με τις συνθήκες εργασίας.

γ Αποφεύγετε την αθέλητη θέση σε λειτουργία του ηλεκτρικού εργαλείου. Βεβαιωθείτε, ότι ο διακόπτης λειτουργίας βρίσκεται στη θέση "OFF" πριν συνδέσετε το ηλεκτρικό εργαλείο στην πρίζα. Αν μεταφέρετε το ηλεκτρικό εργαλείο έχοντας το δάκτυλό σας πάνω στο διακόπτη λειτουργίας ή αν συνδέσετε το ηλεκτρικό εργαλείο στην πρίζα όταν ο διακόπτης λειτουργίας βρίσκεται στη θέση "ON", αυτό μπορεί να οδηγήσει σε σοβαρούς τραυματισμούς. δ Πριν θέσετε το ηλεκτρικό εργαλείο σε λειτουργία, αφαιρέστε τυχόν εργαλεία ή κλειδιά ρύθμισης. Ενα εργαλείο ή κλειδί συναρμολογημένο στο περιστρεφόμενο εξάρτημα ενός ηλεκτρικού εργαλείου μπορεί να προκαλέσει τραυματισμούς. ε Μην τεντώνεστε. Φροντίζετε πάντοτε να στηρίζεστε σωστά και έχετε καλή ισορροπία. Αυτό σας επιτρέπει τον καλύτερο έλεγχο του ηλεκτρικού εργαλείου σε περιπτώσεις απροσδόκητων καταστάσεων. στ Φοράτε κατάλληλη ενδυμασία εργασίας. Μη φοράτε φαρδιά ρούχα ή κοσμήματα. Κρατάτε τα μαλλιά, τα ενδύματα και τα γάντια σας μακριά από τα κινούμενα εξαρτήματα. Τα φαρδιά ρούχα, τα κοσμήματα και τα μακριά μαλλιά μπορεί να εμπλακούν στα κινούμενα εξαρτήματα. g Αν προβλέπονται διατάξεις απαγωγής και συλλογής της σκόνης, βεβαιωθείτε ότι είναι συνδεμένες και ότι χρησιμοποιούνται Η χρήση περισυλλογής σκόνης μπορεί να χαμηλώσει το κίνδυνο σχετικά με τη σκόνη. 4 Χρήση και συντήρηση του ηλεκτρικού α Μην υπερφορτώνετε το ηλεκτρικό εργαλείο. Χρησιμοποιείτε για την εκάστοτε εργασία σας το ηλεκτρικό εργαλείο που προορίζεται Με το κατάλληλο ηλεκτρικό εργαλείο εργάζεσθε καλύτερα και ασφαλέστερα στην ονομαστική περιοχή ισχύος του.

β Μη χρησιμοποιήσετε ποτέ ένα ηλεκτρικό εργαλείο του οποίου ο διακόπτης λειτουργίας είναι χαλασμένος. Ενα ηλεκτρικό εργαλείο του οποίου η λειτουργία δεν μπορεί να ελεγχθεί με το διακόπτη είναι επικίνδυνο και πρέπει να επισκευαστεί. γ Αποσυνδέστε το βύσμα από τη πυγή ρεύματος και/ή τη μπαταρία από το ηλεκτρικό εργαλείο πριν κάντε οποιοδήποτε ρύθμιση, αλλάξτε τα εξαρτήματα, ή αποθηκεύστε τα ηλεκτρικά εργαλεία. Αυτά τα προληπτικά μέτρα ασφαλείας μειώνουν τον κίνδυνο να τεθεί το μηχάνημα αθέλητα σε λειτουργία. δ Να φυλάτε τα ηλεκτρικά εργαλεία που δεν χρησιμοποιείτε μακριά από παιδιά. Μην αφήνετε άτομα που δεν είναι εξοικειωμένα με το ηλεκτρικό εργαλείο ή που δεν έχουν διαβάσει αυτές τις οδηγίες χρήσης να το χρησιμοποιήσουν. Τα ηλεκτρικά εργαλεία είναι επικίνδυνα όταν χρησιμοποιούνται από άπειρα άτομα. ε Να συντηρείτε τα ηλεκτρικά εργαλεία. Ελέγξτε εάν τα κινούμενα μέρη είναι σωστά ευθυγραμμισμένα ή αν έχουν μπλοκάρει, εάν έχουν σπάσει κομμάτια και εάν πληρούνται όλες οι υπόλοιπες συνθήκες που ενδεχομένως να επηρεάσουν τη σωστή λειτουργία του εργαλείου. Δώστε τυχόν χαλασμένα εξαρτήματα του ηλεκτρικού εργαλείου για επισκευή πριν το χρησιμοποιήσετε πάλι. Η ανεπαρκής συντήρηση των ηλεκτρικών εργαλείων αποτελεί αιτία πολλών ατυχημάτων. στ Διατηρείτε τα κοπτικά εργαλεία κοφτερά και Τα κοπτικά εργαλεία με αιχμηρά κοπτικά άκρα που συντηρούνται σωστά έχουν λιγότερες πιθανότητες να μπλοκάρουν και ελέγχονται ευκολότερα. g Χρησιμοποιήστε το ηλεκτρικό εργαλείο, τα εξαρτήματα και τα άκρα των εργαλείων κτλ., σύμφωνα με αυτές τις υποδείξεις, λαμβάνοντας υπόψη σας τις συνθήκες εργασίας και την εργασία που θέλετε να εκτελέσετε. Η χρήση του ηλεκτρικού εργαλείου για άλλες εκτός από τις προβλεπόμενες εργασίες μπορεί να δημιουργήσει επικίνδυνες καταστάσεις.

5 Χρήση και συντήρηση του εργαλείου α Πριν τοποθετήσετε τη μπαταρία βεβαιωθείτε ότι ο διακόπτης λειτουργίας βρίσκεται στη θέση "OFF". Η τοποθέτηση της μπαταρίας στο ηλεκτρικό εργαλείο όταν ο διακόπτης λειτουργίας βρίσκεται στη θέση "ON" μπορεί να οδηγήσει σε ατυχήματα. β Να επαναφορτίζετε τις μπαταρίες μόνο με το φορτιστή που προβλέπει ο κατασκευαστής. Ενας φορτιστής που είναι κατάλληλος για έναν τύπο μπαταρίας μπορεί να προκαλέσει πυρκαγιά όταν χρησιμοποιηθεί για τη φόρτιση κάποιου άλλου τύπου μπαταρίας. γ Να χρησιμοποιείτε τα ηλεκτρικά εργαλεία μόνο με τις προβλεπόμενες γι' αυτά Η χρήση μπαταριών διαφορετικού τύπου μπορεί να οδηγήσει σε τραυματισμούς ή δ Να φυλάτε τις μπαταρίες που δεν χρησιμοποιείτε μακριά από μεταλλικά αντικείμενα, όπως συνδετήρες χαρτιών, νομίσματα, κλειδιά, καρφιά, βίδες κι άλλα παρόμοια μικροαντικείμενα, τα οποία θα μπορούσαν να γεφυρώσουν τους δυο Τυχόν βραχυκύκλωση των πόλων της μπαταρίας μπορεί να προκαλέσει εγκαύματα ή ε Υπό δυσμενείς συνθήκες λειτουργίας μπορεί να διαρρεύσουν υγρά από τη μπαταρία. Αποφεύγετε κάθε επαφή με μια μη στεγανή μπαταρία. Σε περίπτωση ακούσιας επαφής με τα υγρά, ξεπλύνετε αμέσως με νερό. Εκτός από αυτό, αν τα υγρά διεισδύσουν στα μάτια σας, επισκεφτείτε χωρίς καθυστέρηση ένα γιατρό. Τα διαρρέοντα υγρά των μπαταριών μπορεί να προκαλέσουν ερεθισμούς ή και εγκαύματα. 6 Σέρβις α Το σέρβις του ηλεκτρικού σας εργαλείου πρέπει να αναλαμβάνει έμπειρος τεχνικός που θα χρησιμοποιεί μόνο γνήσια ανταλλακτικά. Ετσι εξασφαλίζεται η διατήρηση της ασφάλειας του ηλεκτρικού εργαλείου. Πρόσθετες οδηγίες ασφαλείας σχετικά με συγκροτήματα μπαταριών και φορτιστές ● Βεβαιωθείτε ότι το συγκρότημα μπαταριών είναι στεγνό και καθαρό πριν από την εισαγωγή του στον φορτιστή. ● Να μην μεταφέρετε ποτέ τον φορτιστή κρατώντας τον από το καλώδιό του. Ποτέ μην τραβάτε το καλώδιο για να το αποσυνδέσετε από την πρίζα. Κρατάτε το καλώδιο μακριά από θερμότητα, λάδια και αιχμηρά σημεία. ● Αναθέτετε την αντικατάσταση φθαρμένων ή ελαττωματικών καλώδιων σε εξουσιοδοτημένο αντιπρόσωπο επισκευών της DEWALT. Ποτέ μην επιχειρείτε να επισκευάσετε το εργαλείο εσείς ο ίδιος. ● Μην εκθέτετε το φορτιστή σε υγρές συνθήκες ή σε μέρη με υγρασία. ● Μην προσπαθείτε να φορτίσετε υγρά συγκροτήματα μπαταριών. ● Ποτέ μη προσπαθήσετε να ανοίξετε το συγκρότημα μπαταριών για οποιοδήποτε λόγο. ● Φορτίστε μόνο πακέτα μπαταριών με προδιαγραφές που ορίζονται σ'αυτό το εγχειρίδιο. Μην προσπαθείτε να φορτίσετε μηεπαναφορτιζόμενα μπαταρία. ● Να ακολουθείτε πάντα τις οδηγίες στο πίσω μέρος του εγχειριδίου αυτού για διάθεση συγκροτημάτων μπαταριών. ● Οταν δεν χρησιμοποιούνται, οι φορτιστές και τα συγκροτήματα μπαταριών πρέπει να βρίσκονται αποθηκευμένα σε στεγνό μέρος και να φυλάσσονται με ασφάλεια, μακριά από τα

Τα συγκροτήματα μπαταριών DEWALT Li-Ion συμμορφώνονται με τις απαραίτητες απαιτήσεις δοκιμών του Εγχειρίδιου Δοκιμών και Κριτηρίων των ΗΕ (ST/SG/AC.10/11/Rev.3 Μέρος III, Υποπαράγραφος 38,3) – Τα συγκροτήματα μπαταριών έχουν αποτελεσματική προστασία ενάντια της εσωτερικής υπερπίεσης και κλειστού κυκλώματος. – Παρέχονται τα κατάλληλα μέτρα για την αποφυγή αναγκασμένης διάρρηξης και επικίνδυνων αποθεμάτων ρεύματος. – Το αντίστοιχο περιεχόμενο λιθίου είναι κάτω από τη σχετική τιμή ορίου.

Τα συγκροτήματα μπαταριών DEWALT Li-Ion απαλλάσσονται από τους τοπικούς η διεθνούς κανονισμούς για τα επικίνδυνα αγαθά. Ωστόσο, αυτή οι κανονισμοί γίνονται σχετικοί όταν μεταφέρονται μαζί μερικά συγκροτήματα μπαταριών. ● Βεβαιωθείτε ότι τα συγκροτήματα μπαταριών συσκευάζονται σύμφωνα με τους κανονισμούς επικίνδυνων αγαθών όπως αναφέρεται πιο πάνω για την αποφυγή κλειστού κυκλώματος. Πινακίδες στο φορτιστή και στο συγκρότημα Οι πινακίδες στο φορτιστή και στο συγκρότημα μπαταριών δείχνει τα ακόλουθα σύμβολα:

Για ασφαλή λειτουργία διαβάστε το βιβλίο οδηγιών

Για τον χρόνο φόρτισης δείτε τα τεχνικά χαρακτηριστικά

Μην φορτίζετε κατεστραμμένα συγκροτήματα μπαταριών

Μην χρησιμοποιείτε φορτιστές που έχουν υποστεί ζημιά

Να χρησιμοποιείτε μόνο σε θερμοκρασίες από 4° έως 40 °C

Μη καίτε το συγκρότημα μπαταριών Φορτίστε μόνο με γνήσιος φορτιστές DEWALT Ελεγχος του περιεχομένου της συσκευασίας Στη συσκευασία υπάρχουν: 1 Ασυρματι σεγα 1 Ομάδα λεπίδων δισκοπρίονων 1 Ενθετο αντί-θραύσματος στήριγμα 1 Αντί-γρατσουνιών κάλυμμα στηρίγματος 1 Κάλυμμα εξαγωγής σκόνης 1 Προσαρμογέας αφαίρεσης σκόνης 1 Θήκη μπαταριών (DC308K) 2 Θήκηες μπαταριών (DC308KL) 1 Φορτιστής 1 Κιβώτιο (τύπα K μόνα) 1 Φυλλάδιο οδηγιών 1 Αναλυτικό σχέδιο Σημείωση: Τα πακέτα μπαταριών και οι φορτιστές δεν συμπεριλαμβάνονται με τα μοντέλα Ν. Μην εκθέτετε τον φορτιστή στη βροχή Μην τοποθετείτε μεταλλικά ή άλλα αγώγιμα υλικά

Να αλλάζετε τυχών φθαρμένο καλώδιο Πρόβλημα του φορτιστή Πρόβλημα της μπαταρίας Κατά το τέλος της τεχνικής του ζωής, απορρίψτε το συγκρότημα μπαταριών με την δέουσα φροντίδα για το

● Ελέγξτε το εργαλείο, τα ανταλλακτικά και τα εξαρτήματα για βλάβες που ίσως έχουν προκληθεί κατά τη μεταφορά. ● Αφιερώστε λίγο χρόνο για να διαβάσετε και να κατανοήσετε όλο το φυλλάδιο οδηγιών πριν να χρησιμοποιήσετε το εργαλείο. Περιγραφή (εικ. A) Η σέγα σας DC308 έχει σχεδιαστεί για τον επαγγελματικό κόψιμο τον υλικών απο ξύλο, αλουμίνιο, πλαστικό και κεραμικό.

Διακόπτης μεταβλητής ταχύτητας Κλειδαριά ασφαλείας Ελεγκτής ανεμιστήρα πριονιδιού Σύρτις λεπίδων Προφυλακτήρας δακτύλων Βάση λεπίδας Ράουλο οδηγού Υποστήριγμα Επιλογέας κτυπήματος έμβολου Λοστός στηρίγματος Θήκη μπαταριών

Ο φορτιστής σας DE9000 δέχεται πακέτα μπαταριών Li-Ion της DEWALT των 36 V στα 2,2 Ah (DE9360). 11 Θήκη μπαταριών 12 Πλήκτρο απελευθέρωσης 13 Φορτιστής 14 Δείκτες φόρτισης (κόκκινο) Ηλεκτρική ασφάλεια Το ηλεκτρικό μοτέρ είναι σχεδιασμένο να λειτουργεί σε μία και μόνο τάση. Ελέγχετε πάντοτε αν η τάση τροφοδοσίας αντιστοιχεί σε αυτήν που αναγράφεται στην πινακίδα του εργαλείου.

Το εργαλείο σας φέρει διπλή μόνωση κατά EN 60335. Κατά συνέπεια δε χρειάζεται καλώδιο γείωσης. Αντικατάσταση του καλωδίου ή του ρευματολήπτη Οταν αντικαθιστάτε το καλώδιο ή το ρευματολήπτη, κάντε το με ασφάλεια. Ενας ρευματολήπτης με γυμνά καλώδια είναι επικίνδυνος όταν τοποθετείται σε μία πρίζα ρεύματος. Τοποθέτηση και αφαίρεση του συγκροτήματος μπαταριών (εικ. A) ● Για το τοποθετήστε το συγκρότημα μπερατιών (11), ευθυγραμμίστε το με τη θήκη στο εργαλείο. Ολισθήστε το συγκρότημα μπαταριών στη θήκη και σπρώξτε το μέχρι να προσαρμοστεί στη ● Για να αφαιρέστε το συγκρότημα μπαταριών, πιέστε το κουμπί απελευθέρωσης (12) ενώ ταυτόχρονα τραβάτε το συγκρότημα μπαταριών έξω από τη θήκη. Φόρτιση συγκροτήματος μπαταριών (εικ. A & B) Ελέγχετε πάντα το ηλεκτρικό δίκτυο πριν από τη φόρτιση του συγκροτήματος μπαταριών. Εάν το δίκτυο λειτουργεί αλλά το συγκρότημα μπαταριών δεν φορτίζεται, πηγαίνετε τον φορτιστή σας σε εξουσιοδοτημένο συνεργείο DEWALT. Κατά τη φόρτιση, ο φορτιστής και το συγκρότημα μπαταριών μπορεί να είναι θερμά όταν τα αγγίζετε. Αυτό είναι κανονική κατάσταση και δεν αποτελεί

Μη φορτίζετε το συγκρότημα μπαταριών σε θερμοκρασίες περιβάλλοντος < 4 °C ή > 40 °C. Συνιστώμενη θερμοκρασία φόρτισης: περίπου 24 °C. Χρήση καλωδίου επέκτασης Εάν χρειάζεται καλώδιο επέκτασης, χρησιμοποιήστε εγκεκριμένο καλώδιο επέκτασης κατάλληλο για την απορροφούμενη ηλεκτρική ισχύ αυτού του εργαλείου (δείτε τα τεχνικά στοιχεία). Η ελάχιστη διατομή του αγωγού είναι 1 mm2. Οταν χρησιμοποιείτε καρούλι καλωδίου, πάντα ξετυλίγετε τελείως το καλώδιο. Συναρμολόγηση και ρύθμιση

● Πριν από τη συναρμολόγηση και ρύθμιση, αφαιρείτε πάντα το συγκρότημα μπαταριών. ● Πάντα θέτετε εκτός το εργαλείο πριν βάλετε ή αφαιρέσετε το συγκρότημα Χρησιμοποιητε μονο μπαταριες και φορτιστή DEWALT. ● Για να φορτίσετε το συγκρότημα μπαταριών (11), βάλτε το στον φορτιστή (13) όπως φαίνεται και βάλτε τον φορτιστή στη πρίζα. Βεβαιωθείτε ότι το συγκρότημα μπαταριών έχει καθίσει καλά στον φορτιστή. Οι κόκκινοι δείκτες (14) θα αναβοσβήσουν σύμφωνα με την κατάσταση φόρτισης του το συγκρότημα μπαταριών. ● Οταν τελειώνει η φόρτιση, οι δείκτες είναι αναμμένοι. Ο φορτιστής αλλάζει αυτόματα στη κατάσταση εξισορόπησης. ● Το συγκρότημα μπαταρίας μπορεί να αφαιρεθεί οποτεδήποτε ή να μείνει συνδεδεμένο στο φορτιστή για αόριστο χρόνο. ● Η κόκκινη ενδεικτική λυχνία φόρτισης αναβοσβήνει γρήγορα υποδηλώνοντας πρόβλημα κατά τη φόρτιση. Τοποθετήστε ξανά το συγκρότημα της μπαταρίας ή επιχειρήστε με ένα καινούργιο. Αν δεν φορτίζεται ούτε το καινούριο συγκρότημα μπαταρίας, πηγαίνετε το φορτιστή σας σε ένα εξουσιοδοτημένο συνεργείο της DEWALT για έλεγχο.

● Η κόκκινη ενδεικτική λυχνία φόρτισης αναβοσβήνει γρήγορα με ένα μικρό άναμμα το οποίο ακολουθείται από ένα μεγάλο άναμμα υποδηλώνοντας πρόβλημα κατά τη φόρτιση. Επιστέψτε το φορτιστή σε εξουσιοδοτημένο κατάστημα επισκευής της DEWALT. ● Οταν είναι συνδεδεμένος σε πηγές ρεύματος όπως γεννήτριες ή πηγές που μετασχηματίζουν το συνεχές σε εναλλασσόμενο ρεύμα, η κόκκινες ενδείξεις φόρτισης (14) ενδέχεται να αναβοσβήσουν μαζί δύο φορές και μετά μια παύση. Αυτό δείχνει ένα προσωρινό πρόβλημα της πηγής ενέργειας. Ο φορτιστής αυτομάτως θα τεθεί σε κανονική λειτουργία πάλι. Η διαδικασία φόρτισης (εικ. B) Αναφερθείτε στον κάτω πίνακα για τη κατάσταση του συγκροτήματος μπαταρίας. Κατάσταση φόρτισης 1 φως αναβοσβήνει < 33% 1 φως αναβοσβήνει, 1 φως στα 33-66% 1 φως αναβοσβήνει, 2 φώτα στα 66-99% 3 φώτα στα 100% Αυτόματη αναζωογόνηση

Η κατάσταση λειτουργίας αυτόματης αναζωογόνησης θα ισορροπήσει ή θα εξισώσει κάθε μία από τις μπαταρίες στο συγκρότημα στη μέγιστη χωρητικότητά τους. Τα συγκροτήματα μπαταριών πρέπει να αναζωογονούνται κάθε βδομάδα η όποτε το συγκρότημα δεν δίνει την ίδια ποσότητα λειτουργίας. ● Για να αναζωογονήστε τα συγκροτήματα μπαταριών σας, τοποθετήστε τις κανονικά στον φορτιστή. Αφήστε το συγκρότημα μπαταρίας για τουλάχιστον 8 ώρες στον φορτιστή. Καθυστέρηση Ζεστού Κρύου Συγκροτήματος Οταν ο φορτιστής ανιχνεύει μια μπαταρία η οποία δεν είναι πολύ ζεστή η κρύα, ξεκινάει αυτόματα τη Καθυστέρηση Ζεστού/ Κρύου Συγκροτήματος, διακόπτοντας τη φόρτιση μέχρι η μπαταρία να

φτάσει στην κατάλληλη θερμοκρασία. Ο φορτιστής τότε αλλάζει αυτόματα στη κατάσταση λειτουργίας φόρτισης. Αυτή η ιδιότητα διαβεβαιώνει τη μέγιστη ζωή μπαταρίας. Προστασία βαθύς εκφόρτωσης Το συγκρότημα μπαταρίας προστατεύεται έναντι βαθύς εκφόρτισης όταν χρησιμοποιείται στο εργαλείο. Τοποθέτηση και αφαίρεση τις λεπίδας κοπής (εικ. C) Το σύστημα αλλαγής λεπίδων χωρίς εργαλεία εξασφαλίζει μια γρήγορη και εύκολη αλλαγή λεπίδων κοπής. ● Ανοίξτε τη βάση λεπίδων (6) αποσύροντας ολοκληρωτικά το σύρτη λεπίδων (4). ● Παρεμβάλετε τη λεπίδα κοπής στην βάση λεπίδων (6) καθοδηγώντας το πίσω μέρος της λεπίδας στο αυλάκι του κυλίνδρου οδήγησης (7). ● Απελευθερώστε τον σύρτη λεπίδων (4). ● Για να αφαιρέσετε τη λεπίδα κοπής, αποσύρετε πλήρως το σύρτη λεπίδων και τραβήξτε τη λεπίδα έξω από τη βάση. Λεπίδες πριονιού Τύπος λεπίδας

Λεπίδα κοπής με λεπτά δόντια για ομαλά ευθύ κοψίματα Λεπίδα κοπής με χοντρά δόντια για γρήγορα ευθύ Λεπίδα κοπής ατσαλιού για μέταλλα σιδερού η

Επίπεδη λεπίδα κοπής1) για ολοκλήρωση των κοψιμάτων πάνω σε τοίχους η άκρα

Να μην διατίθεται σε όλες της χώρες. Μια ευρεία ποικιλία των αφιερωμένων λεπίδων πριονιών είναι διαθέσιμη ως επιλογή.

Πάντα επιλέξτε τη λεπίδα πριονιών σας με μεγάλη προσοχή. Ρύθμιση της φαλτσογωνίας (εικ. D) Το ρυθμιζόμενο στήριγμα (8) επιτρέπει κοψίματα αριστερών και δεξιών φαλτσογονίων έως 45°. Ο κλίμακας πλαγιών έχει πρότοποθετημένες θέσεις στις 0°, 15°, 30° και 45°.

● Αφήστε το μοχλό στηρίγματος (10). ● Μετατοπίστε το στήριγμα (8) προς τη λεπίδα ● Τραβήξτε το στήριγμα και ρυθμίστε την επιθυμητή φαλτσογονίας χρησιμοποιώντας το κλίμακα. ● Σφίξτε τον μοχλό του στηρίγματος. Ρύθμιση του χτύπου του έμβολου (εικ. A) Το ρυθμιζόμενο χτύπος του εμβόλου εξασφαλίζει ένα τέλειο χτύπο κοπής για διαφορετικά υλικά. ● Μετατοπίστε τον επιλογέα (9) στην επιθυμητή θέση όπως αναφέρεται στον κάτω πίνακα. Ο επιλογέας μπορεί να χειριστεί κατά τη διάρκεια της λειτουργίας.

Αλουμίνιο Μέταλλα μη-σιδερού

Λαμαρίνα - Λεπτές Ρύθμιση του ανεμιστήρα πριονιδιού (εικ. A) Ο ανεμιστήρας πριονιδιού διευθύνει ένα διευθετήσιμο ρεύμα αέρος στη λεπίδα πριονιών για να κρατήσει το κομμάτι προς κατεργασία σαφές του πριονιδιού κατά τη διάρκεια της λειτουργίας. ● Ρυθμίστε τον ανεμιστήρα πριονιδιού χρησιμοποιώντας τον μοχλό (3). Για εργασία με μέταλλα, κατά την χρησιμοποίηση των ψυκτικών και λιπαντικών μέσων και για χρήση με εξαγωγή σκόνης - Ενδιάμεσος Για εργασία με ξύλο και παρόμοια υλικά σε χαμηλή

Για εργασία με ξύλο και παρόμοια υλικά σε υψηλή Συναρμολογώντας το πλαστικό κάλυμμα αντιγρατζουνιάς (εικ. E) Το αντι-γρατσουνιών κάλυμμα στηρίγματος (16) μειώνει τη ζημία στην επιφάνεια (των ευαίσθητων) κομματιών προς κατεργασία ● Κλείστε το κάλυμμα επάνω στο στήριγμα όπως παρουσιάζετε. Τοποθέτηση και αφαίρεση του ένθετου αντί-θραύσματος στήριγμα (εικ. F1 & F2) Το ένθετο αντί-θραύσματος στήριγμα (17) το οποίο τοποθετείται κοντά στη λεπίδα πριονιού μειώνει τη θρυμμάτιση του κομματιού προς κατεργασία. Το ένθετο μπορεί να τοποθετηθεί και στο στήριγμα και στην κάλυψη στηρίγματος. ● Κρατήστε το ένθετο (17) στον προσανατολισμό όπως παρουσιάζεται. ● Για να τοποθετήσετε το ένθετο στο στήριγμα (8): – Γλιστρήστε τις άκρες (18) στα αυλάκια (19). – Γλιστρήστε το ένθετο πίσω στη θέση ενάντια στο στήριγμα. ● Για να τοποθετήσετε το ένθετο στο κάλυμμα (16): – Γλιστρήστε τις άκρες (18) πίσω από τις πλευρές (20). – Ωθήστε το μπροστινό τέλος του ένθετου προς το κάλυμμα. Το ένθετο μπαίνει στη θέση. ● Για να αφαιρέσετε το ένθετο στήριγμα αντιθραυσμάτων κάνετε την ανώτερη διαδικασία στην αντίστροφη διαταγή. Καθαρισμός από τη σκόνη (εικ. G) Ο προσαρμογέας εξαγωγής σκόνης (21) σε συνδυασμό με το κάλυμμα εξαγωγής σκόνης (22) βοηθά το απόσπασμα της σκόνης από την επιφάνεια κομματιών προς κατεργασία, όταν συνδέεται με ένα κατάλληλο σύστημα εξαγωγής ● Τοποθετήστε το κάλυμμα εξαγωγής σκόνης (22) επάνω στον προφυλακτήρα δάχτυλων (5) έως ότου κλείσει. ● Εγκαταστήστε τον προσαρμοστή εξαγωγής σκόνης (21) στο εργαλείο όπως παρουσιάζεται. ● Συνδέστε τη μάνικα ενός κατάλληλου συστήματος εξαγωγής σκόνης με τον προσαρμοστή.

Η εισπνοή σκόνης που δημιουργείτε κατά τον πριόνισμα ξύλου παρουσιάζει ένα σοβαρό κίνδυνο υγείας. Χρησιμοποιείτε πάντα μια συσκευή εξαγωγής σχεδιασμένη σύμφωνα με τις ισχύουσες οδηγίες σχετικά με εκπομπές Καλύτερο είναι να φοράτε μια μάσκα για

Μη χρησιμοποιείτε ένα συστήματα εξαγωγής σκόνης χωρίς κατάλληλη προστασία έναντι σπινθήρων όταν πριονίζετε μέταλλα. Οδηγίες χρήσεως

● Τηρείτε πάντοτε τις οδηγίες ασφάλειας και τους ισχύοντες κανονισμούς. ● Σιγουρευτείτε ότι το τεμάχιο εργασίας είναι καλά ασφαλισμένο. Απομακρύνετε καρφιά, βίδες και άλλους συνδέσμους που ενδέχεται να καταστρέψουν τη ● Βεβαιωθείτε ότι υπάρχει επαρκής χώρος για τη λεπίδα κάτω από το τεμάχιο προς επεξεργασία. Μην κόβετε υλικά που υπερβαίνουν το μέγιστο βάθος κοπής της λεπίδας. ● Χρησιμοποιείτε μόνο κοφτερές λεπίδες πριονιού. Οι ραγισμένες ή λυγισμένες λεπίδες πριονιού πρέπει να αφαιρούνται αμέσως. ● Μην χρησιμοποιείτε το εργαλείο για κοπή σωλήνων ή αγωγών. ● Ποτέ μην χρησιμοποιείτε το εργαλείο σας χωρίς λεπίδα πριονιού. ● Για άριστα αποτελέσματα, κινείτε το εργαλείο απαλά και συνεχώς πάνω στο τεμάχιο εργασίας. Μην ασκείτε πλευρική πίεση στη λεπίδα του πριονιού. Κατήστε το πέλμα επίπεδο πάνω στο τεμάχιο εργασίας. Οταν κόβετε καμπύλες, κύκλους ή άλλα κυκλικά σχήματα, πιέστε το εργαλείο απαλά προς τα εμπρός. ● Περιμένετε μέχρι να ακινητοποιηθεί το εργαλείο πριν αφαιρέσετε τη λεπίδα του πριονιού από το τεμέχιο εργασίας. Μετά το πριόνισμα, η λεπίδα ενδέχεται να είναι πολύ ζεστή. Μην την αγγίζετε. Πριν από τη λειτουργία: ● Βεβαιωθείτε ότι το συγκρότημα μπαταριών σας είναι (πλήρως) φορτισμένο. ● Βεβαιωθείτε ότι οι μπαταρίες έχουν ασφαλίσει στη θέση τους.

Ανοιγμα και κλείσιμο με διακόπτη (εικ. H) Για λογούς ασφαλείας το εργαλείο σας είναι εφοδιασμένο με μια κλειδαριά ασφαλείας. ● Για να ξεκλειδώσετε το εργαλείο, χαλαρώσετε την κλειδαριά ασφαλείας (2). ● Για να ανοίγωστε το εργαλείο πιέστε το διακόπτη μεταβλητής ταχύτητας (1) οπίζει η ● Για να σταματήσετε το εργαλείο απελευθερώστε το διακόπτη. ● Για να κλειδώσετε το εργαλείο σε θέση μη λειτουργίας, ενεργοποιήστε την κλειδαριά

Μετά την χρήση του εργαλείου για μια εκτεταμένη περίοδο στις αργόστροφες ρυθμίσεις, χρησιμοποιήστε το για περ. 3 λεπτά στη μέγιστη no-load ταχύτητα. Πριόνισμα σε ξύλο ● Αν είναι απαραίτητο, σχεδιάστε μια γραμμή ● Θέστε το εργαλείο σε λειτουργία. ● Κρατήστε το εργαλείο πάνω στο τεμάχιο εργασίας και ακολουθήστε τη γραμμή. ● Για πριόνισμα παράλληλα με ένα άκρο του τεμαχίου εργασίας σας, τοποθετήστε την παράλληλη πλάκα οδηγό και οδηγήστε τη σέγα σας κατά μήκος του τεμαχίου εργασίας όπως φαίνεται στην εικ. I. Πριόνισμα σε ξύλο, χρησιμοποιώντας οπή ● Αν είναι απαραίτητο, σχεδιάστε μια γραμμή ● Ανοίξτε με τρυπάνι μια οπή (ελάχιστη ø 12 mm) και εισάγετε τη λεπίδα του πριονιού. ● Θέστε το εργαλείο σε λειτουργία. ● Ακολουθήστε τη γραμμή. ● Για κοπή τέλειων σφαιρικών σχημάτων, τοποθετήστε το μηκόμετρο και ορίστε το στην επιθυμητή ακτίνα (εικ. J). Πριονίζοντας προς ένα προβαλλόμενο άκρος (εικ. K) ● Χρησιμοποιώντας μια συνηθισμένη λεπίδα, πριονίστε έως το προβαλλόμενο άκρος. ● Ολοκληρώστε το πριόνισμα χρησιμοποιώντας μια επίπεδη λεπίδα κοπής.

Καθαρισμός από τη σκόνη (εικ. G) ● Οταν το εργαλείο χρησιμοποιείται σε εσωτερικούς χώρους για παρατεταμένες χρονικές περιόδους, θα πρέπει να συνδέεται με έναν κατάλληλο εξαγωγέα σκόνης. Χρησιμοποιείτε εξαγωγές σκόνης που έχουν σχεδιαστεί σύμφωνα με τις ισχύουσες Οδηγίες για εκπομπή σκόνης.

● Διατηρείτε τις οπές εξαερισμού καθαρές και σκουπίζετε τακτικά το εργαλείο με μαλακό ● Βγάλτε από την πρίζα τον φορτιστή πριν καθαρίσετε το περίβλημα με ένα μαλακό πανί. ● Αφαιρέστε το συγκρότημα μπαταριών πριν καθαρίσετε το Ηλεκτρικό Εργαλείο σας. Πριόνισμα σε μέταλλο ● Τοποθετήστε μια κατάλληλη λεπίδα πριονιού. ● Ακολουθήστε τις οδηγίες που δίνονται ανωτέρω. Διάθεση εργαλείων και περιβάλλον

Χρησιμοποιήστε ένα ψυκτικό λιπαντικό (λάδι κοπής) ώστε να αποφευχθεί η υπερθέρμανση της λεπίδας του πριονιού ή του τεμαχίου εργασίας. Προαιρετικά εξαρτήματα Συμβουλευθείτε τον προμηθευτή σας για περισσότερες πληροφορίες σχετικά με τα κατάλληλα εξαρτήματα. Αυτό περιλαμβάνει: – DE3241 Παράλληλο οδηγό – DE3242 Μπάρα ρύθμισης Είναι διαθέσιμες οι ακόλουθες λεπίδες αντικατάστασης: – DT2048 Λεπίδα κοπής με λεπτά δόντια – DT2075 Λεπίδα κοπής με χοντρά δόντια – DT2160 Λεπίδα κοπής ατσαλιού – DT2074 Επίπεδη λεπίδα κοπής1)

Να μην διατίθεται σε όλες της χώρες.

Το ηλεκτρικό εργαλείο σας DEWALT έχει σχεδιαστεί για μακρόχρονη λειτουργία με ελάχιστη συντήρηση. Για τη συνεχή και ικανοποιητική λειτουργία του χρειάζεται κατάλληλη συντήρηση και τακτικό

Ξεχωριστή συλλογή. Αυτό το προϊόν δεν πρέπει να απορριφθεί με συνηθισμένα σπιτικά απορρίμματα. Εάν κάποια μέρα διαπιστώσετε ότι το προϊόν σας DEWALT χρειάζεται αντικατάσταση ή δεν σας χρησιμεύει πλέον, μην το απορρίψετε με τα σπιτικά απορρίμματα. Κάντε αυτό το προϊόν διαθέσιμο για ξεχωριστή συλλογή.

Η ξεχωριστή συλλογή χρησιμοποιημένων προϊόντων και συσκευασιών επιτρέπει την ανακύκλωση υλικών. Η επανάχρηση ανακυκλωμένων υλικών βοηθάει την προστασία του περιβάλλον και μειώνει την ζήτηση για σπάνια υλικά. Οι τοπικοί κανονισμοί μπορεί να παρέχουν ξεχωριστή συλλογή ηλεκτρικών προϊόντων από κατοικίες, δημοτικές τοποθεσίες απορριμμάτων ή από τον έμπορα όταν αγοράσατε το καινούργιο Η DEWALT δίνει τη δυνατότητα συλλογής και ανακύκλωσης των προϊόντων της που έχουν συμπληρώσει τη διάρκεια ζωής τους. Για να κάνετε χρήση της υπηρεσίας, επιστρέψατε το προϊόν σας σε εξουσιοδοτημένο κέντρο επισκευών, όπου θα το παραλάβουν προς ανακύκλωση. Λίπανση του κυλίνδρου του οδηγού (εικ. C) ● Βάλτε μια σταγόνα λαδιού στον κύλινδρο οδηγού (7) σε τακτικά χρονικά διαστήματα για να αποτρέψετε το μπλοκάρισμα.

Ενημερωθείτε για το πλησιέστερο κέντρο επισκευών της περιοχής σας, επικοινωνώντας με τα γραφεία της DEWALT στη διεύθυνση που αναγράφεται στο εγχειρίδιο. Επίσης, για να πληροφορηθείτε τα εξουσιοδοτημένα κέντρα επισκευών της DEWALT και τις λεπτομέρειες και τους αρμόδιους των υπηρεσιών που παρέχονται μετά την πώληση, μπορείτε να ανατρέξτε στο Διαδίκτυο στη διεύθυνση: www.2helpU.com

Συγκρότημα μπαταριών Τα συγκροτήματα μπαταριών μακράς διαρκείας πρέπει να επαναφορτίζονται όταν δεν μπορούν να παράγουν επαρκή ισχύ για εργασίες που γίνονταν εύκολα προηγουμένως. Στο τέλος του χρόνου ζωής τους, να πετάτε τις μπαταρίες λαμβάνοντας υπόψη τις επιπτώσεις στο περιβάλλον. ● Αδειάστε εντελώς τα συγκροτήματα μπαταριών και μετά βγάλτε τα από το εργαλείο. ● Οι μπαταρίες Li-Ion είναι ανακυκλώσιμες. Μεταφέρετέ τις στην αντιπροσωπεία ή σε τοπικό σταθμό ανακύκλωσης. Τα συγκροτήματα μπαταριών που θα συγκεντρωθούν θα ανακυκλωθούν ή θα διατεθούν κατάλληλα.

● 30 ΗΜΕΡΩΝ ΕΓΓΥΗΣΗ ΙΚΑΝΟΠΟΙΗΤΙΚΗΣ

Εάν δεν είστε πλήρως ικανοποιημένοι από την απόδοση του εργαλείου σας DEWALT, απλώς επιστρέψτε το εντός 30 ημερών, πλήρες όπως το αγοράσατε, από το εξουσιοδοτημένο Κατάστημα DEWALT, για πλήρη επιστροφή χρημάτων. Πρέπει να προσκομιστεί απόδειξη ● ΕΝΟΣ ΕΤΟΥΣ ΣΥΜΒΟΛΑΙΟ ΓΙΑ ΠΛΗΡΕΣ ΣΕΡΒΙΣ ● Εάν χρειάζεστε συντήρηση ή σέρβις για το εργαλείο σας DEWALT, εντός 12 μηνών από την αγορά, αυτό μπορεί να γίνει δωρεάν σε εξουσιοδοτημένο Κατάστημα Service. Πρέπει να προσκομιστεί απόδειξη αγοράς. Η συντήρηση/ service περιλαμβάνει εργασία και ανταλλακτικά για τα ηλεκτρικά εργαλεία DEWALT. ● ΕΝΟΣ ΕΤΟΥΣ ΠΛΗΡΗΣ ΕΓΓΥΗΣΗ ● Εάν το προϊόν σας της DEWALT παρουσιάζει ανωμαλία οφειλόμενη σε ελάττωμα των υλικών ή της κατασκευής εντός 12 μηνών από την ημερομηνία της αγοράς, εγγυώμαστε τη δωρεάν αντικατάσταση όλων των ελαττωματικών μερών, ή κατά την κρίση μας, τη δωρεάν αντικατάσταση ολόκληρης της μονάδας υπό την προϋπόθεση ότι: ● Δεν έχει γίνει κακή μεταχείριση του ● Δεν έχει επιχειρηθεί επισκευή από μη εξουσιοδοτημένο άτομο. ● Θα προσκομιστεί απόδειξη της ημερομηνίας Για να εντοπίσετε το πλησιέστερο εξουσιοδοτημένο Κατάστημα Service, παρακαλείσθε να τηλεφωνήσετε στο πλησιέστερο Κατάστημα Service της εταιρίας μας (βλέπε παρακάτω). Εναλλακτικά, μια λίστα εξουσιοδοτημένων Κατάστηματων Service DEWALT και πολλές λεπτομέρειες σχετικά με την υπηρεσία after-sales είναι διαθέσιμες στο Internet στη διεύθυνση www.2helpU.com.
