GEBRUIKSAANWIJZING DC308KL DEWALT

U heeft gekozen voor een machine van DeWALT. Jarenlange ervaring, voortduren de Produktontwikkeling en innovatie makeen DeWALT tot een betrouwbare partner voor de professionele gebruiker.

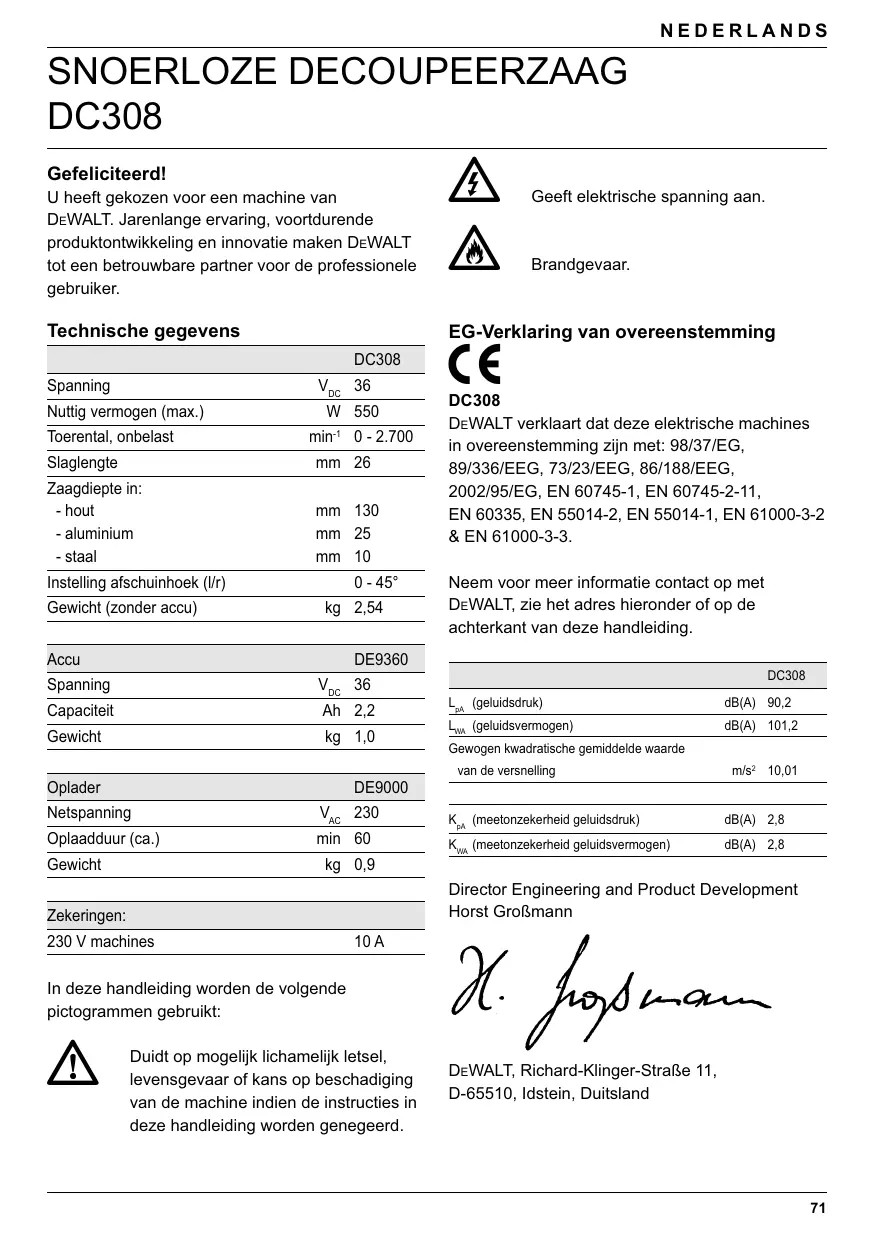

Technische gegevens

	DC308
Spanning	VDC	36
Nuttig vermogen (max.)	W	550
Toerental, onbelast	min-1	0 - 2.700
Slaglengte	mm	26
Zaagdiepte in:
- hout	mm	130
- aluminium	mm	25
- staal	mm	10
Instelling afschuinhoek (l/r)		0 - 45°
Gewicht (zonder accu)	kg	2,54

Accu		DE9360
Spanning	VDC	36
Capaciteit	Ah	2,2
Gewicht	kg	1,0

Oplader		DE9000
Netspanning	VAC	230
Oplaadduur (ca.)	min	60
Gewicht	kg	0,9

Zekeringen:
230 V machines	10 A

In deze handleiding worden de volgende pictogrammen geleukt:

Duidt op möglichk lichamelijk letsel, levensgevaar of kans op beschadiging van de machine indien de instructies in deze handleiding worden genexeerd.

Geeft elektrische spanning aan.

Brandgevaar.

EG-Verklaring van overeenstemming

DC308

DeWALT verkaart dat deutsche elektrische machines in overeenstemming zich met: 98/37/EG, 89/336/EEG, 73/23/EEG, 86/188/EEG, 2002/95/EG, EN 60745-1, EN 60745-2-11, EN 60335, EN 55014-2, EN 55014-1, EN 61000-3-2 & EN 61000-3-3.

Neem voor meer informatie contact op met DeWALT, zie het adres hieronder of op de achterkant van deze handleiding.

	DC308
LpA(geluidsdruk)	dB(A)	90,2
LWA(geluidsvermögen)	dB(A)	101,2
Gewogen kwadratische gemiddelde waarde van de versnelling	m/s2	10,01
KpA(meetonzekerheid geluidsdruk)	dB(A)	2,8
KWA(meetonzekerheid geluidsvermögen)	dB(A)	2,8

Veiligheidsinstructies

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap

Waarschuwing! Lees alle veiligheidswaarschuwingen en alle voorschriften. Wanner de volgende waarschuwingen en voorschriften nicht in acht worden genomen, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.

Bewaar alle waarschuwingen en instructies zorgvuldig!

Het hierna gebruikte begrip „elektrisch gereedschap"HSVt betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) of op een accu (snoerloos).

1 Veiligkeitwerkgeving
a Houd uw werkomgeving schoon en opgeruimd.

Een rommelige en een onverlichte werkomgeving kan tot oncevallen leiden.

b Werk met de machine nicht in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, gassen of stof bevinden.

Elektrische gereedschappen veroorzaken vonden die het stof of de dampen tot ontsteking kuren brengen.

c Houd kinderen en andere Personen tijdens het gebruik van het elektrische gereedschapuit de buurt.

Wanner u worden afgeleid, kurz u de contrôle over het gereedschap verliezen.

2 Elektrische veilgheid
a De netstekker van het gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde gereedschappen.

Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok.

b Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten.

Er bestaat een verhoogd risico voor een elektrische schok wanner uw lichaam geaard is.

c Houd het gereedschap uit de buurt van regen en vocht.

Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok.

d Gebruik het snoer Niet voor een verkeerd doel. Gebruik het snoer Niet om het gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende delen.

Beschadigde of in de war geraakte snoeren vergroten het risico van een elektrische schok.

e Wanner u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlengsnoeren te gebruiken die voor gebruik buitenshuis zijn goedgekeurd.

Het gebruik van een voor gebruik buitenhuis geschikt verlengsnoer beperkt het risico van een elektrische schok.

a Wees alert, let goed op wat u doet en gamet verstand te werk bij het gebruik van elektrische gereedschappen. Gebruik elektrisch gereedschap Niet wonneer umoe bent of onder invloed staat van drugs, alcohol of medicijnen.

Een moment van onoplettendheid bij het gebruik van het gereedschap kan tot ernstige verwondingen leiden.

b Draag persoonlijke beschemende uitrusting. Draag.altijd een veiligheidsbril.

Het dragen van persoonlijke beschemende uitrusting zoals een stofmasker, slipvaste werksochoenen, een verilgheidshelm of gehoorbescheming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, verminder het risico van verwondingen.

c Voorkom per ongeluk inschakelen.

Controleer of de schakelaar in de uit-stand staat voordat u de stekker in het stopcontact steekt.

Wanner u bij het dragen van het gereedschap uw vinger aan de schakelaar hebt of wanner u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden.

d Verwijder instelgereedschappen of schroefsleutels voordat u het gereedschap inschakelt.

Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden.

e Reik Niet te ver. Zorg er aktijd voor dat u stevig staat en in evenwicht blijft.

Daardoor cunt u het gereedschap in onverwachtete situatuies beter onder controle houden.

f Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen.

Loshangende kleding, sieraden en lange haren können door bewegende delen worden meegenomen.

g Wanneer stofafzigings- of stofopvang- Voorzieningen können worden gemonteerd, dient u zich ervan te verzekeren dat deze zijn aangesloten en juist worden gebruikt.

Het gebruik van stofopvangvoorzieningen beperkt het gevaar door stof.

4 Gebruik en onderhoud van elektrische gereedschappen

a Overbelast het gereedschap Niet. Gebruik voor uw toepassing het waarvoortbestemde elektrische gereedschap.

Met het passende elektrische gereedschap werkt u beter en veiliger binnen het aangegeven capaciteitsbereik.

b Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is.

Elektrisch gereedschap dat nicht meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd.

c Trek de stekker uit het stopcontact en/of verwijder de accu voordat u het gereedschap instelt, toebehoren wisselt of het gereedschap wegelt.

Deze voorzorgsmaatregel voorkomt onbedoeld starten van het gereedschap.

d Bewaar nicht-gebrukte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap Niet gebruiken door personen die er net mee vertrouwd zijn en deze aanwijzingen net hebben gelezen. Elektrische gereedschappen zijn gevaarlijk wanneer deze door onervaren Personen worden gebruikt.

e Verzorg het gereedschap zorgvuldig. Controller of bewegende delen van het gereedschap correct functioneren en nicht vastklemmen en of onderdelen zodanig gebroken of beschadigd zijn dat de werkung van het gereedschap nadelig worden beinvloed. Laat beschadigde delen repareren voordat u het gereedschap gezruikt.

Veel ongevalten hebben hun oorzaak in slecht onderhouden elektrische gereedschappen.

f Houd snijdende inzetgereedschappen scherp en schoon.

Zorgvuldig onderhoden snijdende
inzetgereedschappen met scherpe snijkanten
klemmen minder snel vast en zich gemakkelijker
te geleiden.

g Gebruik elektrische gereedschappen, toebehoren, inzetgereedschappen en dergelijkke volgens deze aanwijzingen.

Let waar bij op de arbeitsomstandigheden en de uit te voeren werkzaamheden.

Het gebruik van elektrische gereedschappen voor andere dan de Voorziene toepassingen kan tot gevaarlijke situatuies leiden.

5 Gebruik en onderhoud van accugereedschappen

a Controller of de schakelaar in de uit-stand staat voordat u de accu in het gereedschap steekt.

Wonneer bij het aanbrengen van een accu in elektrisch gereedschap de schakelaar in de aan-stand staat, kan dit tot ongevallen leiden.

b Laad accu's alleen op in opladers die door de fabrikant zich gespecifieerd.

Voor een oplader die voor een bepaald type accu geschikt is, bestaat brandgevaar wonneer hij met andere accu's worden gebruikt.

c Gebruik elektrische gereedschappen alleen met de waarvoort bedoelde accu's.

Het gebruik van andere accu's kan leiden tot verwondings- en brandgevaar.

d Houd accu's die nicht in gebruik zich uit de buurt van metalen voorwerpen zoals paperc lips, Munten, sleutels, spijkers, schroeven en anderekleine metalen voorwerpen die overbrugging van de contacten kannen veroorzaken.

Kortsluiting tussen de accucontacten kan brandwonden of brand tot gevolg hebben.

e Bij verkeerd gebruik kan vloeistof uit de accu lekken. Voorkom contact. Spoel in geval van onvoorzien contact met water af. Wanner de vloeistof in de ogen komt, dient u bovendien een arts te raadplegen.

Uit de accu gelekte vloeistof kan huidirritaties of brandwonden veroorzaken.

6 Service
a Laat het gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele verrangingsonderdelen.

Daarmee wordt gewaarborgd dat de veiligheid van het gereedschap in stand blijft.

Aanvullende veiligheidsinstructies voor accu's en opladers

Zorg ervoor dat de accu droog en schoon is voordat u hem in de oplader plaatst.
- Draag de oplader nooit aan het netsnoer. Trek Niet aan het snoer om de stekker uit het stopcontact te verwijderen. Houd het snoer uit de buurt van warmtebronnen, olie en scherp eranden.
- Defecte of beschadigde snoeren dieren dooreen erkend DeWALT servicecentrum te worden verrangen. Probeer nooit om de machine zichte repareren.
- Stel de oplader Niet bloot aan vochtige of natte omstandigheden.
- Probeer geen natte accu's op te laden.
- Probeer nooit een accu open te make.
- Laad alleen accu's op met de in deze handleiding vermelde specificaties. Probeer geen Niet-oplaadbare batterijen op te laden.
- Volg altijd de instructies achterin voor het afdanken van accu's.

• Indien nicht in gebruik, dienen opladers en accu's te worden opgeborgen in een droge, afsluitbare plaats, buiten bereik van kinderen.

Transport

DeWALT Li-Ion-accu's zijn in overeenstemming met het handboek UN Manual of Tests and Criteria (ST/SG/AC. 10/11/Rev.3 Deel III, Onderafdeling 38,3) conform de UN Aanbevelingen over het Transport van Gevaarlijke Stoffen.

• De accu's hebben een effectieve bescherming gegen interne overdruk en kortsluiting.
• Er zijn de vereiste maatregelen getroffen ter voorkoming van breuk door geweld en gevaarlijke gegenstroom.
  -Het equivalente lithiumgehalte ligt onder de relevante grenswaarde.

DeWALT Li-Ion-accu's zijn vrijgesteld van nationale en internationale bepalingen die gelden voor gevaarlijke stoffen. Deze bepalingen treden toch in werkung wanner meerere accu's tegelijk getransporteerd worden.

• Zorg ervoor dat de accu's verpakt worden in overeenstemming met de bepalingen voor gevaarlijke stoffen zoals hierboven beschreiben, om kortsluiting te voorkomen.

Labels op de oplader en op de accu

De labels op de explader en op de accu lien de volgende pictogrammen zich:

Lees voor het gebruik de handleiding

Voor oplaadduur zie technische gegevens.

Niet aan water blootstellen

Niet met geleidende voorwerpen aan de contactpuntenkommen

Geen beschadigde accu's laden

Geen beschadigde opladers gebruiken

Alleen laden bij temperaturen:tussen 4^ en 40^

Beschadigd snoer direct latenvervangen

Probleem met de oplader

Probleem met de accu

Versleten accu's dienen op milieubewuste wijze te worden verwerkt

Verbrand de accu nooit

Alleen laden met speciale DeWALT-opleaders

Inhoud van de verpakking

De verpakking bevat:

1 Snoerloze decoupeerzaag
1 Zaagbladset
1 Anti-splinterplaat
1 Anti-kraszool
1 Stofafzuigmantel
1 Stofafzugadapter
1 Accu (DC308K)
2 Accu's (DC308KL)
1 Oplader
1 Transportkoffer (alleen voor K-modellen)
1 Handleiding
1 Onderdelentekening

N.B.: Accu's en opladers zichn Niet inbegrepen bij N-modellen.

• Controller de machine,失落 onderden en accessoires op transportschade.
• Lees deze handleiding rustig en zorgvuldig door voordat u met de machine gaat werken.

Beschrijving (fig. A)

Uw decoupeerzaag DC308 is ontworpen voor het professioneel zagen van hout, staal, aluminium, plastic en keramische materialen.

1 Schakelaar voor elektronisch regelbaar toerental
2 Vergrendeling
3 Regeling zaagselblower
4 Zaagbladvergrendeling

5 Vingerbescherming
6 Zaagbladhouver
7 Geleiderol
8 Bodemplaat
9 Schakelaar pendulumbeweging
10 Zaagschoenhendel
11 Accu

Oplader

Uw DE9000 oplader is geschikt voor DEWALT Li-Ion-accu's van 36 V bij 2,2 Ah (DE9360).

11Accu

12 Ontgrendelingsknop
13 Oplader
14 Oplaadindications (rood)

De elektrische motor is ontwikkeld voor een bepaalde spanning. Controleer algtd of de accuspanning overeenkomt met de waarde op het typeplaatje. Controleer tevens of de ingangsspanning van de oplader overeenkomt met uw netspanning.

Uw DeWALT-oblader is dubbel geisoleerd overeenkomstig EN 60335.

Vervangen van het snoer of de stekker

Als de stekker of het snoer worden verrangen, moet de oude stekker c.q. het oude snoer worden weggegooid. Het is gevaarlijk om de stekker van een los snoer in het stopcontact te steken.

Gebruik van verlengsnoeren

Gebruik verlengsnoeren alleen in uitersteoodzak. Gebruik een goedgekeurd snoer dat beantwoordt aan het vermogen van de oplader (zie technische gegevens). De minimum geleiderdikte is 1mm^2 de maximum snoerlengthe is 30m

Monteren en instellen

• Verwijder vóor het monteren en instellen.altijd de accuuit de machine.
• Schakel de machine algid uit alvorens de accu aan te brengen of te verwijderen.

Gebruik uitsluitend DeWALT-accu's en -oplanders.

Aanbrengen en verwijderen van de accu (fig. A)

• Breng de accu (11) aan door hem op een lijn met de houder op de machine te brengen. Schuif de accu in de houder en duw totdat de accu op+zijn plaats vastklikt.
• Verwijder de accu door de ontgrendelknop (12) in te drukken en gewijktijdig de accu uit de houder te trekken.

Opladen van de accu (fig. A & B)

Controllerer aktijd de netspanning, voordat u de accu oplaadt. Als de netspanning normalaal aanwezig is, maar de accu Niet worden opgeladen, breng dan uw oplader maar een erkend DEWALT Service-center. Tijdens het opladen+kunnen oplader en accu warm aanvoelen. Dit is normalaal en duidt nicht op een defect.

Laad de accu Niet op bij omgevings-temperatureen < 4^ of >40^ . Aanbevolen oplaadtemperatuur: ca. 24^ .

• Plaats de accu (11) in de oplader (13) zoals afgebeeld en steek de stekker van de oplader in het contact. Let erop dat de accu goed in de oplader zit. De rode oplaadindicaties (14) knipperen volgens de laadtoestand van de accu.
• Na het opladen branden de oplaadindicaties continu. De oplader schakelt automatisch over�de compensatiestand.
• De accu kan op elk gewenst moment uit de oplader worden gehaald of voor onbepaalde vrij in de op het net aangesloten oplader blijven zitten.
• De rode oplaadindications beginnen snel te knipperen als het laden problemen oplevert. Steek de accu opnieuw in de oplader of probeer een andere accu. Breng, indien nodig, uw oplader maar een erkend DEWALT Service-center.
• De rode oplaadindications beginnen snel te knipperen, eenmaal kort gevolgd door eenmaal lang als er een probleem met de oplader is. Breng de machine maar een erkend Service-center.
• Sommige energiebronnen (zoals generatoren of spanningsomvormers) können tijdelijke laadproblemen veroorzaken. De rode oplaadindications (14) knipperen dan samen tweemaal snel gevolgd door een pauze.

Dit kan meerere malen voorkomen. Zodra het möglich is, schakelt de oplader automatisch waar maar de laadstand.

Oplaadproces (fig.B)

Zie de onderstaande tabel voor de laadtoestand van de accu.

Laadtoestand
1 lamp knippert	< 33%
1 lamp knippert, 1 lamp aan	33-66%
1 lamp knippert, 2 lampen aan	66-99%
3 lampen aan	100%

Automatische regeneratie

In de automatische regeneratiestand
worden de individuèle cellen
in de accu gecompenseerd of
gebalanceerd op de maximale
capaciteit van de accu. Accu's
wordenijdere week geregenereerd
of wanner de accu Niet meer
dezelfde prestatie levert.

• Voor het regenereren van uw accu staat u de accu in de oplader. Laat de accu tenminste 8aar in de oplader.

Vertraagd opladen van heter/koude accu's

Wonneer een te hete of te koude accu in de oplader worden geplaatst, worden het oplaadproces automatisch uitgesteld. Als de accu een geschikte temperatuur heeft bereikt, schakelt de oplader automatisch over maar de laadstand. Hierdoor worden een lange levensduur van de accu gegarandeerd.

De accu is beschermd gegen volledige ontlading wonneer hij in de machine gebruikt worden.

Aanbrengen en verwijderen van het zaagblad (fig. C)

Het gereedschapsloze zaagbladwisselsysteme garandeert een even snelle als eenvoudige zaagbladwissel.

• Open de zaagbladbouder (6) door de zaagbladvergrendeling (4) volledig in te trekken.

• Steek het zaagblad in de zaagbladhouder (6) door de achterkant van het blad in de groef van de geleiderol (7) te voeren.

• Ontkoppel de zaagvladvergrendeling (4).
• Om het zaagblad te verwijderen, trekt u de zaagbladvergrendeling volledig in en trekt het zaagblad uit de houder.

Zaagbladen

Zaagbladtype	Toepasseningen
Fijngetand zaagblad	voor vlakke, rechte zaagsneden
Grofgetand zaagblad	voor snelle, rechte zaagsneden
Zaagblad voor metaal	voor ferro- en non-ferro-metalen
Afwerkzaagblad1)	voor het afwerken van zaagsneden langs een muur of hoek.

1) Niet in alle landen verkrijgbaar.

Een breed德拉 aan speciale zaagbladen is als optie beschikkaar.

Kies uw zaagblad.altijd met grote zorg.

Instellen van de afschuinhoek (fig. D)

Met de instelbare zaagschoen (8) können zowel linkse alsrechtse aftschuinhoeken tot 45^ worden gezaagd. De aftschuinschaal heeft vooringestelde posities op 0^ , 15^ , 30^ en 45^ .

• Laat de zaagschoenhendel (10) los.
  Schuif de zaagschoen (8)aar het zaagblad.
  Kantel de zaagschoen en stel de gewenste aftschuinhoek in met behulp van de schaal.
  Zet de zaagschoenhendel vast.

Instellen van de pendulumbeweging (fig. A)

De instelbare pendulumbeweging garandeert een perfecte zaagbeweging voor verschillende materialen.

Schuif de schakelaar (9) maar de gewenste positie volgens onderstaande tabel.

De schakelaar kanijdens gebruik worden gehanteerd.

Pos.	Hout	Metaal	Kunststoffen
3	Snelle sneden	-	PVC
2	Dikke werkstukken	-	Fiberglass Acryl
1	Multiplex	Aluminium	-
	Spannplaat	Non-ferro	-
0	Dunne werkstukken	Bladmetaal	-
	Fijne sneden

Instellen van de zaagselblazer (fig. A)

De zaagselblazer voert een instelbare luchtstroom\ aar het zaagblad om het werkstuk tijdens gebruik\ vrij van zaagsel te houden.

• Stel de zaagselblazer in met behulp van de hendel (3).

• Laag Voor het werkken met metalen, waar bij koel- en smeermiddelen worden gezruikt, en voor gezruik met stofafzuiig.

• Midden Voor het werkken met hout en soortgelijke materialen bij een lage snelheid.
• Hoog Voor het werkken met hout en soortgelijke materialen bij een hoge snelheid.

Monteren van de plastic anti-kraszool (fig. E)

De anti-kraszool (16) beperkt de schade aan het oppervlak van (gevoelige) werkstukken.

• Klik het deksel op de schoen zoals afgebeeld.

Monteren en verwijderen van de anti-splinterplaat (fig. F1 & F2)

De anti-splinterplaat (17), dat zich bij het zaagblad zit, beperkt het splinteren van het werkstuk. Het inzetstuk kan zowel in de zaagschoen als in het schoendeksel worden gemonteerd.

• Houd de planta (17) in de orientatie Zoals afgebeeld.

• Om de planta in de zaagschoen (8) te monteren: - Schuif de randen (18) in de groeven (19).

• Schuif de planta terug in positie gegen de zaagschoen.

• Om de planta in het deksel (16) te monteren:

• Schuif de randen (18) ache ter de ribben (20).

• Duw de voorzijde van deplaat waar het deksel toe. Deplaat klikt op+zijn plaats.

• Om de anti-splinterplaat te verwijderen, volgt u het bovenstaande proces in omgekeerde volgorde.

Stofafzuiiging (fig. G)

De stofafzuigadapter (21) helpt in combinatie met de stofafzuigmantel (22) de stof van het werkstukoppervlak te verwijden, wanner ze zijn aangesloten aan een geschikt stofafzuigsysteme.

• Plaats de stofafzuigmantel (22) op de vingerbescherming (5) totdat hij op+zijn plaats klikt.
• Monteer de stofafzugadapter (21) aan de machine zoals afgebeeld.
• Sluit de slang van een geschikt stofafzuigsystem aan de adapter.

Het inademen van stof bij het verwerken van hout vormt een series gezondheidsrisico. Sluit altijd een stofafzuigsystem aan dat voldoet aan de geldende richtlijn voor stofemissie. Draag bij voorkeur een stofmasker.

Gebruik bij het zagen van metaal een stofafzuigsystemeem met vonkendorve.

Aanwijzingen voor gebruik

• Neem.altijd de veiligheidsinstrcties in acht en houdt u aan de geldende voorschriften.
• Zorg ervoor dat alle te bewerken materialen stevig bevestigd zijn. Verwijder spijkers, schroeven en andere voorwerpen die het zaagblad können beschadigen.
• Controller of er aan de onderkant van het werkstuk voldoende ruimte voor het zaagblad is. Zaag geen materialen die de maximum zaagdiepte van het zaagblad overschrijden.
• Gebruik uitsluitend scherpe zaagbladen. Vervang beschadigde of verbogen zaagbladen onmiddelijk.
• Gebruik de machine Niet voor het zagen van pijpen en buizen.

• Laat de machine uitsluitend draaien met gemonteerd zaagblad.

• Beweeg de machine tijdens het zagen algid rustig en geldijkmatig voort en oefen geen zijdelingsse druk op het zaagblad UIT. Zorg ervoor dat de bodemplaat geheel op het werkstuk rust. Bij het zagen van bogen, cirkels of andere ronde vormen zeer langzaam duwen.

• Verwijder het zaagblad uit het werkstuk wanner de machine helemaal stilstaat. Raak het zaagblad Niet aan onmiddelijk na het zagen. Het zaagblad kan erg heet+zijn.

Voor gebruik:

Zorg dat de accu (helemaal) is opgeladen.
Zorg dat de accu goed op deplaats zit.

In- en uitschakelen (fig. H)

Om veiligheidsredenen is uw machine voorzien van een ontgrendelknop.

• Om de machine te ontgrendelen, THATU DE vergrendeling (2) los.
• Druk op de schakelaar (1) om de machine te starten. Het toerental van de machine worden bepaald door de druk die op de schakelaar worden uitgeoefend.
• Stop de machine door de schakelaar los teCTX.
• Om de machine in de uit-stand the blokkeren, activeert u de vergrendeling.

Laat de machine ca. 3 Minutes op de maximum onbelaste snelheid draaien, nadat u haar gedurende langeijd in lage snelheidsinstellungen heeft gebruikt.

Zagen in hout

• Teken eventuele een zaaglijn.
• Schakel de machine in.
• Houd de machine gegen het werkstuk en volg de zaaglijk.
• Monteer voor zaagsneden die parallel met derand van het werkstuk lopen de parallelgeleider en ga te werk als afgebeeld in figuur I.

Zagen in hout met voorboren

• Teken eventuele een zaaglijn.

• Boor een gat (ø minimaal 12 mm) en voer het zaagblad in.

• Schakel de machine in.

• Volg de zaaglijk.
• Gebruik voor het zagen van Ronde vormen de zaagspil en stel de juiste straal in (fig. J).

Zagen tot aan opstaande randen (fig. K)

• Zaag tot aan de opstaande rand met behulp van een standardzaagblad.
• Voltooi de zaagsnede met behulp van een afwerkzaagblad.

Stofafzuiiging (fig. G)

• Wonneer de zaagmachine gedurende lange tijd binnenshuis worden gebruikt,要去en stofafzuginstallatie worden gebruikt. Gebruik een stofafzuiger die voldoet aan de geldende richtlijnen voor stofemissie.

Zagen in metaaal

• Monteer het gewenste zaagblad met de juiste vertanding.
  Ga te werk zoals hierboven beschreiben.

Gebruik een koelmiddel (smeerolie) om oververhitting van het zaagblad en/of het werkstuk te voorkomen.

Opties

Uw dealer verstrekt u graag de nodige informatatie over de juiste accessoires.

Hieroth behoren:

• DE3241

Parallelgeleider

• DE3242

Justeerbalk

De volgende verwangingsbladen zijn verkrijgbaar:

DT2048

Fijngetand zaagblad

-DT2075

Grofgetand zaagblad

DT2160

Zaagblad voor metaal

DT2074

Afwerkzaagblad1)

1) Niet in alle landen verkrijgbaar.

Onderhoud

Uw DEWALT-machine is ontworpen om gedurende lange tijd probleemloos te functioneren met een minimum aan onderhoud.

Een juiste behandeling en regelmatige reiniging van de machine garanderen een hoge levensduur.

Smeren van de geleiderol (fig. C)

• Breng regelmatig een druppel olie aan op de geleiderol (7) om vastlopen te voorkomen.

Reiniging

• Trek de stekker van de oplader uit het stopcontact voordat u de behuizing met een zachtde doek reinigt.
• Verwijder de accu voordat u de machine reinigt.
• Houd de ventilatiesleuven vrij en maak de behuizing regelmatig schoon met een zachte doek.

Milieu

Gescheiden inzameling. Dit product mag nicht met het gewone huishoudelijkke afval worden weggegooid.

Wonneer uw oude DeWALT-product aan verranging toe is of het u Niet langer van Dienst kan+zijn,gooi het dan Niet bij het huishoudelijk afval.

Zorg ervoor dat het product gescheiden kan worden ingezameld.

Door gebrukke producten en
verpakkingen gescheiden in te
zamelen, worden de materialen
gerecycled en opnieuw gebruikt.
Hergebruik van gerecyclede materialen
voorkomt milieuervuiling en vermindert
de vraag maar grondstoffen.

Inzamelpunten voor gescheden inzameling van elektrische huishoudproducten bij gemeentelijkke vuilnisbergen of bij de verkoper waar u een nieuw product koopt, hunnen aanplaatselijke voorschriften gebonden zijn.

DeWALT biedt de möglichkheid tot inzamelen en recyclen van afgedankte DeWALT-producten.

Om gebruik te makes van deze service,
retourneert u het product waar een van de erkende
servicecentra, die deze producten voor ons
verzamelt.

U kurz het adres van het dichtstbijzijdene servicecentrum opvragen via de adressen op dechterzijde van deze handleiding. U kurz ook een lijst van once servicecentra en meer informatie m.b.t. once klantenservice vinden op het volgende Internet-adres: www.2helpU.com

Accu

De accu met een lange levensduur要去 worden opgeladen als deze Niet meer voldoende voeding levert bij werkzaamheden die erder probleemloos werden uitgevoerd. Voer de accu aan het einde van de technische levensduur op een milieuvriendelijkme manier af.

• Laat de accu volledig leeglopen en verwijder hem verrolgensuit de machine.
• Li-ion-accu's zijn recycleraar. Breng ze maar uw handelaar of uwplaatselijke verwerkingscentrum. De ingezamelde accu's worden dan op een milieuvriendelijk maneer gerecycled of afgevoerd.

GARANTIE

30 DAGEN "NIET GOED, GELD TERUG" GARANTIE

Indien uw DeWALT elektrisch gereedschap om welke reden dan ook nicht geheel aan uw verwachtingen voldoet, stuart u het dan compleet zoals bij aankoop binnen 30 dagen terug maar DeWALT, samen met uw aankoopbewijs en uw rekeningnummer. U ontvangt dan uw geld terug.

- 1 JAAR Gratis SERVICE-CONTRACT

Mocht uw DeWALT elektrisch gereedschap binnen 12 maanden na aankoop nazicht of reparatie behoeven, dan worden deze werkzaamheden gratis uitgevoerd in onze Service-centers op vertoon van het aankoopbewijs. Stuur uw machine rechtsstreeks of via uw dealer maar een erkend DeWALT Service-center.

1JAAR GARANTIE

Mocht uw DeWALT elektrisch gereedschap binnen 12 maanden na datum van aankoop defect raken tengevolge van materiaal- of constructiefouten, dan garanderen wij de kosteloze verranging van alle defecte delen of van het hele apparaat, zulks ter beoordeling van DeWALT, op voorwaarde dat:

• het produit Niet fouitief gebruikt werden
• het produit nicht gerepareerd is door onbevoegden
• het aankoopbewijs met.daarop de aankoopdatum worden overdlegd

Informeer bij uw dealer of bij het DeWALT-hoofdkantoor maar het adres van het dichtstbijzijnde Service-center (zie de weiterzijde van deze handledging). Een overzicht van erkende DeWALT Service-centers en nadere informatatie over unsere service vindt u ook op Internet: www.2helpU.com.

BATTERIDREVET STIKKSAG

DC308

Gratulerer!

Du har valgt et DeWALT verktoy. Arelang erfaring, konstant produktutvikling og fornyelse gjor DeWALT til en av de mest pälitelige partnere for profesjonelle brukere.

Tekniske data

	DC308
Spenning	VDC	36
Utgangseffekt (max)	W	550
Turtall, ubelastet	min-1	0 - 2.700
Slaglengde	mm	26
Sagedybde i:
- tre	mm	130
- aluminium	mm	25
- stål	mm	10
Justering av avfasingsvinkelen		0 - 45°
Vekt	kg	2,54
Batteripakke		DE9360
Spenning	VDC	36
Kapasitet	Ah	2,2
Vekt	kg	1,0
Lader		DE9000
Nettspanning	VAC	230
Ladetid (ca.)	min	60
Vekt	kg	0,9
Sikring:
230 V		10 A
