GEBRUIKSAANWIJZING DW333K DEWALT

Te gebruiken samen met handieiding nummer 586831 -00. WAARSCHUWING: Om het risico op ernstig persoonlÿk letsel te verminderen, zet u de machine uit en ontkoppelt u deze van de stroomvoorziening voordat u begint met schoonmaken. Het onbedoeld opstarten kan letsel veroorzaken.

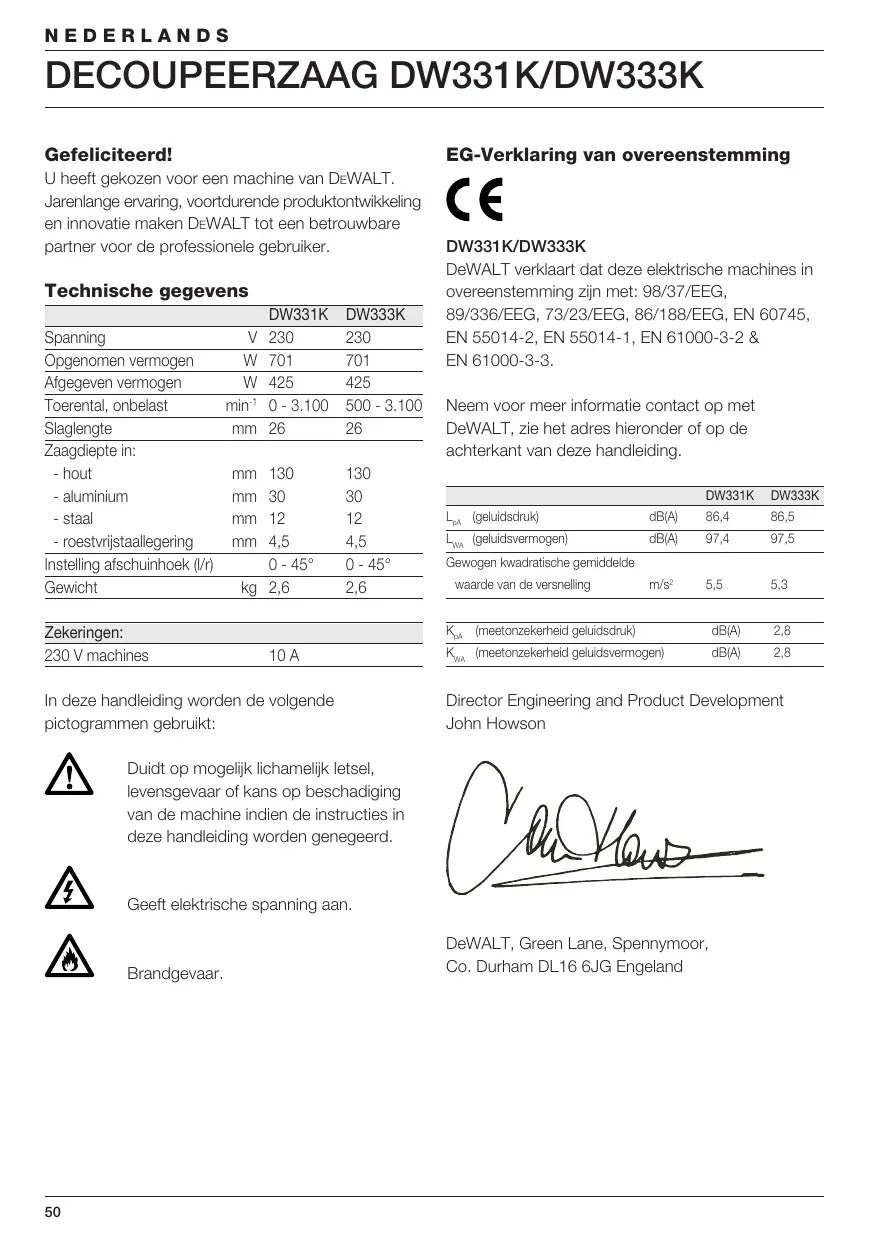

Gefeliciteerd! U heeft gekozen voor een machine van DEWALT. Jarenlange ervaring, voortdurende produktontwikkeling en innovatie maken DEWALT tot een betrouwbare partner voor de professionele gebruiker. Technische gegevens DW331K __DW333K EG-Verklaring van overeenstemming

DW331K/DW333K DeWALT verklaart dat deze elektrische machines in overeenstemming zin met: 98/37/EEG, 89/336/EEG, 78/23/EEG, 86/188/EEG, EN 60745, Spanning V_230 230 EN 550142, EN 55014-1, EN 61000-3-2 & Opgenomen vermogen W_701 701 EN 61000-3-8. Afgegeven vermogen W_425 425 Tosrental, onbelast min _0-3.100 8500-3.100 … Neem voor meer informatie contact op met Slaglengte mm _26 26 DeWALT, zie het adres hieronder of op de Zaagdiepte in: achterkant van deze handleiding. = hout mm _ 180 130 - aluminium mm 30 30 DW331K _ DW333K - staal mm 12 12 L, (geluidsciruk) dB(A) 864 86,5 - rosstvristaallegering mm 4,5 45 Lu euasvermogen) A JA insteling afschuinhoëk (9 0-4 0-45 Gewogen kwadraïische gemiddeide Gewicht Kg 26 26 waarde van de versneling me 55 53 Zekeringen: K,._ Imestonzekereld geluidsdruk) A 2 230 V machines 10A K,, (metorzekereid geluidsvermogen) dB 28 In deze handieiding worden de volgende pictogrammen gebruikt:

Duidt op mogelik lichamelik letsel, levensgevaar of kans op beschaciging van de machine indien de instructies in deze handleiding worden genegeerd. VAN Geeft elektrische spanning aan. Brandgevaar. Director Engineering and Product Development John Howson pure DeWALT, Green Lane, Spennymoor, Co. Durham DL16 6JG Engeland

NEDERLANDS Algemene veiligheidsvoorschriften Waarschuwing! Lees alle voorschriften. Wanneer de volgende voorschriften niet in acht worden genomen, kan dit een elektrische schok, brand of emstig letsel tot gevolg hebben. Het hierna gebruikte begrip ‘elektrisch gereedschap” heeft betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) of op een accu (snoerloos). BEWAAR DEZE VOORSCHRIFTEN GOED. 1 Werkomgeving a Houd uw werkomgeving schoon en opgeruimd. Een rommelige of onverlichte werkomgeving kan tot ongevallen leiden. b_ Werk met de machine niet in een omgeving met explosiegevaar waarin zich brandbare viosistoffen, gassen of stof bevinden. Elektrische gereedschappen veroorzaken vonken die het stof of de dampen tot ontsteking kunnen brengen. € Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschap uit de buurt. Wanneer u wordt afgeleid, kunt u de controle over het gereedschap verliezen. 2 Elektrische veiligheid a De netstekker van het gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok b_ Voorkom aanraking van het lichaam met geaarde opperviakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico voor een elektrische schok wanneer uw lichaam geaard is. € Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok d_ Gebruik het snoer niet voor een verkeerd doel. Gebruik het snoer niet om het gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende delen. Beschadigde of in de war geraakte snoeren vergroten het risico van een elektrische schok. Wanneer u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlengsnoeren te gebruiken die voor gebruik buitenshuis zijn goedgekeurd. Het gebruik van een voor gebruik buitenshuis geschikt verlengsnoer beperkt het risico van een elektrische schok. Veiligheid van personen Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van elektrische gereedschappen. Gebruik elektrisch gereedschap niet wanneer u moe bent of onder invioed staat van drugs, alcohol of medicinen. Een moment van onoplettendheid bi het gebruik van het gereedschap kan tot ernstige verwondingen leiden Draag persoonlike beschermende uitrusting. Draag altijd een veiligheidsbril. Het dragen van persoonijke beschermende uitrusting zoals een stofmasker, sipvaste werkschoenen, een vellgheidshelm of gehoorbescherming, afhankelik van de aard en het gebruik van het elektrische gereedschap, vermindert het risico van verwondingen Voorkom per ongeluk inschakelen. Controleer of de schakelaar in de uit-stand staat voordat u de stekker in het stopcontact steekt. Wanneer u bij het dragen van het gereedschap uw vinger aan de schakelaar hebt of wanneer u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden. Verwijder instelgereedschappen of schroefsleutels voordat u het gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden Reik niet te ver. Zorg er altijd voor dat u stevig staat en in evenwicht blijft. Daardoor kunt u het gereedschap in onverwachte situaties beter onder controle houden. Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen. Loshangende kieding, sieraden en lange haren kunnen door bewegende delen worden meegenomen.

NEDERLANDS g Wanneer stofafzuigings- of stofopvangvoorzieningen kunnen worden gemonteerd, dient u zich ervan te verzekeren dat deze zijn aangesloten en juist worden gebruikt. Het gebruik van deze voorzieningen beperkt het gevaar door tot. 4 Gebruik en onderhoud van elektrische gereedschappen a Overbelast het gereedschap niet. Gebruik voor uw toepassing het daarvoor bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u beter en velliger binnen het aangegeven capaciteitsbereik. b_ Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat niet meer kan worden in- of uitgeschakeld, is gevaarlik en moet worden gerepareerd. c_ Trek de stekker uit het stopcontact voordat u het gereedschap instelt, toebehoren wisselt of het gereedschap weglegt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het gereedschap. d_ Bewaar niet-gebruikte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap niet gebruiken door personen die er niet mee vertrouwd zijn en deze aanwijzingen niet hebben gelezen. Elektrische gereedschappen zin gevaarlik wanneer deze door onervaren personen worden gebruikt. € Verzorg het gereedschap zorgvuldig. Controleer of bewegende delen van het gereedschap correct functioneren en niet vastklemmen en of onderdelen zodanig gebroken of beschadigd zin dat de werking van het gereedschap nadelig wordt beïnvloed. Laat beschadigde delen repareren voordat u het gereedschap gebruikt. Veel ongevallen hebben hun oorzaak in slecht onderhouden elektrische gereedschappen. f _Houd snijdende inzetgereedschappen scherp en schoon. Zorgvulcig onderhouden snijdende inzetgereedschappen met scherpe snikanten kemmen minder snel vast en zin gemakkeljker te geleiden. g Gebruik elektrische gereedschappen, toebehoren, inzetgereedschappen en dergelike volgens deze aanwijzingen en zoals voor dit speciale gereedschapstype voorgeschreven.Let daarbij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de voorziene toepassingen kan tot gevaarlike situaties leiden. 5 Service a Laat het gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele vervangingsonderdelen. Daarmee wordt gewaarborgd dat de veligheid van het gereedschap in stand bijft Inhoud van de verpakking De verpakking bevat: 1 Decoupeerzaag Zaagbladset Anti-splinterplaat Anti-kraszoo! Stofafzuigmantel Stofafzuigadapter Transportkoffer Handleïding Onderdelentekening Gontroleer de machine, losse onderdelen en accessoires op transportschade. Lees deze handieiding rustig en zorgvuldig door voordat u met de machine gaat werken: Beschrijving (fig. A) Uw decoupeerzaag DW331K/DW338K is ontworpen voor het professioneel zagen van hout, staal, aluminium, plastic en keramische materialen. 1 Aan/uit-schakelaar 2 Blokkeerknop 3 Stelwiel elektronische snelheidsregeling 4 Regeling zaagselblower 5 Zaagbladvergrendeling 6 Vingerbescherming 7 Zaagbladhouder 8 Geleiderol 9 Bodemplaat 10 Schakelaar pendulumbeweging 11 Zaagschoenhendel

NEDERLANDS Elektrische veiligheid De elektrische motor is ontwikkeld voor een bepaalde netspanning. Controleer altijd of uw netspanning overeenkomt met de waarde op het typeplaatje. (el Uw DEWALT-machine is dubbel geisoleerd overeenkomstig EN 60745; een aarddraad is dan ook niet nodig, Vervangen van het snoer of de stekker Als de stekker of het snoer wordt vervangen, moet de oude stekker c.q. het oude snoer worden weggegooid. Het is gevaarlik om de stekker van een los snoer in het stopcontact te steken Gebruik van verlengsnoeren Wanneer een verlengsnoer wordt gebruikt, neem dan een goedgekeurd verengsnoer, dat geschikt is voor het vermogen van de machine (zie technische gegevens). De aders moeten minimaal een doorsnede hebben van 1,5 mm°. Wanneer het verlengsnoer op een haspel zit, rol het snoer dan helemaal af. Monteren en instellen

Aanbrengen en verwijderen van het zaagblad (fig. B) Het gereedschapsloze zaagbladwisselsysteem garandeert een even snelle als eenvoudige Zaagbladwissel. + Open de zaagbladbouder (7) door de zaagbladvergrendeling (5) volledig in te trekken. + Steek het zaagblad in de zaagbladhouder (7) door de achterkant van het blad in de groef van de geleiderol (8) te voeren. + Ontkoppel de zaagviadvergrendeling (5). + Om het zaagblad te verwideren, trekt u de zaagbladvergrendeling volledig in en trekt het zaagblad uit de houder. Haal véér het monteren en instellen altid de stekker uit het stopcontact. Zaagbladen Zaagbiadiype Tospassingen Fingetand zaagblad voor viakke, rechte zaagsneden Grofgetand zaagblad_ voor snell, rechte zaagsneden Zaagblad voor metaal voor ferro- en non ferro-metalen Afwerkzaagblad" voor het afwerken van zaagsneden langs een muur of hoëk.

• Nietin alle landen verkrigbaar. Een breed scala aan speciale zaagbladen is als optie beschikbaar. À Kies uw zaagblad alt met grote zorg Instellen van de afschuinhoek (fig. C) Met de instelbare zaagschoen (9) kunnen zowel linkse als rechtse afschuinhosken tot 45° worden gezaagd. De afschuinschaal heeft vooringestelde posities op 0°, 15°, 30° en 45°. + Laat de zaagschoenhendel (11) los. + Schuif de zaagschoen (9) naar het zaagblad. + Kantel de zaagschoen en stel de gewenste afschuinhoëk in met behulp van de schaal + Zet de zaagschoenhendel vast Instellen van de pendulumbeweging (fig. A) De instelbare pendulumbeweging garandeert een perfecte zaagbeweging voor verschilende materialen. + Schuif de schakelaar (10) naar de gewenste positie volgens onderstaande tabel. De schakelaar kan tijdens gebruik worden gehanteerd Pos. Hout Metal Kunsistofien 3 Snelesneden - PVC 2 Dkeweksuken - Fibergias T1 Muïipex Aluminium = Spaanplaat None - 0 Dumewetsuken Bladmetadl - Fine sneden

NEDERLANDS Instellen van de zaagselblazer (fig. A) De zaagselblazer voert een instelbare luchtstroom naar het zaagblad om het werkstuk tidens gebruik vri van zaagsel te houden. + Stel de zaagselblazer in met behulp van de hendel (4). - Laag Voor het werken met metalen, waarbi koël- en smeermiddelen worden gebruikt, en voor gebruik met stofafzuiging. Voor het werken met hout en soortgelike materialen bij een lage snelheid. Voor het werken met hout en soortgelike materialen bij een hoge snelheid. - Midden - Hoog Monteren van de plastic anti-kraszool (fig. D) De anti-kraszool (12) beperkt de schade aan het opperviak van (gevoelige) werkstukken + Kik het deksel op de schoen zoals afgebeeld. Monteren en verwideren van de anti- splinterplaat (fig. E1 & E2) De anti-splinterplaat (18), dat dicht bij het zaagblad zit, beperkt het splinteren van het werkstuk. Het inzetstuk kan zowel in de zaagschoen als in het schoendeksel worden gemonteerd. + Houd de plaat (13) in de oriéntatie zoals afgebeelci + Om de plaat in de zaagschoen (9) te monteren = Schuif de randen (14) in de groeven (15) = Schuif de plaat terug in positie tegen de zaagschoen. + Om de plaat in het deksel (12) te monteren = Schuif de randen (14) achter de ribben (16). - Duw de voorzide van de plaat naar het deksel toe. De plaat kikt op zin plaats. + Om de anti-splinterplaat te verwijderen, volgt u het bovenstaande proces in omgekeerde volgorde. Stofafzuiging (fig. F) De stofafzuigadapter (17) helpt in combinatie met de stofafzuigmantel (18) de stof van het werkstukoppervak te verwideren, wanneer ze zin aangesloten aan een geschikt stofafzuigsysteem. + Plaats de stofafzuigmantel (18) op de vingerbescherming (6) totdat hij op zin plaats Kikt. + Monteer de stofafzuigadapter (17) aan de machine zoals afgebeeld + Siuit de slang van een geschikt stofafzuigsysteem aan de adapter. Sluit indien nodig een stofafzuigsysteem aan dat voldoet aan de geldende richtiinen voor stofemissie. Gebruik bij het zagen van metaal een stofafzuigsysteem met vonkendover. B > Aanwijzingen voor gebruik

Neem altid de veilgheidsinstructies in acht en houdt u aan de geldende voorschriften: Zorg ervoor dat all te bewerken materialen stevig bevestigd zin. Verwider spikers, schroeven en andere voorwerpen die het zaagblad kunnen beschadigen. Gontroleer of er aan de onderkant van het werkstuk voldoende ruimte voor het zaagblad is. Zaag geen materialen die de maximum Zaagdiepte van het zaagblad overschriden. Gebruik uitsluitend scherpe zaagbladen. Vervang beschadigde of verbogen zaagbladen onmiddelik. Gebruik de machine niet voor het zagen van pijpen en buizen. Laat de machine uitsluitend draaien met gemonteerd zaagblad. Beweeg de machine tijdens het zagen altid rustig en gelikmatig voort en oeten geen zidelingse druk op het zaagblad uit. Zorg ervoor dat de bodemplaat geheel op het werkstuk rust en voer het netsnoer altjd naar achteren weg. Bi het Zagen van bogen, cirkels of andere ronde vormen zeer langzaam duwen: Verwider het zaagblad uit het werkstuk wanneer de machine helemaal stilstaat. Raak het zaagblad niet aan onmiddelijk na het zagen. Het zaagblad kan erg heet zin.

NEDERLANDS In- en uitschakelen (fig. A) DW331K + Druk de aanuit-schakelaar (1) in om de machine in te schakelen. + Druk voor continu bedrif de schakelaar (1) in en houd deze ingedrukt. Druk op de blokkeerknop (2) en laat de schakelaar los. + Stop de machine door de schakelaar los te laten + Schakel het continu bedrif uit door de schakelaar kort in te drukken en deze meteen weer los te laten. Schakel altijd de machine uit wanneer het werk is beëindigd en voordat u de stekker uit het stopcontact haalt. DW333K + Inschakelen: schuïf de aan/uit-schakelaar (1) naar voren. + Uitschakelen: schuif de aan/uit-schakelaar (1) naar achteren. Schakel altjd de machine uit wanneer het werk is beëindigd en voordat u de stekker uit het stopcontact haalt. Instellen van de elektronische zaagsnelheid (fig. G1 & G2) DW331K (fig. G1) De zaagsnelheid varieert met de druk die wordt uitgeosfend op de aan/uit-schakelaar (1). + Om de zaagsnelheid vooraf in te stellen, draait u het stelwiel (3) naar de gewenste stand. Hoe hoger de waarde, hoe hoger de zaagsnelheid. De gewenste insteling hangt af van de dikte van het material en het soort materiaal + Gebruik een hoog tosrental voor het zagen van zachte materialen zoals hout. Gebruik een laag toerental voor het zagen van metaal. DW333K (fig. G2) Het stelwiel voor elektronische snelheidsregeling (3) kan worden gebruikt om vooraf de maximum snelheïd in te stellen + Zet het stelwiel in de gewenste stand. De gewenste insteling hangt af van de dikte van het material en het soort materiaal + Gebruik een hoog toerental voor het zagen van zachte materialen zoals hout. Gebruik een laag toerental voor het zagen van metaal. Laat de machine ca. 8 minuten op de maximum onbelaste snelheid draaien, nadat u haar gedurende lange tijd in lage snelheidsinstelingen heeft gebruikt.

Zagen in hout + Teken eventueel een zaaglin. + Schakel de machine in. + Houd de machine tegen het werkstuk en volg de zaaglin + Monteer voor zaagsneden die parallel met de rand van het werkstuk lopen de parallelgeleider en ga te werk als afgebeeld in figuur H Zagen in hout met voorboren + Teken eventueel een zaaglin. + Boor een gat ( minimal 12 mm) en voer het zaagblad in. + Schakel de machine in. + Volg de zaaglin + Gebruik voor het zagen van ronde vormen de zaagspil en stel de juiste straal in (fig. D. Zagen tot aan opstaande randen (fig. J) + Zaag tot aan de opstaande rand met behulp van een standard zaagblad. + Voltooi de zaagsnede met behulp van een afwerkzaagblad. Stofafzuiging (fig. F) + Wanneer de zaagmachine gedurende lange td binnenshuis wordt gebruikt, moët een stofafzuiginstallatie worden gebruikt. Gebruik een stofafzuiger die voldoet aan de geldende richtiinen voor stofemissie. Zagen in metaal + Monteer het gewenste zaagblad met de juiste vertanding. + Ga te werk zoals hierboven beschreven. A Gebruik een koelmiddel (smeerolie) om oververhitting van het zaagblad envof het werkstuk te voorkomen.

NEDERLANDS Opties Uw dealer verstrekt u graag de nodige informatie over de juiste accessoires. Hiertoe behoren: - DE3241 - DE3242 Parallelgeleider Justeerbalk De volgende vervangingsbladen zin verkrijgbaar: - DT2048 Fingetand zaagblad - DT2075 Grofgetand zaagblad - DT2160 Zaagblad voor metaal - DT2074 Afwerkzaagblad"

• Niet in alle landen verkrijgbaar. Onderhoud Uw DEWALT-machine is ontworpen om gedurende lange tid probleemioos te functioneren met een minimum aan onderhoud. Een juiste behandeling en regelmatige reiniging van de machine garanderen een hoge levensduur.

Rre Smeren van de geleiderol (fig. B) + Breng regelmatig een druppel olie aan op de geleiderol (8) om vastiopen te voorkomen

Reiniging Houd de ventilatiesleuven vri| en maak de behuizing regelmatig schoon met een zachte doëk. Gebruikte machines en het milieu Wanneer uw oude machine aan vervanging toe is, breng deze dan naar een DEWALT Service-center waar de machine op milieuvriendelike wijze zal worden verwerkt. GARANTIE

GARANTIE + Indien uw DEWALT elektrisch gereedschap om welke reden dan ook niet geheel aan uw verwachtingen voldoet, stuurt u het dan compleet zoals bij aankoop binnen 30 dagen terug naar DEWALT, samen met uw aankoopbewis en uw rekeningnummer. U ontvangt dan uw geld terug,

+ 1 JAAR GRATIS SERVICE-CONTRACT +

Mocht uw DEWALT elektrisch gereedschap binnen 12 maanden na aankoop nazicht of reparatie behoeven, dan worden deze werkzaamheden gratis uitgevoerd in onze Service-centers op vertoon van het aankoopbewijs. Stuur uw machine rechtstreeks of via uw dealer naar een erkend DEWALT Service-center. + 1 JAAR GARANTIE + Mocht uw DEWALT elektrisch gereedschap binnen 12 maanden na datum van aankoop defect raken tengevolge van materiaal- of constructiefouten, dan garanderen wij de kosteloze vervanging van alle defecte delen of van het hele apparaat, zulks ter beoordeling van DEWALT, op voorwaarde dat: + het produkt niet foutief gebruikt werd + het produkt niet gerepareerd is door onbevoegden + het aankoopbewis met daarop de aankoopdatum wordt overlegd Informeer bij uw dealer of bi] het DEWALT- hoofdkantoor naar het adres van het dichtstbizinde Service-center (zie de achterzide van deze handleiding). Een overzicht van erkende DEWALT Service-centers en nadere informatie over onze service vindt u 00k op Internet: www.2helpU.com
