| Tipo de produto | Serra tico-tico |
| Marca | DEWALT |
| Modelo | DW333K |
| Tensão de alimentação | 230 V |
| Potência absorvida | 701 W |
| Potência útil | 425 W |
| Velocidade sem carga | 500 - 3 100 min⁻¹ |
| Comprimento do curso | 26 mm |
| Profundidade de corte máx. - madeira | 130 mm |
| Profundidade de corte máx. - alumínio | 30 mm |
| Profundidade de corte máx. - aço | 12 mm |
| Profundidade de corte máx. - aço inoxidável | 4,5 mm |
| Ajuste do ângulo do chanfro | 0° - 45° (esquerda e direita) |
| Peso | 2,6 kg |
| Fusível recomendado | 10 A |
| Isolação dupla | Sim (conforme EN 60745) |
| Variador de velocidade eletrônico | Sim (roldana de pré-ajuste) |
| Curso do pêndulo ajustável | 4 posições (0-3) |
| Troca de lâmina sem ferramenta | Sim (trava da lâmina) |
| Soprador de serragem ajustável | Sim (3 posições) |
| Adaptador de aspiração de pó | Incluído (com escudo) |
| Insert anti-estilhaço e proteção anti-riscos | Incluído |
| Manutenção | Lubrificar o rolete-guia regularmente, limpar as ranhuras de ventilação |
| Garantia | 1 ano (peças e mão de obra) |
| Conteúdo da embalagem | Serra, conjunto de lâminas, insert, proteção, adaptador de aspiração, caixa, manual |
Perguntas frequentes - DW333K DEWALT
Perguntas dos utilizadores sobre DW333K DEWALT
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Serra tico-tico em formato PDF gratuitamente! Encontre o seu manual DW333K - DEWALT e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. DW333K da marca DEWALT.
MANUAL DE UTILIZADOR DW333K DEWALT
Para ser utilizada em conjunto com o manual com a referência 586831-00.
ATENÇÃO: para reduzir o risco de ferimentos graves, desligue a unidade e, em seguida, desligue-a da fonte de alimentação antes de efectuar qualquer limpeza. Um accionamento acidental da ferramenta pode causar ferimentos.
CONTEÚDO DA EMBALAGEM
1 Lâmina de serra de recortes
SUOMI

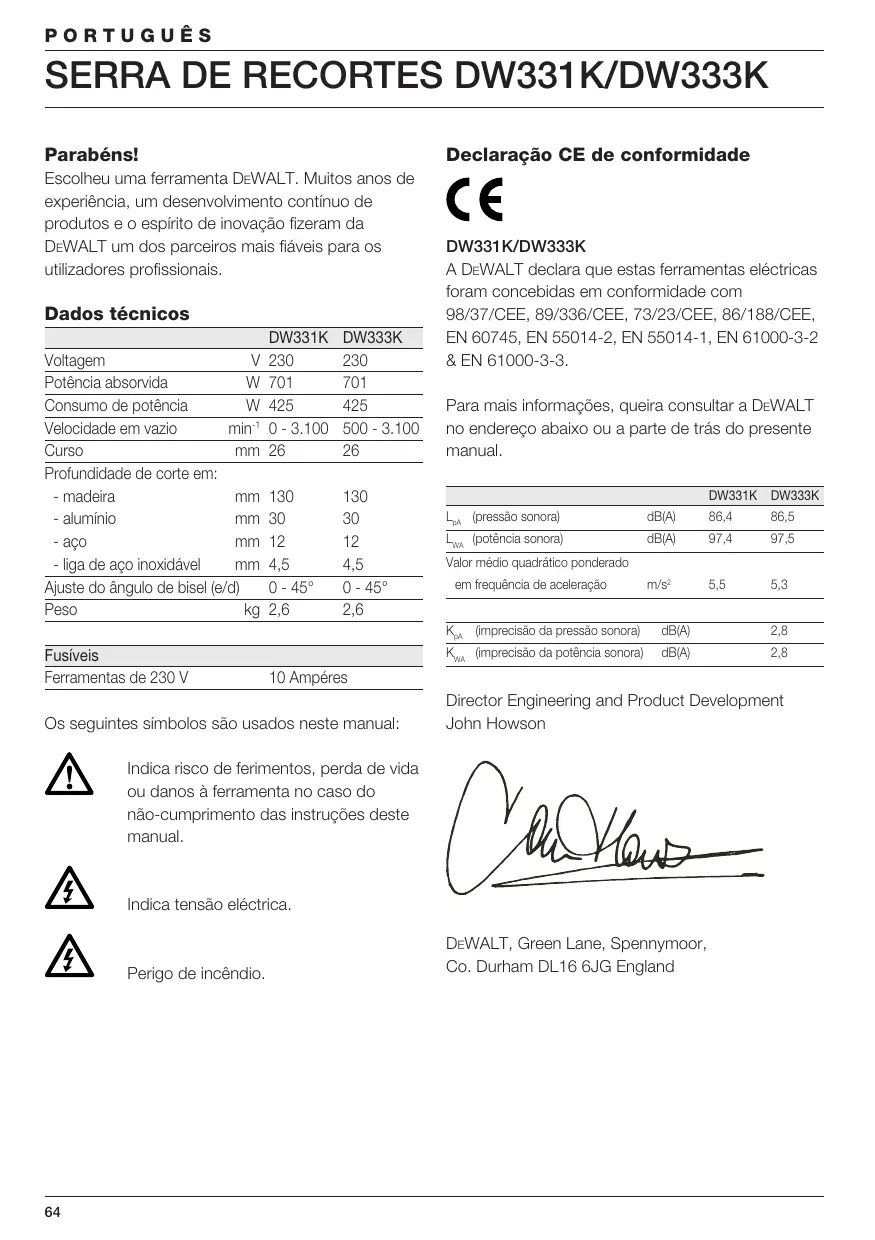

LISÄYS TYÖKALUN DW331/DW333 KÄYTTÖOHJEESEEN
