Produkttyp	Stichsäge
Marke	DEWALT
Modell	DW333K
Netzspannung	230 V
Aufnahmeleistung	701 W
Nutzleistung	425 W
Leerlaufdrehzahl	500 - 3 100 min⁻¹
Hubhöhe	26 mm
Maximale Schnitttiefe - Holz	130 mm
Maximale Schnitttiefe - Aluminium	30 mm
Maximale Schnitttiefe - Stahl	12 mm
Maximale Schnitttiefe - Edelstahl	4,5 mm
Gehrungswinkeleinstellung	0° - 45° (links und rechts)
Gewicht	2,6 kg
Empfohlene Sicherung	10 A
Doppelisolierung	Ja (gemäß EN 60745)
Elektronische Drehzahlregelung	Ja (Vorwahldrehzahlregler)
Einstellbarer Pendelhub	4 Stufen (0-3)
Werkzeugloser Sägeblattwechsel	Ja (Sägeblattverriegelung)
Einstellbare Spanblasfunktion	Ja (3 Positionen)
Staubabsaugadapter	Inklusive (mit Schild)
Splitter- und Kratzschutzeinlage	Inklusive
Wartung	Führungsrolle regelmäßig schmieren, Lüftungsschlitze reinigen
Garantie	1 Jahr (Teile und Arbeit)
Lieferumfang	Säge, Sägeblattset, Einlage, Schutz, Absaugadapter, Koffer, Handbuch

Häufig gestellte Fragen - DW333K DEWALT

Wie wechsle ich das Sägeblatt an der Stichsäge DEWALT DW333K?

Zum Wechseln des Sägeblatts ziehen Sie zuerst den Netzstecker. Öffnen Sie die Sägeblattaufnahme (7), indem Sie die Sägeblattverriegelung (5) vollständig zurückziehen. Setzen Sie das Sägeblatt ein, führen Sie die Rückseite in den Schlitz der Führungsrolle (8) und lassen Sie die Verriegelung los. Zum Entfernen ziehen Sie die Verriegelung zurück und ziehen das Sägeblatt heraus.

Wie stelle ich die Drehzahl der Stichsäge DW333K ein?

Die Drehzahl wird mit dem Drehzahlregler (3) voreingestellt, einem Einstellrad oben am Werkzeug. Drehen Sie das Rad, um die gewünschte Stufe zu wählen (z. B. 1 bis 6). Verwenden Sie eine hohe Drehzahl für Holz und eine niedrige für Metall.

Wie stelle ich den Gehrungswinkel ein?

Lösen Sie den Hebel der Grundplatte (11), schieben Sie die Grundplatte (9) zum Sägeblatt und kippen Sie die Grundplatte, um den Winkel anhand der Skala (0°, 15°, 30°, 45°) einzustellen. Ziehen Sie den Hebel fest, um zu arretieren. Der Winkel kann links oder rechts bis 45° eingestellt werden.

Wie verwende ich die Staubabsaugung an der DW333K?

Setzen Sie den Absaugschutz (18) auf den Fingerschutz (6) bis er einrastet. Montieren Sie den Absaugadapter (17) am Werkzeug. Schließen Sie einen geeigneten Absaugschlauch an den Adapter an. Nicht für Metalle ohne Funkenfänger verwenden.

Welche Sägeblatttypen für verschiedene Materialien verwenden?

Für saubere Schnitte in Holz verwenden Sie ein feinzahniges Sägeblatt. Für schnelle Schnitte ein grobzahniges Sägeblatt. Für Metall (Eisen und Nichteisen) ein Metallsägeblatt. Ein Tauchsägeblatt ermöglicht bündige Schnitte an Wänden.

Wie schneide ich Metall mit der Stichsäge?

Montieren Sie ein für Metall geeignetes Sägeblatt. Verwenden Sie eine niedrige Drehzahl und ein Kühlmittel (Schneidöl), um Überhitzung zu vermeiden. Gehen Sie wie bei Holz vor, aber mit langsamerem Vorschub. Verwenden Sie die Staubabsaugung nicht ohne Funkenfänger.

Wie führe ich einen Kreisschnitt durch?

Verwenden Sie den Parallel- und Kreisschneider (optionales Zubehör DE3242). Bohren Sie ein Führungsloch mit mindestens 12 mm Durchmesser. Installieren Sie den Schneider, stellen Sie den gewünschten Radius ein und führen Sie die Säge entlang des Kreises.

Was sind die wichtigen Sicherheitshinweise?

Tragen Sie stets eine Schutzbrille und eine Staubmaske. Halten Sie den Arbeitsbereich sauber und gut beleuchtet. Tragen Sie keine lockere Kleidung. Vor jeder Einstellung Netzstecker ziehen. Verwenden Sie für den Außenbereich eine zugelassene Verlängerungskabel.

Wie pflege ich die Stichsäge DW333K?

Geben Sie in regelmäßigen Abständen einen Tropfen Öl auf die Führungsrolle (8). Reinigen Sie die Lüftungsschlitze mit einem weichen Tuch. Niemals Lösungsmittel verwenden. Lassen Sie das Werkzeug von einem autorisierten Kundendienst mit Originalteilen reparieren.

Was tun, wenn die Stichsäge nicht startet?

Überprüfen Sie, ob der Stecker richtig eingesteckt ist und die Sicherung nicht durchgebrannt ist. Stellen Sie beim Modell DW333K sicher, dass der Ein-/Ausschalter (1) in die vordere Position geschoben ist. Wenn das Problem weiterhin besteht, wenden Sie sich an eine autorisierte Kundendienststelle.

BEDIENUNGSANLEITUNG DW333K DEWALT

NACHTRAG ZUR BETRIEBSANLEITUNG DW331/DW333

Zu verwenden zusammen mit Betriebsanleitung Nr. 586831-00.

WARNUNG: Um die Gefahr schwerer Verletzungen zu mindern, schalten Sie das Gerät aus und trennen Sie das Gerät vom Netz, bevor Sie es reinigen. Ein unbeabsichtigtes Starten kann zu Verletzungen führen.

PACKUNGSINHALT

1 Stichsägeblatt

ENGLISH

ADDENDUM TO DW331/DW333 MANUAL

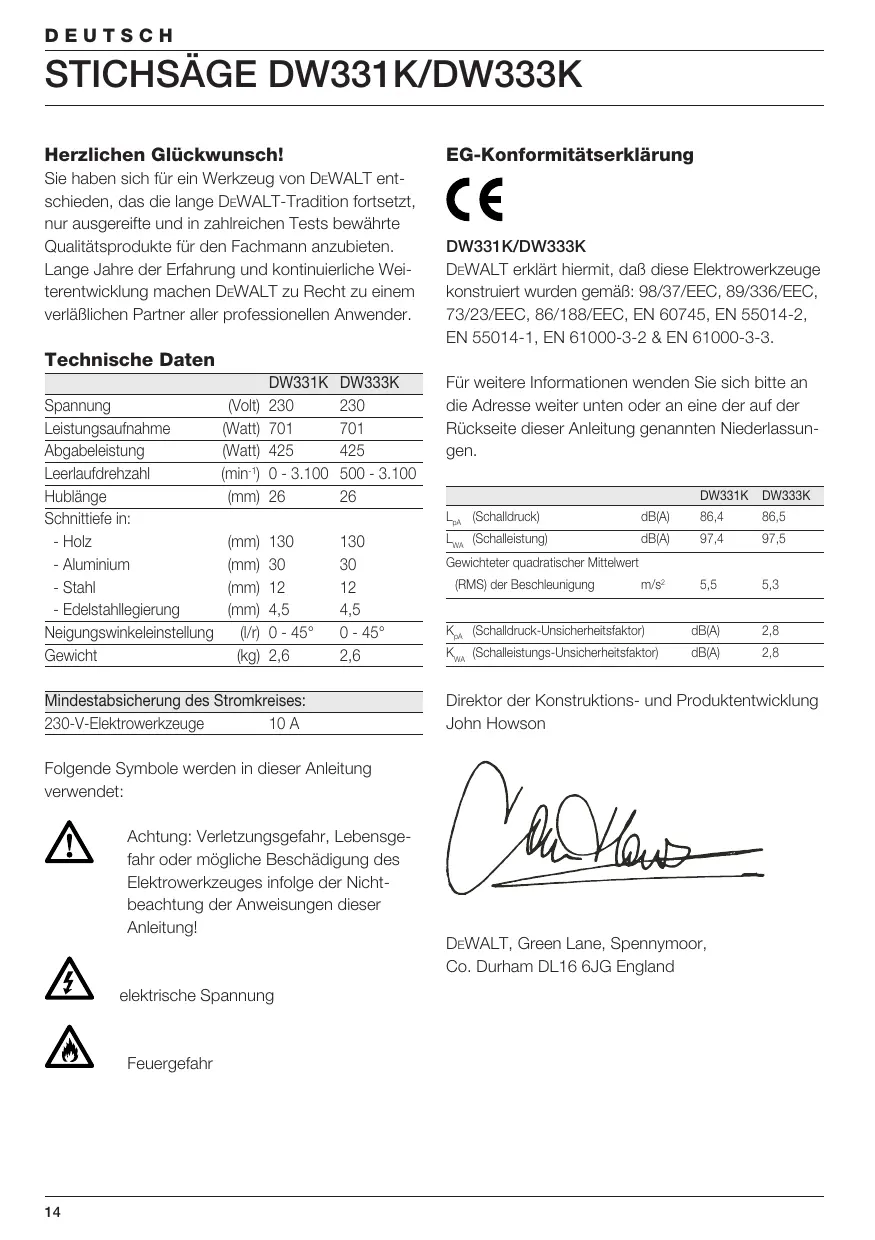

Herzlichen Glückwunsch!

Sie haben sich für ein Werkzeug von DeWALT entschieden, das die lange DeWALT-Tradition fortsetzt, nur ausgereifte und in zahlreichen Tests bewährte Qualitätsprodukte für den Fachmann anzubieten. Lange Jahre der Erfahrung und kontinuierliche Weiterentwicklung machen DeWALT zu Recht zu einem verläßlichen Partner aller professionellen Anwender.

Technische Daten

		DW331K	DW333K
Spannung	(Volt)	230	230
Leistungsaufnahme	(Watt)	701	701
Abgabeleistung	(Watt)	425	425
Leerlaufdrehzahl	(min ^-1 )	0 - 3.100	500 - 3.100
Hublänge	(mm)	26	26
Schnittiefe in:
- Holz	(mm)	130	130
- Aluminium	(mm)	30	30
- Stahl	(mm)	12	12
- Edelstahllegierung	(mm)	4,5	4,5
Neigungswinkeleinstellung	(l/r)	0 - 45°	0 - 45°
Gewicht	(kg)	2,6	2,6

Mindestabsicherung des Stromkreises:

230-V-Elektrowerkzeuge

10 A

Folgende Symbole werden in dieser Anleitung verwendet:

Achtung: Verletzungsgefahr, Lebensgefahr oder mögliche Beschädigung des Elektrowerkzeuges infolge der Nichtbeachtung der Anweisungen dieser Anleitung!

elektrische Spannung

Feuergefahr

EG-Konformitätserklärung

DW331K/DW333K

DEWALT erklärt hiermit, daß diese Elektrowerkzeuge konstruiert wurden gemäß: 98/37/EEC, 89/336/EEC, 73/23/EEC, 86/188/EEC, EN 60745, EN 55014-2, EN 55014-1, EN 61000-3-2 & EN 61000-3-3.

Für weitere Informationen wenden Sie sich bitte an die Adresse weiter unten oder an eine der auf der Rückseite dieser Anleitung genannten Niederlassungen.

		DW331K	DW333K
L_pA (Schalldruck)	dB(A)	86,4	86,5
L_WA (Schalleistung)	dB(A)	97,4	97,5
Gewichteter quadratischer Mittelwert(RMS) der Beschleunigung	m/s2	5,5	5,3
K_pA (Schalldruck-Unsicherheitsfaktor)		dB(A)	2,8
K_WA (Schalleistungs-Unsicherheitsfaktor)		dB(A)	2,8

Direktor der Konstruktions- und Produktentwicklung John Howson

Allgemeine Sicherheitsregeln

Achtung! Sämtliche Anweisungen sind zu lesen. Die Nichteinhaltung der nachstehend aufgeführten Anweisungen kann elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Der nachfolgend verwendete Begriff „Werkzeug“ bezieht sich auf netzbetriebene Werkzeuge (mit Netzkabel) und auf akkubetriebene Werkzeuge (ohne Netzkabel). BEWAHREN SIE DIESE ANWEISUNGEN AUF.

1 Arbeitsbereich

a Halten Sie Ihren Arbeitsbereich sauber und gut ausgeleuchtet. Unordnung und dunkle Arbeitsbereiche können zu Unfällen führen.
b Arbeiten Sie mit Werkzeugen nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Werkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
c Halten Sie Kinder und andere Personen während der Benutzung des Werkzeugs fern. Bei Ablenkung können Sie die Kontrolle verlieren.

2 Elektrische Sicherheit

a Der Anschlussstecker des Werkzeugs muß in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Werkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
b Vermeiden Sie Körperkontakt mit geerdeten Oberflächen von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko eines elektrischen Schlags, wenn Ihr Körper geerdet ist.
c Halten Sie Werkzeuge von Regen und Nässe fern. Das Eindringen von Wasser in ein Werkzeug erhöht das Risiko eines elektrischen Schlages.
d Missbrauchen Sie nicht das Kabel. Verwenden Sie das Kabel niemals zum Tragen, Ziehen oder Trennen des Werkzeugs vom Netz. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.

e Wenn Sie mit einem Werkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich zugelassen sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages.

3 Sicherheit von Personen

a Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie vernünftig mit einem Werkzeug um. Benutzen Sie das Werkzeug nicht, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch von Werkzeugen kann zu ernsthaften Verletzungen führen.
b Verwenden Sie Schutzausrüstung. Tragen Sie stets einen Augenschutz. Schutzausrüstung wie Staubmaske, rutschfeste Sicherheitsschuhe, Schulzhelm oder Gehörschutz, je nach Art und Einsatz des Werkzeuges, verringert das Risiko von Verletzungen.
c Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Stellen Sie sicher, daß sich der Schalter in der Aus-Stellung befindet, bevor das Werkzeug mit dem Netz verbunden wird. Durch das Tragen des Werkzeugs mit dem Finger am Schalter oder durch das Verbinden eingeschalteter Werkzeuge werden Unfälle provoziert.
d Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Werkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Teil befindet, kann zu Verletzungen führen.
e Nicht zu weit nach vorne strecken! Sorgen Sie für sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Werkzeug in unerwarteten Situationen besser unter Kontrolle halten.
f Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.

g Falls Staubabsaug- und -fangvorrichtungen vorhanden sind, vergewissern Sie sich, daß diese angeschlossen sind und richtig verwendet werden. Das Verwenden dieser Einrichtungen verringert Gefährdungen durch Staub.

4 Gebrauch und Pflege von Werkzeugen

a Überlasten Sie das Werkzeug nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Werkzeug. Mit dem passenden Werkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.
b Benutzen Sie kein Werkzeug, dessen Schalter defekt ist. Ein Werkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muß repariert werden.
c Ziehen Sie den Stecker aus der Steckdose, bevor Sie Einstellungen vornehmen, Zubehörteile wechseln oder das Werkzeug weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Werkzeugs.
d Bewahren Sie unbenutzte Werkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Werkzeuge nicht von Personen benutzen, die damit nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Werkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden.
e Halten Sie Werkzeuge in einem einwandfreien Zustand. Kontrollieren Sie, ob bewegliche Teile falsch ausgerichtet sind oder klemmen und ob Teile gebrochen oder so beschädigt sind, daß die Funktion des Werkzeugs beeinträchtigt ist. Lassen Sie beschädigte Werkzeuge vor dem Gebrauch reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Werkzeugen.
f Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
g Verwenden Sie Werkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen und so, wie es für diesen speziellen Werkzeugtyp vorgeschrieben ist. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Arbeit. Der Gebrauch von Werkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

5 Service

a Lassen Sie Ihr Werkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird gewährleistet, daß die Sicherheit des Werkzeugs erhalten bleibt.

Überprüfen der Lieferung

Die Verpackung enthält:

1 Stichsäge
1 Sägeblattsatz
1 Anti-Splitter-Schuheinsatz
1 Anti-Kratzer-Schuhabdeckung
1 Spanabsaughaube
1 Spanabsauganschluß
1 Transportkoffer
1 Bedienungsanleitung
1 Explosionszeichnung

• Vergewissern Sie sich, daß das Elektrowerkzeug sowie die Zubehörteile beim Transport nicht beschädigt wurden.
• Lesen Sie vor der Inbetriebnahme die Bedienungsanleitung gründlich durch.

Beschreibung (Abb. A)

Ihre Stichsäge DW331K/DW333K wurde für das gewerbliche Sägen von Holz, Stahl, Aluminium, Kunststoff und Keramikmaterial entwickelt.

1 Ein-/Aus-Schalter
2 Verriegelungsknopf für Dauerbetrieb
3 Geschwindigkeitswähler
4 Sägemehl-Gebläsesteuerung
5 Sägeblattverriegelung
6 Fingerschutz
7 Sägeblatthalter
8 Führungsrolle
9 Schuh
10 Pendelhubwähler
11 Schuhhebel

Elektrische Sicherheit

Der Elektromotor wurde nur für eine Spannung konzipiert. Überprüfen Sie deswegen, ob die Netzspannung der auf dem Typenschild des Elektrowerkzeuges angegebenen Spannung entspricht.

Ihr DEWALT-Elektrowerkzeug ist gemäß EN 60745 zweifach isoliert; ein Erdleiter ist aus diesem Grunde überflüssig.

CH Bei Ersatz des Netzkabels achten Sie auf Verwendung des Schweizer Netzsteckers. Typ 11 für Klasse II (Doppelisolierung) - Geräte Typ 12 für Klasse I (Schutzleiter) - Geräte

CH Ortsveränderliche Geräte, die im Freien verwendet werden, müssen über einen Fehlerstromschutzschalter angeschlossen werden.

Auswechseln des Netzkabels oder -steckers

Defekte Netzkabel oder -stecker dürfen nur von einem autorisierten Fachbetrieb ausgewechselt werden. Ausgetauschte Netzkabel oder -stecker müssen danach fachgerecht entsorgt werden.

Verlängerungskabel

Verwenden Sie ein zugelassenes Verlängerungskabel, das für die Leistungsaufnahme des Elektrowerkzeugs ausreichend ist (vgl. technische Daten). Der Mindestquerschnitt beträgt 1,5 mm². Rollen Sie das Kabel bei Verwendung einer Kabelrolle immer völlig aus.

Zusammenbauen und Einstellen

Ziehen Sie vor dem Zusammenbauen und Einstellen immer den Netzstecker.

Anbringen und Entfernen eines Sägeblatts (Abb. B)

Das werkzeuglose Sägeblattwechselsystem stellt einen schnellen und einfachen Sägeblattwechsel sicher.

• Öffnen Sie den Sägeblatthalter (7) durch vollständiges Zurückziehen der Sägeblattverriegelung (5).
• Führen Sie das Sägeblatt in den Sägeblatthalter (7) ein, wobei die Rückseite des Sägeblatts in die Nut der Führungsrolle (8) geführt werden muß.
• Lassen Sie die Sägeblattverriegelung (5) los.
• Um das Sägeblatt zu entfernen, ziehen Sie die Sägeblattverriegelung vollständig zurück und ziehen Sie das Sägeblatt aus dem Halter heraus.

Sägeblätter

Sägeblatttyp	Anwendungen
Feingezahntes Sägeblatt	für saubere gerade Schnitte
Grobgezahntes Sägeblatt	für schnelle gerade Schnitte
Metallsägeblatt	für eisenhaltige und eisenlose Metalle
Flächenbündiges Sägeblatt*	für die Endbearbeitung von Schnitten an einer Wand oder Ecke entlang.

* Nicht in allen Ländern erhältlich.

Als Sonderzubehör ist eine Vielzahl von Spezialsägeblättern erhältlich.

Wählen Sie Ihr Sägeblatt stets mit großer Sorgfalt aus.

Einstellen des Neigungswinkels (Abb. C)

Mit dem einstellbaren Schuh (9) können linke und rechte Neigungswinkel bis 45° erzielt werden.

Die Neigungsskala hat Voreinstellungen bei 0°, 15°, 30° und 45°.

• Lösen Sie den Schuhhebel (11).
• Schieben Sie den Schuh (9) in Richtung Sägeblatt.
• Neigen Sie den Schuh und stellen Sie den gewünschten Neigungswinkel mit Hilfe der Skala ein.
  • Ziehen Sie den Schuhhebel an.

Einstellen des Pendelhubs (Abb. A)

Der einstellbare Pendelhub gewährleistet einen perfekten Schnitthub für unterschiedliche Werkstoffe.

- Schieben Sie den Wähler (10) entsprechend der Tabelle unten in die gewünschte Position.

Der Wähler kann während des Betriebes verstellt werden.

Pos.	Holz	Metall	Kunststoff
3	Schnelle Schnitte	-	PVC
2	Dicke Werkstücke	-	Fiberglas
			Acryl
1	Sperrholz	Aluminium	-
	Spanplatte	Nicht eisenhaltig	-
0	Dünne Werkstücke	Blech	-
	Feine Schnitte

Einstellen des Spangebläses (Abb. A)

Das Spangebläse leitet einen einstellbaren Luftstrom an das Sägeblatt, um das Werkstück bei der Arbeit frei von Sägemehl zu halten.

- Stellen Sie das Spangebläse mit dem Hebel (4) ein.

• Schwach Für die Arbeit mit Metallen, bei denen Kühl- und Schmiermittel verwendet werden, sowie für die Verwendung mit einer Spanabsaugung.
• Mittel Für die Arbeit mit Holz und ähnlichen Materialien bei langsamer Geschwindigkeit.
• Stark Für die Arbeit mit Holz und ähnlichen Materialien bei hoher Geschwindigkeit.

Anbringen der Kunststoff-Anti-Kratzer-Schuhabdeckung (Abb. D)

Die Anti-Kratzer-Schuhabdeckung (12) verringert die Beschädigung der Oberfläche von (empfindlichen) Werkstücken.

- Klicken Sie die Abdeckung wie angegeben auf den Schuh.

Anbringen und Entfernen des Anti-Splitter-Schuheinsatzes (Abb. E1 & E2)

Der Anti-Splitter-Schuheinsatz (13), der nahe am Sägeblatt angebracht wird, verringert das Splittern des Werkstücks. Der Einsatz kann sowohl im Schuh als auch in der Schuhabdeckung angebracht werden.

• Halten Sie den Einsatz (13) wie angegeben.

• Um den Einsatz anzubringen, setzen Sie ihn in den Schuh (9) ein:

• Schieben Sie die Kanten (14) in die Rillen (15).

• Schieben Sie den Einsatz zurück in seine Position am Schuh.

- Um den Einsatz anzubringen, setzen Sie ihn in die Abdeckung (12) ein:

• Schieben Sie die Kanten (14) hinter die Rippen (16).
• Drücken Sie das vordere Ende des Einsatzes in Richtung Abdeckung. Der Einsatz rastet in seiner Lage ein.
• Um den Anti-Splitter-Schuheinsatz zu entfernen, die oben aufgeführten Schritte in umgekehrter Reihenfolge durchführen.

Staubabsaugung (Abb. F)

Der Spanabsaugadapter (17) in Kombination mit der Spanabsaughaube (18) trägt dazu bei, daß das Sägemehl von der Werkstückoberfläche abgesaugt wird, wenn eine Verbindung mit einem geeigneten Spanabsaugsystem hergestellt wird.

• Setzen Sie die Spanabsaughaube (18) auf den Fingerschutz (6), bis sie in ihrer Lage einrastet.
• Bringen Sie den Spanabsaugadapter (17) wie angegeben am Werkzeug an.
• Verbinden Sie den Schlauch eines geeigneten Spanabsaugsystems mit dem Adapter.

Falls angemessen, schließen Sie ein Spanabsaugsystem an, das den geltenden Richtlinien bezüglich Staubemission entspricht.

Verwenden Sie beim Sägen von Metall kein Spanabsaugsystem ohne einen entsprechenden Funkenschutz.

Gebrauchsanweisung

• Beachten Sie immer die Sicherheitshinweise und die gültigen Vorschriften.
• Vergewissern Sie sich, daß das zu sägende Material gut gesichert wurde.
• Achten Sie darauf, daß unterhalb des Werkstücks ausreichend Platz für das Sägeblatt vorhanden ist. Sägen Sie keine Werkstücke, die die maximale Schnitttiefe des Sägeblattes überschreiten.
• Es sollten ausschließlich scharfe und einwandfrei arbeitende Sägeblätter verwendet werden; rissige oder verbogene Sägeblätter sind sofort auszuwechseln.
• Verwenden Sie das Werkzeug nicht zum Sägen von Rohren.
• Schalten Sie das Werkzeug nie ein, wenn kein Sägeblatt montiert ist.
• Für optimale Ergebnisse führen Sie das Werkzeug mit festen, fließenden Bewegungen über das Werkstück. Üben Sie nie seitlichen Druck auf das Sägeblatt aus. Halten Sie den Säge- schuh flach auf dem Werkstück.

Achten Sie darauf, daß das Netzkabel der Säge folgen kann und sich nicht verhakt. Schieben Sie das Werkzeug beim Sägen von Kurven, Kreisen und anderen ründlichen Formen leicht vor.

- Ziehen Sie das Sägeblatt erst aus dem Werkstück heraus, wenn es zum Stillstand gekommen ist. Das Sägeblatt kann nach dem Sägen sehr heiß sein. Fassen Sie es nicht an.

Ein- und Ausschalten (Abb. A)

DW331K

• Drücken Sie zum Einschalten den Ein-/Aus-Schalter.
• Drücken Sie für Dauerbetrieb den den Ein-/Aus-Schalter (1), und Drücken Sie anschließend den Arretierknopf (2). Sie können nun den Ein-/Aus-Schalter loslassen.
• Lassen Sie zum Stoppen des Werkzeuges den Schalter los.
• Zum Stoppen des Werkzeuges bei Dauerbetrieb drücken Sie den Ein-/Aus-Schalter kurz und lassen ihn anschließend wieder los. Schalten Sie das Elektrowerkzeug bei Beendigung der Arbeiten immer auf Aus-Position. Nur wenn das Elektrowerkzeug ausgeschaltet ist, darf der Netzstecker aus der Steckdose gezogen werden.

DW333K

• Einschalten: Schieben Sie den Ein-/Ausschalter (1) nach vorne.
• Ausschalten: Schieben Sie den Ein-/Ausschalter nach hinten.
  Schalten Sie das Elektrowerkzeug bei Beendigung der Arbeiten immer aus. Nur wenn das Elektrowerkzeug ausgeschaltet ist, darf der Netzstecker aus der Steckdose gezogen werden.

Einstellen der elektronischen

Sägegeschwindigkeitsregelung (Abb. G1 & G2)

DW331K (Abb. G1)

Die Sägegeschwindigkeit hängt von dem auf den Ein-/Ausschalter (1) ausgeübten Druck ab.

- Um die Sägegeschwindigkeit voreinzustellen, drehen Sie den Wähler (3) auf den gewünschten Wert.

Je höher der Wert, desto höher die Sägegeschwindigkeit. Die erforderliche Einstellung hängt von der Dicke und Art des Materials ab.

- Verwenden Sie für das Sägen von weichen Materialien wie beispielsweise Holz hohe Geschwindigkeiten. Verwenden Sie für das Sägen von Metall niedrige Geschwindigkeiten.

DW333K (Abb. G2)

Die Geschwindigkeitswahl (3) kann zur Voreinstellung des erforderlichen Geschwindigkeitsbereichs verwendet werden.

• Drehen Sie den elektronischen Geschwindigkeitswähler auf den gewünschten Wert. Die erforderliche Einstellung hängt von der Dicke und Art des Materials ab.
• Verwenden Sie für das Sägen von weichen Materialien wie beispielsweise Holz hohe Geschwindigkeiten. Verwenden Sie für das Sägen von Metall niedrige Geschwindigkeiten.

Nachdem das Werkzeug längere Zeiträume mit langsamen Geschwindigkeitseinstellungen verwendet wurde, lassen Sie es ca. 3 Minuten mit maximaler Geschwindigkeit im Leerlauf laufen.

Sägen in Holz

• Zeichnen Sie bei Bedarf eine Schnittlinie.
  • Schalten Sie das Werkzeug ein.
• Halten Sie das Werkzeug am Werkstück und folgen Sie der Linie.
• Um parallel zur Kante des Werkstückes zu sägen, montieren Sie die Parallelführung und führen die Stichsäge gemäß Abb.H am Werkstück entlang.

Sägen von Ausschnitten in Holz

• Zeichnen Sie bei Bedarf eine Schnittlinie.
• Bohren Sie ein Loch (mindestens 12 mm ø) und stecken Sie das Sägeblatt hinein.
  • Schalten Sie das Werkzeug ein.
• Folgen Sie der Linie.
• Um einwandfreie Rundschnitte zu erzielen, montieren Sie den Zirkelarm und stellen ihn auf den gewünschten Radius ein (Abb. I).

Heransägen an eine überstehende Kante (Abb. J)

• Verwenden Sie ein herkömmliches Sägeblatt und sägen Sie an die überstehende Kante heran.
• Schließen Sie den Schnitt mit einem bündigen Sägeblatt ab.

Staubabsaugung (Abb. F)

In Deutschland werden für Holzstaub aufgrund der TRGS 553 geprüfte Absaugeinrichtungen gefordert. Für andere Materialien muß der gewerbliche Betreiber die speziellen Anforderungen mit der zuständigen Berufsgenossenschaft klären.

Sägen in Metall

• Montieren Sie ein geeignetes Sägeblatt.
• Gehen Sie wie oben vor.

Verwenden Sie eine Kühlflüssigkeit (Schneidöl), um eine Überhitzung des Sägeblatts oder des Werkstücks zu verhindern.

Lieferbares Zubehör

Wenden Sie sich für nähere Informationen über das richtige Zubehör an Ihren Händler.

Hierzu zählen:

• DE3241 Parallelführung
• DE3242 Fixierstrebe

Folgende Ersatzsägeblätter stehen zur Verfügung:

• DT2048 Feingezahntes Sägeblatt
• DT2075 Grobgezahntes Sägeblatt
• DT2160 Metallsägeblatt
• DT2074 Flächenbündiges Sägeblatt*

* Nicht in allen Ländern erhältlich.

Wartung

Ihr DEWALT-Elektrowerkzeug wurde für eine lange Lebensdauer und einen möglichst geringen Wartungsaufwand entwickelt. Ein dauerhafter, einwandfreier Betrieb setzt eine regelmäßige Reinigung voraus.

Schmieren der Führungsrolle (Abb. B)

- Geben Sie in regelmäßigen Abständen einen Tropfen Öl auf die Führungsrolle (8), um ein Festfressen zu vermeiden.

Reinigung

Sorgen Sie dafür, daß die Lüftungsschlitze offen bleiben, und reinigen Sie das Gehäuse regelmäßig mit einem weichen Tuch.

Recycling (nicht zutreffend für Österreich und die Schweiz)

Elektrowerkzeuge enthalten Roh- und Kunststoffe, die recycelt werden können und Stoffe, die fachgerecht entsorgt werden müssen. DeWALT und andere namhafte Hersteller von Elektrowerkzeugen haben ein Recycling-Konzept entwickelt, das dem Handel und dem Anwender eine problemlose Rückgabe von Elektrowerkzeugen ermöglicht. Ausgediente netz- und akkubetriebene DeWALT-Werkzeuge können beim Handel abgegeben oder direkt an DeWALT eingeschickt werden. Beim Recycling werden sortenreine Rohstoffe (Kupfer, Aluminium, etc.) und Kunststoffe gewonnen und nicht verwertbare Reststoffe verantwortungsvoll entsorgt. Voraussetzung für den Erfolg ist das Engagement von Anwendern, Handel und Markenherstellern.

GARANTIE

• 30 TAGE GELD ZURÜCK GARANTIE •

Wenn Sie mit der Leistung Ihres DEWALT-Elektrowerkzeuges nicht völlig zufrieden sind, können Sie es unter Vorlage des Original-Kaufbeleges ohne weiteres innerhalb von 30 Tagen bei Ihrem DEWALT-Händler im Original-Lieferumfang zurückgeben und erhalten Ihr Geld zurück. Die Geld zurück Garantie gilt nicht auf Zubehör.

• 1 JAHR KOSTENLOSE INSPEKTION •

Innerhalb der ersten 12 Monate nach dem Kauf werden Wartungs- oder Kundendienstleistungen für Ihr DEWALT-Elektrowerkzeug unter Vorlage des Original-Kaufbeleges von einer DEWALT-Kundendienstwerkstatt ausgeführt. Diese Leistung ist im Kaufpreis eingeschlossen.

• 1 JAHR GARANTIE •

Die Garantiefrist von 12 Monaten gilt für alle DEWALT-Elektrowerkzeuge und beginnt mit dem Kaufdatum, das durch den Original-Kaufbeleg nachgewiesen werden muß. In dieser Zeit garantieren wir:

• Kostenlose Beseitigung eventueller Störungen
• Kostenlosen Ersatz aller schadhaften Teile
• Kostenlosen und fachmännischen Reparaturservice
• Voraussetzung ist, daß der Fehler nicht auf unsachgemäße Behandlung zurückzuführen ist und nur Original-DEWALT-Zubehörteile verwendet wurden, die ausdrücklich von DEWALT als zum Betrieb mit DEWALT-Elektrowerkzeugen geeignet bezeichnet worden sind.

Den Standort Ihres nächstgelegenen Händlers oder Ihrer Kundendienst-Werkstatt erfahren Sie unter der entsprechenden Telefonnummer auf der Rückseite. Eine Übersicht über die DEWALT-Kundendienstwerkstätte und weitere Informationen finden Sie auch im Internet: www.2helpU.com Mit dieser Garantieerklärung erhalten Sie eine zusätzliche Sicherheit. Sie schränkt jedoch in keinem Falle Ihre gesetzlichen Gewährleistungsrechte ein, die Sie gegenüber demjenigen haben, bei dem Sie das Gerät gekauft haben. Sie können nach Ihrer Wahl diese in gewissem Umfange weitergehenden Rechte (Minderung des Kaufpreises oder Rückgängigmachung des Kaufes) auch Ihrem Verkäufer gegenüber geltend machen.

JIGSAW DW331K/DW333K

Congratulations!
