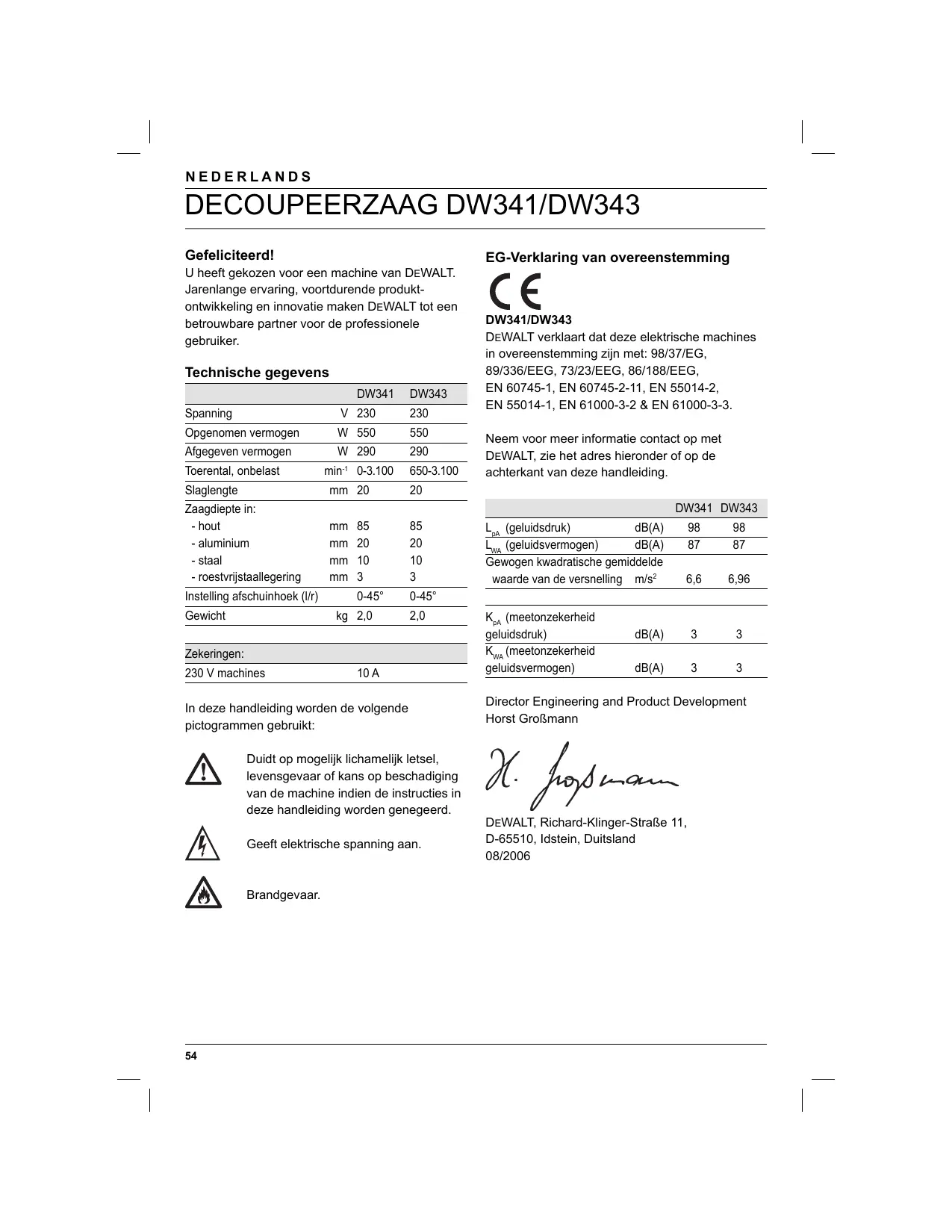

GEBRUIKSAANWIJZING DW341K DEWALT

U heeft gekozen voor een machine van DEWALT. Jarenlange ervaring, voortdurende Produktontwikkeling en innovatie makeen DEWALT tot een betrouwbare partner voor de professionele gebruiker.

Technische gegevens

		DW341	DW343
Spanning	V	230	230
Opgenomen vermogen	W	550	550
Afegeven vermogen	W	290	290
Toerental, onbelast	min-1	0-3.100	650-3.100
Slaglengte	mm	20	20
Zaagdiepte in:
- hout	mm	85	85
- aluminium	mm	20	20
- staal	mm	10	10
- roestvrijstaallegering	mm	3	3
Instelling aftschuinhoek (I/r)		0-45°	0-45°
Gewicht	kg	2,0	2,0
Zekeringen:
230 V machines		10 A

In deze handleiding worden de volgende pictogrammen geleukt:

Duidt op möglichk lichamelijk letsel, levensgevaar of kans op beschadiging van de machine indien de instructcies in deze handleiding worden genexeerd.

Geeft elektrische spanning aan.

Brandgevaar.

EG-Verklaring van overeenstemming

DW341/DW343

DEWALT verkaart dat deze elektrische machines in overeenstemming zijn met: 98/37/EG, 89/336/EEG, 73/23/EEG, 86/188/EEG, EN 60745-1, EN 60745-2-11, EN 55014-2, EN 55014-1, EN 61000-3-2 & EN 61000-3-3.

Neem voor meer informatie contact op met DeWALT, zie het adres hieronder of op deijkenkant van deze handleiding.

		DW341	DW343
LpA(geluidsdruk)	dB(A)	98	98
LwA(geluidsvermogen)	dB(A)	87	87
Gewogen kwadratische gemiddeldewaarde van de versnelling	m/s2	6,6	6,96
KpA(meetonzekerheidgeluidsdruk)	dB(A)	3	3
KwA(meetonzekerheidgeluidsvermogen)	dB(A)	3	3

Veiligheidsinstructies

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap

Waarschuwing! Lees alle veiligheidswaarschuwingen en alle voorschriften. Wanner de volgende waarschuwingen en voorschriften nicht in acht worden genomen, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.

Bewaar alle waarschuwingen en instructies zorgvuldig!

Het hierna gebrukke begrip „elektrisch gereedschap" heeft betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) of op een accu (snoerloos).

a Houd uw werkomgeving schoon en opgeruimd.

Een rommelige en een onverlichte werkomgeving kan tot oncegallen leiden.

b Werk met de machine nicht in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, gassen of stof bevinden.

Elektrische gereedschappen veroorzaken vonken die het stof of de dampen tot ontsteking konnen brengen.

c Houd kinderen en andere Personen tijdens het gebruik van het elektrische gereedschapuit de buurt.

Wanner u worden afgeleid, kurz u de contrôle over het gereedschap verliezen.

a De netstekker van het gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde gereedschappen.

Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok.

b Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten.

Er bestaat een verhoogd risico voor een elektrische schok wonneer uw lichaam geaard is.

c Houd het gereedschap uit de buurt van regen en vocht.

Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok.

d Gebruik het snoer Niet voor een verkeerd doel. Gebruik het snoer Niet om het gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken.

Houd het snoer uit de buurt van ditte, olie, scherpe randen of bewegende delen.

Beschadigde of in de war geraakte snoeren vergroten het risico van een elektrische schok.

e Wanner u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlengsnoeren te gebruiken die voor gebruik buitenshuis zijn goedgekeurd.

Het gebruik van een voor gebruik buitenhuis geschikt verlengsnoer beperkt het risico van een elektrische schok.

a Wees alert, let goed op wat u doet en gamet verstand te werk bij het gebruik van elektrische gereedschappen.

Gebruik elektrisch gereedschap nicht wanneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen.

Een moment van onoplettendheid bij het gebruik van het gereedschap kan tot ernstige verwondingen leiden.

b Draag persoonlijke beschermende uitrusting. Draag.altijd een veiligheids

Het dragen van persoonlijke beschermende uitrusting zoals een stofmasker, slipvaste werksochoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, verminder het risico van verwondingen.

c Voorkom per ongeluk inschakelen. Controller of de schakelaar in de uit-stand staat voordat u de stekker in het stopcontact steekt.

Wanneer u bij het dragen van het gereedschap uw vinger aan de schakelaar hebt of wanneer u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden.

d Verwijder instelgereedschappen of schroefsleutels voordat u het gereedschap inschakelt.

Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden.

e Reik nicht te ver. Zorg er aktijd voor dat u stevig staat en in evenwicht blijft. Daardoor kurz u het gereedschap in onverwachte situatuies beter onder controle houden.
f Draag geschikte kleding. Draag geen loshangende kleding of sieraden.

Houd haren, kleding en handschoenen uit de buurt van bewegende delen.

Loshangende kleding, sieraden en lange haren können door bewegende delen worden meegenomen.

g Wonneer stofafzigings- of stofopvang-voorzieningen können worden gemonteerd, dient u zich ervan te verzekeren dat dezeijken aangesloten en juist worden gebrukt.

Het gebruik van stofopvangvoorzieningen beperkt het gevaar door stof.

4 Gebruik en onderhoud van elektrische gereedschappen
a Overbelast het gereedschap Niet. Gebruik voor uw toepassing het waarvoordbestemde elektrische gereedschap.

Met het passende elektrische gereedschap werkt u beter en veiliger binnen het aangegeven capaciteitsbereik.

b Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is.

Elektrisch gereedschap dat nicht meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd.

c Trek de stekker uit het stopcontact en/of verwijder de accu voordat u het

gereedschap instelt, toebehoren wisselt of het gereedschap weglect.

Deze voorzorgsmaatregel voorkomt onbedoeld starten van het gereedschap.

d Bewaar nicht-gebruekte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap Niet gebruiken door personen die er net mee ver Trouwd zijn en deze aanwijzingen nicht hebben gelezen.

Elektrische gereedschappen zijn gevaarlijk wanner deze door onervaren Personen worden gebruikt.

e Verzorg het gereedschap zorgvuldig. Controller of bewegende delen van het gereedschap correct functioneren en nicht vastklemmen en of onderdelen zodanig gebroken of beschadigd zijn dat de werkking van het gereedschap nadelig worden beinvloed. Laat beschadigde delen repareren voordat u het gereedschap gezruikt.

Veel ongevalten hebben hun oorzaak in slecht onderhouden elektrische gereedschappen.

f Houd snijdende inzetgereedschappen scherp en schoon.

Zorgvuldig onderhonden snijdende inzeitgereedschappen met scherpe snijkanten klemmenminder nsel vast en zich gemakkelijker te geleiden.

g Gebruik elektrische gereedschappen, toebehoren, inzetgereedschappen en dergelijkke volgens deze aanwijzingen.

Let waar bij op de arbeitsomstandigheden en de uit te voeren werkzaamheden.

Het gebruik van elektrische gereedschappen voor andere dan de Voorziene toepassingen kan tot gevaarlijke situatuies leiden.

5 Service

a Laat het gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele verrangingsonderdelen.

Daarmee wordt gewaarborgd dat de veiligheid van het gereedschap in stand blijft.

Extra veiligheidsregels voor decoupeerzagen

• Als u zaagbladen gezrukt die special zijn ontworpen om hout te zagen, verwijdert u eerst alle spijkers en metalen voorwerpen uit het werkstuk voordat u begint.

• Gebruik, indien möglichk, alsd klemmen of bankschoeven om uw werkstuk vast te zetten.

• Probeer geen extreemkleine werkstukken te zagen.
• Buig Niet te ver waar voren. Sta altijd stevig, met name op steigerconstructies en ladders.
• Houd de zaag.altijd met beiden handen vast.
• Om hoeken en in de diepte te zagen, gezruikt u een aangepast zaagblad.

HET ZAAGBLAD CONTROLEREN EN VERVANGEN

• Gebruik alleen zaagbladen conform de specificaties die zijn verrat in deze gebruiksaanwijzing.
• Er@mogen alleen scherpe zaagbladen in perfecte conditie worden gebruikt;
  zaagbladen die gebarsten of gebogen zich,要去en onmiddelijk worden weggegooid en verrangen.
• Controller of het zaagblad goed is vastbezet.
• Tijdens het bewerkingsproces kan het zaagblad heet worden. Voordat u het blad verrangt, dient u te controleren of het koud of afgekoeld is, anders要去 u beschermende handschoenen aantrekken voordat u het blad aanraakt.

Inhoud van de verpakking

De verpakking bevat:

1 Decoupeerzaag
1 Zaagblad
1 Anti-kraszool
1 Torx-sleutel T20
1 Stofafzuigmantel
1 Stofafzuigadapter
1 Transportkoffer
1 Handleiding
1 Onderdelentekening

• Alleen kit-versies DW341K en DW343K

• Controller de machine,失落 onderdelen en accessoires op transportschade.

• Lees deze handleiding rustig en zorgvuldig door voordat u met de machine gaat werken.

Beschrijving (fig. A)

Uw decoupeerzaag DW341/DW343 is ontworpen voor het professioneel zagen van hout, staal, aluminium, plastic en keramische materialen.

1 Aan/uit-schakelaar
2 Blokeerknop
3 Stelwiel elektronische snelheidsregeling
4 Zaagselblower
5 Zaagbladvergrendeling
6 Vingerbescherming
7 Zaagbladhouder
8 Geleiderol
9 Bodemplaat
10 Schakelaar pendulumbeweging

De elektrische motor is ontwikkeld voor een bepaalde netspanning. Controller越来越高 of uw netspanning overeenkomt met de waarde op het typeplaatje.

Uw DEWALT-machine is dubbel geisoleerd overeenkomstig EN 60745; een aarddraad is dan ook nicht nodig.

Vervangen van het snoer of de stekker

Als de stekker of het snoer worden verrangen, moet de oude stekker c.q. het oude snoer worden weggegooid. Het is gevaarlijk om de stekker van een los snoer in het stopcontact te steken.

Gebruik van verlengsnoeren

Wanneer een verlengsnoer worden gebruikt, neem dan een goedgekeurd verlengsnoer, dat geschikt is voor het vermogen van de machine (zie technische gegevens). De aders要去en minimaal een doorsnede hebben van 1.5mm^2

Wanner het verlengsnoer op een haspel zit, rol het snoer dan hebelaal af.

Monteren en instellen

Haal vór het monteren en instellen altijd de stekker uit het stopcontact.

Aanbrengen en verwijderen van het zaagblad (fig. B)

WAARSCHUWING: Tijdens het bewerkingsproces kan het zaagblad heet worden. Voordat u het blad verrangt, dient u te controlleren of het

koud of afgekoeld is, anders moet u beschermende handschoenen aantrekken voordat u het blad aanraakt

Het gereedschapsloze zaagbladwisselsysteme garandeert een even snelle als eenvoudige zaagbladwissel.

• Open de zaagbladbouder (7) door de zaagbladvergrendeling (5) volledig in te trekken.
• Steek het zaagblad in de zaagbladhouder (7) door de achterkant van het blad in de groef van de geleiderol (8) te voeren.
• Ontkoppel de zaagvladvergrendeling (5).
• Om het zaagblad te verwijdenen, trekt u de zaagbladvergrendeling volledig in en trekt het zaagblad uit de houder.

Instellen van de aftschuinhoek (fig. C)

Met de instelbare zaagschoen (9) können zowel linkse alsrechtse aftschuinhoeken tot 45^ worden gezaagd. De aftschuinschaal heeft vooringestelde posities op 0^ en 45^ .

• Draai de schroeven (11) los met behulp van de meegeleverde Torx-sleutel.
  Schuif de zaagschoen (9)aar het zaagblad.
  Kantel de zaagschoen en stel de gewenste aftschuinhoek in met behulp van de schaal.
• Draai de schroeven aan.

Instellen van de pendulumbeweging (fig. A)

De instelbare pendulumbeweging garandeert een perfecte zaagbeweging voor verschillende materialen.

• Schuif de schakelaar (10) maar de gewenste positie volgens onderstaande tabel. De schakelaar kanijdens gelebruik worden gehanteerd.

Pos.	Hout	Metaal	Kunststoffen
2	Snelle sneden	-	PVC
2	Dikke werkstukken	-	Fiberglas Acryl
1	Multiplex	Aluminium	-
	Spannplaat	Non-ferro	-
0	Dunne werkstukken	Bladmetaal	-
	Fijne sneden

Monteren van de plastic anti-kraszool (fig. D) De anti-kraszool (12) beperkt de schade aan het oppervlak van (gevoelige) werkstukken.

• Klik het deksel op de schoen zoals afgebeeld.

Stofafzuiiging (fig. E)

De stofafzuiigadapter (13) helpt in combinatie met de stofafzuigmantel (14) de stof van het werkstukoppervlak te verwijderen, wanner ze+zijn aangesloten aan een geschikt stofafzuisystem.

• Plaats de stofafzuigmantel (14):tussen de vingerbescherming (6) totdat hij op+zijn plaats klikt.
• Monteer de stofafzugadapter (13) aan de machine Zoals aufgebeeld.
• Sluit de slang van een geschikt stofafzuigsysteme aan de adapter.

Sluit indien nodig een stofafzuigsystemeam aan dat voldoet aan degeldende richtlijn voor stofemissie.

Gebruik bij het zagen van metaal een stofafzuigsysteme met vonkendorve.

Aanwijzingen voor gebruik

• Neem altijd de veiligheidsinstrcties in acht en houdt u aan de geldende voorschriften.
• Zorg ervoor dat alle te bewerken materialen stevig bevestigd zijn. Verwijder spijkers, schroeven en andere voorwerpen die het zaagblad konnen beschadigen.
• Controller of er aan de onderkant van het werkstuk voldoende ruimte voor het zaagblad is. Zaag geen materialen die de maximum zaagdiepte van het zaagblad overschrijden.
• Gebruik uitsluitend scherpe zaagbladen. Vervang beschadigde of verbogen zaagbladen onmiddelijk.
• Gebruik de machine Niet voor het zagen van pijpen en buizen.

• Laat de machine uitsluitend draaien met gemonteerd zaagblad.

• Beweeg de machine tijdens het zagen algid rustig en gelijkmatig voort en oefen geen zijdelingse druk op het zaagblad uit. Zorg ervoor dat de bodemplaat geheel op het werkstuk rust en voer het netsnoer algid maar achteren weg. Bij het zagen van bogen, cirkels of andere Ronde vormen zeer langzaam duwen.

• Verwijder het zaagblad uit het werkstuk wonneer de machine helemaal stilstaat. Raak het zaagblad Niet aan onmiddelijk na het zagen. Het zaagblad kan erg heetijken.

In- en uitschakelen (fig. A)

DW341K

• Druk de aan/uit-schakelaar (1) in om de machine in te schakelen.
• Druk voor continu bedrijf de schakelaar (1) in en houd deze ingedrukt. Druk op de blokkeerknop (2) en LAST de schakelaar los.
• Stop de machine door de schakelaar los te lien.
• Schakel het continu bedrijf uit door de schakelaar kort in te drukken en deze meteen weeer los te lately. Schakel algijd de machine uit wonneer het werk is beeindigd en voordat u de stekker uit het stopcontact haalt.

DW343K

• Inschakelen: schuif de aan/uit-schakelaar (1) maar voren.
• Uitschakelen: schuif de aan/uit-schakelaar (1) maar achteren.Schakel algijd de machine uit wanner het werk is beeindigd en voordat u de stekker uit het stopcontact haalt.

Instellen van de elektronische zaagsnelheid (fig. F1 & F2)

DW341K (fig. F1)

De zaagsnelheid varieert met de druk die wordenuitgeoefend op de aan/uit-schakelaar (1).

• Om de zaagsnelheid vooraf in te stellen, draait u het stelwiel (3) maar de gewenste stand. Hoe hoger de waarde, hoe hoger de zaagsnelheid. De gewenste instelling hangt af van de dikte van het materiaal en het soort materiaal.

• Gebruik een hoog toerental voor het zagen van zachte materialen zoals hout. Gebruik een laag toerental voor het zagen van metaal.

DW343K (fig. F2)

Het stelwiel voor elektronische snelheidsregeling (3) kan worden gebruikt om vooraf de maximum snelheid in te stellen.

• Zet het stelwiel in de gewenste stand.
  De gewenste instelling hangt af van de dikte van het materiaal en het soort materiaal.
• Gebruik een hoog toerental voor het zagen van zachte materialen zoals hout. Gebruik een laag toerental voor het zagen van metaal.

Laat de machine ca. 3 Minutes op de maximum onbelaste snelheid draaien, nadat u haar gedurende langeijd in lage snelheidsinstellungen—heeft gebruikt.

Hanteren van de machine (fig. G1 & G2)

• Houd de machine vast zoals afgebeel.

• DW341K: fig. G1

• DW343K: fig. G2

Zagen in hout

• Teken eventuele een zaaglijn.
• Schakel de machine in.
• Houd de machine gegen het werkstuk en volg de zaaglijk.
• Monteer voor zaagsneden die parallel met derand van het werkstuk lopen de parallelgeleider en ga te werk als afgebeeld in figuur H.

Zagen in hout met voorboren

• Teken eventeel een zaaglijn.
• Boor een gat (Ø minimaal 12 mm) en voer het zaagblad in.
• Schakel de machine in.
• Volg de zaaglijk.
• Gebruik voor het zagen van Ronde vormen de zaagspil en stel de juiste straal in (fig. 1).

Zagen tot aan opstaande randen (fig. A & J)

• Zaag tot aan de opstaande rand met behulp van een standardzaagblad.
• Voltooi de zaagsnede met behulp van een afwerkzaagblad.

Stofafzuiiging (fig. E)

• Wanneer de zaagmachine gedurende lange tijd binnenshuis worden gebruikt,要去 een stofafzuiginstallatie worden gebruikt. Gebruik een stofafzuiger die voldoet aan de geldende richtlijn voor stofemissie.

Zagen in metaal

• Monteer het gewenste zaagblad met de juiste vertanding.
  Ga te werk zoals hierboven beschreiben.

Gebruik een koelmiddel (smeerolie) om oververhitting van het zaagblad en/of het werkstuk te voorkommen.

Opties

Uw dealer verstrekt u graag de nodige informatatie over de juiste accessoires.

Hierothehohen:

• DE3241 Parallelgeleider
• DE3242 Justeerbalk
• DT2048 Fijngetand zaagblad
• DT2075 Grofgetand zaagblad
• DT2160 Zaagblad voor metaal
• DT2074 Afwerkzaagblad

Onderhoud

Uw DEWALT-machine is ontworpen om gedurende lange tijd probleemloos te functioneren met een minimum aan onderhoud. Een juiste behandeling en regelmatige reiniging van de machine garanderen een hoge levensduur.

Smeren van de geleiderol (fig. B)

• Breng regelmatig een druppel olie aan op de geleiderol (8) om vastlopen te voorkomen.

Reiniging

Houd de ventilatiesleuven vrij en maak de behuizing regelmatig schoon met een zachte doek.

Milieu

Gescheiden inzameling. Dit product mag nicht met het gewone huishoudelijkke afval worden weggegooid.

Wanner uw oude DEWALT-product aan verranging toe is of het u Niet langer van Dienst kan+zijn,gooi het dan Niet bij het huishoudelijk afval.

Zorg ervoor dat het product geschienen kan worden ingezameld.

Door gebruike producten en verpakkingenesgezieden in te zamelen, worden dematerialien gerecycleden opnieuw gebruikt. Hergebruik van gereccludedmaterialien voorkomt milieuvervuiling enverminder dt vraag naar grondstoffen.

Inzamelpunten voor gescheden inzameling van elektrische huishoudproducten bij gemeentelijke vuilnisbergen of bij de verkoper waar u een新产品 product koopt, hunnen aanplaatselijke voorschriften gebonden zijn.

DEWALT biodt de möglichkheid tot inzamelen en recyclen van afgedankte DEWALT-producten. Om gekruik te make n van deze service, returneert u het productaar een van de erken servicecentra, die deze producten voor ons verzamelt.

U kurz het adres van het dichtstbijdijnde servicecentrum opvragen via de adressen op dechterzijde van deze handleiding. U kurz ook een lijst van once servicecentra en meer informatie m.b.t. once klantenservice vinden op het volgende Internet-adres: www.2helpU.com

GARANTIE

30 DAGEN "NIET GOED, GELD TERUG"

GARANTIE

Indien uw DEWALT elektrisch gereedschap om welke reden dan ook nicht geheel aan uw verwachtingen voldoet, stuart u het dan compleet Zoals bij aankoop binnen 30 dagen terug maar DEWALT, samen met uw aankoopbewijs en uw rekeningnummer. U ontvangt dan uw geld terug.

- 1 JAAR Gratis SERVICE-CONTRACT

Mocht uw DEWALT elektrisch gereedschap binnen 12 maanden na aankoop nazicht of reparatie behoeven, dan worden deze werkzaamheden gratis uitgevoerd in once Service-centers op vertoon van het aankoopbewijs. Stuur uw machine rechtstreeks of via uw dealer maar een erkend DEWALT Service-center.

1JAAR GARANTIE

Mocht uw DEWALT elektrisch gereedschap binnen 12 maanden na datum van aankoop defect raken tengevolge van materiaal- of constructiefouten, dan garanderen wij de kosteloze verranging van alle defecte delen of van het hele apparaat, zulks ter beoordeling van DEWALT, op voorwaarde dat:

• het produit nicht fouitief gebruikt werden
• het produit nicht gerepareerd is door onbevoegden
• het aankoopbewijs met঳op de aankoopdatum worden overdlegd

Informeer bij uw dealer of bij het DEWALT-hoofdkantoor maar het adres van het dichtstbijzijnde Service-center (zie de weiterzijde van deze handledging).

Een overzicht van erkende DEWALT Servicecenters en nadere informatatie over unsere servicevindt u ook op Internet: www.2helpU.com.

STIKKSAG DW341/DW343

Gratulerer!

10 Valjare pendelslag

Elektrisk sakerhet
