GEBRUIKSAANWIJZING DC330KB DEWALT

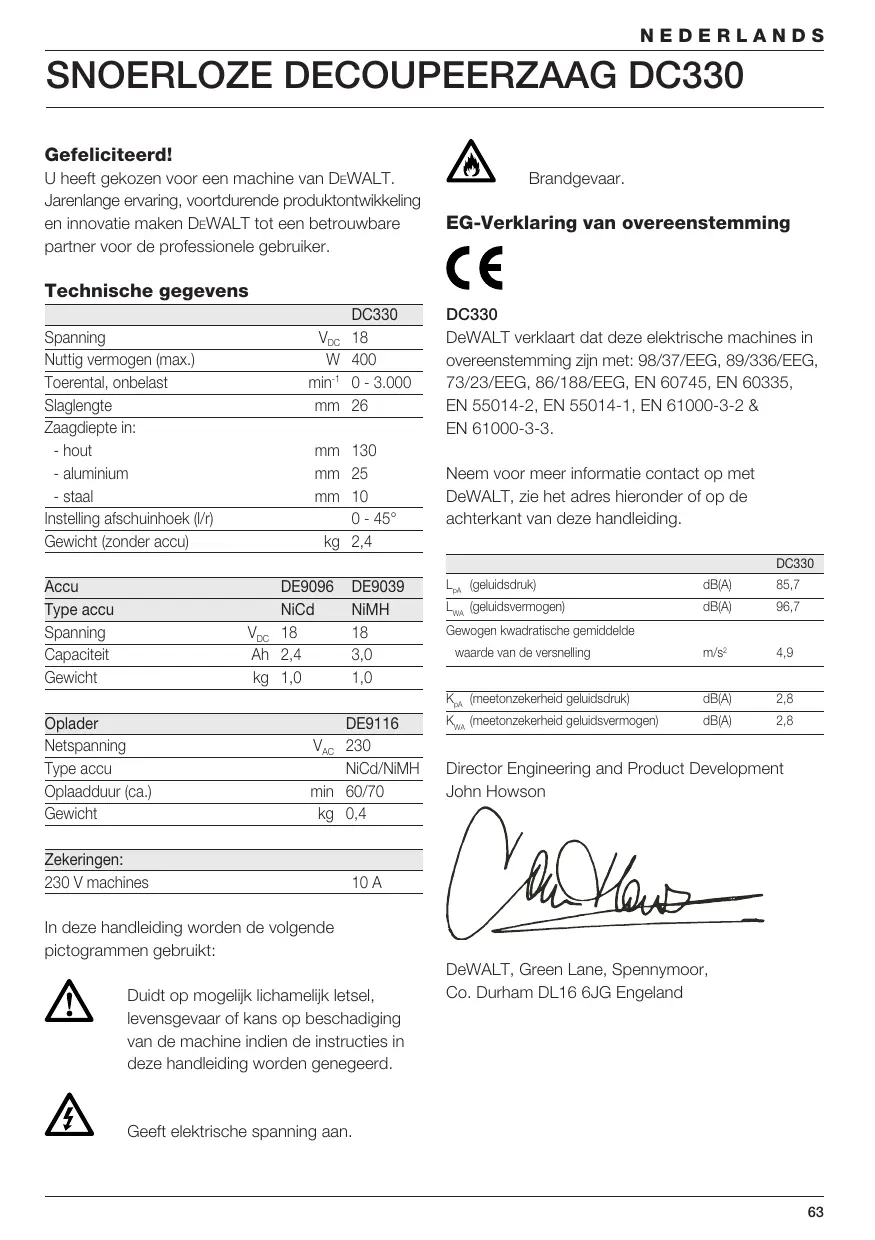

Gefeliciteerd! U heeft gekozen voor een machine van DEWALT. Jarenlange ervaring, voortdurende produktontwikkeling en innovatie maken DEWALT tot een betrouwbare partner voor de professionele gebruiker. Brandgevaar. EG-Verklaring van overeenstemming Technische gegevens Spanning Nuttig vermogen (max.) Toerental, onbelast Slaglengte Zaagdiepte in: - hout - aluminium - staal Instelling afschuinhoek (l/r) Gewicht (zonder accu) VDC min-1

kg 2,4 DC330 DeWALT verklaart dat deze elektrische machines in overeenstemming zijn met: 98/37/EEG, 89/336/EEG, 73/23/EEG, 86/188/EEG, EN 60745, EN 60335, EN 55014-2, EN 55014-1, EN 61000-3-2 & EN 61000-3-3. Neem voor meer informatie contact op met DeWALT, zie het adres hieronder of op de achterkant van deze handleiding. DC330 Accu Type accu Spanning Capaciteit Gewicht DE9096 NiCd VDC 18 Ah 2,4 kg 1,0 DE9039 NiMH 3,0 1,0 Oplader Netspanning Type accu Oplaadduur (ca.) Gewicht DE9116 VAC 230 NiCd/NiMH min 60/70 kg 0,4 Zekeringen: 230 V machines 10 A LpA (geluidsdruk) dB(A) 85,7 LWA (geluidsvermogen) dB(A) 96,7 m/s2 4,9 KpA (meetonzekerheid geluidsdruk) dB(A) 2,8 KWA (meetonzekerheid geluidsvermogen) dB(A) 2,8 Gewogen kwadratische gemiddelde waarde van de versnelling Director Engineering and Product Development John Howson In deze handleiding worden de volgende pictogrammen gebruikt: Duidt op mogelijk lichamelijk letsel, levensgevaar of kans op beschadiging van de machine indien de instructies in deze handleiding worden genegeerd. DeWALT, Green Lane, Spennymoor, Co. Durham DL16 6JG Engeland Geeft elektrische spanning aan.

NEDERLANDS Algemene veiligheidsvoorschriften Waarschuwing! Lees alle voorschriften. Wanneer de volgende voorschriften niet in acht worden genomen, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben. Het hierna gebruikte begrip ˙elektrisch gereedschap” heeft betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) of op een accu (snoerloos). BEWAAR DEZE VOORSCHRIFTEN GOED. 1 Werkomgeving a Houd uw werkomgeving schoon en opgeruimd. Een rommelige of onverlichte werkomgeving kan tot ongevallen leiden. b Werk met de machine niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, gassen of stof bevinden. Elektrische gereedschappen veroorzaken vonken die het stof of de dampen tot ontsteking kunnen brengen. c Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschap uit de buurt. Wanneer u wordt afgeleid, kunt u de controle over het gereedschap verliezen. 2 Elektrische veiligheid a De netstekker van het gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok. b Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico voor een elektrische schok wanneer uw lichaam geaard is. c Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok. d Gebruik het snoer niet voor een verkeerd doel. Gebruik het snoer niet om het gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende delen.

Beschadigde of in de war geraakte snoeren vergroten het risico van een elektrische schok. e Wanneer u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlengsnoeren te gebruiken die voor gebruik buitenshuis zijn goedgekeurd. Het gebruik van een voor gebruik buitenshuis geschikt verlengsnoer beperkt het risico van een elektrische schok. 3 Veiligheid van personen a Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van elektrische gereedschappen. Gebruik elektrisch gereedschap niet wanneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het gereedschap kan tot ernstige verwondingen leiden. b Draag persoonlijke beschermende uitrusting. Draag altijd een veiligheidsbril. Het dragen van persoonlijke beschermende uitrusting zoals een stofmasker, slipvaste werkschoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, vermindert het risico van verwondingen. c Voorkom per ongeluk inschakelen. Controleer of de schakelaar in de uit-stand staat voordat u de stekker in het stopcontact steekt. Wanneer u bij het dragen van het gereedschap uw vinger aan de schakelaar hebt of wanneer u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden. d Verwijder instelgereedschappen of schroefsleutels voordat u het gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden. e Reik niet te ver. Zorg er altijd voor dat u stevig staat en in evenwicht blijft. Daardoor kunt u het gereedschap in onverwachte situaties beter onder controle houden. f Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen. Loshangende kleding, sieraden en lange haren kunnen door bewegende delen worden meegenomen. NEDERLANDS g Wanneer stofafzuigings- of stofopvangvoorzieningen kunnen worden gemonteerd, dient u zich ervan te verzekeren dat deze zijn aangesloten en juist worden gebruikt. Het gebruik van deze voorzieningen beperkt het gevaar door stof. 4 Gebruik en onderhoud van elektrische gereedschappen a Overbelast het gereedschap niet. Gebruik voor uw toepassing het daarvoor bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u beter en veiliger binnen het aangegeven capaciteitsbereik. b Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd. c Trek de stekker uit het stopcontact voordat u het gereedschap instelt, toebehoren wisselt of het gereedschap weglegt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het gereedschap. d Bewaar niet-gebruikte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap niet gebruiken door personen die er niet mee vertrouwd zijn en deze aanwijzingen niet hebben gelezen. Elektrische gereedschappen zijn gevaarlijk wanneer deze door onervaren personen worden gebruikt. e Verzorg het gereedschap zorgvuldig. Controleer of bewegende delen van het gereedschap correct functioneren en niet vastklemmen en of onderdelen zodanig gebroken of beschadigd zijn dat de werking van het gereedschap nadelig wordt beïnvloed. Laat beschadigde delen repareren voordat u het gereedschap gebruikt. Veel ongevallen hebben hun oorzaak in slecht onderhouden elektrische gereedschappen. f Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhouden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder snel vast en zijn gemakkelijker te geleiden. g Gebruik elektrische gereedschappen, toebehoren, inzetgereedschappen en dergelijke volgens deze aanwijzingen en zoals voor dit speciale gereedschapstype voorgeschreven. Let daarbij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de voorziene toepassingen kan tot gevaarlijke situaties leiden. 5 Gebruik en onderhoud van accugereedschappen a Controleer of de schakelaar in de uit-stand staat voordat u de accu in het gereedschap steekt. Wanneer bij het aanbrengen van een accu in elektrisch gereedschap de schakelaar in de aan-stand staat, kan dit tot ongevallen leiden. b Laad accu’s alleen op in opladers die door de fabrikant zijn gespecificeerd. Voor een oplader die voor een bepaald type accu geschikt is, bestaat brandgevaar wanneer hij met andere accu’s wordt gebruikt. c Gebruik elektrische gereedschappen alleen met de daarvoor bedoelde accu’s. Het gebruik van andere accu’s kan leiden tot verwondingsen brandgevaar. d Houd accu’s die niet in gebruik zijn uit de buurt van metalen voorwerpen zoals paperclips, munten, sleutels, spijkers, schroeven en andere kleine metalen voorwerpen die overbrugging van de contacten kunnen veroorzaken. Kortsluiting tussen de accucontacten kan brandwonden of brand tot gevolg hebben. e Bij verkeerd gebruik kan vloeistof uit de accu lekken. Voorkom contact. Spoel in geval van onvoorzien contact met water af. Wanneer de vloeistof in de ogen komt, dient u bovendien een arts te raadplegen. Uit de accu gelekte vloeistof kan huidirritaties of brandwonden veroorzaken. 6 Service a Laat het gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele vervangingsonderdelen. Daarmee wordt gewaarborgd dat de veiligheid van het gereedschap in stand blijft.

NEDERLANDS Extra veiligheidsrichtlijnen voor accu’s Beschadigd snoer direct laten vervangen Brandgevaar! Voorkom kortsluiting tussen de contactpunten van een losse accu. Bewaar of verplaats de accu niet zonder dat de meegeleverde afdekdop over de contactpunten is geplaatst.

• De accuvloeistof bestaat uit een 25-30 % oplossing van kalium hydroxide en kan gevaarlijk zijn. Indien accuvloeistof met de huid in aanraking is gekomen, spoel dan de huid onmiddellijk met water af. Neutraliseer de vloeistof met een zwak zuur zoals citroensap of azijn. Indien de accuvloeistof in de ogen is gekomen, spoel de ogen dan gedurende minimaal 10 minuten met schoon stromend water. Raadpleeg vervolgens een arts.
• Probeer nooit een accu open te maken. Labels op de oplader en op de accu De labels op de oplader en op de accu laten de volgende pictogrammen zien: 100% Laadproces op gang 100% Laadproces beëindigd Accu defect Niet met geleidende voorwerpen aan de contactpunten komen Geen beschadigde accu’s laden Lees voor het gebruik de handleiding Gebruik de oplader uitsluitend voor DEWALT-accu’s; andere accu’s kunnen barsten en letsel of schade veroorzaken Niet aan water blootstellen

+40 ˚c +4 ˚c Alleen laden bij temperaturen tussen 4 °C en 40 °C Versleten accu’s dienen op milieubewuste wijze te worden verwerkt Verbrand de accu nooit NiMH NiCd Geschikt voor NiMH- en NiCd-accu’s Voor oplaadduur zie technische gegevens Inhoud van de verpakking De verpakking bevat: 1 Snoerloze decoupeerzaag 1 Zaagbladset 1 Anti-splinterplaat 1 Anti-kraszool 1 Stofafzuigmantel 1 Stofafzuigadapter 2 Accu’s, NiCd (DC330KA) 2 Accu’s, NiMH (DC330KB) 1 Oplader (DC330KA/DC330KB) 1 Transportkoffer (DC330KA/DC330KB) 1 Handleiding 1 Onderdelentekening

• Controleer de machine, losse onderdelen en accessoires op transportschade.
• Lees deze handleiding rustig en zorgvuldig door voordat u met de machine gaat werken. Beschrijving (fig. A) Uw decoupeerzaag DC330 is ontworpen voor het professioneel zagen van hout, staal, aluminium, plastic en keramische materialen. 1 Schakelaar voor elektronisch regelbaar toerental 2 Vergrendeling 3 Regeling zaagselblower NEDERLANDS 4 Zaagbladvergrendeling 5 Vingerbescherming 6 Zaagbladhouder 7 Geleiderol 8 Bodemplaat 9 Schakelaar pendulumbeweging 10 Zaagschoenhendel 11 Accu Oplader Uw DE9116 oplader is geschikt voor DEWALT NiCd-/NiMH-accu’s van 7,2 tot 18 V. 11 Accu 12 Accu-vergrendelingsknoppen 13 Oplader 14 Oplaadindicatie (rood) Accu (fig. A & B) Opladen (fig. A) Als u de accu voor de eerste keer of na langdurige opslag oplaadt, zal deze slechts voor ca. 80% worden opgeladen. Na een aantal laad- en ontlaadcycli wordt de accu echter compleet opgeladen. Controleer altijd de netspanning, voordat u de accu oplaadt. Als de netspanning normaal aanwezig is, maar de accu niet wordt opgeladen, breng dan uw oplader naar een erkend DEWALT Service-center. Tijdens het opladen kunnen oplader en accu warm aanvoelen. Dit is normaal en duidt niet op een defect. Laad de accu niet op bij omgevingstemperaturen <4 °C of >40 °C. Aanbevolen oplaadtemperatuur: ca. 24 °C. Elektrische veiligheid De elektrische motor is ontwikkeld voor een bepaalde spanning. Controleer altijd of de accuspanning overeenkomt met de waarde op het typeplaatje. Controleer tevens of de ingangsspanning van de oplader overeenkomt met uw netspanning. Uw DEWALT-oplader is dubbel geïsoleerd overeenkomstig EN 60335. Vervangen van het snoer of de stekker Als de stekker of het snoer wordt vervangen, moet de oude stekker c.q. het oude snoer worden weggegooid. Het is gevaarlijk om de stekker van een los snoer in het stopcontact te steken. Gebruik van verlengsnoeren Gebruik verlengsnoeren alleen in uiterste noodzaak. Gebruik een goedgekeurd snoer dat beantwoordt aan het vermogen van de oplader (zie technische gegevens). De minimum geleiderdikte is 1 mm2; de maximum snoerlengte is 30 m. Monteren en instellen
• Verwijder vóór het monteren en instellen altijd de accu uit de machine.
• Schakel de machine altijd uit alvorens de accu aan te brengen of te verwijderen.

• Plaats de accu (11) in de oplader (13) zoals weergegeven en steek de stekker van de oplader in het stopcontact. Let erop dat de accu goed in de oplader zit. De rode oplaad-indicatie (14) begint te knipperen. Na ca. 1 uur stopt het knipperen en brandt de indicatie continu. De accu is nu volledig opgeladen. De accu kan op ieder gewenst moment uit de oplader worden gehaald of voor een langere tijd in de op het net aangesloten oplader blijven zitten (maximaal 14 dagen). Plaatsen en verwijderen van de accu
• Duw de accu in de greep totdat de accu vastklikt.
• Verwijder de accu door het tegelijkertijd indrukken van de twee vergrendelknoppen (12). Trek dan de accu uit de greep. Accu-afdekdop (fig. B) De meegeleverde afdekdop wordt gebruikt om de contactpunten van de losse accu te beschermen. Zonder de afdekdop kunnen de contactpunten worden kortgesloten door rondslingerende metalen voorwerpen, waardoor brandgevaar ontstaat en de accu beschadigd raakt.
• Neem de afdekdop (15) af voordat u de accu (11) in de lader of de machine plaatst.
• Plaats de afdekdop over de contactpunten meteen nadat de accu uit de lader of machine is genomen. Gebruik uitsluitend DEWALT-accu’s en opladers.

• Ontkoppel de zaagvladvergrendeling (4).
• Om het zaagblad te verwijderen, trekt u de zaagbladvergrendeling volledig in en trekt het zaagblad uit de houder. Zorg dat de afdekdop op zijn plaats zit voodat u een losse accu opbergt of transporteert. Automatische regeneratie Zaagbladen In de automatische regeneratiestand worden de individuele cellen in de accu gecompenseerd of gebalanceerd op de maximale capaciteitvan de accu. Accu’s worden iedere nacht geregenereerd of na iedere 10de laad/ontlaad-cyclus of wanneer de accu niet meer dezelfde prestatie levert.
• Voor het regenereren van uw accu plaatst u de accu in de oplader. Het rode lampje zal continu gaan knipperen om aan te geven dat de laadcyclus is begonnen.
• Na de 1 uur durende laadcyclus, zal het lampje continu branden en niet langer knipperen. De accu is volledig opgeladen en is klaar voor gebruik.
• Als de accu langer dan 1 uur in de oplader blijft zitten, start de oplader automatisch de regeneratiefunctie op. Deze functie duurt maximaal 8 uur, maar de accu kan op ieder willekeurig moment tijdens de regeneratiefunctie worden verwijderd. Vertraagd opladen van hete/koude accu’s Wanneer een te hete of te koude accu in de oplader wordt geplaatst, wordt het oplaadproces automatisch uitgesteld. Als de accu een geschikte temperatuur heeft bereikt, schakelt de oplader automatisch over naar de laadstand. Hierdoor wordt een lange levensduur van de accu gegarandeerd. De rode oplaad-indicatie knippert langzaam; gedurende de vertragingstijd knippert de indicatie snel. Aanbrengen en verwijderen van het zaagblad (fig. C) Het gereedschapsloze zaagbladwisselsysteem garandeert een even snelle als eenvoudige zaagbladwissel.
• Open de zaagbladbouder (6) door de zaagbladvergrendeling (4) volledig in te trekken.
• Steek het zaagblad in de zaagbladhouder (6) door de achterkant van het blad in de groef van de geleiderol (7) te voeren.

Zaagbladtype Toepassingen Fijngetand zaagblad voor vlakke, rechte zaagsneden Grofgetand zaagblad voor snelle, rechte zaagsneden Zaagblad metaal voor ferro- en non-ferro-metalen Afwerkzaagblad* voor het afwerken van zaagsneden langs een muur of hoek.

• Niet in alle landen verkrijgbaar. Een breed scala aan speciale zaagbladen is als optie beschikbaar. Kies uw zaagblad altijd met grote zorg. Instellen van de afschuinhoek (fig. D) Met de instelbare zaagschoen (8) kunnen zowel linkse als rechtse afschuinhoeken tot 45° worden gezaagd. De afschuinschaal heeft vooringestelde posities op 0°, 15°, 30° en 45°.
• Laat de zaagschoenhendel (10) los.
• Schuif de zaagschoen (8) naar het zaagblad.
• Kantel de zaagschoen en stel de gewenste afschuinhoek in met behulp van de schaal.
• Zet de zaagschoenhendel vast. Instellen van de pendulumbeweging (fig. A) De instelbare pendulumbeweging garandeert een perfecte zaagbeweging voor verschillende materialen.
• Schuif de schakelaar (9) naar de gewenste positie volgens onderstaande tabel. De schakelaar kan tijdens gebruik worden gehanteerd. Pos.

Hout Snelle sneden Dikke werkstukken

Multiplex Spaanplaat Dunne werkstukken Fijne sneden

NEDERLANDS Instellen van de zaagselblazer (fig. A) De zaagselblazer voert een instelbare luchtstroom naar het zaagblad om het werkstuk tijdens gebruik vrij van zaagsel te houden.

• Stel de zaagselblazer in met behulp van de hendel (3). - Laag Voor het werken met metalen, waarbij koel- en smeermiddelen worden gebruikt, en voor gebruik met stofafzuiging. - Midden Voor het werken met hout en soortgelijke materialen bij een lage snelheid. - Hoog Voor het werken met hout en soortgelijke materialen bij een hoge snelheid. Monteren van de plastic anti-kraszool (fig. E) De anti-kraszool (16) beperkt de schade aan het oppervlak van (gevoelige) werkstukken.
• Klik het deksel op de schoen zoals afgebeeld. Monteren en verwijderen van de antisplinterplaat (fig. F1 & F2) De anti-splinterplaat (17), dat dicht bij het zaagblad zit, beperkt het splinteren van het werkstuk. Het inzetstuk kan zowel in de zaagschoen als in het schoendeksel worden gemonteerd.
• Houd de plaat (17) in de oriëntatie zoals afgebeeld.
• Om de plaat in de zaagschoen (8) te monteren: - Schuif de randen (18) in de groeven (19). - Schuif de plaat terug in positie tegen de zaagschoen.
• Om de plaat in het deksel (16) te monteren: - Schuif de randen (18) achter de ribben (20). - Duw de voorzijde van de plaat naar het deksel toe. De plaat klikt op zijn plaats.
• Om de anti-splinterplaat te verwijderen, volgt u het bovenstaande proces in omgekeerde volgorde. Stofafzuiging (fig. G) De stofafzuigadapter (21) helpt in combinatie met de stofafzuigmantel (22) de stof van het werkstukoppervlak te verwijderen, wanneer ze zijn aangesloten aan een geschikt stofafzuigsysteem.
• Plaats de stofafzuigmantel (22) op de vingerbescherming (5) totdat hij op zijn plaats klikt.
• Monteer de stofafzuigadapter (21) aan de machine zoals afgebeeld.

• Sluit de slang van een geschikt stofafzuigsysteem aan de adapter. Sluit indien nodig een stofafzuigsysteem aan dat voldoet aan de geldende richtlijnen voor stofemissie. Gebruik bij het zagen van metaal een stofafzuigsysteem met vonkendover. Aanwijzingen voor gebruik
• Neem altijd de veiligheidsinstructies in acht en houdt u aan de geldende voorschriften.
• Zorg ervoor dat alle te bewerken materialen stevig bevestigd zijn. Verwijder spijkers, schroeven en andere voorwerpen die het zaagblad kunnen beschadigen.
• Controleer of er aan de onderkant van het werkstuk voldoende ruimte voor het zaagblad is. Zaag geen materialen die de maximum zaagdiepte van het zaagblad overschrijden.
• Gebruik uitsluitend scherpe zaagbladen. Vervang beschadigde of verbogen zaagbladen onmiddellijk.
• Gebruik de machine niet voor het zagen van pijpen en buizen.
• Laat de machine uitsluitend draaien met gemonteerd zaagblad.
• Beweeg de machine tijdens het zagen altijd rustig en gelijkmatig voort en oefen geen zijdelingse druk op het zaagblad uit. Zorg ervoor dat de bodemplaat geheel op het werkstuk rust. Bij het zagen van bogen, cirkels of andere ronde vormen zeer langzaam duwen.
• Verwijder het zaagblad uit het werkstuk wanneer de machine helemaal stilstaat. Raak het zaagblad niet aan onmiddellijk na het zagen. Het zaagblad kan erg heet zijn. Voor gebruik:
• Zorg dat de accu (helemaal) is opgeladen. In- en uitschakelen (fig. H) Om veiligheidsredenen is uw machine voorzien van een ontgrendelknop.

• Om de machine te ontgrendelen, laat u de vergrendeling (2) los.
• Druk op de schakelaar (1) om de machine te starten. Het toerental van de machine wordt bepaald door de druk die op de schakelaar wordt uitgeoefend.
• Stop de machine door de schakelaar los te laten.
• Om de machine in de uit-stand the blokkeren, activeert u de vergrendeling. Laat de machine ca. 3 minuten op de maximum onbelaste snelheid draaien, nadat u haar gedurende lange tijd in lage snelheidsinstellingen heeft gebruikt. Zagen in hout
• Teken eventueel een zaaglijn.
• Schakel de machine in.
• Houd de machine tegen het werkstuk en volg de zaaglijn.
• Monteer voor zaagsneden die parallel met de rand van het werkstuk lopen de parallelgeleider en ga te werk als afgebeeld in figuur I. Zagen in metaal
• Monteer het gewenste zaagblad met de juiste vertanding.
• Ga te werk zoals hierboven beschreven. Gebruik een koelmiddel (smeerolie) om oververhitting van het zaagblad en/of het werkstuk te voorkomen. Opties Uw dealer verstrekt u graag de nodige informatie over de juiste accessoires. Hiertoe behoren: - DE3241 - DE3242 Parallelgeleider Justeerbalk De volgende vervangingsbladen zijn verkrijgbaar: - DT2048 Fijngetand zaagblad - DT2075 Grofgetand zaagblad - DT2160 Zaagblad metaal - DT2074 Afwerkzaagblad*
• Niet in alle landen verkrijgbaar. Zagen in hout met voorboren
• Teken eventueel een zaaglijn.
• Boor een gat (ø minimaal 12 mm) en voer het zaagblad in.
• Schakel de machine in.
• Gebruik voor het zagen van ronde vormen de zaagspil en stel de juiste straal in (fig. J). Onderhoud Zagen tot aan opstaande randen (fig. K)
• Zaag tot aan de opstaande rand met behulp van een standaard zaagblad.
• Voltooi de zaagsnede met behulp van een afwerkzaagblad. Smeren van de geleiderol (fig. C)
• Breng regelmatig een druppel olie aan op de geleiderol (7) om vastlopen te voorkomen. Stofafzuiging (fig. G)
• Wanneer de zaagmachine gedurende lange tijd binnenshuis wordt gebruikt, moet een stofafzuiginstallatie worden gebruikt. Gebruik een stofafzuiger die voldoet aan de geldende richtlijnen voor stofemissie.

Uw DEWALT-machine is ontworpen om gedurende lange tijd probleemloos te functioneren met een minimum aan onderhoud. Een juiste behandeling en regelmatige reiniging van de machine garanderen een hoge levensduur. Reiniging

• Trek de stekker van de oplader uit het stopcontact voordat u de behuizing met een zachte doek reinigt.
• Verwijder de accu voordat u de machine reinigt.
• Houd de ventilatiesleuven vrij en maak de behuizing regelmatig schoon met een zachte doek. NEDERLANDS Het milieu GARANTIE
• 30 DAGEN „NIET GOED, GELD TERUG“ GARANTIE • Oplaadbare accu De duurzame accu moet worden opgeladen, zodra deze niet meer genoeg energie levert voor werkzaamheden die daarvóór nog moeiteloos konden worden verricht. Versleten accu’s dienen op milieubewuste wijze te worden verwijderd:
• Gebruik de energie van de accu helemaal op en verwijder dan de accu uit de machine.
• NiCd- en NiMH-accu’s zijn recycleerbaar. Breng ze naar uw handelaar of naar een plaatselijk verwerkingscentrum voor klein chemisch afval. De ingezamelde accu’s worden dan op milieuvriendelijke wijze gerecycleerd of verwijderd. Gebruikte machines Wanneer uw machine aan vervanging toe is, breng deze dan naar een DEWALT Service-center waar de machine op milieuvriendelijke wijze zal worden verwerkt. Indien uw DEWALT elektrisch gereedschap om welke reden dan ook niet geheel aan uw verwachtingen voldoet, stuurt u het dan compleet zoals bij aankoop binnen 30 dagen terug naar DEWALT, samen met uw aankoopbewijs en uw rekeningnummer. U ontvangt dan uw geld terug.
• 1 JAAR GRATIS SERVICE-CONTRACT • Mocht uw DEWALT elektrisch gereedschap binnen 12 maanden na aankoop nazicht of reparatie behoeven, dan worden deze werkzaamheden gratis uitgevoerd in onze Service-centers op vertoon van het aankoopbewijs. Stuur uw machine rechtstreeks of via uw dealer naar een erkend DEWALT Service-center.
• 1 JAAR GARANTIE • Mocht uw DEWALT elektrisch gereedschap binnen 12 maanden na datum van aankoop defect raken tengevolge van materiaal- of constructiefouten, dan garanderen wij de kosteloze vervanging van alle defecte delen of van het hele apparaat, zulks ter beoordeling van DEWALT, op voorwaarde dat:
• het produkt niet foutief gebruikt werd
• het produkt niet gerepareerd is door onbevoegden
• het aankoopbewijs met daarop de aankoopdatum wordt overlegd Informeer bij uw dealer of bij het DEWALThoofdkantoor naar het adres van het dichtstbijzijnde Service-center (zie de achterzijde van deze handleiding). Een overzicht van erkende DEWALT Service-centers en nadere informatie over onze service vindt u ook op Internet: www.2helpU.com
