KÄYTTÖOHJE DC330KB DEWALT

Fusibili:
Modellä da 230 V	10 A

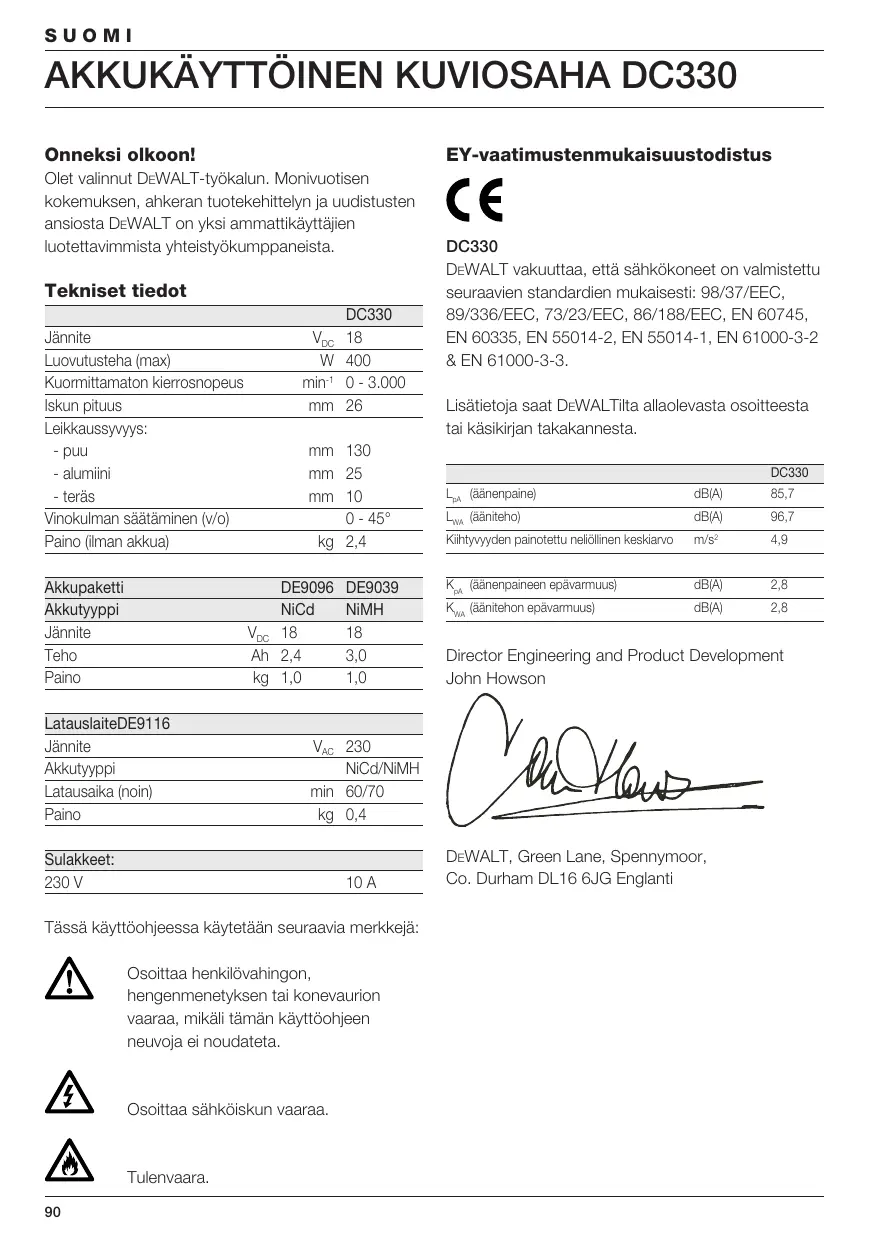

Olet valinnut DeWALT-tyokalun. Monivuotisen kokemuksen, ahkeran tuotekehittelyn ja uudistusten ansiosta DeWALT on yksi ammattikayttajien luotettavimmista yhteistyökumppaneista.

Tekniset tiedot

	DC330
Jännite	VDC	18
Luovutusteha (max)	W	400
Kuormittamaton kierrosnopeus	min-1	0 - 3.000
Iskun pituus	mm	26
Leikkaussyvyys:
- puu	mm	130
- alumiini	mm	25
- teräs	mm	10
Vinokulman säätäminen (v/o)	0 - 45°
Paino (ilman akkua)	kg	2,4

Akkupaketti		DE9096	DE9039
Akkutyyppi		NiCd	NiMH
Jännite	VDC	18	18
Teho	Ah	2,4	3,0
Paino	kg	1,0	1,0

LatauslaiteDE9116
Jännite	VAC 230
Akkutyyppi	NiCd/NiMH
Latausaika (noin)	min 60/70
Paino	kg 0,4

Sulakkeet:
230 V	10 A

Tässä käyttoöhjeessa käytetään seuraavia merkkeja:

Osoittaa henkilövahingon,
hengenmenetyksen tai konevaurion
vaaraa, mikäli tämän käytööhjeen
neuvoja ei noudateta.

Osoittaa sahköiskun vaaraa.

Tulenvaara.

EY-vaatimustemmukaisuustodistus

DC330

DeWALT vakuuttaa, etta sahkokoneet on valmistetu seuraavien standardien mukaisesti: 98/37/EEC, 89/336/EEC, 73/23/EEC, 86/188/EEC, EN 60745, EN 60335, EN 55014-2, EN 55014-1, EN 61000-3-2 & EN 61000-3-3.

Lisātietajoa saat DeWALTila allaolevasta osoitteesta tai kāsikirjan takakannesta.

		DC330
LDA (äänenpaine)	dB(A)	85,7
LWA (ääniteho)	dB(A)	96,7
Kihntyvyden painotettu nelöllinen keskiarvo	m/s2	4,9

KpA (äänenpaineen epävarmuus)	dB(A)	2,8
KwA (äänitehon epävarmuus)	dB(A)	2,8

Yleiset turvallisutta koskevat säännöt

Varoitus! Kaikki ohjeet taytyu lukea. Alla olevien ohjeiden noudattamisen laiminlyonti saattaa johtaa sahköiskuun, tulipaloon ja/taivakavaan loukkaantumiseen. Seuraavassa kaytety kasite "sahkötyokalu" kasittäverkkokaytöisiä sahkötyokaluja (verkkojohdolla) ja akkukaytöisiä sahkötyokaluja (ilman verkkjohoita). SÄIYLÄ NÄMÄ OHJEET HYVIN.

1 Työalue

a Pida tyoskentelyalue puhtaana ja hyvin valaistuna. Tyopaikan epajarjestys ja valaisemattomat tyalueet voivat johtaa tapaturmiin.
b Älä työskentele sahkötyokalulla
rajāhdysalttiissa ympäristössa, jossa on palavaa nestettä, kaasua tai polyä.
Sahkötyokalu muodostaa kipinòita, jotka saattavat sytyttä polyn tai hóryt.
c Pida lapset ja sivulliset loitolla sahktoyokalua kaytttaessasi. Voit menettaa laitteesi hallinnan, huomiosi suuntautuessa mualle.

2 Sähköturvallisuus

a Sähkötyokalun pistotulpan tulee SOPia pistorasiaan. Pistotulppaa ei saa muuttaa millään tavalla. Ålä käytä mitään pistorasia-adaptereita maadoitettujen sähkötyokalujen kanssa. Alkuperäissessä kunnossa olevat pistotulpat ja sopivat pistorasiat vähentävät sähköiskun vaaraa.
b Välta koskettamasta maadoitettuja pintoja, kuten putkia, pattereita, liesiä tai jäkaappeja. Sähköiskun vaara kasvaa, jos kehosi on maadoitettu.
c Älä aseta sahkötyokalua alttiiksi sateelle tai kosteudelle. Veden tunkeutuminen sahkötyokalun sisään kasvattaa sahköiskun riskä.
d Ålä käytä verkkojohtoa vaärin. Ålä käytä sita sähkötyökalun Kantamiseen, vetämiseen tai pistotulpan irrottamiseen pistorasiasta. Pidä johto loitolla kuumuustesta, öljystä, terväistä reunoista ja likkuvista osista. Vahingoittuneet tai sotkeutuneet johdot kasvattavat sähköiskun vaaraa.
e Käyttaessä sahkötyokalua ulkona, käytä ainoastaan ulkokayttoön soveltuvaa jatkojohtoa. Ulkokayttoön soveltuvan jatkojohdon käytto piententa sahköiskun vaaraa.

3 Henkiloturvallisuus

a Ole valpas, kiinnita huomiota tyoskentelyysi ja noudata tervettä järkeä sahkötyokalua käyttaessä. Älä käytä sahkötyokalua, jos olet väsnyt tai huumeiden, alkoholin tahi läkkkeiden vaikutuksen alaisena. Hetken tarkkaamattomus sähkötyokalua käytettaessä saattaa johtaavakavaan loukkaantumisen.
b Käytä suojavarusteita. Käytä aina suojalaseja. Suojavarusteet, kuten polynsuojanaamari, luistamattomat turvajalkineet, kypärä ja kuulosuojaimet piententavät, tilanteen mukaan oikein käytetyinä, loukkaantumisriskia.
c Välta sähkötyokalun tahatonta käynnistämsta.
Varmista, etta kytkin on off-asennossa ennen
kytkennän tekemista. Onnettuusvaara
lisäantyy, jos kannat sähkötyokalua sormi
käytökykimellä tai kyktet tyokalun virtajohdon
pistorasiaan, kun käytökytkin on pällä.
d Poista kaikka saatotyokalut ja ruuvitaltat, ennen kuin kaynnistat sahkotyokalun. Tyokalu tai avain, joka sijaitsee laitteen pyorivassaa osassa, saattaa johtaa loukkaantumiseen.
e Ålä yliarvöi itseäsi. Huolehdi aina tukevasta seisoma-asennosta ja tasapainosta. Täten voit paremmin hallita sahkötyökalua odottamattomissa tilanteissa.
f Käytä tarkoitukseen soveltuvia vaatteita.
Älä käytä lóysiä työvaatteita tai koruja.
Pidä hiukset, vaatteet ja käsineet loitolla liikkuvista osista. Väljät vaatteet, korut ja pitkät hiukset voivat takertua likkuviin osin.
g Jos polynimu- ja keräilylaitteita voidaan asentaa tyokaluun, sinun pitäa tarkistaa, etta ne on liitetty ja etta niitta käytetän oikeallatavalla. Näiden laitteiden käytto vähentäa polyn aiheuttamia vaaroja.

4 Sähkötyökalujen käytto ja hoito

a Alä ylikuormita Iaitetta. Käytä kyseiseen työhön tarkoitettua sahkötyokalua. Sopivaa sahkötyokalua käyttaen työskentelet paremin ja varmemmin tehoalueella, jolle sahkötyokalu on tarkoitettu.
b Älä käytä sahkötyokalua, jota ei voida käynnistää ja pysayttä virtakytkimestä. Sähkötyokalu, jota ei enää voida käynistää ja pysayttä käynnistyskytkimellä, on vaarallinen ja se tāyty korjata.

c Irrota pistolotulppa pistorasiasta, ennen kuin suoritat saatjä, vaidhat tarvikkeita tai siirat sahkötyokalun varastoitavaksi. Namā turvatoimenpiteet piententavt sahkötyokalun tahattoman käynistysriskin.
d Säilytä sahkötyokalut poissa lasten ulottuvila, kun niita ei käytä. Älä anna sellaisten henkilöiden käyttaa sahkötyokalua, jotka eivat tunne sitä tai jotka eivat ole lukeneet tata käyttoohjetta. Sähkötyokalut ovat vaarllisia, jos niitta käytävat kokemattomat hemkilöt.
e Hoida sähkötyokalusi huolella. Tarkista, etta liikkuvat osat toimivat moitteettomasti, eivatkä ole puristuksessa ja etta tyokalussa ei ole murtuneita tai vahingoittuneita osia, jotka saattaisivat vaikuttaa Haitallisesti sen toimintaan. Anna korjautta mahdolliset viatennen kaytöönottoa. Monen tapaturman syyt lótyvát huonosti huolletuista laitteista.
f Pida leikkasterat teravina ja puhtaina. Huolellisesti hoidetut leikkaustyokalut, joden leikkausreunat ovat teravia, eivat tartu helposti kiinni ja niitta on helppompia hallita.
g Käytä sahkötyokaluja, tarvikkeita, vaihtotyokaluja jne. näden ohjeiden mukaisesti ja tavalla, joka on tarkoitettu erityisesti kyseiselle sahkötyokalulle. Ota tällöin huomioon työolosuhteet ja suoritettava toimenpide. Sähkötyokalun käytö muuhun kuin sille maärattyn käytöän, saattaa johtaa vaarallisiin tilanteisiin.

5 Akkukaytöisten tyokalujen käytto ja hoito

a Varmista, etta sähkötyokalu on poiskytkettynä, ennen kuin asennat akun sihen. Akun asennus sähkötyokaluun, jonka käynistyskytkin on käyntiasennossa altistaa onnettomuuksille.
b Lataa akku vain valmistajan märäämssä latauslaitteessa. Latauslaite, joka soveltuumääratyntyyppiselle akulle, saattaa muodostaa tulipalovaaran erilaista akkua ladattaessa.
c Käytä sahkötyokalussa ainoastaan kyseisen sahkötyokaluun tarkoitettua akkua.

Jonkun muun akun käytto saattaa johtaa.
loukkaantumiseen ja tulipaloon.

d Pida irrallista akkua loitolla metalliesineistä, kuten paperinliittimistä, kolikoista, avaimista, nauloista, ruuveista tai muista pienistä metalliesineistä, jotka voivat oikosulkea akun koskettimet. Akkukoskettimien valinen oikosulku saattaa aiheuttaa palovammoja tai johtaa tulipaloon.
e Väärastä käytösta johtuen saattaa akusta vuotaa nestettä, jota ei tule koskettaa. Jos nestettä vahingossa joutuu iholle, huuhtele kosketuskohta vedellä. Jos nestettä pääsee silmiin, tarvitaan tamän lisäksi läkärin apua. Akusta vuotava;neste saattaa aiheuttaa ärsytstä ja palovammoja.

6 Huolto

a Anna koulutettujen ammatitaitoisten henkilöden korjata sähkötyokalusi ja hyväksy korjauksiin vain alkuperäisä varaosia. Täten varmistat, etta sähkötyokalu sällyy turvallisena.

Akkujen käyttoa koskevia turvallisuusohjeita

Palovaara! Välta irrotetun akuston metallikkontaktien asettamista oikosulkuun metallillä. Älä saïytä tai kanna akustoa ilman, etta mukana tuleva suojakorkki on asetetu kontaktien päälle.

• Akkuneste, 25 - 30 % hydroksidiliuos, saattaa olla Haitallista. Jos akkunestetta päsee iholle, huuhdo se runsaalla vedellä. Neutraloi akkunesto etikalla tai sitruinamehulla. Jos akkunestetta joutuu silmiin, huuhdo silmä runsaalla vedellä ainakin 10 minuuttia, ja ota heti yhteys lääkärin.
• Alä koskaan yritä avata akkupakettia.

Akun ja laturin etiketit

Akun ja laturin etiketeista naet seuraavat merkit:

Lataus käynissä

Akku latautunut

Akku viallinen

Alä kosketa akun napoja sähköö
johtavilla esineillä

Ala yrità ladata vialisia akkuja

Lue käyttoöhje

Tarkoitetti ainoastaan DEWALT-akkujen lataamiseen; muut saattavat haljeta ja aiheuttaa henkilo- ja muita vahinkoja

Laturi ei saa kastua

Vaihda vialinen johto valittomästi

Latauslampotila +4^ ja +40^ valillia

Hävita akku ympäristöystävällisellā tavalla

Alä missän tapauktessa polta akkupakettia

Lataa NiMH- ja NiCd-akut

Latausajan tietämiseksi katso tekniä tietoja

Pakkaufsen sisälto

Pakkaus sisäitää:

1 Akkukayttoinen kuviosaha
1 Sahanteräsarja
1 Repimisen estä kenkäosa
1 Naarmuuntumisen estä kengänsuojus
1 Purunimuroointi
1 Polynpoiston sovitin
2 Akkua, NiCd (DC330KA)
2 Akkua, NiMH (DC330KB)
1 Latauslaite (DC330KA/DC330KB)
1 Laukku (DC330KA/DC330KB)

1 Käyttoöhje
1 Hajoituskuva

• Tarkista etteivät kone, sen osat tai lisavarusteet ole vioittuneet kuljetuksen aikana.
  Lue täm käytöohje huolellisesti ennen koneen käytöönottoa.

Kuvaus (kuva A)

DC330 -kuviosaha on suunnitelu ammattaiseen puun, teraksen, alumiin, muovin ja keraamisten metallien sahaamiseen.

1 Virrankatkaisija portaattomalla nopeudensäddöllä
2 Turvalukko
3 Sahanpurun puhaltimen saatö
4 Terän salpa
5 Sormisuojus
6 Terän pidike
7 Ohjausrulla
8 Pohjalevy
9 Heilurin iskun valitsin
0 Keng'an vipu
1 Akkupaketti

Latauslaite

Latauslaite DE9116 lataa DeWALTin 7,2 - 18 V:n NiCd-/NiMH-akut.

11 Akkupaketti
12 Vapautinpainikkeet
13 Latauslaite
14 Latausvalo (punainen)

Sähköturvallisuus

Laturi on suunnitetu käytettväksi vain yhdellä jännitteellä. Tarkista aina, etta virtalähde vastaa arvokilvessä ilmoitettua jännitettä.

Laituris on kaksoiseristetty EN 60335:n mukaisesti; siksi ei tarvita erillista maadoitusta.

Kaapelin tai pistotulpan vaihto

Kun vaihdat kaapelin tai pistotulpan, havita seturvallisesti.Pistoke,jossa on paljaita johtimia, on vaarallinen kiinnitetynnä jannitteseen pistorasiaan.

Asennus ja saaadot

• Poista akku koneesta aina ennen asennuksia ja saatjä.
• Sammuta kone aina (off) ennen kuin poistat akkupaketin.

Käytä ainoastaan DEWALT-akku ja - latauslaite.

Akkupaketti (kuva A & B)

Akkujen lataaminen (kuva A)

Kun akut ladataan ensimmäisen kerran tai pitkān varastroajan jälleen, ne varautuvat vain noin 80 % :sti. Usean purkaus/latauskerran jälleen akut latautuvat tãyteen tehoonsa. Tarkista verkkokytkentä aina ennen kuin alat ladata akkuja. Jos sãhköverkko antaa virtaa, mutta akut eivät lataudu, vie latauslaite valtuutettuun DeWALTin huoltopisteeseen. Latauksen aikana latauslaite ja akut voivat lammetä, mikä on avan normalia.

Alä lataa akkuja, mikäli ympäristön
lampötila on alle 4^ C tai yi 40°C.
Suositeltava latauslampötila noin 24 °C.

• Laita akkupaketti (11) latausta varten latauslaitteseen (13) kuten kuvassa on esitetty ja kytke latauslaite sahkoverkloon. Varmista, etta akku on tukevasti paikallaan latauslaitteessa. Punainen latausvalo (14) vilkkuu. Noin yhden tunnin varausajan jälkeen punainen valo alkaa palaa yhtäjaksoisesti. Tällöin akkupaketti on täysin latautunut. Akkupaketti voidaan poistaa latauslaitteesta tai se voidaan jättä latauslaitteseen pitkäksi ajaksi (enintään 14 päävän ajaksi).

Akun irrottaminen ja kiinnittäminen

• Kiinnitta akku kahvaan kunnes se naksahtaa paikoilleen.
• Kun irrotat akun, paina kahta vapautinnappulaa. (12) samanaikaisesti, ja irrota akku kahvasta.

Akkukansi (kuva B)

Suojakorkki piettäirrotetun akuston kontaktit. Jos suojakorkki ei ole paikallaan, irtonaiset metalliobjektit voivat aiheuttaa oikosulun kontakteihin.

Tästa on seuraufsena tulipalon vaara ja akuston vauroituminen.

• Irrota suojakorkki (15) ennen kuin asetat akuston (11) laturiin.
• Aseta suojakorkki kontaktien paälle heti, kun olet irrottanut akuston laturista tai koneesta.

Varmista, etta suojakorkki on paikallaan ennen kuin sailytät tai kannat irrotetun akuston.

Automaattinen saatö

Automaattinen säätö tasoittaa
akkupaketin erilliset solut
huippukapasiteetilla. Akkupaketit on
säädettävä yön yli 10 tunnin lataus-/
purkujaksottain tai aina, kun
akkupaketti ei enää toimita yhtä
paljon virtaa kuin aikaisemmin.

• Akkupaketti viritetään asettamalla se laturiin normaalilla tavalla. Punainen valo vilkuu yhtäjksoisesti, mikä osoittaa latausjakson käynnistyneen.
• Kun 1 tunnin latausjakso on valmis, valo palaa yhtäjaksoisesti eikä enää vilku. Akkupaketti on nyt ladattu täyteen ja on käytövalmis.
• Jos paketti jatetään laturin tunnin latauksen jälkeen, laturi siirtyu automaattisesti säätötilan. Tämä tilon käytössä enintään 8 tunnin ajan. Akkupaketti voidaan irrottaa milloin tahansa saadön yhteydessä.

Yikuumentunut akku

Kun laturi tunnistaa ylikuumentuneen akun,
lataaminen siirtyy ajankohtaan, jolloin akku on
jähtynyt. Kun akku on jähtynyt, laturi siirtyy
automaattisesti latausvirtaan. Tämä ominaisus
takaa akun maksimikestoän. Punainen valo vilkkuu
pitkään, sitten lyhyeen ylikuumentuneessa tilassa.

Sahanterän asennus ja poisto (kuva C)

Sahanterät on helppo ja nopea vaihtaa, koska vaihdossa ei tarvita työkaluja.

• Avaa teranpidike (6) vetamallä terän salpa (4) kokonaan taakse.
• Työnnä sahanterä teränpidikkeseen (6) ohjaten terän taakaosa ohjainrullan (7) uraan.

Vapauta terän salpa (4).
- Sahanterän poistamiseksi vedä terän salpa kokonaan taakse ja vedä terä ulos kotelosta.

Sahanterat

Terän typpi	Käytökohteet
Hienohampainen katkaisuterä	tasaisia, suoria katkaisuja varten
Suurihampainen katkaisuterä	nopeita, suoria katkaisuja varten
Metallinkatkaisuterä	rautapitoisia ja raudattomia metaleja varten
Tasakatkaisuterä	katkaisun vimeistelyyn seinää tai reunaa vasten.

Lisāvarusteena on saṭatavana laaja valikoimā erikoissahanteri.

Valitse sahantera aina huolella.

Vinokulman säätäminen (kuva D)

Säedettävän kengän (8) ansiosta voidaan sahata jopa 45^ vinokulmia vasemmalle tai oikealle. Vinosahauksen steikossa on esisädetyt asennot 0^ , 15^ , 30^ ja 45^ .

Vapautakengänvipu (10).
- Siirä kenkää (8) kohti sahanteräa.
- Säädä haluamasi vinokulma kengallee steikosta.
- Kirstä kengän vipu.

Heilurin iskun asettaminen (kuva A)

Heilurin saadettav'an iskun ansiosta sahausjalki on taydellinen eri materiaialella.

Liu'uta valitsin (9) haluamaasi asentoon alla olevan taulukon mukaisesti. Valitsinta voidaan säätää käytön aikana.

Asento	Puu	Metalli	Muovi
3	Nopea sahaus	-	PVC
2	Paksut työkappaleet	-	Lasikuitu
			Akryyli
1	Vaneri	Alumniini	-
	Lastulevy	Ei-rautametalli	-
0	Ohuet työkappaleet	Metallilevy	-
	Hieno sahaus

Sahanpurun puhaltimen asettaminen (kuva A)

Sahanpurun puhallin tuottaa saadettavan
ilmavirtauksen sahanteraan. Ilmavirtaus pitaa
sahanpurun poissa tyokappaleesta kayton aikana.

• Säädä sahanpurun puhallin vipua käytämälä (3).

• Pieni Metallintyoston yhteydessä, kun käytetään jähdytnseneita ja voiteluaineita. Tarkoitetu käytettäväksi myös purunpoiston yhteydessä.

• Valiasento Sahattaessa puuta ja mucha samanlaisia materiaaleja pienell' nopeudella.
• Suuri Sahattaessa puuta ja muita samanlaisia materiaialeja suurella nopeudella.

Muovisen naarmuuntumisen estavän kengänsuojan asentaminen (kuva E)

Naarmuuntumisen estäv kengansuoja (16) estä (herkkien) tyokappaleiden pinnan vauriot.

• Aseta suoja kenkään kuvan osoittamalla tavalla.

Repimisen overstavän kengän lisäosan asennus ja irrotus (kuva F1 & F2)

Repimisen estäv kengän lisaosa (17) vahentä tyokappaleen repertoire. Lisasa voidaan asentaan kenkään ja kengän suojukseen.

• Pida lisäosaa (17) kuvan osoittamassa suunnassa.

• Lisaosan asentaminen kenkään (8):

• Liu'uta reunat (18) uriin (19).

• Liu'uta lisaosa takaisin oikeaan asentoon kenkäa vasten.

Lisaoan asentaminen suojaan (16):

• Liu'uta reunat (18) ulokkeiden (20) taakse.

• Paina lisaosan etupaatauojaa vasten. Lisasa napsahtaa paikalleen.

• Repimisen estä kengän lisäosa irrotetaan painvastaisessa järestyksessä.

Polyn poisto (kuva G)

Purunpoiston sovitin (21) ja purunpoiston ohjain (22) poistaa purun tyokappaleen pinnalta sopivan purunpoistojarestelmän yhteydessa kaytetytnä.

• Aseta purunpoiston ohjain (22) sormisuojaan (5), kunnes se napsahtaa paikalleen.
• Asenna purunpoiston sovitin (21) työkaluun kuvan osoittamalla tavalla.

Kytke sopivan purunpoistojärestelmän letku sovittimeen.

Käytä aina kun voit purunpoistoimuria, joka on purunpoiston säännösten mukainen.

Alä käytä purunpoinstojarjestelmäa metallia sahattaessa ilman asianmukaista kipinäsuojaa.

Käytöohjeet

Noudata aina turvallisuusohjeita ja voimassa olevia saantjä.
- Varmista etta tyokappale on kiinnitetty kunnolla paikalleen. Poista naulat, ruuvit yms. kiinnittimet tyokappaleesta, koska ne voivat vahingoittaa teräa.
- Varmista, etta teralle on tarpeeksı tila ay dokpappeen alla. Alä leikkaa materiaaleja, jotka yllittavat teran suurimman leikkuusvyyden.
- Käytä vain teräviä terä. Vauroituneet tai taipuneet sahanterät on poistettava valittömästi.
- Alä leikkaa sahalla putkia tai letkuja.
- Alä käytä konetta ilman sahanteräa.
- Parhaan tuloksen saavuttamiseksi sahaa tyostokappaletta tasaisesti ja rauhallisesti. Älä käytä sivusuuntaista tyontövoimaa terään. Pidä sahausjalka tasaisesti tyostokappaleessa. Kun sahaat kaaria, ympyröitä tai muita pyöreitä muotoja, työnna sahaa keyesti.
- Anna koneen pysähtyä täydellisesti ennen kuin irrotat terän työkappaleesta. Sahauksen jälkeen terä voi olla kuuma. Älä kosketa sitä heti.

Ennen käytämistä:

• Varmista, etta akut ovat (tayteen)

Koneen käynistäminen ja sammuttaminen (kuva H)

Turvallisuussyistä koneessa on turvalukko.

• Avaa koneen turvalukko (2).
• Käynnistä kone painamalla virtakytkintä (1).

Virtaytkimeen kohdistuvan paineen märä säätä koneen hierrosnopeuden.

Pysäytä kone vapauttamalla kytkin.
- Voit lukita koneen off-asentoon aktivoimalla turvalukon.

Kun saha on toiminut pitkään pienell' nopeudella, anna sahan käydä suurella nopeudella 3 minuuttia, jotta saha jäahtyt sehokkaammin.

Sahaaminen puuhun

• Piirä tarvittaessa leikkuuviva.
  Käynnistä kone.
• Pidä konetta työstkappaletta vasten ja seuraa viivaa.
• Sahatessasi tyostettävän kappaleen reunan suuntaisesti: asenna reunaohjain ja ohjaa pistosahaa tyostettäväk kappaletta pitkin kuvan I mukaisesti.

Sahaaminen puuhun ohjausrei'an kautta

• Piirä tarvittaessa leikkuuviiva.
• Poraa reikä (ø vah. 12 mm) ja työnnä sahanterä reikään.
  Kännistä saha.
  Seuraa viivaa.
• Sahatessasi tãysin pyöreitä muotoja: asenna harppitanko sahaan ja sãäda säde haluamaksesi (kuva J).

Sahaaminenulkonevaan kulmaan asti (kuva K)

• Käytä tavallista terää ja sahaa ulkonevaan kulmaan asti.
  Viimeistele sahaus kayttamalla tasakkaisuteräa.

Pólyn poisto (kuva G)

• Kun laitetta käytetään sisātiloissa pidemmān aikaa, se on yhdistettävā sopivaan sahauspolyn poistimeen. Käytä ainoastaan polynpoistosta annettujen ohjeiden ja maäräysten mukaista polynpoistolaitetta.

Metallin sahaaminen

• Asenna sopiva sahantera.
• Etene kuten edellä on kuvattu.

Käytä jäähdytysainetta (leikkuuölyä)
estäksesi sahanterän tai työkappaleen ylikuumenemisen.

Lisavarusteet

Ota yhteys myjääsi halutessasi tietoja sopivista lisātarvikkeista.

Vastuualueita ovat muun muassa

-DE3241

Suuntaohjain

-DE3242

Trammelitanko

Seuraavia teria on saatavilla:

-DT2048

Hienohampainen katkaisuterä

-DT2075

Suurihampainen katkaisuterä

-DT2160

Metallinkatkaisuterä

-DT2074

Tasakatkaisuterä

Huolto-ohjeita

DeWALT sähkötyokalusi on suunnitelu käytettväksi pitkān aikaa mahdollisimman vahällä huololla. Asianmukainen käytto ja saannönmukainen puhistus takaavat laitteen jatkuvan toiminnan.

Ohjausrullan voitelu (kuva C)

Voitele ohjausrulla (7) sännöllisesti tipalla öljä, ettei rulla jumiudu.

Puhdistus

• Vedä laturin pistotulppa pistorasiasta, ennenkuin puhistat vaipan pehmeällä rievulla.
• Irrota akkukotelo, ennenkuin puhistat sahkötyökalusi.
• Pidä tuletusaukot puhtaina ja puhdista runko saannöllisesti pehmeällä rievulla.

Ympäristö

Ladattavat akut

Tämä pitkäikäinen akkupaketti taytyy ladata, kun se ei enää anna riittävästi virtaa toiden tekemiseen. Kun akkuja ei voi enää ladata, havita ne ympäristöystävällisesti.

• Tyhjenna akku käytämälä lataus loppuun ja poista se koneesta.
• NiCd- ja NiMH-akkuja voidaan kierrattta. Jatakku johonkin paikkakuntasi kierratyskeskuksista tai valtuutettuun DeWALT-huoltolikkeeseen. HUOM! Kuluttajana olet vastuussa ettloppuunkaytety akku kierratetaan asianmukaisesti.

Koneet, joita ei ena tarvita

Kun koneesi on käytetty loppuun, alä heita sitā tavallisten roskien mukana pois, vaan vie se paikkakuntasi kierratyskesukkseen tai jätä valtuutettuun DeWALtin huoltopisteeseen.

Jatkuvan tuotekehittelyn seuraufsena namä tiedot saattavat muuttua. Niistä emme ilmoita erikseen.

TAKUU

30 PAIVAN TYYTVAISYYSTAKUU

Jos et ole täysin tytytväinen DeWALT-työkaluusi, palauta se myjälle tai valtuutettuun DeWALT-huoltopisteeseen 30 päivän sisällä ostopäivästä, niin saat rahasi takaisin tai vaihtokoneen. Tuote on palautettava täydellisenä ja ostokuitti on esitetävä.

YHDEN VUODEN ILMAINEN YLLAPITOHOULTO

DeWALT-tyokalusi kunnossapito ja huolto suoritetaan ilmaiseksi 12 kuukaen sisallä ostopäivastä huoltopisteessämme. Ilmainen kunnossapitohuolto käsittä sahkötyokalujen ty- ja varaosakustannukset. Siihen ei sisally tarvikekustannuksia. Ostokuitti on esitetäva.

- YHDEN VUODEN TAKUU

Jos DeWALT-tuotteesi menee epakuntoon materiaali- tai valmistusvikojen takia 12 kuukauden sisallä ostapäivastä, vaid damme viottuneet osat uusiin tai vaid damme koko yksikon ilmaiseksi edellytäen, etta:

• Tuotetta ei ole käytetty värin.
• Valtuuttamattomat henkilöt eivät ole yrittäeneet korjata sitä.
• Paiväysellä varustetu ostokuitti esitetään. Tämä takuu tarjotaan lisäpalveluna kuluttajan lakisääteisten oikeuksien lisäksi.

Lähimmän DeWALT-myyjäsi tai valtuutetun DeWALT-huoltpisteen osoitteen saat voimassaolevasta tuoteluettelosta tai ottamalla yhteyttä DeWALTin. Lista valtuutetuista DeWALT-huoltoliikkeistä sekä yksityiskohtaiset tiedot korjauspalvelustamme ovat vaihtoehtoisesti saatavilla Internetissä, osoitteessa

www.2helpU.com

UPPLADDNINGSBAR STICKSAG DC330

Vi gratular!
