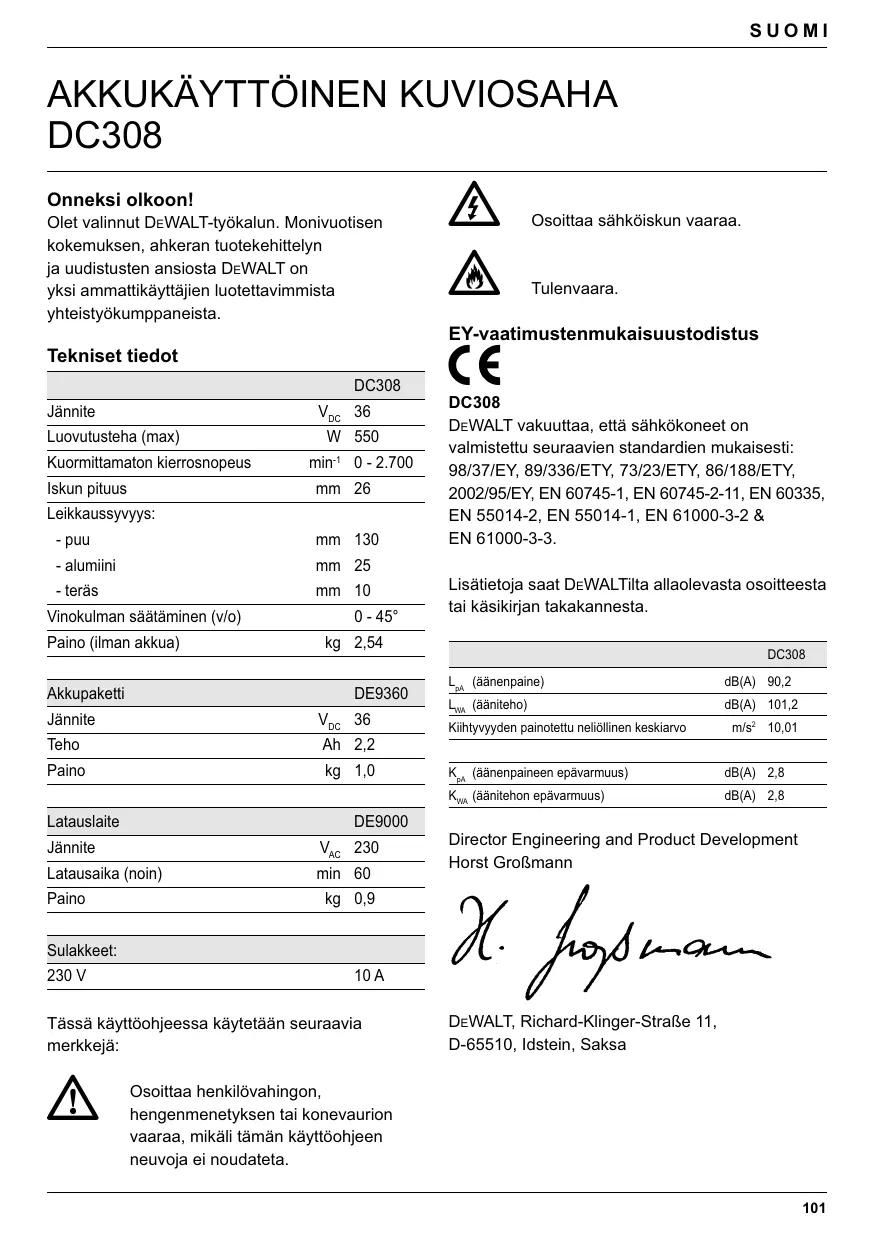

KÄYTTÖOHJE DC308KL DEWALT

Olet valinnut DeWALT-tyokalun. Monivuotisen kokemuksen, ahkeran tuotekehittelyn ja uudistuten ansiosta DeWALT on yksi ammattikayttajien luotettavimmista yhteistyokumppaneista.

Tekniset tiedot

		DC308
Jännite	VDC	36
Luovutusteha (max)	W	550
Kuormittamaton kierrosnopeus	min-1	0 - 2.700
Iskun pituus	mm	26
Leikkaussyvyss:
- puu	mm	130
- alumiini	mm	25
- teräs	mm	10
Vinokulman säätäminen (v/o)		0 - 45°
Paino (ilman akkua)	kg	2,54

Akkupaketti		DE9360
Jännite	VDC	36
Teho	Ah	2,2
Paino	kg	1,0

Latauslaite		DE9000
Jännite	VAC	230
Latausaika (noin)	min	60
Paino	kg	0,9

Sulakkeet:
230 V	10 A

Tassä käytöohjeessa käytetän seuraavia merkkejä:

Osoittaa henkilovahingon,
hengenmenetyksen tai konevaurion
vaaraa, mikäli tämän käyttohjeen
neuvoja ei noudateta.

Osoittaa sahköiskun vaaraa.

Tulenvaara.

EY-vaatimustemukaisuustodistus

DC308

DeWALT vakuuttaa, etta sahkokoneet on
valmistetu seuraavien standardien mukaisesti:
98/37/EY, 89/336/ETY, 73/23/ETY, 86/188/ETY,
2002/95/EY, EN 60745-1, EN 60745-2-11, EN 60335,
EN 55014-2, EN 55014-1, EN 61000-3-2 &
EN 61000-3-3.

Lisātietajo saat DeWALTilta allaolevasta osoitteesta tai kāsikirjan takakannesta.

	DC308
LpA (änenpaine)	dB(A)	90,2
LWA (ääniteho)	dB(A)	101,2
Kihntyvyden painotettu neliöllinen kesiikarvo	m/s2	10,01
KpA (änenpaineen epävarmuus)	dB(A)	2,8
KWA (äänitehon epävarmuus)	dB(A)	2,8

Yleiset sahkötyokalujen turvalliususvaroitukset

Varoitus! Lue kaikki
turvallisuusvaroitukset ja kaikki
ohjeet. Alla olevien varoitusten ja
ohjeiden noudattamisen laiminlyonti
saattaa johtaa sähköiskuun, tulipaloon
ja/taivakavaan loukkaantumseen.

Säast kaikki varoitukset ja ohjeet tulevaisuuden tarvetta varten.

Seuraavassa käytety käsite "sähkötyokalu" tarkoittaa verkkokäyttoisiä sähkötyokaluja (verkojohdolla) ja akkukäyttoisiä sähkötyokaluja (ilman verkojohtoa).

1 Työskentelyalueen turvallisuus
a Pidä työskentelyalue puhtaana ja hyvin valaistuna.

Työpaikan epäjärestys tai valaisemattomat työkentelyalueet voivat johtaa tapaturmiin.

b Älä työskentele sahkötyokalulla räjähysalttiissa ympäristössa, jossa on palavaa nestettä, kaasua tai polyä.

Sahkötyokalu muodostaa kipinöitä, jotka saattavat sytyttä polyn tai hóryt.

c Pida lapset ja sivulliset loitolla sahkötyokalua kayttäessä.

Voit menettä laitteesi hallinnan huomiosisuuntautuessa muaille.

2 Sähköturvallisuus
a Sähkötyökalun pistotulpan tulee sopia pistorasiaan. Pistotulppaa ei saa muuttaa millään tessall. Alä käytä minkänlaisia pistorasia-adaptereita maadoitettujen sähkötyökalujen kanssa.

Alkuperäissä kunnossa olevat pistotulpat ja sopivat pistorasiat vähentävät sähköiskun vaaraa.

b Välta koskettamasta maadoitettuja pintoja, kuten putkia, pattereita, liesiä tai jäkaappeja.

Sahköiskun vaara kasvaa, jos kehosi on maadoitetu.

c Älä aseta sahkötyökalua alttiiksi sateelle tai kosteudelle.

Veden tunkeutuminen sahkötyokalun sisään kasvattaa sahköiskun riskä.

d Älä käytä verkkjohocta vaärin. Älä käytä sitä sähkötyokalun kantamiseen, vetämiseen tai pistotulpan irrottamiseen pistorasiasta. Pidä johto loitolla kuumuudesta, öljystä, terävistä reunoista ja liikkuvista osista.

Vahingoittuneet tai sotkeutuneet johdot kasvattavat sahköiskun vaaraa.

e Käyttaessäsi sähkötyokalua ulkona käytä ainoastaan ulkokäyttoön soveltuvaa jatkojohtoa.

Ulkokayttoön soveltuvan jatkojhdon kayttopenienta sahkokiskun vaaraa.

3 Henkiloturvallisuus
a Ole valpas, kiinnitta huomiota työskentelyyysi ja noudata tervettä järkeä sahkötyokalua käyttaessävi. Älä käytä sahkötyokalua, jos olet väsnyt tai huumeiden, alkoholin tai läakkeiden vaikutuksen alaisena.

Hetken tarkkaamattomus sähkötyokalua kaytettäesssaattaa johtaavakavaan loukkaantumisen.

b Käytä suojavarusteita. Käytä aina suojalaseja.

Suojavarusteet, kuten pollynsuojanaamari, luistamattomat turvajalkineet, kypärä ja kuulosuojaimet piententavat, tilanteen mukaan oikein käytetytina, loukkaantumisriskia.

c Välta sähkötyokalun tahatonta käynistämista. Varmista, etta kytkin on off-asennossa ennen kytkennän tekemista.

Onnettomusvaara lisäantyy,Jos kannsahkötyokalua sormi virtakytkimellä taikyktet tyokalun virtajohdon pistorasiaan, kunvirtakytkin on paallä.

d Poista kaikki säätötyökalut ja ruuvitaltat, ennen kuin käynnistät sahkötyökalun.

Tyokalu tai avain, joka sijaitsee laitteen pyorivassoa ssassa, saattaa johtaa loukkaantumiseen.

e Ålä kurkota. Huolehdi aina tukevasta seisoma-asennosta ja tasapainosta.

Täten voit paremin hallita sähkötyökalua odottamattomissa tilanteissa.

f Pukeudu asianmukaisesti. Älä käytä valjiä vaatteita tai koruja, sillä ne voivat tartua likkuviin osin. Pidä hiukset, vaatteet ja käsineet loitolla liikkuvista osista.

Väljat vaatteet, korut ja pitkät hiukset voivat takertua likkuviin osiin.

g Jos tyokaluun voidaan asentaa polynimu- ja kerayslaitteita, sinun pitäa tarkistaa, että ne on liitety ja etta niitta kaytetaan oikealla tavalla.

Polynpoistolaitteiden käytö vähentä polyn aiheuttamia vaaroja.

4 Sähkötyokalujen käytö ja hoito
a Alä ylikuormita laitetta. Käytä kyseiseen työhön tarkoitettua sahkötyökalua.

Sopivaa sahkötyokalua kayttaen tyoskentelet paremmin ja varmemmin tehoalueella, jolle sahkötyokalu on tarkoitetu.

b Älä käytä sähkötyökalua, jota ei voi käynnistää ja pysättää virtakytkimestä.
Sahkötyokalu, jota ei ena相关政策 kaynnistaa ja pysayttä virtakytkimestä, on vaarallinen ja se tätyy korjata.
c Irrota pistotulppa virtalähteesti ja/tai irrotatyokalusta akku ennen kuin suoritat saatöjā, vaihdat tarvikkeita tai siirät sähkötyokalun varastroitavaksi.
Nämä turvatoimenpiteet pientevt sahkötyokalun tahattoman käynnistysriskin.
d Säilytä sähkötyokalut poissa lasten ulottuvilta, kun niita ei käytetä. Äl à anna sellaisten henkilöden käyttä sahkötyokalua, jotka eivat tunne sitä tai jotka eivat ole lukeneet tata käyttoohjetta.
Sahkötyokalut ovat vaarallisia, jos niitta kayttavat kokemattomat henkilot.
e Hoida sähkötyökalusi huolella. Tarkista, etta likkuvat osat toimivat moitteettomasti eivätkä ole puristuksessa ja että työkalussa ei ole murtuneita tai vahingoittuneita osia, jotka saattavat vaikuttaa Haitallisesti sen toimintaan. Korjauta mahdolliset viat ennen käytöönottoa.
Monen tapaturman syyt loytyvat huanosti huolletuista laitteista.
f Pida leikkausterät terävinä ja puhtaina.
Huolellisesti hoidetut leikkaustyokalut, joiden leukkausreunat ovat teräviä, eivät tartu helposti kiinni ja niitta on helpompi hallita.
g Käytä työkalua, lisävarusteita ja vaihtoteriä jne. näiden ohjeiden mukaisesti ja ota huomioon työskentelyolosuhteet ja suoritettava tehtävä.

Sahkötyokalun kayttö muuhun kuin sille maarattyn kayttöön, saattaa johtaa vaarallisiin tilanteisiin.

5 Akkukayttoisten tyokalujen kayttj ja hoito
a Varmista, etta sähkötyökalu on poiskytkettnä, ennen kuin asennat akun siihen.

Akun asennus sahkötyokaluun, jonka käynnistyskytkin on käyntiasennossa altistaa onnettomuuksille.

b Lataa akku vain valmistajan märäämssä latauslaitteessa.

Latauslaite, joka soveltuu märätäntyppiselle akulle, saattaa muodostaa tulipalovaaran erilaista akkua ladattaessa.

c Käytä sahkötyökalussa ainoastaan kyseiseen sahkötyökaluun tarkoitettua akkua.

Jonkun muun akun käytö saattaa johtaa loukkaantumiseen ja tulipaloon.

d Pida irrallista akkua loitolla metalliesineistä, kuten paperinliittimista, kolikoista, avaimista, nauloista, ruuveista tai muista pienistä metalliesineistä, jotka voivat oikosulkea akun koskettimet.

Akkukoskettimien välinen oikosulku saattaa aiheuttaa palovammoja tai johtaa tulipaloon.

e Väärastä käytösta johtuen saattaa akusta vuotaa nestettä, jota ei tule koskettaa. Jos nestettä vahingossa joutuu iholle, huuhtele kosketuskohta vedellä. Jos nestettä pääsee silmiin, tarvitaan tamän lisäksi lääkärin apua.

Akusta vuotava neste saattaa aiheuttaa arsytysta ja palovammoja.

6 Huolto

a Anna koulutettujen ammattitaitoisten henkilöiden korjata sahkötyokalusi ja hyväksy korjauksiin vain alkuperäisia varaosia.

Täten varmistat, että sähkötyokalu sailyy turvallisena.

Akkujen ja latauslaitteiden turvaohjeet

• Varmista ennen lataamista, etta akku on kuiva ja puhadas.

• Älä koskaan kanna laturia sen johdosta.

• Älä koskaan irrota pistoketta virtalähteestä vetämällä johdosta. Suojaa johto kuumuudelta, öljytä ja teräviltä reunoilta.
  Vaihdata vahingoottuneet tai vialiset johdot valtuutetulla DeWALT-huoltopisteessä. Alä koskaan yritä korjata työkalua itse.
• Alä altista latauslaitetta kosteille tai marille olosuhteille.
• Äla yritä ladata märkä akkuja.
• Alä koskaan yritä avata akkua.
• Lataa akut ainoastaan tassa oppaassa ilmoitetuilla tehoilla. Alä yritä ladata ei-ladattavia paristoja.
• Havita akku aina tämän käyttoohjeen takaosan ohjeiden mukaisesti.
• Kun akkuja ja latureita ei kayteta, sailyta ne kuivassa, lukitusa paikassa lasten ulottumattomissa.

Kuljetus

DeWALTin litiumioniakut ovat niiden
testivaatimsten mukaisia, jotka sisaltyvat
teokseen UN Manual of Tests and Criteria (kokeet ja kriteerit) (ST/SG/AC.10/11/Rev.3 Osa III, kohta 38,3), johon viitataan YK:n vaarallisten aineiden kuljetusta koskevissa suosituksissa.

-Akuissa on tehokas suoja sisäistä ylipainetta ja oikosulkua vastaan.
-Akuissa on asianmukaiset varusteet lavistysjannitteen ja vaarallisen takavirran estamiseksi.
- Vastaava litiumsisälto alittaa relevantin raja- arvon.

DeWALTin litiumioniakut on vapautetu kansallista ja kansainvalisista sannokstista, jotka koskevat vaarallisia aineita. Naita sannoksi pitkutenkin soveltaa, kun kuljetetaan useita akkuja yhdessa.

• Varmista, etta akut on pakattu vaarallisia aineita koskevien säännösten mukaisesti oikosulkujen estämiseksi.

Akun ja laturin etiketit

Tassä käytööhjeessa käytetyjen merkkien lisäksi akun ja laturin etiketeissä on seuraavat merkit:

Lue käytöohje ennen käytöö

Latausajan tietämiseksi katso teknisia tietoja.

Laturi ei saa kastua

Älä kosketa akun napoja sahköä johtavilla esineillä

Alä yritä Iadata vialisia akkuja

Alä käytä vialisia latureita

Latauslampotila +4^ ja +40^ vallia

Vaihda viallinen johto valittomasti

Laturiongelma

Akkuongelma

Hävitätä akku ympäristöystävällisellā tavalla

Alä missän tapauktessa polta akkua

Lataa vain asianmukaisella DeWALTin laturilla

Pakkaufsen sisälto

Pakkaus sisältaa:

1 Akkukayttoinen kuviosaha
1 Sahanteräsarpa
1 Repimisen estä kenkösa
1 Naarmuuntumisen stavä kengänsuojus
1 Purunimurointi
1 Polynpoiston sovitin
1 Akkupaketti (DC308K)
2 Akkua (DC308KL)
1 Latauslaite
1 Laukku (vain K-mallit)
1 Kayttoohje
1 Hajoituskuva

Huomaa: Akut ja laturit eivat sisally N-malleihin.

• Tarkista etteivät kone, sen osat tai lisävarusteet ole vioittuneet kuljetuksen aikana.
• Lue tämä käytööhje huolellisesti ennen koneen käytöönottoa.

Kuvaus (kuva A)

Kuviosaha DC308 on suunnileltu ammattaimeisen puun, teraksen, alumiin, muovin ja keraamisten metallien sahaamiseen.

1 Virrankatkaisija portaattomalla nopeudensäddöllä
2 Turvalukko
3 Sahanpurun puhaltimen säätö
4 Terän salpa
5 Sormisuojus
6 Terän pidike
7 Ohjausrulla
8 Pohjalevy
9 Heilurin iskun valitsin
10 Keng'an vipu
11 Akkupaketti

Latauslaite

Latauslaite DE9000 Iataa DEWALTin 36 V - 2,2 Ah litiumioniakut (DE9360).

11 Akkupaketti
12 Vapautsnappi
13 Latauslaite
14 Latausvalot (punaiset)

Sähköturvallisuus

Laturi on suunniteltu käytettäväksi vain yhdellä jännitteellä. Tarkista aina, että virtälähde vastaa arvokilvessä ilmoitettua jännitettä.

Laituris on kaksoiseristetty EN 60335:n mukaisesti; siksi ei tarvita erillista maadoitusta.

Kaapelin tai pistotulpan vaihto

Kun vaihdat kaapelin tai pistotulpan, havitā seturvallisesti. Pistoke, jossa on paljaita johtimia, on vaarallinen kiinnitettynä jannitteseen pistorasiaan.

Asennus ja saaedot

• Poista akku koneesta aina ennen asennuksia ja saatöja.

• Kytke aina kone päältä ennen kuin asennat tai poistat akupaketin.

Käytä ainoastaan DeWALT-akku ja -latauslaite.

Akkupaketin asentaminen ja poistaminen (kuva A)

• Kun asennat akkupaketin (11) kohdista se tyōkalun liittimen kanssa. Aseta akkupaketti liittimeen ja tyōnnä sitä, kunnes se napsahtaa paikalleen.
• Poistaaksesi akkupaketin paina vapautuspainiketta (12) ja vedä akkupaketti samalla liittimestä.

Akun lataaminen (kuva A & B)

Tarkista verkkokytkentä aina ennen kuin alat ladata akkua. Jos sähköverkko antaa virtaa, mutta akku ei lataudu, vie latauslaite valtuutettuun DeWALTin huoltopisteeseen. Latauksen aikana latauslaite ja akku voivat lammetä. Tämä on aivan normalaia eikä ole osoitus ongelmasta.

Alä lataa akkua, mikäli ympäristön
lampötila on alle 4^ tai yli 40^ .
Suositeltava latauslampötila on noin 24^ .

• Ladataksesi akun (11) laita se latauslaitteeseen (13) kuten kuvassa on esitetty ja kytke latauslaite sahkoverkloon. Varmista, etta akku on tukevasti paikallaan latauslaitteessa. Punaiset latausvalot (14) vilkkuvat akun lataustilan ilmaisemiseksi.
• Kun lataus on päättynyt, kaikkvi valot palavat. Laturi siirtyu automaattisesti tasaustilaan.
• Akku voidaan poistaa latauslaitteesta tai se voidaan jattä latauslaitteeseen, kunnes sitā tarvitaan jalleen.

• Punaiset latausvalot vilkuvat nopeasti osoittaen hairiöta lataamisessa. Laita akku uudelleen latauslaitteeseen tai yritä latausta uudella akulla. Jos uusikaan akku ei lataudu, vie latauslaitteesi valtuutettuun DeWALTin huoltopisteeseen.
  Punaiset latausvalot vilkkuvat nopeasti yhden lyhyen valahdyksen, jota seuraa pitkä valahdys, mika on merkina laturin viasta. Vie laturi valtuutettuun DeWALTin huoltopisteeseen.

• Jos virtälähteenä on generaattori tai virtälähde, joka muuntaa DC:n AC:ksi, punaiset latausvalot (14) saattavat vilkkua yhdessä kaksi nopeaa valäystä, jota seuraa tauko. Tämö osoittaa ohimenevää Häiriöta virtälähteessä. Latauslaite alkaa kuitenkin automaattisesti toimia normaalilla tavalla.

Latausprosessi (kuva B)

Katso akun lataustila alla olevasta taulukosta.

Lataustila
1 valo vilkkuu	< 33%
1 valo vilkkuu, 1 valo palaa	33-66%
1 valo vilkkuu, 2 valoa palaa	66-99%
3 valoa palaa	100%

Automaattinen uudelleenlataus

Automaattinen uudulleenlatauistoiminto tasoittaa akun yksittäiset kennot huippukapasiteetilla. Akut on ladattava uudulleen vikoittain tai milloin takansha, jos ne eivat enää toimita yhtä paljon virtaa kuin aikaisemmin.

• Akku ladataan uudelleen asettamalla se laturiin normaalilla tavalla. Jatä akku laturiin vahintään 8 tunnin ajaksi.

Kuuman/kylman akun viive

Kun laturi havaitsee akun, joka on liian kuuma tai kylma, se aloittaa automaattisesti kuuman/kylman akun viiveen lykäten latauksen aloittamista, kunnes akun lampötila on asianmukainen. Sitten laturi siirtyy automaattisesti akun lataustilaan. Tämä toiminto varmistaa akun mahdolisimman pitkän käyttoian.

Svapurkauksen suoja

Akussa on svapurkauksen suoja, kun sitä kaytetaän tyokalussa.

Sahanteran asennus ja poisto (kuva C)

Sahanterät on helppo ja nopea vaihtaa, koska vaihdossa ei tarvita tyokaluja.

• Avaa teränpidike (6) vetamällä terän salpa (4) kokonaan taakse.

• Työnnä sahanterä teränpidikkeseen (6) ohjaten terän takaosa ohjainrullan (7) uraan.
  Vapauta teran salpa (4).

• Sahanterän poistamiseksi vedä terän salpa kokonaan taakse ja vedä terä ulos kotelosta.

Sahanterät

Terän typpi	Käytökohteet
Hienohampainen katkaisuterä	tasaisia, suoria katkaisuja varten
Suurihampainen katkaisuterä	nopeita, suoria katkaisuja varten
Metallinkatkaisuterä	rautapitoisia ja raudattomia metaalleja varten
Tasakatkaisuterä1)	katkaisun viimeistelyynASNAA tai reunaa vsten.

1) E mynnissa kaikissa maissa.

Lisāvarusteena on saatavana laaja valikoima erikoissahanteria.

Valitse sahantera aina huolella.

Vinokulman säätäminen (kuva D)

Säädettävän kengän (8) ansiosta voidaan sahata jopa 45 asteen vinokulmia vasemmalle tai oikealle. Vinosahauksen asteikossa on esisäädetyt asennot 0^ , 15^ , 30^ ja 45^ .

Vapautakengänvipu (10).
- Siirä kenkää (8) kohti sahanteräa.
Säädä haluamasi vinokulma kengalle asteikosta.
- Kiristä keng'an vipu.

Heilurin iskun asettaminen (kuva A)

Heilurin säedattāvān iskun ansiosta sahausjälki on tāydellinen eri materiaialeilla.

• Liu'uta valitsin (9) haluamaasi asentoon alla olevan taulukon mukaisesti. Valitsinta voidaan säatää kaytön aikana.

Asento	Puu	Metalli	Muovi
3	Nopea sahaus	-	PVC
2	Paksut työkappaleet	-	Lasikuitu Akryyli
1	Vaneri	Alumni	-
	Lastulevy	Ei-rautametalli	-
0	Ohuet työkappaleet	Metallilevy	-
	Hieno sahaus

Sahanpurun puhaltimen asettaminen (kuva A)

Sahanpurun puhallin tuottaa saadettavan
ilmavirtauksen sahanteraan. Ilmavirtaus pitäa
sahanpurun poissa tyokappaleesta kayton aikana.

• Sääda sahanpurun puhallin vipua käytämälä (3).

• Pieni

Metallintyostön yhteydessä, kun käytetään jaahdytsnesteita ja voiteluaineita. Tarkoitetu käytettväksi myös purunpoiston yhteydessä.

• Valiasento

Sahattaessa puuta ja muita sananlaisia materiaaleja pienell' nopeudella.

• Suuri

Sahattaessa puuta ja muita sananlaisia materiaialeja suurella nopeudella.

Muovisen naarmuuntumisen estavän kengänsuojan asentaminen (kuva E)

Naarmuuntumisen stavä kengängsuoja (16)体系建设 (herkkien) tyokappaleiden pinnan vauriot.

• Aseta suoja kenkään kuvan osoittamalla tavalla.

Repimisen estavän kengän lisäosan asennus ja irrotus (kuva F1 & F2)

Repimisen estavä kengän lisaosa (17) vahentä tyokappaleen repertoire. Lisaa voidaan asentaakenkään ja kengän suojukseen.

• Pida lisäosaa (17) kuvan osoittamassa suunnassa.

• Lisäosan asentaminen kenkään (8):

• Liu'uta reunat (18) uriin (19).

• Liu'uta lisäosa takaisin oikeaan asentoon kenkäävasten.

• Lisäosan asentaminen suojaan (16):

• Liu'uta reunat (18) ulokkeiden (20) taakse.

• Paina lisäosan etupäätä suojaa vasten.
  Lisäosa napsahtaa paikalleen.

• Repimisen estä kengän lisäosa irrotetaan painvastaisessa järestyksessä.

Polyn poisto (kuva G)

Purunpoiston sovitin (21) ja purunpoiston ohjain (22) poistaa purun tyokappaleen pinnalta sopivan purunpoistojarestelmän yhteydessä käytettynä.

• Aseta purunpoiston ohjain (22) sormisuojaan (5), kunnes se napsahtaa paikalleen.
• Asenna purunpoiston sovitin (21) tyokaluunkuvan osoittamalla tavalla.
• Kytke sopivan purunpoistojärestelmän letku sovittimeen.

Puun sahauksessa syntyneen
pólyn hengittäminen voi aiheuttaa
vakavan terveysriskin. Käytä aina
pólynpoistoimuria, joka on pólynpoiston
säännösten mukainen. On suositeltavaa
käytäa hengityssuojainta.

Alä käytä purunpoistojärestelmää metallia sahattaessa ilman asianmukaista kipinäsuojaa.

Käytöohjeet

Noudata aina turvallisuusohjeita ja voimassa olevia saantjä.
- Varmista etta tyokappale on kiinnitetty kunnolla paikalleen. Poista naulat, ruuvit yms. kiinnittimet tyokappaleesta, koska ne voivat vahingoittaa teräa.
- Varmista, etta teralle on tarpeksi tilaa tyokappaleen alla. Älä leikkaa materiaaleja, jotka yllittävat terän suurimman leikkuusvyyden.
Käytä vain teräviä terä. Vauroituneet tai taipuneet sahanterät on poistettava valittomästi.
- Alä leikkaa sahalla putkia tai letkuja.
- Alä kaytä konetta ilman sahanteräa.
- Parhaan tuloksen saavuttamiseksi sahaa tyostokappaletta tasaisesti ja rauhallisesti. Älä käytä sivusuuntaista tyontövoimaa terään. Pidä sahausjalka tasaisesti tyostokappaleessa. Kun saahaat kaaria, ympyröitä tai muita pyöreitä muotoja, työnna sahaa kevyesti.

• Anna koneen pysähtyä tāydellisesti ennen kuin irrotat terän työkappaleesta. Sahauksen jälkeen terä voi olla kuuma. Älä kosketa sitā heti.

Ennen käytämistä:

Varmista,etta akut ovat (tayteen)
- Varmista, etta akkupaketti on kunnolla paikallaan.

Koneen käynistäminen ja sammuttaminen (kuva H)

Turvallisuussyistä koneessa on turvalukko.

• Avaa koneen turvalukko (2).
• Käynnistä kone painamalla virtakytkintä (1). Virtaytkimeen kohdistuvan paineen märä säätä koneen kierrosnopeuden.
• Pysäytä kone vapauttamalla kytkin.
• Voit lukita koneen off-asentoon aktivoimalla turvalukon.

Kun saha on toimin pitkään pienellä nopeudella, anna sen käydä 3 minuuttia kuormittamattomana enimmäisnopeudella.

Sahaaminen puuhun

• Piirä tarvittaessa leikkuuviiva.
  Käynnistä kone.
• Pidä konetta työstkappaletta vasten ja seuraa viivaa.
• Sahatessasi tyostettavän kappaleen reunan suuntaisesti: asenna reunaohjain ja ohjaa pistosahaa tyostettaväa kappaletta pitkin kuvan I mukaisesti.

Sahaaminen puuhun ohjausreiän kautta

• Piirra tarvittaessa leikkuuviiva.
• Poraa reikä (Ø väh. 12 mm) ja työnnä sahanterä reikään.
  Kaynnistaa saha.
  Seuraa viivaa.
• Sahatessasi tãysin pyoreità muotoja: asenna harppitanko saahan ja sãädä säde haluamaksesi (kuva J).

Sahaaminenulkonevaan kulmaan asti (kuva K)

• Käytä tavallista terää ja sahaaulkonevaan kulmaan asti.
  Viimeistele sahaus käytämälta tasakatkaisuterä.

Pölyn poisto (kuva G)

• Kun laitetta käytetään sisātiloissa pidemmān aikaa, se on yhdistettävā sopivaan sahauspólyn poistimeen. Käytä ainoastaan polynpoistosta annettujen ohjeden ja märäysten mukaista polynpoistolaitetta.

Metallin sahaaminen

• Asenna sopiva sahantera.
• Etene kuten edellä on kuvattu.

Käytä jäähdytysainetta (leikkuöljyä)
estäksesi sahanterän tai työkappaleen ylikuumenemisen.

Lisavarusteet

Ota yhteys myyjäasi halutessasi tietoja sopivista lisātarvikkeista.

Vastuualueita ovat muun muassa

• DE3241

Suuntaohjain

• DE3242

Trammelitanko

Seuraavia teria on saatavilla:

DT2048

Hienohampainen katkaisuterä

DT2075

Suurihampainen katkaisuterä

-DT2160

Metallinkatkaisuterä

DT2074

Tasakatkaisuterä

1) Ei myynnissä kaikissa maissa.

Huolto-ohjeita

DeWALT sähkötyokalusi on suunniltulu kaytettävaki pitkān aikaa mahdillisimman vahälla huololla. Asianmukainen kayttö ja saaannonmukainen puhistus takaavat laitteen jatkuvan toiminnan.

Ohjausrullan voitelu (kuva C)

Voitele ohjaursulla (7) säännöllisesti tipalla öljyä, ettei rulla jumiudu.

Puhdistus

• Vedä laturin pistotulppa pistorasiasta,
  ennenkuin puhdistat vaipan pehmeällä rievulla.

• Irrota akkukotelo, ennenkuin puhistat sahkötyokalusi.

• Pida tuletusaukot puhtaina ja puhdista runko sānnöllisesti pehmeälla rievulla.

Ympariston suojelu

Erillinen keräys. Tätä tuotetta ei saa havittäa normaalin kotitalousjätteen kanssa.

Kun DeWALT -koneesi on kaytety loppuun, ala havita sita kotitalousjatteen mukana. Tama tuote on kerattava erikseen.

Käytetyjen tuotteiden ja pakkausten erillinen keräys mahdollistaa materiaalien kierratyksen ja uudelleenkäytön. Kierratetyjen materiaalien uudelleenkäytö auttaa ehkaisemaan ympäristön saastumisen ja vähentä raaka-aineiden kysyntä.

Paikallisten sännösten mukaisesti on mahdolista viedä kotitalouksien sähkölaitteet kuntien kaatopaikoille tai jättä ne vähittäismyyjalle ostettaessa uusi tuote.

DeWALT tarjoaa mahdollisuuden DeWALT -tuotteiden keraykseen ja kierratykseen sen jälkeen, kun ne on poistetu käytösta. Jotta voisit hyötyä tastapalvelusta, palauta laitteesi johonkin valtuutettuun huoltolikkeeseen, joka kerää laitteet meidän puolestamme.

Voit tarkistaa lahimmän valtuutetun huoltopisteen sijainnin ottamalla yhteyden DEWALTin toimistoon, joka sijaitsee tassä käsikirjassa annetussa oositteessa. Listavaltuutetuista DEWALT -huoltoliikkeistä sekä yksityiskohtaiset tiedot korjauspalvelustamme ovat vaihtohtoisesti saatavilla Internetissä, oositteessa www.2helpU.com

Li-ION

Akku

Akku tulee ladata aina silloin, kun se ei ena tuota riittavasti virtaa toimintoinhin, jotka akaisemmin sujuivat helposti. Kun akku on tyhja, poista se kaytostä ymparistonsuojelukaytannon mukaisesti.

• Käytä akku tãysin loppuun ja poista se sitten työkalusta.
• Lithiumikennot ovat kierratettävi. Voit viedä ne ostopaikkaan tai paikalliseen kierratyskesukkseen. Keratyt akut toimitetaan kierratykseen tai havitetäan asianmukaisesti.

TAKUU

- 30 PÄIVÄN TYYTYVAISYYSTAKUU

Jos et ole täysin tytyväinen DeWALT-työkaluusi, palauta se myjälle tai valtuutettuun DeWALT-huoltopisteeseen 30 paivän sisällä OSTAPAVASTA, niin saat rahasi takaisin tai vaittokoneen. Tuote on palautettava täydellisenä ja ostokuitti on esitettäv.

YHDEN VUODEN ILMAINEN YLLAPITOHUOLTO

DeWALT-tyokalusi kunnossapito ja huolto suoritetaan ilmaiseksi 12 kuukaen sisallä ostopäivastä huoltopisteessämme. Ilmainen kunnossapitohuolto käsittä sahkötyokalujen työ- ja varaosakustannukset. Siihen ei sisally tarvikekustannuksia. Ostokuitti on esitetävä.

YHDEN VUODEN TAKUU

Jos DeWALT-tuotteesi menee epakuntoon materiaali- tai valmistusvikojen takia 12 kuukauden sisallä ostpäivastä, vaihdamme vioittuneet osat uusiin tai vaihdamme kokoyksikon ilmaiseksi edellyttäen, etta:

• Tuotetta ei ole käytetty värin.
  Valtuuttamattomat henkilot eivat ole yrittaneet korjata sitä.
• Paivayksellä varustetu ostokuitti esitetään. Tämä takuu tarjotaan lisapalveluna kuluttajan lakisaateisten oikeuksen lisäksi.

Lähimmän DEWALT-myyjäsi tai valtuutetun
DEWALT-huoltpisteen osoitteen saat
voimassaolevasta tuoteluettelosta tai
ottamalla yhteyttä DEWALTiin. Lista
valtuutetuista DEWALT-huoltolikkeistä sekä
yksityiskohtaiset tiedot korjuspalvelustamme
ovat vaihtoehtoisesti saatavilla Internetissä,
osoitteessa www.2helpU.com.

UPPLADDNINGSBAR STICKSAG DC308

Vi gratular!
