BRUKSANVISNING DC308KL DEWALT

Væske fra batteriet kan give hudirritation aller forbraendinger.

6 Service

a Sorg for, at el-varktojet kun repareres af kvalificerede fagfolk, og at der kun benyttes originale reservedele.

Dermed opretholdes el-vaerktojets sikkerhed.

Samling og justering

Vaelg altid din savklinge med stor omhu.

Kontakt din forhandler for at fã yderligere information om det passende tilbehor.

Disse er:

• DE3241 Parallelanslag
• DE3242 Rundskaeapparatbjaelke

Følgende symboler brukes i davon instruksjonsboken:

Betegner risiko for personskade, livsfare aller ødeleggelse av verktøyet dersom instruksene i denen instruksjonsboken ikke følges.

Betegner risiko for elektrisk støt.

Brannfare.

CE-sikkerhetserklaring

DC308

DeWALT erklær at ditte utstyret er konstruert i henhold til: 98/37/EF, 89/336/EØF, 73/23/EØF, 86/188/EØF, 2002/95/EF, EN 60745-1, EN 60745-2-11, EN 60335, EN 55014-2, EN 55014-1, EN 61000-3-2 & EN 61000-3-3.

	DC308
LpA (lydnivå)	dB(A)	90,2
LwA (akustisk effekt)	dB(A)	101,2
Veiet geometrisk middelverdi av aktelerasjonsfrekvensen	m/s2	10,01
KpA (lydnivå-usikkerhet)	dB(A)	2,8
KwA (akustisk effekt-usikkerhet)	dB(A)	2,8

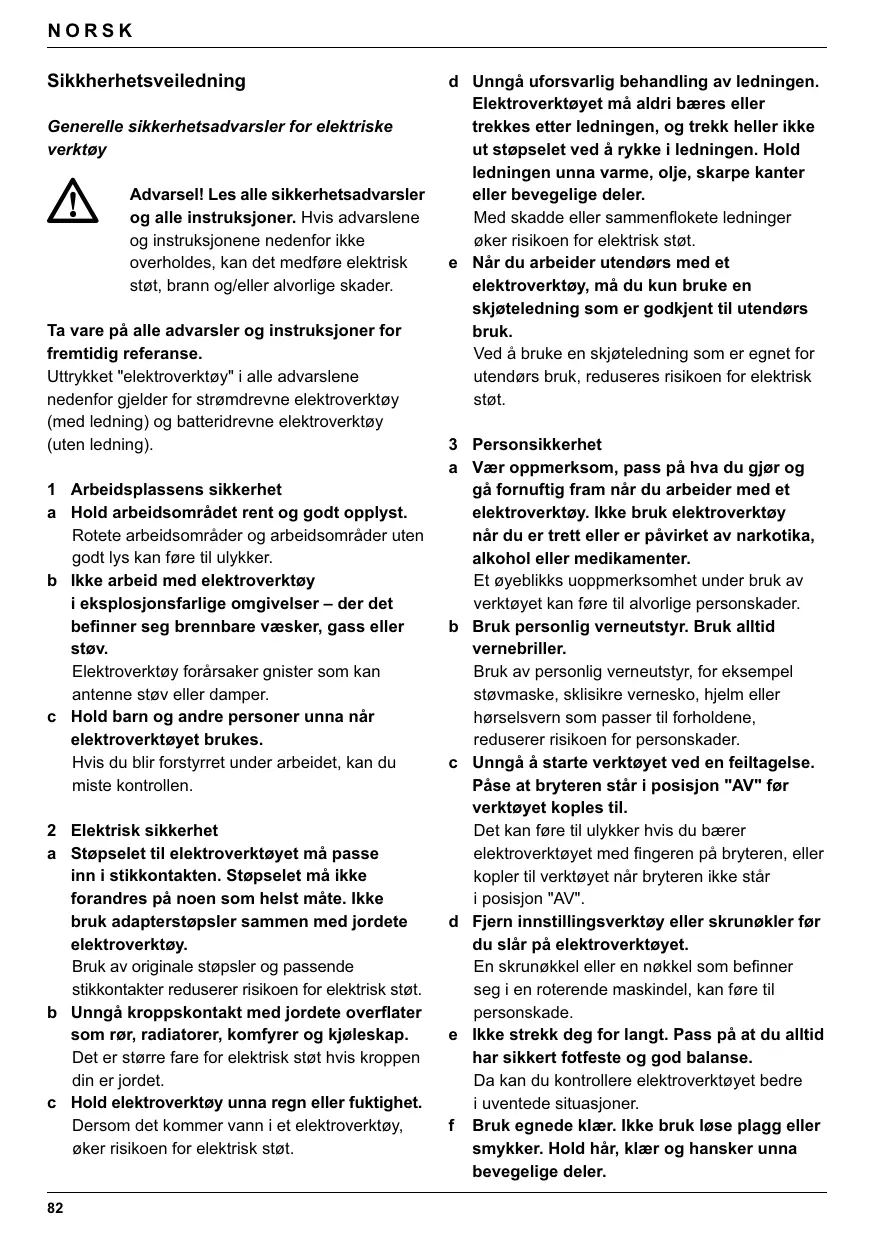

Generelle sikkerhetsadvarsler for elektriske verktøy

Advarel! Les alle sikkerhetsadvarsler og alle instruksjoner. Hvis advanslene og instruksjonene nedenfor ikke overholds, kan det medfrole elektrisk støt, brann og/eller alvorlige skader.

Ta vare på alle advarsler og instruksjoner for fremtidig referanse.

Uttrykket "elektroverktøy" i alle advarslene nedenfor gjelder for strømdrevne elektroverktøy (med ledning) og batteridrevne elektroverktøy (uten ledning).

1 Arbeidsplassens sikkerhet

a Hold arbeidsområdet rent og godt opplyst. Rotete arbeidsområder og arbeidsområder uten godt lys kan føre til ulykker.
b Ikke arbeid med elektroverktoy i eksplosjonsfarlige omgivelser - der det befinner seg brennbare væsker, gass ell stov.

Elektroverktoy forarsaker gnister som kan
antenne stov ell damper.

c Hold barn og andre personer unna nár elektroverktøyet brukes.

Hvis du blir forstyrret under arbeidet, kan du miste kontrollen.

2 Elektrisk sikkerhet
a Stopselet til elektroverktøyet på passerinn i stikkontakten. Stopselet på ikke forandres på noen som helst på. Ikke bruk adapterstøpslerammen med jordete elektroverktøy. Bruk av originale stoppers og passende stikkontakter reduserer risikoen for elektrisk støt.
b Unngå kroppskontakt med jordete overflater som rør, radiatorer, komfyrer og kjoleskap. Det er større fare for elektrisk støt hvis kroppen din er jordet.
c Hold elektoverktøy unna regn erler fuktigkeit. Dersom detkommen vann i et elektoverktøy, øker risikoen for elektrisk støt.

d Unngä uforsvarlig behandling av ledningen. Elektroverktøyet ma aldri bæres eller trekkes etter ledningen, og trekk heller ikke ut stopselet ved Å rykke i ledningen. Hold ledningen unna varme, olje, skarpe kanter eller bevegelige deler.
Med skadde aller sammenflokete ledninger øker risikoen for elektrisk støt.
e Når du arbeider utendørs med et elektroverktøy, må du kun bruke en skjøteledning som er godkjent til utendørs bruk.
Ved à bruke en skjeteledning som er egnet for utendørs bruk, reduseres risikoen for elektrisk støt.
3 Personsikkerhet
a Vær oppmerksom, pass på hva du gjør og gå fornuftig fram nár du arbeider med et elektroverktøy. Ikke bruk elektroverktøy nár du er trett eller er påvirket av narkotika, alkohol eller medikamenteer.
Et Øyeblikks uppmerksomhet under bruk av verktøyet kan.fore til alvorlige personskader.
b Bruk personlig verneutstyr. Bruk alltid vernebriller.
Bruk av personlig verneutstyr, for eksempel stovmaske, sklisikre vernesko, hjelm eller horselsvern som passer til forholdene, reduserer risikoen for persorskader.
c Unngå Å starte verktøyet ved en feiltagelse. Pase at bryteren stared i posisjon "AV" for verktøyet kuples til.
Det kan frole til ulykker hvis du bærer elektroverktoyet med fingeren pa bryteren, ell er kopler til verktoyet nar bryteren ikke stär i posisjon "AV".
d Fjern innstillingsverktoy aller skrunokler focr du slar pa elektroverktoyet.
En skrunokkel aller en nokkel som befinner seg i en roterende maskindel, kan fore til persorskade.
e Ikke strekk deg for langt.Pass pa at du alltid har sikkert fotfeste og god balanse.
Da kan du kontrollere elektroverktøyet bedre i uventede situasjoner.
f Bruk egnede klær. Ikke bru k lse plagg ell er smykker.Hold här,klær og hansker unna bevegelige deler.

Løstsittende tøy, smykker eller langt här kankommen inn i bevegelige deler.

g Hvis det kan monteres stovavsug- og oppsmilingsinnretninger, ma du forvisse deg om at disse er tilkoblet og brukes pa korrekt m ate.

Bruk av stovopsmaling reduserer farer pä grunn av stv.

4 Aktsom handtering og bruk av elektroverktøy
a Ikke bruk makt på elektroverktøyet. Bruk et elektroverktøy som er beregnet på den type arbeid du vil utføre.

Med et passende elektoverktoy arbeider du bedre og sikrere i det angitte effektomradet.

b Ikke bruk elektroverktøy med defekt bryter. Et elektroverktøy som ikke longer kan slås av ellr på med bryteren, er farlig og mA repareres.
c Trekstopelet ut av stikkontakten og/eller batteripakken ut av verktoyet fdr du utforer innstlinger, skifter tilbehorsdeler erler lagrer verktoyet.

Disse tiltakene reduserer risikoen for en utilisiktet starting av maskinen.

d Elektroverktøy som ikke er i bruk, på oppbevares utilgengelig for barn. Ikke la verktøyet brukes av personer som ikke er fortrolig med dette, eller som ikke har lest disseBruksanvisingene.

Elektroverktøy er farlige nár de brukes av uerfarne personer.

e Vær nøye med vedlikehold av elektroverktøy. Kontroller om bevegelseige maskindeler fungerer feilfritt og ikke klemmes fast, om deler er brukket eller skadet og andre forhold som kan innvirke på verktøyets funksjon. Hvis elektroverktøyet er skadet, på det repareres før bruk.

f Hold skjareverktoy skarpe og rene.
Godt vedlikethode skjaereverktoy med skarpe skjaer setter seg ikke sa ofte fast og er lettere à fère.
g Bruk verktøyet, tilbehør og verktøybits osv i henhold til disse instruksjonene, og ta hensyn til arbeidsforholdene og til arbeidet som skal utføres.

Bruk av elektroverktøy til andre formal enn det som er angitt, kan.fore til farlige situasjoner.

5 Aktsom händtering og bruk av snorløst elektroverktøy
a Sorg for at maskinen er slatt av før du setter i batteriepakken.

Det oppstär brannfare hvis et ladeapparat som er egnet til en bestemt type batteripakker, brukes med andre batteripakker.

c Bruk derfor kun riktig type batteripakker for elektroverktoyene.

Bruk av andre batteripakker kan medfore skader og brannfare.

d Hold batteripakker som/DDke er i bruk, unna binders, mynter, nokler, spikre, skruer ell andre mindre metallgjenstander som kan lage en forbindelse mellom kontaktene.

En kortslutning mellom batterikontaktene kan fore til forbrenninger erler brann.

e Ved gal bruk kan det lekke vaeske ut av batteriet. Unnga kontakt med donne vaesken. Ved tilfeldig kontakt ma det skyles med vann. Hvis det kommer vaeske i oynene, ma du i tillegg oppseke lege.

Batterivæske som renner ut, kan føre til hudirritasjoner eller forbrenninger.

6 Service
a Elektroverktøyet ditt skal alltid repareres av kvalifisert personell og kun med originale reservedeler.

Dette forsikrer at elektroverktøyets sikkerhet opprettholdes.

Ekstra sikkerhetsregler for batteripakker og ladere

Pass pà at batteripakken er tòrr og ren før du setter den i laderen.
Bær aldri laderen i ledningen. Ikke dra i kabelen nár du skal ta ut stpselet. Utsett ikke ledningen for varme, olje eller skarpe kanter.
- Hvis feil oppstår, skal delene repareres eller byttes ut av et autorisert DEWALT serviceverksted. Prov aldri Å reparere selv.

• Ikke utsett laderen for faktige aller våte omgivelse.
• Ikke forsøk á lade våte batteripakker.
• Forsk参加会议的人员应当在会议开始前进行充分准备，包括但不限于：
  Du bør kun lade opp batteripakker som oppfyller spesifikasjonen i/DDne manualen. Ikke forsok a lade ikke-ladbare batteriene.
  Folg alltid instruksjonene bakerst i denen handboken nár du skal kaste en batteripakke.
• Batteripakker og ladere som ikke er i bruk, på oppbevares på et短时间内 sikret sted, innlåst og utilgjengelige for barn.

Transport

DeWALT Li-Ion batteripakker oppfyller denodvendige krav til testing under FNs handbok for tester og kriterier (ST/SG/AC.10/11/Rev.3 Del III, Underavsnitt 38,3) gjengitt i FNs Anbefalinger om transport av farlig gods.

• Batteripakkene er effektiv beskyttet mot internet overtrykk og kortslutning.
  Det er tatt nødvendige forholdsregler for forhindring av tvangsstyrt brudd og farlig tilbakestrøm.
• Det ekvivalente lithiuminnholdet er under den relevante grenseverdien.

DeWALT Li-Ion batterier har dispensasjon fra nasjonale og internasjonale bestemmelse som gjelder for farlig gods. Imidertid blir disse bestemmelsene relevante ved transport av flere batteripakker sammen..

Pass pà at batteripakkene er pakket i henhold til bestemmelsene for farlig gods nevnt over, for a forebygge kortslutning.

Etiketter på laderen og batteripakken

Etikettene på laderen og batteripakken viser følgende symboler, i tillegg til symbolene brukt i dette handboken:

Les bruksanvisningen før laderen tas i bruk

For ladetid, se tekniske data.

Må参加会议的股东人数为 10

Ikke berør dem med ledende gjenstander

Kontroll av pakkens innhold

Pakken inneholder:

1 Batteridrevet stikksag
1 Sagbladsett
1 Fotinnlegg mot oppflising
1 Fotbeskyttelsesdeksel
1 Stovavugskjerm
1 Adapter for avsuging av stov
1 Batteripakke (DC308K)
2 Batteripakker (DC308KL)
1 Lader
1 Koffert (kun K-modeller)
1 Instruktjonsbok
1 Splittegning

Merk: Batteripakker og ladere er/DDke inkludert med N-modellene.

• Kontroller om verktøyet, deler eller tilbehør er blitt skadet under transporten.

• Ta deg tid til Å lese nøye igjennom instruksjonsboken sik at du forstår innholdet før verktøyet tas i bruk.

Beskrivelse (fig. A)

Din stikksag DC308 er konstruert for profesjonell saging av tre, stål, aluminium, plast og kjeramiske materialer.

Kontroller alltid at nettspenningen er i samsvar med spennenningen på typeskittet.

Montering og justering

Frdu monterer og justerer, ma du alltid ta ut batteripakken.
- Slá alltid av verktóyet fór du setter inn ell er tar ut batteripakken.

Bare bruk DeWALT batterier og lader.

Sette inn og fjerne batteripakken (fig. A)

• Nár du skal sette inn batteripakken (11), juster den mot batterirommet på verktøyet. Skyv batteripakken inn i rommet og trykk på den til batteriet klikker på plass.
  For a fjerne batteripakken,trykk pa utlserknappen (12) og trekk samtidig batteripakken ut av batterirommet.

ladning av batteripakken (fig. A & B)

Kontroller alltid nettet før du lader batteripakken.
Hvis det er strøm på nettet, men batteripakken ikke blir oppladet,rå du bringe laderen til et DeWALT-autorisert serviceverksted. Under oppladningen kan batteripakken kjennes varm ved berøring.
Dette er normalt, og er ikke tegn på at=noe er galt.

Automatisk oppfriskning

Automatisch oppfriskningsmodus utligner eller balanserer de individuelle cellene i batteripakken ved toppkapasitet. Batteripakker bør gjenoppfriskes hver uke eller när pakken ikke longer gir samme ytelse som tidligere.

• Sett batteriet i laderen som vanlig for Å gjenoppfriske batteripakken. La batteripakken stå i laderen i minst 8 timer.

Ventetid for varm/kald pakke

När laderen oppdager et batteri som er for varmt ellr er kaldt, starter den automatisk en "Hot/ Cold Pack Delay" - ventetid for varm/kald pakke - og utsetter ladningen til batteriet har nadd en passende temperatur. Deretter veksler laderen automatisk til pakkelademodus. Denne funksjonen sikrer maksimal levetid for batteriene.

Beskytelse mot dyputladning

Batteripakken er beskyttet mot dyputladning nár den brukes i verktøyet.

Tilpasso og fjerne et sagblad (fig. C)

Det verktøyfrie utskiftingssystemet gjør det til en rask og enkel affare Å skifte sagblad.

• Apne bladholderen (6) ved a trekke bladsperren (4) helt tilbake.
• Sett sagbladet inn i bladholderen (6) mens du passer på at baksiden av bladet passer inn i sporet i foringsrullen (7).
• Slipp bladsperren (4).
• Når du skal fjerne sagbladet, mä du trekke bladsperren helt tilbake og trekke bladet ut av holderen.

Sagblad

Bladtype	Bruksområde
Fintannet sagblad	for jovne, rette snitt
Grovtannet sagblad	for raske, rette snitt
Metallsagblad	for jernholdige og ikke-jernholdige metaller
Sagblad for fluktende snitt1)	for avslutting av snitt inntil en vegg eller en kant.

1) Ikke er tilgengelig i alle land.

Et bredt spektrum av spesial-sagblader er tilgengelige som tilleggsutstyr.

Innstilling av avfasingsvinkel (fig. D)

Den justerbare foten (8) gjør det mulig á sage venstre- og høyre-avfasingsvinkler på opptil 45^ . Avfasingsskalaen er utstyrt med markeringer ved 0^ , 15^ , 30^ og 45^ .

• Frigjør fothendelen (10).
• Skyy foten (8) mot sagbladet.
  Vipp foten og still inn den ønskede avfasingsvinkelen ved hjelp av skalaen.
• Stram fothenendelen.

Innstilling av pendelslaget (fig. A)

Det justerbare pendelslaget garanterer et perfekt sagslag for forskjellige materialtyper.

• Skyv velgeren (9) til ønsket stilling i samsvar med tabellen nedenfor. Velgeren kan stilles inn under bruk.

Pos.	Tre	Metall	Plast
3	Raske snitt	-	PVC
2	Tykke arbeidsstykker	-	Glassfiber Akryl
1	Finerplate	Aluminium	-
	Sponplate	Ikke-jernholdig	-
0	Tynne arbeidsstykker	Platemetall	-
	Fine snitt

Innstilling av sagsponblåseren (fig. A)

Sagsponblåseren sender en justerbar luftstrøm mot sagbladet for á holde arbeidsstykker fritt for sagsp on under情况进行.

• Still inn sagsponblåseren ved hjelp av hendelen (3).

• Lav For arbeid med metall, ved bruk av kjolemidler og smoremidler og ved bruk av stovavsug.

• Middels For arbeid med tre og liknende materialer i lav hastiget.
• Høy For arbeit med tre og liknende materialer i høy hastigkeit.

Montering av fotbeskyttelsesdekselet av plast (fig. E)

Fotbeskyttelsesekselet (16) reduserer slitasjen pa overflaten av (ømfintlige) arbeidsstykker.

• Sett dekselet på foten med et klikk, som vist.

Montering og fjerning av fotinnlegget mot oppflising (fig. F1 & F2)

Fotinnlegget (17) mot oppflising fãr plass helt inntil sagbladet og reduserer oppflisingen av arbeidsstykket. Innlegget kan monteres bâde i sagfoten og i fotdekselet.

• Hold innlegget (17) i den viste retningen.

• Montering av innlegget i foten (8):

• Skyykantene (18) inn i sporene (19).

• Skyv innlegget tilbake i stilling mot foten.
• Montering av innlegget i dekselet (16):
• Skyy Kantene (18) inn bak ribbene (20).
• Skyv forkanten av innlegget mot dekselet.
  Innlegget går på plass med et knepp.
  For a fjerne fotinnlegget ma du utfore ovenstäende arbeidstrinn i motsatt rekkefolge.

Stovavsug (fig. G)

Støvavsugadapteren (21) i kombinasjon med støvavsugskkjernen (22) bidrar til á fjerne støv fra overflaten av arbeidsstykket nár de er koblet til et passende støvavsugsystem.

• Sett stovavsugsskjermen (22) på fingervernet (5), inntil den går på plass med et knepp.
• Sett støvavsugadapteren (21) på verktøyet som vist.
• Koble til slangen fra et passende støvavsugsystem til adaptersen.

Inhalering av stov som utvikler seg
när man sager i treverk er ekstremt
helsefarlig. Bruk alltid et stovavsug som
er utformet i samsvar med gjeldende
direktiver om stovutslipp.
En stovmaske bør brukes.

Bruk参加会议，但没有发言。

Bruksanvisning

Overhold alltid sikkerhetsinstruksene og gjeldende forskrifter.
Pass pà at arbeidsemnet er godt sikret. Fjern spikre, skruer og andre festeinnretninger som kan skade bladet.
- Sjekk at det er tilstrekkelig plass for bladet under arbeidsemnet. Skjaer ikke materiell som overstiger bladets maksimale skjaeredybde.
- Bruk bare skarpe blader. Ødelagte eller bøyde blader skal fjernes øyeblinkelig.
- Bruk ikke maskinen til saging av rør.
La aldri maskinen gå uten sagblad.
- For optimale resultater bør maskinen beveges jevnt og kontinueregl over arbeidsemnet. Utsett ikke sagbladet for sidetrykk. Hold sagskoen flatt på arbeidsemnet. Ved saging av buer, sirkler eller andre runde former, skyves maskinen forsiktig fremover.
- Vent med à fjerne bladet fra arbeidsemnet til maskinen har stanset.
Etter saging kan bladet vare svært varmt. Ikke ta på det.

Av sikkerhetsgrunner er verktoyet utstyrt med en sikkerhetslås.

• Løsne sikkerhetslåsen (2) for à lase opp verktøyet.
• Start maskinen ved Å trykke på bryteren for variabelt turtall (1). Maskinens turtall avhenger av hvor hardt man trykker på bryteren.
• Maskinen stanses ved á slippe strømbryteren.
• Når du skal lase verktøyet i av-stilling, mä du aktivere sikkerhetslåsen.

Etter at verktøyet er blitt brukt i lengretid pa lave turtall, bør du kjore det pa full fart uten belastning i ca. 3 minutter.

Saging av tre

• Tegn om nødvendig en skjaerestrek.
• Start maskinen.
• Hold maskinen mot arbeitssemnet og følg streken.
  Nar du skal sage parallelt med kanten av arbeidsstykket, monterers den parallelle avstandsholderen og stikksagen styres langs arbeidsstykket som vist i fig. I.

Saging i tre ved hjelp av et rundt hull

• Tegn om nødvendig en skjærestrek.
• Bor et hull (Ø min. 12 mm) og stikk sagbladet inn i det.
• Start maskinen.
  Folg streken.
  For a skjare perfekte runde former, monteres passerstaven og innstilles onsket radius (fig. J).

Saging opp til en utstikkende kant (fig. K)

• Bruk et vanlig sagblad og kutt fram til den utstikkende kanten.
• Avslutt kuttet med et sagblad for fluktende snitt.

Stovavsug (fig. G)

• Nár maskinen brukes innendørs i lengre tid,帽子den kobles til en egnet støvsuger.

Bruk et kjolende smoremiddel (skjaereolje) for a unnga overoppheting av sagbladet aller arbeidsemnet.

Tilleggsutstyr

Din forhandler kan gi naermere opplysninger om egnet tilleggsutstyr.

Disse omfatter:

• DE3241 Parallellanslag
• DE3242 Justeringsstang

Ditt DEWALT-elektroverktøy er konstruert sik at det kan brukes i lang tid med et minimum av vedlikehold. Kontinuerlig og tilfredsstillende drift avhenger av riktig behandling og regelmessig rengjøring av verktøyet.

Smoring av forghingsrullen (fig. C)

• Drypp en drape olpe pa fQRSrullen (7) med jevne mellomrom for a hindre skjaering.

Rengjoring

• Trekk stopselet til laderen ut av stikkontakten forhuset rengjores med en myk klut.
• Fjern batteripakken før rengjøring av elektroverktøyet.
• Hold ventilasjonsspaltene Åpne og rengjør elverktøyet regelmessig med en myk klut.

Miljøvern

Kildesortering. Dette produktem på kastes i det vanlige husholdningsavfallet.

Kildesortering av brukte produit og emballasje gjør det mulig Å resirkulere materialer og bruke dem igjen. Gjenbruk av resirkulerte materialer bidrar til Å forhindre forsøpling av miljøet og reduserer behovet for rámaterialier.

Lokale regelverk kan legge tilrette for kildesortering av elektriskeprodukter fra husholdningen, vedCOMMUNALE deponier aller gjennom forhandleren nár du kjoper et nytt produit.

DeWALT har tilrettelagt for innsamling og resirkulering av DeWALT-produkter etter at de har utspilt sin rolle. For a benytte deg av的各项 tjenesten, vennligst returner produktet ditt til et av varre autoriserte serviceverksteder, som vil samle inn Produktene for oss.

For informasjon om nærmeste autoriserte serviceverksted, ta kontakt med det lokale DeWALT-kontoret på den adressen som er oppgitt i denen bruksanvisningen. En oversikt over alle autorisierte DeWALT-serviceverksteder og fullstendige servicevilkår finnes och tilgengelig på Internett, adresse: www.2helpU.com

Li-ION

Batteripakke

En batteripakke med lang levetid ma lades pa nytt nár den ikke longer produserer nok strom til jobber som tidligere kinne utføresuten problemer. Nár den har nadd slutten av levetiden sin, ma den kastes i samsvar med gjeldende miljøbestemmelser.

• Lad batteripakken helt ut, og fjern den deretter fra apparatet.
• Li-Ion-celler kan gjenvinnes. Ta dem til forhandleren eller til en lokal gjenvinningsstasjon. Innsamlede batterier vil bli gjenvunnet eller kassert på riktig mæte.

GARANTI

30 DAGERS FORNØYD-KUNDEGARANTI

Hvis du ikke er tilfreds med ditt DEWALT verktøy, kan det returneres innen 30 dagertil din DEWALT forhandler eller til et DEWALT autorisert serviceverksted og du kan bytte ulløpengene tilbake. Kvittering mä fremlegges.

Skulle ditt DeWALT verktøy trenge vedlikehold erler service i de første 12 manedene etter det ble kjopt, vil dette bli utført gratis av et autorisert DeWALT serviceverksted. Gratis vedlikeholdsservice omfatter arbeidskostnader. Tilbehørs- og resedelskostnader ingar ikke. Kvittering mä fremlegges.

1 ARS GARANTI

Dersom det skulle vise seg innen 12 maneder fra kjopsdato at ditt DEWALT-product har feil eller mangler som skyldes material-ller fabrikasjonsfeil, garanterer vi a erstatte alle defekte deler gratis aller, etter egen vurdering, erstatte verktoyet Gratis forutsatt at:

• Verktøyet ikke er blitt brukt skjodesløst.
• Reparasjoner bare er blitt utført av autorisert verksted/personell.
• Kvittering kan fremlegges.

Denne garantien er i tillegg til kjoperens rettigheter i henhold til Kjopsloven.

Adresse til nærmeste DeWALT autoriserte serviceverksted finner du i DeWALT katalogen, eller ved à kontakte DeWALT. Alternativt kan du finne en liste over DeWALT autoriserte serviceverksteder og komplett informasjon om vår erter-salg-service på Internett-adressen vår: www.2helpU.com.

SERRA DE RECORTES SEM FIO DC308

Parabéns!

3 Personlig sakerhet

Färejutsattasforvata

Vidrōr aldrig med ledande foremål
