BRUKSANVISNING DC330KB DEWALT

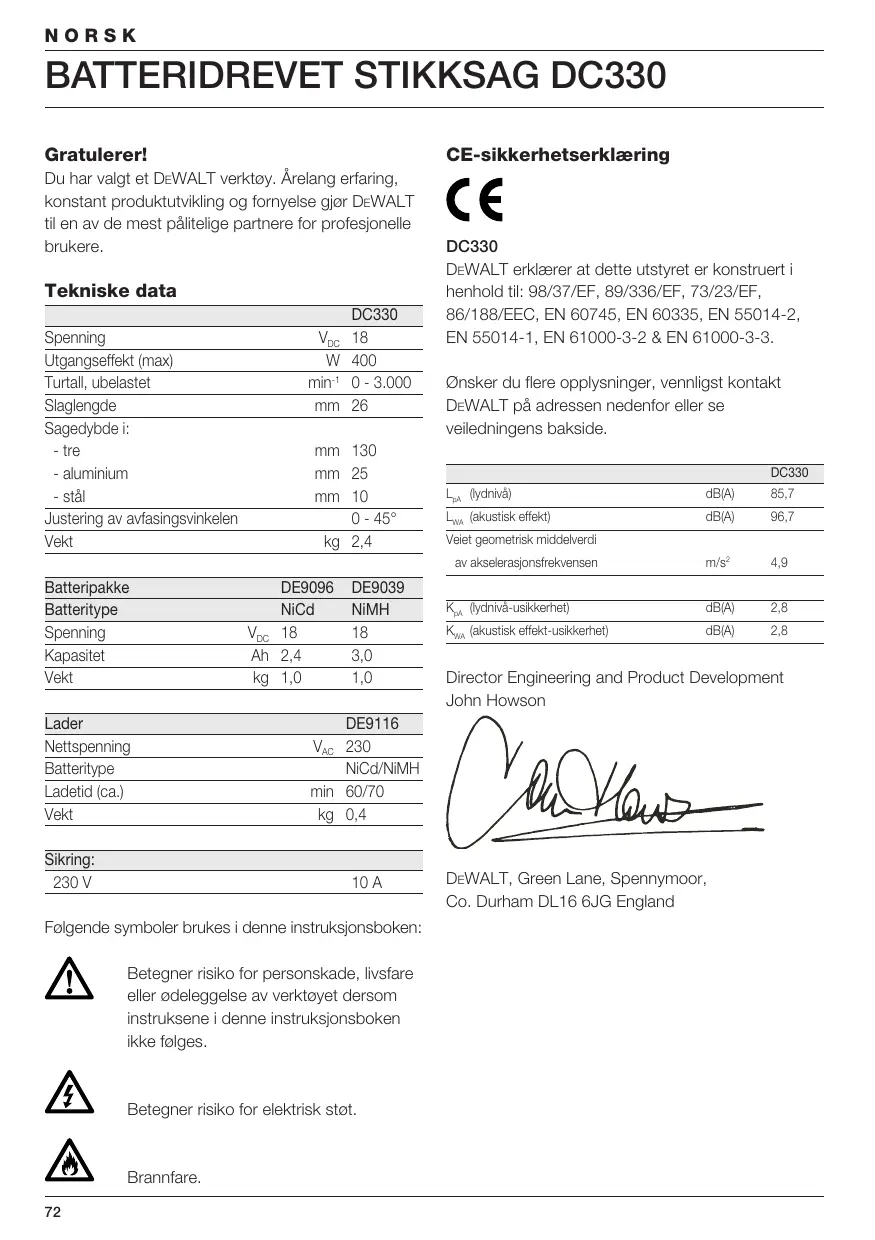

Gratulerer! CE-sikkerhetserklæring Du har valgt et DEWALT verktøy. Årelang erfaring, konstant produktutvikling og fornyelse gjør DEWALT til en av de mest pålitelige partnere for profesjonelle brukere. Tekniske data Spenning Utgangseffekt (max) Turtall, ubelastet Slaglengde Sagedybde i: - tre - aluminium - stål Justering av avfasingsvinkelen Vekt VDC min-1

Director Engineering and Product Development John Howson DEWALT, Green Lane, Spennymoor, Co. Durham DL16 6JG England NORSK Generelle sikkerhetsforskrifter Advarsel! Les gjennom alle anvisningene. Hvis anvisningene nedenfor ikke overholdes, kan det medføre elektrisk støt, brann og/eller alvorlige skader. Uttrykket «elektroverktøy» i alle advarslene nedenfor gjelder for strømdrevne elektroverktøy (med ledning) og batteridrevne elektroverktøy (uten ledning). TA GODT VARE PÅ DISSE ANVISNINGENE. 1 Arbeidsplassen a Hold arbeidsområdet rent og godt opplyst. Rotete arbeidsområder og arbeidsområder uten godt lys kan føre til ulykker. b Ikke arbeid med elektroverktøy i eksplosjonsfarlige omgivelser – der det befinner seg brennbare væsker, gass eller støv. Elektroverktøy forårsaker gnister som kan antenne støv eller damper. c Hold barn og andre personer unna når elektroverktøyet brukes. Hvis du blir forstyrret under arbeidet, kan du miste kontrollen. 2 Elektrisk sikkerhet a Støpselet til elektroverktøyet må passe inn i stikkontakten. Støpselet må ikke forandres på noen som helst måte. Ikke bruk adapterstøpsler sammen med jordete elektroverktøy. Bruk av originale støpsler og passende stikkontakter reduserer risikoen for elektrisk støt. b Unngå kroppskontakt med jordete overflater som rør, radiatorer, komfyrer og kjøleskap. Det er større fare for elektrisk støt hvis kroppen din er jordet. c Hold elektroverktøy unna regn eller fuktighet. Dersom det kommer vann i et elektroverktøy, øker risikoen for elektrisk støt. d Unngå uforsvarlig behandling av ledningen. Elektroverktøyet må aldri bæres eller trekkes etter ledningen, og trekk heller ikke ut støpselet ved å rykke i ledningen. Hold ledningen unna varme, olje, skarpe kanter eller bevegelige deler. Med skadde eller sammenflokete ledninger øker risikoen for elektrisk støt. e Når du arbeider utendørs med et elektroverktøy, må du kun bruke en skjøteledning som er godkjent til utendørs bruk. Ved å bruke en skjøteledning som er egnet for utendørs bruk, reduseres risikoen for elektrisk støt. 3 Personsikkerhet a Vær oppmerksom, pass på hva du gjør og gå fornuftig fram når du arbeider med et elektroverktøy. Ikke bruk elektroverktøy når du er trett eller er påvirket av narkotika, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet under bruk av verktøyet kan føre til alvorlige personskader. b Bruk personlig verneutstyr. Bruk alltid vernebriller. Bruk av personlig verneutstyr, for eksempel støvmaske, sklisikre vernesko, hjelm eller hørselsvern som passer til forholdene, reduserer risikoen for personskader. c Unngå å starte verktøyet ved en feiltagelse. Påse at bryteren står i posisjon «AV» før verktøyet koples til. Det kan føre til ulykker hvis du bærer elektroverktøyet med fingeren på bryteren, eller kopler til verktøyet når bryteren ikke står i posisjon «AV». d Fjern innstillingsverktøy eller skrunøkler før du slår på elektroverktøyet. Et verktøy eller en nøkkel som befinner seg i en roterende maskindel, kan føre til personskade. e Ikke strekk deg for langt. Pass på at du alltid har sikkert fotfeste og god balanse. Da kan du kontrollere elektroverktøyet bedre i uventede situasjoner. f Bruk alltid egnede klær. Ikke bruk løstsittende klær eller smykker. Hold hår, klær og hansker unna bevegelige deler. Løstsittende tøy, smykker eller langt hår kan komme inn i bevegelige deler. g Hvis det kan monteres støvavsug- og oppsamlingsinnretninger, må du forvisse deg om at disse er tilkoblet og brukes på korrekt måte. Bruk av disse innretningene reduserer farer på grunn av støv. 4 Aktsom håndtering og bruk av elektroverktøy a Ikke bruk makt på elektroverktøyet. Bruk et elektroverktøy som er beregnet på den type arbeid du vil utføre. Med et passende elektroverktøy arbeider du bedre og sikrere i det angitte effektområdet. b Ikke bruk elektroverktøy med defekt på-/ avbryter. Et elektroverktøy som ikke lenger kan slås av eller på med bryteren, er farlig og må repareres.

NORSK c Trekk støpselet ut av stikkontakten før du utfører innstillinger på maskinen, skifter tilbehørsdeler eller legger maskinen bort. Disse tiltakene reduserer risikoen for en utilsiktet starting av maskinen. d Elektroverktøy som ikke er i bruk, må oppbevares utilgjengelig for barn. Ikke la verktøyet brukes av personer som ikke er fortrolig med dette, eller som ikke har lest disse bruksanvisningene. Elektroverktøy er farlige når de brukes av uerfarne personer. e Vær nøye med vedlikehold av elektroverktøy. Kontroller om bevegelige maskindeler fungerer feilfritt og ikke klemmes fast, om deler er brukket eller skadet og andre forhold som kan innvirke på verktøyets funksjon. Hvis elektroverktøyet er skadet, må det repareres før bruk. Dårlig vedlikeholdte elektroverktøy er årsaken til mange uhell. f Hold skjæreverktøy skarpe og rene. Godt vedlikeholdte skjæreverktøy med skarpe skjær setter seg ikke så ofte fast og er lettere å føre. g Bruk elektroverktøy, tilbehør, verktøybits osv. i henhold til disse anvisningene og slik det er foreskrevet for denne spesielle maskintypen. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til andre formål enn det som er angitt, kan føre til farlige situasjoner. 5 Aktsom håndtering og bruk av snorløst elektroverktøy a Sørg for at maskinen er slått av før du setter i batteriepakken. Hvis du setter batteriepakken i et elektroverktøy som er slått på, kan dette medføre uhell. b Lad batteriepakken kun opp i ladeapparater som er anbefalt av produsenten. Det oppstår brannfare hvis et ladeapparat som er egnet til en bestemt type batteripakker, brukes med andre batteripakker. c Bruk derfor kun riktig type batteripakker for elektroverktøyene. Bruk av andre batteripakker kan medføre skader og brannfare. d Hold batteripakker som ikke er i bruk, unna binders, mynter, nøkler, spikre, skruer eller andre mindre metallgjenstander som kan lage en forbindelse mellom kontaktene.

En kortslutning mellom batterikontaktene kan føre til forbrenninger eller brann. e Ved gal bruk kan det lekke væske ut av batteriet. Unngå kontakt med denne væsken. Ved tilfeldig kontakt må det skylles med vann. Hvis det kommer væske i øynene, må du i tillegg oppsøke lege. Batterivæske som renner ut, kan føre til hudirritasjoner eller forbrenninger. 6 Service a Elektroverktøyet ditt skal alltid repareres av kvalifisert personell og kun med originale reservedeler. Dette forsikrer at elektroverktøyets sikkerhet opprettholdes. Ekstra sikkerhetsregler for batteripakker Brannfare! Pass på at metall ikke kortslutter kontaktene på en frakoplet batteripakke. Ikke oppbevar eller bær batteripakken uten at beskyttelseshetten er satt over kontaktene.

• Batterivæsken, en 25-30 % løsning av kaliumhydroksid, kan være skadelig. Hvis det oppstår berøring med hud, må du straks skylle med vann. Nøytraliser med en svak syre, f.eks. sitronsaft eller eddik. Hvis du får væsken i øynene, må du rense dem med rikelig rent vann i minst 10 minutter. Kontakt lege.
• Forsøk ikke under noen omstendigheter å åpne en batteripakke. Etikette på laderen og batteripakken Etikettene på laderen og batteripakken viser følgende symboler: 100% Batteriet lader 100% Batteri ladet Batteri defekt Ikke berør dem med ledende gjenstander NORSK Sett ikke skadde batteripakker inn i laderen Les bruksanvisningen før laderen tas i bruk Må bare anvendes for lading av DEWALT batterier; andre batteripakker kan revne og forårsake skader Må ikke utsettes for fukt Skift skadet ledning +40 ˚c +4 ˚c Temperaturområde for lading 4 °C til 40 °C Avhend batteripakken ifølge gjeldende miljøforskrifter Ikke brenn batteripakken NiMH NiCd Lader NiMH- og NiCd-batterier

• Kontroller om verktøyet, deler eller tilbehør er blitt skadet under transporten.
• Ta deg tid til å lese nøye igjennom instruksjonsboken slik at du forstår innholdet før verktøyet tas i bruk. Beskrivelse (fig. A) Din stikksag DC330 er konstruert for profesjonell saging av tre, stål, aluminium, plast og kjeramiske materialer. 1 Bryter for variabelt turtall 2 Sikringslås 3 Kontroll for sagsponblåser 4 Bladsperre 5 Fingervern 6 Bladholder 7 Føringsrulle 8 Sko 9 Velger for pendelslag 10 Fothendel 11 Batteripakke Lader Din lader DE9116 kan bruke DEWALT NiCd-/NiMHbatteripakker som gir mellom 7,2 til 18 V. 11 Batteripakke 12 Sperrer 13 Lader 14 Ladelampe (rød) Elektrisk sikkerhet For ladetid, se tekniske data Kontroll av pakkens innhold Pakken inneholder: 1 Batteridrevet stikksag 1 Sagbladsett 1 Fotinnlegg mot oppflising 1 Fotbeskyttelsesdeksel 1 Støvavsugsskjerm 1 Adapter for avsuging av støv 2 Batteripakker, NiCd (DC330KA) 2 Batteripakker, NiMH (DC330KB) 1 Lader (DC330KA/DC330KB) 1 Koffert (DC330KA/DC330KB) 1 Instruksjonsbok 1 Splitt-tegning Laderen er kun konstruert for én spenning. Kontroller alltid at nettspenningen er i samsvar med spenningen på typeskiltet. Laderen er dobbeltisolert i samsvar med EN 60335. Jordet ledning er derfor ikke nødvendig. Skifting av kabel eller støpsel Tenk på sikkerhetsforskriftene ved skifting av kabel eller støpsel. Et støpsel med blottede kopperledere er farlig hvis det koples til en strømførende kontakt. Montering og justering
• Før du monterer og justerer, må du alltid ta ut batteripakken.

• Slå alltid av verktøyet før du setter inn eller tar ut batteripakken. Bare bruk DEWALT batterier og lader. Batteripakke (fig. A & B) Lading av batteripakken (fig. A) Når du lader batteripakken for første gang, eller etter en langvarig oppbevaring, kan den bare ta imot 80% opplading. Etter flere oppladninger og utladninger, vil batteripakken oppnå full kapasitet. Kontroller alltid nettet før du lader batteripakken. Hvis det er strøm på nettet, men batteripakken ikke blir oppladet, må du bringe laderen til et DEWALTautorisert serviceverksted. Under oppladningen kan batteripakken kjennes varm ved berøring. Dette er normalt og er ikke tegn på at noe er galt. Ikke lad batteripakken hvis omgivelsestemperaturen er <4 °C eller >40 °C. Anbefalt oppladningstemperatur: ca. 24 °C.
• Når du skal lade batteripakken (11), setter du den inn i laderen (13) slik det vist på tegningen, og kobler laderen til strøm. Kontroller at batteripakken er satt helt inn i laderen. Den røde ladelampen (14) vil blinke. Etter ca. 1 time vil blinkingen stanse og lyse jevnt. Batteripakken er nå fulladet. Batteripakken kan fjernes når som helst, eller du kan la den stå i den tilkoblede laderen over en lengre periode (maksimalt 14 dager).

• Ta av beskyttelseshetten (15) før du setter batteripakken (11) i laderen eller verktøyet.
• Sett beskyttelseshetten over kontaktene umiddelbart etter at batteripakken tas ut av laderen eller verktøyet. Pass på at beskyttelseshetten sitter på plass før du oppbevarer eller bærer med deg en frakoplet batteripakke. Automatisk justering Automatisk justeringsmodus utligner eller balanserer de individuelle cellene i batteripakken ved toppkapasitet. Batteripakkene bør justeres over natten etter hver 10. lading/utladingssyklus, eller når pakken ikke lenger gir samme ytelse som tidligere.
• Sett batteriet i laderen som vanlig for å justere batteripakken. Den røde lampen blinker kontinuerlig, noe som angir at ladesyklusen har startet.
• Når ladesyklusen på 1 time er over, lyser lampen kontinuerlig og slutter å blinke. Pakken er fullt oppladet og kan brukes nå.
• Hvis pakken står i laderen etter ladeperioden på 1 time, starter laderen automatisk justeringsmodus. Denne modusen fortsetter i opptil 8 timer, men batteripakken kan fjernes når som helst i løpet av justeringsmodus. Innsetting og uttaking av batteripakken
• Sett batteripakken inn i pistolgrepet til det smekker på plass.
• Når du skal ta ut batteripakken, trykker du på de to uløserknappene (12) samtidig og trekker pakken ut av pistolgrepet. Varmt/kaldt batteri ventetid Når laderen oppdager et batteri som er varmt/kaldt, starter den automatisk en varmt/kaldt batteri ventetid, som utsetter ladningen til batteriet har en skikket temperatur. Laderen kopler da automatisk tilbake til normal ladning av batteriet. Denne egenskapen garanterer maksimal levetid for batteriet. Den røde indikatoren blinker lenge, og deretter kort mens den er i ventetid modus. Batterihette (fig. B) Det følger med en hette som beskytter kontaktene på batteripakken når den er koplet fra. Uten hetten kan løse metallgjenstander kortslutte kontaktene og forårsake brann eller skade batteripakken. Tilpasse og fjerne et sagblad (fig. C) Det verktøyfrie utskiftingssystemet gjør det til en rask og enkel affære å skifte sagblad.
• Åpne bladholderen (6) ved å trekke bladsperren (4) helt tilbake.

Sagblad Bladtype Fintannet sagblad Grovtannet sagblad Metallsagblad Bruksområde for jevne, rette snitt for raske, rette snitt for jernholdige og ikke-jernholdige metaller Sagblad for fluktende for avslutting av snitt inntil en vegg snitt* eller en kant.

• Ikke er tilgjengelig i alle land. Et bredt spektrum av spesial-sagblader er tilgjengelige som tilleggsutstyr. Du må alltid velge sagblad meget omhyggelig. Innstilling av avfasingsvinkel (fig. D) Den justerbare foten (8) gjør det mulig å sage venstreog høyre-avfasingsvinkler på opptil 45°. Avfasingsskalaen er utstyrt med markeringer ved 0°, 15°, 30° og 45°.
• Frigjør fothendelen (10).
• Skyv foten (8) mot sagbladet.
• Vipp foten og still inn den ønskede avfasingsvinkelen ved hjelp av skalaen.
• Stram fothendelen. Innstilling av pendelslaget (fig. A) Det justerbare pendelslaget garanterer et perfekt sagslag for forskjellige materialtyper.
• Skyv velgeren (9) til ønsket stilling i samsvar med tabellen nedenfor. Velgeren kan stilles inn under bruk. Innstilling av sagsponblåseren (fig. A) Sagsponblåseren sender en justerbar luftstrøm mot sagbladet for å holde arbeidsstykket fritt for sagspon under sagingen.
• Still inn sagsponblåseren ved hjelp av hendelen (3). - Lav For arbeid med metall, ved bruk av kjølemidler og smøremidler og ved bruk av støvavsug. - Middels For arbeid med tre og liknende materialer i lav hastighet. - Høy For arbeid med tre og liknende materialer i høy hastighet. Montering av fotbeskyttelsesdekselet av plast (fig. E) Fotbeskyttelsesdekselet (16) reduserer slitasjen på overflaten av (ømfintlige) arbeidsstykker.
• Sett dekselet på foten med et klikk, som vist. Montering og fjerning av fotinnlegget mot oppflising (fig. F1 & F2) Fotinnlegget (17) mot oppflising får plass helt inntil sagbladet og reduserer oppflisingen av arbeidsstykket. Innlegget kan monteres både i sagfoten og i fotdekselet.
• Hold innlegget (17) i den viste retningen.
• Montering av innlegget i foten (8): - Skyv kantene (18) inn i sporene (19). - Skyv innlegget tilbake i stilling mot foten.
• Montering av innlegget i dekselet (16): - Skyv kantene (18) inn bak ribbene (20). - Skyv forkanten av innlegget mot dekselet. Innlegget går på plass med et knepp.
• For å fjerne fotinnlegget må du utføre ovenstående arbeidstrinn i motsatt rekkefølge. Støvavsug (fig. G) Støvavsugadapteren (21) i kombinasjon med støvavsugsskjermen (22) bidrar til å fjerne støv fra overflaten av arbeidsstykket når de er koblet til et passende støvavsugsystem.

• Sett støvavsugsskjermen (22) på fingervernet (5), inntil den går på plass med et knepp.
• Sett støvavsugadapteren (21) på verktøyet som vist.
• Koble til slangen fra et passende støvavsugsystem til adapteren. Bruk et støvavsug som er utformet i samsvar med gjeldende direktiver om støvutslipp. Etter at verktøyet er blitt brukt i lengre tid på lave turtall, bør du kjøre det på full fart uten belastning i ca. 3 minutter. Bruk ikke et støvavsug uten ordentlig gnistbeskyttelse ved saging av metall. Saging av tre
• Tegn om nødvendig en skjærestrek.
• Overhold alltid sikkerhetsinstruksene og gjeldende forskrifter.
• Pass på at arbeidsemnet er godt sikret. Fjern spikre, skruer og andre festeinnretninger som kan skade bladet.
• Sjekk at det er tilstrekkelig plass for bladet under arbeidsemnet. Skjær ikke materiell som overstiger bladets maksimale skjæredybde.
• Bruk bare skarpe blader. Ødelagte eller bøyde blader skal fjernes øyeblikkelig.
• Bruk ikke maskinen til saging av rør.
• La aldri maskinen gå uten sagblad.
• For optimale resultater bør maskinen beveges jevnt og kontinuerlig over arbeidsemnet. Utsett ikke sagbladet for sidetrykk. Hold sagskoen flatt på arbeidsemnet. Ved saging av buer, sirkler eller andre runde former, skyves maskinen forsiktig fremover.
• Vent med å fjerne bladet fra arbeidsemnet til maskinen har stanset. Etter saging kan bladet være svært varmt. Ikke ta på det. Før maskinen tas i bruk:
• Pass på at batteripakken er (helt) oppladet. Start - stopp (fig. H) Av sikkerhetsgrunner er verktøyet utstyrt med en sikkerhetslås.
• Løsne sikkerhetslåsen (2) for å låse opp verktøyet.

• Start maskinen ved å trykke på bryteren for variabelt turtall (1). Maskinens turtall avhenger av hvor hardt man trykker på bryteren.
• Maskinen stanses ved å slippe strømbryteren.
• Når du skal låse verktøyet i av-stilling, må du aktivere sikkerhetslåsen. Saging i tre ved hjelp av et rundt hull
• Tegn om nødvendig en skjærestrek.
• Bor et hull (ø min. 12 mm) og stikk sagbladet inn i det.
• For å skjære perfekte runde former, monteres passerstaven og innstilles ønsket radius (fig. J). Saging opp til en utstikkende kant (fig. K)
• Bruk et vanlig sagblad og kutt fram til den utstikkende kanten.
• Avslutt kuttet med et sagblad for fluktende snitt. Støvavsug (fig. G)
• Når maskinen brukes innendørs i lengre tid, må den kobles til en egnet støvsuger. Bruk en støvsuger som er i samsvar med de gjeldende forskrifter angående støvutslipp. Saging av metall
• Monter et passende sagblad.
• Gå frem som beskrevet ovenfor. NORSK Bruk et kjølende smøremiddel (skjæreolje) for å unngå overoppheting av sagbladet eller arbeidsemnet. Tilleggsutstyr Din forhandler kan gi nærmere opplysninger om egnet tilleggsutstyr. Disse omfatter: - DE3241 - DE3242 Parallellanslag Justeringsstang Følgende reserveblad er tilgjengelige: - DT2048 Fintannet sagblad - DT2075 Grovtannet sagblad - DT2160 Metallsagblad - DT2074 Sagblad for fluktende snitt*
• Ikke er tilgjengelig i alle land. Vedlikehold Ditt DEWALT-elektroverktøy er konstruert slik at det kan brukes i lang tid med et minimum av vedlikehold. Kontinuerlig og tilfredsstillende drift avhenger av riktig behandling og regelmessig rengjøring av verktøyet. Miljø Oppladbar batteripakke Denne batteripakken med lang levetid må lades opp på nytt når den slutter å gi nok strøm til jobber som det før var enkelt å utføre. Ved slutten av dens tekniske levetid må du avhende batteripakken, med riktig omtanke for miljøet.
• Tøm batteriene ved å kjøre dem helt tomme, fjern dem så fra verktøyet.
• NiCd- og NiMH-cellene kan resirkuleres. Av hensyn til miljø, lever det til kildesortering, eller til et DEWALT serviceverksted. De innsamlede batteripakkene vil bli gjenvunnet eller avhendet på en riktig måte. OBS! Som bruker er du ansvarlig for at batteriet resirkuleres på forsvarlig måte. Utslitt verktøy Vern om naturen. Kast ikke produktet sammen med annet avfall når det er utslitt. Lever det til kildesortering eller til et DEWALT-serviceverksted. Smøring av føringsrullen (fig. C)
• Drypp en dråpe olje på føringsrullen (7) med jevne mellomrom for å hindre skjæring. DEWALT service Dersom det skulle oppstå feil med maskinen, lever den til et autorisert serviceverksted. Se aktuell prisliste/katalog for ytterligere informasjon eller ta kontakt med DEWALT. Rengjøring
• Trekk støpselet til laderen ut av stikkontakten før huset rengjøres med en myk klut.
• Fjern batteripakken før rengjøring av elektroverktøyet.
• Hold ventilasjonsspaltene åpne og rengjør elverktøyet regelmessig med en myk klut. På grunn av forskning og utvikling kan ovenstående spesifikasjoner bli endret, noe som ikke blir opplyst separat.

• 30 DAGERS FORNØYD-KUNDEGARANTI • Hvis du ikke er tilfreds med ditt DEWALT verktøy, kan det returneres innen 30 dager til din DEWALT forhandler eller til et DEWALT autorisert serviceverksted og du kan bytte eller få pengene tilbake. Kvittering må fremlegges.
• 1 ÅRS FRI VEDLIKEHOLDSERVICE • Skulle ditt DEWALT verktøy trenge vedlikehold eller service i de første 12 månedene etter det ble kjøpt, vil dette bli utført gratis av et autorisert DEWALT serviceverksted. Gratis vedlikeholdsservice omfatter arbeidskostnader. Tilbehørs- og reservedelskostnader inngår ikke. Kvittering må fremlegges.
• 1 ÅRS GARANTI • Dersom det skulle vise seg innen 12 måneder fra kjøpsdato at ditt DEWALT-produkt har feil eller mangler som skyldes material- eller fabrikasjonsfeil, garanterer vi å erstatte alle defekte deler gratis eller, etter egen vurdering, erstatte verktøyet gratis forutsatt at:
• Verktøyet ikke er blitt brukt skjødesløst.
• Reparasjoner bare er blitt utført av autorisert verksted/personell.
• Kvittering kan fremlegges. Denne garantien er i tillegg til kjøperens rettigheter i henhold til Kjøpsloven. Adresse til nærmeste DEWALT autoriserte serviceverksted finner du i DEWALT katalogen, eller ved å kontakte DEWALT. Alternativt kan du finne en liste over DEWALT autoriserte serviceverksteder og komplett informasjon om vår etter-salg-service på Internett-adressen vår: www.2helpU.com
