BEDIENUNGSANLEITUNG DC308KL DEWALT

DeWALT, Richard-Klinger-Straße 11,

D-65510, Idstein, Tyskland

Automatisch fornyelse

Folgende reserveklinger kan leveres:

• DT2048 Fintandet skareklinge
• DT2075 Grovtandet skareklinge
  -DT2160 Metalskareklinge
• DT2074 Glatsnitsklinge 1)

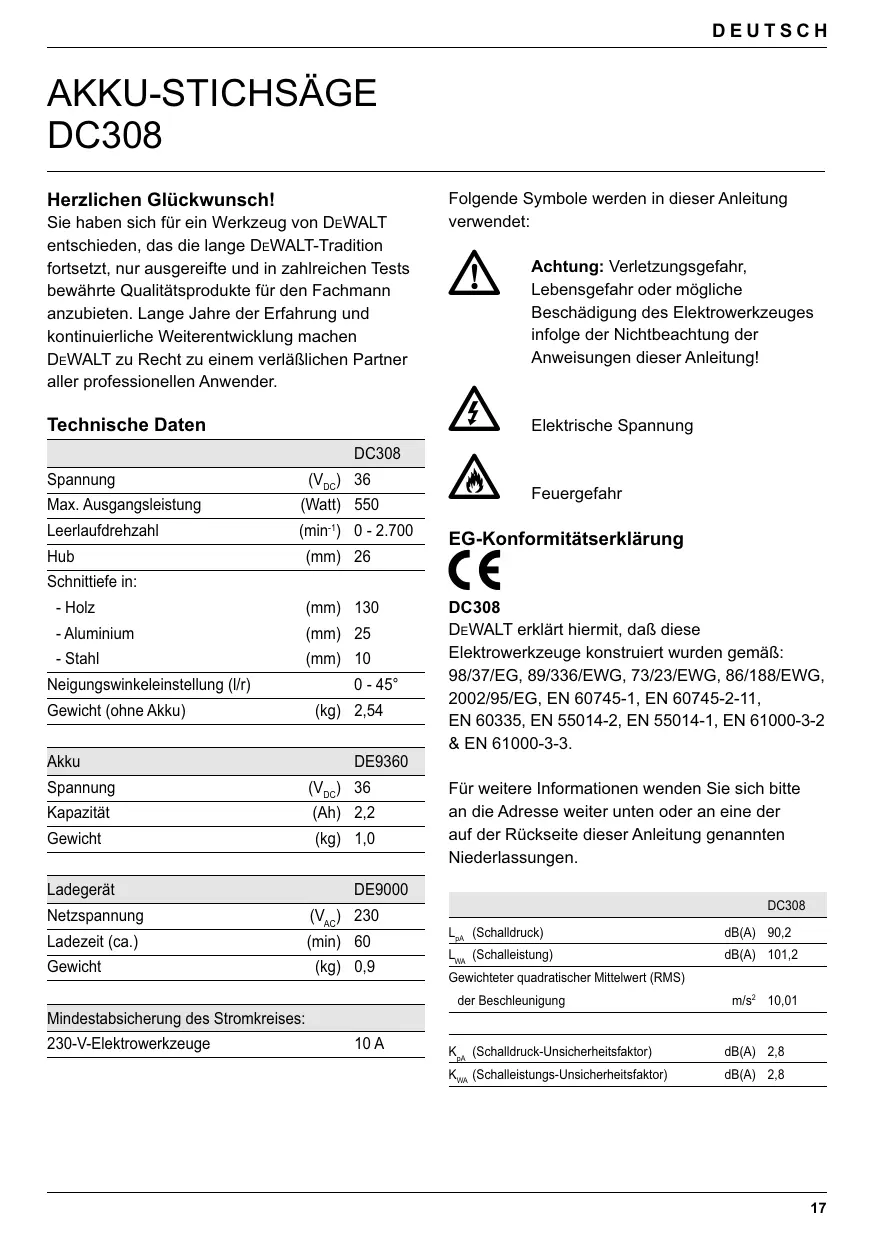

AKKU-STICHSÄGE DC308

Herzlichen Glückwunsch!

Sie haben sich für ein Werkzeug von DeWALT entschieden, das die lange DeWALT-Tradition fortsetzt, nur ausgereife und in zahlreichen Tests bewährte Qualitätsvprodukte für den Fachmann anzubieten. Lange Jahre der Erfahrung und kontinuierliche Weiterentwicklung machen DeWALT zu Recht zu einem verläufiglichen Partner aller professionellen Anwender.

Technische Daten

		DC308
Spannung	(VDC)	36
Max. Ausgangsleistung	(Watt)	550
Leerlaufdrehzahl	(min-1)	0 - 2.700
Hub	(mm)	26
Schnittliefe in:
- Holz	(mm)	130
- Aluminium	(mm)	25
- Stahl	(mm)	10
Neigungswinkeleinstellung (l/r)		0 - 45°
Gewicht (ohne Akku)	(kg)	2,54

Akku		DE9360
Spannung	(VDC)	36
Kapazität	(Ah)	2,2
Gewicht	(kg)	1,0

Ladegerät		DE9000
Netzspannung	(VAC)	230
Ladezeit (ca.)	(min)	60
Gewicht	(kg)	0,9

Mindestabsicherung des Stromkreises:
230-V-Elektrowerkzeuge	10 A

Folgende Symbole werden in dieser Anleitung verwendet:

Achtung: Verletzungsgefahr, Lebensgefahr oder mögliche Beschädigung des Elektrowerkzeuges infolge der Nichtbeachtung der Anweisungen dieser Anleitung!

Elektrische Spannung

Feergefahr

EG-Konformitäserklarung

DC308

DeWALT erklart hiermit, daß diese Elektrowerkzeuge konstruiert wurden gemäß: 98/37/EG, 89/336/EWG, 73/23/EWG, 86/188/EWG, 2002/95/EG, EN 60745-1, EN 60745-2-11, EN 60335, EN 55014-2, EN 55014-1, EN 61000-3-2 & EN 61000-3-3.

Für weitere Informationen wenden Sie sichitte an die Adresse weiter unter oder an eine der auf der Rückseite dieser Anleitung genannten Niederlassungen.

	DC308
LpA (Schalldruck)	dB(A)	90,2
LWA (Schalleistung)	dB(A)	101,2
Gewichteter quadratischer Mittelwert (RMS) der Beschleunigung	m/s2	10,01
KpA (Schalldruck-Unsicherheitsfaktor)	dB(A)	2,8
KwA (Schalleistungs-Unsicherheitsfaktor)	dB(A)	2,8

Direktor Produktentwicklung

Horst Großmann

X. fipmnn

Richard-Klinger-Straße 11,

D-65510, Idstein, Deutschland

Sicherheitshinweise

Allgemeine Warnhinweise zur Sicherheit von Elektrowerkzeugen

Achtung! Lesen Sie sámttliche Sicherheitswahn Hinweise und sonstigen Anweisungen. Die

Nichteinhaltung der nachstehend aufgeführten Warnhinweise und sonstigen Anweisungen kann einen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Warnhinweise und sonstigen Anweisungen zur künftigen Bezugnahme auf.

Der nachfolgend verwendete Begriff "Gerä" bezieht sich auf netzbetriebene Geräte (mit Netzkabel) und auf akkubetriebene Geräte (ohne Netzkabel).

1 Arbeitsbereich-Sicherheit

a Halten Sie ihren Arbeitsbereich sauber und gut ausgeleucht.

Unordnung und dunkle Arbeitsbereiche fordern Unfälle geradezu hersus.

b Arbeitsen Sie mit Geräten nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden.

Geräte erzeugen Funken, die den Staub oder die Dämpfe entzüden können.

c Halten Sie Kinder und andere Personen während der Benutzung des Gerätes fern.

Bei Ablenkung können Sie die Kontrolle verlieren.

2 Elektrische Sicherheit

a Der Anschlußstecker des Gerätes muß in die Steckdose passen. Der Steckerarf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Geräten.

Unveränderte Stecker und passende Steckdosen verringn das Risiko eines elektrischen Schlages.

b Vermeiden Sie Körperkontakt mit geerdeten Oberflächen von Rohren, Heizungen, Herden und Kühlschränken.

Es besteht ein erhöhtes Risiko eines elektrischen Schlags, wenn Ihr Körper geerdet ist.

c Halten Sie Geräte von Regen und Nässe fern. Das Eindringen von Wasser in ein Gerät erhöht das Risiko eines elektrischen Schlages.
d Miobrauchen Sie nicht das Kabel. Verwenden Sie das Kabel niemals zum Tragen, Ziehen oder Trennen des Gerätes vom Netz. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen.

Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.

e Wenn Sie mit einem Gerät im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich zugelassen sind.

Die Verwendung eines für den Außenbereich geeigneten Veränderungskabels verringgert das Risiko eines elektrischen Schlages.

3 Sicherheit von Personen

a Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie vernünftig mit einem Gerät um. Benutzen Sie das Gerät nicht, wenn Sie mäde sind oder unter dem Einflüß von Drogen, Alkohol oder Medikamenten stehen.

Ein Moment der Unachtsamkeit beim Gebrauch von Geräten kann zu ernsthaften Verletzungen führen.

b Verwenden Sie Schutzausrüstung. Tragen Sie stets einen Augenschutz.

Schutzausrüstung wie Staubmaske, rutschfeste Sicherheitssschuhe, Schutzhelm oder Gehorschutz, je nach Art und Einsatz des Gerätes, verringgert das Risiko von Verletzungen.

c Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Stellen Sie sicher, daß sich der Schalter in der Aus-Stellung befindet, bevor das Gerät mit dem Netz verbunden wird. Durch das Tragen des Gerätes mit dem Finger am Schalter oder durch das Verbindeneingeschalteter Geräte werden Unfälle provoziert.
d Entfernen Sie Einstell- oder Schraubenschlüssel, bevor Sie das Gerät einschalten. Ein Schlüssel, der sich in einem sich drehenden Teil befindet, kann zu Verletzungen führen.
e Nicht zuweit nach vorne strecken! Achten Sie auf einen sicheren Stand, um in jeder Arbeitsposition das Gleichgewicht zu halten. Dadurch konnen Sie das Gerät in unerwarteten Situationen better unter Kontrolle halten.
f Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen.

Lockere Kleidung, Schmuck oder lange Haare konnen von sich bewegenden Teilen erfasst werden.

g Falls Staubabsaug- und -fangvorrichtungen vorhanden sind, vergewissern Sie sich, daß diese angeschlossen sind und richtig verwendet werden.

Die Verwendung von Staubfangeinrichtungen kann die mit Staub verbundenen Gefahren verringern.

4 Gebrauch und Pflege von Geräten
a Überlasten Sie das Gerät nicht. Verwenden Sie für ihre Arbeit das darüber bestimme Gerät. Mit dem passenden Gerät arbeiten Sie better und{sicherer im angegebenen Leistungsbereich.
b Benutzen Sie kein Gerät, dessen Schalter defekt ist.

Ein Gerät, das sich nicht mehr ein- oder ausschalten laßt, ist gefährlich und muß repariert werden.

c Trennen Sie den Stecker von der Stromquelle und/oder das Akkupaket vom Elektrowerkzeug, bevor Einstellungen vorgenommen, Zubehör gewechselt oder Elektrowerkzeuge verstaut werden.

These Vorsichtsmaßnahmen verhindern den unbeabsichtigten Start des Gerätes.

d Bewahren Sie unbenutzte Geräte außerhalb der Reichweite von Kindern auf. Lassen Sie Geräte nicht von Personen benutzen, die damit nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Geräte sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden.
e Halten Sie Geräte in einem einwandfrei Zustand. Kontrollieren Sie, ob bewegliche Teile falsch ausgerichtet sind oder klemmen und ob Teile gebrochen oder so beschädigt sind, daß die Funktion des Geräts beeinträchtigt ist. Lassen Sie beschädigte Geräte vor dem Gebrauch reparieren.
Viele Unfälle haben ihre Ursache in schlecht gewarteten Geräten.
f Halten Sie Schneidgeräte scharf und sauber. Sorgfältig gepflegte Schneidgeräte mit scharfen Schneidkanten verklemen sich weniger und sind leichter zu führen.
g Verwenden Sie das Elektrowerkzeug, Zubehör sowie Werkzeug-Bits, usw. entsprechend diesen Anweisungen. Berücksichtigten Sie damit die Arbeitsbedingungen sowie die durchzuführende Arbeit.
Der Gebrauch von Geräten für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.
5 Gebrauch und Pflege von Akkuwerkzeugen
a Stellen Sie sicher, daß das Werkzeug ausgeschaltet ist, bevor Sie den Akkueinsetzen.
Das Einsetzen eines Akkus in ein eingeschaltetes Werkzeug kann zu Unfallen führen.
b Laden Sie die Akkus nur in Ladegeräten auf, die vom Hersteller angegeben wurden.
Für ein Ladegerät, das nur für eine bestimmte Akkuart geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.
c Verwenden Sie nur die für die Werkzeuge vorgesehenen Akkus.
Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.
d Halten Sie den nicht benutzten Akku fern von Buroklammern, Munzen, Schlüsseln, Nageln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen konnten.

Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.

e Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei unbeabsichtigtem Kontakt mit Wasser abspulen. Gelamt die Flüssigkeit in die Augen, ziehen Sie außerdem arztliche Hilfe hinzu.

Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.

6 Service
a Lassen Sie Ihr Gerät nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren.

Damit wird gewährleistet, daß die Sicherheit des Geräts erhalten bleibt.

Zusätzliche Sicherheitshinweise für

Akkupakete und Ladegeräte

• Vergewissern Sie sich, daß das Akkupaket trocken und sauber ist, bevor Sie es in das Ladegerät einsetzen.
• Tragen Sie das Ladegerät niemals an seiner Leitung. Ziehen Sie den Netzstecker niemals am Kabel aus der Steckdose. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten.
• Lassen Sie defekte Kabel immer von einer unserer autorisierten DeWALT-Kundendienstwerkstätten austauschen. Versuchen Sie nie, das Gerät selbst zu reparieren.
• Setzen Sie das Ladegerät keiner feuchten oder nassen Umgebung aus.
• Versuchen Sie nicht, nasse Akkupakete aufzuladen.
• Versuchen Sie niemals, ein Akkupaket zu öffnen.
• Laden Sie nur Akkupakete mit den in thisem Handbuch angegebenen Werten. Versuchen Sie nie, nicht aufladbare Batterien zu laden.
• Folgen Sie bei der Entsorgung des Akkupakets stets den Anweisungen hinter in dieser Anleitung.
• Unbenutzte Ladegeräte und Akkupakete müssen an einem trockenen, sicherverschlossenen Ort und für Kinder unzugänglich aufbewahrt werden.

Transport der Maschine

DeWALT Li-Ilon Akkupakete entsprechen den notwendigen Testanforderungen gemäß Handbuch UN Manual of Tests and Criteria (ST/SG/AC.10/11/ Rev.3 Teil III, Unterabschnitt 38,3) nach den UN Empfehlungen über den Transport von Gefahrengütern.

Die Akkupakete haben einen wirksamen Schutz vor internem Überdruck und Kurzschluss.
- Es wurden entsprechende Maßnahmen zur Verhinderung von Gewaltbruch und gefährlichem Gegenstrom getroffen.
- Der äquivalente Lithiumgehalt liegt unterhalb des relevanten Grenzwerts.

DeWALT Li-lonen Akkupakete sind ausgenommen von nationalen und internationalen Bestimmungen, die für Gefahrengüter gelten. Diese Bestimmungen treten jedoch in Kraft, wenn mehrere Akkupakete zusammen transportiert werden.

• Vergewissern Sie sich, daß die Akkupakete gemäß den oben erwähnten Gefahrengutbestimmungen verpackt werden, um ein Kurzschlieben zu verhindern.

Schilder am Ladegerät und am Akkupaket

Die Schilder am Ladegerät und am Akkupaket zeigen folgende Symbole:

Lesen Sie vor Gebrauch sorgfältig die Bedienungsanleitung

Die Ladezeit entnehmer Sieitte den technischen Daten.

Setzen Sie das Gerät keiner Nässe aus

Fassen Sie nicht mit elektrisch leitenden Gegenständen in das Gerät

Laden Sie nie beschädigte Akkupakete

Verwenden Sie keine beschädigten Ladegeräte

Laden Sie nur bei einer Umgebungs-temperatur zwischen 4^ und 40^

Lassen Sie beschädigte Kabel sofort ersetzen

Problem am Ladegerät

Problem am Akku

Lassen Sie das Akkupaket am Ende seiner Lebensdauer mit Rücksicht auf die Umwelt sachgerecht entsorgen

Werfen Sie das Akkupaket nicht ins Feuer

Laden Sie den Akku nur mit den vorgesehenen DeWALT Ladegeräten

Überprüfen der Lieferung

Die Verpackung enthalt:

1 Akku-Stichsäge
1 Sägeblattsatz
1 Anti-Splitter-Schuheinsatz
1 Anti-Kratzer-Schuhabdeckung
1 Spanabsaughaube
1 Spanabsauganschluß
1 Akku (DC308K)
2 Akkus (DC308KL)
1 Ladegerät
1 Transportkoffer (nur für K-Modelle)
1 Bedienungsanleitung
1 Explosionszeichnung

Hinweis: Bei den N-Modellen sind Akkupakete und Ladegeräte nicht Teil des Lieferumfangs.

• Vergewissem Sie sich, daß das Elektrowerkzeug sowie die Zubehrönteile beim Transport nicht beschädigt wurden.
• Lesen Sie vor der Inbetriebnahme die Bedienungsanleitung gründlich durch.

Beschreibung (Abb. A)

Ohre Stichsäge DC308 wurde für das gewerbliche Sagen von Holz, Stahl, Aluminium, Kunststoff und Keramikmaterial entwickelt.

1 Drehzahl-Regelschalter
2 Sicherheitssperre
3 Sägemehl-Gebläsesteuerung
4 Sägeblattverriegelung

5 Fingerschutz
6 Sägeblattaufnahme
7 Führungsrolle
8 Schuh
9 Pendelhubwahler
10 Schuhhebel
11 Akku

Ladegerät

Ihr DE9000 Ladegerät kann DeWALT Li-ilon-Akku-Pakete mit 36 V bei 2,2 Ah (DE9360) laden.

11 Akku

12 Entriegelungsknopf
13 Ladegerät
14 Ladekontrolleuchten (rot)

Elektrische Sicherheit

Das Ladegerät wurde nur für eine Spannung konzipiert. Überprüfen Sie deswegen, ob die Netzspannung der auf dem Typenschild des Ladegerätes angegebenen Spannung entspricht.

Ihr DeWALT-Ladegerät ist gemäß EN 60335 zweifach isoiert; eine Erdleitung ist aus thisem Grunde überflüssig.

Bei Ersatz des Netzkabels achten Sie auf Verwendung des Schweizer Netzsteckers. Typ 11 für Klasse II (Doppelisolierung) - Geräte Typ 12 für Klasse I (Schutzleiter) - Geräte

Ortsveränderliche Geräte, die im Freien verwendet werden, müssen über einen Fehlerstromschutzschalter angeschlossen werden.

Auswechseln des Netzkabels oder -steckers

Defekte Netzkabel oder -stecker)durfen nur von einem autorisierten Fachbetrieb ausgewechselt werden. Ausgetauschte Netzkabel oder -stecker müssen danach fachgerecht entsorgt werden.

Verlägerungskabel

Verwenden Sie ein zugelassenes Verlängerungskabel, das für die Leistungsaufnahme des Ladegerätes ausreichend ist (vgl. technische Daten).

Der Mindestquerschnitt beträgt 1mm^2 . Rollen Sie das Kabel bei Verwendung einer Kabelrolle immer*vollig aus.

Zusammenbauen und Einstellen

• Entnehmen Sie vor dem Zusammenbauen und Einstellen immer den Akku.
• Schalten Sie das Elektrowerkzeug immer aus, bevor Sie den Akku einsetzen oder entfernen.

Verwenden Sie nur DEWALT-Akkus und -Ladegeräte.

Anbringen und Entfernen des Akku-Pakets (Abb. A)

• Um das Akku-Paket (11) anzubringen, richten Sie es mit der Aufnahme am Gerät aus. Schieben Sie das Akku-Paket in die Aufnahme und drücken Sie, bis es einrastet.
• Um das Akku-Paket zu entfern, drücken Sie den Löseknopf (12) undziehen Sie gleichzeitig das Akku-Paket aus der Aufnahme heraus.

Laden des Akkupakets (Abb. A & B)

Prufen Sie vor dem Laden des Akkupakets immer die Stromversorgung des Ladegerätes. Falls die Stromversorgung Funktioniert, das Akkupaket aber nicht geladen wird, sollen den Sie Ihr Ladegerät von einer DeWALT Kundendienstwerkstatt nachsehen setzen. Während des Ladens konnen sich Ladegerät und Akkupaket erwärmen. Dies gehört zum normalen Betrieb und deutet nicht auf irgend ein Problem hin.

Laden Sie das Akkupaket nicht bei einer Umgebungstemperatur unter 4^ oder über 40^ . Empfohlene Ladetemperatur: zirka 24^ .

• Um das Akkupaket (11) zu laden, stecken Sie es gemäß der Abbildung in das Ladegerät (13) und schreiben theses an die Stromversorgung an. Vergewissem Sie sich, daß das Akkupaket vollständig in das Ladegerät eingeführt wurde. Die roten Ladekontrolleuchten (14) blinken entsprechend dem Zustand des Akkupakets.

• Nach Beendigung des Ladevorgangs sind die Kontrolleuchten alle an. Das Ladegerät schaltet automatisch auf Ausgleichsladung um.

• Das Akkupaket kann jederzeit aus dem Ladegerät entfernt oder auf unbegrenzte Zeit im angeschlossenen Ladegerät gelassen werden.
• Wenn die roten Ladekontrolleuchten schnell blinken, liegt ein Ladeproblem vor. Setzen Sie das Akkupaket nochmals ein oder verwenden Sie zu Testzwecken ein anderes Akkupaket. Falls auch das neue Akkupaket nicht geladen werden kann, halten Sie das Ladegerätitte von einer DeWALT Kundendienstwerkstatt nachsehen.
• Falls die roten Ladekontrolleuchten schnell blinken, d.h. ein kurzes Blinken und dann ein langes Blinken, so liegt ein Problem am Ladegerät vor. Bringen Sie das Ladegerät zu einer DeWALT Kundendienstwerkstatt.
• Wenn das Ladegerät an Spanningsquellen wie Generatoren oder Wechselrichtern angeschlossen ist, kann es vorkommen, daß die roten Ladekontrolleuchten (14) zusammen blinken, d.h. zweimaliges schmelles Blinken und dann eine Pause. Dies deutet auf eine vorübergehende Störung der Stromversorgung hin. Das Ladegerät schaltet wieder automatisch auf Normalbetrieb.

Ladevorgang (Abb. B)

Den Ladezustand des Akkupakets können Sie der unten aufgeführten Tabelle entnehmen.

Ladezustand
1 Lampe blinkt	< 33%
1 Lampe blinkt, 1 Lampe an	33-66%
1 Lampe blinkt, 2 Lampen an	66-99%
3 Lampen an	100%

Automatische Auffrischung (Refresh)

Bei der automatischen Auffrischung (Refresh) werden die einzelnen Zellen im Akkupaket bei seiner Spitzenkapazität ausgeglichen. Akkupakete sollen wochentlich bzw. dann aufgefrischt werden, wenn sie nicht mehr die gleiche Leistung liefern.

• Um Ihr Akkupaket aufzufrischen, legen Sie es wie gewohnt in das Ladegerät. Lassen Sie das Akkupaket mindestens 8 Stunden im Ladegerät.

HeiB

kalt-Akkupaket-Verzögerung

Falls das Ladegerät ein zu heißes oder zu kaltes Akkupaket feststellt, so wird automatisch eine „heiß/kalt-Akkupaket-Verzögerung" gestartet und der Ladevorgang aufgeschoben, bis der Akku eine angemessene Temperatur erreicht hat. Das Ladegerät schaltet dann automatisch auf den Akkupaket-Lademodus um. Diese Funktion stellt eine maximale Lebensdauer des Akkus sicher.

Tiefentladungsschutz

Das Akkupaket ist gegen Tiefentladung geschützt, wenn es im Werkzeug verwendet wird.

Anbringen und Entfernen eines Sägeblatts (Abb. C)

Das werkzeuglose Sägeblattwechselsystem stellt einen Schnellen und einfahren Sägeblattwechseln sicher.

• Öffnen Sie den Sägeblathalter (6) durch vollständiges Zurückziehen der Sägeblattverriegelung (4).
• Führer Sie das Sägeblatt in den Sägeblätthalter (6) ein, wobei die Rückseite des Sägeblatts in die Nut der Führungsrolle (7) geführt werden muß.
• Lassen Sie die Sägeblattverriegelung (4) los.
• Um das Sägeblatt zu entfernen, ziehen Sie die Sägeblattverriegelung vollständig zurück und ziehen Sie das Sägeblatt aus dem Halter heraus.

Sägeblätter

Säeblatttyp	Anwendungen
Feingezahntes Säeblatt	für saubere gerade Schnitte
Grobgezahntes Säeblatt	für schnelle gerade Schnitte
Metallsäeblatt	für eisenhaltige und eisenlose Metalle
Flächenbündiges Säeblatt1)	für die Endbearbeitung von Schnitten an einer Wand oder Ecke entlang.

1) Nicht in allen Ländern erhältlich.

Als Sonderzubehr ist eine Vielzahl von Spezialsageblättern erhältlich.

Wahlen Sie Ihr Sageblatt stets mit großer Sorgfalt aus.

Einstellen des Neigungswinkels (Abb. D)

Mit dem einstellbaren Schuh (8) konnen linke und rechte Neigungswinkel bis 45^ erzielt werden. Die Neigungsskala hat Voreinstellungen bei 0^ , 15^ , 30^ und 45^ .

• Lösen Sie den Schuhhebel (10).
• Schieben Sie den Schuh (8) in Richtung Sageblatt.
• Neigen Sie den Schuh und stellen Sie den gewünschten Neigungswinkel mit Hilfe der Skala ein.
• Ziehen Sie den Schuhhebel an.

Einstellen des Pendelhubs (Abb. A)

Der einstellbare Pendelhub gewährleistete einen perfekten Schnitthub für entsprechiche Werkstoffe.

• Schieben Sie den Wahler (9) entsprechend der Tabelle unter in die gewünschte Position. Der Wahler kann während des Betriebes verstellt werden.

Pos.	Holz	Metall	Kunststoff
3	Schnelle Schnitte	-	PVC
2	Dicke Werkstücke	-	Fiberglas
			Acryl
1	Sperrholz	Aluminium	-
	Spanplatte	Nicht eisenhaltig	-
0	Dünne Werkstücke	Blech	-
	Feine Schnitte

Einstellen des Spangebläses (Abb. A)

Das Spangeblase leitet einen einstellbaren Luftstrom an das Sägeblatt, um das Werkstück bei der Arbeit frei von Sagemehl zu halten.

• Stellen Sie das Spangeblase mit dem Hebel (3) ein.

• Schwach Für die Arbeit mit Metallen, bei denen Kuhl- und Schmiermittel verwendet werden, sowie für die Verwendung mit einer Spanabsaugung.

• Mittel Für die Arbeit mit Holz und ähnlichen Materialien bei langsamer Geschwindigkeit.

• Stark Für die Arbeit mit Holz und ähnlichen Materialien bei hoher Geschwindigkeit.

Anbringen der Kunststoff-Anti-Kratzer-Schuhabdeckung (Abb. E)

Die Anti-Kratzer-Schuhabdeckung (16) verringert die Beschädigung der Oberfläche von (empfindlichen) Werkstücken.

• Klichen Sie die Abdeckung wie angegeben auf den Schuh.

Anbringen und Entfernen des Anti-Splitter-Schuheinsatzes (Abb. F1 & F2)

Der Anti-Splitter-Schuheinsatz (17), der nahe am Sägeblatt angebracht wird, verringert das Splittern des Werkstücks. Der Einsatz kann sowohl im Schuh als auch in der Schuhabdeckung angebracht werden.

• Halten Sie den Einsatz (17) wie angegeben.

• Um den Einsatz anzubringen, setzen Sieihn in den Schuh (8) ein:

• Schieben Sie die Kanten (18) in die Rillen (19).

• Schieben Sie den Einsatz zurück in seine Position am Schuh.

• Um den Einsatz anzubringen, setzen Sieihn in die Abdeckung (16) ein:

• Schieben Sie die Kanten (18) hinter die Rippen (20).

• Drücken Sie das vorder Ende des Einsatzes in Richtung Abdeckung. Der Einsatz rastet in seiner Lage ein.

• Um den Anti-Splitter-Schuheinsatz zu entfern, die oben aufgeführten Schritte in umgekehrter Reihenfolge durchführung.

Staubabsaugung (Abb. G)

Der Spanabsaugadapter (21) in Kombination mit der Spanabsaughaube (22)trägt dazu bei, daß das Sagemehr von der Werkstückoberfläche abgesaugt wird, wenn eine Verbindung mit einem geeigneten Spanabsaugsystem hergestellt wird.

• Setzen Sie die Spanabsaughaube (22) auf den Fingerschutz (5), bis sie in ihrer Lage einrastet.

• Bringen Sie den Spanabsaugadapter (21) wie angegeben am Werkzeug an.

• Verbinden Sie den Schlauch eines geeigneten Staubabsaugsystems mit dem Adapter.

Das Einatmen des durch das Sagen von Holz verursachten Staubs stellt ein ernsthafter Gesundheitsrisiko dar. Schließen Sie stets ein Spanabsaugsystem an, das den geltenden Richtlinien bezüglich Staubemission entspricht. Das Tragen einer Staubmaske ist ratsam.

Verwenden Sie beim Sagen von Metall kein Spanabsaugsystem ohne einen entspruchenden Funkenschutz.

Gebrauchsanweisung

• Beachten Sie immer die Sicherheitshinweise und die gultigen Vorschriften.
• Vergewissem Sie sich, daß das zu saggende Material gut gesichert wurde.
• Achten Sie daraufuf, daß unterhalb des Werkstücks ausreichend Platz für das Sägeblatt vorhanden ist. Sagen Sie keine Werkstücke, die die maximale Schnittliefe des Sägeblattes überschreiben.
• Es sollenen ausschließlich scharfe und einwandfrei arbeitende Säeblätter verwendet werden; rissige oder verbogene Säeblätter sind sofort auszuwechseln.
• Verwenden Sie das Werkzeug nicht zum Sagen von Rohren.
• Schalten Sie das Werkzeug nie ein, wenn kein Sägeblatt montiert ist.
• Für optimale Ergebnisse führen Sie das Werkzeug mit festen, fließenden Bewegungen über das Werkstück. Üben Sie nie seitlichen Druck auf das Sägeblatt aus. Halten Sie den Sägeschuh flach auf dem Werkstück. Schieben Sie das Werkzeug beim Sagen von Kurven, Kreisen und anderen ründlichen Formen keinigt vor.
• Ziehen Sie das Sägeblatt erst aus dem Werkstück Heraus, wenn es zum Stillstand gekommen ist. Das Sägeblatt kann nach dem Sägen sehr heißt sein. Fassen Sie es nicht an.

Vor dem Betrieb:

• Vergewissern Sie sich, daß Ihr Akku (vollständig) geladen ist.
• Vergewissern Sie sich, daß das Akkupaket richtig sitzt.

Ein- und Ausschalten (Abb. H)

Ihr Werkzeug ist aus Sicherheitsgründen mit einer Sicherheitssperre ausgestattet.

• Um das Werkzeug zu entsichert,lös Sie die Sicherheitssperre (2).
• Betätigten Sie zum Starten des Elektrowerkzeuges den Drehzahl-Regelschalter (1). Je tiefer der Drehzahl-Regelschalter gedrückt wird, um sohigher ist die Drehzahl des Antriebsmotors.
• Lassen Sie zum Stoppen des Werkzeuges den Schalter los.
  Um das Werkzeug in der Aus-Stellung zusichern, betätigten Sie die Sicherheitssperre.

Nachdem das Gerät langere Zeit mit langsamen Geschwindigkeitseinstellungen verwendet wurde, halten Sie es ca. 3 Minuten mit maximaler Geschwindigkeit im Leerlauf laufen.

Sagen in Holz

• Zeichnen Sie bei Bedarf eine Schnittlinie.
• Schalten Sied das Werkzeug ein.
• Halten Sie das Werkzeug am Werkstück und folgen Sie der Linie.
• Um parallel zur Kante des Werkstücks zu sagen, montieren Sie die Parallelführung und führen die Stichsäge gemäß Abb.I am Werkstück entlang.

Sagen von Ausschnitten in Holz

• Zeichnen Sie bei Bedarf eine Schnittlinie.
• Bohren Sie ein Loch (mindestens 12 mm ø) und stecken Sie das Sägeblatt hinein.
• Schalten Sie das Werkzeug ein.
• Folgen Sie der Linie.
• Um einwandfreie Rundschritte zu erzielen, montieren Sie den Zirkelarm und stellenihn auf den gewünschten Radius ein (Abb. J).

Heransagen an eine überstehende Kante (Abb. K)

• Verwenden Sie ein herkömmliches Sägeblatt und sagen Sie an die überstehende Kante heran.
• Schließen Sie den Schnitt mit einem bündigen Sageblatt ab.

Staubabsaugung (Abb. G)

In Deutschland werden für Holzstaub aufgrund der TRGS 553 geprüfte Absaugeinrichtungen gefordert. Für andere Materialien muß der gewerbliche Betreiber die speziellen Anforderungen mit der zuständigen Berufsgenossenschaft klären.

Sagen in Metall

• Montieren Sie ein geeignetes Sageblatt.
• Gehen Sie wie oben vor.

Verwenden Sie eine Kuhlflüssigkeit (Schneidöl), um eine Überhitzung des Sägeblatts oder des Werkstücks zu verhindern.

Lieferbares Zubehör

Wenden Sie sich für{nahere Informationen über das richtige Zubehör an ihren Handler.

Hierzu zahlen:

• DE3241

Parallelführung

• DE3242

Fixierstrebe

Folgende Ersatzsägeblätter stehen zur Verfügung:

-DT2048

Feingezahntes Sägeblatt

-DT2075

Grobgezahntes Sageblatt

DT2160

Metallsägeblatt

-DT2074

Flächenbündiges Sägeblatt1)

1) Nicht in allen Ländern erhältlich.

Wartung

Ihr DEWALT-Elektrowerzeug wurde für eine large Lebensdauer und einen möglichst geringen Wartungsaufwand entwickelt. Ein dauerhafter, einwandfreier Betrieb setzt eine regelmäßige Reinigung voraus.

SchmierenderFührungsrolle(Abb.C)

• Geben Sie in regelmäßigen Abständen einen Tropfen Öl auf die Führungsrolle (7), um ein Festfressen zu vermeiden.

Reinigung

• Reinigen Sie das Gehäuse des Ladegerätes mit einem weichen Tuch. Ziehen Sie vorher den Netzstecker des Ladegerätes.
• Entnehmen Sie vor dem Reinigen Ihres Werkzeuges den Akku.
• Sorgen Sie damit, daß die Lüftungsschlitze offen bleiben, und reinigen Sie das Gehäuse regelmäß mit einem weichen Tuch.

Umweltschutz

Getrennte Entsorgung. Dieses Produkt darf nicht über den normalen Hausmüll entsorgt werden.

Solleh Ihr DEWALT Produkt eines Tages erneuert werden müssen, oder falls Sie es nicht weiter verwenden wollen, soarf es nicht über den Hausmull entsorgt werden. Stellen Sie diese Produkt zur getrennten Entsorgung bereit.

Durch die getrennte Entsorgung gebrauchter Produkte und Verpackungen können die Materialien recycliert und wiederverwertet werden. Die Wiederverwertung recyclelter Materialien schon die Umwelt und verringert die Nachfrage nach Rohstoffen.

Die regionalen Bestimmungen schreiben unter Umständen die getrennte Entsorgung elektrischer Produkte aus dem Haushalt an Sammelstellen oder seitens des Handlers vor, bei dem Sie das neue Produkt erworben haben.

DeWALT nimmt ihre ausgedienten DeWALT-Produkte gern darüber und sorgt für eine umweltfreundliche Entsorgung und Wiederverwertung. Um diesen Dienst zu nutzen,itte schicken Sie Ihr Produkt zu einer Vertragswerkstatt. Hier wird es dann auf unsere Kosten gesammelt.

Die Adresse des zuständigen Büros von DeWALT steht in dieser Anleitung, darüberläßt sich die nachstgelegene Vertragswerkstatt ermittelt. Außer dem ist eine List der Vertragswerkstätten und aller Kundendienststellen von DeWALT sowie der zuständigen Ansprechpartner im Internet zu finden unter: www.2helpU.com

Akkupaket

Falls das langbeige Akkupaket bei Arbeiten, die zuvor mit Leichtigkeit erledigt wurden, nicht mehr genügd Leistung liefert, so muß es aufgeladen werden. Entsorgen Sie das Akkupaket am Ende seiner Lebensdauer auf umweltgerechte Weise.

• Entladen Sie das Akkupaket vollständig und entfernen Sie es anschließend aus dem Werkzeug.
• Li-Ilon Zellen sind zum Recyclen geeignet. Zur Wiederverwertung oder umweltverträglichen Entsorgung sind die Zellen bei Ihr hem Handler oder einer communalen Sammelstelle abzugeben. Die gesammelten Akkupakete werden dann ordnungsgemäß recyclelt oder entsorgt.

GARANTIE

30 TAGE GELD ZURUCK GARANTIE

Wenn Sie mit der Leistung Ihres DeWALT-Elektrowerkzeuges nicht vollig zufrieden sind, konnen Sie es unter Vorlage des Original-Kaufbeleges ohne weiteres innerhalb von 30 Tagen bei Ihr dem DeWALT-Handler im Original-Lieferumfang zurückgeben und erhalten Ihr Geld zurück. Die Geld zurück Garantie gilt nicht auf Zubehor.

1 JAHR KOSTENLOSE INSPECTION

Innerhalb der ersten 12 Monate nach dem Kauf werden Wartungs- oder Kundendienstleistungen für Ihr DEWALT-Elektrowerkzeug unter Vorlage des Original-Kaufbeleges von einer DEWALT-Kundendienstwerkstatt ausgeführrt. Diese Leistung ist im Kaufpreis eingeschlossen.

1JAHR GARANTIE

Die Garantiefrist von 12 Monaten gilt für alle DeWALT-Elektrowerkzeuge und beginnnt mit dem Kaufdatum, das durch den Original-Kaufbeleg nachgewiesen werden muß. In dieser Zeit garantieren wir:

• Kostenlose Beseitigung eventueller Störungen
• Kostenlosen Entsatz aller schadhaften Teile
• Kostenlosen und fachmännischen Reparaturservice
  Voraussetzung ist, daß der Fehler nicht auf unsachgemäße Behandlung zurückzuführen ist und nur Original-DEWALT-Zubehörteile verwendet wurden, die ausdrücklich von DEWALT als zum Betrieb mit DEWALT-Elektrowerkzeugen geeignet bezeichnet worden sind.

Den Standort Ihres nachstgelegen den Händlers oder ihrer Kundendienst-Werkstatt erfolnen Sie unter der entsprechenden Telefonnummer auf der Rückseite. Eine Übersicht über die DeWALT-Kundendienstwerkstätte und weitere Informationen finden Sie auch im Internet:

www.2helpU.com.

Mit dieser Garantieerklarung erhalten Sie eine zusätzliche Sicherheit. Sie schrankt jedoch in keinem Falle ihre gesetzlichen Gewährleistungsrechte ein, die Sie gegenüber demjenigen haben, bei dem Sie das Gerät gekauft haben. Sie konnen nach ihrer Wahl diese in gewissem Umfange weitergehenden Rechte (Minderung des Kaufpreises oder Rückgangigmachung des Kaufes) auch Ihrem Verkäfer gegenüber geltend machen.

CORDLESS JIGSAW

DC308

Congratulations!

DeWALT, Richard-Klinger-Straße 11

DeWALT, Richard-Klinger-Straße 11, D-65510, Idstein, Alemania

DeWALT, Richard-Klinger-Straße 11, D-65510, Idstein, Allemagne

DeWALT, Richard-Klinger-Straße 11,

D-65510, Idstein, Germania

3 Veiligung van Personen

Elektrische verilgheit

Bescherming gegen volledige ontlading

Folgende reserveblad er tilgengelige:

DT2048 Fintannet sagblad
- DT2075 Grottannet sagblad
-DT2160 Metalsagblad
- DT2074 Sagblad for fluktende snitt¹⁾

Vedlikehold

DeWALT, Richard-Klinger-Straße 11,

D-65510, Idstein, Saksa

Turvaohjeet

Forpackningen innehälter:

Se nedanstäende tabell für batteriets laddningstillstand.

Laddningstilländ
1 lampa blinkar	< 33%
1 lampa blinkar, 1 lampa lyser	33-66%
1 lampa blinkar, 2 lampor lyser	66-99%
3 lampor lyser	100%

• Klicka fast übertraget på foten entwickelten.

DeWALT, Richard-Klinger-Straße 11,

D-65510, Idstein, Almanya

DeWALT, Richard-Klinger-Straße 11, D-65510, Idstein, ερμανι

Osnyeic aospaleia

EviKes npoeiOtoinoeic aopaaiaS nEeptipikw epyaleiw

PnoeioTIOoN! AiaaOte oAe TIC TPOeIOToIOIooIc aOaaleiaC KAI OAe TIC UTObEiEIG. H mtn npnON TWV TTapakatw TPOeIOToIOIaeWv KAI UTObEiEeWv MTOpe i TpOKaIeOI nAEKtpoIIAnxi, TUPKayia n/Kai OoBapouc Tpaumatiouc.

KpatnoTe oAe TIG TPOEiDToToinoeic KAI UTOBeiEiCvi AELAAovTIkn avapopa.

O xapaktnpiouc "nAekptiko epyaeeio" Toun
xpoaiotoiieita otT apakatw TPOeIOIOTIKEC
UTODIEIGC apopá nTo epyaeeio Toun ouvfoetai
OTNV TPICA (e Kaawio) nTo epyaeeio Toun
AETOUPYE I E MTATAPIA (Xwpic Kaawio).
