FOIRE AUX QUESTIONS - DW341K DEWALT

Comment changer la lame de la scie sauteuse DEWALT DW341K ?

Pour changer la lame, débranchez la scie, puis utilisez la clé fournie pour desserrer le boulon de la lame. Retirez l'ancienne lame et insérez la nouvelle en vous assurant qu'elle est bien en place. Serrez le boulon à l'aide de la clé.

Quelle est la capacité de coupe de la DEWALT DW341K ?

La DEWALT DW341K peut couper jusqu'à 90 mm dans le bois et jusqu'à 10 mm dans le métal.

Pourquoi ma scie sauteuse ne démarre-t-elle pas ?

Vérifiez d'abord que l'appareil est bien branché et que la prise fonctionne. Assurez-vous également que le commutateur est en position 'ON' et que la sécurité est désengagée.

Comment régler la vitesse de la DEWALT DW341K ?

La vitesse de la scie sauteuse peut être réglée à l'aide de la molette située sur le dessus de l'appareil. Tournez-la pour ajuster la vitesse selon le matériau que vous travaillez.

Puis-je utiliser des lames de scie sauteuse d'autres marques avec la DEWALT DW341K ?

Oui, tant que les lames sont compatibles avec le système de fixation de la DEWALT DW341K. Assurez-vous que la lame a une tige de la bonne taille.

Comment nettoyer ma scie sauteuse DEWALT DW341K ?

Débranchez l'appareil et utilisez un chiffon sec pour enlever la poussière et les débris. Pour les parties plus difficiles d'accès, vous pouvez utiliser une brosse douce. Évitez d'utiliser des produits abrasifs.

Quelle est la garantie de la DEWALT DW341K ?

La DEWALT DW341K est généralement couverte par une garantie de 3 ans, mais cela peut varier selon le revendeur. Consultez la documentation de votre produit pour plus de détails.

Quel type de protection oculaire dois-je porter lors de l'utilisation de la DEWALT DW341K ?

Il est recommandé de porter des lunettes de protection qui répondent aux normes de sécurité pour éviter les éclats et la poussière lors de la coupe.

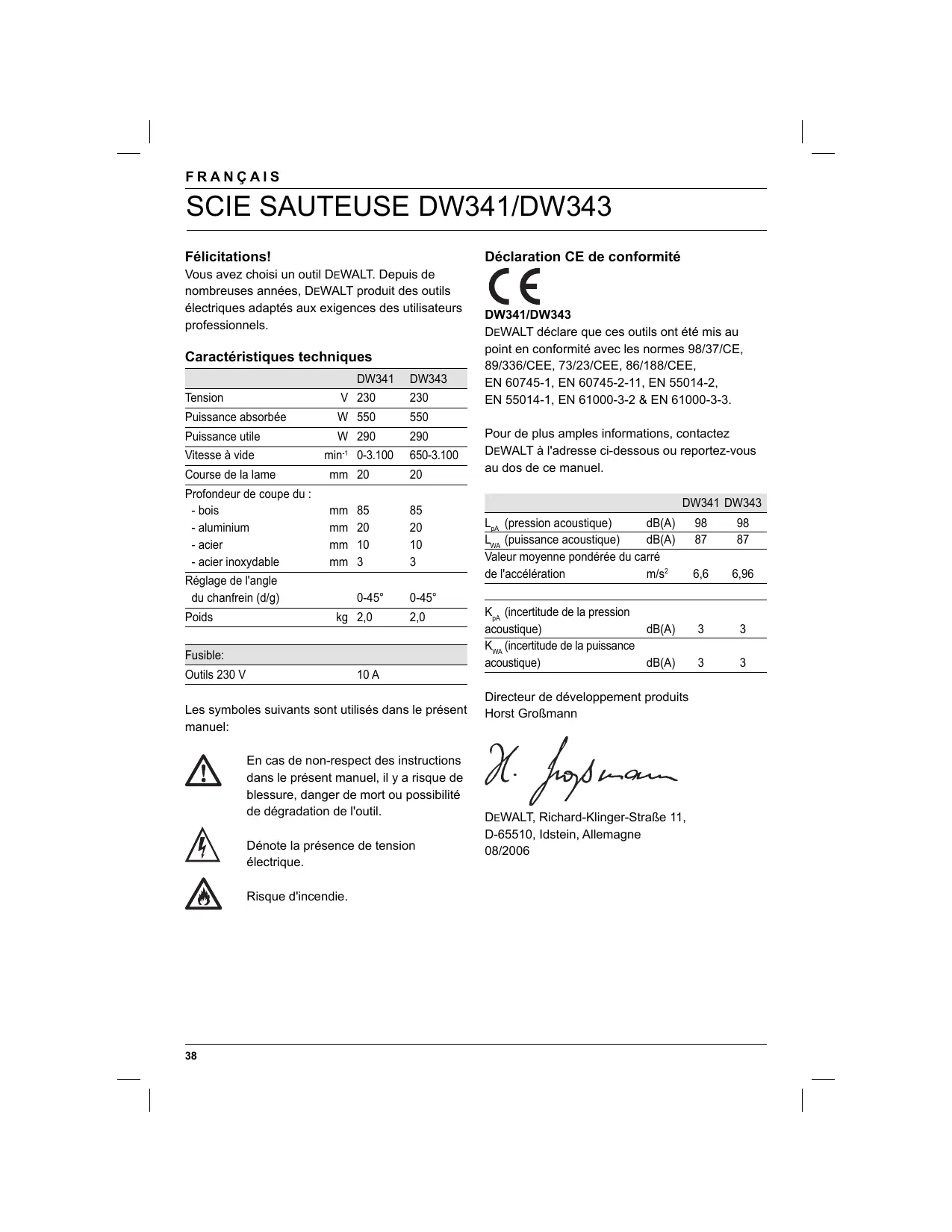

MODE D'EMPLOI DW341K DEWALT

Choisissez un outil DEWALT. Depuis de nombreuses années, DEWALT produit des outils électriques adaptés aux exigences des utilisateurs professionnels.

Caractéristiques techniques

	DW341	DW343
Tension	V 230	230
Puissance absorbée	W 550	550
Puissance utile	W 290	290
Vitesse à vide	min-10.3.100	650-3.100
Course de la lame	mm 20	20
Profondeur de coupe du :
- bois	mm 85	85
- aluminium	mm 20	20
- acier	mm 10	10
- acier inoxydable	mm 3	3
Réglage de l'angle du chanfrein (d/g)	0-45°	0-45°
Poids	kg 2,0	2,0
Fusible:
Outils 230 V	10 A

Les symboles suivants sont utilisés dans le présent manuel:

En cas de non-respect des instructions dans le présent manuel, il y a risque de blessure, danger de mort ou possibilité de dégradation de l'utilisation.

Dénote la présence de tension électrique.

Risque d'incendie.

DW341/DW343

DEWALT déclare que ces outils ont été mis au point en conformité avec les normes 98/37/CE, 89/336/CEE, 73/23/CEE, 86/188/CEE, EN 60745-1, EN 60745-2-11, EN 55014-2, EN 55014-1, EN 61000-3-2 & EN 61000-3-3.

Pour de plus amples informations, contactez DEWALT à l'adresse ci-dessous ou reportez-vous au dos de ce manuel.

		DW341	DW343
LpA(pression acoustique)	dB(A)	98	98
LWA(puissance acoustique)	dB(A)	87	87
Valeur moyenne pondérée du carré de l'accelération	m/s2	6,6	6,96
KpA(incertitude de la pression acoustique)	dB(A)	3	3
KWA(incertitude de la puissance acoustique)	dB(A)	3	3

Directeur de développement produits Horst Großmann

Consignes de sécurité

Consignes de sécurité générales pour les outils électriques

Attention! Prenez connaissance de tous les avertissements de sécurité et de toutes les instructions.

Le non-respect des avertissements et des instructions indiqués ci-dessous peut entraîner une électrocution, un incendie ou de graves blessures.

Conservez tous les avertissements et instructions pour référence future.

La notion d’« outil électroportatif » mentionné par la suite se rapporte à des outils électriques raccordés au secteur (avec cable de raccordement) ou fonctionnant sur piles (sans fil).

1 Sécurité de la zone de travail a Maintenez la zone de travail propre et bien éclairée.

Un lieu de travail en désordre ou mal éclairé augmente le risque d'accidents.

N'utilise pas les outils electroportatifs dans un environnement représentant des risques d'explosion ni en présence de liquides, gaz ou poussières inflammables.

Les outils electroportatifs générent des étincelles risquant d'enflammer les poussières ou les vapeurs.

Tenez les enfants et autres personnes éloignés durant l'utilisation de l'outil electroportatif.

En cas d'inattention, vous risquez de perdre le contrôle sur l'outil.

2 Sécurité électrique

La fiche de secteur de l'utilélectropotatif doit convenir à la prise de courant. Ne modifiez en aucun cas la fiche. N'utilisez pas de fiches d'adaptateur avec des outils ayant une prise de terre.

Les fiches non modifiées et les prises de courant appropriées réduisent le risque d'électrocution.

Évitez le contact physique avec des surfaces mises à la terre telles que tuyaux, radiateurs, fours et réfrigérateurs.

Il y a un risque élevé d'électrocution si votre corps est relié à la terre.

N'exposez pas l'outil électroportatif à la pluie ni à l'humidité.

La pénétration d'eau dans un outil électroportatif augmente le risque d'électrocution.

Préservez le câble d'alimentation. N'utilisez pas le câble à d'autres fins que celles prévues, notamment pour porter l'outil, l'accrocher ou le débrancher de la prise de courant.

Maintenez le câble éloigné des sources de chaleur, des parties grasses, des bords tranchants ou des parties de l'outil en rotation.

Un câble endommagé ou enchevêttré augmente le risque d'électrocution.

Si vous utilisez l'outil electroportatif à l'extérieur, utilisez une rallonge homologue pour utilisation à l'air libre.

L'utilisation d'une rallonge électrique homologuée pour les applications extérieures réduit le risque d'électrocution.

3 Sécurité personnelle

Restez vigilant, surveillez ce que vous faites. Faites preuve de bon sens quand vous utilisez l'outil electroportatif. N'utilisez pas l'outil lorsque vous êtes fatigué ou après avoir consommé de l'alcool, des drogues ou avoir pris des médicaments.

Un moment d'inattention lors de l'utilisation de l'outil peut entraîner de graves blessures.

Portez des équipements de protection. Portez toujours des lunettes de protection.

Le port d'équipements de protection personnelle tels que masque anti-poussières, chaussures de sécurité antidérapantes, casque ou protection auditive, selon le travail à effectuer, réduit le risque de blessures.

Évitez une mise en route accidentelle.

Avant de brancher l'outil, vérifie que l'interrupteur est sur la position arrêt.

Le transport ou le branchement d'outils électroportatifs avec l'interrupteur en position marche est une invite à l'accident.

Enlevez tout outil ou clé de réglage avant de mettre l'outil en marche.

Une clé ou un outil se trouvant sur une partie en rotation peut causer des blessures.

Ne vous penchez pas trop. Adoptez une position stable et gardez votre équilibre à tout moment.

Vous contrôlerez mieux l'outil dans des situations inattendues.

Habillez-vous correctement. Ne portez pas de vêtements flottants ou de bijoux. N'approchez pas les cheveux, vêtements ou gants des parties des pièces mobiles.

Les vêtements amples, les bijoux ou les cheveux longs peuvent être attrapés dans les pièces en mouvement.

Si des dispositifs servant à aspirer ou à recueillir les poussières doivent être utilisés, vérifie qu'ils sont correctement raccordés et utilisés.

Le fait d'aspirer la poussière permet de réduire les risques inhérents à la poussière.

Utilisation des outils électroportatifs et précautions

Ne surchargez pas l'outil. Utilisez l'outil électroportatif approprié pour le travail à effectuer.

Avec l'outil électroportatif approprié, vous travaillerez mieux et avec plus de sécurité à la vitesse pour laquelle il a été conçu.

N'utilisez pas un outil electroportatif dont l'interrupteur est défectueux.

Un outil electroportatif qui ne peut plus être mis en ou hors fonctionnement est dangereux et doit être réparé.

Déconnectez la prise de la source d'alimentation ou le pack-batterie de l'outil électrique avant tout réglage, changement d'accessoire ou rangement des outils électriques.

Cette mesure de précaution empêche une mise en marche par mégarde.

Rangez les outils électroportatifs hors de portée des enfants. Ne laissez pas les personnes n'étant pas familiarisées avec l'outil ou n'ayant pas lu ces instructions l'utiliser.

Les outils électroportatifs sont dangereux lorsqu'ils sont utilisés par des personnes non initiées.

Prenez soin des outils électroportatifs. Vérifiez que les parties en mouvement fonctionnent correctement et qu'elles ne sont pas coincées ; vérifiez qu'il n'y a pas de pièces cassées ou endommagées susceptibles de nuire au bon fonctionnement de l'outil. S'il est endommagé, faites réparer l'outil avant de l'utiliser.

De nombreux accidents sont dus à des outils électroportatifs mal entretenus.

Maintenez les outils de coupe aiguisés et propres.

Des outils soigneusement entretenus avec des bords tranchants bien aiguisés se coincent moins souvent et peuvent être guidés plus facilement.

Utilisez l'outil électrique, les accessoires et forets, etc. conformément à ces instructions, en tenant compte des conditions de travail et des tâches à effectuer.

L'utilisation des outils électroportatifs à d'autres fins que celles prévues peut entraîner des situations dangereuses.

5 Réparations

Faites réparer votre outil électroportatif uniquement par du personnel qualifié et seulement avec des pièces de rechange d'origine.

Cela garantira le maintien de la sécurité de votre outil.

Règles de sécurité supplémentaires pour les scies sauteuses

• Lors de l'utilisation de lames conçues pour la coupe du bois, retirez les évventuels clous et objets métalliques de la pièce travaillée avant de commencer le sciage. Utilisez des serre-joints et des étaux pour assujettir la pièce solidement partout et chaque fois que cela est possible.
• N'essayez pas de scier des pièces extrêmement petites.
• Ne vous penchez pas trop loin. Veillez à avoir une bonne position équilibrée, surtout lorsque vous travaillez à partir d'une échelle ou d'un échafaudage.

Tenez toujours une seconde chance. - Pour la coupe de courbes et la coupe en plongée, utilisez une lame à cet effet.

Controle et changement de la LAME

• Utilisez uniquement les lames conformément aux instructions de ce manuel de l'utilisateur.
• Utilisez uniquement des lames acérées et en parfait état de fonctionnement. Jetez et remplacez immédiatement toute lame fissurée ou tordue.
• Vérifiez que la lame est enclenchée solidement.
• Il est possible que le sciage échauffe la lame ; avant de changer une lame, veillez donc à la laisser ou à la faire refroidir, ou portez des gants de protection pour la toucher.

Contenu de l'emballage

1 scie sauteuse 1 lame de scie 1 protection de sabot anti-rayures 1 clé Torx T20 1 bouclier d’aspiration de poussière 1 adaptateur d’aspiration de poussières 1 coffret de transport 1 manuel d’instructions 1 dessin éclaté

• Versions kit DW341K et DW343K uniquement
• Vérifier si l'outil, les pièces ou les accessoires ne sont pas endommagés dus au transport.
• Prendre le temps de lire et de comprendre à fond le précédent manuel avant de mettre notre outil en marche.

Description (fig. a)

Votre cisaille sauteuse DW341/DW343 a été conçue pour la coupe professionnelle du bois, de l'acier, de l'aluminium, du plastique et de la céramique.

1 Interrupteur marche/arrêt 2 Bouton de verrouillage 3 Régulateur de vitesse 4 Soufflerie de scie 5 Verrou de lame 6 Protège-main 7 Support de lame 8 Galet de guidage

9 Semelle 10 Sélecteur de course du balancier

Sécurité électrique

Le moteur électrique a été conçu pour une seule tension. Vérifier si la tension secteur correspond à la tension indiquée sur la plaque d'identification.

Cet outil à double isolation est conforme à la norme EN 60745 ; un branchement à la terre n'est donc pas nécessaire.

Toujours utiliser la fiche prescrite lors du remplacement du câble d'alimentation.

• Type 11 pour la classe II (Isolation double) - outils
• Type 12 pour la classe I (Conducteur de terre) - outils

En cas d'utilisation à l'extérieur, connecter les outils portatifs à un disjoncteur FI.

Remplacement du cordon secteur ou de la fiche

Après le remplacement du cordon secteur ou de la fiche, s'en débarrasser en pensant à la sécurité car il est dangereux de réutiliser un cordon secteur ou une fiche dont les conducteurs sont dénudés.

Cables de rallonge

Si un câble de rallonge est nécessaire, utiliser un câble de rallonge homologué adapté pour la puissance absorbée de cet outil (voir les caractéristiques techniques). La section minimum du conducteur est de 1,5 mm².

En cas d'utilisation d'un dévidoir, tous les jours dérouiller le câble complètement.

Assemblage et réglage

Toujours retirer la fiche de la prise avant de procéder à l'assemblage ou au réglage.

Retrait et montage de la lame de sciage (fig. b)

ATTENTION : il est possible que la lame soit chaude en raison du sciage ; avant de changer une lame

de scie, veillez donc à la laisser ou à la faire refroidir, ou portez des gants de protection pour la toucher.

Le système de remplacement de lame sans outil garantit un changement de lames rapide et simple.

• Ouvrez le porte-lame (7) en rétractant complètement le verrou de lame (5).
• Insérez la lame dans le porte-lame (7) en guidant l'arrière de la lame dans la fente du galet-guide (8).
• Relâchez le verrou de lame (5).
• Pour libérer la lame, rétractez complètement son verrou et tirez la lame hors du porte-lame.

Réglage de l'angle de biseautage (fig. c)

Le sabot réglable (9) permet des angles de coupe à droite comme à gauche jusqu'à. La graduation du chanfrein propose des angles préréglés de et.

• Desserrez les vis (11) avec la clé Torx fournie.
• Faites glisser le sabot (9) vers la lame.
• Faites basculer le sabot et régalez l'angle du chanfrein à l'aide de la graduation.
• Serrez les vis.

Réglage de la course du balancier (fig. a)

La course réglée du balancier garantit une course de coupe parfaite pour différents matériaux.

• Positionnez le sélecteur (10) à la position désirée en vous référant au tableau suivant. Le sélecteur peut être réglé en cours d'utilisation.

Pos.	Bois	Métal	Plastiques
2	Coupe rapide	-	PVC
2	Pièces épaisées	-	Fibre de verre Acrylique
1	Contreplaqué	Aluminium	-
	Aggloméré	Non ferreux	-
0	Pièces fines	Feuilles de métal	-
	Coupe fine

Montage de la protection de sabot anti-rayure plastique (fig. d)

La protection de sabot anti-rayure (12) réduit les dégâts sur la surface (sensible) des pièces travaillées.

• Engagez la protection sur le sabot comme indiqué.

Aspiration de poussière (fig. e)

L'adaptateur d'extraction de poussière (13) combiné avec le bouclier d'aspiration de poussière (14) permet de retirer la poussière de la surface de la pièce travaillée lorsqu'il est relié à un système d'extraction de poussière adapté.

• Placez le bouclier d'aspiration de poussière (14) entre la protection digitale (6) afin de l'enclencher. Montez l'adaptateur d'extraction de poussière (13) sur l'outil, comme indiqué. Reliez le flexible d'un système d'extraction de poussière approprié à l'adaptateur.

Dans la mesure du possible, raccordez toujours un système d'extraction de poussière mis au point en conformité avec les directives relatives à l'émission de poussière.

N'utilise pas un système d'extraction de poussière lors du sciage de métaux à moins d'utiliser un extincteur d'étincelles.

Mode d'emploi

• Toujours respecter les consignes de sécurité et les règles en vigueur.
• Bien fixer la pièce à scier. Avant de scier, éloigner tous les clous et outils métalliques de l'aire de travail.
• Vérifier qu'il y a un espace suffisant pour la lame sous la pièce. Ne pas couper de matériaux dépassant la profondeur maximum de coupe de la lame. Utiliser uniquement des lames de scie solides et en parfait état. Les lames de scie fendues ou voilées doivent être remplacées immédiatement.
• Ne pas sectionner des tubes.
• Ne jamais faire marcher l'outil sans lame de scie dans le porte-lame.
• Pour un résultat parfait, déplacer l'outil en avant sans à-coup. Ne pas

exercer de pression latérale sur la lame de scie. La semelle doit rester bien à plat sur l'ouvrage. Guider le câble de manière à ce qu'il ne puisse jamais être pris sous la lame de scie. Pour scier des formes sinueuses, faire avancer l'outil tout doucement.

• Attendre que l'outil soit complètement immobilisé avant de retirer la lame de scie de l'ouvrage. Après le travail, la lame de scie risque d'être chaude. Ne pas la toucher.

DW341K

• Pour permettre l'outil en marche, appuyer sur l'interrupteur marche/arrêt (1).
• Si nécessaire, appuyez sur l'interrupteur (1) et le maintenez dans cette position. Appuyez sur le bouton de verrouillage (2) pour bloquer l'interrupteur et relâchez-le.
• Pour arrêter l'outil, relâcher l'interrupteur.
• Si l'interrupteur est bloqué, appuyer brièvement sur l'interrupteur et le relâcher immédiatement. Toujours mettre l'outil à l'arrêt après le travail et avant de débrancher l'outil.

DW343K

• Pour mettre en marche : glissez le bouton marche/arrêt (1) vers l'avant.
• Pour arrêter : glissez le bouton marche/arrêt vers l'arrière. Toujours mettre l'outil à l'arrêt après le travail et avant de débrancher l'outil.

DW341K (fig. F1)

La vitesse de sciage varie selon la pression exercée sur l'interrupteur marche/arrêt (1).

• Pour prérégler la vitesse de sciage, positionnez le régulateur (3) sur le niveau désiré. Plus le chiffre est élevé, plus la vitesse de sciage sera élevée. Le réglage désiré dépend de l'épaisseur et du type de matériel.
• Utilisez les vitesses élevées pour les matériaux tendres tels que le bois. Utilisez les vitesses lentes pour scier le métal.

DW343K (fig. F2)

Le régulateur de vitesse (3) permet de prérégler la vitesse maximale.

• Choisissez le niveau désiré au moyen du variateur électronique. Le réglage désiré dépend de l'épaisseur et du type de matériel.
• Utilisez les vitesses élevées pour les matériaux tendres tels que le bois. Utilisez les vitesses lentes pour scier le métal.

Après une utilisation prolongée de l'outil à faible vitesse, faites-le tourner environ 3 minutes à vitesse maximum mais sans charge.

Tenue de l'outil (fig. G1 & G2)

Tenez l'outil comme indiqué.

• DW341K: fig. G1
• DW343K: fig. G2

Pour scier le bois

• Si nécessaire, tracer une ligne de coupe.
• Mettre l'outil en marche.
• Bien maintenir l'outil et suivre la ligne tracée sur l'ouvrage.
• Pour scier parallèlement au bord de la pièce à scier, installer le guide parallèle et guider la scie le long de la pièce comme l'indique la figure H.

Pour scier le bois en utilisant un trou guide

• Si nécessaire, tracer une ligne de coupe.
• Percer un trou (ø mini. 12 mm) et y introduire la lame de scie.
• Mettre l'outil en marche.
• Suivre la ligne tracée sur l'ouvrage.
• Pour découvertes formes circulaires, installer le compas à verge et régler le rayon désiré (fig. 1).

Sciage jusqu'à une arête vivie (fig. a & j)

• À l'aide d'une lame conventionnelle, coupe jusqu'à l'arête vivie.
• Terminez la coupe à l'aide de la lame de coupe à ras.

Aspiration de poussière (fig. e)

• Quand l'outil est utilisé à l'intérieur pendant une période prolongée, utiliser un système d'aspiration de poussière mis au point en conformité avec les réglementations relatives à l'émission de la poussière.

Pour scier le métal

• Monter une lame de scie adaptée.
• Procéder comme décrit ci-dessus.

Utiliser un lubrifiant de refroidissement (huile de coupe) pour éviter la surchauffe de la lame de scie et de l’ouvrage.

Accessoires disponibles en option

Votre revendeur pourra vous renseigner sur les accessoires qui conviennent le mieux pour votre travail.

Ils complètent :

• DE3241 Guide parallèle
• DE3242 Barre de compas
• DT2048 Lame de coupe finement dentée
• DT2075 Lame de coupe grossièrement dentée
• DT2160 Lame de coupe de métal
• DT2074 Lame de coupe à ras

Entretien

Votre outil DEWALT a été conçu pour durer longtemps avec un minimum d'entretien.

Son fonctionnement satisfaisant dépend en large mesure d'un entretien soigneux et régulier.

Lubrification du galet-guide (fig. b)

• Appliquez une goutte d'huile sur le galet-guide (8) à intervalles réguliers pour éviter les blocages.

Nettoyage

Les fentes d'aération doivent toujours être dégagées. Nettoyer régulièrement le boîtier avec un chiffon doux.

Protection de l'environnement

Collecte séparée. Ce produit ne doit pas être jeté avec les déchets domestiques normaux.

Si vous décidez de remplacer ce produit DEWALT, ou si vous n'en avez plus l'utilité, ne le jetez pas avec vos déchets domestiques.

Rendez-le disponible pour une collecte séparée.

La collecte séparée des produits et emballages usés permet le recyclage des articles afin de les utiliser à nouveau. Le fait d'utiliser à nouveau des produits recyclés permet d'éviter la pollution environnementale et de réduire la demande de matières premières.

Les réglementations locales peuvent permettre la collecte séparée des produits électriques du foyer, dans des déchetteries municipales ou auprès du revendeur vous ayant vendu votre nouveau produit.

DEWALT fournit un dispositif permettant de collecter et de recycler les produits DEWALT lorsqu'ils ont atteint la fin de leur cycle de vie. Pour en bénéficier, il vous suffit de retourner votre produit à un réparateur/agréé qui fera le nécessaire.

Pour connaître l'adresse du réparateur agréé le plus proche de chez vous, contactez le bureau DEWALT à l'adresse indiquée dans ce manuel. Vous pourrez aussi obtenir une liste des réparateurs agréés de DEWALT et de plus amples détails sur notre service après-vente sur le site Internet à l'adresse suivante : www.2helpU.com

Garantie

• 30 JOURS D'ENGAGEMENT SATISFACTION Si, pour quelque raison que ce soit, votre machine DEWALT ne vous donne pas entière satisfaction, il suffit de la retourner avec tous ses accessoires dans les 30 jours suivant son achat à votre distributeur, ou à un centre de service après-vente agréé pour un remboursement intégral ou un échange. Pour la Belgique ou le Luxembourg, retournez votre machine à DEWALT. Munissez-vous d'une preuve d'achat.

1 An de maintenance gratisuite

Au cas où votre machine DEWALT nécessiterait une révision ou des réparations dans les 12 mois suivant son achat, cette opération sera effectuée gratuitement dans un centre de service après-vente/agréé sur présentation de la preuve d'achat. Ce service comprend pièces et main-d'œuvre pour les machines, à l'exclusion des accessoires.

1 An de garantie

Au cas où votre machine DEWALT désignerait un défaut de fabrication dans les 12 premiers mois suivant son achat, nous garantissons le remplacement sans frais de toutes les pièces défectueuses ou de l'unité entière, et ce à notre discrétion, à condition que:

• la machine ait été utilisée correctement
• aucune personne non qualifiée n'ait tenté de réparer la machine
• La preuve d'achat portant la date d'acquisition soit fournie.

Pour obtenir l'adresse du distributeur DEWALT ou du centre de service après-vente agréé le plus proche, appeler le numéro dans la liste figurant au dos du manuel. Comme alternative, une liste de centres de service après-vente DEWALT agréés et des renseignements plus détaillés sur le service après-vente sont disponibles sur l'Internet (www.2helpU.com).
