ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ Heiniger Xcell Coburn

Πίνακας περιεχομένων

1 Ασφάλεια....3

1.1 Προσωπικό......3
1.2 Σύμβολα και υποδείξεις προειδοποίησης....3
1.3 Προβλεπόμενη χρήση......4
1.4 Μέσα ατομικής προστασίας (ΜΑΠ)......4
1.5 Σύνδεση παροχής ρεύματος......5
1.6 Zwα....6
1.7 Μπαταρία 6
1.8 Коптікó......7
1.9 Παιδιά 8

2 Γενικά....8

2.1 Όροι εγγύησης 8
2.2 Εξυπηρέτηση πελατών 8
2.3 Περιορισμός ευθύνης......8

3 Τεχνικά χαρακτηριστικά 9

3.1 Κουρευτική μηχανή ......9
3.2 Βάση φόρτισης και τροφοδοτικό......9
3.3 Συνθήκες λειτουργίας....9

4 Κατασκευή και λειτουργία 9

4.1 Επισκόπηση 9
4.2 Περιγραφή λειτουργίας......9

5 Μεταφορά, συσκευασία και αποθήκευση...... 10

5.1 Παραδιδόμενος εξοπλισμός......10
5.2 Συσκευασία 10
5.3 Αποθήκευση....10

6 Χειρισμός 10

6.1 Απαιτήσεις χώρου χρήσης......10
6.2 Φόρτιση μπαταρίας....11
6.2.1 Εγκατάσταση βάσης φόρτισης.... 11
6.2.2 Ερμηνεία των LED 11
6.2.3 Φορτίστε τη μπαταρία....12
6.3 Ρύθμιση πίεσης κουρέματος....13
6.4 Ενεργοποίηση/απενεργοποίηση της κουρευτικής μηχανής...... 13
6.5 Χρήση της κουρευτικής μηχανής 13
6.6 Αλλαγή κοπτικού....14
6.7 Λίπανση....15
6.8 Καθαρισμός....16

7 Αποκατάσταση βλαβών 16

7.1 Υποδείξεις ασφαλείας 16
7.2 Αιτίες και αποκατάσταση βλαβών....17

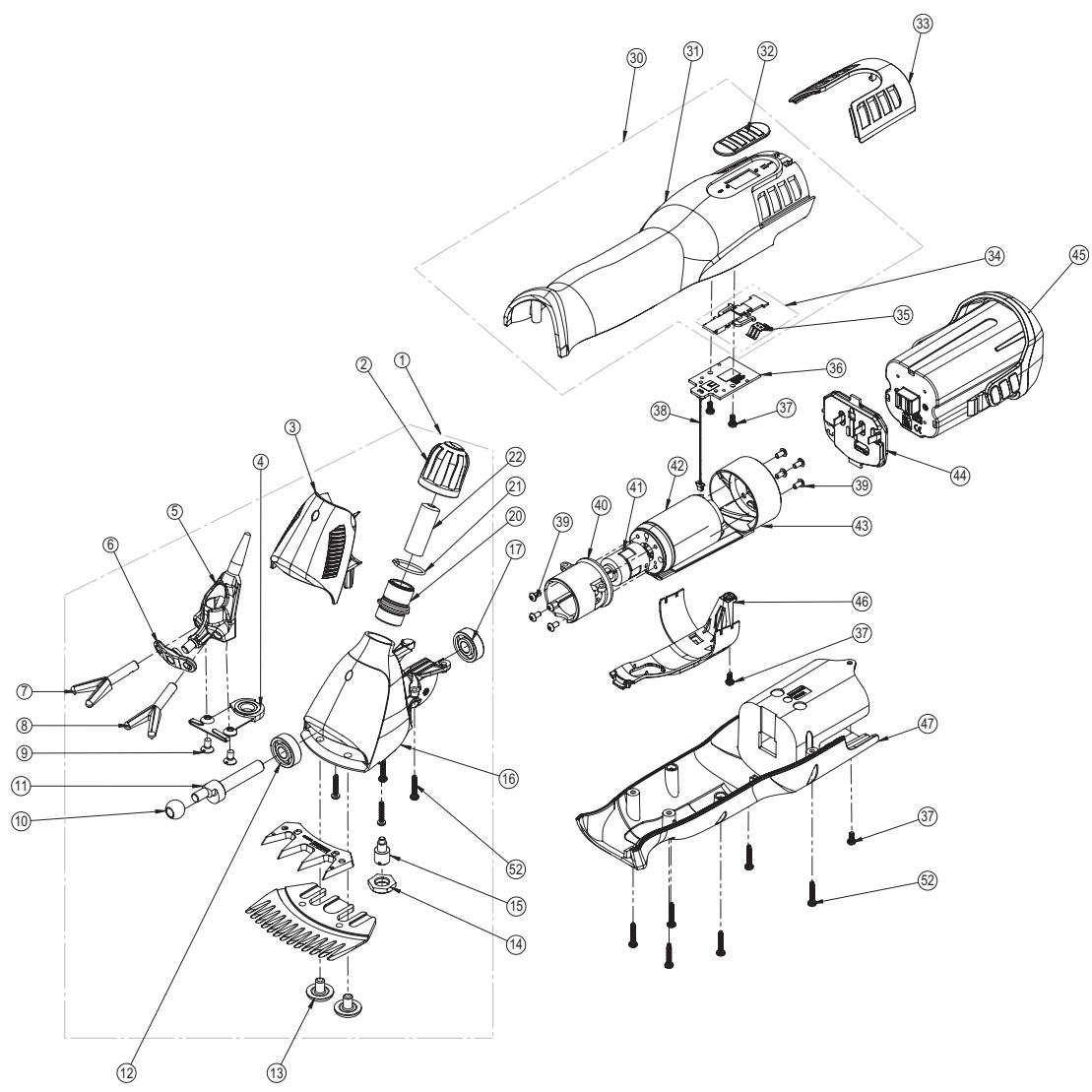

8 Ανταλλακτικά 18

9 Διάθεση αποβλήτων 19

ΣΗΜΑΝΤΙΚΕΣ ΥΠΟΔΕΙΞΕΙΣ ΑΣΦΑΛΕΙΑΣ

ΥΠΟΔΕΙΞΗ!

Εάν χρησιμοποιείτε ηλεκτρική συσκευή, πρέπει να λαμβάνετε πάντα υπόψη τα βασικά μέτρα προστασίας όπως περιγράφονται παρακάτω:

Διαβάστε όλες τις οδηγίες, προτού χρησιμοποιήσετε τη συσκευή.

1 Ασφάλεια

Η αδυναμία τήρησης των οδηγιών χρήσης και των υποδείξεων ασφαλείας που περιέχονται στο παρόν εγχειρίδιο ενδέχεται να προκαλέσει σοβαρούς τραυματισμούς ή βλάβη στη συσκευή, σε άτομα και σε ζώα.

1.1 Προσωπικό

• Ο χειριστής πρέπει να έχει εμπειρία στο κούρεμα των ζώων που κουρεύει.
• Απαγορεύεται αυστηρά ο χειρισμός της συσκευής από παιδιά.

Ο χειρισμός επιτρέπεται να γίνεται μόνο από άτομα, από τα οποία αναμένεται ότι θα εκτελέσουν την εργασία τους με αξιοπιστία. Άτομα των οποίων τα αντανακλαστικά επηρεάζονται, π.χ. από την κατανάλωση ναρκωτικών, αλκοόλ ή φαρμάκων, δεν επιτρέπεται να χειρίζονται τη συσκευή.

1.2 Σύμβολα και υποδείξεις προειδοποίησης

Στις οδηγίες χρήσης χρησιμοποιούνται διάφορα σύμβολα. Τα σύμβολα αυτά υποδεικνύουν πιθανούς κινδύνους ή επισημαίνουν τεχνικές πληροφορίες, των οποίων η παράβλεψη προκαλεί σωματικές βλάβες και υλικές ζημιές ή οικονομικά ασύμφορη λειτουργία.

Σύμβολο κινδύνου

ΠΡΟΕΙΔΟΠΟΙΗΣΗ/ΚΙΝΔΥΝΟΣ!

Επισημαίνει μια εν δυνάμει επικίνδυνη κατάσταση. Εάν αυτή δεν αποτραπεί, ενδέχεται να προκληθούν σοβαροί ή ακόμη και θανάσιμοι τραυματισμοί.

ΠΡΟΣΟΧΗ!

Επισημαίνει μια εν δυνάμει επικίνδυνη κατάσταση. Εάν αυτή δεν αποτραπεί, ενδέχεται να προκληθούν ελαφροί ή πολύ ελαφροί τραυματισμοί.

Σύμβολο ενημέρωσης

ΥΠΟΔΕΙΞΗ!

Υπόδειξη, της οποίας η παράβλεψη, ενδέχεται να προκαλέσει δυσλειτουργίες ή ζημίες.

1.3 Προβλεπόμενη χρήση

Η μηχανή έχει σχεδιαστεί και κατασκευαστεί αποκλειστικά για την προδιαγραφόμενη χρήση που περιγράφεται στο παρόν.

Η συσκευή προορίζεται αποκλειστικά για κούρεμα προβάτων, αιγών, λάμα, αλπάκακαι άλλων καμηλίδων. Η συσκευή προορίζεται μόνο για επαγγελματική χρήση.

Στην κατάλληλη χρήση περιλαμβάνεται, επίσης, η τήρηση όλων των οδηγιών στο παρόν εγχειρίδιο.

Οποιαδήποτε χρήση της συσκευής εκτός της προβλεπόμενης ή οποιαδήποτε άλλη χρήση θεωρείται ακατάλληλη και απαγορεύεται.

Η συσκευή επιτρέπεται να χρησιμοποιείται αποκλειστικά με το παρεχόμενο τροφοδοτικό.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Αποφεύγετε τις παρακάτω χρήσεις της μηχανής:

• Χρήση της μηχανής σε ανθρώπους.
• Κούρεμα άλλων, ειδικά επικίνδυνων, ζώων όπως, π.χ., αρπακτικών ζώων.

1.4 Μέσα ατομικής προστασίας (ΜΑΠ)

ΠΡΟΣΟΧΗ!

Κίνδυνος τραυματισμού από εσφαλμένα ή ελλιπή μέσα προστασίας!

Κατά την εργασία, η χρήση των μέσων ατομικής προστασίας είναι απαραίτητη, ώστε να ελαχιστοποιούνται οι κίνδυνοι για την υγεία.

▶ Φοράτε πάντα τα αναγκαία για την εκάστοτε εργασία μέσα προστασίας κατά την εργασία.

Φοράτε αντιολισθητικά υποδήματα για να μην γλιστρήσετε όταν εργάζεστε σε ολισθηρές επιφάνειες.

Φοράτε προστατευτικά γυαλιά για την προστασία των ματιών από εκσφενδονιζόμενα αντικείμενα.

Φοράτε εφαρμοστά ενδύματα εργασίας με μεγάλη αντοχή στο σχίσιμο, εφαρμοστά μανίκια και χωρίς προεξέχοντα μέρη. Αυτά εξυπηρετούν κυρίως την προστασία σας από εμπλοκή στα κινούμενα εξαρτήματα της μηχανής.

Μη φοράτε δαχτυλίδια, αλυσίδες ή άλλα κοσμήματα.

Φοράτε γάντια εργασίας για προστασία από τραυματισμούς.

Η εκπομπή θορύβου κατά την εργασία είναι συνήθως 66 dB (Α). Συνιστάται να φοράτε ωτασπίδες κατά την εργασία.

1.5 Σύνδεση παροχής ρεύματος

ΚΙΝΔΥΝΟΣ!

Για την μείωση του κινδύνου ηλεκτροπληξίας:

Μην πιάνετε τη συσκευή εάν έχει πέσει σε νερό. Αποσυνδέστε αμέσως το βύσμα από την πρίζα.
▶ Mην χρησιμοποιείτε τη συσκευή όταν κάνετε μπάνιο ή κάτω από το ντους.
▶ Μην τοποθετείτε τη συσκευή με τρόπο που ενέχει κίνδυνο πτώσης ή τραβήγματος σε μπανιέρα ή νιπτήρα. Μην τοποθετείτε τη συσκευή στο νερό ή σε άλλα υγρά και μην την αφήνετε να πέσει μέσα σε αυτά.
▶ Εκτός από την περίπτωση φόρτισης, αποσυνδέετε πάντα το βύσμα τροφοδοσίας από την πρίζα αμέσως μετά τη χρήση της συσκευής.
▶ Πριν από τον καθαρισμό της συσκευής αποσυνδέετε το τροφοδοτικό.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Για τη μείωση του κινδύνου εγκαυμάτων, πυρκαγιάς, ηλεκτροπληξίας ή τραυματισμών:

▶ Δεν πρέπει να αφήνετε ποτέ μια συσκευή χωρίς επίβλεψη, όταν είναι συνδεδεμένη με το ρεύμα.
▶ Αυτή η συσκευή δεν προορίζεται για χρήση από άτομα (συμπεριλαμβανομένων των παιδιών) με μειωμένες σωματικές, αισθητικές ή διανοητικές ικανότητες ή με έλλειψη εμπειρίας και γνώσεων, εκτός εάν επιτηρούνται από αρμόδιο άτομο για την ασφάλειά τους ή εάν έχουν λάβει από το άτομο αυτό οδηγίες για τον τρόπο χρήσης της συσκευής. Τα παιδιά πρέπει να επιβλέπονται προκειμένου να διασφαλίζεται ότι αυτά δεν παιζουν με τη μηχανή.
Χρησιμοποιείτε τη συσκευή μόνο για τον σκοπό που περιγράφεται στις παρούσες οδηγίες χρήσης. Μη χρησιμοποιείτε εξαρτήματα που δεν έχουν οριστεί από τον κατασκευαστή.
Μη θέτετε τη συσκευή σε λειτουργία, όταν το καλώδιο ή το βύσμα έχει υποστεί βλάβη, όταν δεν λειτουργεί σωστά, μετά από πτώση ή βλάβη ή αφού έχει πέσει μέσα σε νερό. Αναθέστε τον έλεγχο και την επισκευή της συσκευής σε ένα κέντρο σέρβις.
▶ Διατηρείτε το καλώδιο μακριά από θερμές επιφάνειες.
▶ Φροντίστε ώστε οι οπές αερισμού να μην εμποδίζονται από χνούδια, τρίχες και άλλα παρόμοια εμπόδια.
Μην αφήνετε ποτέ να πέφτουν αντικείμενα σε οπές και μην τοποθετείτε αντικείμενα σε αυτές.
▶ Μη χρησιμοποιείτε τη συσκευή σε εξωτερικούς χώρους και μην τη λει- τουργείτε, όταν γίνεται χρήση προϊόντων αερολυμάτων (σπρέι).
▶ Μην χρησιμοποιείτε τη συσκευή με χτένα που έχει υποστεί βλάβη ή έχει σπάσει, καθώς αυτό μπορεί να προκαλέσει τραυματισμούς.

▶ Τοποθετείτε πάντα το βύσμα πρώτα στη συσκευή και μετά στην πρίζα. Κατά την αποσύνδεση περιστρέφετε όλα τα στοιχεία χειρισμού στη θέση απενεργοποίησης (π.χ. «0») και τραβάτε κατόπιν το βύσμα τροφοδοσίας από την πρίζα.
Συνδέετε το καλώδιο της βάσης φόρτισης απευθείας στην πρίζα, μην χρησιμοποιείτε καλώδιο προέκτασης.
Αποσυνδέσετε το βύσμα τροφοδοσίας της βάσης φόρτισης από την πρίζα προτού συνδέσετε ή αποσυνδέσετε τη συσκευή.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Διατηρείτε τη συσκευή στεγνή.

1.6 Zówα

Η μηχανή προορίζεται μόνο για εργασίες κουρέματος.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Ο θόρυβος της μηχανής μπορεί να ενοχλήσει τα ζώα. Τυχόν λάκτισμα, επίθεση ή το βάρος του σώματος ενός ζώου ενδέχεται να προκαλέσει σοβαρούς τραυματισμούς. Για αυτόν τον λόγο:

Οι εργασίες πρέπει να εκτελούνται αποκλειστικά από άτομα με εμπειρία στο κούρεμα των ζώων που πρόκειται να κουρευτούν.
Ηρεμήστε το ζώο και συγκρατήστε το επαρκώς πριν από την εκτέλεση των εργασιών.
▶ Εκτελείτε προσεκτικά όλες τις εργασίες.
▶ Απαγορεύεται η πρόσβαση αναρμοδίων ατόμων στον χώρο κουρέματος.
Μη φορτίζετε τη συσκευή, μην την αποθέτετε και μην την αφήνετε σε σημεία όπου αναμένεται να λάβουν χώρα τα εξής:
- Βλάβες στη συσκευή λόγω έκθεσής της σε ζώα ή
- Έκθεση της συσκευής σε δυσμενείς καιρικές συνθήκες.

1.7 Μπαταρία

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Κίνδυνος τραυματισμού από εσφαλμένο χειρισμό της μπατα- ρίας!

Μεταχειρίζεστε την επαναφορτιζόμενη μπαταρία με ιδιαίτερη προ- σοχή. Για αυτόν τον λόγο:

Χρησιμοποιείτε αποκλειστικά γνήσιες μπαταρίες.
▶ Μην πετάτε την μπαταρία στη φωτιά και μην την εκθέτετε σε υψηλές θερμοκρασίες. Υπάρχει κίνδυνος έκρηξης.
Χρησιμοποιείτε αποκλειστικά άθικτες μπαταρίες.
Μην εκθέτετε την μπαταρία και τη βάση φόρτισης απευθείας στην ηλιακή ακτινοβολία και στην υγρασία.
▶ Μην βραχυκυκλώνετε ποτέ την μπαταρία. Εξαιτίας της υπερθέρμανσης που προκαλείται από το βραχυκύκλωμα, ενδέχεται να καεί η μπαταρία.

Μην ανοίγετε ποτέ την μπαταρία. Υγρά, τα οποία μπορεί να διαρρεύσουν λόγω της ακατάλληλης χρήσης της, ενδέχεται να προκαλέσουν δερματικούς ερεθισμούς. Αποφύγετε την επαφή με τα υγρά αυτά. Σε περίπτωση επαφής ξεπλύνετε το υγρό με άφθονο νερό. Εάν το υγρό εισέλθει στα μάτια, ξεπλύνετε αμέσως με νερό για 10 λεπτά και αναζητήστε αμέσως ιατρική βοήθεια.
Χρησιμοποιείτε μόνο τη βάση φόρτισης που παρέχεται με τη συσκευή για να φορτίσετε την μπαταρία.
▶ Δεν αποστέλλεται με εγκατεστημένη μπαταρία

Πριν αποστείλετε τη μηχανή, αφαιρέστε τη μπαταρία. Οι μπαταρίες αποστέλλονται μόνο σύμφωνα με τους εθνικούς και διεθνείς κανονισμούς και με την προβλεπόμενη σήμανση. Οι κανονισμοί για την αποστολή ελαττωματικών μπαταριών τηρούνται υποχρεωτικά.

ΠΡΟΣΟΧΗ!

Περιορισμός της διάρκειας ζωής των μπαταριών λόγω ακα- τάλληλης χρήσης!

Κατά τον αδόκιμο χειρισμό της μπαταρίας ενδέχεται να περιοριστεί σημαντικά η απόδοσή της. Για αυτόν τον λόγο:

Χρησιμοποιείτε αποκλειστικά τη γνήσια βάση φόρτισης. Η χρήση άλλων συσκευών φόρτισης μπορεί να καταστρέψει τη μπαταρία.
▶ Σε περίπτωση παρατεταμένης διακοπής της χρήσης της βάσης φόρτισης, αποσυνδέστε την από το ρεύμα.
▶ Βγάλτε την μπαταρία και τη μηχανή από τη βάση φόρτισης, αν αυτή δεν είναι συνδεδεμένη στο ηλεκτρικό δίκτυο.
▶ Μην συνδέετε άλλα εξαρτήματα στην είσοδο της βάσης φόρτισης ή στην εσοχή της μπαταρίας στη συσκευή.
- Αντικαθιστάτε μια μπαταρία που δεν φορτίζεται πλέον. Προκαλεί ζημιά στη βάση φόρτισης.
Αφαιρέστε αμέσως τις χρησιμοποιημένες μπαταρίες από τη συσκευή και απορρίψτε τις με ασφάλεια.
- Αφαιρέστε τις μπαταρίες εάν η συσκευή πρόκειται να παραμείνει αχρησιμοποίητη για μεγάλο χρονικό διάστημα.

1.8 Коптікó

Τα κοπτικά ενδέχεται να υπερθερμανθούν μετά από παρατεταμένη χρήση.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Η κίνηση του κοπτικού και οι αιχμηρές άκρες του ενδέχεται να τραυματίσουν το δέρμα. Για αυτόν τον λόγο:

▶ Εκτελείτε προσεκτικά όλες τις εργασίες.
▶ Αποφεύγετε οποιαδήποτε επαφή με τα κινούμενα κοπτικά.

1.9 Παιδιά

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Μην αφήνετε τη συσκευή χωρίς επίβλεψη και χρησιμοποιήστε την με μεγάλη προσοχή όταν κοντά της βρίσκονται παιδιά ή άτομα που δεν μπορούν να εκτιμήσουν τους κινδύνους.

Απαγορεύεται αυστηρά ο χειρισμός της συσκευής από παιδιά. Τα παιδιά δεν επιτρέπεται να παίζουν με τη συσκευή.

ΦΥΛΑΣΣΕΤΕ ΤΙΣ ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ!

2 Γενικά

Οι οδηγίες αυτές αποσκοπούν στην ασφαλή και αποτελεσματική χρήση αυτής της συσκευής.

Η συμμόρφωση με τις υποδείξεις ασφάλειας και τις οδηγίες χρήσης του παρόντος εγχειριδίου είναι απαραίτητη για την ασφαλή εργασία.

Φυλάξτε το εγχειρίδιο σε ασφαλές μέρος. Εάν μεταβιβάσετε τη συσκευή σε τρίτους, παρακαλείστε να τους παραδώσετε και το παρόν εγχειρίδιο.

2.1 Όροι εγγύησης

Οι όροι εγγύησης περιλαμβάνονται στους γενικούς όρους και προϋποθέσεις του κατασκευαστή.

2.2 Εξυπηρέτηση πελατών

Πα τεχνικές πληροφορίες επικοινωνήστε με την εξυπηρέτηση πελατών και τα εξουσιοδοτημένα σημεία σέρβις μας.

Επίσης, οι εργαζόμενοί μας ενδιαφέρονται πάντα για πληροφορίες και εμπειρίες που προκύπτουν από τη χρήση και μπορούν να μας βοηθήσουν να βελτιώσουμε τα προϊόντα μας.

2.3 Περιορισμός ευθύνης

Όλες οι πληροφορίες και οδηγίες στο παρόν εγχειρίδιο έχουν συνταχτεί λαμβάνοντας υπόψη τα ισχύοντα πρότυπα και κανονισμούς, τις τελευταίες εξελίξεις της τεχνολογίας, καθώς και την πολυετή γνώση και εμπειρία μας.

Ο κατασκευαστής δεν αναλαμβάνει καμία ευθύνη για ζημιές που οφείλονται σε:

• Μη τήρηση του εγχειριδίου
• Μη προβλεπόμενη χρήση της μηχανής
• Χρήση της μηχανής από ανεκπαίδευτο προσωπικό.
  • Τεχνικές τροποποιήσεις
• Χρήση μη εγκεκριμένων ανταλλακτικών

Το πραγματικό περιεχόμενο συσκευασίας των ειδικών εκδόσεων μπορεί να διαφέρει από τις επεξηγήσεις και εικονογραφήσεις που περιγράφονται σε αυτό το εγχειρίδιο, λόγω των πρόσθετων επιλογών παραγγελίας ή των νέων τεχνικών τροποποιήσεων.

3 Τεχνικά χαρακτηριστικά

3.1 Κουρευτική μηχανή

Λαβή	∅ 54 mm
Μήκος	345 mm
Βάρος μαζί με μπαταρία	1,35 kg
Αριθμοί στροφών	βλ. πινακίδα τεχνικών στοιχείων στη μηχανή
Εκπομπή θορύβου	66 dB(A) (EN 60335-2-8)
Δόνηση ahv	13,28 m/s 2 (EN 60335-2-8)

3.2 Βάση φόρτισης και τροφοδοτικό

Τάση	βλ. πινακίδα τεχνικών στοιχείων στη μηχανή
Μέγιστο ηλεκτρικό ρεύμα
Συχνότητα

3.3 Συνθήκες λειτουργίας

Εύρος θερμοκρασίας λειτουργίας	5 - 40 °C
Μέγιστη σχετική ατμοσφαιρική υγρασία	75 %

ΥΠΟΔΕΙΞΗ!

Η λειτουργία και η φόρτιση της μπαταρίας σε θερμοκρασία κάτω των 10 °C δεν συνιστάται και ενδέχεται να μειώσει τη διάρκεια ζωής της συσκευής.

4 Κατασκευή και λειτουργία

4.1 Επισκόπηση

1 Κοπτικό
2 Στόμιο εξαγωγής αέρα
3 Στόμιο λίπανσης
4 Κεφαλή κουρέματος
5 Ρυθμιστής πίεσης κουρέματος
6 Τμήμα μοτέρ
7 Διακόπτης ON/OFF
8 Φίλτρο αέρα
9 Μπαταρία

4.2 Περιγραφή λειτουργίας

Εικόνα 2

Η κουρευτική μηχανή προορίζεται για κούρεμα προβάτων, αιγών, λάμα, αλπάκα και άλλων καμηλίδων.

Ως εργαλεία κοπής χρησιμοποιούνται δύο λεπίδες σε σχήμα χτένας.

• Η κτενωτή πλάκα που ακουμπά στο δέρμα (1) είναι σταθερή και βιδωμένη στο περίβλημα.
• Η επάνω λεπίδα (2) κινείται πέρα-δώθε κόντρα σε αυτήν. Η άνω λεπίδα τίθεται σε κίνηση με τη βοήθεια των δύο δίκρανων πίεσης.
• Η πίεση κουρέματος ρυθμίζεται από το κουμπί ρύθμισης πίεσης (3).

5 Μεταφορά, συσκευασία και αποθήκευση

5.1 Παραδιδόμενος εξοπλισμός

Κουρευτική μηχανή	1 τεμ.
Κοπτικό	1 ζεύγος
Ειδικό κατσαβίδι	1 τεμ.
Ειδικό λιπαντικό λάδι	1 δοχείο
Πινέλο καθαρισμού	1 τεμ.
Θήκη για μεταφορά και φύλαξη	1 τεμ.
Οδηγίες χρήσης	1 τεμ.
Βάση φόρτισης με βύσμα	1 τεμ.
Μπαταρία (ανάλογα με τον εξοπλισμό)	1-2 τεμ.

ΥΠΟΔΕΙΞΗ!

Ελέγξε το περιεχόμενο της συσκευασίας ως προς την πληρότητα και για εμφανείς ζημίες. Αναφέρετε αμέσως τυχόν ελλείψεις ή ελαττωματικά εξαρτήματα κατά την παραλαβή στον προμηθευτή/έμπορο της περιοχής σας.

5.2 Συσκευασία

Για τη συσκευασία χρησιμοποιήθηκαν αποκλειστικά οικολογικά υλικά.

Η ανακύκλωση του υλικού συσκευασίας εξοικονομεί πρώτες ύλες και περιορίζει τη παραγωγή απορριμμάτων.

Απορρίπτετε τα υλικά συσκευασίας που δεν είναι πλέον απαραίτητα σύμφωνα με τους τοπικούς κανονισμούς.

5.3 Αποθήκευση

Αποθηκεύετε την κουρευτική μηχανή και τα παρελκόμενα υπό τις εξής συνθήκες:

▶ Mην τα αποθηκεύετε σε υπαίθριο χώρο.
Αποθηκεύετε σε χώρο χωρίς υγρασία και σκόνη.
▶ Μην εκθέτετε σε ηλιακή ακτινοβολία.
▶ Αποφύγετε τις μηχανικές αναταράξεις.
Θερμοκρασία αποθήκευσης: 0 έως 40 °C.
Σχετική ατμοσφαιρική υγρασία: μέγ. 90%.
▶ Σε περίπτωση μη χρήσης, αποσυνδέετε τη μπαταρία από τη συσκευή.
▶ Πριν από τη μακροχρόνια αποθήκευση, πρέπει να φορτίζετε την άδεια μπαταρία μέχρι το επίπεδο φόρτισης 50-80 % περίπου και πρέπει να την αποθηκεύετε ξεχωριστά από τη βάση φόρτισης και τη συσκευή

6 Χειρισμός

6.1 Απαιτήσεις χώρου χρήσης

• Πριν από την πρώτη χρήση πρέπει να φορτίζετε πλήρως τη μπαταρία.
• Λάβετε υπόψη τα τεχνικά δεδομένα ανάλογα με τις συνθήκες λειτουργίας (3 Τεχνικά χαρακτηριστικά).
• Οι πρίζες σε εξωτερικό χώρο πρέπει να είναι εφοδιασμένες με διακόπτη προστασίας ρεύματος (RCD).
• Στον χώρο εργασίας πρέπει να υπάρχει επαρκής φωτισμός και εξαερισμός.
• Η πρίζα πρέπει να είναι εύκολα προσβάσιμη, ώστε το καλώδιο σύνδεσης να μπορεί να αποσυνδεθεί γρήγορα.
• Στο χώρο εγκατάστασης δεν πρέπει να έχουν πρόσβαση παιδιά.
• Το καλώδιο σύνδεσης της βάσης φόρτισης δεν πρέπει να είναι τεντωμένο ή τσακισμένο.

- Εάν η μηχανή απενεργοποιείται λόγω άδειας μπαταρίας, απενεργοποιήστε τη μηχανή. Σε αυτήν την περίπτωση, αποσυνδέστε τη μπαταρία από τη μηχανή και φορτίστε την μέσα σε λογικό χρονικό διάστημα μέχρι το 50-80 % περίπου.

6.2 Φόρτιση μπαταρίας

6.2.1 Εγκατάσταση βάσης φόρτισης

1. Εγκαταστήστε τη βάση φόρτισης (3) σε σταθερή, επίπεδη, στεγνή και καθαρή επιφάνεια.
2. Συνδέστε το καλώδιο (1) στη βάση φόρτισης.

3. Συνδέστε το βύσμα τροφοδοσίας του καλωδίου (1) στην πρίζα.

4. Εάν η μπαταρία δεν προβάλλει καμία ένδειξη φόρτισης κατά το πάτημα του κουμπιού, τότε η μπαταρία είναι άδεια (κατάσταση βαθιάς εκφόρτισης) και πρέπει να φορτιστεί.

5. Εάν μια άδεια μπαταρία αποθηκευτεί για μεγάλο χρονικό διάστημα, τότε η ένδειξη φόρτισης της μπαταρίας ξεκινά να ανάβει μετά από μερικά λεπτά. Οι ενδείξεις στη βάση φόρτισης είναι οι ίδιες όπως κατά την κανονική φόρτιση (η κόκκινη λυχνία LED ανάβει).

Η συνεχώς αναμμένη με πράσινο χρώμα ένδειξη του αριστερού LED (2) σηματοδοτεί ότι το τροφοδοτικό συνδέθηκε σωστά στην πρίζα και ότι η βάση φόρτισης τροφοδοτείται με ρεύμα.

Η βάση φόρτισης είναι σε λειτουργική ετοιμότητα.

• Όταν η μπαταρία είναι πλήρως φορτισμένη, ανάβουν και τα δύο LED (2) με πράσινο χρώμα.
• Μετά από περίπου 35 λεπτά σε θερμοκρασία δωματίου, η μπαταρία είναι φορτισμένη κατά περίπου 2/3.

Χρόνοι φόρτισης μιας πλήρους αποφορτισμένης μπαταρίας (Κατάσταση φόρτισης: Αναβοσβήνει 1 λυχνία LED):

• Μετά από 15 λεπτά: Φόρτιση περίπου 30 %
• Μετά από 30 λεπτά: Φόρτιση περίπου 60 %
• Μετά από 45 λεπτά: Φόρτιση περίπου 80 %
• Πλήρης φόρτιση μετά από περίπου 105 λεπτά

6.2.2 Ερμηνεία των LED

αριστερό LED	δεξιό LED	Ανεμιστή-ρας	Ερμηνεία
πράσινο	εκτός λει-τουργίας	εκτός λει-τουργίας	Η βάση φόρτισης είναι έτοιμη, η μπαταρία δεν έχει τοποθετηθεί ακόμα
πράσινο	κόκκινο	σε λειτουρ-γία	Η μπαταρία έχει τοποθετηθεί, η μπαταρία φορτίζεται
πράσινο	πράσινο	σε λειτουρ-γία	Η μπαταρία έχει φορτιστεί πλήρως (100%), κατάστα-ση «διατήρησης φορτίου»
πράσινο	εκτός λει-τουργίας	εκτός λει-τουργίας	Η μπαταρία έχει τοποθετηθεί, η φόρτιση δεν είναι δυνατή(Υπερθέρμανση βάσης φόρτισης ή μπαταρίας, ελατ-τωματική μπαταρία, κλειδωμένη μπαταρία κ.λπ.)

6.2.3 Φορτίστε τη μπαταρία.

1. Πιέστε το κλείδωμα της μπαταρίας (1) και στις δύο πλευρές και αφαιρέστε την μπαταρία από τη μηχανή
2. Ελέγξτε αν οι επαφές της μπαταρίας είναι καθαρές και αν υπάρχουν σε αυτές ξένα σώματα.

1. Τοποθετήστε, χωρίς να πιέσετε, την μπαταρία από επάνω στην εσοχή φόρτισης της βάσης.

Η μπαταρία φορτίζεται.

Μόλις η μπαταρία φορτιστεί πλήρως, η βάση φόρτισης τίθεται σε κατάσταση «διατήρησης φορτίου», βλ. ενότητα 6.2.2.

1. Εισαγάγετε τη μπαταρία στην κουρευτική μηχανή μέχρι να ασφαλίσει και στις δύο πλευρές το εξάρτημα ασφάλισής της (1).

ΥΠΟΔΕΙΞΗ!

Η ταχεία φόρτιση (φόρτιση CC) διαρκεί περίπου 35 λεπτά σε άδεια μπαταρία. Έπειτα από αυτό, η μπαταρία είναι φορτισμένη περίπου κατά τα 2/3 και πλήρως λειτουργική. Συνεπώς, με δύο μπαταρίες είναι δυνατή η συνεχής λειτουργία.

Ένδειξη στάθμης φόρτισης στην μπαταρία

Εικόνα 7

▶ Πατήστε το κουμπί (4), για να εμφανιστεί η ένδειξη στάθμης φόρτισης της μπαταρίας.

LED (1)	LED (2)	LED (3)	Ερμηνεία
πράσι-νο	πράσινο	πράσινο	Ένδειξη χωρίς το πάτημα του κου-μπιού (4): Η μπαταρία φορτίζεται.
αναβο-σβήνει	εκτός λει-τουργίας	εκτός λει-τουργίας	Κενή μπαταρία
πράσι-νο	αναβο-σβήνει	εκτός λει-τουργίας	Στάθμη φόρτισης στη μέση
πράσι-νο	πράσινο	αναβο-σβήνει	Μπαταρία σχεδόν πλήρης
πράσι-νο	πράσινο	πράσινο	Μπαταρία φορτισμένη τουλάχι-στον στο 80 %Εάν αφήσετε τη μπαταρία στηβάση φόρτισης, η μπαταρία θαφορτιστεί στο 100 %.

6.3 Ρύθμιση πίεσης κουρέματος

Ρυθμίστε την πίεση πριν την έναρξη του κουρέματος ως εξής:

1. Χωρίς να ενεργοποιήσετε τη μηχανή, ελέγξτε εάν οι κινητήριοι πείροι των δικράνων πίεσης εμπλέκονται επακριβώς στις οπές τοποθέτησης της άνω λεπίδας.
2. Γυρίστε τον διακόπτη ρύθμισης προς την κατεύθυνση του βέλους μέχρι να αισθανθείτε μια πρώτη μικρή αντίσταση.
3. Γυρίστε τον διακόπτη ρύθμισης κατά ένα επιπλέον τεταρτοκύκλιο προς την κατεύθυνση του βέλους.
4. Εάν το αποτέλεσμα του κουρέματος αλλάζει προς το χειρότερο, αυξήστε την πίεση κουρέματος κατά ένα τεταρτοκύκλιο προς την κατεύθυνση του βέλους.

Εάν εξακολουθείτε να μην έχετε το επιθυμητό αποτέλεσμα, πρέπει να αντικατασταθούν ή να ακονιστούν τα κοπτικά.

ΠΡΟΣΟΧΗ!

Η άνω λεπίδα της κεφαλής κουρέματος συγκρατείται μόνο από τους κινητήριους πείρους των δικράνων πίεσης. Εάν το κουμπί ρύθμισης της πίεσης κουρέματος χαλαρώσει υπερβολικά, ενδέχεται να εκτοξευθεί η άνω λεπίδα και να προκαλέσει τραυματισμό.

ΥΠΟΔΕΙΞΗ!

Όταν η πίεση είναι πολύ χαμηλή, μπορούν να συσσωρεύονται τρίχες ανάμεσα στις λεπίδες. Αυτό οδηγεί σε ένα какό αποτέλεσμα κουρέματος.

Σε αυτήν την περίπτωση καθαρίστε τα κοπτικά με ένα πινέλο.

6.4 Ενεργοποίηση/απενεργοποίηση της κουρευτικής μηχανής

Ενεργοποίηση της κουρευτικής μηχανής

Σύρετε τον διακόπτη ενεργοποίησης/απενεργοποίησης στη θέση I ή στη θέση II.

Απενεργοποίηση της κουρευτικής μηχανής

▶ Σύρετε τον διακόπτη ενεργοποίησης/απενεργοποίησης στη θέση 0.

6.5 Χρήση της κουρευτικής μηχανής

1. Βεβαιωθείτε ότι η μπαταρία είναι φορτισμένη.
2. Πλησιάστε το ζώο από μπροστά.
3. Ακινητοποιήστε και ηρεμήστε το ζώο που πρόκειται να κουρευτεί.
4. Ενεργοποιήστε την κουρευτική μηχανή στο οπτικό πεδίο του ζώου.
5. Επιλέξτε την επιθυμητή ταχύτητα (βαθμίδα Ι ή ΙΙ).
6. Κατά το κούρεμα παρατηρήστε τη συμπεριφορά του ζώου.
7. Απενεργοποιήστε την κουρευτική μηχανή μετά το κούρεμα.

6.6 Αλλαγή κοπτικού

1. Απενεργοποίηστε την κουρευτική μηχανή. Για τον σκοπό αυτόν, σύρετε τον διακόπτη ενεργοποίησης/απενεργοποίησης στη θέση 0.
2. Αφαιρέστε την μπαταρία από την κουρευτική μηχανή.
3. Γυρίστε το κουπί ρύθμισης προς την κατεύθυνση του βέλους μέχρι να μειωθεί η αντίσταση.

1. Τοποθετήστε τη μηχανή κουρέματος με τις βίδες τις πλάκας χτενιών προς τα επάνω σε επίπεδη επιφάνεια.
2. Χαλαρώστε τις βίδες της πλάκας χτενιών (1).
3. Αφαιρέστε την πλάκα χτενιών από την κεφαλή της κουρευτικής μηχανής.

1. Αφαιρέστε την άνω λεπίδα (2).
2. Τοποθετήστε την καινούργια άνω λεπίδα στους κινητή- ριους πείρους (3) των δικράνων πίεσης.

1. Βάλτε μερικές σταγόνες λάδι στην λειασμένη επιφάνεια της άνω λεπίδας.

ΥΠΟΔΕΙΞΗ!

▶ Προσέξτε κατά τη συναρμολόγηση ώστε τα καινούργια και/ή τα ακονισμένα κοπτικά να τοποθετηθούν στη σωστή μεταξύ τους θέση.
Οι κινητήριοι πείροι των δικράνων πίεσης πρέπει να εμπλέκονται επακριβώς στις οπές τοποθέτησης της άνω λεπίδας.

Εικόνα 14

10.Εφαρμόστε την καινούρια κτενωτή πλάκα. Για τον σκοπό αυτόν, τοποθετήστε την κτενωτή πλάκα έτσι, ώστε η κοφτερή επιφάνεια της κτενωτής πλάκας να εκτείνεται πέρα από τις άκρες της άνω λεπίδας κατά περίπου 1,5 - 2 mm.

1. Βιδώστε σφιχτά τις βίδες της κτενωτής πλάκας.

ΥΠΟΔΕΙΞΗ!

Εργάζεστε μόνο με κοφτερά κοπτικά, αντικαθιστάτε τις φθαρμένες ή τις ελαττωματικές λεπίδες που έχουν σπασμένα δόντια.
To σωστό ακόνισμα των κοπτικών είναι δυνατό μόνο με ειδικά μηχανήματα και από εξειδικευμένο προσωπικό. Στην περίπτωση αυτή επικοινωνήστε με το κέντρο σέρβις.

6.7 Λίπανση

Προκειμένου να διασφαλιστεί ένα καλό αποτέλεσμα και να αυξηθεί η διάρκεια ζωής της κουρευτικής μηχανής και της κεφαλής της, απαιτείται ένα λεπτό στρώμα λαδιού μεταξύ της άνω λεπίδας και της κτενωτής πλάκας. Όλα τα άλλα κινούμενα μέρη της κεφαλής κουρέματος πρέπει επίσης να λιπαίνονται.

▶ Βάλτε λάδι στα κοπτικά και στο στόμιο λίπανσης της κεφαλής κουρέματος.

ΠΡΟΣΟΧΗ!

Η ανεπαρκής λίπανση της κεφαλής κουρέματος έχει ως αποτέλεσμα την αύξηση της θερμοκρασίας και τη βράχυνση της διάρκειας ζωής της κουρευτικής μηχανής και του κοπτικού. Για αυτόν τον λόγο:

▶ Λιπαίνετε τα κοπτικά κατά τη διάρκεια του κουρέματος, τουλάχιστον ανά 15 λεπτά, ώστε να μην στεγνώνουν.
Χρησιμοποιείτε αποκλειστικά το ειδικό λάδι που παρέχεται ή ένα λάδι παραφίνης με προδιαγραφές ISO VG 22.

ΥΠΟΔΕΙΞΗ!

Το παρεχόμενο λάδι δεν είναι τοξικό και δεν προκαλεί ερεθισμό του δέρματος ή των βλεννογόνων.

Λιπαίνετε τις λεπίδες πριν από, κατά τη διάρκεια και ύστερα από κάθε χρήση τους.
Λιπαίνετε τις λεπίδες το αργότερο όταν αρχίζουν να αφήνουν σημάδια ή να επιβραδύνουν.
Βάλτε μερικές σταγόνες λαδιού στην μπροστινή και στην πλάγια πλευρά του κοπτικού (βλ. Εικόνα 15.
▶ Καθαρίστε την περίσσεια λαδιού με ένα μαλακό και στεγνό πανί.
▶ Τα σπρέι λιπαντικών δεν περιέχουν αρκετό λάδι για καλή λίπανση, αλλά είναι κατάλληλα για την ψύξη του κοπτικού.
Αντικαταστήστε άμεσα τις κατεστραμμένες λεπίδες για την πρόληψη τραυματισμών.

6.8 Καθαρισμός

ΠΡΟΣΟΧΗ!

Αδόκιμος καθαρισμός.

Κίνδυνος πρόκλησης ζημιών στην κουρευτική μηχανή!

▶ Καθαρίζετε την κουρευτική μηχανή μόνο με στεγνό πανί και με το συνοδευτικό πινέλο.
▶ Καθαρίστε το φίλτρο αέρα μόνο με ένα στεγνό πινέλο ή με μια βούρτσα.
Μην χρησιμοποιείτε αέρα υπό πίεση σε καμία περίπτωση.

Περίβλημα της κουρευτικής μηχανής

▶ Καθαρίζετε το περίβλημα της κουρευτικής μηχανής με ένα στεγνό πανί.

Κοπτικό και κεφαλή κουρέματος

▶ Καθαρίζετε το κοπτικό και την κεφαλή κουρέματος με το παραδιδόμενο πινέλο.
▶ Λιπαίνετε τα κοπτικά όπως περιγράφεται στο κεφάλαιο 6.7.

Καθαρισμός του φίλτρου αέρα

1. Απενεργοποιήστε τη μηχανή αφαιρέστε την μπαταρία (1) από την κουρευτική μηχανή.
2. Αφαιρέστε το φίλτρο αέρα (2) από την κουρευτική μηχανή.
3. Καθαρίστε το φίλτρο αέρα (2) με ένα στεγνό πινέλο ή με μια βούρτσα. Βεβαιωθείτε ότι κατά τη διάρκεια του καθαρισμού δεν εισχωρούν ξένα σώματα στην κουρευτική μηχανή.
4. Τοποθετήστε το φίλτρο αέρα πίσω στην κουρευτική μηχανή.
5. Εάν θέλετε να συνεχίσετε το κούρεμα, τοποθετήστε την μπαταρία στην κουρευτική μηχανή. Σε διαφορετική περίπτωση, αποθηκεύστε ξεχωριστά την κουρευτική μηχανή και την μπαταρία στη θήκη.

ΠΡΟΣΟΧΗ!

Κίνδυνος πρόκλησης ζημιών στην κουρευτική μηχανή!

Η λειτουργία της κουρευτικής μηχανής χωρίς φίλτρο αέρα ενδέχεται να οδηγήσει σε βλάβη της κουρευτικής μηχανής.

Λειτουργείτε την κουρευτική μηχανή μόνο με σωστά τοποθετημένο φίλτρο αέρα.

7 Αποκατάσταση βλαβών

7.1 Υποδείξεις ασφαλείας

ΚΙΝΔΥΝΟΣ!

Θανάσιμος κίνδυνος από ηλεκτροπληξία!

Η επαφή με καλώδια ή εξαρτήματα υπό τάση εγκυμονεί θανάσιμο κίνδυνο!

▶ Πριν από την έναρξη των εργασιών επιδιόρθωσης της βλάβης, απενεργοποιήστε τη μηχανή και αφαιρέστε την μπαταρία.
Επισκευές σε ηλεκτρικές συσκευές επιτρέπεται να εκτελούνται μόνο από το τμήμα εξυπηρέτησης πελατών ή από επαγγελματίες, οι οποίοι έχουν εκπαιδευτεί από τον κατασκευαστή.
▶ Κατά τη διάρκεια της εγγύησης, η συσκευή επιτρέπεται να ανοίξει μόνο από εξουσιοδοτημένο από τον κατασκευαστή προσωπικό. Διαφορετικά παύει να ισχύει η εγγύηση.

7.2 Αιτίες και αποκατάσταση βλαβών

Βλάβη	Πιθανή αιτία	Αποκατάσταση βλάβης
Η άνω λεπίδα δενκινείται πάνω σεόλη την επιφά- νεια κύλισης	Σπασμένο ελατήριο συγκράτησης	Ειδοποιήστε την εξυπηρέτηση πελατών
	Φθαρμένος εκκεντροφόρος άξονας ή/και σφαίρα ή/και περι- στρεφόμενη κεφαλή (ανεπαρκής λίπανση).
	Φθαρμένα έδρανα.
Η επάνω λεπίδα δεν κινείται	Σπασμένος ή παραμορφωμένος εκκεντροφόρος άξονας.	Ειδοποιήστε την εξυπηρέτηση πελατών
	Απουσία σφαίρας
Εμπλοκή κουμπιού ρύθμι- σης πίεσης	Το σπείρωμα είναι ακάθαρτο ή έχει σκουριάσει.	Ειδοποιήστε την εξυπηρέτηση πελατών
	Ο δακτύλιος ασφαλείας έχει κολλήσει
Το κουμπί ρύθμισης πίεσης απελευθερώνεται αυτόματα	Η ασφάλεια λείπει	Ειδοποιήστε την εξυπηρέτηση πελατών
	Χαλαρός σπειρωτός αντιτριβικός δακτύλιος
Δεν είναι δυνατή η μετα- φορά επαρκούς πίεσης στην άνω λεπίδα	Σπασμένο ελατήριο συγκράτησης	Ειδοποιήστε την εξυπηρέτηση πελατών
	Απουσία εδράνου βίδας.
	Φθαρμένο ρουλεμάν πείρου
	Φθαρμένη περιστρεφόμενη κεφαλή
	Φθαρμένα δίκρανα πίεσης.
Τα δίκρανα πίεσης απο- σπούνται	Σπασμένος κνώδακας ασφάλειας στο ελατήριο συγκράτησης	Ειδοποιήστε την εξυπηρέτηση πελατών
Το μοτέρ δεν λειτουργεί ή σταματά αμέσως.	Η πίεση κουρέματος είναι υπερ- βολική.	Ελαττώστε την πίεση κουρέματος
	Κενή μπαταρία	Φορτίστε τη μπαταρία.
Το μοτέρ δεν λειτουργεί ή σταματά αμέσως.	Ακάθαρτες επαφές	Απενεργοποιήστε την κουρευτική μηχανή. καθαρίστε τις επαφές της κουρευτικής μηχανής και της μπαταρίας
	Ελαττωματική μπαταρία	Αντικαταστήστε τη μπαταρία.
	Οσμή πυρκαγιάς από το περίβλη- μα του μοτέρ/το μοτέρ, καμμένο μοτέρ.	Ειδοποιήστε την εξυπηρέτηση πελατών
	Εμπλοκή της κεφαλής κουρέμα- τος.	Αντιμετωπίστε την εμπλοκή της κεφαλής.
	Ελαττωματικό μοτέρ ή/και ηλε- κτρονικό σύστημα.	Ειδοποιήστε την εξυπηρέτηση πελατών
Το μοτέρ λειτουργεί πολύ αργά.	Κοπτικά μη επαρκώς λιπασμένα	Λιπάνετε τα κοπτικά.
	Η πίεση κουρέματος είναι υπερ- βολική.	Ελαττώστε την πίεση κουρέματος
	Μπαταρία σχεδόν εξαντλημένη	Φορτίστε τη μπαταρία.
	Ελαττωματικό μοτέρ ή/και ηλε- κτρονικό σύστημα.	Ειδοποιήστε την εξυπηρέτηση πελατών
Το τμήμα μοτέρ θερμαί- νεται.	Η πίεση κουρέματος είναι υπερ- βολική.	Ελαττώστε την πίεση κουρέματος
Η διάρκεια μίας φόρτισης είναι πολύ σύντομη και/ή οι λεπίδες θερμαίνονται	Κοπτικά μη επαρκώς λιπασμένα	Λιπάνετε τα κοπτικά.
	Χρησιμοποιούνται εξαντλημένες, όχι πλήρως φορτισμένες ή ελαττωματικές μπαταρίες	Χρησιμοποιείτε μόνο γνήσιες άθικτες, πλήρως φορτισμένες μπαταρίες.
Δεν σημειώνεται διαφορά στον αριθμό στροφών μεταξύ βαθμίδας Ι ή ΙΙ.	Ελαττωματικό μοτέρ ή/και ηλεκτρονικό σύστημα.	Ειδοποιήστε την εξυπηρέτηση πελατών
Το αριστερό LED της βάσης φόρτισης δεν ανάβει με πράσινο χρώμα	Η βάση φόρτισης δεν είναι συνδεδεμένη με την παροχή ρεύματος.	Συνδέστε τη βάση φόρτισης με την παροχή ρεύματος.
	Το ηλεκτρονικό σύστημα ή το τροφοδοτικό είναι ελαττωματικό.	Ειδοποιήστε την εξυπηρέτηση πελατών
Όταν τοποθετείται η άδεια μπαταρία στη βάση φόρτισης, δεν ξεκινά η κανονική διαδικασία φόρτισης.	Ακάθαρτες επαφές μπαταρίας ή/ και βάσης φόρτισης	Καθαρίστε τις επαφές.
	Ελαττωματική μπαταρία	Αντικαταστήστε τη μπαταρία.
	Ηλεκτρονική βλάβη	Ειδοποιήστε την εξυπηρέτηση πελατών
Εάν η μπαταρία είναι συνδεδεμένη, τότε δεν ανάβει καμία λυχνία LED στη μπαταρία ή στη βάση φόρτισης	Ελαττωματική μπαταρία	Αντικαταστήστε τη μπαταρία

8 Ανταλλακτικά

Βλ. Εικόνα Ανταλλακτικά στο τέλος του παρόντος εγχειριδίου οδηγιών χρήσης.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Εσφαλμένα ή ελαττωματικά ανταλλακτικά μπορούν να προκαλέσουν ζημίες, δυσλει- τουργία ή καταστροφή της συσκευής και εγκυμονούν κινδύνους για την ασφάλεια. Για αυτόν τον λόγο:

Χρησιμοποιείτε μόνο γνήσια ανταλλακτικά του κατασκευαστή. Αγοράστε τα ανταλλακτικά αυτά από αντιπροσώπους ή απευθείας από τον κατασκευαστή.
Η χρήση μη γνήσιων ανταλλακτικών ακυρώνει όλες τις αξιώσεις εγγύησης και σέρβις.
Κατά τη διάρκεια της εγγύησης, η συσκευή επιτρέπεται να ανοίξει μόνο από εξουσιοδοτημένο από τον κατασκευαστή προσωπικό. Διαφορετικά παύει να ισχύει η εγγύηση.

Θέση Αρ.	Ονομασία	Αριθ-μός	Θέση Αριθ.	Ονομασία	Αριθ-μός
1	Κεφαλή κουρέματος προβάτων Xcell πλήρης	1	37	Βίδα PT KA 30x6	14
2	Ρυθμιζόμενη κεφαλή για πρόβατα μαύρη	1	38	Καλώδιο σήματος XplorerPro	1
3	Κάλυμμα κεφαλής κουρέματος προβάτων	1	39	Βίδα με ημισφαιρική κεφαλή Torx Kaflok M3 x 6	8
4	Ελατήριο κλειδώματος	1	40	Βάση κινητήρα	1
5	Περιστρεφόμενη κεφαλή	1	41	Συμπλέκτης Xcell πλήρης	1
6	Συγκρατητής δίκρανων 3"	1	42	Κινητήρας HACH35-57-260 Xcell	1
7	Δίκρανο πίεσης 3" δεξιά	1	43	Πτερωτή ανεμιστήρα	1
8	Δίκρανο πίεσης 3" αριστερά	1	44	Κουρευτική μηχανή PCB-Main Xcell	1
9	Βίδα με φρεζαρισμένη κεφαλή M4x8	2	45	Μπαταρία Li-Ion Xcell 5.0 Ah Heiniger	1
10	Σφαίρα	1	46	Βάση καλωδίων Χcell	1
11	Έκκεντρος άξονας Χcell	1	47	Κάτω τμήμα περιβλήματος Χcell μαύρο	1
12	Ένσφαιρα έδρανα 608-2RS	1	52	Βίδα PT KA 30x16	14
13	Βίδα κτενωτής πλάκας για πρό-βατο	2	70	Περίβλημα βάσης φόρτισης Χcell Heiniger	1
14	Αντιπερικόχλιο	1	71	Βάση περιβλήματος βάσης φόρτι-σης Χcell	1
15	Σημείο περιστροφής βίδας	1	72	Βάση φόρτισης PCB Χcell	1
16	Περίβλημα κεφαλής κουρέματος προβάτων Χcell	1	73	Τροφοδοτικό βάσης φόρτισης	1
17	Ένσφαιρα έδρανα 608-2Z	1	74	Ανεμιστήρας βάσης φόρτισης Χcell	1
20	Σπειρωτός αντιτριβικός δακτύλιος	1	75	Προστατευτικό ανεμιστήρα	1
21	Ασφαλιστικός δακτύλιος	1	76	Βίδες	4
22	Έδρανο βίδας	1	77	Βάση φερρίτη	1
30	Πλήρες επάνω τμήμα περιβλήμα-τος Heiniger	1	78	Καλώδιο τροφοδοτικού	1
31	Επάνω τμήμα περιβλήματος Heiniger	1	79	Οπτικές ίνες Χcell	2
32	Συρόμενος διακόπτης	1	83	Καλώδιο Χcellμε βύσμα ΕΕμε βύσμα Αυστραλίαςμε βύσμα ΗΒμε βύσμα ΗΠΑμε βύσμα Αργεντινήςμε βύσμα Βραζιλίας	1
33	Φίλτρο αέρα Χcell	1
34	Ασφάλιση διακόπτη με επαφή	1
35	Επαφή διακόπτη	1
36	Διακόπτης PCB μηχανής Χcell	1

9 Διάθεση αποβλήτων

ΠΡΟΣΟΧΗ!

Περιβαλλοντικές ζημίες από εσφαλμένη διάθεση αποβλήτων!

Ο άχρηστος ηλεκτρονικός εξοπλισμός, η μπαταρία, τα λιπαντικά και άλλα βοηθητικά υλικά υπόκεινται σε ειδική επεξεργασία και πρέπει να απορρίπτονται μόνο από εξειδικευμένες εταιρείες!

ΥΠΟΔΕΙΞΗ!

Παραδώστε την κουρευτική μηχανή και τη βάση φόρτισης για απόρριψη σε ένα κέντρο σέρβις ή στο πλησιέστερο συνεργείο ηλεκτρικών ειδών.

Αφαιρέστε την μπαταρία από τη συσκευή προτού την απορρίψετε.

Μετάφραση πρωτοτύπου οδηγιών χρήσης
