PTK 3.6 V - Ηλεκτρικό συρραπτικό BOSCH - Δωρεάν εγχειρίδιο χρήσης

Μάρκα	BOSCH
Μοντέλο	PTK 3.6 V
Κατηγορία	Ασύρματο ηλεκτρικό συρραπτικό
Ονομαστική τάση	3,6 V
Αριθμός κρούσεων	30 ανά λεπτό
Πλάτος συνδετήρα	11,4 mm
Μήκος συνδετήρα	6 – 14 mm
Μήκος καρφιών	14 mm
Χωρητικότητα γεμιστήρα	100 συνδετήρες ή καρφιά
Βάρος (σύμφωνα με EPTA)	1,2 kg
Τύπος μπαταρίας	Ni-Cd/NiMH (επαναφορτιζόμενη Bosch)
Χρόνος φόρτισης	5 – 6 ώρες
Ρύθμιση δύναμης κρούσης	Ροδέλα προεπιλογής (πολλαπλά επίπεδα)
Προβλεπόμενη χρήση	Συρραφή χαρτονιού, μονωτικών, υφασμάτων, δέρματος σε ξύλο
Ασφάλεια	Κινητό ρύγχος κατά της τυχαίας ενεργοποίησης
Παρεχόμενα αξεσουάρ	Φορτιστής, αφαιρούμενο προστατευτικό κάλυμμα
Συντήρηση	Καθαρίστε τις σχισμές εξαερισμού, διατηρήστε στεγνό
Υπηρεσία μετά την πώληση	Επισκευή από εξουσιοδοτημένο κέντρο Bosch
Εγγύηση	Συμμόρφωση CE, πρότυπα EN 50144 / EN 60335

Συχνές ερωτήσεις - PTK 3.6 V BOSCH

Πώς φορτίζω την μπαταρία του συρραπτικού Bosch PTK 3.6 V;

Αφαιρέστε την μπαταρία πατώντας τα κουμπιά ξεκλειδώματος, στη συνέχεια τοποθετήστε την στον παρεχόμενο φορτιστή. Συνδέστε τον φορτιστή στο ρεύμα. Η φόρτιση διαρκεί 5 έως 6 ώρες. Φορτίζετε την μπαταρία μόνο σε θερμοκρασίες μεταξύ 0 °C και 45 °C.

Πώς γεμίζω το γεμιστήρα με συνδετήρες;

Βεβαιωθείτε ότι η μπαταρία έχει αφαιρεθεί. Πατήστε τον μοχλό ασφάλισης και τραβήξτε το γεμιστήρα προς τα πίσω. Τοποθετήστε μία λωρίδα συνδετήρων ή καρφιών στο γεμιστήρα, στη συνέχεια σπρώξτε τον πίσω μέχρι να κουμπώσει. Χρησιμοποιείτε μόνο συμβατούς συνδετήρες Bosch (πλάτος 11,4 mm, μήκος 6–14 mm).

Ποιοι τύποι συνδετήρων ή καρφιών χρησιμοποιούνται με αυτή τη συσκευή;

Το συρραπτικό δέχεται συνδετήρες πλάτους 11,4 mm και μήκους 6 έως 14 mm, καθώς και καρφιά μήκους 14 mm. Χρησιμοποιείτε αποκλειστικά γνήσια αξεσουάρ Bosch για να εξασφαλίσετε σωστή και ασφαλή λειτουργία.

Πώς ρυθμίζω τη δύναμη κρούσης;

Γυρίστε τη ροδέλα προεπιλογής της δύναμης κρούσης που βρίσκεται στη συσκευή για να επιλέξετε την κατάλληλη ισχύ ανάλογα με τη σκληρότητα του υλικού και το μήκος των συνδετήρων. Κάντε δοκιμές σε ένα απόκομμα για να βρείτε τη βέλτιστη ρύθμιση.

Τι να κάνω αν ένας συνδετήρας κολλήσει στο συρραπτικό;

Αποσυνδέστε πρώτα την μπαταρία. Ανοίξτε το γεμιστήρα και αφαιρέστε προσεκτικά τον κολλημένο συνδετήρα με κατάλληλο εργαλείο, προσέχοντας τον μηχανισμό υπό τάση. Μην ασκείτε δύναμη. Συμβουλευτείτε το εγχειρίδιο για τα ακριβή βήματα.

Μπορώ να χρησιμοποιήσω αυτό το συρραπτικό για να στερεώσω επενδύσεις ή ηλεκτρικά καλώδια;

Όχι. Το εργαλείο είναι σχεδιασμένο για συρραφή σε ξύλινα υποστρώματα μαλακών υλικών όπως χαρτόνι ή ύφασμα. Δεν είναι κατάλληλο για στερέωση επενδύσεων σε τοίχους ή οροφές, ούτε για εγκατάσταση ηλεκτρικών καλωδίων.

Ποιες προφυλάξεις ασφαλείας πρέπει να τηρώ;

Φοράτε πάντα προστατευτικά γυαλιά. Μην κατευθύνετε ποτέ το εργαλείο προς τον εαυτό σας ή άλλους. Βεβαιωθείτε ότι το ρύγχος είναι σταθερά τοποθετημένο πάνω στο τεμάχιο πριν πατήσετε τη σκανδάλη. Αφαιρείτε την μπαταρία πριν από οποιαδήποτε ρύθμιση ή καθαρισμό.

Πώς συντηρώ το συρραπτικό Bosch PTK 3.6 V;

Διατηρείτε τη συσκευή καθαρή και στεγνή. Καθαρίζετε τακτικά τις σχισμές εξαερισμού. Φορτίζετε την μπαταρία μόνο με τον παρεχόμενο φορτιστή. Σε περίπτωση βλάβης, αναθέστε την επισκευή σε εξουσιοδοτημένο κέντρο σέρβις της Bosch.

Τι να κάνω αν η αυτονομία της μπαταρίας μειωθεί σημαντικά;

Αυτό δείχνει ότι η μπαταρία είναι φθαρμένη και πρέπει να αντικατασταθεί. Χρησιμοποιείτε μόνο γνήσιες μπαταρίες Bosch ίδιας τάσης. Ακολουθήστε τις οδηγίες ανακύκλωσης για τις μεταχειρισμένες μπαταρίες.

Πού μπορώ να βρω ανταλλακτικά και υπηρεσία μετά την πώληση;

Επικοινωνήστε με την Εξυπηρέτηση Πελατών Bosch Ηλεκτρικά Εργαλεία στο [phone] (τοπική κλήση) ή μέσω email στο [e-mail]. Για ανταλλακτικά, αναφέρετε τον 10ψήφιο αριθμό είδους του εργαλείου σας.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ PTK 3.6 V BOSCH

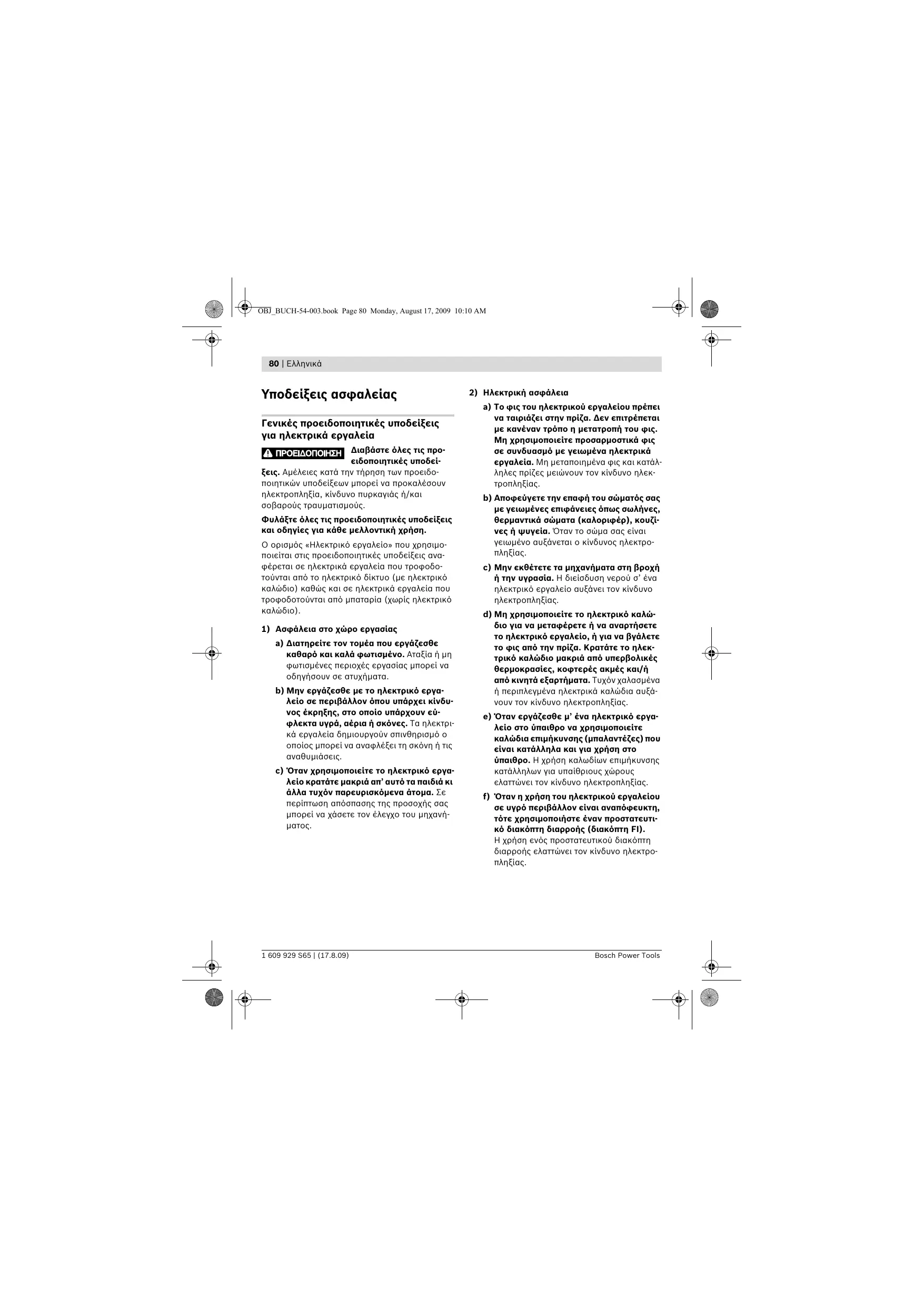

Διαβάστε όλες τις προειδοποιητικές υποδείξεις

Η μη τήρηση των προειδοποιητικών υποδείξεων μπορεί να προκαλέσει ηλεκτροπληξία, κίνδυνο πυρκαγιάς ή σοβαρό τραυματισμό.

Φυλάξτε όλες τις προειδοποιητικές υποδείξεις και οδηγίες για κάθε μελλοντική χρήση.

Ο όρος «ηλεκτρικό εργαλείο» που χρησιμοποιείται στις προειδοποιητικές υποδείξεις αναφέρεται σε ηλεκτρικά εργαλεία που τροφοδοτούνται από το ηλεκτρικό δίκτυο (με ηλεκτρικό καλώδιο) καθώς και σε ηλεκτρικά εργαλεία που τροφοδοτούνται από μπαταρία (χωρίς ηλεκτρικό καλώδιο).

1) Ασφάλεια στο χώρο εργασίας

α) Διατηρείτε τον τομέα που εργάζεστε καθαρό και καλά φωτισμένο. Αταξία ή μη φωτισμένες περιοχές εργασίας μπορεί να οδηγήσουν σε ατυχήματα. β) Μην εργάζεστε με το ηλεκτρικό εργαλείο σε περιβάλλον όπου υπάρχει κίνδυνος έκρηξης, στο οποίο υπάρχουν εύφλεκτα υγρά, αέρια ή σκόνες. Τα ηλεκτρικά εργαλεία δημιουργούν σπινθήρες που μπορεί να αναφλέξουν τη σκόνη ή τις αναθυμιάσεις. γ) Όταν χρησιμοποιείτε το ηλεκτρικό εργαλείο κρατάτε μακριά από αυτό τα παιδιά και άλλα τυχόν παρευρισκόμενα άτομα. Σε περίπτωση απόσπασης της προσοχής σας μπορεί να χάσετε τον έλεγχο του μηχανήματος.

2) Ηλεκτρική ασφάλεια

α) Το φις του ηλεκτρικού εργαλείου πρέπει να ταιριάζει στην πρίζα. Δεν επιτρέπεται με κανέναν τρόπο η μετατροπή του φις. Μη χρησιμοποιείτε προσαρμοστικά φις σε συνδυασμό με γειωμένα ηλεκτρικά εργαλεία. Μη μεταποιημένα φις και κατάλληλες πρίζες μειώνουν τον κίνδυνο ηλεκτροπληξίας. β) Αποφύγετε την επαφή του σώματός σας με γειωμένες επιφάνειες όπως σωλήνες, θερμαντικά σώματα (καλοριφέρ), κουζίνες ή ψυγεία. Όταν το σώμα σας είναι γειωμένο αυξάνεται ο κίνδυνος ηλεκτροπληξίας. γ) Μην εκθέτετε τα μηχανήματα στη βροχή ή την υγρασία. Η είσοδος νερού σ' ένα ηλεκτρικό εργαλείο αυξάνει τον κίνδυνο ηλεκτροπληξίας. δ) Μη χρησιμοποιείτε το ηλεκτρικό καλώδιο για να μεταφέρετε ή να αναρτήσετε το ηλεκτρικό εργαλείο, ή για να βγάλετε το φις από την πρίζα. Κρατάτε το ηλεκτρικό καλώδιο μακριά από υπερβολικές θερμοκρασίες, κοντέρες ακμές και από κινούμενα εξαρτήματα. Τυχόν χαλαμένα ή περιπλεγμένα ηλεκτρικά καλώδια αυξάνουν τον κίνδυνο ηλεκτροπληξίας. ε) Όταν εργάζεστε με ένα ηλεκτρικό εργαλείο στο ύπαιθρο, να χρησιμοποιείτε καλώδια επέκτασης (μπαλαντέζες) που είναι κατάλληλα και για χρήση στο ύπαιθρο. Η χρήση καλωδίων επέκτασης κατάλληλων για υπαίθριους χώρους ελαττώνει τον κίνδυνο ηλεκτροπληξίας. στ) Όταν η χρήση του ηλεκτρικού εργαλείου σε υγρό περιβάλλον είναι αναπόφευκτη, τότε χρησιμοποιήστε ένα προστατευτικό διακόπτη διαρροής (διακόπτη FI). Η χρήση ενός προστατευτικού διακόπτη διαρροής ελαττώνει τον κίνδυνο ηλεκτροπληξίας.

3) Ασφάλεια προσώπων

α) Να είστε πάντοτε προσεκτικός/προσεκτική, να δίδετε προσοχή στην εργαία που κάνετε και να χειρίζεστε το μηχάνημα με περίσκεψη. Μην χρησιμοποιείτε ένα ηλεκτρικό εργαλείο όταν είστε κουρασμένος/κουρασμένη ή όταν βρίσκεστε υπό την επήρεια φαρμάκων, οινοπνεύματος ή ναρκωτικών. Μια στιγμιαία απροσεξία κατά τον χειρισμό του ηλεκτρικού εργαλείου μπορεί να οδηγήσει σε σοβαρούς τραυματισμούς. β) Φοράτε ένα κατάλληλο για σας προστατευτικό εξοπλισμό και πάντοτε προστατευτικά γυαλιά. Όταν φοράτε ένα κατάλληλο προστατευτικό εξοπλισμό όπως μάσκα προστασίας από σκόνη, αντιολισθητικά υποδήματα ασφαλείας, προστατευτικό κράνος ή ωτασπίδες, ανάλογα με το εκάστοτε εργαλείο και τη χρήση του, ελαττώνεται ο κίνδυνος τραυματισμών. γ) Αποφεύγετε την αθέλητη εκκίνηση. Βεβαιωθείτε ότι το ηλεκτρικό εργαλείο έχει ασφαλιστεί πριν το συνδέσετε με το ηλεκτρικό δίκτυο ή με τη μπαταρία, και πριν το παραλάβετε ή το μεταφέρετε. Όταν μεταφέρετε το ηλεκτρικό εργαλείο έχοντας το δάχτυλό σας στο διακόπτη, ή όταν συνδέετε το μηχάνημα στην πρίζα ενώ αυτό είναι ακόμη στην ενεργή θέση, τότε δημιουργείται κίνδυνος τραυματισμού. δ) Αφαιρείτε από τα ηλεκτρικά εργαλεία τυχόν συναρμολογημένα εργαλεία ρύθμισης ή κλειδιά πριν θέσετε το ηλεκτρικό εργαλείο σε λειτουργία. Ένα εργαλείο ή κλειδί συναρμολογημένο σε ένα περιστρεφόμενο τμήμα ενός μηχανήματος μπορεί να οδηγήσει σε τραυματισμούς. ε) Μην υπερεκτιμάτε τον εαυτό σας. Φροντίζετε για την ασφαλή στάση του σώματός σας και διατηρείτε πάντοτε την ισορροπία σας. Έτσι μπορείτε να ελέγχετε καλύτερα το μηχάνημα σε περιπτώσεις απροσδόκητων περιστάσεων.

στ) Φοράτε κατάλληλα ενδύματα. Μη φοράτε φαρδιά ρούχα ή κοσμήματα. Κρατάτε τα μαλλιά, τα ρούχα σας και τα γάντια σας μακριά από κινούμενα εξαρτήματα. Χαλαρά ενδύματα, κοσμήματα ή μακριά μαλλιά μπορεί να εμπλακούν στα κινούμενα εξαρτήματα. ζ) Όταν υπάρχει η δυνατότητα συναρμολόγησης διατάξεων αναρρόφησης ή συλλογής σκόνης, βεβαιωθείτε ότι αυτές είναι συνδεδεμένες με το μηχάνημα καθώς και ότι χρησιμοποιούνται σωστά. Η χρήση μιας αναρρόφησης σκόνης μπορεί να ελαττώσει τον κίνδυνο που προκαλείται από τη σκόνη.

4) Επιμελής χειρισμός και χρήση ηλεκτρικών εργαλείων

α) Μην υπερφορτώνετε το μηχάνημα. Χρησιμοποιείτε για την εκάστοτε εργαία το ηλεκτρικό εργαλείο που προσιδιάζει σ' αυτήν. Με το κατάλληλο ηλεκτρικό εργαλείο εργάζεστε καλύτερα και ασφαλέστερα στην αναφερόμενη περιοχή ισχύος. β) Μην χρησιμοποιείτε ποτέ ένα μηχάνημα που έχει χαλασμένο διακόπτη. Ένα ηλεκτρικό εργαλείο που δεν μπορείτε πλέον να το θέσετε σε λειτουργία και/ή εκτός λειτουργίας είναι επικίνδυνο και πρέπει να επισκευαστεί. γ) Βγάλτε το φις από την πρίζα και/ή αφαιρέστε τη μπαταρία πριν διεξάγετε στο μηχάνημα οποιαδήποτε εργασία ρύθμισης, πριν αλλάξετε εξαρτήματα ή όταν πρόκειται να διαφυλάξετε/να αποθηκεύσετε το μηχάνημα. Αυτά τα προληπτικά μέτρα ασφαλείας μειώνουν τον κίνδυνο από τυχόν αθέλητη εκκίνηση του ηλεκτρικού εργαλείου. δ) Διαφυλάγετε τα ηλεκτρικά εργαλεία που δεν χρησιμοποιείτε μακριά από παιδιά. Μην επιτρέπετε τη χρήση του μηχανήματος σε άτομα που δεν είναι εξοικειωμένα με αυτό ή δεν έχουν διαβάσει τις παρούσες οδηγίες. Τα ηλεκτρικά εργαλεία είναι επικίνδυνα όταν χρησιμοποιούνται από άπειρα άτομα.

ε) Να περιποιείστε προσεκτικά και να συντηρείτε το εργαλείο. Ελέγχετε αν τα κινούμενα εξαρτήματα λειτουργούν άψογα, χωρίς να μπλοκάρουν, αν έχουν σπάσει ή έχουν υποστεί ζημιά εξαρτήματα τα οποία επηρεάζουν τον τρόπο λειτουργίας του ηλεκτρικού εργαλείου. Αντικαταστήστε αυτά τα χαλασμένα εξαρτήματα για επισκευή πριν τα χρησιμοποιήσετε. Η κακή συντήρηση των ηλεκτρικών εργαλείων αποτελεί αιτία πολλών ατυχημάτων. στ) Διατηρείτε τα εργαλεία κοπής κοφτερά και καθαρά. Προσεκτικά συντηρημένα κοπτικά εργαλεία οδηγούνται δυσκολότερα και ελέγχονται ευκολότερα. ζ) Χρησιμοποιείτε ηλεκτρικά εργαλεία, εξαρτήματα, παρελκόμενα εργαλεία κτλ. σύμφωνα με τις παρούσες οδηγίες. Λαμβάνετε υπόψη τις εκάστοτε συνθήκες και την υπό εκτέλεση εργασία. Η χρησιμοποίηση των ηλεκτρικών εργαλείων για εργασίες που δεν προβλέπονται γι' αυτά μπορεί να δημιουργήσει επικίνδυνες καταστάσεις.

5) Προσεκτικός χειρισμός και χρήση εργαλείων μπαταρίας

α) Φορτίζετε τις μπαταρίες μόνο με φορτιστές που προτείνονται από τον κατασκευαστή. Ένας φορτιστής που είναι κατάλληλος μόνο για ένα συγκεκριμένο τύπο μπαταριών δημιουργεί κίνδυνο πυρκαγιάς όταν χρησιμοποιηθεί με άλλες μπαταρίες. β) Χρησιμοποιείτε τα ηλεκτρικά εργαλεία μόνο με μπαταρίες που προορίζονται γι' αυτά. Η χρήση άλλων μπαταριών μπορεί να οδηγήσει σε τραυματισμό και να δημιουργήσει κίνδυνο πυρκαγιάς. γ) Κρατάτε τις μπαταρίες που δεν χρησιμοποιείτε μακριά από συνδετήρες, νομίσματα, κλειδιά, καρφιά, βίδες ή άλλα μικρά μεταλλικά αντικείμενα που μπορούν να βραχυκυκλώσουν τις επαφές της μπαταρίας. Ένα βραχυκύκλωμα των επαφών της μπαταρίας μπορεί να προκαλέσει εγκαύματα ή πυρκαγιά.

δ) Μια τυχόν εσφαλμένη χρησιμοποίηση μπορεί να οδηγήσει σε διαρροή υγρού από την μπαταρία. Αποφεύγετε κάθε επαφή με αυτό. Σε περίπτωση τυχαίας επαφής ξεπλύνετε με νερό. Σε περίπτωση που τα υγρά έρθουν σε επαφή με τα μάτια, πρέπει να ζητήσετε επιπλέον ιατρική βοήθεια. Διαρρέοντα υγρά μπαταρίας μπορεί να οδηγήσουν σε ερεθισμούς του δέρματος ή σε εγκαύματα.

6) Σέρβις α) Αναθέστε το ηλεκτρικό εργαλείο για επισκευή μόνο σε εκπαιδευμένο προσωπικό και με γνήσια ανταλλακτικά. Έτσι εξασφαλίζεται η διατήρηση της ασφάλειας του μηχανήματος.

Υποδείξεις ασφαλείας για κοπτικά μηχανήματα

Να υπολογίζετε πάντοτε ότι το ηλεκτρικό εργαλείο περιέχει δίσκο. Ο ανεπαρκής χειρισμός του κοπτικού μπορεί να οδηγήσει στην εκτόξευση δίσκων και να τραυματιστείτε. Να προσέχετε πάντοτε με το ηλεκτρικό εργαλείο εσείς ο ίδιος/η ίδια ή άλλα παρευρισκόμενα άτομα. Σε περίπτωση λάθος λειτουργίας ή εκτόξευσης ενός δίσκου που μπορεί να σας τραυματίσει, να μην ενεργοποιείτε το ηλεκτρικό εργαλείο πριν το ακουμπήσετε κάτω και ενώ είναι κάτω από κατεργασία τεμάχιο. Όταν το ηλεκτρικό εργαλείο δεν έχει επαφή με το υπό κατεργασία τεμάχιο, ο δίσκος μπορεί να αναπηδήσει από την υπό στερέωση θέση. Να διακόπτετε η σύνδεση του ηλεκτρικού εργαλείου στο δίκτυο ή στη μπαταρία όταν ο δίσκος σφηνώσει ή μέσα στο ηλεκτρικό εργαλείο. Όταν το κοπτικό είναι συνδεδεμένο, μπορεί να ενεργοποιηθεί κατά λάθος όταν θα αφαιρέσετε το σφηνωμένο δίσκο.

Να είστε προσεκτικός/προσεκτική όταν αφαιρείτε ένα σφηνωμένο σύστημα. Μπορεί να είναι ολισθηρό και το δίσκο να εκτοξεύσει με ορμή όταν προσπαθείτε να ξεσφηνώσετε το σύστημα. Μην χρησιμοποιείτε αυτό το κοπτικό για να στερεώνετε ηλεκτρικές γραμμές. Δεν είναι κατάλληλο για την εγκατάσταση ηλεκτρικών γραμμών, μπορεί να προκαλέσει ζημιά σε μόνωση ηλεκτρικών καλωδίων και να προκαλέσει έτσι ηλεκτροπληξία ή κίνδυνο πυρκαγιάς. Ασφαλίζετε το υπό κατεργασία τεμάχιο. Ένα υπό κατεργασία τεμάχιο συγκρατείται ασφαλέστερα με μια διάταξη σύσφιξης ή με μια μέγγενη ή με το χέρι σας. Μην ανοίγετε τη μπαταρία. Υπάρχει κίνδυνος βραχυκυκλώματος.

Προστατεύετε τη μπαταρία από φωτιά και υπερβολικές θερμοκρασίες, π.χ. επίσης και από συνεχή ηλιακή ακτινοβολία. Υπάρχει κίνδυνος έκρηξης.

Να χρησιμοποιείτε μόνο γνήσιες μπαταρίες της Bosch με την τάση που αναφέρεται στην πινακίδα κατασκευαστή. Σε περίπτωση που χρησιμοποιείτε άλλες μπαταρίες, π.χ. απομιμήσεις, ανακαινισμένες μπαταρίες ή μπαταρίες άλλων κατασκευαστών, υπάρχει κίνδυνος τραυματισμού και υλικών ζημιών από εκρηκτικές μπαταρίες.

Υποδείξεις ασφαλείας για φορτιστές

Μην εκθέτετε τη συσκευή στη βροχή και στην υγρασία. Η διείσδυση νερού σε ένα φορτιστή αυξάνει τον κίνδυνο ηλεκτροπληξίας.

Μην φορτίζετε άλλες μπαταρίες. Ο φορτιστής προορίζεται μόνο για τη φόρτιση μπαταριών της Bosch Akkus (NiCd/NiMH) με τις τιμές που αναφέρονται στα τεχνικά χαρακτηριστικά. Διαφορετικά υπάρχει κίνδυνος πυρκαγιάς και έκρηξης. Διατηρείτε το φορτιστή καθαρό. Η ρύπανση της συσκευής δημιουργεί κίνδυνο ηλεκτροπληξίας. Ελέγχετε πριν από κάθε χρήση το φορτιστή, το ηλεκτρικό καλώδιο και το φις. Μη χρησιμοποιείτε το φορτιστή σε περίπτωση που θα εκθέσετε κάποιες βάσεις ή ζημιές. Μην ανοίγετε ο ίδιος/η ίδια το φορτιστή, αλλά αναθέστε τον σε εξειδικευμένο εκπαιδευμένο τεχνικό προσωπικό για να τον επισκευάσει με γνήσια εξαρτήματα.

Χαλασμένοι φορτιστές, καλώδια και φις αυξάνουν τον κίνδυνο ηλεκτροπληξίας.

Μην αφήνετε το όργανο να λειτουργεί ενώ σε μια ευρεία επιφάνεια (π.χ. χαρτί, υφάσματα κτλ.) ή σε ευρύ περιβάλλον. Δημιουργείται κίνδυνος πυρκαγιάς εξαιτίας της θέρμανσης του οργάνου. Να επιβλέπετε τα παιδιά και να βεβαιώνεστε ότι δεν παίζουν με το όργανο.

Περιγραφή λειτουργίας

Διαβάστε όλες τις προειδοποιητικές υποδείξεις. Ελέγξτε κατά την προειδοποιητική υπόδειξη μήπως προκαλέσουν ηλεκτροπληξία, κίνδυνο πυρκαγιάς ή/και σοβαρό τραυματισμό.

Χρησιμοποιώντας το προϊόν

Το μηχάνημα προορίζεται για το κάψιμο χαρακτηριστικών, μονωτικού υλικού, υφασμάτων, λεπτών υλικών, θεραπειών και προϊόντων υλικών ενώ σε λείες ή προφανείς επιφάνειες. Το μηχάνημα δεν είναι κατάλληλο για το στέρεμα ενδυμάτων ή προϊόντων.

Η απαρίθμηση των απεικονιζόμενων στοιχείων αναφέρεται στην απεικόνιση του ηλεκτρικού εργαλείου στη σελίδα γραφικών.

1 Τροχιακός ρυθμιστής της προέλευσης Ισχύος Κρούσης 2 Σκανδάλη 3 Μπαταρία 4 Πλήκτρο αποσύνδεσης μπαταρίας 5 Μύτη καρωτικού 6 Φις φόρτισης του φορτιστή 7 Υποδοχή φόρτισης μπαταρίας 8 Δέσμη καυστήρα* 9 Δέσμη διχάλων* 10 Τεριστήρας 11 Μοχλός πανδαισίας γεμίστρας διχάλων 12 Αφαιρέσιμο προστατευτικό κάλυμμα για τη μύτη του καρωτικού

*Εξαρτήματα που απεικονίζονται ή περιγράφονται δεν περιέχονται στα τυπικά συσκευασία. Για τα προαιρετικά εξαρτήματα κοιτά το πρόγραμμα εξαρτημάτων.

Τεχνικά χαρακτηριστικά

Kapφωτικό μηαταρίας	PTK 3,6 V
Αριθμός ευρετηρίου	3 603 J68 8..
Ονομασική τὰση	V=3,6
Αριθμός κρούσεων	min-130
Πλάτος διχάλων	mm11,4
Μήκος διχάλων	mm6-14
Καρφίαι	mm14
μέγιστο περιεχόμενο γεμιστήρα	100
Βάρος σύμφωνα με EPTA-Procedure 01/2003	kg1,2
Φόρτιστής
Αριθμός ευρετηρίου (EU)	2 607 224 789
(UK)	2 607 224 791
(AUS)	2 607 225 173
Xρόνος φόρτιαής	h5-6
Παραλούμενa va προσεξετε οτον αριθμό ευρετηρίου στην πιναίδα καταλεύσαιτή του ηλεκτρικό εργαλείου σας. Ει εμορικόιχαρατηρισμοι σρισμένων ηλεκτρικών εργαλείων μηροείναν σαβαύρου.

Πληροφορίες για θόρυβο και δονήσεις

Οι τιμές μέτρησης εξακριβώθηκαν σύμφωνα με την προδιαγραφή EN 50144.

Η χαρακτηριστική στάθμη ακουστικής πίεσης του μηχανήματος εξακριβώθηκε σύμφωνα με την καμπύλη και ανέρχεται σε 78 dB(A).

Ανασφάλεια K=3dB.

Όταν εργάζεστε η στάθμη θορύβου προβλέπεται να ξεπεράσει τα 80 dB(A).

Φοράτε ωτασπίδες!

Η χαρακτηριστική δόνηση χεριού-μπράτσου είναι μικρότερη από 2,5 m/s².

Άνω συμβατότητας CE

Δηλώνουμε υπεύθυνα ότι το προϊόν που περιγράφεται στα Τεχνικά χαρακτηριστικά εκπληρώνει τους εξής κανόνες ή κατασκευαστικές ουσίες: EN 60745 (Υποδοχή βαστάζας) και EN 50144 (Ορθότητα μεταλλίων) σύμφωνα με τις διατάξεις των οδηγιών 2006/95/ΕΚ, 2004/108/ΕΚ, 98/37/ΕΚ (έως 28.12.2009), 2006/42/ΕΚ (από 29.12.2009).

Γενικός απευθυνόμενος από: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen

CC05

Φόρτιση μπαταρίας (βλέπε εικόνα A)

Μια καινούργια μπαταρία, ή μια μπαταρία που δεν χρησιμοποιήθηκε για ένα μεγάλο χρονικό διάστημα αποκτά την πλήρη χωρητικότητά της μετά από περίπου 5 κύκλους φόρτισης-εκφόρτισης.

Να μην φορτίζετε την μπαταρία αμέσως μετά από κάθε χρήση του ηλεκτρικού εργαλείου. Αν δέχεστε να χρησιμοποιήσετε μια μπαταρία για πολύ καιρό, τότε να την φορτίζετε μόνο πριν την χρησιμοποιήσετε.

Για να αφαιρέσετε την μπαταρία 3 πατήστε τα πλήκτρα αποδεσμεύοντας 4 και βγάλτε την μπαταρία από το ηλεκτρικό εργαλείο τραβώντας την από την πίσω πλευρά. Μην χρησιμοποιείτε βία.

Τοποθετήστε την μπαταρία 3 στην υποδοχή προστασίας μπαταρίας 7. Τοποθετήστε το ρύγχος του φορτιστή στην υποδοχή μπαταρίας 7.

Η μπαταρία είναι εξοπλισμένη με μια διάταξη επιτήρησης της θερμοκρασίας με αισθητήρα NTC, η οποία περιορίζει την φόρτιση της μπαταρίας εντός μιας περιοχής θερμοκρασίας από 0 °C έως 45 °C. Μ' αυτόν τον τρόπο επιτυγχάνεται η αύξηση της διάρκειας ζωής της μπαταρίας.

Ένας σημαντικά μειωμένος χρόνος λειτουργίας μετά τη φόρτιση σημαίνει ότι η μπαταρία εξαντλήθηκε και πρέπει να αντικατασταθεί.

Δώστε προσοχή στις υποδείξεις απόσυρσης.

Το γεμιστήρα (βλέπε εικόνες B-C)

Βγάλτε την μπαταρία από το ηλεκτρικό εργαλείο πριν διεξάγετε κάποια εργασία σ' αυτό. Χρησιμοποιείτε πάντοτε γνήσια εξαρτήματα της Bosch. Τα τμήματα ακριβείας του καρβουδιού, οδηγούς γεμιστήρας, ροδέλας και κανάλια, είναι εναρμονισμένα με τα δίχτυα, τα καρφιά και τις κονίλες της Bosch. Οι άλλοι κατασκευαστές χρησιμοποιούν διαφορετικές ποιότητες χάλυβα και κραμάτων. ● Πατήστε το μοχλό μανδάλωσης 11 και κρατήστε τον πατημένο. Τραβήξτε έξω το γεμιστήρα 10. Για να μπορέσει να τραβηχτεί το γεμιστήρα 10 προς τα έξω πρέπει το προστατευτικό 12 να είναι οπωσδήποτε τοποθετημένο επάνω στο καρβουδάκι 5 με την αριστερή πλευρά προς τα πάνω, όπως φαίνεται στην Εικόνα. 3 Περάστε τη δεξιά γωνία των δίχτυων 9 ή τη δεξιά γωνία καρφιών 8. Όταν περνάτε τη δεξιά γωνία καρφιών να κρατάτε το καρφί και το γλωσσίδι, για να ακουμπάνε τα καρφιά στο πλευρικό τοίχωμα. Θωρήστε το γεμιστήρα 10 τέρμα προς τη βάση του καρβουδιού 5 και πατήστε το μοχλό ανταπόδωσης 11 μέχρι να ασφαλίσει.

Λειτουργία

Έλεγχος

Τοποθέτηση των μπαταριών

Εισαγάγετε οπτική μπαταρία 3 στη σχισμή μέχρι να ακουστεί «κλικ» με τη σχάρα. Ασφαλίστε τη στο σημείο.

Θέση σε λειτουργία και εκτός λειτουργίας

Ακουμπήστε τη μύτη του καρφωτικού 5 πρώτα στο υπό κατεργασία τεμάχιο και βάλτε το λίγο χαμηλότερα. Πατήστε ακολουθώντας την ασφάλεια 2 και αφήστε την αμέσως.

Με την κίνηση της μύτης του καρφωτικού 5 είναι συνδεδεμένος ένας αποκλεισμός για τυχόν αξιακής ενεργοποίησης συνδέσεις περιπτώσεων κατά άλλες στιγμές της ασφάλειας 2.

Προεπιλογή της δύναμης κρούσης

Με τον τροχό ρύθμισης δύναμης κρούσης 1 μπορείτε να προεπιλέξετε τη βαθμίδα της επιθυμητής δύναμης κρούσης.

Η απαιτούμενη δύναμη κρούσης εξαρτάται από το μήκος των βιδών και την ανθεκτικότητα του υλικού. Ο καλύτερος τρόπος για να ακριβώσετε τη ρύθμιση της δύναμης κρούσης είναι πρακτική δοκιμή.

Υποδείξεις εργασίας

Μ' αυτό το ηλεκτρικό εργαλείο δεν μπορείτε να σφίξετε βίδες με διάμετρο 19 mm. Γι' αυτό μη χρησιμοποιήσετε το ηλεκτρικό εργαλείο για τη στερέωση επενδύσεων οροφών με συνδετήρες προφίλ ή με αρμοσυνδετήρες.

Μην ενεργοποιείτε το ηλεκτρικό εργαλείο με αδειανή μπαταρία. Έτσι αποφεύγετε την οξείδωση του επαναφορτιστή. Όταν τελειώνετε την εργασία σας, να βάζετε τον τροχό προεπιλογής δύναμης κρούσης 1 στη χαμηλή θέση για να ελαττώσετε τη φθορά του ελατηρίου.

Αφαίρεση προστατευτικού καλύμματος από τη μύτη του καρφωτικού (βλέπε εικόνα C)

Για να κατεργαστείτε ευαίσθητες επιφάνειες, π.χ. λεπτά φύλλα, πρέπει να περάσετε το προστατευτικό κάλυμμα 12 στη μύτη του καρφωτικού 5.

Συντήρηση και Service

Συντήρηση και καθαρισμός

Βγάζετε το μαχαίρι από το ηλεκτρικό εργαλείο πριν διεξάγετε κάποια εργασία σε αυτό. Διατηρείτε το ηλεκτρικό εργαλείο και τις σχισμές αερισμού καθαρά για να μπορείτε να εργάζεστε καλά και ασφαλώς.

Αν παρ' όλες τις επιμελείς ελέγχους και συντήρηση το ηλεκτρικό εργαλείο σταματήσει κάποτε να λειτουργεί, τότε η επισκευή του πρέπει να ανατεθεί σε ένα εξουσιοδοτημένο συνεργείο για ηλεκτρικά εργαλεία της Bosch.

Όταν ζητάτε διαφορετικές πληροφορίες ή όταν παραγγέλνετε ανταλλακτικά πρέπει να αναφέρετε οπωσδήποτε τον 10ψήφιο αριθμό ευρετηρίου που αναγράφεται στην πινακίδα κατασκευαστή.

Service και σύμβουλος πελατών

Για σέρβις ανατρέξτε στις οδηγίες που σχετίζονται με την επισκευή και τη συντήρηση του προϊόντος, καθώς και για τα αντίστοιχα ανταλλακτικά. Λεπτομερή σχέδια και πληροφορίες για τα ανταλλακτικά βρείτε στην ηλεκτρονική διεύθυνση:

www.bosch-pt.com

Η ομάδα συμβούλων της Bosch σας υποστηρίζει με ευχαρίστηση όταν έχετε ερωτήσεις σχετικά με την αγορά, τη χρήση και τη ρύθμιση των προϊόντων και ανταλλακτικών.

Ελλάδα

Robert Bosch A.E.

Κηφισού 162

12131 Περιστέρι-Αθήνα

Τηλ.: [phone] ΚΕΝΤΡΟ

Τηλ.: [phone] - 83 ΚΕΝΤΡΟ

Φαξ: [phone]

Φαξ: [phone]

www.bosch.gr

ABZ Service A.E.

Τηλ.: [phone] - 378 SERVICE

Φαξ: [phone]

Ανουπόν

Τα ηλεκτρικά εργαλεία, τα εξαρτήματα και οι συσκευασίες πρέπει να ανακυκλώνονται με τρόπο φιλικό προς το περιβάλλον.

Μόνο για χώρες της ΕΕ:

Μην πετάτε τα ηλεκτρικά εργαλεία στα απορρίμματα του σπιτιού σας! Σύμφωνα με την Κοινοτική Οδηγία 2002/96/ΕΚ σχετικά με τις παλιές ηλεκτρικές και ηλεκτρονικές συσκευές και τη μεταφορά της

οδηγίας αυτής σε εθνικό δίκαιο, υποχρεωτικά τα άχρηστα ηλεκτρικά εργαλεία να συλλέγονται ξεχωριστά για να ανακυκλωθούν με τρόπο φιλικό προς το περιβάλλον.

Μπαταρίες/Επαναφορτιζόμενες μπαταρίες:

Ni-Cd: Νικέλιο-Κάδμιο

Προσοχή: Αυτές οι μπαταρίες περιέχουν κάδμιο, ένα ισχυρό δηλητηριώδες μέταλλο.

Ni-MH: Νικέλιο-υδρίδιο μετάλλου

Οι μπαταρίες/οι επαναφορτιζόμενες μπαταρίες θα απορρίπτονται στο τέλος της ωφέλιμης ζωής τους, είτε στο φως είτε στο νερό. Οι μπαταρίες/οι επαναφορτιζόμενες μπαταρίες πρέπει να συλλέγονται και να ανακυκλώνονται ή να απορρίπτονται με τρόπο φιλικό προς το περιβάλλον.

Μόνο για χώρες της ΕΕ:

Σύμφωνα με την Οδηγία 91/157/ΕΟΚ, οι χαλασμένες ή αναλωμένες μπαταρίες / οι επαναφορτιζόμενες μπαταρίες πρέπει να ανακυκλώνονται.
