PTK 3.6 V - Elektrisk hæftemaskine BOSCH - Gratis brugsanvisning og manual
Find enhedens vejledning gratis PTK 3.6 V BOSCH i PDF-format.
| Mærke | BOSCH |
| Model | PTK 3.6 V |
| Kategori | Trådløs hæftepistol |
| Nominalspænding | 3,6 V |
| Slag pr. minut | 30 pr. minut |
| Hæfteklammebredde | 11,4 mm |
| Hæfteklammelængde | 6 – 14 mm |
| Søm længde | 14 mm |
| Magasinkapacitet | 100 hæfteklammer eller søm |
| Vægt (ifølge EPTA) | 1,2 kg |
| Batteritype | Ni-Cd/NiMH (genopladeligt Bosch) |
| Opladningstid | 5 – 6 timer |
| Indstilling af slaghastighed | Forudindstillingshjul (flere trin) |
| Tilsigtet brug | Hæftning af pap, isolering, stof, læder på træ |
| Sikkerhed | Bevægelig næse mod utilsigtet udløsning |
| Medfølgende tilbehør | Lader, aftagelig beskyttelsesdæksel |
| Vedligeholdelse | Rengør ventilationsåbninger, hold tørt |
| Eftersalgsservice | Reparation hos autoriseret Bosch servicecenter |
| Garanti | CE-overensstemmelse, standarder EN 50144 / EN 60335 |
Ofte stillede spørgsmål - PTK 3.6 V BOSCH
Brugerspørgsmål om PTK 3.6 V BOSCH
0 spørgsmål om dette apparat. Besvar dem du kender, eller stil dit eget.
Stil et nyt spørgsmål om dette apparat
Download vejledningen til din Elektrisk hæftemaskine i PDF-format gratis! Find din vejledning PTK 3.6 V - BOSCH og tag din elektroniske enhed tilbage i hånden. På denne side er alle dokumenter nødvendige for brugen af din enhed offentliggjort. PTK 3.6 V af mærket BOSCH.
BRUGSANVISNING PTK 3.6 V BOSCH

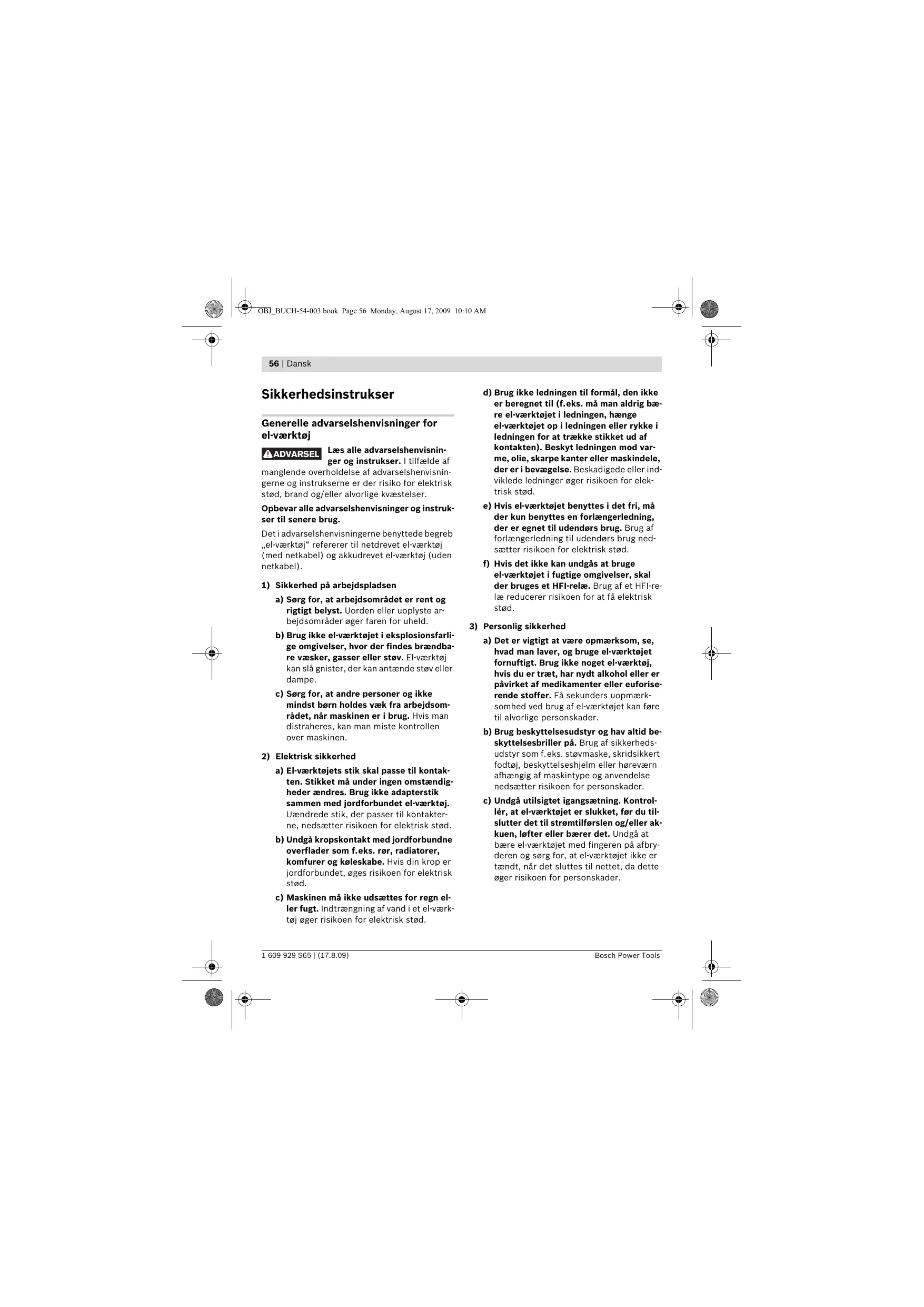

Sikkerhedsinstrukser
Generelle adverselshenvisninger for el-værktøj
ADVARSEL
Læs alle advarselshenvisninger og instrukser. I tilfælde af
manglende overholdelse af advarselshenvisin-gerne og instrukserne er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelter.
Opbevar alle adverselshenvisninger og instrukser til senere brug.
Det i advanselshenvisingerne benyttede begrē „el-værktøj“ refererer til netdrevet el-værktøj (med netkabel) og alkudrevet el-værktøj (uden netkabel).
1) Sikkerhed på arbejdspladsen
a) Sorg for, at arbejdssomradyet er rent og rigtigt belyst. Uorden ell er uoplyste arbejdssomrader oger faren for uheld.
b) Brug/DDEel-vektjEkspliosionsfarlige omgivelser, hvor der findes braendbarere vasker, gasser erler stov. El-vaektj kan sla gnister, der kan antaende stov ell dampe.
c) Sørg for, at andre personer og ikke mindst børn holdes væk fra arbejdssområdet, narr maskinen er i brug. Hvis man distraheres, kan man miste kontrollen over maskinen.
2) Elektrisk sikkerhed
a) El-værktøjets stik skal passer til kontak- ten. Stikket mä under ingen omstændigheder ændres. Brug ikke adapterstik sammen med jord forbundet el-værktoj. Uændrede stik, der passer til kontakterne, nedsætter risikoen for elektrisk stød.
b) Undgå kropskontakt med jordforbundne overflader som f.eks. rør, radiatorer, komfurer og koleskabe. Hvis din krop er jordforbundet, øges risikoen for elektrisk stød.
c) Maskinen mä ikke udsættes for regn el-ler fugt. Indtrængning af vand i et el-værktj oger risikoen for elektrisk stød.
d) Brug/DDie ledingen til formal, den ikke er beregnet til (f.eks. ma man aldrig bae el-varktojet i ledingen, hange el-varktojet op i ledingen aller rykke i ledingen for at trakte stikket ud af kontakten). Beskyt ledingen mod varme, olie, skarpe kanter aller maskindele, der er i bevagelse. Beskadigede aller indiviklede ledinger oger risikoen for elektrisk stod.
e) Hvis el-værktjoet benyttes i det fri, ma der kun benyttes en forlangerledning, der er egnet til udendors brug. Brug af forlangerledning til udendors brug ned-sætter risikoen for elektrisk stød.
f) Hvis det/DDke kan undgAs at bruge el-varktojet i fugtige omgvelser, skal der bruges et HFI-relae. Brug af et HFI-relae reducerer risikoen for at f'a elektrisk stod.
3) Personlig sikkerhed
a) Det er vigtigt at vare opmaerksom, se, hvad man laver, og bruge el-varktojet fornuftigt. Brug/DDke noget el-varktoj, hvis du er træt, har nydt alkohol uller er pavirket af medikamenter ull euforiserende stoffer. Ff sekunders uopmaerksohmhed ved brug af el-varktojet kan fere til alvorlige personskader.
b) Brug beskyttelsesudstyr og hav altid beskyttelsesbriller pa. Brug af sikkerhedsudstyr som f.eks.stovmaske, skridsikkert fodtoj, beskyttelseshjelm ellr horeværn afhaengig af maskintype og ancendelse nedsætter risikoen for persorskader.
c) Undgå utilsigtet igangsætning. Kontroller, at el-værktøjet er slukket, for du tilslutter det til strømtilforslen og/eller akkuen, lfterller bærer det. Undgå at barele el-værktøjet med fingeren på afbryderen og sorg for, at el-værktøjet ikke er tændt,ningar det slutters til nettet, da dette øger risikoen for personskader.
d) Gör det til en vane altid at fjerne indstellingsværktøj aller skruenøgle, for el-værktøj tændes. Hvis et stykke værktøj aller nøgle sidder i en roterende maskindel, er der risiko for persorskader.
e) Undgå en anormal legemsposition. Sørg for at stå sikkert, mens der arbejdes, og kom/DD balance.Dermed har du bedre muligheder for at kontrollere el-værktoget, hvis der skulle opstä uvente de situationer.
f) Brug egnet arbejdstoj. Undgå lõse be-klaedningsgenstande eller smykker. Hold här, tøj og handsker væk fra dele, der be-væger sig. Dele, der er i bevægelse, kan gribe fat i Iøstsiddende tøj, smykker ell- langt här.
g) Hvis stovudsgunings- og opsamlingsud-styr kan monteres, er det vigtigt, at dette tilsluttes og benyttes korrekt. Brug af en stovopsugning kan reducere stv-maengden og dermed den fare, der er forbundet stv.
4) Omhyggelig omgang med og brug af el-værktøj
a) Undgå overbelastning af maskinen. Brug altid et el-vektj, der er beregnet til det stykke arbejde, der skal udføres. Med det passende el-vektj arbejder man bedst og mest sikkert inden for det angivne effektomåde.
b) Brug/DDE t el-vaerktj, hvis afbryder er defekt. Et el-vaerktj, der ici kon startes og stoppes, er farlig og skal repareres.
c) Træk stikket ud af stikkontakten og/eller fjern akkuen, inden maskinen indstilles, der skiftes tilbehørsdele, eller maskinen lægges fra. Disse sikkerhedsforanstaltninger forhindrer utilsigtet start af el-værktøjet.
d) Opbevar ubenyttet el-vaerktoj.uden for borns rækkevidde. Lad aldrig personer, der/DD er fortrolige med maskinen ell er畸形 har gennemlaest disse instrukser, benytte maskinen. El-vaerktoj er farligt, hvis det benyttes af ukyndige personer.
e) El-værktøjet brøvvedligeholds omhyg geligt. Kontroller, om bevgelige maskindele fungerer korrekt og ikke sidder fast, og om delene er brækket eller beskadiget, säledes at el-værktøjets Funktion påvirkes. Få beskadigede dele repareret,inden maskinen tages i brug. Mange uheld skyldes därlicht vedligeholdte el-værktøjer.
f) Sorg for, at skareværktøjer er skarpe og rene. Omhyggeligt vedligeholdte skareværktøjer med skarpe skerekanter sætter sig ikke sa hurtigt fast og er nemmere at føre.
g) Brug el-værktoj, tilbehør, indsatsværktoj osv. ith. disse instrukser. Tag hensyn til arbejdsforholdene og det arbejde, der skal udfores. Anvendelse af el-værktoget til formal, som ligger utden for det fastsatte anvendelsesomrade, kan fore til farlige situationer.
5) Omhyggelig omgang med og brug af akku-værktj
a) Oplad kun akku'er i ladeaggregater, der er anbefalet af fabrikanten. Et ladeaggregat, der er egnet til en bestemt type batterier, mA不信 benyttes med andre batterier - brandfare.
b) Brug kun de akku'er, der er beregnet til el-varktojet. Brug af andre akku'er oger risikoen for personskader og er forbundet med brandfare.
c) Ikke benyttede akku'er må ikkekommen i berøring med kontorclips, ønnter, nog-ler, sørm, skruer aller andre små metalgenstande, da disse kan kortslutte kontakterne. En kortslutting mellem batteri-kontakterne øger risikoen for perskader i form af forbrændinger.
d) Hvis akku'en anvendes forkert, kan der slippe vaeske ud af akku'en. Undga at komme i kontakt med denen vaeske. Hvis det alligevel skulle ske, skylles med vand. Sg lage, hvis vaesken kommer i ojnene. Akku-vaeske kan give hudirritati on ellor forbrandinger.
6) Service
a) Sorg for, at el-værktj kun repareres af kvalificerede fagfolk og at der kun benytes originale resededele. Demed sikres storst mulig maskinsikkerhed.
Sikkerhedsinstrukser til akkudrevet inddrivningsværktøj
Gå altid ud fra, at el-veerktøjet har klemmer. En sorgløs handtering af inddrivningsveerktøjet kan fore til en uventet udskydning af klemmer, hvilket kan fore til kvæstelser.
Ret-iele-varktojtmoddigsellerandre personer,derbefindersiginahreden.En uventetudlosningforertiludskydningafen klemme,hvilketkanforeltkvastelser.
Betjen ikke el-værktøjet, for det er anbragt fast på emnet. Har el-værktøjet ikke nogen Kontakt med emnet, kan klemmen prelle af fastgorelsestedet.
Afbryd el-vaerktoget fra nettet aller akkuen, hvis klemmen sidder i klemme i el-vaerktoget. Er inddrivningsværktoget tilsluttet, kan man fejlagtigt kommt til at betjene det i forbindelse med fjernelse af en fastklemt klemme.
Vær forsigtig,ningen en fastsiddende klemme skal fjernes. Systemet kan vare spændt og klemmen stodes kraftigt ud, mens du forsø-ger at afhjælpé fastklemmingen.
Brug ikke dette inddrivningsværktøj til at fastgøre elektriske ledninger. Det er ikke eg-net til at installere elektriske ledninger, det kan beskadige isoleringen af elektriske kab-ler og således fore til elektrisk stød og brand-fare.
Sikr emnet. Et emne holds bedre fast med spændeanordninger eller skruestik end med händen.
Aben icke akkuen. Fare for kortslutning.
Beskyt akuyen mod varme (f.eks. og-sa mod varige solstraler og brand).
Fare for eksplosion.
Anvend kun originale akkuer fra Bosch, der skal have den spænding, der er angivet på dit el-værktøjs typeskilt. Bruges andre akkuer som f.eks. afterligninger, istandsatte akkuer aller fremmede fabrikater er der fare for kvæstelser amat tingskader, da akkuerne kan eksplodere.
Sikkerhedsforskrifter for ladeaggregater
Ladeaggregatematikkeudsættes for regn eller fugtighed. Indtraengning af vand i ladeaggregatet oger risikoen for elektrisk stød.
Lad-ieke fremmede akkuer. Ladeaggregatet er kun beregnet til ladning af Bosch akkuer (NiCd/NiMH) med de spændinger, der er an-givet i de tekniske data. Ellers er der fare for brand og eksplosion.
Renhold ladeaggregatet. Snavs oger faren for elektrisk stød.
Kontroller ladeaggregat, kabel og stik for brug. Anvend ikke ladeaggregatet, hvis det er beskadiget. Forsøg ikke at Åne ladeaggregatet og sorg for at det repareres af kvalificerede fagfolk, og at der kun benyttes originale reservedele. Beskadigede ladeaggregater, kabler og stik øger risikoen for elektrisk stød.
Anvend/DDladeaggregatet plet brandbar undergrund (f.eks.papir,tekstiler osv.)elleribrandbareomgivelser.Paspa!Ladeaggregatetblivervarmtunderopladningen. Brandfare!
Sorg for, at børn er under opsyn og sikre, at børn ikke spiller med ladeaggregatet.
Funktionsbeskrivelse
Laes alle advarselshenvisninger og instrukser. I tilfælde af manglende overholdelse af advarselshenvisningerne og instrukserne er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelter.
Beregnet anvendelse
Værktøjet er beregnet til at hæfte pap, isoleringsmaterialie, stoffer, folie, læder og lignende materialier på en undergrund af træ eller træligendene materiale. Værktøjet er ikke egnet til at fastgøre væg-ller loftsbeklaedninger.
Nummeringen af de illustrterede componenter refererer til illustrationen af el-værktoget på illustrationssiden.
1 Hjul til indstilling af slagkraft
2 Udløser
3 Akku
4 Akku-udloserknap
5 Maskinnaese
6 Ladestik til ladeaggregat
7 Akku-ladeskal
8 Sømråkker
9 Klammerækker
10 Magasin
11 Lasearm til klemmemagasin
12 Aftagelig beskyttelseskappe til maskinnæse
- Tilbehør, som er illustrreret og beskrevet i betjenningsvejledningen, er/DDke indeholdt i leveringen. Det fuldstandige tilbehør.findes i vores tilbehørsprogram.
Stoj-/vibrationsinformation
Måleværdier er beregnet iht. EN 50144.
Maskinens A-vaegtede lydtrykniveau er typisk 78 dB(A). Usikkerhed K=3 dB.
Stovniveauet under arbejdet kan overskride 80 dB(A).
Brug horevaern!
Hand-arm-vibrationen er typisk under 2,5m / s^2
Tekniske data
| Akku-hæftemaskine | PTK 3,6 V | |
| Typenummer | 3 603 J68 8.. | |
| Nominel spænding | V= | 3,6 |
| Slagtal | min-1 | 30 |
| Klammebredde | mm | 11,4 |
| Klammelængde | mm | 6-14 |
| Søm | mm | 14 |
| max. magasin-volumen | 100 | |
| Vægt svarer til EPTA-Procedure 01/2003 | kg | 1,2 |
| Ladeaggregat | ||
| Typenummer(EU) | 2 607 224 789 | |
| (UK) | 2 607 224 791 | |
| (AUS) | 2 607 225 173 | |
| Ladetid | h | 5-6 |
| Se typenummer på el-værktøjets typeskilt. Handelsbeteŋnelserne for de enkelte el-værktøjer kan variere. | ||
Overensstemmelseserklaering
Vi erklærer under almindeligt ansvar, at det produit, der er beskrevet under „Tekniske data“, er i overensstemmelse med følgende standarder eller normative dokumenter: EN 50144 (akku-enhed) og EN 60335 (akku-ladeaggregat) iht. bestemmelsene i direktiverne 2006/95/EF, 2004/108/EF, 98/37/EF (indtil 28.12.2009), 2006/42/EF (fra 29.12.2009).
Teknisk dossier hos: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen
05
Opladning af akku (se Fig. A)
En ny akkumulator aller en akkumulator, der ikke har varet brugt i laengere tid, yder først fuldkapacitet after ca. 5 opladninger og afladninger.
Lad/DD: akkuer, hver gang de har vaeret i brug. Lad fRst akkuer, der har vaeret opbevarret i Iaengere tid, nar de skal bruges.
Akkuen tages ud 3 ved at trykke pa uDLserknappen 4 og trække akkuen bagud ud af el-værktø-jet. Undg#a brug af vold.
Anbring akkuen 3 i akku-ladeskålen 7. Sæt lade-aggregatets ladestik 6 i bøsningen på akku-ladeskålen 7.
Akkuen er udstyret med en NTC-temperatuvervågning, som kun tillader en opladning i temperaturområdet mellem 0^ og 45^ . Derved opnas en hj levetid for akkuen.
Nár driftstiden pr. opladning forkortes væsentligt, er det tegn pà, at akkuerne er slidt op og skal udskiftes.
Laes og overhold henvisningerne mhr. bortskaf-felse.
Magasin fyldes op (se Fig. B-C)
Tag akkuen ud af el-værktoget, før der udfores arbejde pa det.
Brug kun originalt tilbehør fra Bosch. Præci-sionsdelene på hæftemaskinen som f.eks. magasin, støder og skudkanal er afstemt efter klammer, sm og stifter fra Bosch. Andre fabrikanter benytter andre stålkvaliteter og dimensioner.
Tryk på lasearmen 11 og hold den trykket ned.
Træk magasinet 10 ud. Du kan kun trække magasinet 10 ud, his be-skyttelseskappen 12 er sat på maskinnaesen 5 (som vist på billedet) med den Åbne side bagud.
Læg klemmerækken 9 eller somrækken 8 i. Hold hæftemaskinen en smule på skrå,ningar somrækkenLAGGES i8,sasommene ligger op ad sidevæggen.
Skub magasinet 10 helt ind i maskinnaesen 5 og tryk på lasearmen 11, til den falder i hak.
Brug
Ibrugtagning
Isaet akku
Anbring den ladede akku 3 i grebet, til den falder rigtigt i hak og flugter med grebets kant.
Taend/sluk
Anbring forst maskinnaesen 5 fast pa emnet, til donne er trykket et par millimeter ind. Tryk herefter kort pa udloseren 2 og slip den igen.
Udlsersparren, der er koblet med den bevage-lige maskinnase 5, forhindrer en utilisitet ud-losning af skud, hvis man ved et tilfaelde skullekommen til at trykke pa udlseren 2.
Indstilling af slagkraft
Stillehjulet til indstilling af slagkraft 1 bruges til at forindstille den nødvendige slagkraft i trin.
Den ndvendige slagkraft afhanger af, hvor lang klammerne og sommene er og hvor fast materialet er. Den optimale indstilling af slagkraften finder man bedst frem til ved at prove sig frem.
Arbejdsvejledning
Til dette el-værktog kan man ikke bruge 19 mm-klammer. Brug derfor ikke el-værktoget til at fastgore loftsbeklaedninger med profiltræ-/fugebeslag.
Undgà tomme skud, da slagstemplet ellers slides hurtigere. Nár arbejdet er færdigt, stilles slagkraften på en lavere værdi med hjulet til ind-stilling af slagkraft 1 for at aflaste spændefjederen.
Aftagelig beskyttelseskappe til maskinnæse (se Fig. C)
Til behandling af sarte overflader som f.eks. folie anbringes den aftagelige beskyttelseskappe 12 pa maskinnæsen 5.
Tag akkuen ud af el-varktojet, f#r der udfores arbejde pa det.
- El-værktøj og el-værktøjets ventilationsabninger skal altid holdes rene for at sikre et godt og sikkert arbejde.
Skulle el-værktøjt trods omhyggelig fabrikation og kontrol holde op med at fungere, skal reparatien udfores af et autoriseret serviceværksted for Bosch-elektrovræktj.
El-vaerkjets 10-cifrede typenummer (se typeskilt) skal altid angives ved foresporgsler og bestilling af reservedele.
Kundeservice og kunderadgivning
Kundeservice besvarer dine sporgsmål vedr. reparation og vedligeholdelse af dit produit samt reservationele. Reservedelstegninger og informationer om reservationele findes øgså under:
www.bosch-pt.com
Bosch kundeservice-team vilGPC hjelpe dig med at besvare sporgsmal vdr. kob, anvendelse og indstilling af Produkter og tilbehør.
Dansk
El-værktj, tilbehør og emballage kal genbruges på en miljøvenlig måde.
Gælder kun i EU-lande:
Smid ici el-vaerktj ud sammen med det almindelige husholdningsaffald!
Iht. det europaeiske direktiv
2002/96/EF om affald af elektrisk og elektronisk udstyr skal kasse-
ret elektrisk udstyr indsamles separat og genbruges iht. geldende miljforskrifter.
Akkuer/batterier:
Pas pà: Disse akkuer indeholder cadmium, som er et meget giftigt tungmetal.
Ni-MH: Nikkel-metalhydrid
Gamle akkuer/batteri ma icke smides ud sammen med det almindelige hushholdningsaffald, ejheller brandes ellsmides i vandet. Akkuer/batterier skal indsamles, genbruges ellbertskaffes iht. geldende milfoforskifter.
Gælder kun i EU-lande:
Iht. direktivet 91/157/EØF skal defekte aller brugte akkuer/batterier genbruges.
Ret til ændringer forbeholds.
