PTK 14 E - Elektrisk hæftemaskine BOSCH - Gratis brugsanvisning og manual

Produkttype	Elektrisk hæftemaskine
Mærke	BOSCH
Model	PTK 14 E
Nominel spænding	230/240 V
Beskyttelsesklasse	II
Slagfrekvens	30 slag/min
Intermitterende drift	15 min
Hæftebredde	11,4 mm
Hæftelængde	6 til 14 mm
Sømlængde	14 mm
Magasinkapacitet	100 hæfter
Vægt	1,1 kg
Lydtryksniveau	83 dB(A)
Vibrationsværdier	< 2,5 m/s²
Funktioner	Enkelthæftning, Duotac, forvalg af slagkraft
Sikkerhed	Sikkerhedsnæse, sikkerhedsudløser, isolering klasse II
Medfølgende tilbehør	Hæfteskinne, støttefod, afstandsstykke
Vedligeholdelse	Regelmæssig rengøring af ventilationsåbninger, tag stikket ud før vedligeholdelse
Kundeservice	Bosch: Frankrig 01 43 11 90 06, Belgien +32(0)70/225565, Schweiz 044/8471512
Fremstillingsland	Ikke oplyst

Ofte stillede spørgsmål - PTK 14 E BOSCH

Hvordan lades hæftemagasinet?

Tryk lateralt på de riflede overflader på magasinets trykstang (3) og træk magasinet (11) ud. Indsæt hæftebåndet (10) eller søm (9). Til søm skal du holde hæftemaskinen let på skrå. Skub magasinet ind, indtil låsen klikker på plads.

Hvordan bruges Duotac-funktionen?

Skub Duotac-kontakten (8) opad for at arbejde med to hæfter samtidigt. Denne funktion forhindrer rivning af fine stoffer eller ark. Til et søm skubbes kontakten nedad.

Hvilke typer hæfter skal bruges?

Brug kun originalt Bosch-tilbehør. Hæfterne skal have en bredde på 11,4 mm og en længde på 6 til 14 mm. Godkendte søm måler 14 mm. Brug ikke 19 mm hæfter.

Hvordan justeres slagkraften?

Drej forvalgsrattet (2) til det ønskede niveau. Kraften afhænger af hæfternes længde og materialets hårdhed. Se tabellen i vejledningen for anbefalede indstillinger. Efter brug skal du indstille til en lav værdi for at aflaste fjederen.

Hvad er de vigtige sikkerhedsinstruktioner?

Bær beskyttelsesbriller og høreværn. Ret aldrig apparatet mod personer eller dyr. Hold fingrene væk fra hæftemaskinens næse. Tag altid stikket ud før justering eller vedligeholdelse. Brug en fejlstrømsafbryder udendørs.

Hvordan rengøres hæftemaskinen?

Før rengøring, tag stikket ud af stikkontakten. Rengør regelmæssigt ventilationsåbningerne med en pensel. Hold værktøjet rent for at sikre sikker og pålidelig drift.

Hvor findes reservedele?

Reservedele fås hos autoriseret Bosch kundeservice. Opgiv det 10-cifrede artikelnummer på typeskiltet. Du kan også besøge www.bosch-pt.com for eksploderet tegninger.

Hvad gør man ved hæftestop?

Tag stikket ud af apparatet. Åbn magasinet ved at trykke på trykstangen (3) og træk magasinet ud. Fjern forsigtigt det fastklemte hæfte. Kontrollér, at hæfteskinnen er ren, og sæt den tilbage.

Kan man bruge søm med denne hæftemaskine?

Ja, hæftemaskinen accepterer søm på 14 mm længde. Brug specifikke sømbaner. Duotac-funktionen er ikke mulig med søm.

Hvordan opbevares værktøjet efter brug?

Indstil slagkraftrattet til en lav værdi for at aflaste fjederen. Tag stikket ud. Rengør værktøjet og opbevar det tørt, utilgængeligt for børn.

BRUGSANVISNING PTK 14 E BOSCH

Betjeningsvejledning

Bruksanvisning

Brukerveiledningen

Käytöhje

Osyia xεiipou

Kullanim kilavuzu

BOSCH

PTK 14 E

Deutsch

English

Français

Espanol

Portugues

Italiano

Nederlandst

Dansk

Svenska

Norsk

Suomi

Græsk

Tyrkisk

PTK 14 E

A

B

C 1609929J42·6.2.06

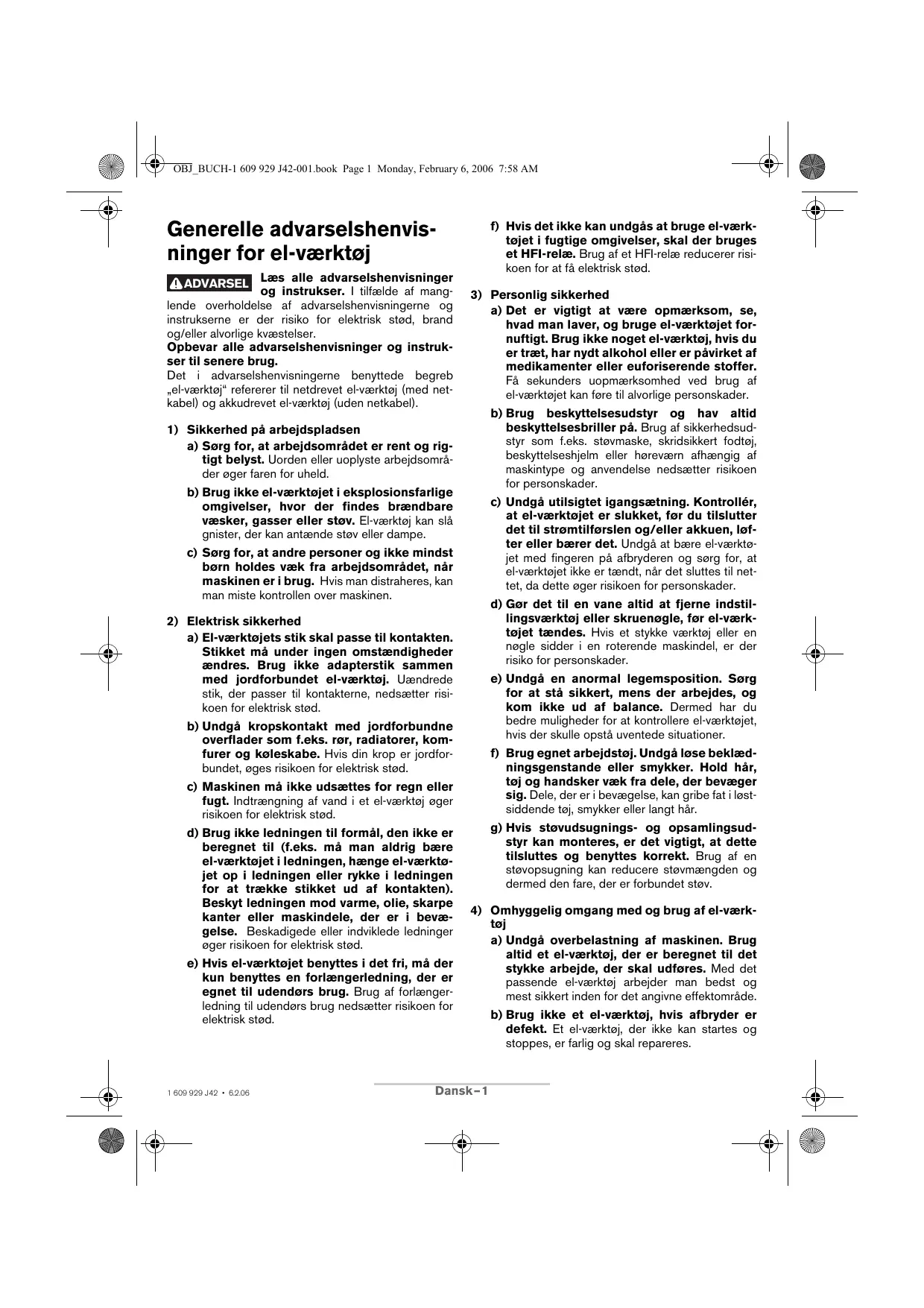

Generelle advarselshenvisninger for el-værktøj

ADVARSEL

Læs alle advarselshenvisninger og instrukser. I tilfælde af mang

lende overholdelse af advarselshenvisningerne og instrukserne er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser.

Det i advarselshenvisningerne benyttede begreb „el-værktøj“ refererer til netdrevet el-værktøj (med netkabel) og akku-drevet el-værktøj (uden netkabel).

1) Sikkerhed på arbejdspladsen

a) Sørg for, at arbejdsområdet er rent og rigtigt belyst. Uorden eller uoplyste arbejdsområder øger faren for uheld. b) Brug ikke el-værktøjet i eksplosionsfarlige omgivelser, hvor der findes brændbare væsker, gasser eller støv. El-værktøj kan slå gnister, der kan antænde støv eller dampe. c) Sørg for, at andre personer og ikke mindst børn holdes væk fra arbejdsområdet, når maskinen er i brug. Hvis man distraheres, kan man miste kontrollen over maskinen.

2) Elektrisk sikkerhed

a) El-værktøjets stik skal passe til kontakten. Stikket må under ingen omstændigheder ændres. Brug ikke adapterstik sammen med jordforbundet el-værktøj. Uændrede stik, der passer til kontakterne, nedsætter risikoen for elektrisk stød. b) Undgå kropskontakt med jordforbundne overflader som f.eks. rør, radiatorer, komfurer og køleskabe. Hvis din krop er jordforbundet, øges risikoen for elektrisk stød. c) Maskinen må ikke udsættes for regn eller fugt. Indtrængning af vand i et el-værktøj øger risikoen for elektrisk stød. d) Brug ikke ledningen til formål, den ikke er beregnet til (f.eks. må man aldrig bære el-værktøjet i ledningen, hænge el-værktøjet op i ledningen eller rykke i ledningen for at trække stikket ud af kontakten). Beskyt ledningen mod varme, olie, skarpe kanter eller maskindele, der er i bevægelse. Beskadigede eller indviklede ledninger øger risikoen for elektrisk stød. e) Hvis el-værktøjet benyttes i det fri, må der kun benyttes en forlængerledning, der er egnet til udendørs brug. Brug af forlængerledning til udendørs brug nedsætter risikoen for elektrisk stød.

f) Hvis det ikke kan undgås at bruge el-værktøjet i fugtige omgivelser, skal der bruges et HFI-relæ. Brug af et HFI-relæ reducerer risikoen for at få elektrisk stød.

3) Personlig sikkerhed

a) Det er vigtigt at være opmærksom, se, hvad man laver, og bruge el-værktøjet fornuftigt. Brug ikke noget el-værktøj, hvis du er træt, har nydt alkohol eller er påvirket af medikamenter eller euforiserende stoffer. Få sekunders uopmærksomhed ved brug af el-værktøjet kan føre til alvorlige personskader. b) Brug beskyttelsesudstyr og hav altid beskyttelsesbriller på. Brug af sikkerhedsudstyr som f.eks. støvmaske, skridsikkert fodtøj, beskyttelseshjelm eller høreværn afhængig af maskintype og anvendelse nedsætter risikoen for personskader. c) Undgå utilsigtet igangsætning. Kontrollér, at el-værktøjet er slukket, før du tilslutter det til strømtilførslen og/eller akkuen, løfter eller bærer det. Undgå at bære el-værktøjet med fingeren på afbryderen og sørg for, at el-værktøjet ikke er tændt, når det sluttes til nettet, da dette øger risikoen for personskader. d) Gør det til en vane altid at fjerne indstillingsværktøj eller skruenøgle, før el-værktøjet tændes. Hvis et stykke værktøj eller en nøgle sidder i en roterende maskindel, er der risiko for personskader. e) Undgå en unormal legemsposition. Sørg for at stå sikkert, mens der arbejdes, og kom ikke ud af balance. Dermed har du bedre muligheder for at kontrollere el-værktøjet, hvis der skulle opstå uventede situationer. f) Brug egnet arbejdstøj. Undgå løse beklædningsgenstande eller smykker. Hold hår, tøj og handsker væk fra dele, der bevæger sig. Dele, der er i bevægelse, kan gribe fat i løstsiddende tøj, smykker eller langt hår. g) Hvis støvudsugnings- og opsamlingsudstyr kan monteres, er det vigtigt, at dette tilsluttes og benyttes korrekt. Brug af en støvopsugning kan reducere støvmængden og dermed den fare, der er forbundet med støv.

4) Omhyggelig omgang med og brug af el-værktøj

a) Undgå overbelastning af maskinen. Brug altid et el-værktøj, der er beregnet til det stykke arbejde, der skal udføres. Med det passende el-værktøj arbejder man bedst og mest sikkert inden for det angivne effektområde. b) Brug ikke el-værktøj, hvis afbryderen er defekt. Et el-værktøj, der ikke kan startes og stoppes, er farligt og skal repareres.

c) Træk stikket ud af stikkontakten og/eller fjern akkuen, inden maskinen indstilles, der skiftes tilbehørsdele, eller maskinen lægges fra. Disse sikkerhedsforanstaltninger forhindrer utilsigtet start af el-værktøjet. d) Opbevar ubenyttet el-værktøj uden for børns rækkevidde. Lad aldrig personer, der ikke er fortrolige med maskinen eller ikke har gennemlæst disse instrukser, benytte maskinen. El-værktøj er farligt, hvis det benyttes af ukyndige personer. e) El-værktøjet bør vedligeholdes omhyggeligt. Kontroller, om bevægelige maskindele fungerer korrekt og ikke sidder fast, og om delene er brækket eller beskadiget, således at el-værktøjets funktion påvirkes. Få beskadigede dele repareret, inden maskinen tages i brug. Mange uheld skyldes dårligt vedligeholdte el-værktøjer. f) Sørg for, at skæreværktøjer er skarpe og rene. Omhyggeligt vedligeholdte skæreværktøjer med skarpe skærekanter sætter sig ikke så hurtigt fast og er nemmere at føre. g) Brug el-værktøj, tilbehør, indsatsværktøj osv. iht. disse instrukser. Tag hensyn til arbejdsforholdene og det arbejde, der skal udføres. Anvendelse af el-værktøjet til formål, som ligger uden for det fastsatte anvendelsesområde, kan føre til farlige situationer.

5) Service

a) Sørg for, at el-værktøj kun repareres af kvalificerede fagfolk, og at der kun benyttes originale reservedele. Dermed sikres størst mulig maskinsikkerhed.

Værktøjsspecifikke sikkerhedsinstruktioner

Sikre emnet. Et emne holdes bedre fast med spændeanordninger eller skruestik end med hånden. - El-værktøjet er farligt, hvis ledningen er beskadiget. Berør ikke den beskadigede ledning, og træk netstikket ud, hvis ledningen beskadiges under arbejdet. Beskadigede ledninger øger risikoen for elektrisk stød. Tilslut el-værktøjer, som benyttes ude i det fri, via et HFI-relæ. Hold fingrene væk fra maskinnæsen 7. Utilisigtet aktivering af udløseren er forbundet med kvæstelsesfare.

▸ Ret aldrig el-værktøjet mod personer eller dyr. Klammer eller søm, der hæftes fast med kort afstand, kan føre til alvorlige kvæstelser. - Brug ikke el-værktøjet til at fastgøre elektriske ledninger. Kontakt med elektriske ledninger kan føre til brand og elektrisk stød.

Funktionsbeskrivelse

Læs alle advarselshenvisninger og instrukser. I tilfælde af manglende overholdelse af advarselshenvisningerne og instrukserne er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser.

Beregnet anvendelse

Værktøjet er beregnet til at hæfte pap, isoleringsmateriale, stoffer, folie, læder og lignende materialer på en undergrund af træ eller trælignende materiale. Værktøjet er ikke egnet til at fastgøre væg- eller loftsbeklædninger.

Nummereringen af de illustrerede komponenter refererer til illustrationen af el-værktøjet på illustrationssiden.

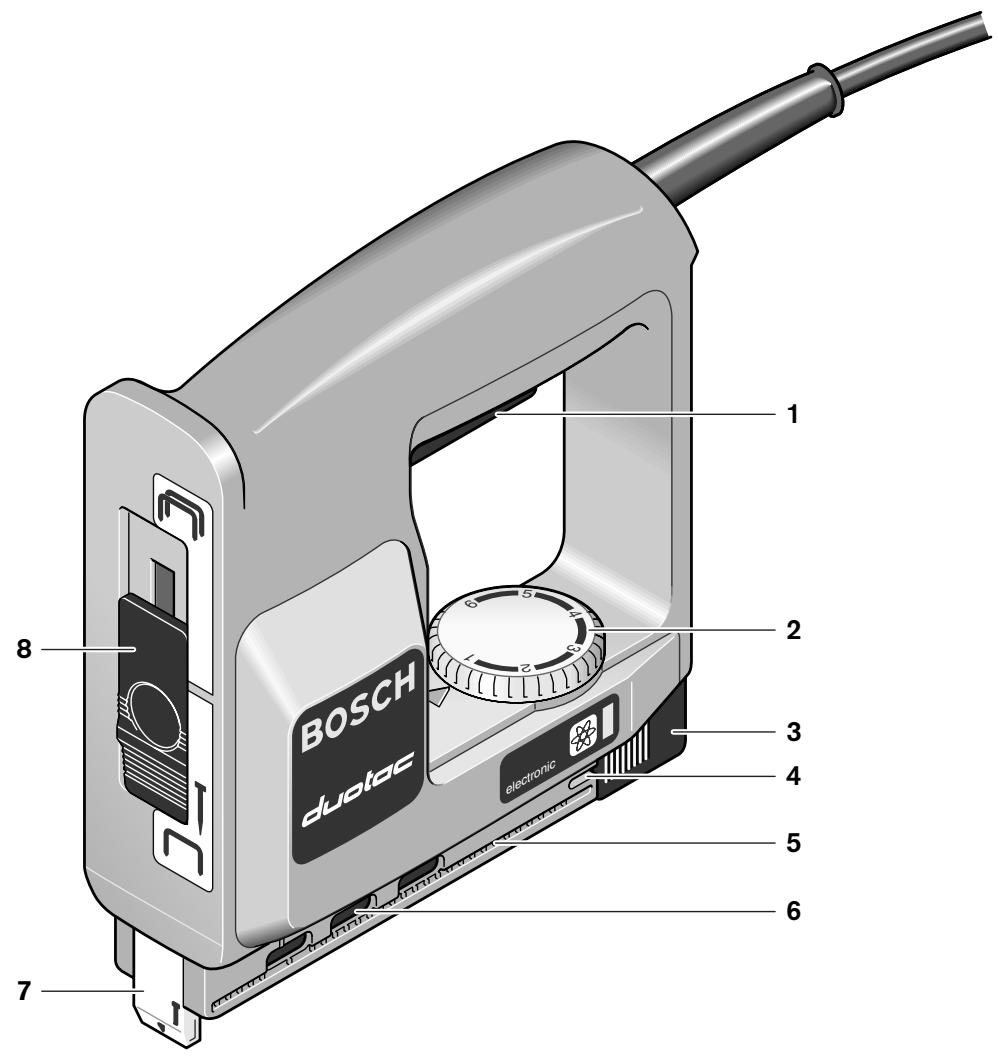

1 Udløser 2 Hjul til indstilling af slagkraft 3 Magasinskubber 4 Stop til fod 5 Stop til afstandsholder 6 Stop til hæfteskinne 7 Maskinnæse 8 Omskifter til Duotac-Automatik 9 Sømrækker*

10 Klammerækker*

11 Magasin 12 Fod 13 Hæfteskinne 14 Afstandsholder*

*Tilbehør, som er illustreret og beskrevet i betjeningsvejledningen, er ikke altid indeholdt i leveringen.

Tekniske data

Hæftemaskine		PTK 14 E
Typenummer		0 603 265 2..
Slagtal	min-1	30
Kortvarig drift	min	15
Klammebredde	mm	11,4
Klammelängde	mm	6-14
Søm	mm	14
max. magasin-volumen		100
Vægt svarer til
EPTA-Procedure 01/2003	kg	1,1
Beskyttelsesklasse		☐/II

Angivelserne gælder for nominelle spændinger [U] 230/240 V. Disse angivelser kan variere ved lavere spændinger og i landspecifikke udførelser.

Se typenummer på el-værktøjets typeskilt. Handelsbetegnelserne for de enkelte el-værktøjer kan variere.

Støj-/vibrationsinformation

Værktøjets A-vægtede lydtrykniveau er typisk 83 dB(A). Måleusikkerhed K=3 dB.

Støjniveauet kan overstige 85 dB(A), når maskinen er i brug.

Brug høreværn!

Hånd-arm-vibrationen er typisk under 2,5m / s²

Overensstemmelseserklæring

Vi erklærer under almindeligt ansvar, at dette produkt er i overensstemmelse med følgende standarder eller normative dokumenter: EN 50144 iht. bestemmelserne i direktiverne 89/336/EØF, 98/37/EF.

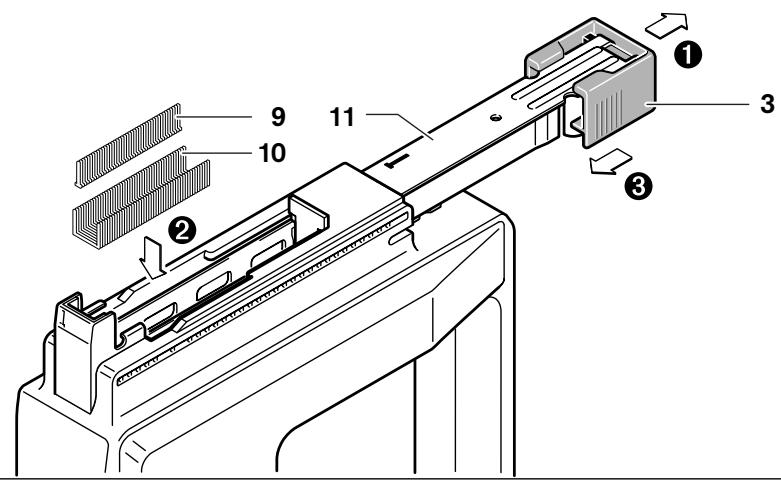

Magasin fyldes op (se billede A)

Træk stikket ud af stikkontakten, før der udføres arbejde på el-værktøjet.

Brug kun originalt tilbehør fra Bosch. Præcisionsdelene på hæftemaskinen som f.eks. magasin, støder og skudkanal er afstemt efter klammer, som og stifter fra Bosch. Andre fabrikanter benytter andre stålkvaliteter og dimensioner. Tryk i siden på de riflede flader på magasinskubberen 3 og træk magasinet 11 ud. Læg klammerækken 10 eller sømækken 9 i. Hold hæftemaskinen en smule på skrå, når sømækken lægges i 9, så sømmene ligger op ad sidevæggen. Skub magasinet 11 i, til låsen på magasinskubberen 3 falder i hak.

Brug

Ibrugtagning

Kontroller netspændingen! Strømkildens spænding skal stemme overens med angivelserne på el-værktøjets typeskilt. El-værktøj til 230 V kan også tilsluttes 220 V.

Tænd/sluk

Anbring først maskinnæsen 7 fast på emnet, til den er trykket et par millimeter ind. Tryk herefter kort på udløseren 1 og slip den igen.

Udløserspærren, der er koblet med den bevægelige maskinnæse 7, forhindrer utilsigtet udløsning af skud, hvis man ved et tilfælde skulle komme til at trykke på udløseren 1.

Til hurtigt arbejde holdes udløseren 1 trykket ned. Tryk maskinnæsen 7 fast mod emnet, til skuddet udløses. Anbring hæftemaskinen det næste sted og tryk maskinnæsen 7 fast mod emnet.

Indstilling af slagkraft

Stillehjulet til indstilling af slagkraft 2 bruges til at forindstille den nødvendige slagkraft i trin.

Den nødvendige slagkraft afhænger af, hvor lang klammerne og sømmene er og hvor fast materialet er. Den optimale indstilling af slagkraften finder man bedst frem til ved at prøve sig frem.

Angivelserne i efterfølgende tabel er anbefalede værdier.

Til hæftning af 2 klammer (Duotac-funktion) skal der indstilles ca. et trin højere på hjulet til indstilling af slagkraft 2.

Underground	mm	mm	Position stillehjul 2
Hårdt træ (bøg)	6	-	3	4
	8	-	3-4	4
	10	-	4	5
	12	-	4	5
	14	-	4-5	5-6
	-	14	6	-
Bødtræ (fyrretræ)	6	-	1	2
	8	-	2	2-3
	10	-	2-3	3
	12	-	3	3-4
	14	-	3	4
	-	14	3	-
Spanplader	6	-	2-3	4
	8	-	3-4	4
	10	-	3-4	4
	12	-	4	5
	14	-	4	5-6
	-	14	4	-
Lamelplade	6	-	2	4
	8	-	3	4
	10	-	3	4-5
	12	-	3-4	5
	14	-	3-4	5
	-	14	4	-

Duotac-Automatik

Duotac-Automatik bruges til at klemme f.eks. 2 hæfteklammer. Samtidig hæftning af 2 klammer forhindrer, at f.eks. fine stoffer eller folie rives i stykker. Duotac-funktion er ikke beregnet til hæftning af søm.

Skub omskifteren til Duotac-Automatik 8 op for at hæfte 2 klammer på samme tid. Skub omskifteren til Duotac-Automatik 8 ned for at hæfte en klamme eller et søm.

Arbejdsvejledning

Til dette el-værktøj kan man ikke bruge 19 mm-klammer. Brug derfor ikke el-værktøjet til at fastgøre loftsbeklædninger med profiltræ-/fugebeslag.

Undgå tomme skud, da slagstemplet ellers slides hurtigere. Når arbejdet er færdigt, stilles slagkraften på en lavere værdi med hjulet til indstilling af slagkraft 2 for at aflaste spændefjederen.

El-værktøj er beregnet til kort drift og bliver varm under konstant drift. Ydelsen reduceres i takt med at maskinen opvarmes. Sørg derfor for at el-værktøjet afkøles efter max. 15 minutters konstant brug.

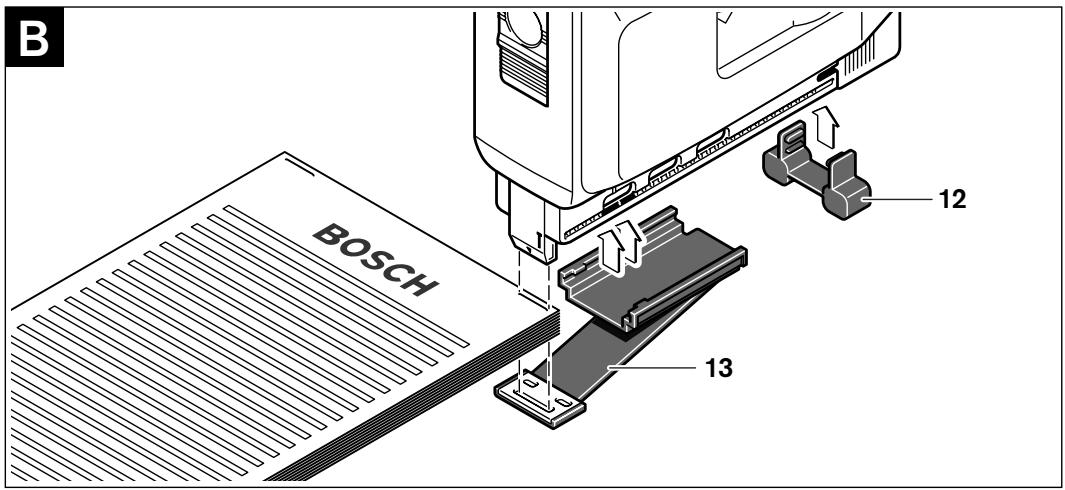

Hæfteskinne (se billede B)

Med hæfteskinnen 13 kan der hæftes i underlag med en tykkelse på op til 8 mm (f.eks. notatpapir, undervisningsmateriale, tyndvægget presset karton eller stof).

Klammerspidserne bøjes ind- eller udad afhængigt af hæfteskinnens påsætningsposition 13.

Angivelserne i efterfølgende tabel er anbefalede værdier. Find frem til indstillingerne for toklamme-anvendelsen (Duotac) ved at prøve sig frem i et praktisk forsøg. De benyttede klammer skal være 3-4 mm længere end materialetykkelsen.

Klammelængde	mm	6	8	10	12
Materialetykke	mm	3	4	6	8
Position stillehjul 2
Papir hæftes		3	3-4	5	6
Stof hæftes		1	2	2-3	3

Fod (se billede B)

Foden 12 bruges til at anbringe el-værktøjet i en nøjagtig ret vinkel.

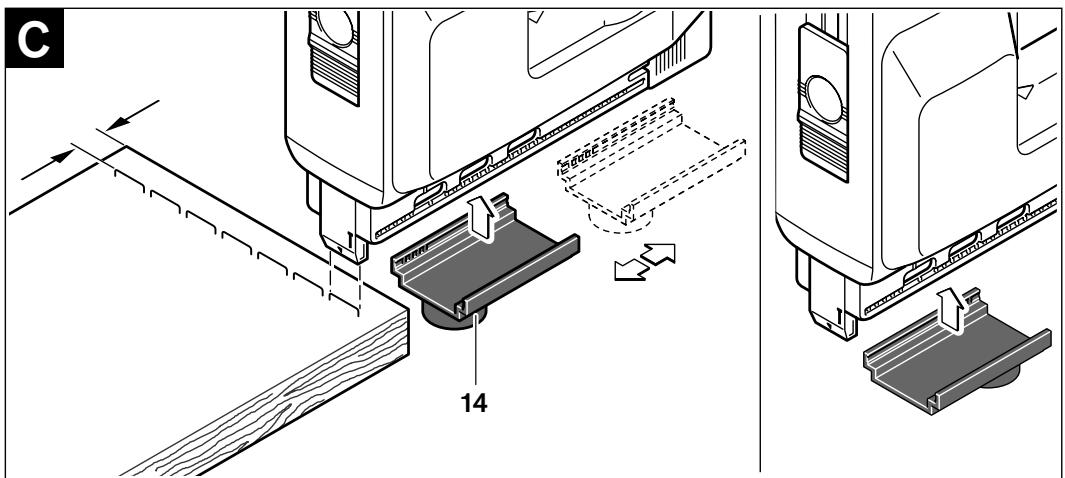

Afstandsholder (se billede C)

Afstandsholderen 14 bruges til at forarbejde hæfteklammer og som med uændret afstand til emnekanterne. De variable påsætningsmuligheder gør det muligt at opnå mange afstandstrin.

Træk stikket ud af stikkontakten, før der udføres arbejde på el-værktøjet.

El-værktøj og el-værktøjets ventilationsåbninger skal altid holdes rene for at sikre et godt og sikkert arbejde.

Skulle el-værktøjet trods omhyggelig fabrikation og kontrol holde op med at fungere, skal reparationen udføres af et autoriseret serviceværksted for Bosch-elektroværktøj.

El-værktøjets 10-cifrede typenummer (se typeskilt) skal altid angives ved forespørgsler og bestilling af reservedele.

Service og kunderådgivning

El-værktøj, tilbehør og emballage skal genbruges på en miljøvenlig måde.

Gælder kun i EU-lande:

Smid ikke el-værktøj ud sammen med det almindelige husholdningsaffald! I henhold til det europæiske direktiv 2002/96/EF om affald af elektrisk og elektronisk udstyr skal kasseret elektrisk udstyr indsamles separat og genbruges

i henhold til gældende miljøforskrifter.

Ret til ændringer forbeholdes.

Generelle sikkerhedsadvarsler for el-værktøj

ADVARSEL

Funktionsbeskrivelse

1) Sikkerhed på arbejdspladsen

Illustreret eller beskrevet tilbehør indgår delvist ikke i leverancen.

Tekniske data

Stiftepistol		PTK 14 E
Produktnummer		0 603 265 2..
Slagtall	min-1	30
Korttidsdrift	min	15
Klammerbredde	mm	11,4
Klammerlengde	mm	6–14
Nagler	mm	14
Max. magasin-størrelse		100
Vekt tilsvarende EPTA-Procedure 01/2003	kg	1,1
Beskyttelsesklasse		☐/II

Med hæfteskinnen 13 kan der hæftes op til 8 mm tykke underlag, såsom notispapir, seminardokumenter, tynd presspapp eller stof.

Service og kunderådgivning
