BEDIENUNGSANLEITUNG PTK 14 E BOSCH

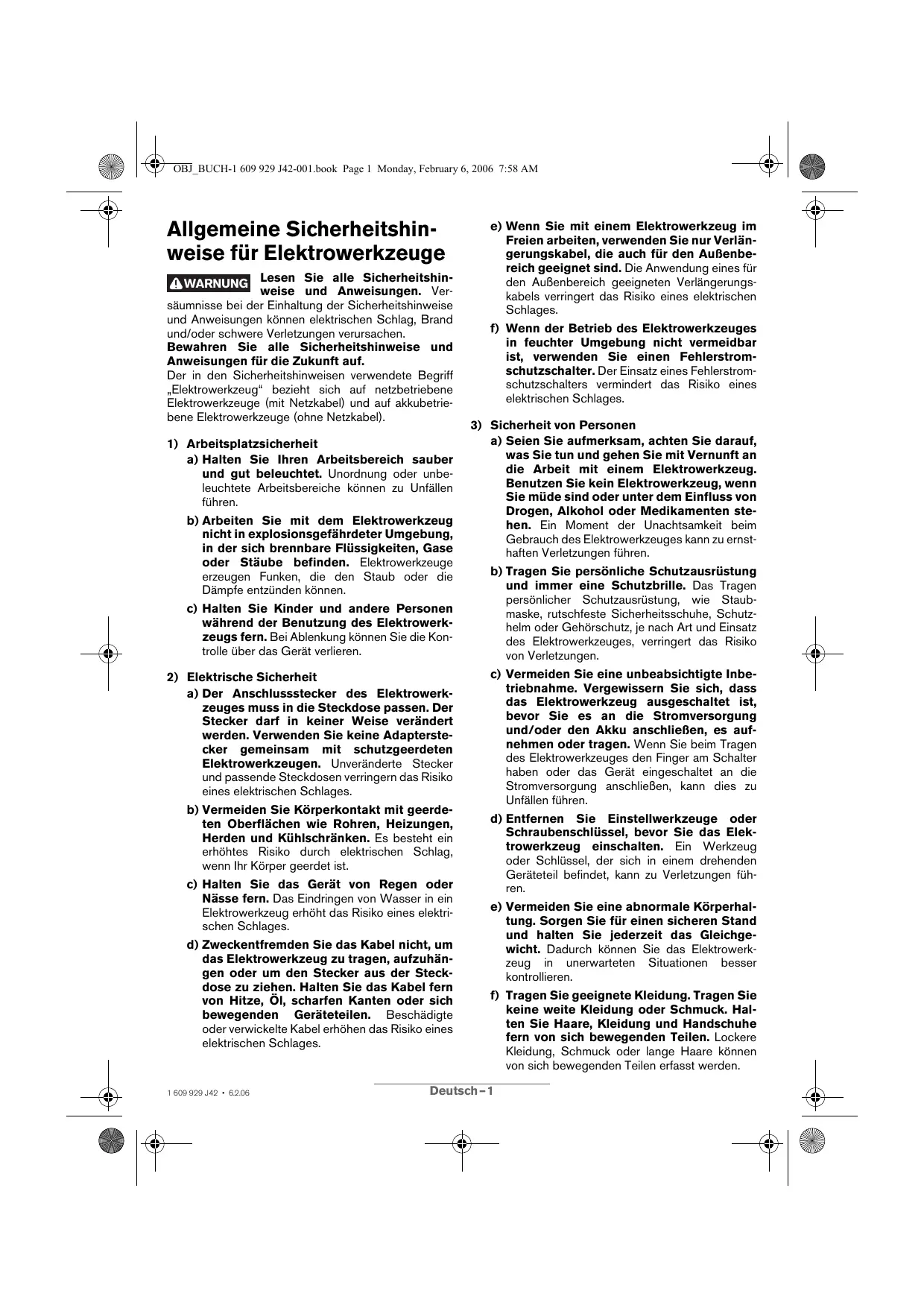

1 609 929 J42 • 6.2.06 OBJ_BUCH-1 609 929 J42-001.book Page 1 Monday, February 6, 2006 7:58 AM Allgemeine Sicherheitshinweise für Elektrowerkzeuge WARNUNG Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

1) Arbeitsplatzsicherheit

a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen. b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können. c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

2) Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages. b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist. c) Halten Sie das Gerät von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages. d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages. 1 609 929 J42 • 6.2.06 e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages. f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3) Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen. b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen. c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen. d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen. e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren. f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden. Deutsch–1 OBJ_BUCH-1 609 929 J42-001.book Page 2 Monday, February 6, 2006 7:58 AM g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.

4) Sorgfältiger Umgang mit und Gebrauch von

Elektrowerkzeugen a) Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich. b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden. c) Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges. d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden. e) Pflegen Sie das Elektrowerkzeug mit Sorgfalt. Kontrollieren Sie, ob bewegliche Geräteteile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt. Gerätespezifische Sicherheitshinweise B Sichern Sie das Werkstück. Ein mit Spannvorrichtungen oder Schraubstock festgehaltenes Werkstück ist sicherer gehalten als mit Ihrer Hand. B Benutzen Sie das Elektrowerkzeug nicht mit beschädigtem Kabel. Berühren Sie das beschädigte Kabel nicht und ziehen Sie den Netzstecker, wenn das Kabel während des Arbeitens beschädigt wird. Beschädigte Kabel erhöhen das Risiko eines elektrischen Schlages. B Schließen Sie Elektrowerkzeuge, die im Freien verwendet werden, über einen Fehlerstrom-(FI-) Schutzschalter an. B Halten Sie die Finger von der Tackernase 7 fern. Bei unbeabsichtigtem Betätigen des Auslösers besteht Verletzungsgefahr. B Richten Sie das Elektrowerkzeug nie auf Personen oder Tiere. Aus kurzer Distanz abgeschossene Klammern oder Nägel können zu erheblichen Verletzungen führen. B Verwenden Sie das Elektrowerkzeug nicht zum Befestigen elektrischer Leitungen. Kontakt mit Elektroleitungen kann zu Feuer und elektrischem Schlag führen. Funktionsbeschreibung Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen. g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen. 1 609 929 J42 • 6.2.06 Bestimmungsgemäßer Gebrauch Das Gerät ist bestimmt zum Heften von Pappe, Isoliermaterial, Stoffen, Folien, Leder und ähnlichen Materialien auf einem Untergrund aus Holz oder holzähnlichem Material. Das Gerät ist nicht geeignet zum Befestigen von Wand- oder Deckenverkleidungen. Deutsch–2 OBJ_BUCH-1 609 929 J42-001.book Page 3 Monday, February 6, 2006 7:58 AM Abgebildete Komponenten Konformitätserklärung Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Elektrowerkzeuges auf der Grafikseite. Wir erklären in alleiniger Verantwortung, dass dieses Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt: EN 50144 gemäß den Bestimmungen der Richtlinien 89/336/EWG, 98/37/EG.

Auslöser Stellrad Schlagkraftvorwahl Magazinschieber Rastung für Auflagefuß Rastung für Distanzhalter Rastung für Heftschiene Tackernase Umschalter für Duotac-Automatik Nagelstreifen* Klammerstreifen* Magazin Auflagefuß* Heftschiene* Distanzhalter* Dr. Egbert Schneider Senior Vice President Engineering Robert Bosch GmbH, Power Tools Division Montage Magazin bestücken (siehe Bild A) *Abgebildetes oder beschriebenes Zubehör gehört teilweise nicht zum Lieferumfang. Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose. Technische Daten Tacker Sachnummer Schlagzahl Kurzzeitbetrieb Klammerbreite Klammerlänge Nägel max. Magazin-Fassungsvermögen Gewicht entsprechend EPTA-Procedure 01/2003 Schutzklasse min-1 min

1,1 /II Angaben gelten für Nennspannungen [U] 230/240 V. Bei niedrigeren Spannungen und in länderspezifischen Ausführungen können diese Angaben variieren. Bitte beachten Sie die Sachnummer auf dem Typenschild Ihres Elektrowerkzeugs. Die Handelsbezeichnungen einzelner Elektrowerkzeuge können variieren. B Verwenden Sie nur Original Bosch-Zubehör. Die Präzisionsteile des Tackers wie Magazin, Stößel und Schusskanal sind auf Klammern, Nägel und Stifte von Bosch abgestimmt. Andere Hersteller verwenden andere Stahlqualitäten und Abmessungen. n Drücken Sie seitlich auf die geriffelten Flächen des Magazinschiebers 3 und ziehen Sie das Magazin 11 heraus. o Legen Sie den Klammerstreifen 10 bzw. den Nagelstreifen 9 ein. Halten Sie beim Einlegen des Nagelstreifens 9 den Tacker leicht schräg, damit die Nägel an der Seitenwand anliegen. p Schieben Sie das Magazin 11 ein, bis der Verschluss am Magazinschieber 3 einrastet. Betrieb Inbetriebnahme Geräusch-/Vibrationsinformation Messwerte ermittelt entsprechend EN 50144. Der A-bewertete Schalldruckpegel des Gerätes beträgt typischerweise 83 dB(A). Messunsicherheit K=3 dB. Der Geräuschpegel beim Arbeiten kann 85 dB(A) überschreiten. Gehörschutz tragen! Die Hand-Arm-Vibration ist typischerweise niedriger als 2,5 m/s2. 1 609 929 J42 • 6.2.06 Dr. Eckerhard Strötgen Head of Product Certification Beachten Sie die Netzspannung! Die Spannung der Stromquelle muss mit den Angaben auf dem Typenschild des Elektrowerkzeuges übereinstimmen. Mit 230 V gekennzeichnete Elektrowerkzeuge können auch an 220 V betrieben werden. Ein-/Ausschalten Setzen Sie die Tackernase 7 zuerst fest auf das Werkstück auf, bis diese einige Millimeter eingedrückt ist. Drücken Sie anschließend kurz den Auslöser 1 und lassen Sie ihn wieder los. Deutsch–3 OBJ_BUCH-1 609 929 J42-001.book Page 4 Monday, February 6, 2006 7:58 AM Die mit der beweglichen Tackernase 7 gekoppelte Auslösesperre verhindert eine unbeabsichtige Schussauslösung bei versehentlich gedrücktem Auslöser 1. Zum schnellen Arbeiten können Sie den Auslöser 1 gedrückt halten. Drücken Sie die Tackernase 7 fest auf das Werkstück, bis der Schuss ausgelöst wird. Setzen Sie den Tacker an der nächsten Stelle auf und drücken Sie die Tackernase 7 erneut fest auf das Werkstück. Schlagkraftvorwahl Mit dem Stellrad Schlagkraftvorwahl 2 können Sie die benötigte Schlagkraft in Stufen vorwählen. Die erforderliche Schlagkraft ist von Länge der Klammern bzw. Nägel und der Festigkeit des Materials abhängig. Die optimale Schlagkrafteinstellung lässt sich am besten durch praktischen Versuch ermitteln. Die Angaben in der nachfolgenden Tabelle sind empfohlene Werte. Bei der Verarbeitung von 2 Klammern (Duotac-Funktion) muss am Stellrad Schlagkraftvorwahl 2 ca. eine Stufe höher gewählt werden. Untergrund Hartholz (Buche) Weichholz (Kiefer) Spanplatten Tischlerplatte 1 609 929 J42 • 6.2.06 Position Stellrad 2

Duotac-Automatik Mit der Duotac-Automatik können wahlweise 2 Klammern gleichzeitig verarbeitet werden. Das gleichzeitige Setzen von 2 Klammern verhindert ein Ausreißen, z. B. bei feinen Stoffen oder Folien. Bei der Verarbeitung von Nägeln ist die Duotac-Funktion nicht möglich. Schieben Sie den Umschalter für die Duotac-Automatik 8 nach oben, um 2 Klammern gleichzeitig zu verarbeiten. Schieben Sie den Umschalter für die DuotacAutomatik 8 nach unten, um eine Klammer oder einen Nagel zu verarbeiten. Arbeitshinweise Mit diesem Elektrowerkzeug können keine 19 mm-Klammern verarbeitet werden. Benutzen Sie deshalb das Elektrowerkzeug nicht zur Befestigung von Deckenverkleidungen mit Profilholz- oder Fugenkrallen. Vermeiden Sie Leerschüsse, um den Verschleiß des Schlagstempels zu vermindern. Stellen Sie nach Abschluss der Arbeiten die Schlagkraft am Stellrad Schlagkraftvorwahl 2 auf einen niedrigen Wert, um die Spannfeder zu entlasten. Das Elektrowerkzeug ist für den Kurzzeitbetrieb ausgelegt und erwärmt sich bei Dauerbetrieb. Mit zunehmender Erwärmung verringert sich die Leistung. Lassen Sie deshalb nach maximal 15 Minuten Dauereinsatz das Elektrowerkzeug abkühlen. Heftschiene (siehe Bild B) Mit der Heftschiene 13 können bis zu 8 mm starke Unterlagen, wie z. B. Notizpapier, Seminarunterlagen, dünnwandige Presspappe oder Stoffe, geheftet werden. Je nach Aufsteckposition der Heftschiene 13 werden die Klammerspitzen nach innen oder außen gebogen. Die Angaben in der nachfolgenden Tabelle sind empfohlene Werte. Ermitteln Sie die Einstellungen für die Zweiklammer-Anwendung (Duotac) durch praktischen Versuch. Die verwendeten Klammern müssen 3 – 4 mm länger sein als die Materialstärke. Klammerlänge

Position Stellrad 2 Auflagefuß (siehe Bild B) Der Auflagefuß 12 ermöglicht das exakte rechtwinklige Aufsetzen des Elektrowerkzeuges. Deutsch–4 OBJ_BUCH-1 609 929 J42-001.book Page 5 Monday, February 6, 2006 7:58 AM Distanzhalter (siehe Bild C) Der Distanzhalter 14 ermöglicht das Verarbeiten von Klammern bzw. Nägeln mit gleichbleibenden Abstand zu Werkstückkanten. Durch variable Aufsteckmöglichkeiten ergeben sich viele Abstands-Stufungen. Luxemburg ✆ . . . . . . . . . . . . . . . . . . . . . . . . . +32 (0)70/22 55 65 Fax . . . . . . . . . . . . . . . . . . . . . . . . . +32 (0)70/22 55 75 E-Mail: outillage.gereedschap@be.bosch.com Entsorgung Elektrowerkzeuge, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden. Wartung und Service Nur für EU-Länder: Wartung und Reinigung Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose. Halten Sie das Elektrowerkzeug und die Lüftungsschlitze sauber, um gut und sicher zu arbeiten. Sollte das Elektrowerkzeug trotz sorgfältiger Herstellungs- und Prüfverfahren einmal ausfallen, ist die Reparatur von einer autorisierten Kundendienststelle für Bosch-Elektrowerkzeuge ausführen zu lassen. Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Sachnummer laut Typenschild des Elektrowerkzeuges an. Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Änderungen vorbehalten. Service und Kundenberater Explosionszeichnungen und Informationen zu Ersatzteilen finden Sie unter: www.bosch-pt.com www.powertool-portal.de, das Internetportal für Heimwerker und Gartenfreunde. www.dha.de, das komplette Service-Angebot der Deutschen Heimwerker Akademie. Deutschland Robert Bosch GmbH Servicezentrum Elektrowerkzeuge Zur Luhne 2 37589 Kalefeld ✆ . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 18 05/70 74 10 Fax . . . . . . . . . . . . . . . . . . . . . . . . . . 0 18 05/70 74 11 Österreich ABE Service GmbH Jochen-Rindt-Straße 1 1232 Wien ✆ Service . . . . . . . . . . . . . . . . . . . . +43 (0)1/61 03 80 Fax . . . . . . . . . . . . . . . . . . . . . . +43 (0)1/61 03 84 91 ✆ Kundenberater . . . . . . . . . .+43 (0)1/7 97 22 30 66 E-Mail: abe@abe-service.co.at Schweiz ✆ . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 44/8 47 15 11 Fax . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 44/8 47 15 51 1 609 929 J42 • 6.2.06 Deutsch–5 OBJ_BUCH-1 609 929 J42-001.book Page 1 Monday, February 6, 2006 7:58 AM General Power Tool Safety Warnings WARNING Read all safety warnings and all instructions. Failure to follow the warnings and instructions may result in electric shock, fire and/or serious injury. Save all warnings and instructions for future reference. The term “power tool” in the warnings refers to your mains-operated (corded) power tool or battery-operated (cordless) power tool.
