Piedino di appoggio (vedi figura B) Il piedino di appoggio 12 permette di applicare l’elettroutensile esattamente ad angolo retto. Distanziale (vedi figura C) Il distanziale 14 permette di applicare le graffe o i chiodi con una distanza uniforme rispetto al bordo di un pezzo in lavorazione. Grazie alle possibilità di applicazione variabile è possibile regolarlo su molte diverse distanze. 1 609 929 J42 • 6.2.06 Manutenzione ed assistenza Non gettare elettroutensili dismessi tra i rifiuti domestici! Conformemente alla norma della direttiva CE 2002/96 sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE) ed all’attuazione del recepimento nel diritto nazionale, gli elettroutensili diventati inservibili devono essere raccolti separatamente ed essere inviati ad una riutilizzazione ecologica. Con ogni riserva di modifiche tecniche. Italiano–5 OBJ_BUCH-1 609 929 J42-001.book Page 1 Monday, February 6, 2006 7:58 AM Algemene veiligheidswaarschuwingen voor elektrische gereedschappen WAARSCHUWING Lees alle veiligheidswaarschuwingen en alle voorschriften. Als de waarschuwingen en voorschriften niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben. Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik. Het in de waarschuwingen gebruikte begrip „elektrisch gereedschap” heeft betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer).

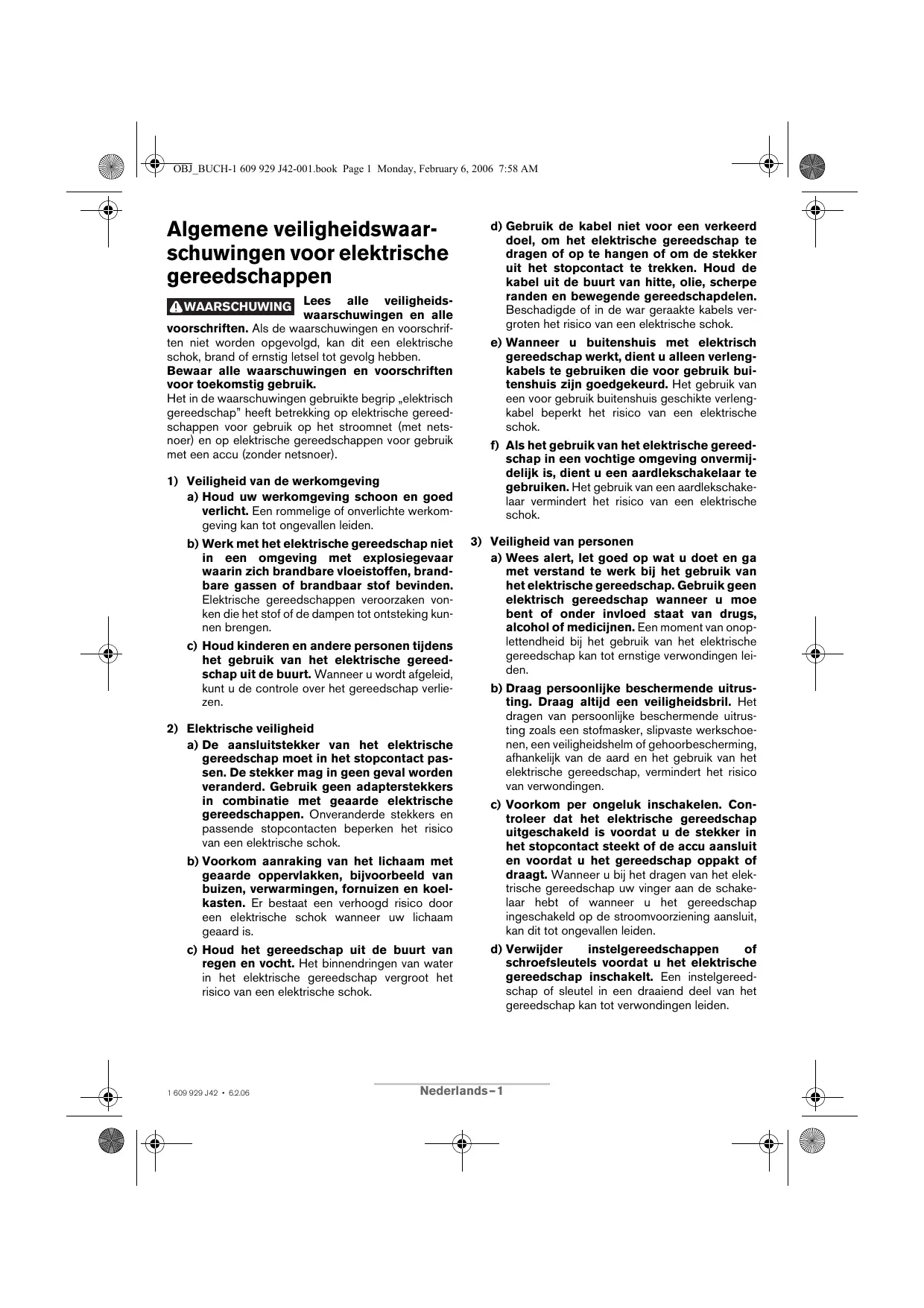

1) Veiligheid van de werkomgeving

a) Houd uw werkomgeving schoon en goed verlicht. Een rommelige of onverlichte werkomgeving kan tot ongevallen leiden. b) Werk met het elektrische gereedschap niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandbaar stof bevinden. Elektrische gereedschappen veroorzaken vonken die het stof of de dampen tot ontsteking kunnen brengen. c) Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschap uit de buurt. Wanneer u wordt afgeleid, kunt u de controle over het gereedschap verliezen.

2) Elektrische veiligheid

a) De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde elektrische gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok. b) Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok wanneer uw lichaam geaard is. c) Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok. 1 609 929 J42 • 6.2.06 d) Gebruik de kabel niet voor een verkeerd doel, om het elektrische gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen en bewegende gereedschapdelen. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok. e) Wanneer u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlengkabels te gebruiken die voor gebruik buitenshuis zijn goedgekeurd. Het gebruik van een voor gebruik buitenshuis geschikte verlengkabel beperkt het risico van een elektrische schok. f) Als het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is, dient u een aardlekschakelaar te gebruiken. Het gebruik van een aardlekschakelaar vermindert het risico van een elektrische schok.

3) Veiligheid van personen

a) Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik geen elektrisch gereedschap wanneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het elektrische gereedschap kan tot ernstige verwondingen leiden. b) Draag persoonlijke beschermende uitrusting. Draag altijd een veiligheidsbril. Het dragen van persoonlijke beschermende uitrusting zoals een stofmasker, slipvaste werkschoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, vermindert het risico van verwondingen. c) Voorkom per ongeluk inschakelen. Controleer dat het elektrische gereedschap uitgeschakeld is voordat u de stekker in het stopcontact steekt of de accu aansluit en voordat u het gereedschap oppakt of draagt. Wanneer u bij het dragen van het elektrische gereedschap uw vinger aan de schakelaar hebt of wanneer u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden. d) Verwijder instelgereedschappen schroefsleutels voordat u het elektrische gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden. Nederlands–1 OBJ_BUCH-1 609 929 J42-001.book Page 2 Monday, February 6, 2006 7:58 AM e) Voorkom een onevenwichtige lichaamshouding. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kunt u het elektrische gereedschap in onverwachte situaties beter onder controle houden. f) Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhouden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder snel vast en zijn gemakkelijker te geleiden. f) Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen. Loshangende kleding, lange haren en sieraden kunnen door bewegende delen worden meegenomen. g) Gebruik elektrisch gereedschap, toebehoren, inzetgereedschappen en dergelijke volgens deze aanwijzingen. Let daarbij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de voorziene toepassingen kan tot gevaarlijke situaties leiden. g) Wanneer stofafzuigings- of stofopvangvoorzieningen kunnen worden gemonteerd, dient u zich ervan te verzekeren dat deze zijn aangesloten en juist worden gebruikt. Het gebruik van een stofafzuiging beperkt het gevaar door stof.

4) Zorgvuldige omgang met en zorgvuldig

gebruik van elektrische gereedschappen a) Overbelast het gereedschap niet. Gebruik voor uw werkzaamheden het daarvoor bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u beter en veiliger binnen het aangegeven capaciteitsbereik. b) Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd.

a) Laat het elektrische gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele vervangingsonderdelen. Daarmee wordt gewaarborgd dat de veiligheid van het gereedschap in stand blijft. Gereedschapspecifieke veiligheidsvoorschriften B Zet het werkstuk vast. Een met spanvoorzieningen of een bankschroef vastgehouden werkstuk wordt beter vastgehouden dan u met uw hand kunt doen. c) Trek de stekker uit het stopcontact of neem de accu uit het elektrische gereedschap voordat u het gereedschap instelt, toebehoren wisselt of het gereedschap weglegt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het elektrische gereedschap. B Gebruik het elektrische gereedschap niet met een beschadigde kabel. Raak de beschadigde kabel niet aan en trek de stekker uit het stopcontact als de kabel tijdens de werkzaamheden wordt beschadigd. Beschadigde kabels vergroten het risico van een elektrische schok. d) Bewaar niet-gebruikte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap niet gebruiken door personen die er niet mee vertrouwd zijn en deze aanwijzingen niet hebben gelezen. Elektrische gereedschappen zijn gevaarlijk wanneer deze door onervaren personen worden gebruikt. B Houd uw vingers uit de buurt van de tackerneus 7. Bij onbedoeld bedienen van de schakelaar bestaat verwondingsgevaar. e) Verzorg het elektrische gereedschap zorgvuldig. Controleer of bewegende delen van het gereedschap correct functioneren en niet vastklemmen en of onderdelen zodanig gebroken of beschadigd zijn dat de werking van het elektrische gereedschap nadelig wordt beïnvloed. Laat deze beschadigde onderdelen voor het gebruik repareren. Veel ongevallen hebben hun oorzaak in slecht onderhouden elektrische gereedschappen. 1 609 929 J42 • 6.2.06 B Sluit elektrische gereedschappen die buitenshuis worden gebruikt aan via een aardlekschakelaar. B Richt het elektrische gereedschap nooit op personen of dieren. Van korte afstand afgeschoten nieten en nagels kunnen tot ernstige verwondingen leiden. B Gebruik het elektrische gereedschap niet voor het bevestigen van elektrische leidingen. Contact met elektrische leidingen kan tot brand of een elektrische schok leiden. Nederlands–2 OBJ_BUCH-1 609 929 J42-001.book Page 3 Monday, February 6, 2006 7:58 AM Functiebeschrijving Technische gegevens Lees alle veiligheidswaarschuwingen en alle voorschriften. Als de waarschuwingen en voorschriften niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben. Gebruik volgens bestemming Het gereedschap is bestemd voor het hechten van karton, isolatiemateriaal, stof, folie, leer en vergelijkbare materialen op een ondergrond van hout of met hout vergelijkbaar materiaal. Het gereedschap is niet geschikt voor het bevestigen van muur- of plafondbetimmering. Afgebeelde componenten De componenten zijn genummerd zoals op de afbeelding van het elektrische gereedschap op de pagina met afbeeldingen.

Schakelaar Stelwiel vooraf instelbare slagkracht Magazijnschuif Blokkering voor steunvoet Blokkering voor afstandhouder Blokkering voor hechtrail Tackerneus Omschakelaar voor automatische Duotac-functie Nagelstrips* Nietstrips* Magazijn Steunvoet* Hechtrail* Afstandhouder* *Niet elk afgebeeld en beschreven toebehoren wordt meegeleverd. Tacker Zaaknummer Aantal slagen Gebruik van korte duur Nietbreedte Nietlengte Nagels Max. inhoud magazijn Gewicht volgens EPTA-Procedure 01/2003 Isolatieklasse min-1 min

1,1 /II Gegevens gelden voor nominale spanningen [U] 230/240 V. Bij lagere spanningen en bij per land verschillende uitvoeringen kunnen deze gegevens afwijken. Let op het zaaknummer op het typeplaatje van het elektrische gereedschap. De handelsbenamingen van sommige elektrische gereedschappen kunnen afwijken. Informatie over geluid en trillingen Meetwaarden bepaald volgens EN 50144. Het A-gewogen geluidsdrukniveau van de machine bedraagt kenmerkend 83 dB(A). Meetonzekerheid K=3 dB. Het geluidsniveau kan tijdens de werkzaamheden 85 dB(A) overschrijden. Draag een gehoorbescherming. De hand/arm-trilling is kenmerkend minder dan 2,5 m/s2. Conformiteitsverklaring Wij verklaren als alleen verantwoordelijke dat dit product voldoet aan de volgende normen en normatieve documenten: EN 50144 volgens de bepalingen van de richtlijnen 89/336/EEG en 98/37/EG. Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification Robert Bosch GmbH, Power Tools Division 1 609 929 J42 • 6.2.06 PTK 14 E

Nederlands–3 OBJ_BUCH-1 609 929 J42-001.book Page 4 Monday, February 6, 2006 7:58 AM Montage Bij de verwerking van twee nieten (Duotac-functie) moet u het stelwiel voor vooraf instelbare slagkracht 2 ca. één stand hoger instellen. Magazijn vullen (zie afbeelding A) Ondergrond Positie stelwiel 2 Trek altijd voor werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact. B Gebruik uitsluitend origineel Bosch-toebehoren. De precisie-onderdelen van de tacker, zoals magazijn, stoter en nietkanaal, zijn afgestemd op nieten, nagels en stiften van Bosch. Andere fabrikanten gebruiken andere staalkwaliteiten en afmetingen.

n Druk aan de zijkant op het geribbelde vlak van de magazijnschuif 3 en trek het magazijn 11 naar buiten. o Leg de nietstrip 10 of de nagelstrip 9 in het magazijn. Houd bij het inleggen van de nagelstrip 9 de tacker iets schuin zodat de nagels tegen de zijwand liggen. p Duw het magazijn 11 naar binnen tot de sluiting van de magazijnschuif 3 vastklikt. Gebruik Ingebruikneming Let op de netspanning! De spanning van de stroombron moet overeenkomen met de gegevens op het typeplaatje van het elektrische gereedschap. Met 230 V aangeduide elektrische gereedschappen kunnen ook met 220 V worden gebruikt. In- en uitschakelen Zet de tackerneus 7 eerst stevig op het werkstuk tot dit enkele millimeters wordt ingedrukt. Druk vervolgens kort op de schakelaar 1 en laat deze weer los. De aan de beweegbare tackerneus 7 gekoppelde nietblokkering voorkomt dat er onbedoeld wordt geniet als de schakelaar 1 per ongeluk wordt ingedrukt. Om snel te werken, kunt u de schakelaar 1 ingedrukt houden. Druk de tackerneus 7 stevig op het werkstuk tot het schot gelost wordt. Zet de tacker op de volgende plaats neer en duw de tackerneus 7 opnieuw stevig op het werkstuk. Automatische Duotac-functie Met de automatische Duotac-functie kunt u twee nieten tegelijkertijd verwerken. Het tegelijkertijd inslaan van twee nieten voorkomt uitscheuren, bijvoorbeeld bij fijne stoffen en folie. Bij de verwerking van nagels is de Duotac-functie niet mogelijk. Duw de omschakelknop voor de automatische Duotacfunctie 8 omhoog om twee nieten tegelijk te verwerken. Duw de omschakelknop voor de automatische Duotacfunctie 8 omlaag om één niet of één nagel te verwerken. Vooraf instelbare slagkracht Met het stelwiel voor vooraf instelbare slagkracht 2 kunt u de benodigde slagkracht trapsgewijs vooraf instellen. De vereiste slagkracht is afhankelijk van de lengte van de nieten of nagels en de sterkte van het materiaal. De optimale slagkrachtinstelling kunt u het best proefondervindelijk bepalen. De gegevens in de volgende tabel zijn geadviseerde waarden. 1 609 929 J42 • 6.2.06 Nederlands–4 OBJ_BUCH-1 609 929 J42-001.book Page 5 Monday, February 6, 2006 7:58 AM Onderhoud en service Tips voor de werkzaamheden Met dit elektrische gereedschap kunnen geen nieten van 19 mm worden verwerkt. Gebruik daarom het elektrische gereedschap niet voor het bevestigen van plafondbetimmering met profielhout- of voegkrammen. Voorkom het bedienen van de tacker zonder nieten of nagels om de slijtage van de slagstempel te beperken. Stel na afsluiting van de werkzaamheden de slagkracht met het stelwiel voor vooraf instelbare slagkracht 2 op een lage waarde in om de spanveer te ontlasten. Het elektrische gereedschap is geconstrueerd voor gebruik van korte duur en wordt bij continu gebruik warm. Bij toenemende verwarming wordt het vermogen minder. Laat het elektrische gereedschap daarom na maximaal 15 minuten continu gebruik afkoelen. Hechtrail (zie afbeelding B) Met de hechtrail 13 kunt u materiaal hechten met een dikte tot 8 mm, zoals notitiepapier, cursusmappen, dun geperst karton en stoffen. Onderhoud en reiniging Trek altijd voor werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact. Houd het elektrische gereedschap en de ventilatieopeningen altijd schoon om goed en veilig te werken. Mocht het elektrische gereedschap ondanks zorgvuldige fabricage- en testmethoden toch defect raken, dient de reparatie te worden uitgevoerd door een erkende klantenservice voor Bosch elektrische gereedschappen. Vermeld bij vragen en bestellingen van vervangingsonderdelen altijd het uit tien cijfers bestaande zaaknummer volgens het typeplaatje van het elektrische gereedschap. Technische dienst en klantenservice Afhankelijk van de vaststeekpositie van de hechtrail 13 worden de nietpunten naar binnen of naar buiten gebogen. Explosietekeningen en informatie over vervangingsonderdelen vindt u op: www.bosch-pt.com De gegevens in de volgende tabel zijn geadviseerde waarden. Bepaal de instellingen voor het gebruik van twee nieten (Duotac) proefondervindelijk. De gebruikte nieten moeten 3 – 4 mm langer dan de materiaaldikte zijn. Nederland ✆ . . . . . . . . . . . . . . . . . . . . . . . . +31 (0)76/579 54 54 Fax . . . . . . . . . . . . . . . . . . . . . . . +31 (0)76/579 54 94 E-mail: Gereedschappen@nl.bosch.com Nietlengte

Positie stelwiel 2 Steunvoet (zie afbeelding B) Met de steunvoet 12 kunt u het elektrische gereedschap nauwkeurig haaks neerzetten. Afstandhouder (zie afbeelding C) Met de afstandhouder 14 kunt u nieten en nagels op een constante afstand tot de rand van een werkstuk verwerken. Door de variabele vaststeekmogelijkheden zijn er veel verschillende afstanden mogelijk. België en Luxemburg ✆ . . . . . . . . . . . . . . . . . . . . . . . . . +32 (0)70/22 55 65 Fax . . . . . . . . . . . . . . . . . . . . . . . . +32 (0)70/22 55 75 E-mail: Outillage.Gereedschap@be.bosch.com Afvalverwijdering Elektrische gereedschappen, toebehoren en verpakkingen moeten op een voor het milieu verantwoorde wijze worden hergebruikt. Alleen voor landen van de EU: Gooi elektrische gereedschappen niet bij het huisvuil. Volgens Europese richtlijn 2002/96/EG over elektrische en elektronische oude apparaten en de omzetting van de richtlijn in nationaal recht moeten niet meer bruikbare elektrische gereedschappen apart worden ingezameld en op een voor het milieu verantwoorde wijze worden hergebruikt. Wijzigingen voorbehouden. 1 609 929 J42 • 6.2.06 Nederlands–5 OBJ_BUCH-1 609 929 J42-001.book Page 1 Monday, February 6, 2006 7:58 AM Generelle advarselshenvisninger for el-værktøj ADVARSEL Læs alle advarselshenvisninger og instrukser. I tilfælde af manglende overholdelse af advarselshenvisningerne og instrukserne er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser. Opbevar alle advarselshenvisninger og instrukser til senere brug. Det i advarselshenvisningerne benyttede begreb „el-værktøj“ refererer til netdrevet el-værktøj (med netkabel) og akkudrevet el-værktøj (uden netkabel). f) Hvis det ikke kan undgås at bruge el-værktøjet i fugtige omgivelser, skal der bruges et HFI-relæ. Brug af et HFI-relæ reducerer risikoen for at få elektrisk stød.
