GEBRUIKSAANWIJZING PTK 3.6 V BOSCH

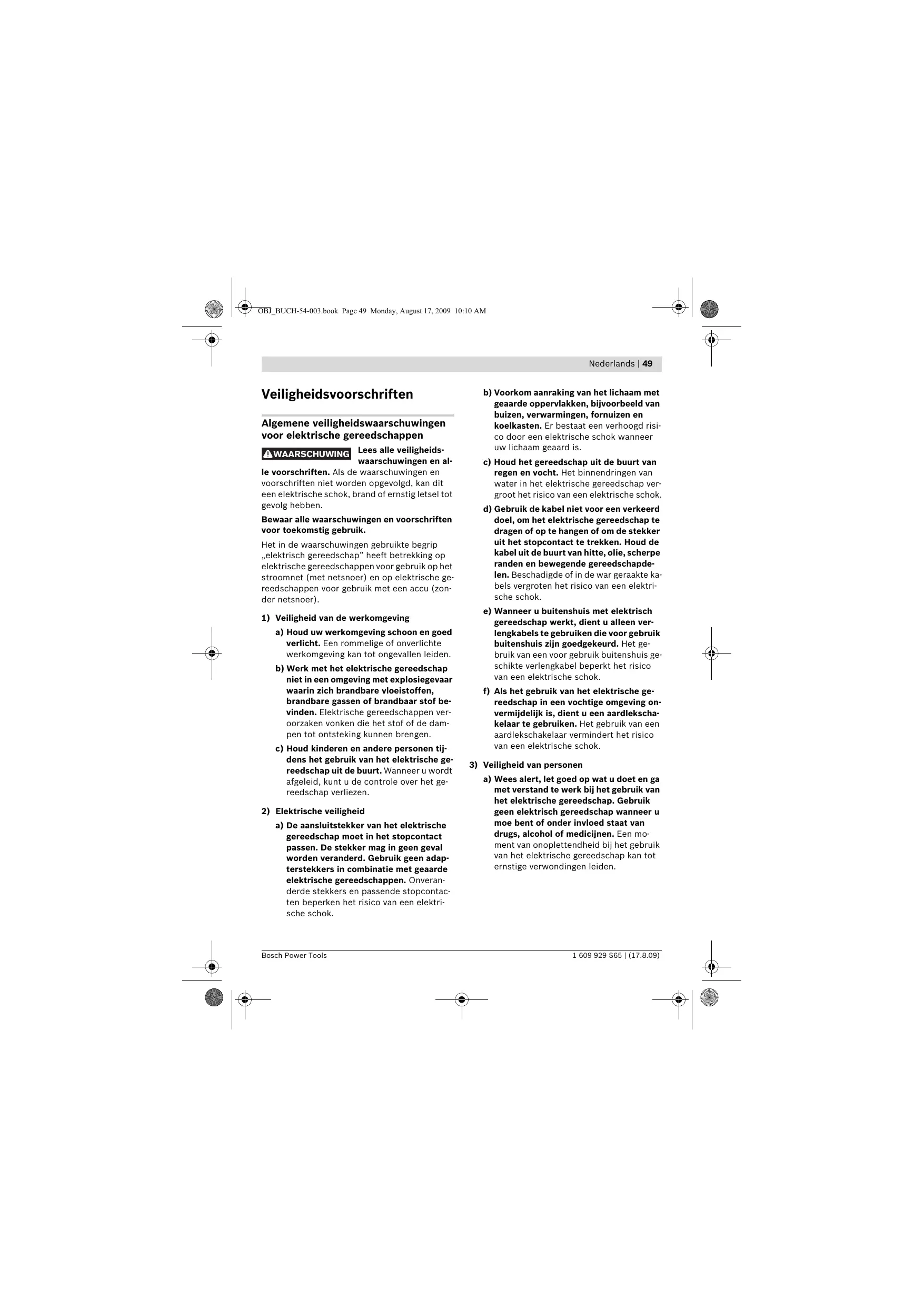

Algemene veiligheidswaarschuwingen voor elektrische gereedschappen WAARSCHUWING Lees alle veiligheidswaarschuwingen en alle voorschriften. Als de waarschuwingen en voorschriften niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben. Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik. Het in de waarschuwingen gebruikte begrip „elektrisch gereedschap” heeft betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer).

1) Veiligheid van de werkomgeving

a) Houd uw werkomgeving schoon en goed verlicht. Een rommelige of onverlichte werkomgeving kan tot ongevallen leiden. b) Werk met het elektrische gereedschap niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandbaar stof bevinden. Elektrische gereedschappen veroorzaken vonken die het stof of de dampen tot ontsteking kunnen brengen. c) Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschap uit de buurt. Wanneer u wordt afgeleid, kunt u de controle over het gereedschap verliezen.

2) Elektrische veiligheid

a) De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde elektrische gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok. Bosch Power Tools b) Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok wanneer uw lichaam geaard is. c) Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok. d) Gebruik de kabel niet voor een verkeerd doel, om het elektrische gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen en bewegende gereedschapdelen. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok. e) Wanneer u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlengkabels te gebruiken die voor gebruik buitenshuis zijn goedgekeurd. Het gebruik van een voor gebruik buitenshuis geschikte verlengkabel beperkt het risico van een elektrische schok. f) Als het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is, dient u een aardlekschakelaar te gebruiken. Het gebruik van een aardlekschakelaar vermindert het risico van een elektrische schok.

3) Veiligheid van personen

a) Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik geen elektrisch gereedschap wanneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het elektrische gereedschap kan tot ernstige verwondingen leiden. 1 609 929 S65 | (17.8.09) OBJ_BUCH-54-003.book Page 50 Monday, August 17, 2009 10:10 AM 50 | Nederlands b) Draag persoonlijke beschermende uitrusting. Draag altijd een veiligheidsbril. Het dragen van persoonlijke beschermende uitrusting zoals een stofmasker, slipvaste werkschoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, vermindert het risico van verwondingen. c) Voorkom per ongeluk inschakelen. Controleer dat het elektrische gereedschap uitgeschakeld is voordat u de stekker in het stopcontact steekt of de accu aansluit en voordat u het gereedschap oppakt of draagt. Wanneer u bij het dragen van het elektrische gereedschap uw vinger aan de schakelaar hebt of wanneer u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden. d) Verwijder instelgereedschappen of schroefsleutels voordat u het elektrische gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden. e) Voorkom een onevenwichtige lichaamshouding. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kunt u het elektrische gereedschap in onverwachte situaties beter onder controle houden. f) Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen. Loshangende kleding, lange haren en sieraden kunnen door bewegende delen worden meegenomen. g) Wanneer stofafzuigings- of stofopvangvoorzieningen kunnen worden gemonteerd, dient u zich ervan te verzekeren dat deze zijn aangesloten en juist worden gebruikt. Het gebruik van een stofafzuiging beperkt het gevaar door stof. 1 609 929 S65 | (17.8.09)

4) Zorgvuldige omgang met en zorgvuldig gebruik van elektrische gereedschappen

a) Overbelast het gereedschap niet. Gebruik voor uw werkzaamheden het daarvoor bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u beter en veiliger binnen het aangegeven capaciteitsbereik. b) Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd. c) Trek de stekker uit het stopcontact of neem de accu uit het elektrische gereedschap voordat u het gereedschap instelt, toebehoren wisselt of het gereedschap weglegt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het elektrische gereedschap. d) Bewaar niet-gebruikte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap niet gebruiken door personen die er niet mee vertrouwd zijn en deze aanwijzingen niet hebben gelezen. Elektrische gereedschappen zijn gevaarlijk wanneer deze door onervaren personen worden gebruikt. e) Verzorg het elektrische gereedschap zorgvuldig. Controleer of bewegende delen van het gereedschap correct functioneren en niet vastklemmen en of onderdelen zodanig gebroken of beschadigd zijn dat de werking van het elektrische gereedschap nadelig wordt beïnvloed. Laat deze beschadigde onderdelen voor het gebruik repareren. Veel ongevallen hebben hun oorzaak in slecht onderhouden elektrische gereedschappen. f) Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhouden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder snel vast en zijn gemakkelijker te geleiden. Bosch Power Tools OBJ_BUCH-54-003.book Page 51 Monday, August 17, 2009 10:10 AM Nederlands | 51 g) Gebruik elektrisch gereedschap, toebehoren, inzetgereedschappen en dergelijke volgens deze aanwijzingen. Let daarbij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de voorziene toepassingen kan tot gevaarlijke situaties leiden.

5) Gebruik en onderhoud van accugereedschappen

a) Laad accu’s alleen op in oplaadapparaten die door de fabrikant worden geadviseerd. Voor een oplaadapparaat dat voor een bepaald type accu geschikt is, bestaat brandgevaar wanneer het met andere accu’s wordt gebruikt. b) Gebruik alleen de daarvoor bedoelde accu’s in de elektrische gereedschappen. Het gebruik van andere accu’s kan tot verwondingen en brandgevaar leiden. c) Voorkom aanraking van de niet-gebruikte accu met paperclips, munten, sleutels, spijkers, schroeven en andere kleine metalen voorwerpen die overbrugging van de contacten kunnen veroorzaken. Kortsluiting tussen de accucontacten kan brandwonden of brand tot gevolg hebben. d) Bij verkeerd gebruik kan vloeistof uit de accu lekken. Voorkom contact daarmee. Spoel bij onvoorzien contact met water af. Wanneer de vloeistof in de ogen komt, dient u bovendien een arts te raadplegen. Gelekte accuvloeistof kan tot huidirritaties en verbrandingen leiden.

a) Laat het elektrische gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele vervangingsonderdelen. Daarmee wordt gewaarborgd dat de veiligheid van het gereedschap in stand blijft. Bosch Power Tools Veiligheidsvoorschriften voor accutackers f Ga er altijd van uit dat het elektrische gereedschap nieten bevat. Een achteloze omgang met de inslagmachine kan tot het onverwacht uitschieten van nieten leiden, waardoor u gewond kunt raken. f Richt met het elektrische gereedschap niet op uzelf of op andere personen in de buurt. Door onverwacht activeren wordt een niet uitgestoten, hetgeen tot verwondingen kan leiden. f Bedien het elektrische gereedschap niet voordat het stevig op het werkstuk is geplaatst. Als het elektrische gereedschap het werkstuk niet raakt, kan de niet van de bevestigingsplaats wegglijden. f Trek de stekker van het elektrische gereedschap uit het stopcontact of haal de accu uit het gereedschap als de niet in het gereedschap vastklemt. Als de inslagmachine aangesloten is, kan deze bij het verwijderen van een vastgeklemde niet per ongeluk worden bediend. f Wees voorzichtig bij het verwijderen van een vastzittende niet. Het systeem kan gespannen zijn en de niet kan met kracht naar buiten worden gestoten terwijl u probeert om de vastzittende niet te verwijderen. f Gebruik deze inslagmachine niet voor de bevestiging van elektrische leidingen. Het is niet geschikt voor de installatie van elektrische leidingen, kan de isolatie van elektrische kabels beschadigen en zo een elektrische schok en brandgevaar veroorzaken. f Zet het werkstuk vast. Een met spanvoorzieningen of een bankschroef vastgehouden werkstuk wordt beter vastgehouden dan u met uw hand kunt doen. f Open de accu niet. Er bestaat gevaar voor kortsluiting. Bescherm de accu tegen hitte, bijvoorbeeld ook tegen voortdurend zonlicht en vuur. Er bestaat explosiegevaar. 1 609 929 S65 | (17.8.09) OBJ_BUCH-54-003.book Page 52 Monday, August 17, 2009 10:10 AM 52 | Nederlands f Gebruik alleen originele Bosch-accu’s met de op het typeplaatje van het elektrische gereedschap aangegeven spanning. Bij gebruik van andere accu’s, bijvoorbeeld imitaties, opgeknapte accu’s of accu’s van andere merken, bestaat gevaar voor persoonlijk letsel en materiële schade door exploderende accu’s. Functiebeschrijving Veiligheidsvoorschriften voor oplaadapparaten Gebruik volgens bestemming Houd het oplaadapparaat uit de buurt van regen en vocht. Het binnendringen van water in het oplaadapparaat vergroot het risico van een elektrische schok. f Laad geen accu’s van andere fabrikanten op. Het oplaadapparaat is alleen geschikt voor het opladen van Bosch-accu’s (NiCd/NiMH) met de in de technische gegevens vermelde spanningen. Anders bestaat er brand- en explosiegevaar. f Houd het oplaadapparaat schoon. Door vervuiling bestaat gevaar voor een elektrische schok. f Controleer voor elk gebruik oplaadapparaat, kabel en stekker. Gebruik het oplaadapparaat niet als u een beschadiging hebt vastgesteld. Open het oplaadapparaat niet zelf en laat het alleen door gekwalificeerd personeel en alleen met originele vervangingsonderdelen repareren. Beschadigde oplaadapparaten, kabels en stekkers vergroten het risico van een elektrische schok. f Gebruik het oplaadapparaat niet op een gemakkelijk brandbare ondergrond (zoals papier of textiel) of in een brandbare omgeving. Vanwege de bij het opladen optredende verwarming van het oplaadapparaat bestaat brandgevaar. Lees alle veiligheidswaarschuwingen en alle voorschriften. Als de waarschuwingen en voorschriften niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben. Het gereedschap is bestemd voor het hechten van karton, isolatiemateriaal, stof, folie, leer en vergelijkbare materialen op een ondergrond van hout of met hout vergelijkbaar materiaal. Het gereedschap is niet geschikt voor het bevestigen van muur- of plafondbetimmering. Afgebeelde componenten De componenten zijn genummerd zoals op de afbeelding van het elektrische gereedschap op de pagina met afbeeldingen. 1 Stelwiel vooraf instelbare slagkracht 2 Schakelaar 3 Accu 4 Accu-ontgrendelingsknop 5 Tackerneus 6 Oplaadstekker van het oplaadapparaat 7 Accu-oplaadeenheid 8 Nagelstrips* 9 Nietstrips* 10 Magazijn 11 Blokkeerhendel voor nietenmagazijn 12 Afneembare beschermkap voor tackerneus

• Niet elk afgebeeld en beschreven toebehoren wordt standaard meegeleverd. Het volledige toebehoren vindt u in ons toebehorenprogramma. f Houd toezicht op kinderen en zorg ervoor dat zij niet met het oplaadapparaat spelen. 1 609 929 S65 | (17.8.09) Bosch Power Tools OBJ_BUCH-54-003.book Page 53 Monday, August 17, 2009 10:10 AM Nederlands | 53 Technische gegevens Conformiteitsverklaring Accu-tacker PTK 3,6 V 3 603 J68 8.. Zaaknummer Nominale spanning Aantal slagen

Max. inhoud magazijn Gewicht volgens EPTA-Procedure 01/2003 Wij verklaren als alleen verantwoordelijke dat het onder „Technische gegevens” beschreven product voldoet aan de volgende normen en normatieve documenten: EN 50144 (accugereedschap) en EN 60335 (acculader) volgens de bepalingen van de richtlijnen 2006/95/EG, 2004/108/EG, 98/37/EG (t/m 28-12-2009), 2006/42/EG (vanaf 29-12-2009). Technisch dossier bij: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen

5–6 Let op het zaaknummer op het typeplaatje van het elektrische gereedschap. De handelsbenamingen van sommige elektrische gereedschappen kunnen afwijken. Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

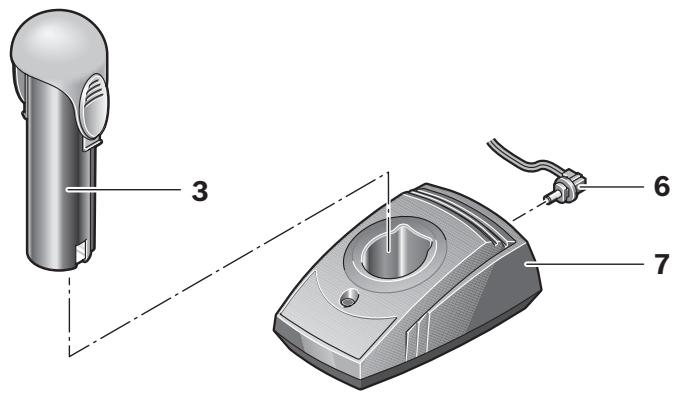

Montage Informatie over geluid en trillingen Accu opladen (zie afbeelding A) Meetwaarden bepaald volgens EN 50144. Een nieuwe of lang niet gebruikte accu levert pas na ca. vijf oplaad- en ontlaadcycli zijn volledige capaciteit. Het A-gewogen geluidsdrukniveau van het gereedschap betdraagt kenmerkend 78 dB(A). Onzekerheid K=3 dB. Het geluidsniveau tijdens de werkzaamheden kan 80 dB(A) overschrijden. Draag een gehoorbescherming. De hand/arm-trilling is kenmerkend minder dan 2,5 m/s2. Laad de accu’s niet na elk gebruik op. Laad de accu’s bij langdurig niet-gebruik pas op als u deze gebruikt. Als u de accu 3 wilt verwijderen, drukt u op de ontgrendelingsknoppen 4 en trekt u de accu naar achteren uit het elektrische gereedschap. Forceer daarbij niet. Plaats de accu 3 in de accu-oplaadeenheid 7. Steek de oplaadstekker van het oplaadapparaat 6 in de aansluiting van de accu-oplaadeenheid 7. De accu is voorzien van een thermische beveiliging (NTC) die opladen alleen in het temperatuurbereik tussen 0 °C en 45 °C toelaat. Daardoor wordt een lange levensduur van de accu bereikt. Bosch Power Tools 1 609 929 S65 | (17.8.09) OBJ_BUCH-54-003.book Page 54 Monday, August 17, 2009 10:10 AM 54 | Nederlands Een duidelijk kortere gebruiksduur na het opladen duidt erop dat de accu versleten is en moet worden vervangen. Neem de voorschriften ten aanzien van de afvalverwijdering in acht. Magazijn vullen (zie afbeeldingen B–C) f Neem altijd voor werkzaamheden aan het elektrische gereedschap de accu uit het gereedschap. f Gebruik uitsluitend origineel Bosch-toebehoren. De precisie-onderdelen van de tacker, zoals magazijn, stoter en nietkanaal, zijn afgestemd op nieten, nagels en stiften van Bosch. Andere fabrikanten gebruiken andere staalkwaliteiten en afmetingen. n Druk de blokkeerhendel 11 in en houd deze ingedrukt. o Trek het magazijn 10 naar buiten. U kunt het magazijn 10 alleen naar buiten trekken als de beschermkap 12 met de open zijde naar achteren op de tackerneus 5 is geplaatst, zoals op de afbeelding te zien is. p Leg de nietstrip 9 of de nagelstrip 8 in het magazijn. Houd bij het inleggen van de nagelstrip 8 de tacker iets schuin zodat de nagels tegen de zijwand liggen. q Duw het magazijn 10 tot aan de aanslag tegen de tackerneus 5 en druk op de blokkeerhendel 11 tot deze vastklikt. Gebruik Ingebruikneming Accu plaatsen Zet de opgeladen accu 3 in de greep tot deze merkbaar vastklikt en vlak op de greep aansluit. In- en uitschakelen Zet de tackerneus 5 eerst stevig op het werkstuk tot dit enkele millimeters wordt ingedrukt. Druk vervolgens kort op de schakelaar 2 en laat deze weer los. De aan de beweegbare tackerneus 5 gekoppelde nietblokkering voorkomt dat er onbedoeld wordt geniet als de schakelaar 2 per ongeluk wordt ingedrukt. Vooraf instelbare slagkracht Met het stelwiel voor vooraf instelbare slagkracht 1 kunt u de benodigde slagkracht trapsgewijs vooraf instellen. De vereiste slagkracht is afhankelijk van de lengte van de nieten of nagels en de sterkte van het materiaal. De optimale slagkrachtinstelling kunt u het best proefondervindelijk bepalen. Tips voor de werkzaamheden f Met dit elektrische gereedschap kunnen geen nieten van 19 mm worden verwerkt. Gebruik daarom het elektrische gereedschap niet voor het bevestigen van plafondbetimmering met profielhout- of voegkrammen. Voorkom het bedienen van de tacker zonder nieten of nagels om de slijtage van de slagstempel te beperken. Stel na afsluiting van de werkzaamheden de slagkracht met het stelwiel voor vooraf instelbare slagkracht 1 op een lage waarde in om de spanveer te ontlasten. Afneembare beschermkap voor tackerneus (zie afbeelding C) Zet voor het bewerken van kwetsbare oppervlakken, bijvoorbeeld folie, de afneembare beschermkap 12 op de tackerneus 5. 1 609 929 S65 | (17.8.09) Bosch Power Tools OBJ_BUCH-54-003.book Page 55 Monday, August 17, 2009 10:10 AM Nederlands | 55 Onderhoud en service Onderhoud en reiniging f Neem altijd voor werkzaamheden aan het elektrische gereedschap de accu uit het gereedschap. f Houd het elektrische gereedschap en de ventilatieopeningen altijd schoon om goed en veilig te werken. Mocht het elektrische gereedschap ondanks zorgvuldige fabricage- en testmethoden toch defect raken, dient de reparatie te worden uitgevoerd door een erkende klantenservice voor Bosch elektrische gereedschappen. Vermeld bij vragen en bestellingen van vervangingsonderdelen altijd het uit tien cijfers bestaande zaaknummer volgens het typeplaatje van het elektrische gereedschap. Afvalverwijdering Elektrische gereedschappen, toebehoren en verpakkingen moeten op een voor het milieu verantwoorde wijze worden hergebruikt. Alleen voor landen van de EU: Gooi elektrische gereedschappen niet bij het huisvuil. Volgens de Europese richtlijn 2002/96/EG over elektrische en elektronische oude apparaten en de omzetting van de richtlijn in nationaal recht moeten niet meer bruikbare elektrische gereedschappen apart worden ingezameld en op een voor het milieu verantwoorde wijze worden hergebruikt. Accu’s en batterijen: Klantenservice en advies Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over vervangingsonderdelen. Explosietekeningen en informatie over vervangingsonderdelen vindt u ook op: www.bosch-pt.com De medewerkers van onze klantenservice adviseren u graag bij vragen over de aankoop, het gebruik en de instelling van producten en toebehoren. Nederland Ni-Cd: Nikkelcadmium Let op: deze accu’s bevatten cadmium, een zeer giftig zwaar metaal. Ni-MH: Nikkelmetaalhydride Gooi accu’s of batterijen niet bij het huisvuil en evenmin in het vuur of het water. Accu’s en batterijen moeten worden ingezameld, gerecycled of op een voor het milieu verantwoorde wijze worden afgevoerd. Tel.: +31 (076) 579 54 54 Fax: +31 (076) 579 54 94 E-mail: gereedschappen@nl.bosch.com Alleen voor landen van de EU: Volgens richtlijn 91/157/EEG moeten defecte of versleten accu’s en batterijen worden gerecycled. België en Luxemburg Wijzigingen voorbehouden. Tel.: +32 (070) 22 55 65 Fax: +32 (070) 22 55 75 E-mail: outillage.gereedschap@be.bosch.com Bosch Power Tools 1 609 929 S65 | (17.8.09) OBJ_BUCH-54-003.book Page 56 Monday, August 17, 2009 10:10 AM 56 | Dansk Sikkerhedsinstrukser
