MANUAL DE USUARIO PTK 3.6 V BOSCH

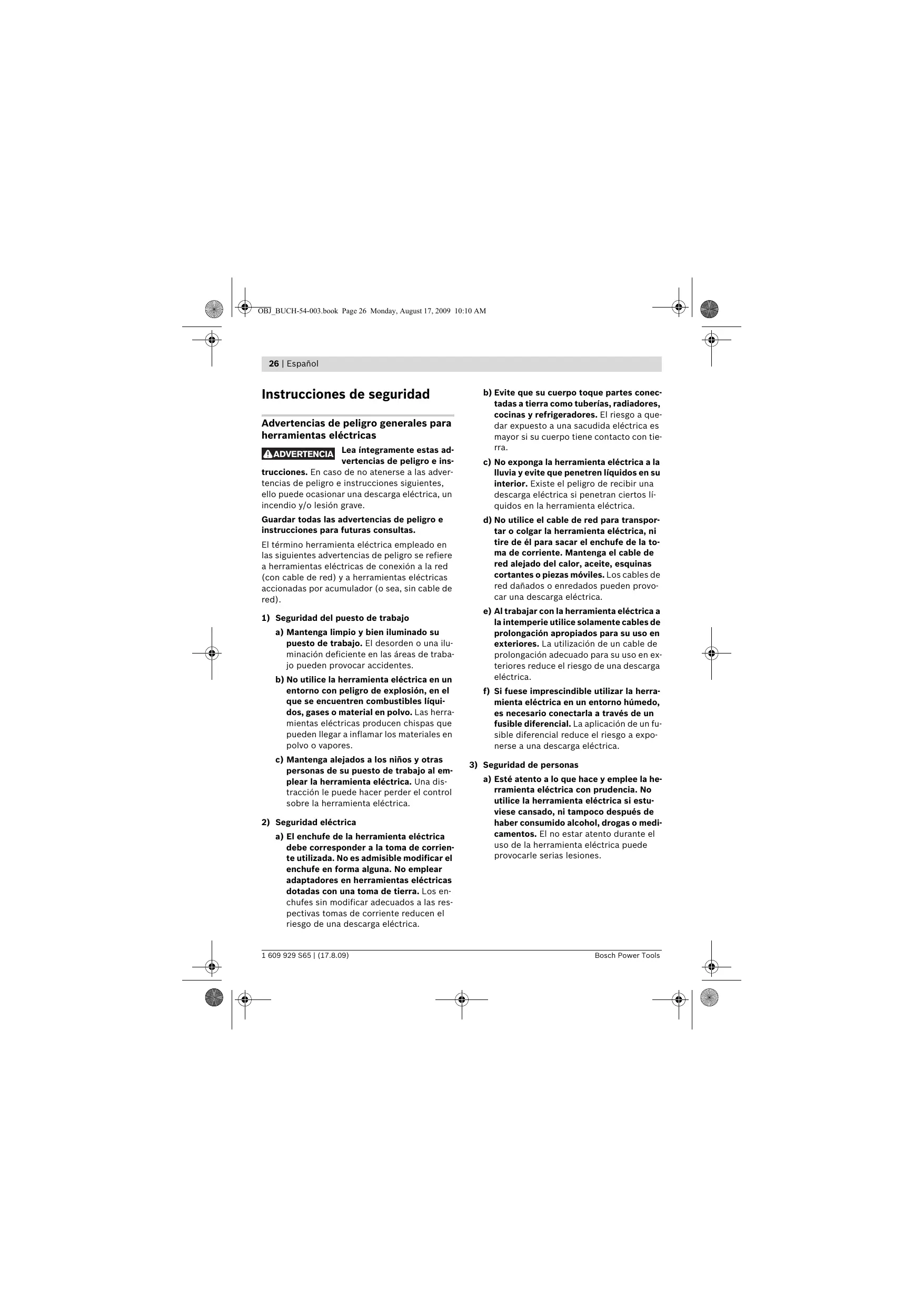

Instrucciones de seguridad

Advertencias de peligro generales para herramientas eléctricas ADVERTENCIA Lea íntegramente estas advertencias de peligro e instrucciones. En caso de no atenerse a las advertencias de peligro e instrucciones siguientes, ello puede ocasionar una descarga eléctrica, un incendio y/o lesión grave. Guardar todas las advertencias de peligro e instrucciones para futuras consultas. El término herramienta eléctrica empleado en las siguientes advertencias de peligro se refiere a herramientas eléctricas de conexión a la red (con cable de red) y a herramientas eléctricas accionadas por acumulador (o sea, sin cable de red).

1) Seguridad del puesto de trabajo

a) Mantenga limpio y bien iluminado su puesto de trabajo. El desorden o una iluminación deficiente en las áreas de trabajo pueden provocar accidentes. b) No utilice la herramienta eléctrica en un entorno con peligro de explosión, en el que se encuentren combustibles líquidos, gases o material en polvo. Las herramientas eléctricas producen chispas que pueden llegar a inflamar los materiales en polvo o vapores. c) Mantenga alejados a los niños y otras personas de su puesto de trabajo al emplear la herramienta eléctrica. Una distracción le puede hacer perder el control sobre la herramienta eléctrica.

2) Seguridad eléctrica

a) El enchufe de la herramienta eléctrica debe corresponder a la toma de corriente utilizada. No es admisible modificar el enchufe en forma alguna. No emplear adaptadores en herramientas eléctricas dotadas con una toma de tierra. Los enchufes sin modificar adecuados a las respectivas tomas de corriente reducen el riesgo de una descarga eléctrica. 1 609 929 S65 | (17.8.09) b) Evite que su cuerpo toque partes conectadas a tierra como tuberías, radiadores, cocinas y refrigeradores. El riesgo a quedar expuesto a una sacudida eléctrica es mayor si su cuerpo tiene contacto con tierra. c) No exponga la herramienta eléctrica a la lluvia y evite que penetren líquidos en su interior. Existe el peligro de recibir una descarga eléctrica si penetran ciertos líquidos en la herramienta eléctrica. d) No utilice el cable de red para transportar o colgar la herramienta eléctrica, ni tire de él para sacar el enchufe de la toma de corriente. Mantenga el cable de red alejado del calor, aceite, esquinas cortantes o piezas móviles. Los cables de red dañados o enredados pueden provocar una descarga eléctrica. e) Al trabajar con la herramienta eléctrica a la intemperie utilice solamente cables de prolongación apropiados para su uso en exteriores. La utilización de un cable de prolongación adecuado para su uso en exteriores reduce el riesgo de una descarga eléctrica. f) Si fuese imprescindible utilizar la herramienta eléctrica en un entorno húmedo, es necesario conectarla a través de un fusible diferencial. La aplicación de un fusible diferencial reduce el riesgo a exponerse a una descarga eléctrica.

3) Seguridad de personas

a) Esté atento a lo que hace y emplee la herramienta eléctrica con prudencia. No utilice la herramienta eléctrica si estuviese cansado, ni tampoco después de haber consumido alcohol, drogas o medicamentos. El no estar atento durante el uso de la herramienta eléctrica puede provocarle serias lesiones. Español | 27 b) Utilice un equipo de protección personal y en todo caso unas gafas de protección. El riesgo a lesionarse se reduce considerablemente si, dependiendo del tipo y la aplicación de la herramienta eléctrica empleada, se utiliza un equipo de protección adecuado como una mascarilla antipolvo, zapatos de seguridad con suela antideslizante, casco, o protectores auditivos. c) Evite una puesta en marcha fortuita. Asegurarse de que la herramienta eléctrica esté desconectada antes de conectarla a la toma de corriente y/o al montar el acumulador, al recogerla, y al transportarla. Si transporta la herramienta eléctrica sujetándola por el interruptor de conexión/desconexión, o si alimenta la herramienta eléctrica estando ésta conectada, ello puede dar lugar a un accidente. d) Retire las herramientas de ajuste o llaves fijas antes de conectar la herramienta eléctrica. Una herramienta de ajuste o llave fija colocada en una pieza rotante puede producir lesiones al poner a funcionar la herramienta eléctrica. e) Evite posturas arriesgadas. Trabaje sobre una base firme y mantenga el equilibrio en todo momento. Ello le permitirá controlar mejor la herramienta eléctrica en caso de presentarse una situación inesperada. f) Lleve puesta una vestimenta de trabajo adecuada. No utilice vestimenta amplia ni joyas. Mantenga su pelo, vestimenta y guantes alejados de las piezas móviles. La vestimenta suelta, el pelo largo y las joyas se pueden enganchar con las piezas en movimiento. g) Siempre que sea posible utilizar unos equipos de aspiración o captación de polvo, asegúrese que éstos estén montados y que sean utilizados correctamente. El empleo de estos equipos reduce los riesgos derivados del polvo.

4) Uso y trato cuidadoso de herramientas

eléctricas a) No sobrecargue la herramienta eléctrica. Use la herramienta eléctrica prevista para el trabajo a realizar. Con la herramienta adecuada podrá trabajar mejor y más seguro dentro del margen de potencia indicado. b) No utilice herramientas eléctricas con un interruptor defectuoso. Las herramientas eléctricas que no se puedan conectar o desconectar son peligrosas y deben hacerse reparar. c) Saque el enchufe de la red y/o desmonte el acumulador antes de realizar un ajuste en la herramienta eléctrica, cambiar de accesorio o al guardar la herramienta eléctrica. Esta medida preventiva reduce el riesgo a conectar accidentalmente la herramienta eléctrica. d) Guarde las herramientas eléctricas fuera del alcance de los niños. No permita la utilización de la herramienta eléctrica a aquellas personas que no estén familiarizadas con su uso o que no hayan leído estas instrucciones. Las herramientas eléctricas utilizadas por personas inexpertas son peligrosas. e) Cuide la herramienta eléctrica con esmero. Controle si funcionan correctamente, sin atascarse, las partes móviles de la herramienta eléctrica, y si existen partes rotas o deterioradas que pudieran afectar al funcionamiento de la herramienta eléctrica. Haga reparar estas piezas defectuosas antes de volver a utilizar la herramienta eléctrica. Muchos de los accidentes se deben a herramientas eléctricas con un mantenimiento deficiente. f) Mantenga los útiles limpios y afilados. Los útiles mantenidos correctamente se dejan guiar y controlar mejor. 1 609 929 S65 | (17.8.09) 28 | Español g) Utilice la herramienta eléctrica, accesorios, útiles, etc. de acuerdo a estas instrucciones, considerando en ello las condiciones de trabajo y la tarea a realizar. El uso de herramientas eléctricas para trabajos diferentes de aquellos para los que han sido concebidas puede resultar peligroso.

5) Trato y uso cuidadoso de herramientas accionadas por acumulador

a) Solamente cargar los acumuladores con los cargadores recomendados por el fabricante. Existe riesgo de incendio al intentar cargar acumuladores de un tipo diferente al previsto para el cargador. b) Solamente emplee los acumuladores previstos para la herramienta eléctrica. El uso de otro tipo de acumuladores puede provocar daños e incluso un incendio. c) Si no utiliza el acumulador, guárdelo separado de clips, monedas, llaves, clavos, tornillos o demás objetos metálicos que pudieran puentear sus contactos. El cortocircuito de los contactos del acumulador puede causar quemaduras o un incendio. d) La utilización inadecuada del acumulador puede provocar fugas de líquido. Evite el contacto con él. En caso de un contacto accidental enjuagar el área afectada con abundante agua. En caso de un contacto con los ojos recurra además inmediatamente a un médico. El líquido del acumulador puede irritar la piel o producir quemaduras.

6) Servicio

a) Únicamente haga reparar su herramienta eléctrica por un profesional, empleando exclusivamente piezas de repuesto originales. Solamente así se mantiene la seguridad de la herramienta eléctrica. Instrucciones de seguridad para clavadoras/grapadoras accionadas por acumulador f Siempre proceda considerando que la herramienta eléctrica va cargada con grapas. Al manejar despreocupadamente la clavadora/grapadora pueden salir disparadas inesperadamente grapas y lesionarle. f No dirija la herramienta eléctrica contra Ud. ni contra otras personas situadas en la proximidad. Al accionar el gatillo por descuido puede que resulte dañado por la grapa expulsada. f No accione la herramienta eléctrica antes de haberla asentado firmemente contra la pieza de trabajo. Si la herramienta eléctrica no tiene contacto con la pieza de trabajo puede que la grapa resulte rebotada. f Desconecte la herramienta eléctrica de la red, o retire el acumulador de la misma, si la grapa se ha atascado en la herramienta eléctrica. Una clavadora/grapadora conectada a la alimentación puede llegar a ser accionada fortuitamente al tratar de retirar la grapa obstruida. f Preste atención al retirar una grapa atascada. Puede que el mecanismo esté tenso y la grapa salga bruscamente expulsada al tratar de eliminar la obstrucción. f No utilice esta clavadora/grapadora para sujetar conductores eléctricos. No es apropiada para la instalación de conductores eléctricos, por lo que puede dañar el aislamiento de los cables y provocar una electrocución o un incendio. f Asegure la pieza de trabajo. Una pieza de trabajo fijada con unos dispositivos de sujeción, o en un tornillo de banco, se mantiene sujeta de forma mucho más segura que con la mano. f No intente abrir el acumulador. Podría provocar un cortocircuito. Proteja el acumulador del calor como, p.ej., de una exposición prolongada al sol y del fuego. Existe el riesgo de explosión. 1 609 929 S65 | (17.8.09) Español | 29 f Solamente utilice acumuladores originales Bosch de la tensión indicada en la placa de características de su herramienta eléctrica. Si se utilizan acumuladores diferentes, como, p. ej., imitaciones, acumuladores recuperados, o de otra marca, existe el riesgo de que éstos exploten y causen daños personales o materiales. Instrucciones de seguridad para cargadores No exponga el cargador a la lluvia ni a la humedad. La penetración de agua en el cargador aumenta el riesgo de electrocución. f No cargue acumuladores de otra marca. El cargador solamente es adecuado para cargar acumuladores Bosch (Ni-Cd/NiMH) de las tensiones indicadas en los datos técnicos. En caso de no atenerse a ello podría originarse un incendio o explosión. f Siempre mantenga limpio el cargador. La suciedad puede comportar un riesgo de electrocución. f Antes de cada utilización verificar el estado del cargador, cable y enchufe. No utilice el cargador en caso de detectar algún desperfecto. Jamás intente abrir el cargador por su propia cuenta, y solamente hágalo reparar por personal técnico cualificado empleando exclusivamente piezas de repuesto originales. Un cargador, cable y enchufe deteriorado comportan un mayor riesgo de electrocución. f No utilice el cargador sobre una base fácilmente inflamable (p.ej. papel, tela, etc.) ni en un entorno inflamable. Puesto que el cargador se calienta durante el proceso de carga existe un peligro de incendio. f Vigile a los niños y tome las medidas oportunas para evitar que éstos puedan jugar con el cargador. Descripción del funcionamiento Lea íntegramente estas advertencias de peligro e instrucciones. En caso de no atenerse a las advertencias de peligro e instrucciones siguientes, ello puede ocasionar una descarga eléctrica, un incendio y/o lesión grave. Utilización reglamentaria El aparato ha sido diseñado para engrapar cartón, materiales aislantes, textiles, láminas, cuero y materiales similares sobre bases de madera o materiales afines a la madera. El aparato no es adecuado para fijar revestimientos a la pared o techo. Componentes principales La numeración de los componentes está referida a la imagen de la herramienta eléctrica en la página ilustrada. 1 Rueda de ajuste de la fuerza de impacto 2 Disparador 3 Acumulador 4 Botón de extracción del acumulador 5 Cabezal de apoyo 6 Conector del cargador 7 Alojamiento de carga del acumulador 8 Tira de clavos* 9 Tira de grapas* 10 Cargador 11 Palanca de retención del cargador de grapas 12 Tapa protectora extraíble para el cabezal de apoyo *Los accesorios descritos e ilustrados no corresponden al material que se adjunta de serie. La gama completa de accesorios opcionales se detalla en nuestro programa de accesorios. 1 609 929 S65 | (17.8.09) Declaración de conformidad Grapadora accionada por acumulador PTK 3,6 V 3 603 J68 8.. Nº de artículo Tensión nominal Frecuencia de percusión

Anchura de las grapas

11,4 Longitud de las grapas

Capacidad del cargador máx Peso según EPTA-Procedure 01/2003

1,2 Declaramos bajo nuestra responsabilidad, que el producto descrito bajo “Datos técnicos” está en conformidad con las normas o documentos normalizados siguientes: EN 50144 (aparato con acumuladores) y EN 60335 (cargador de acumuladores) de acuerdo con las regulaciones 2006/95/CE, 2004/108/CE, 98/37/CE (hasta el

28.12.2009), 2006/42/CE (a partir del

29.12.2009).

Expediente técnico en: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen Dr. Egbert Schneider Senior Vice President Engineering Cargador Nº de artículo (EU)

(AUS) Tiempo de carga Preste atención al nº de artículo en la placa de características de su aparato, ya que las denominaciones comerciales de algunos aparatos pueden variar. Información sobre ruidos y vibraciones Valores de medición determinados según EN 50144. El nivel de presión sonora típico del aparato, determinado con un filtro A, es de 78 dB(A). Tolerancia K=3 dB. El nivel de ruido al trabajar puede llegar a superar 80 dB(A). ¡Colocarse unos protectores auditivos! La vibración típica en la mano/brazo es inferior a 2,5 m/s2. 1 609 929 S65 | (17.8.09) Montaje Carga del acumulador (ver figura A) Un acumulador nuevo, o no utilizado durante mucho tiempo, únicamente alcanza su plena potencia después de haber estado sometido a aprox. 5 ciclos de carga y descarga. No recargue los acumuladores después de cada uso. Si el acumulador no ha sido utilizado durante largo tiempo espere a recargarlo hasta el momento en que vaya a utilizarlo. Para desmontar el acumulador 3 presione los botones de extracción 4 y sáquelo hacia atrás de la herramienta eléctrica. No proceda con brusquedad. Inserte el acumulador 3 en el alojamiento de carga 7. Conecte el conector del cargador 6 al conector hembra del alojamiento de carga 7. o Saque el cargador 10. Solamente es posible sacar el cargador 10, si la tapa protectora 12 va colocada sobre el cabezal de apoyo 5 con el lado abierto orientado hacia atrás, según se muestra en la figura. p Introduzca la tira de grapas 9 o la tira de clavos 8. Al introducir la tira de clavos 8 incline ligeramente la grapadora con el fin de que los clavos asienten contra la pared lateral. q Introduzca hasta el tope el cargador 10 en el cabezal de apoyo 5 y presione la palanca de retención 11 hasta enclavarla. Operación Puesta en marcha El acumulador viene equipado con un sensor de temperatura NTC que solamente admite su recarga dentro del margen de temperatura entre 0 °C y 45 °C. De esta manera se alcanza un larga vida útil del acumulador. Montaje del acumulador Si después de una recarga, el tiempo de funcionamiento del acumulador fuese muy reducido, ello es señal de que éste está agotado y deberá sustituirse. Conexión/desconexión Observe las indicaciones referentes a la eliminación. Llenado del cargador (ver figuras B–C) f Siempre extraer el acumulador antes de cualquier manipulación en la herramienta eléctrica. f Solamente utilice accesorios originales Bosch. Las piezas de precisión de la grapadora como el cargador, el empujador y el canal de expulsión, han sido especialmente diseñados para grapas, clavos y puntas Bosch. Otros fabricantes emplean acero de una calidad y dimensiones diferentes. Monte el acumulador cargado 3 asentándolo hasta el tope en la empuñadura, cuidando que quede enclavado de forma perceptible. Primeramente oprima firmemente unos milímetros el cabezal de apoyo 5 contra la pieza de trabajo. A continuación accione brevemente el disparador 2 y suéltelo a continuación. Al no ejercerse presión contra el cabezal de apoyo móvil 5 queda bloqueado el disparador 2 para evitar una descarga al accionarlo accidentalmente. Preselección de la fuerza de impacto La rueda de ajuste para la fuerza de impacto 1 permite realizar un ajuste escalonado de la fuerza de impacto. La fuerza de impacto requerida depende de la longitud de las grapas o clavos y de la resistencia del material. Se recomienda determinar probando la fuerza de impacto óptima. n Presione la palanca de retención 11 y manténgala en esa posición. Instrucciones para la operación Servicio técnico y atención al cliente f En esta herramienta eléctrica no pueden utilizarse grapas de 19 mm. Por ello, no deberá usarse esta herramienta eléctrica para fijar revestimientos a los techos con garras para madera perfilada o ensambladuras. El servicio técnico le asesorará en las consultas que pueda Ud. tener sobre la reparación y mantenimiento de su producto, así como sobre piezas de recambio. Los dibujos de despiece e informaciones sobre las piezas de recambio las podrá obtener también en internet bajo: www.bosch-pt.com Nuestro equipo de asesores técnicos le orientará gustosamente en cuanto a la adquisición, aplicación y ajuste de los productos y accesorios. Evite disparar con el cargador vacío para evitar un mayor desgaste del percutor. Al terminar el trabajo ajuste una fuerza de impacto reducida en la rueda de ajuste 1 para destensar el muelle de presión. Tapa protectora extraíble para el cabezal de apoyo (ver figura C) Al trabajar superficies delicadas, como p.ej. láminas, montar la tapa protectora extraíble 12 sobre el cabezal de apoyo 5. Mantenimiento y servicio España Robert Bosch España, S.A. Departamento de ventas Herramientas Eléctricas C/Hermanos García Noblejas, 19 28037 Madrid Tel. Asesoramiento al cliente: +34 (0901) 11 66 Fax: +34 (091) 327 98 63 Mantenimiento y limpieza Venezuela f Siempre extraer el acumulador antes de cualquier manipulación en la herramienta eléctrica. Robert Bosch S.A. Final Calle Vargas. Edf. Centro Berimer P.B. Boleita Norte Caracas 107 Tel.: +58 (02) 207 45 11 f Mantenga limpia la herramienta eléctrica y las rejillas de refrigeración para trabajar con eficacia y seguridad. Si a pesar de los esmerados procesos de fabricación y control, la herramienta eléctrica llegase a averiarse, la reparación deberá encargarse a un servicio técnico autorizado para herramientas eléctricas Bosch. Para cualquier consulta o pedido de piezas de repuesto es imprescindible indicar el nº de artículo de 10 dígitos que figura en la placa de características de la herramienta eléctrica. 1 609 929 S65 | (17.8.09) México Robert Bosch S.A. de C.V. Tel. Interior: +52 (01) 800 627 1286 Tel. D.F.: +52 (01) 52 84 30 62 E-Mail: arturo.fernandez@mx.bosch.com Argentina Robert Bosch Argentina S.A. Av. Córdoba 5160 C1414BAW Ciudad Autónoma de Buenos Aires Atención al Cliente Tel.: +54 (0810) 555 2020 E-Mail: herramientas.bosch@ar.bosch.com Reservado el derecho de modificación. O CERTIFIC

Recomendamos que las herramientas eléctricas, accesorios y embalajes sean sometidos a un proceso de recuperación que respete el medio ambiente. EMASA S.A. Irarrázaval 259 – Ñuñoa Santiago Tel.: +56 (02) 520 3100 E-Mail: emasa@emasa.cl Los acumuladores/pilas agotados pueden entregarse directamente a su distribuidor habitual de Bosch:

Chile Sólo para los países de la UE: Conforme a la directriz 91/157/CEE deberán reciclarse los acumuladores/pilas defectuosos o agotados.

Autorex Peruana S.A. República de Panamá 4045, Lima 34 Tel.: +51 (01) 475-5453 E-Mail: vhe@autorex.com.pe PRO Perú FIE D PRO

Sólo para los países de la UE: ¡No arroje las herramientas eléctricas a la basura! Conforme a la Directriz Europea 2002/96/CE sobre aparatos eléctricos y electrónicos inservibles, tras su transposición en ley nacional, deberán acumularse por separado las herramientas eléctricas para ser sometidas a un reciclaje ecológico. Acumuladores/pilas: Ni-Cd: Níquel cadmio Atención: Este tipo de acumuladores contiene cadmio, un metal pesado altamente tóxico. Ni-MH: Níquel Metal Hidruro No arroje los acumuladores/pilas a la basura, ni al fuego, ni al agua. Los acumuladores/pilas deberán guardarse y reciclarse o eliminarse de manera ecológica. (AUS) Tempo de carga
