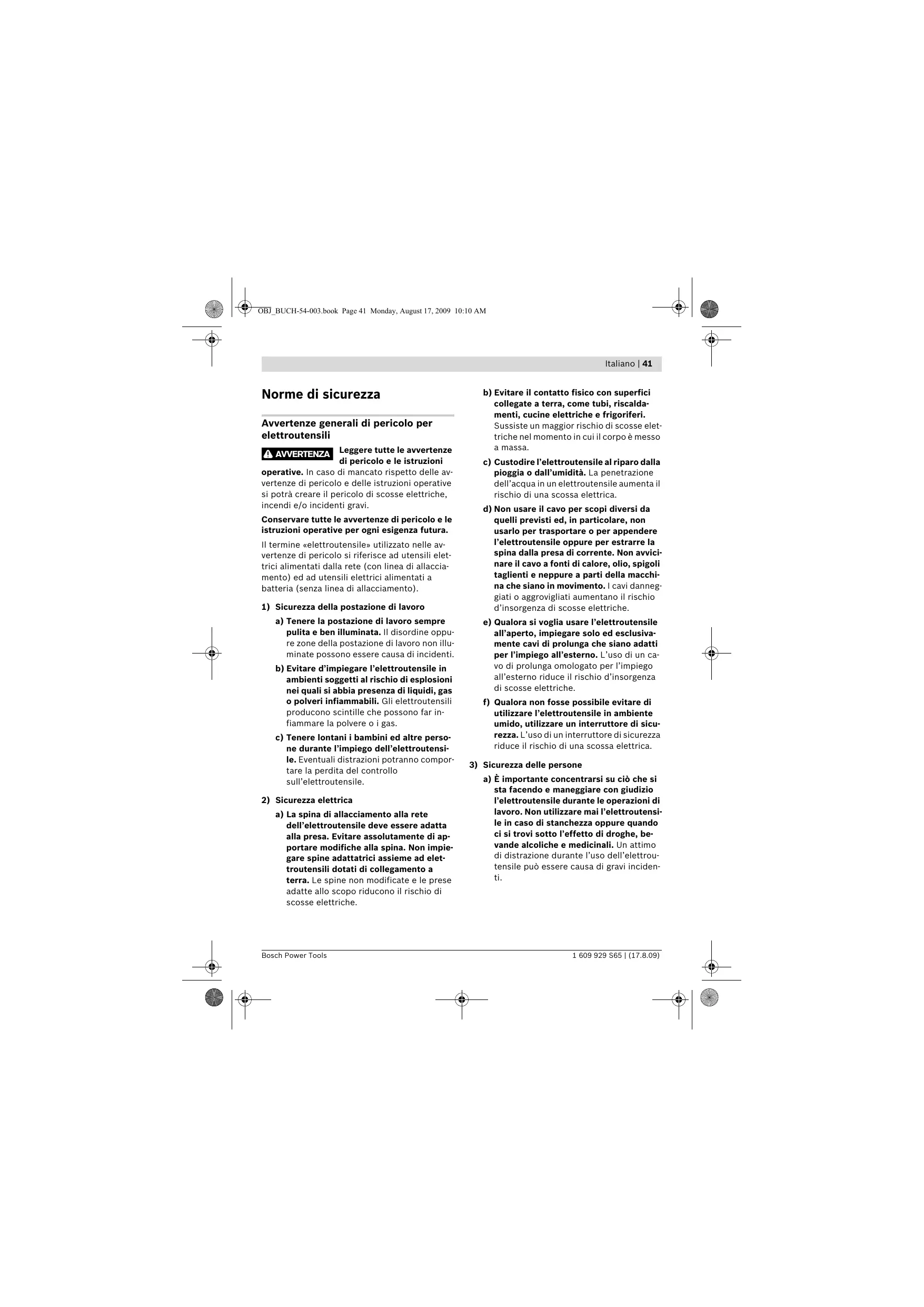

Avvertenze generali di pericolo per elettroutensili Leggere tutte le avvertenze di pericolo e le istruzioni operative. In caso di mancato rispetto delle avvertenze di pericolo e delle istruzioni operative si potrà creare il pericolo di scosse elettriche, incendi e/o incidenti gravi. AVVERTENZA Conservare tutte le avvertenze di pericolo e le istruzioni operative per ogni esigenza futura. Il termine «elettroutensile» utilizzato nelle avvertenze di pericolo si riferisce ad utensili elettrici alimentati dalla rete (con linea di allacciamento) ed ad utensili elettrici alimentati a batteria (senza linea di allacciamento).

1) Sicurezza della postazione di lavoro

a) Tenere la postazione di lavoro sempre pulita e ben illuminata. Il disordine oppure zone della postazione di lavoro non illuminate possono essere causa di incidenti. b) Evitare d’impiegare l’elettroutensile in ambienti soggetti al rischio di esplosioni nei quali si abbia presenza di liquidi, gas o polveri infiammabili. Gli elettroutensili producono scintille che possono far infiammare la polvere o i gas. c) Tenere lontani i bambini ed altre persone durante l’impiego dell’elettroutensile. Eventuali distrazioni potranno comportare la perdita del controllo sull’elettroutensile.

2) Sicurezza elettrica

a) La spina di allacciamento alla rete dell’elettroutensile deve essere adatta alla presa. Evitare assolutamente di apportare modifiche alla spina. Non impiegare spine adattatrici assieme ad elettroutensili dotati di collegamento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche. Bosch Power Tools b) Evitare il contatto fisico con superfici collegate a terra, come tubi, riscaldamenti, cucine elettriche e frigoriferi. Sussiste un maggior rischio di scosse elettriche nel momento in cui il corpo è messo a massa. c) Custodire l’elettroutensile al riparo dalla pioggia o dall’umidità. La penetrazione dell’acqua in un elettroutensile aumenta il rischio di una scossa elettrica. d) Non usare il cavo per scopi diversi da quelli previsti ed, in particolare, non usarlo per trasportare o per appendere l’elettroutensile oppure per estrarre la spina dalla presa di corrente. Non avvicinare il cavo a fonti di calore, olio, spigoli taglienti e neppure a parti della macchina che siano in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio d’insorgenza di scosse elettriche. e) Qualora si voglia usare l’elettroutensile all’aperto, impiegare solo ed esclusivamente cavi di prolunga che siano adatti per l’impiego all’esterno. L’uso di un cavo di prolunga omologato per l’impiego all’esterno riduce il rischio d’insorgenza di scosse elettriche. f) Qualora non fosse possibile evitare di utilizzare l’elettroutensile in ambiente umido, utilizzare un interruttore di sicurezza. L’uso di un interruttore di sicurezza riduce il rischio di una scossa elettrica.

3) Sicurezza delle persone

a) È importante concentrarsi su ciò che si sta facendo e maneggiare con giudizio l’elettroutensile durante le operazioni di lavoro. Non utilizzare mai l’elettroutensile in caso di stanchezza oppure quando ci si trovi sotto l’effetto di droghe, bevande alcoliche e medicinali. Un attimo di distrazione durante l’uso dell’elettroutensile può essere causa di gravi incidenti. 1 609 929 S65 | (17.8.09) OBJ_BUCH-54-003.book Page 42 Monday, August 17, 2009 10:10 AM 42 | Italiano b) Indossare sempre equipaggiamento protettivo individuale, nonché guanti protettivi. Indossando abbigliamento di protezione personale come la maschera per polveri, scarpe di sicurezza che non scivolino, elmetto di protezione oppure protezione acustica a seconda del tipo e dell’applicazione dell’elettroutensile, si riduce il rischio di incidenti.

4) Trattamento accurato ed uso corretto degli

elettroutensili c) Evitare l’accensione involontaria dell’elettroutensile. Prima di collegarlo alla rete di alimentazione elettrica e/o alla batteria ricaricabile, prima di prenderlo oppure prima di iniziare a trasportarlo, assicurarsi che l’elettroutensile sia spento. Tenendo il dito sopra l’interruttore mentre si trasporta l’elettroutensile oppure collegandolo all’alimentazione di corrente con l’interruttore inserito, si vengono a creare situazioni pericolose in cui possono verificarsi seri incidenti. b) Non utilizzare mai elettroutensili con interruttori difettosi. Un elettroutensile con l’interruttore rotto è pericoloso e deve essere aggiustato. d) Prima di accendere l’elettroutensile togliere gli attrezzi di regolazione o la chiave inglese. Un accessorio oppure una chiave che si trovi in una parte rotante della macchina può provocare seri incidenti. e) Evitare una posizione anomala del corpo. Avere cura di mettersi in posizione sicura e di mantenere l’equilibrio in ogni situazione. In questo modo è possibile controllare meglio l’elettroutensile in caso di situazioni inaspettate. f) Indossare vestiti adeguati. Non indossare vestiti larghi, né portare bracciali e catenine. Tenere i capelli, i vestiti ed i guanti lontani da pezzi in movimento. Vestiti lenti, gioielli o capelli lunghi potranno impigliarsi in pezzi in movimento. g) In caso fosse previsto il montaggio di dispositivi di aspirazione della polvere e di raccolta, assicurarsi che gli stessi siano collegati e che vengano utilizzati correttamente. L’utilizzo di un’aspirazione polvere può ridurre lo svilupparsi di situazioni pericolose dovute alla polvere. 1 609 929 S65 | (17.8.09) a) Non sottoporre la macchina a sovraccarico. Per il proprio lavoro, utilizzare esclusivamente l’elettroutensile esplicitamente previsto per il caso. Con un elettroutensile adatto si lavora in modo migliore e più sicuro nell’ambito della sua potenza di prestazione. c) Prima di procedere ad operazioni di regolazione sulla macchina, prima di sostituire parti accessorie oppure prima di posare la macchina al termine di un lavoro, estrarre sempre la spina dalla presa della corrente e/o estrarre la batteria ricaricabile. Tale precauzione eviterà che l’elettroutensile possa essere messo in funzione involontariamente. d) Quando gli elettroutensili non vengono utilizzati, conservarli al di fuori del raggio di accesso di bambini. Non fare usare l’elettroutensile a persone che non siano abituate ad usarlo o che non abbiano letto le presenti istruzioni. Gli elettroutensili sono macchine pericolose quando vengono utilizzati da persone non dotate di sufficiente esperienza. e) Eseguire la manutenzione dell’elettroutensile operando con la dovuta diligenza. Accertarsi che le parti mobili della macchina funzionino perfettamente, che non s’inceppino e che non ci siano pezzi rotti o danneggiati al punto da limitare la funzione dell’elettroutensile stesso. Prima di iniziare l’impiego, far riparare le parti danneggiate. Numerosi incidenti vengono causati da elettroutensili la cui manutenzione è stata effettuata poco accuratamente. f) Mantenere gli utensili da taglio sempre affilati e puliti. Gli utensili da taglio curati con particolare attenzione e con taglienti affilati s’inceppano meno frequentemente e sono più facili da condurre. Bosch Power Tools OBJ_BUCH-54-003.book Page 43 Monday, August 17, 2009 10:10 AM Italiano | 43 g) Utilizzare l’elettroutensile, gli accessori opzionali, gli utensili per applicazioni specifiche ecc., sempre attenendosi alle presenti istruzioni. Così facendo, tenere sempre presente le condizioni di lavoro e le operazioni da eseguire. L’impiego di elettroutensili per usi diversi da quelli consentiti potrà dar luogo a situazioni di pericolo.

5) Trattamento ed utilizzo appropriato di

utensili dotati di batterie ricaricabili a) Caricare la batteria ricaricabile solo ed esclusivamente nei dispositivi di carica consigliati dal produttore. Per un dispositivo di carica previsto per un determinato tipo di batteria sussiste pericolo di incendio se viene utilizzato con un tipo diverso di batteria ricaricabile. b) Avere cura d’impiegare negli elettroutensili solo ed esclusivamente batterie ricaricabili esplicitamente previste. L’uso di batterie ricaricabili di tipo diverso potrà dare insorgenza a lesioni e comportare il rischio d’incendi. c) Non avvicinare batterie non utilizzate a fermagli, monete, chiavi, chiodi, viti e neppure ad altri piccoli oggetti metallici che potrebbero provocare un cavallottamento dei contatti. Un eventuale corto circuito tra i contatti dell’accumulatore potrà dare origine a bruciature o ad incendi. d) In caso d’impiego errato si provoca il pericolo di fuoriuscita di liquido dalla batteria ricaricabile. Evitarne assolutamente il contatto. In caso di contatto accidentale, sciacquare accuratamente con acqua. Rivolgersi immediatamente al medico, qualora il liquido dovesse entrare in contatto con gli occhi. Il liquido fuoriuscito dalla batteria ricaricabile potrà causare irritazioni cutanee o ustioni. Bosch Power Tools

a) Fare riparare l’elettroutensile solo ed esclusivamente da personale specializzato e solo impiegando pezzi di ricambio originali. In tale maniera potrà essere salvaguardata la sicurezza dell’elettroutensile. Indicazioni di sicurezza per graffatrici azionate a batteria ricaricabile f Partire sempre dal presupposto che l’elettroutensile contenga graffe. Un impiego senza precauzioni della graffatrice può causare un’emissione accidentale di graffe e di conseguenza provocare lesioni. f Non puntare con l’elettroutensile verso se stessi oppure altre persone nelle vicinanze. Tramite un’attivazione accidentale viene espulsa una graffa che potrebbe causare lesioni. f Non azionare l’elettroutensile prima che lo stesso sia applicato in modo fisso sul pezzo in lavorazione. Se l’elettroutensile non ha alcun contatto con il pezzo in lavorazione, la graffa può rimbalzare dal punto di fissaggio. f Staccare l’elettroutensile dalla rete di corrente oppure dalla batteria ricaricabile se la graffa è bloccata nell’elettroutensile stesso. Se la graffatrice è collegata, la stessa potrebbe essere accidentalmente azionata durante la rimozione di una graffa bloccata. f Procedere con estrema cautela durante la rimozione di una graffa bloccata. Il sistema potrebbe essere sotto carico e la graffa venire espulsa con forza mentre si tenta di eliminare il bloccaggio. f Non utilizzare la presente graffatrice per il fissaggio di cavi elettrici. La stessa non è idonea per l’installazione di cavi elettrici, può danneggiare l’isolamento dei cavi elettrici causando di conseguenza scossa elettrica e pericoli di incendi. 1 609 929 S65 | (17.8.09) OBJ_BUCH-54-003.book Page 44 Monday, August 17, 2009 10:10 AM 44 | Italiano f Assicurare il pezzo in lavorazione. Un pezzo in lavorazione può essere bloccato con sicurezza in posizione solo utilizzando un apposito dispositivo di serraggio oppure una morsa a vite e non tenendolo con la semplice mano. f Non aprire la batteria. Vi è il pericolo di un corto circuito. Proteggere la batteria ricaricabile da calore troppo forte, p. es. anche da continue radiazioni solari e dal fuoco. Vi è concreto pericolo di esplosione! f Utilizzare esclusivamente batterie ricaricabili originali Bosch dotate della tensione indicata sulla targhetta di identificazione dell’elettroutensile. In caso di impiego di altre batterie ricaricabili, p. es. imitazioni, batterie ricaricabili rigenerate oppure prodotti di terzi, esiste il pericolo di lesioni e di danni alle cose causate da batterie che esplodono. Indicazioni di sicurezza per caricabatteria Custodire il caricabatteria al riparo dalla pioggia o dall’umidità. L’eventuale infiltrazione di acqua in un caricabatteria va ad aumentare il rischio d’insorgenza di scosse elettriche. f Non caricare batterie di altra fabbricazione. La stazione di ricarica è idonea esclusivamente per operazioni di ricarica di batterie Bosch (NiCd/NiMH) con tensioni indicate sotto dati tecnici. In caso contrario si viene a creare il pericolo di incendio e di esplosione. f Avere cura di mantenere il caricabatteria sempre pulito. Attraverso accumuli di sporcizia si crea il pericolo di una scossa elettrica. f Prima di ogni impiego controllare il caricabatteria, il cavo e la spina. Non utilizzare il caricabatteria in caso doveste riscontrare dei danni. Non aprire mai personalmente il caricabatteria e farlo riparare soltanto da personale qualificato e soltanto con pezzi di ricambio originali. In caso di caricabatterie per batterie, cavi e spine danneggiate si aumenta il pericolo di una scossa elettrica. 1 609 929 S65 | (17.8.09) f Non utilizzare il caricabatteria su basi facilmente infiammabili (p. es. carta, tessuti ecc.) oppure in ambienti infiammabili. Per via del riscaldamento del caricabatteria che si ha durante la fase di ricarica si viene a creare il pericolo di incendio. f Sorvegliare i bambini ed assicurarsi che gli stessi non giochino con la stazione di ricarica. Descrizione del funzionamento Leggere tutte le avvertenze di pericolo e le istruzioni operative. In caso di mancato rispetto delle avvertenze di pericolo e delle istruzioni operative si potrà creare il pericolo di scosse elettriche, incendi e/o incidenti gravi. Uso conforme alle norme La macchina è idonea per graffare cartone, materiale isolante, tessuti, fogli protettivi, pelle e materiali simili su una base adatta in legno o in materiale simile al legname. La macchina non è adatta per il fissaggio di rivestimenti per pareti o soffitti. Componenti illustrati La numerazione dei componenti illustrati si riferisce all’illustrazione dell’elettroutensile che si trova sulla pagina con la rappresentazione grafica. 1 Rotellina di regolazione della preselezione della potenza dei colpi 2 Dispositivo di disinnesto 3 Batteria ricaricabile 4 Tasto di sbloccaggio della batteria ricaricabile 5 Nasello di graffatura 6 Spina di ricarica della stazione di ricarica 7 Stazione di ricarica Bosch Power Tools OBJ_BUCH-54-003.book Page 45 Monday, August 17, 2009 10:10 AM Italiano | 45 8 Nastro di chiodi* Informazioni sulla rumorosità e sulla vibrazione 9 Nastro di graffe* 10 Caricatore 11 Levetta di bloccaggio per il caricatore graffe 12 Copertura di protezione rimovibile per il nasello di graffatura *L’accessorio illustrato oppure descritto non è compreso nel volume di fornitura standard. L’accessorio completo è contenuto nel nostro programma accessori. Graffatrice a batteria PTK 3,6 V 3 603 J68 8.. Codice prodotto

11,4 Lunghezza punto

Capacità max. del caricatore Peso in funzione della EPTA-Procedure 01/2003

1,2 Stazione di ricarica Codice prodotto (EU)

(AUS) Tempo di ricarica Dichiarazione di conformità Assumendone la piena responsabilità, dichiariamo che il prodotto descritto nei «Dati tecnici» è conforme alle seguenti normative ed ai relativi documenti: EN 50144 (apparecchio a batteria ricaricabile) e EN 60335 (dispositivo di carica batteria) secondo le norme delle direttive 2006/95/CE, 2004/108/CE, 98/37/CE (fino al

28.12.2009), 2006/42/CE (a partire dal

5–6 Si prega di tenere presente il codice prodotto applicato sulla targhetta di costruzione del Vostro elettroutensile. Le descrizioni commerciali di singoli elettroutensili possono variare. Bosch Power Tools Il livello di pressione acustica stimato A della macchina ammonta a 78 dB(A). Incertezza della misura K=3 dB. Il livello di rumore durante il lavoro può superare 80 dB(A). Usare la protezione acustica! La vibrazione su mano-braccio è inferiore a 2,5 m/s2. Dati tecnici Tensione nominale Valori misurati conformemente alla norma EN 50144. Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

1 609 929 S65 | (17.8.09) OBJ_BUCH-54-003.book Page 46 Monday, August 17, 2009 10:10 AM 46 | Italiano Montaggio Caricare la batteria (vedi figura A) Una batteria che non sia stata utilizzata per un lungo periodo di tempo arriva a portare la sua piena prestazione solo dopo ca. 5 cicli di ricarica e scarica. Non ricaricare la batteria ricaricabile ogni volta dopo aver utilizzato la macchina. In caso di lunghe pause, ricaricare le batterie solo quando esse effettivamente servono. Per estrarre la batteria ricaricabile 3 premere i tasti di sbloccaggio 4 ed estrarre la batteria ricaricabile dall’elettroutensile verso la parte posteriore. Così facendo, non esercitare forza eccessiva. Applicare la batteria ricaricabile 3 nella stazione di ricarica 7. Inserire la spina di ricarica della stazione di ricarica 6 nella presa della stazione di ricarica 7. La batteria ricaricabile è dotata di un sensore NTC per il controllo della temperatura che permette operazioni di ricarica solo entro un campo di temperatura tra 0 °C e 45 °C. In questo modo si permette di raggiungere una lunga durata della batteria. Ricaricare il caricatore (vedere figure B–C) f Prima di ogni intervento sull’elettroutensile, estrarre la batteria ricaricabile. f Utilizzare esclusivamente accessori originali Bosch. Le componenti di precisione della graffatrice come il caricatore, il punzone ed il canale di sparo sono adattate a graffe, chiodi e punti metallici Bosch. Altre case costruttrici utilizzano altri tipi di acciaio e dimensioni. n Premere la levetta di bloccaggio 11 e tenerla premuta. o Estrarre il caricatore 10. Il caricatore 10 può essere estratto soltanto quando la copertura di protezione 12 si trova applicata sul nasello di graffatura 5 come indicato nell’illustrazione. p Applicarvi il nastro di graffe 9 oppure il nastro di chiodi 8. Inserendo il nastro di chiodi 8 tenere la graffatrice in posizione leggermente obliqua in modo che i chiodi aderiscano alla parete laterale. q Spingere il caricatore 10 fino alla battuta di arresto al nasello di graffatura 5 e premere la leva di bloccaggio 11 fino a farla innestare a scatto. Una sensibile riduzione della durata del funzionamento dopo l’operazione di ricarica sta ad indicare che la batteria ricaricabile dovrà essere sostituita. Si prega di attenersi alle indicazioni relative allo smaltimento. 1 609 929 S65 | (17.8.09) Bosch Power Tools OBJ_BUCH-54-003.book Page 47 Monday, August 17, 2009 10:10 AM Italiano | 47 Uso Messa in funzione Applicazione della batteria ricaricabile Applicare la batteria ricaricata 3 nell’impugnatura fino a percepirne lo scatto d’innesto e si trovi a filo con l’impugnatura. Accendere/spegnere Esercitando la dovuta pressione, applicare il nasello di graffatura 5 prima sul pezzo in lavorazione in modo che faccia presa per alcuni millimetri. Una volta terminata questa operazione premere brevemente il dispositivo di disinnesto 2 e rilasciarlo nuovamente. Il meccanismo di blocco accoppiato con il nasello mobile di graffatura 5 ha la funzione di impedire un’attivazione involontaria del colpo in caso di dispositivo di disinnesto premuto per sbaglio 2. Preselezione della potenza dei colpi Con la rotellina di regolazione della preselezione della potenza dei colpi 1 è possibile preimpostare gradualmente la potenza del colpo. La richiesta potenza del colpo dipende dalla lunghezza delle graffe oppure dei chiodi e dalla resistenza del materiale. Per determinare quale sia la registrazione ottimale della potenza del colpo è preferibile eseguire delle prove pratiche. Indicazioni operative f Con questo elettroutensile non è possibile utilizzare graffe da 19 mm. Per questo non utilizzare l’elettroutensile per il fissaggio di rivestimenti per soffitti con graffe per profilati di legno e scanalature. Per ridurre al minimo l’azione di usura del punzone di percussione evitare di far scattare colpi a vuoto. Una volta terminati i lavori, scaricare la pressione sulla molla di fissaggio impostando la potenza del colpo su un valore basso tramite la rotellina di regolazione per la preselezione della potenza dei colpi 1. Copertura di protezione rimovibile per il nasello di graffatura (vedi figura C) Per la lavorazione di superfici delicate come p. es. fogli protettivi, applicare sul nasello di graffatura 5 la copertura rimovibile di protezione 12. Manutenzione ed assistenza Manutenzione e pulizia f Prima di ogni intervento sull’elettroutensile, estrarre la batteria ricaricabile. f Per poter garantire buone e sicure operazioni di lavoro, tenere sempre puliti l’elettroutensile e le prese di ventilazione. Se nonostante gli accurati procedimenti di produzione e di controllo l’elettroutensile dovesse guastarsi, la riparazione va fatta effettuare da un punto di assistenza autorizzato per gli elettroutensili Bosch. In caso di richieste o di ordinazione di pezzi di ricambio, comunicare sempre il codice prodotto a 10 cifre riportato sulla targhetta di fabbricazione dell’elettroutensile! Bosch Power Tools 1 609 929 S65 | (17.8.09) OBJ_BUCH-54-003.book Page 48 Monday, August 17, 2009 10:10 AM 48 | Italiano Servizio di assistenza ed assistenza clienti Il servizio di assistenza risponde alle Vostre domande relative alla riparazione ed alla manutenzione del Vostro prodotto nonché concernenti le parti di ricambio. Disegni in vista esplosa ed informazioni relative alle parti di ricambio sono consultabili anche sul sito: www.bosch-pt.com Il team assistenza clienti Bosch è a Vostra disposizione per rispondere alle domande relative all’acquisto, impiego e regolazione di apparecchi ed accessori. Italia Officina Elettroutensili Robert Bosch S.p.A. c/o GEODIS Viale Lombardia 18 20010 Arluno Tel.: +39 (02) 36 96 26 63 Fax: +39 (02) 36 96 26 62 Fax: +39 (02) 36 96 86 77 E-Mail: officina.elettroutensili@it.bosch.com Svizzera Tel.: +41 (044) 8 47 15 13 Fax: +41 (044) 8 47 15 53 Batterie ricaricabili/Batterie: Ni-Cd: Nichel cadmio Attenzione: Queste batterie ricaricabili contengono cadmio, un metallo pesante altamente velenoso. Ni-MH: Nichel-metal-hidride Qualunque sia il tipo di batteria esaurita, essa non deve essere gettata tra i rifiuti domestici, nel fuoco o nell’acqua. Ogni tipo di batteria esaurita deve essere, riciclata oppure smaltita rispettando rigorosamente la protezione dell’ambiente. Solo per i Paesi della CE: Ogni tipo di batteria difettosa oppure esaurita deve essere riciclata secondo la direttiva 91/157/CEE. Le batterie ricaricabili/le batterie non funzionanti potranno essere consegnate direttamente presso: Italia Avviare ad un riciclaggio rispettoso dell’ambiente gli imballaggi, gli elettroutensili e gli accessori dismessi. Ecoelit Viale Misurata 32 20146 Milano Tel.: +39 02 / 4 23 68 63 Fax: +39 02 / 48 95 18 93 Solo per i Paesi della CE: Svizzera Non gettare elettroutensili dismessi tra i rifiuti domestici! Conformemente alla norma della direttiva 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE) ed all’attuazione del recepimento nel diritto nazionale, gli elettroutensili diventati inservibili devono essere raccolti separatamente ed essere inviati ad una riutilizzazione ecologica. Batrec AG 3752 Wimmis BE Smaltimento 1 609 929 S65 | (17.8.09) Con ogni riserva di modifiche tecniche. Bosch Power Tools OBJ_BUCH-54-003.book Page 49 Monday, August 17, 2009 10:10 AM Nederlands | 49 Veiligheidsvoorschriften
