| Marka | BOSCH |
| Model | PTK 3.6 V |
| Kategori | Kablosuz elektrikli zımba tabancası |
| Nominal gerilim | 3,6 V |
| Darbe sayısı | Dakikada 30 |
| Zımba genişliği | 11,4 mm |
| Zımba uzunluğu | 6 – 14 mm |
| Çivi uzunluğu | 14 mm |
| Şarjör kapasitesi | 100 zımba veya çivi |
| Ağırlık (EPTA'ya göre) | 1,2 kg |
| Akü tipi | Ni-Cd/NiMH (Bosch şarj edilebilir) |
| Şarj süresi | 5 – 6 saat |
| Darbe kuvveti ayarı | Ön seçim tekerleği (birkaç seviye) |
| Kullanım amacı | Ahşap üzerine karton, yalıtım, kumaş, deri zımbalama |
| Güvenlik | Kazara tetiklemeyi önleyen hareketli burun |
| Dahil aksesuarlar | Şarj cihazı, çıkarılabilir koruyucu kapak |
| Bakım | Havalandırma deliklerini temizleyin, kuru tutun |
| Satış sonrası hizmet | Bosch yetkili servisinde onarım |
| Garanti | CE uygunluğu, EN 50144 / EN 60335 standartları |
Sık sorulan sorular - PTK 3.6 V BOSCH
Kullanıcıların soruları hakkında PTK 3.6 V BOSCH
0 soru bu cihaz hakkında. Bildiklerinizi cevaplayın veya kendinizinki sorun.
Bu cihaz hakkında yeni bir soru sor
Cihazınız için talimatları indirin Elektrikli zımba makinesi PDF formatında ücretsiz! Kılavuzunuzu bulun PTK 3.6 V - BOSCH ve elektronik cihazınızı yeniden ele alın. Bu sayfada cihazınızın kullanımı için gerekli tüm belgeler yayınlanmaktadır. PTK 3.6 V markasının BOSCH.

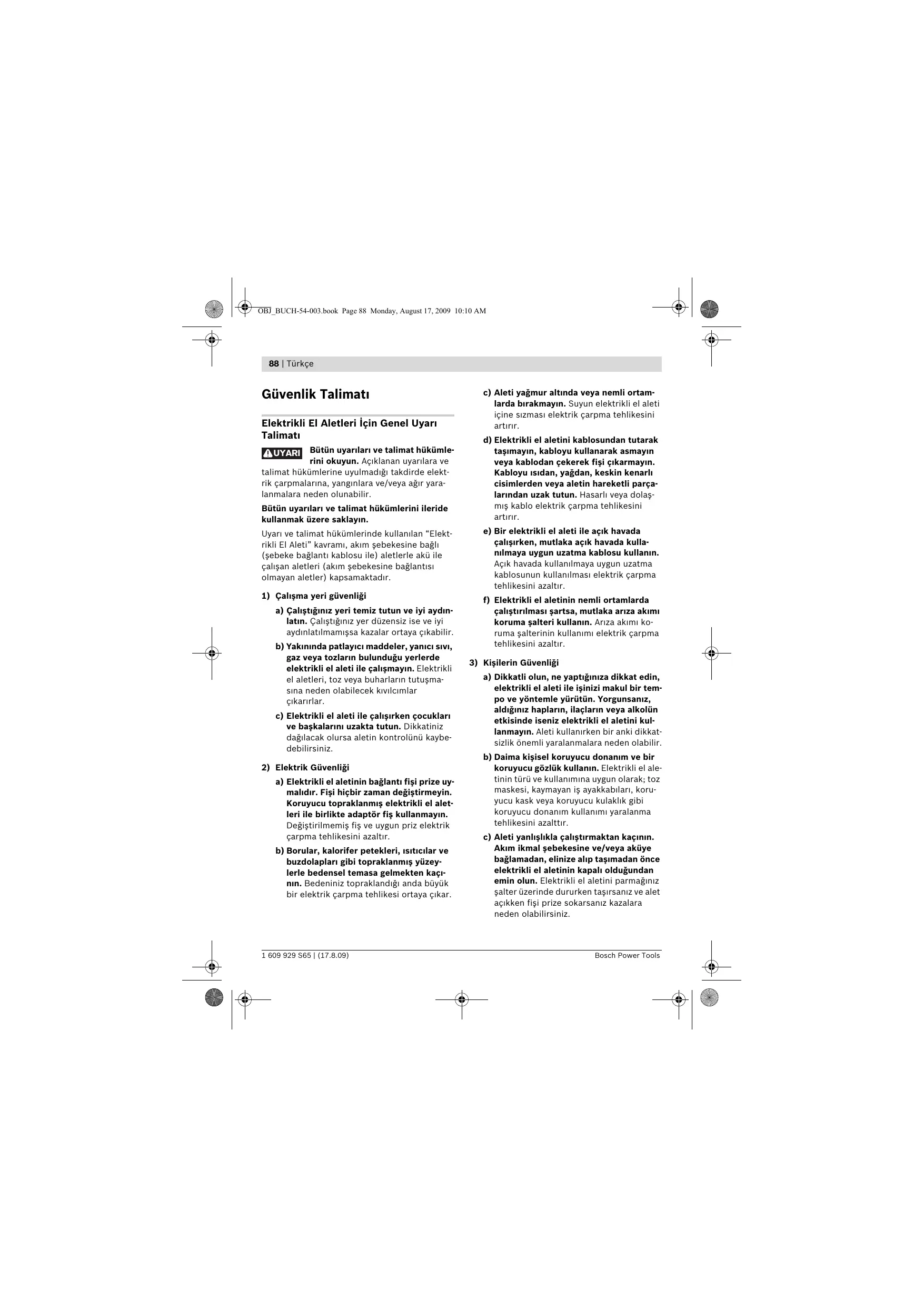

KULLANIM KILAVUZU PTK 3.6 V BOSCH
Bütün uyarilari ve talimat hükümlerini okuyun. Açıklanan uyarilara ve
talimat hukumlerine uyulmadiğı takdirde elektrik carpmaları, yangınlara ve/veya ağır yaralanmalara neden olun bilir.
Bütün uyarilari ve talimat hükümlerini ileride kullanmak üzere saklayin.
Uyari ve talimat hukumlerinde kullanlan "Elektrik El Aleti" kavrami, akim sebekesine bagl (sebeke baglanti kablosu ile) aleterle akü ile calisan aletleri (akim sebekesine baglantisi olmayan aletleri) kapsamaktadir.
1) Calisma yeri güvenligi
a) Calistigimiz yeri temiz tutun ve iyi aydin-latin. Calistigimiz yer dizensiz ise ve iyi aydinlatilmamissa kazalar ortaya cikabilir.
b) Yakininda patlayici maddeler, yanici sivi, gaz veya tozlarin bulundugu yerlerde elektrikli el aleti ile calismayin. Elektrikli el aletleri, toz veya buharlarin tutusmasina neden olabilecek kivicimlar ickarirlar.
c) Elektrikli el aleti ile calisirken;cocuklari ve baskalarini uzakta tutun. Dikkatiniz).. dagilacak olursa aletin kontrolunj kaybedebilirsiniz.
2) Elektrik Güvenligi
a) Elektrikli el aletinin böglanti fişi prize uymalidir. Fisi hcbir zaman degistirmeyin. Koruyucu topraklanmis elektrikli el aletleri ile birlke adaptor for kullanmayin. Degistirilmemi fiş ve uygun pris elektrik carpma tehlikesini azaltir.
b) Borular, kalorifer petekleri, isiticilar ve buzdalapları gibi topraklanmş yüzylelerle bedensel temasa gelmektenkınn. Bedeniniz topraklandigianda buyuk bir elektrik çarpma tehlükesi ortayaçkar.
c) Aleti yagmur alto veya nemli ortam-larda birakmayin. Suyun elektrikli el aleti icine sizmasi elektrik carpma tehlikesini artirir.
d) Elektrikli el aletini kablosundan tutarak tasimayin, kabloyu kullanarak asmayin veya kablodan sekserek fişi*cikarmayin. Kabloyu isidan, yagdan, keskin kenarli cismilerden veya aletin hareketli parcalarindan uzak tutun. Hasarli veya dolasmis kablo elektrik carpma tehlikesini artirir.
e) Bir elektrikli el aleti ile açık havada calisirken, mutlaka açık havada kulla-nilmaya uygun uzatma kablosu kullanin. Açık havada kullanilmaya uygun uzatma kablosunun kullanilması elektrik carpma tehlikesini azaltir.
f) Elektrikli el aletinin nemli ortamlarda calistirilmasi sartsa, mutlaka ariza akimi koruma salteri kullanin. Ariza akimi koruma salterinin kullanimi elektrik carpma tehlikesini azaltir.
3) Kišilerin Güvenligi
a) Dikkatli olun, ne yaptiginiza dikkat edin, elektrikl el aleti ile iisinizi makul bir tempo ve yontemle yurutün. Yorgunsaniz, aldiginiz haplarin, ilaclarin veya alkolun etkisinde iseniz elektrikl el aletini kullanmayin. Aleti kullanirken bir angi dikkatsizlik onemli yaralanmalara neden olabilir.
b) Daima ki§isel koruyucu donanim ve bir koruyucu gozluk kullanin. Elektrikli el aletin türü ve kullanıma uygün olarak; toz maskesi, kaymayan is ayakkabilari, koruyucu kask veya koruyucu kulaklik gibi koruyucu donanim kullanimi yaralanma tehlikesini azaltir.
c) Aleti yanlislkla calistirmaktan kaçınin. Akim ikmal Şebekesine ve/veya aküye baglamadan, elinize alip tasımadan.Once elektrikli el aletinin kapal olduğundan emin olun. Elektrikli el aletini parmagıniz salter üzerinde dururken taşırsanı ve alet acıkken fişi prize tokarsanı kazalarana neden olabilirsiniz.
d) Elektrikli el aletini calistirmadan once ayar aletlerini veya anahtarları aletten cikarin. Aletin donen parçalarıXD inde bulunabilecek bir yarduçı alet yarıalanmaları neden olabilir.
e) Calisirken bedeniniz anormal durumda olmasin. Calisirken durusunuz guvenli olsun ve dengenizi her zaman koruyun. Bu sayede aleti beklenmedik durumlarda daha iy kontrl edbilirsiniz.
f) Uygun is elbiseleri giyin. Genis giysiler giymeyin ve takı takmayın. Saçlarinizi, giysileriniz ve eldivenlerinizi aletin hareketli parçalarindan uzak tutun. Bol giysiler, uzun-SAclar veya takilar aletin hareketli parçaları tarafindan tutulabilir.
g) Toz eme donanimi veya toztutma terti-batikullanirken, bunlarin bagli oldugundan ve dogru kullanildigindan emin olun. Toz eme donanimin kullanimi tozdan kaynalanabilecek tehlikeleri azaltir.
4) Elektrikli el alelerinin özenle kullanimi ve bakimi
a) Aleti aşırı olçede zorlamayın. Yaptıgüniz ile uygün elektrikli el aleleri kullanin. Uygun performanslı elektrikli el aleti ile, belirlenen calisma alaninda daha iyi ve güvenlı calisirsiniz.
b) Salteri bozuk對於 elektrikli el aletini kul-lanmayin. Aciip kapanamayan bir elektrrikli el aleti tehlikelidir ve onarilmalidir.
c) Alette bir ayarlama islemine baslamadan ve/veya akuyi cikarmadan once, herhangi bir akesuari degistirirken veya aleti elinizden birakirken fisi prisden cekin. Bu onlem, elektrikli el aletinin yanlslikla calismasini onler.
d) Kullanim dişi duran elektrikli el aletlerini;cocuklarin ulasamayacagi bir yerde sak-layin. Aleti kullanmayi bilmeyen veya bu kullanim kilavuzunu okumayan kisilerin aletle calismasina izin vermeyin.Dene-yimsiz kisiler tarafindan kullanildiginda elektrikli el aletleri tehlikelidir.
e) Elektrikli el aletinizin bakimini özenle yapın. Elektrikli el aletinizin kusursuz olarak ilev gormesini engelleyebilecek bir durumun olup olmadigişi, hareketli parçalarin kusursuz olarak ilevGORUP gormediklerini ve sikisip sikismadiklarini, parçalarin hasarlı olup olmadigişi kontrol edin. Aleti kullanmaya baslamadan once hasarlı parçaları onartin. Birçok is kazasi elektrikli el aletlerinin seksu bakimindan kaynaklanir.
f) Kesici uzcları daima keskin ve temiz tutun. Özenle bakimi yapilmış keskin kenarlı kesme uzcların malzeme icinde sikişa tehlikesi daha azır ve daha rahat kullanım olanayo saglarlar.
g) Elektrikli el aletini, aksesuari, uçları ve benzerlerini, bu özel tip alet icin öngöruLEN talimata gü kullanın. Bu sirada calisma kosullarini ve yaptıgüniz,isi dikkate alin. Elektrikli el aletlerinin Kendileri icin öngöruLEN alanin disinda kullanilması tehlikeli durumlara neden olabilir.
5) Akülu aletlerin özenli bakimi ve kullanimi
a) Akuyu sadece ureticinin tavsiye ettiqisar cihazile sarj edin. Bir akunun sarjina uygun olarak uretilmis sarj cihaziba kiraikunun sarj icin kullanilirsa yangin tehlikesi ortaya cikar.
b) Sadece ilgili elektrikli el aleti icin ongö-rulen aküleri kullanin. Baska akülerin kullanimi yaralanmalarve yangınlara neden olabilir.
c) Kullanilmayan akuyu buro atacları, ma-
deni bozuk paralar, anahtarlar, civiler,
vidalar veya metal nesnelerden uzak
tutun. Bunlar kopruleme yaparak kontaklara neden olabilir. Akü kontaklari
arasindaki bir kisa devre yanmalara veya
yanginlara neden olabilir.
d) Yanlis kullanim durumunda aküden sivi dişari sizabilir. Bu sivi ile temasa gelmeyin. Yanlisikla temasa gelirseniz su ile iyice yikayın. Eger sivi gozlerinize gelecek olursa hemen bir hekime basvurun. Dişari sizan akü sivisi cilt tahrılerine ve yanmalara neden olabilir.
6) Servis
a) Elektrikli el aletinizi sadece yetkili personele ve original yedek parca kullanma kosulu ile onartin. Bu sayede aletin guvenligini surekli hare getirirsiniz.
Akuliçakma aletleri icin güvenlik talimati
Elektrikli el aletinin kanca icerebilecegini hicbir zaman unutmayin. Cakma aletinin dikkatsiz kullanimi beklenmeyen anlarda kancelarin atilmasina ve yaralanmaniza neden olabilir.
Elektrikli el aleti ile kendinizi veya yakininizdaki kisileri hedeflemeyin. Beklenmeyen tetikleme sonucu bir kanca attilabilir ve yaralanmalar olabilir.
I\$ parcasi uzerine sikca yerlestirmeden once elektrikli el aletini calistirmayin. Elektrikli el aleti is parcasi ile temas halinde olmazsa kanca tespit yerinden firlayabilir.
Kancalar elektrikli el aleti icinde sikiacak olursa, aleti akim sebekesinden veya akuden ayirin. Cakma aleti akim sebekesine veya akuye bagl olursa, sikiisan bir kancanin cikarilmasi esnasinda yanliglikla tetiklenebilir.
Sikisan bir kancayi cikarirken dikkatli olun. Sistem gergin olabilir ve sis sikmayi gidermek isterken kanca guclu bir bicimde disari atilabilir.
Bu cakma aletini elektrik kabolarini tespit etmek icin kullanmayin. Bu alet elektrik kabolarinin dosenmesine uygun degildir; elektrik kabolarinin izalasyonuna hasar verebilir ve elektrik carpmasi veya yanginarala neden olabilir.
is parcasini emniyete alin. Bir germe tertibati veya mengene ile sabitlenen is parcasi elle tutmaya oranla daha guvenli tutulur.
Akuyu açmayin. Kisa devre tehlikesi vardir.
Akuyu Isidan koruyun, orneigin surekligunes 1sigindan ve atesten. Patlama tehlikesi vardir.
Sadece elektrikli el aletinizin tip etiketinde belirtilen gerilimdeki original Bosch akulerini kullanin. Baska akulerin, orneigin taklitlerin, onarim gormus akulerin veya degisik marka akulerin kullanimi, akulerin patlamasi sonucu yaralanmalarveya maddi hasara neden olabilir.
Sarj cihazlari icin guvwelik talimati
Şar cihazını yalıkur ve neme karşi koruyun. Şar cihazıninicone su sizması elektrik carpma tehlikesini artirir.
Yabanci marka akuleri sarj etmeyin. Bu sarj cihazi sadece teknik verilerde belirtilen gerilimlere sahip Bosch akulerin (NiCd/NiMH) sarjina uygundur. Aksi takdirde yangin ve patlama tehlikesi vardir.
Sarj cihazini temiz tutun. Kirlenme nedeniyle elektrik carpma tehlikesi ortaya ickar.
Her kullanimdan once sarj cihazini, kabloyu ve fişi kontrol edin. Hasar tespit ederseniz sarj cihazini kullanmayin. Sarj cihazini kendiniz açmayin, sadece kalifiye elamanlara vya uzmanlara aṭṭirin ve sadece original yedek parçalar kullanin. Hasarlı sarj cihazı, kablo ve fişler elektrik carpma tehlikesini artırı.
Sarj cihazini kolay tutusan zeminlerde kul-lanmayin (ornegrin kagit, tekstil malzesisi vb.). Sarj islemi sirasinda sarj cihazinda mey-dana gelen isnma yangin tehlikesiDOGUR.
Cocuklara dikkat edin ve sarj cihazi ile oynamadiklarindan emin olun.
Türkce|91
Fonksiyon tanimi
Bütün uyarilari ve talimat hukülmelerini okuyun. Açıklanan uyarilara ve talimat hukümlerine uyulmadigi takdirde elektrik carpimarina, yanınlara ve/veya ağır yarıalanmalaraneden olun bilir.
Usulüne uygun kullanim
Bu alet; ahsap veya ahsap turevi bir yüzeye kartor, kumas, folyo, deri veya benzeri malzemenin tespit edilmesi icin gelişirilmistir. Duvar veya tavan kaplama malzemelerinin tespitine uygün degildir.
Şekli österilen elemanlar
Sekli gosterilen elemanlarin numaraları grafik sayfasindaki elektrikleri el aleti resmindeki numaralarla ayinir.
1 Darbe kuvveti on sekim duğmesi
2 Tetik
3 Akü
4 Akü boşa alma Düğmesi
5 Dosemeci tabancasi ucu
6 Sarcihazarsarfisi
7 Akū sārj muhafazasi
8 Civi zeridi
9 Kanca seridi
10 Magazin
11 Kanca magazini kiliteme kolu
12 Doşeme tabancasi uçunun Çıkarı bilirlik kıruyucu kapalık
*Sekli gosterilen veya tanimlanan aksesuar standart teslimat kapsaminda degildir. Aksesuarin tumunu aksesuar programimzda bulabilirsiniz.
Teknik veriler
| Akülü düsseldorf tabancası | PTK 3,6 V | |
| Ürün kodu | 3 603 J68 8.. | |
| Anma gerilimi | V= | 3,6 |
| Darbe saymiş | dev/dak | 30 |
| Kanca genişiğ | mm | 11,4 |
| Kanca uzunluğu | mm | 6-14 |
| Çiviler | mm | 14 |
| Maksimum magazin kapasitesi | 100 | |
| Ağırkıngı EPTA-Procedure 01/2003'e gü | kg | 1,2 |

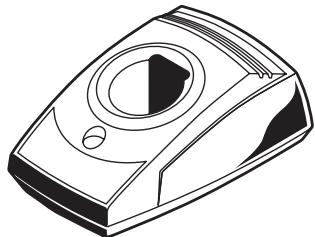

| Şarj cihazi | ||
| Ürün kodu | ||
| (EU) | 2 607 224 789 | |
| (UK) | 2 607 224 791 | |
| (AUS) | 2 607 225 173 | |
| Şarj suresi | h | 5-6 |
| Lüften elektrikli el aletinizin tip etiketi üzerindeki ürün kaduna dikkat edin. Tek tek aletlerin ticari kodlarıdehyigkeit olal bilir. | ||
Gürültü/Titreşim bilgisi
Ölçme degerleri EN 50144'e gore tespit edilmistir.
Aletin A-degerlendirmeli gurultu basin seviyesi tipik olarak 78 dB(A)'dir. Tolerans K=3 dB. Calisma sirasinda gurultu seviyesi 80 dB(A)'yi asabilir.
Koruyucu kulaklik kullanin!
El-Kol titresimi tipik olarak 2,5 m/s'den daha azdir.
Uygunluk beyani CE
Tek sorumlu ordeal "Teknik Veriler" böllumunde tanımlanan urünun asagidaki norm ve normatif belgelere uygün olduguṇu Beyan ederiz: 2006/95/AT, 2004/108/AT, 98/37/AT (28.12.2009 tarihine kadar), 2006/42/AT (29.12.2009 tarihinden itibaren) yönetmelik hukümleri uyarinca EN 50144 (akılı aletler) ve EN 60335 (akılı sarıci hazlari).
Teknik belgelerin bulundugu merkez: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen
05
Akünun Şarı (Bakınüz: Şekil A)
Yeni veya uzun sure kullanilmamiş bir akü ancak yaklaşık 5 kez Şarj/deşarj olduktan sonra tam performansina kavusur.
Her kullanimdan sonra akuyu sarj etmeyin. Uzun sure kullanim dişi kalan akuyu kullanacagiz zaman sarj edin.
Akuyu 3sciouskarmak icin bosa alma duqmelerine 4 basin ve akuyu asagi dokru elektrikli el aletinden cekerek cikarin. Bu sirada zor kullanmayin.
Akuyu 3 akü muhafazasina 7 yerleştinir. Şar cihazınin Şarj fişini 6 akü muhafazasi 7 soketine takın.
Akübir NTC sicaklik kontrol sistemi ile donatilmis olup, bu system sadece 0^ - 45^ sicaklikaraligianda sarj islemine izin verir. Bu sayede akunun kullanim omru onemli olcude uzar.
Sarj isleminden sonra cok kisa sure calisilabiliyorsa aku omrunu tamamlami sve degi sterilmesi gerekiyor demektir.
Tasfiye konusundaki talimat hukumlinerine uyun.
Magazinin doldurulmasi (Bakiniz: Sekiller B-C)
Elektrikli el aletinin kendebir calisma yapmadan once her defasinda akuyi cikarin.
Sadece original Bosch aksesuari kullanin. Doseme tabancasin magazin, itici ve atma kanali gibi hassas parçaları Bosch'un original kanca, civi ve pimlerine uygun olarak gelifstirilmistir. Diger ureticiler farkl celik kaliteleri ve olçüler kullanmaktadir.
Kilitleme koluna 11 basin ve kolu basili durumda tutun.
Magazini cekerek 10 cikarin. Magazini 10 ancak, koruyucu kapak 12 sekilde gosterildigi gibi acik tarafi asaglya dokru dosemeci tabancasinin ucuna 5 takilmissa cekip cikarabilirsiniz.
Kanca seridini 9 veya civi seridini 8 yerlestirin. Civi seridini 8 yerlestirirken haficce egik tutun, bu yolla civiler kenara dayanir.
Magazini 10 doseme tabancasinucuna 5 sonuna kadar itin ve kilitleme koluna 11 kavrama yapincaya kadarbasin basin.
Isletim
Caliistirma
Akünun yerleşirilmesi
Sarj edilmiş aküyü 3 hissedilir bucimde kavrama yapincaya ve tutamakla aynı hizaya gelinceye kadar tutamağı itin.
Açma/kapama
Döseme tabancasinucunu 5 once birkac milimetre iceri girecek bicimde is parcasina kuvvetlice bastirn. Daha sonra kisa bir sure tetige 2 basin ve sonra tetigi birakin.
Dosemeci tabancasinin hareketli ucu 5 ile kuplajl olan tetik 2 emniyeti, tetige yanlislika basindiginda atma islemi yapilmasin onler.
Darbe kuveti on seçimi
Ayar Düğmesi yardimi ile size gerekli olan darbe kuvvetini 1 kademeli olarak önceden seksip ayarlayabilirsiniz.
Gerekli olan darbe kuvveti kanca veya civilerin uzunluğu ile ilslenen malzemenin sertligine baglir. Optimum darbe kuvveti ayari en iyi bicimde deneme yoluyla bulunabilir.
Calisirken dikkat edilecek hususlar
Bu alele 19 mm'lik kancelar islenemez. Bu nedenle dosemeci tabancasin profil tahtali veya ekyeri kanceli duvar ve tavan kaplamaları icin kullanmayin.
Darbeleme parcasinin asinmaması icin boş atihtar yapmayın. Germe yayinin üzerindeki yüku azaltmak uzere, aleti kullandiktan sonra darbe kuvvetini 1 ayar Düğmesi yardimi ile duşuk bir degere ayarlayin.
Dösemeci tabancasi.ucununçikarilabilir koruyucu kapagi (Bakiniz: Sekil C)
Folye gibi hassas malzemeleri islerken dosemeci tabancasin 5 koruyucu kapagiri 12 yerine takin.
Bakim ve servis
Bakim ve temizlik
Elektrikli el aletinin kendeinde bir calisma yapmadan once her defasinda akuyi cikarin.
Iyi ve guvenli calisabilmek icin elektrikli el aletini ve havalandirma deliklerini daima temiz tutun.
Dikkatlibicimdeyurutlenuretimve test yontemlerine ragmen elektrkli el aleti ariza yapacak olursa, onarim Bosch elektrkli aleleri icin yetkili bir serviste yapilmalidir.
Bütun basvuru ve yedek parca siparislerinizde mutlaka aletinizin tip etiketindeki 10 haneli urün kodunu belirtiniz.
Müsteri servisi ve münsteri danismanligi
Müsteri servisleri urününüzün onarim ve bakimi ile yedek parçalarına ait sorularinizi yanitlan-dirir. DemonteGORUNUSLERyedekparçalaraait bilgileri su adreste de bulabilirsiniz:
www.bosch-pt.com
Bosch muesteri servisi timi satin alacaginiz urunn ozellikleri, bu urunn kullanimi ve ayarislemleri hakkindaki sorulariniz ile yedek parcalarina ait sorularinizi memnuniyetle yanitlandirr.
Türkce
Elektrikli el aleti, aksesuar ve ambalaj malzemesi cevre dostu bir yontemle tasfiye edilmek uzere tekrar kazanim merkezine gonderilmelidir.
Sadece AB üyesi ülkeler icin:
Elektrikli el aletini evsel coplerin
icine atmayin!
Elektrikli el aletleri ve eskile elektronik aletlere iliskin 2002/96/AT sayili Avrupa Birligi yonetmeligi ve bunlarin tek tek ülkeerin hukuk-
larina uyarlanmasi uyarinca, kullanim omrunü tamamlamiš elektrikli el aleteri ayri ayri toplanmak ve cevre dostu bir yontemle tasfiye edilmek üzere yeniden kazanim merkezlerine gonderilmek zorundadir.
Aküler/Bataryalar:
Ni-Cd: Nikel-Kadmiyum
Dikkat: Bu akülerçok zehirliğür metal olkanadmiyum icerir.
Aküleri ve bataryalari evsel Çöplerin ilçine, ateşeya suya atmayın. Aküleri ve bataryalar toplanmak, tekrar kazanim ilemine tabi tutulmak ve Çevre dostu bir yöntemle tasfiye edilmek zarundadir.
Sadece AB üyesi ülkeler icin:
91/157/AET Yönetmeligi uyarinca arizal veya kullanim Ömrūnü tamamlamş aküler ve bataryalar yeniden kazanim islemine tabi tutulmak zorundadir.
Degisiklik haklarimiz saklidir.
1605438137
mm mm
a
11,4 6
11,4 8
11,4 10
11,4 12
11,4 14
14
2607224790
2 607 224 792 (UK)
2607 225 173 (AUS)
2607335790
1609203L94
