BRUKSANVISNING PTK 3.6 V BOSCH

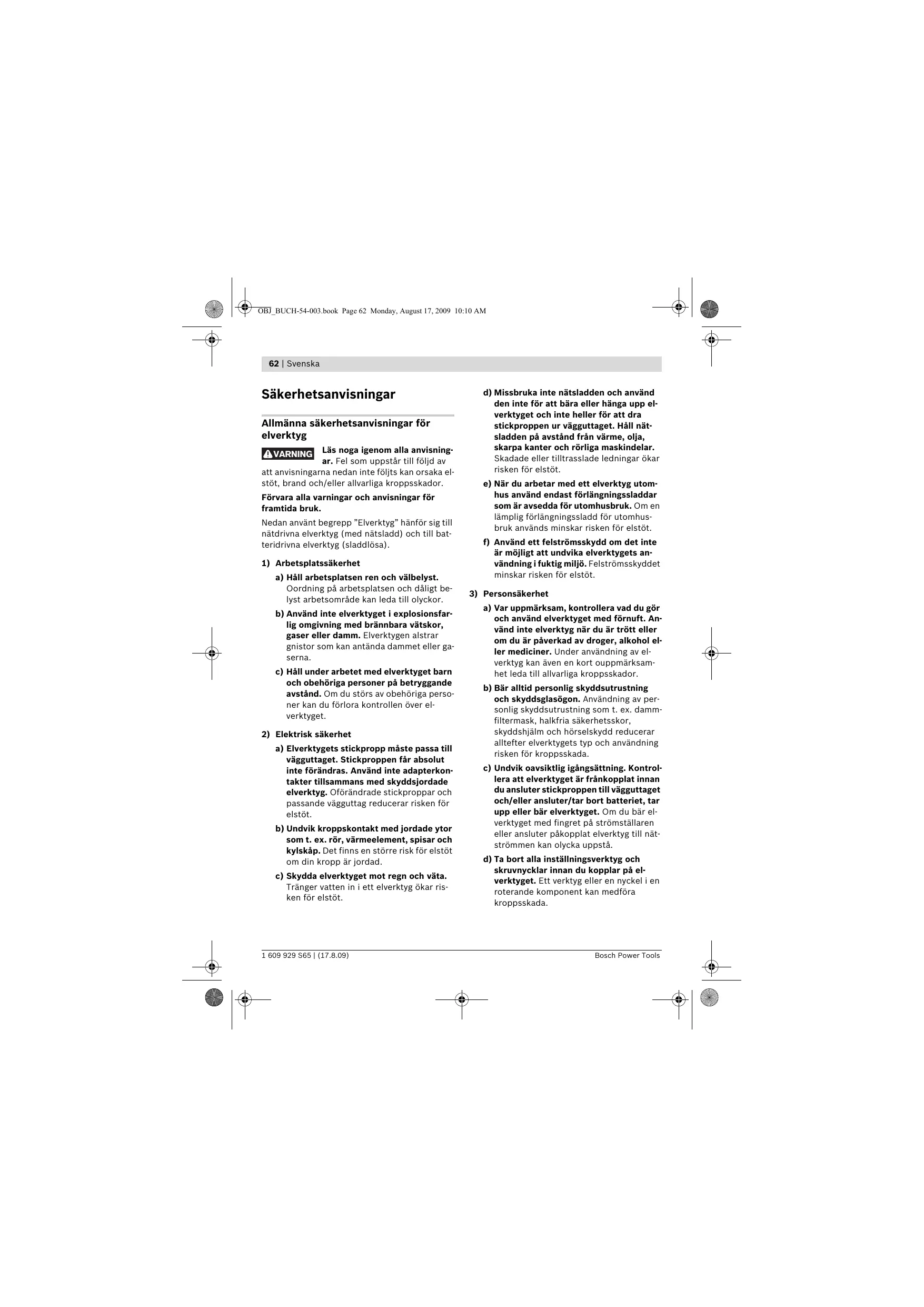

Allmänna säkerhetsanvisningar för elverktyg Läs noga igenom alla anvisningar. Fel som uppstår till följd av att anvisningarna nedan inte följts kan orsaka elstöt, brand och/eller allvarliga kroppsskador. VARNING Förvara alla varningar och anvisningar för framtida bruk. Nedan använt begrepp ”Elverktyg” hänför sig till nätdrivna elverktyg (med nätsladd) och till batteridrivna elverktyg (sladdlösa).

1) Arbetsplatssäkerhet

a) Håll arbetsplatsen ren och välbelyst. Oordning på arbetsplatsen och dåligt belyst arbetsområde kan leda till olyckor. b) Använd inte elverktyget i explosionsfarlig omgivning med brännbara vätskor, gaser eller damm. Elverktygen alstrar gnistor som kan antända dammet eller gaserna. c) Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avstånd. Om du störs av obehöriga personer kan du förlora kontrollen över elverktyget.

2) Elektrisk säkerhet

a) Elverktygets stickpropp måste passa till vägguttaget. Stickproppen får absolut inte förändras. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Oförändrade stickproppar och passande vägguttag reducerar risken för elstöt. b) Undvik kroppskontakt med jordade ytor som t. ex. rör, värmeelement, spisar och kylskåp. Det finns en större risk för elstöt om din kropp är jordad. c) Skydda elverktyget mot regn och väta. Tränger vatten in i ett elverktyg ökar risken för elstöt. 1 609 929 S65 | (17.8.09) d) Missbruka inte nätsladden och använd den inte för att bära eller hänga upp elverktyget och inte heller för att dra stickproppen ur vägguttaget. Håll nätsladden på avstånd från värme, olja, skarpa kanter och rörliga maskindelar. Skadade eller tilltrasslade ledningar ökar risken för elstöt. e) När du arbetar med ett elverktyg utomhus använd endast förlängningssladdar som är avsedda för utomhusbruk. Om en lämplig förlängningssladd för utomhusbruk används minskar risken för elstöt. f) Använd ett felströmsskydd om det inte är möjligt att undvika elverktygets användning i fuktig miljö. Felströmsskyddet minskar risken för elstöt.

a) Var uppmärksam, kontrollera vad du gör och använd elverktyget med förnuft. Använd inte elverktyg när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador. b) Bär alltid personlig skyddsutrustning och skyddsglasögon. Användning av personlig skyddsutrustning som t. ex. dammfiltermask, halkfria säkerhetsskor, skyddshjälm och hörselskydd reducerar alltefter elverktygets typ och användning risken för kroppsskada. c) Undvik oavsiktlig igångsättning. Kontrollera att elverktyget är frånkopplat innan du ansluter stickproppen till vägguttaget och/eller ansluter/tar bort batteriet, tar upp eller bär elverktyget. Om du bär elverktyget med fingret på strömställaren eller ansluter påkopplat elverktyg till nätströmmen kan olycka uppstå. d) Ta bort alla inställningsverktyg och skruvnycklar innan du kopplar på elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada. Bosch Power Tools OBJ_BUCH-54-003.book Page 63 Monday, August 17, 2009 10:10 AM Svenska | 63 e) Undvik onormala kroppsställningar. Se till att du står stadigt och håller balansen. I detta fall kan du lättare kontrollera elverktyget i oväntade situationer. f) Håll skärverktygen skarpa och rena. Omsorgsfullt skötta skärverktyg med skarpa eggar kommer inte så lätt i kläm och går lättare att styra. f) Bär lämpliga arbetskläder. Bär inte löst hängande kläder eller smycken. Håll håret, kläderna och handskarna på avstånd från rörliga delar. Löst hängande kläder, långt hår och smycken kan dras in av roterande delar. g) Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Om elverktyget används på ett sätt som det inte är avsett för kan farliga situationer uppstå. g) Vid elverktyg med dammutsugnings- och -uppsamlingsutrustning, se till att denna är rätt monterade och används på korrekt sätt. Användning av dammutsugning minskar de risker damm orsakar.

4) Korrekt användning och hantering av elverktyg

5) Omsorgsfull hantering och användning av

sladdlösa elverktyg a) Ladda batterierna endast i de laddare som tillverkaren rekommenderat. Om en laddare som är avsedd för en viss typ av batterier används för andra batterityper finns risk för brand. a) Överbelasta inte elverktyget. Använd för aktuellt arbete avsett elverktyg. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde. b) Använd endast batterier som är avsedda för aktuellt elverktyg. Används andra batterier finns risk för kroppsskada och brand. b) Ett elverktyg med defekt strömställare får inte längre användas. Ett elverktyg som inte kan kopplas in eller ur är farligt och måste repareras. c) Håll gem, mynt, nycklar, spikar, skruvar och andra små metallföremål på avstånd från reservbatterier för att undvika en bygling av kontakterna. En kortslutning av batteriets kontakter kan leda till brännskador eller brand. c) Dra stickproppen ur vägguttaget och/eller ta bort batteriet innan inställningar utförs, tillbehörsdelar byts ut eller elverktyget lagras. Denna skyddsåtgärd förhindrar oavsiktlig inkoppling av elverktyget. d) Förvara elverktygen oåtkomliga för barn. Låt elverktyget inte användas av personer som inte är förtrogna med dess användning eller inte läst denna anvisning. Elverktygen är farliga om de används av oerfarna personer. e) Sköt elverktyget omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte brustit eller skadats; orsaker som kan leda till att elverktygets funktioner påverkas menligt. Låt skadade delar repareras innan elverktyget tas i bruk. Många olyckor orsakas av dåligt skötta elverktyg. Bosch Power Tools d) Om batteriet används på fel sätt finns risk för att vätska rinner ur batteriet. Undvik kontakt med vätskan. Vid oavsiktlig kontakt spola med vatten. Om vätska kommer i kontakt med ögonen uppsök dessutom läkare. Batterivätskan kan medföra hudirritation och brännskada.

a) Låt endast kvalificerad fackpersonal reparera elverktyget och endast med originalreservdelar. Detta garanterar att elverktygets säkerhet upprätthålls. 1 609 929 S65 | (17.8.09) OBJ_BUCH-54-003.book Page 64 Monday, August 17, 2009 10:10 AM 64 | Svenska Säkerhetsanvisningar för sladdlösa häftpistoler f Utgå alltid från att elverktyget innehåller klamrar. Oaktsam användning av häftpistolen kan leda till oväntad utskjutning av klammer och personskador. f Rikta inte elverktyget mot dig själv eller andra personer i närheten. En oväntad avtryckning stöter ut en klammer som kan orsaka personskada. f Tryck inte av elverktyget innan det är i stabil kontakt med arbetsstycket. Om elverktyget inte är i kontakt med arbetsstycket kan klammern studsa mot fästpunkten. Säkerhetsanvisningar för laddare Skydda laddaren mot regn och väta. Tränger vatten in i laddaren ökar risken för elektrisk stöt. f Ladda inte batterimoduler av främmande fabrikat. Laddaren är lämplig endast för laddning av Bosch batterimoduler (NiCd/NiMH) med den spänning som anges i Tekniska data. I annat fall finns risk för brand och explosion. f Håll laddaren ren. Förorening kan leda till elektrisk stöt. f Koppla bort elverktyget från nätet eller batteriet när klammer läggs in i elverktyget. Om häftpistolen är ansluten kan den aktiveras oavsiktligt vid borttagning av en inklämd klammer. f Kontrollera laddare, kabel och stickkontakt före varje användning. En skadad laddare får inte användas. Du får själv aldrig öppna laddaren, låt den repareras av kvalificerad fackman och endast med originalreservdelar. Skadade laddare, ledningar eller stickkontakter ökar risken för elektrisk stöt. f Var försiktig vid borttagning av en hårt sittande klammer. Klammern kan stötas ut kraftigt vid försök att åtgärda en klammer som sitter inspänd i systemet. f Använd inte laddaren på lättantändligt underlag (t. ex. papper, textilier mm) resp. i brännbar omgivning. Vid laddningen värms laddaren upp vilket kan medföra brandrisk. f Häftpistolen får inte användas för häftning av elledningar. Verktyget är inte avsett för installation av elledningar. Elledningens isolering kan skadas och orsaka elstötar och brandrisk. f Håll barn under uppsikt och se till att de inte leker med laddaren. f Säkra arbetsstycket. Ett arbetsstycke som är fastspänt i en uppspänningsanordning eller ett skruvstycke hålls säkrare än med handen. f Öppna inte batterimodulen. Detta kan leda till kortslutning. Skydda batterimodulen mot hög värme som t. ex. längre solbestrålning och eld. Explosionsrisk föreligger. f Använd endast originalbatterier från Bosch med den spänning som anges på elverktygets typskylt. Om andra batterier används, t. ex. kopierade batterier, renoverade batterier eller batterier av främmande fabrikat, finns risk för att batteriet exploderar och orsakar person- och materialskador. 1 609 929 S65 | (17.8.09) Funktionsbeskrivning Läs noga igenom alla anvisningar. Fel som uppstår till följd av att anvisningarna nedan inte följts kan orsaka elstöt, brand och/eller allvarliga kroppsskador. Ändamålsenlig användning Elverktyget är avsett för häftning av papp, isoleringsmaterial, tyg, folier, läder och liknande material på trä eller träliknande material. Elverktyget är inte lämpligt för fastsättning av vägg- eller innertakpaneler. Bosch Power Tools OBJ_BUCH-54-003.book Page 65 Monday, August 17, 2009 10:10 AM Svenska | 65 Illustrerade komponenter Buller-/vibrationsdata Numreringen av komponenterna hänvisar till illustration av elverktyget på grafiksida. Mätvärdena har tagits fram baserande på EN 50144. Elverktygets A-vägda ljudtrycksnivå når i typiska fall 78 dB(A). Onoggrannhet K=3 dB. Ljudnivån under arbetet kan överskrida 80 dB(A). Använd hörselskydd! 1 Ställratt för slagkraftsförval 2 Avtryckare 3 Batterimodul 4 Batterimodulens upplåsningsknapp 5 Häftnos Vibrationen i hand-arm underskrider i typiska fall 2,5 m/s2. 6 Laddarens laddstickkontakt 7 Batteriladdningsskål 8 Spikremsa* Försäkran om överensstämmelse 9 Klammerremsa* Vi försäkrar härmed under exklusivt ansvar att denna produkt som beskrivs i ”Tekniska data” överensstämmer med följande normer och normativa dokument: EN 50144 (sladdlösa elverktyg) och EN 60335 (batteriladdare) enligt bestämmelserna i direktiven 2006/95/EG, 2004/108/EG, 98/37/EG (till 28.12.2009), 2006/42/EG 10 Magasin 11 Låsspak för klammermagasin 12 Avtagbart skydd för häftnos *I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i standardleveransen. I vårt tillbehörsprogram beskrivs allt tillbehör som finns. Tekniska data Sladdlös häftmaskin PTK 3,6 V 3 603 J68 8.. Produktnummer Märkspänning Slagtal

1,2 Laddare Produktnummer (EU)

5–6 Beakta produktnumret på elverktygets typskylt. Handelsbeteckningarna för enskilda elverktyg kan variera. Bosch Power Tools 1 609 929 S65 | (17.8.09) OBJ_BUCH-54-003.book Page 66 Monday, August 17, 2009 10:10 AM 66 | Svenska Montage Batteriets laddning (se bild A) p Lägg in klammerremsan 9 resp. spikremsan

8. Luta lätt häftapparaten när du lägger in

spikremsan 8 så att spikarna ligger an mot sidoväggen. En ny eller under en längre tid inte använd batteriemodul får först efter ca. 5 laddnings- och urladdningscykler sin fulla kapacitet. q Skjut upp magasinet 10 mot anslaget på häftnosen 5 och tryck ned låsspaken 11 tills den låser i läget. Ladda inte upp batterierna efter varje användning. Om batterierna inte använts under en längre tid ladda upp dem först sedan de återanvänds. Drift Ta bort batterimodulen 3 genom att trycka på upplåsningsknappen 4 och dra sedan batterimodulen ur elverktyget. Bruka inte våld. Sätt batterimodulen 3 i batteriladdarskålen 7. Anslut laddarens 6 stickkontakt till hylsdonet i laddarskålen 7. Batterimodulen är försedd med en NTC-temperaturövervakning som endast tillåter uppladdning inom ett temperaturområde mellan 0 °C och 45 °C. Härvid uppnår batterimodulen en lång brukstid. Är brukstiden efter uppladdning onormalt kort tyder det på att batterierna är förbrukade och måste bytas mot nya. Beakta anvisningarna för avfallshantering. Påfyllning av magasin (se bilderna B–C) f Innan åtgärder utförs på elverktyget ska batterimodulen tas ut. f Använd endast original Bosch tillbehör. Häftapparatens precisionsdelar såsom magasin, kolv, avlossningskanal är anpassade till klammer, spik och stift som levereras av Bosch. Andra tillverkare använder andra stålkvaliteter och dimensioner. Driftstart Insättning av batterimodul Skjut in den uppladdade batterimodulen 3 i handtaget tills den tydligt snäpper fast och ligger i plan med handtaget. In- och urkoppling Tryck häftnosen 5 först stadigt mot arbetsstycket tills nosen körs in några millimeter. Tryck därefter kort på avtryckaren 2 och släpp den igen. Utlösningsspärren som är kopplad till den rörliga häftnosen 5 förhindrar oavsiktlig skottavlossning vid eventuellt nedtryckt avtryckare 2. Förval av slagkraft Med ställratten slagkraftsförval 1 kan erforderlig slagkraft stegvis förväljas. Erforderlig slagkraft är beroende av klamrarnas resp. spikarnas längd och materialets hårdhet. Den bästa slagkraftsinställningen kan man endast prova sig fram till. n Tryck på låsspaken 11 och håll den nedtryckt. o Dra ut magasinet 10. Magasinet 10 kan dras ut endast när skyddskåpan 12 satts upp med den öppna sidan bakåt på häftnosen 5 som bilden visar. 1 609 929 S65 | (17.8.09) Bosch Power Tools OBJ_BUCH-54-003.book Page 67 Monday, August 17, 2009 10:10 AM Svenska | 67 Arbetsanvisningar f I detta elverktyg kan 19 mm klamrar inte användas. Elverktyget får därför inte användas för uppsättning av innertakpanel med profilträ- eller fogkrampor. Undvik tomskott för att reducera slagstämpelns slitage. Efter avslutat arbete ställ med ställratten slagkraftsförval 1 slagkraften på ett lägre värde för att avlasta spännfjädern. Avtagbart skydd för häftnos (se bild C) För bearbetning av ömtåliga ytor såsom t. ex. folier lägg upp skyddet 12 på häftnosen 5. Underhåll och service Underhåll och rengöring f Innan åtgärder utförs på elverktyget ska batterimodulen tas ut. f Håll elverktyget och dess ventilationsöppningar rena för bra och säkert arbete. Svenska Bosch Service Center Telegrafvej 3 2750 Ballerup Danmark Tel.: +46 (020) 41 44 55 Fax: +46 (011) 18 76 91 Avfallshantering Elverktyg, tillbehör och förpackning ska omhändertas på miljövänligt sätt för återvinning. Endast för EU-länder: Släng inte elverktyg i hushållsavfall! Enligt europeiska direktivet 2002/96/EG för kasserade elektriska och elektroniska apparater och dess modifiering till nationell rätt måste obrukbara elverktyg omhändertas separat och på miljövänligt sätt lämnas in för återvinning. Sekundär-/primärbatterier: Om i elverktyget trots exakt tillverkning och sträng kontroll störning skulle uppstå, bör reparation utföras av auktoriserad serviceverkstad för Bosch elverktyg. Ange alltid vid förfrågningar och reservdelsbeställningar det 10-siffriga produktnumret som finns på elverktygets typskylt. Kundservice och kundkonsulter Kundservicen ger svar på frågor beträffande reparation och underhåll av produkter och reservdelar. Sprängskissar och informationer om reservdelar lämnas även på adressen: www.bosch-pt.com Bosch kundkonsultgruppen hjälper gärna när det gäller frågor beträffande köp, användning och inställning av produkter och tillbehör. Ni-Cd: Nickel-kadmium Obs! Dessa batterier innehåller kadmium, en höggiftig tungmetall. Ni-MH: Nickel-metallhydrid Förbrukade batterier får inte slängas i hushållsavfall och inte heller i eld eller vatten. Batterierna ska samlas för återvinning eller omhändertas på miljövänligt sätt. Endast för EU-länder: Defekta eller förbrukade batterier måste enligt direktivet 91/157/EEG omhändertas för återvinning. Ändringar förbehålles. Bosch Power Tools 1 609 929 S65 | (17.8.09) OBJ_BUCH-54-003.book Page 68 Monday, August 17, 2009 10:10 AM 68 | Norsk Sikkerhetsinformasjon
