BRUKSANVISNING PTK 3.6 LI BOSCH

Brug “ Blinker { Lyser konstant Betydning Akkuen oplades. Akku er helt opladet Akku har mere end 30% af sin kapacitet Akku har mindre end 30% af sin kapacitet og bør oplades Bemærk: El-værktøjet kan ikke anvendes under opladningen; det er ikke defekt, når det ikke fungerer under opladningen. El-værktøjets håndgreb bliver varmt under opladningen. Dette er helt normalt. 1 619 929 L03 | (16.3.12) Bosch Power Tools OBJ_BUCH-1433-002.book Page 109 Friday, March 16, 2012 9:10 AM Dansk | 109 Afbryd ladeaggregatet fra strømnettet, hvis det ikke skal anvendes i længere tid. f Beskyt ladeaggregatet mod fugtighed! Læs og overhold henvisningerne mhr. bortskaffelse. Magasin fyldes op (se Fig. B) f Brug kun originalt tilbehør fra Bosch. Præcisionsdelene på hæftemaskinen som f.eks. magasin, støder og skudkanal er afstemt efter klemmer fra Bosch. Andre fabrikanter benytter andre stålkvaliteter og dimensioner. – Drej el-værktøjet om. – Tryk på oplåsningen 6 og træk magasinet 10 ud bagud. – Læg klemmerækken 9 ind. – Skub magasinet 10 tilbage, til det falder i hak. f Brug ikke vold, når magasinet åbnes, fyldes og lukkes. Brug Ibrugtagning Tænd/sluk – Anbring først maskinnæsen 1 fast på emnet, til denne er trykket et par millimeter ind. Tryk herefter kort på udløseren 5 og slip den igen. Udløserspærren, der er koblet med den bevægelige maskinnæse 1, forhindrer en utilsigtet udløsning af skud, hvis man ved et tilfælde skulle komme til at trykke på udløseren 5. Arbejdsvejledning f Til dette el-værktøj kan man ikke bruge 19 mm-klammer. Brug derfor ikke el-værktøjet til at fastgøre loftsbeklædninger med profiltræ-/fugebeslag. f Hold ikke el-værktøjet på udløseren, hvis klemmen sidder i klemme i el-værktøjet. Når en fastklemt klemme fjernes, kan udløseren betjenes ved en fejltagelse. Undgå tomme skud, da slagstemplet ellers slides hurtigere. Sæt maskinnæsen 1 forsigtigt på. Bløde emner (f.eks. fyrretræ) kan blive beskadiget, hvis de udsættes for alt for meget tryk. Bosch Power Tools 1 619 929 L03 | (16.3.12) OBJ_BUCH-1433-002.book Page 110 Friday, March 16, 2012 9:10 AM 110 | Dansk Vedligeholdelse og service Vedligeholdelse og rengøring f Hold el-værktøjet rent for at arbejde sikkert og godt. Skulle el-værktøjet trods omhyggelig fabrikation og kontrol holde op med at fungere, skal reparationen udføres af et autoriseret serviceværksted for Bosch-elektroværktøj. El-værktøjets 10-cifrede typenummer (se typeskilt) skal altid angives ved forespørgsler og bestilling af reservedele. Kundeservice og kunderådgivning Kundeservice besvarer dine spørgsmål vedr. reparation og vedligeholdelse af dit produkt samt reservedele. Reservedelstegninger og informationer om reservedele findes også under: www.bosch-pt.com Bosch kundeservice-team vil gerne hjælpe dig med at besvare spørgsmål vedr. køb, anvendelse og indstilling af produkter og tilbehør. Dansk Bosch Service Center Telegrafvej 3 2750 Ballerup Tlf. Service Center: +45 (4489) 8855 Fax: +45 (4489) 87 55 E-Mail: vaerktoej@dk.bosch.com Transport De indeholdte Li-Ion-akkuer overholder bestemmelserne om farligt gods. Akkuerne kan transporteres af brugeren på offentlig vej uden yderligere pålæg. Ved forsendelse gennem tredjemand (f.eks.: lufttransport eller spedition) skal særlige krav vedr. emballage og mærkning overholdes. Her skal man kontakte en faregodsekspert, før forsendelsesstykket forberedes. Send kun akkuer, hvis huset er ubeskadiget. Tilklæb åbne kontakter og indpak akkuen på en sådan måde, at den ikke kan bevæge sig i emballagen. Følg venligst også eventuelle, videreførende, nationale forskrifter. 1 619 929 L03 | (16.3.12) Bosch Power Tools OBJ_BUCH-1433-002.book Page 111 Friday, March 16, 2012 9:10 AM Svenska | 111 Bortskaffelse El-værktøj, akku, tilbehør og emballage skal genbruges på en miljøvenlig måde. Smid ikke el-værktøj og akkuer/batterier ud sammen med det almindelige husholdningsaffald! Gælder kun i EU-lande: Iht. det europæiske direktiv 2002/96/EF skal kasseret elektroværktøj og iht. det europæiske direktiv 2006/66/EF skal defekte eller opbrugte akkuer/batterier indsamles separat og genbruges iht. gældende miljøforskrifter. Akkuer/batterier: Li-Ion: Læs og overhold henvisningerne i afsnit „Transport“, side 110. Ret til ændringer forbeholdes. Svenska Säkerhetsanvisningar Allmänna säkerhetsanvisningar för elverktyg Läs noga igenom alla säkerhetsanvisningar och instruktioner. Fel som uppstår till följd av att säkerhetsanvisningarna och instruktionerna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador. Förvara alla varningar och anvisningar för framtida bruk. Nedan använt begrepp ”Elverktyg” hänför sig till nätdrivna elverktyg (med nätsladd) och till batteridrivna elverktyg (sladdlösa). VARNING Bosch Power Tools 1 619 929 L03 | (16.3.12) OBJ_BUCH-1433-002.book Page 112 Friday, March 16, 2012 9:10 AM 112 | Svenska Arbetsplatssäkerhet f Håll arbetsplatsen ren och välbelyst. Oordning på arbetsplatsen och dåligt belyst arbetsområde kan leda till olyckor. f Använd inte elverktyget i explosionsfarlig omgivning med brännbara vätskor, gaser eller damm. Elverktygen alstrar gnistor som kan antända dammet eller gaserna. f Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avstånd. Om du störs av obehöriga personer kan du förlora kontrollen över elverktyget. Elektrisk säkerhet f Elverktygets stickpropp måste passa till vägguttaget. Stickproppen får absolut inte förändras. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Oförändrade stickproppar och passande vägguttag reducerar risken för elstöt. f Undvik kroppskontakt med jordade ytor som t. ex. rör, värmeelement, spisar och kylskåp. Det finns en större risk för elstöt om din kropp är jordad. f Skydda elverktyget mot regn och väta. Tränger vatten in i ett elverktyg ökar risken för elstöt. f Missbruka inte nätsladden och använd den inte för att bära eller hänga upp elverktyget och inte heller för att dra stickproppen ur vägguttaget. Håll nätsladden på avstånd från värme, olja, skarpa kanter och rörliga maskindelar. Skadade eller tilltrasslade ledningar ökar risken för elstöt. f När du arbetar med ett elverktyg utomhus använd endast förlängningssladdar som är avsedda för utomhusbruk. Om en lämplig förlängningssladd för utomhusbruk används minskar risken för elstöt. f Använd ett felströmsskydd om det inte är möjligt att undvika elverktygets användning i fuktig miljö. Felströmsskyddet minskar risken för elstöt. Personsäkerhet f Var uppmärksam, kontrollera vad du gör och använd elverktyget med förnuft. Använd inte elverktyg när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador. 1 619 929 L03 | (16.3.12) Bosch Power Tools OBJ_BUCH-1433-002.book Page 113 Friday, March 16, 2012 9:10 AM Svenska | 113 f Bär alltid personlig skyddsutrustning och skyddsglasögon. Användning av personlig skyddsutrustning som t.ex. dammfiltermask, halkfria säkerhetsskor, skyddshjälm och hörselskydd reducerar alltefter elverktygets typ och användning risken för kroppsskada. f Undvik oavsiktlig igångsättning. Kontrollera att elverktyget är frånkopplat innan du ansluter stickproppen till vägguttaget och/eller ansluter/tar bort batteriet, tar upp eller bär elverktyget. Om du bär elverktyget med fingret på strömställaren eller ansluter påkopplat elverktyg till nätströmmen kan olycka uppstå. f Ta bort alla inställningsverktyg och skruvnycklar innan du kopplar på elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada. f Undvik onormala kroppsställningar. Se till att du står stadigt och håller balansen. I detta fall kan du lättare kontrollera elverktyget i oväntade situationer. f Bär lämpliga arbetskläder. Bär inte löst hängande kläder eller smycken. Håll håret, kläderna och handskarna på avstånd från rörliga delar. Löst hängande kläder, långt hår och smycken kan dras in av roterande delar. f När elverktyg används med dammutsugnings- och -uppsamlingsutrustning, se till att dessa är rätt monterade och används på korrekt sätt. Användning av dammutsugning minskar de risker damm orsakar. Korrekt användning och hantering av elverktyg f Överbelasta inte elverktyget. Använd för aktuellt arbete avsett elverktyg. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde. f Ett elverktyg med defekt strömställare får inte längre användas. Ett elverktyg som inte kan kopplas in eller ur är farligt och måste repareras. f Dra stickproppen ur vägguttaget och/eller ta bort batteriet innan inställningar utförs, tillbehörsdelar byts ut eller elverktyget lagras. Denna skyddsåtgärd förhindrar oavsiktlig inkoppling av elverktyget. f Förvara elverktygen oåtkomliga för barn. Låt elverktyget inte användas av personer som inte är förtrogna med dess användning eller inte läst denna anvisning. Elverktygen är farliga om de används av oerfarna personer. Bosch Power Tools 1 619 929 L03 | (16.3.12) OBJ_BUCH-1433-002.book Page 114 Friday, March 16, 2012 9:10 AM 114 | Svenska f Sköt elverktyget omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte brustit eller skadats; orsaker som kan leda till att elverktygets funktioner påverkas menligt. Låt skadade delar repareras innan elverktyget tas i bruk. Många olyckor orsakas av dåligt skötta elverktyg. f Håll skärverktygen skarpa och rena. Omsorgsfullt skötta skärverktyg med skarpa eggar kommer inte så lätt i kläm och går lättare att styra. f Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Om elverktyget används på ett sätt som det inte är avsett för kan farliga situationer uppstå. Omsorgsfull hantering och användning av sladdlösa elverktyg f Ladda batterierna endast i de laddare som tillverkaren rekommenderat. Om en laddare som är avsedd för en viss typ av batterier används för andra batterityper finns risk för brand. f Använd endast batterier som är avsedda för aktuellt elverktyg. Används andra batterier finns risk för kroppsskada och brand. f Håll gem, mynt, nycklar, spikar, skruvar och andra små metallföremål på avstånd från reservbatterier för att undvika en bygling av kontakterna. En kortslutning av batteriets kontakter kan leda till brännskador eller brand. f Om batteriet används på fel sätt finns risk för att vätska rinner ur batteriet. Undvik kontakt med vätskan. Vid oavsiktlig kontakt spola med vatten. Om vätska kommer i kontakt med ögonen uppsök dessutom läkare. Batterivätskan kan medföra hudirritation och brännskada. Service f Låt endast kvalificerad fackpersonal reparera elverktyget och endast med originalreservdelar. Detta garanterar att elverktygets säkerhet upprätthålls. Säkerhetsanvisningar för sladdlösa häftpistoler f Utgå alltid från att elverktyget innehåller klamrar. Oaktsam användning av häftpistolen kan leda till oväntad utskjutning av klammer och personskador. f Rikta inte elverktyget mot dig själv eller andra personer i närheten. En oväntad avtryckning stöter ut en klammer som kan orsaka personskada. 1 619 929 L03 | (16.3.12) Bosch Power Tools OBJ_BUCH-1433-002.book Page 115 Friday, March 16, 2012 9:10 AM Svenska | 115 f Tryck inte av elverktyget innan det är i stabil kontakt med arbetsstycket. Om elverktyget inte är i kontakt med arbetsstycket kan klammern studsa mot fästpunkten. f Koppla bort elverktyget från nätet eller batteriet när klammer läggs in i elverktyget. Om häftpistolen är ansluten kan den aktiveras oavsiktligt vid borttagning av en inklämd klammer. f Var försiktig vid borttagning av en hårt sittande klammer. Klammern kan stötas ut kraftigt vid försök att åtgärda en klammer som sitter inspänd i systemet. f Häftpistolen får inte användas för häftning av elledningar. Verktyget är inte avsett för installation av elledningar. Elledningens isolering kan skadas och orsaka elstötar och brandrisk. f Använd lämpliga detektorer för lokalisering av dolda försörjningsledningar eller konsultera lokalt distributionsföretag. Kontakt med elledningar kan förorsaka brand och elstöt. En skadad gasledning kan leda till explosion. Borrning i vattenledning kan förorsaka sakskador. f Säkra arbetsstycket. Ett arbetsstycke som är fastspänt i en uppspänningsanordning eller ett skruvstycke hålls säkrare än med handen. Skydda elverktyget mot hög värme som t. ex. längre solbestrålning, eld, vatten och fukt. Explosionsrisk kan uppstå. f I skadat eller felanvänt batteri kan ångor uppstå. Tillför friskluft och uppsök läkare vid åkommor. Ångorna kan leda till irritation i andningsvägarna. Säkerhetsanvisningar för laddare Skydda laddaren mot regn och väta. Tränger vatten in i laddaren ökar risken för elektrisk stöt. f Ladda endast Bosch litium-jonbatterier eller batterier som monterats i Bosch produkter med en spänning som anges i tekniska data. I annat fall finns risk för brand och explosion. f Håll laddaren ren. Förorening kan leda till elektrisk stöt. f Kontrollera laddare, kabel och stickkontakt före varje användning. En skadad laddare får inte användas. Du får själv aldrig öppna laddaren, låt den repareras av kvalificerad fackman och endast med originalreservdelar. Skadade laddare, ledningar eller stickkontakter ökar risken för elektrisk stöt. f Håll barn under uppsikt. Barn får inte leka med laddaren. Bosch Power Tools 1 619 929 L03 | (16.3.12) OBJ_BUCH-1433-002.book Page 116 Friday, March 16, 2012 9:10 AM 116 | Svenska f Laddaren får inte användas av barn eller personer med begränsad fysisk, sensorisk eller psykisk förmåga eller som saknar den erfarenhet och kunskap som krävs för säker hantering. Undantag görs om personen övervakas av en ansvarig person som även kan undervisa i laddarens användning. I annat fall finns risk för felhantering och personskada. Produkt- och kapacitetsbeskrivning Läs noga igenom alla säkerhetsanvisningar och instruktioner. Fel som uppstår till följd av att säkerhetsanvisningarna och instruktionerna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador. Ändamålsenlig användning Elverktyget är avsett för häftning av tyg, läder, papp, folier, isoleringsmaterial och liknande material på mjukt underlag som t. ex. trä eller träliknande material. Elverktyget är inte lämpligt för fastsättning av vägg- eller innertakpaneler. Illustrerade komponenter Numreringen av komponenterna hänvisar till illustration av elverktyget på grafiksida. 1 Häftnos 2 Indikering av batteriets laddningstillstånd 3 Handtag 4 Hylsdon för laddkontakt 5 Avtryckare 6 Magasinupplåsning 7 Påfyllningsindikering 8 Laddarens laddstickkontakt 9 Klammerband* 10 Magasin *I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i standardleveransen. I vårt tillbehörsprogram beskrivs allt tillbehör som finns. 1 619 929 L03 | (16.3.12) Bosch Power Tools OBJ_BUCH-1433-002.book Page 117 Friday, March 16, 2012 9:10 AM Svenska | 117 Tekniska data Sladdlös häftmaskin Produktnummer Märkspänning Slagtal Fästelement – Klammerband – Bredd – Längd max. magasinvolym Vikt enligt EPTA-Procedure 01/2003 Batteri Kapacitet Antal battericeller Laddare Produktnummer – EU – UK Batteriladdningsspänning Laddningsström Tillåtet temperaturområde för laddning Laddningstid (batteriet urladdat) Vikt enligt EPTA-Procedure 01/2003 Skyddsklass

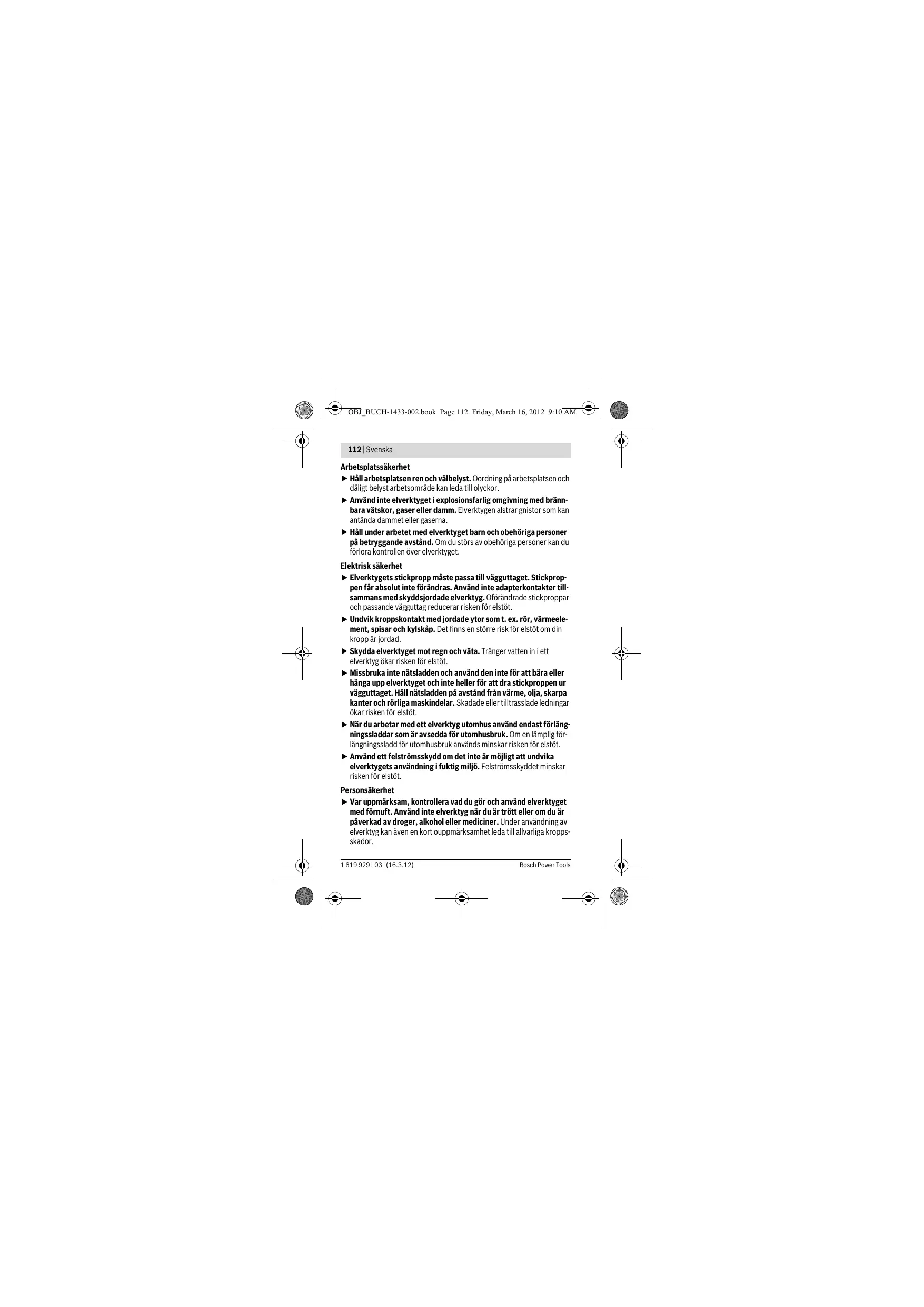

5,0 0–45 3–5 0,1 /II Buller-/vibrationsdata Mätvärdena för ljudnivån anges enligt EN 60745. Elverktygets A-vägda ljudtrycksnivå når i typiska fall 76 dB(A). Onoggrannhet K=3 dB. Ljudnivån under arbetet kan överskrida 80 dB(A). Använd hörselskydd! Totala vibrationsemissionsvärden ah och onoggrannhet K framtaget enligt EN 60745: ah <2,5 m/s2, K= 1,5 m/s2. Bosch Power Tools 1 619 929 L03 | (16.3.12) OBJ_BUCH-1433-002.book Page 118 Friday, March 16, 2012 9:10 AM 118 | Svenska Mätningen av den vibrationsnivå som anges i denna anvisning har utförts enligt en mätmetod som är standardiserad i EN 60745 och kan användas vid jämförelse av olika elverktyg. Mätmetoden är även lämplig för preliminär bedömning av vibrationsbelastningen. Den angivna vibrationsnivån representerar den huvudsakliga användningen av elverktyget. Om däremot elverktyget används för andra ändamål och med andra insatsverktyg eller inte underhållits ordentligt kan vibrationsnivån avvika. Härvid kan vibrationsbelastningen under arbetsperioden öka betydligt. För en exakt bedömning av vibrationsbelastningen bör även de tider beaktas när elverktyget är frånkopplat eller är igång, men inte används. Detta reducerar tydligt vibrationsbelastningen för den totala arbetsperioden. Bestäm extra säkerhetsåtgärder för att skydda operatören mot vibrationernas inverkan t. ex.: underhåll av elverktyget och insatsverktygen, att hålla händerna varma, organisation av arbetsförloppen. Försäkran om överensstämmelse Vi försäkrar härmed under exklusivt ansvar att denna produkt som beskrivs i ”Tekniska data” överensstämmer med följande normer och normativa dokument: EN 60745 (sladdlösa verktyg) resp EN 60335 (batteriladdare) enligt bestämmelserna i direktiven 2011/65/EU, 2006/95/EG, 2004/108/EG, 2006/42/EG. Teknisk tillverkningsdokumentation (2006/42/EG) fås från: Robert Bosch GmbH, PT/ETM9, D-70745 Leinfelden-Echterdingen Dr. Egbert Schneider Helmut Heinzelmann Senior Vice President Head of Product Certification Engineering PT/ETM9 Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen Leinfelden, 16.03.2012 1 619 929 L03 | (16.3.12) Bosch Power Tools OBJ_BUCH-1433-002.book Page 119 Friday, March 16, 2012 9:10 AM Svenska | 119 Montage Batteriets laddning (se bild A) Batteriet levereras delladdat. För full effekt ska batteriet före första användningen laddas upp (minst 3–5 timmar). Litiumjonbatteriet kan när som helst laddas upp eftersom detta inte påverkar livslängden. Batteriet skadas inte om laddning avbryts. Litiumjonbatteriet skyddas mot djupurladdning med ”Electronic Cell Protection (ECP)”. Vid urladdat batteri slår skyddskopplingen från elverktyget: OBS Tryck inte på avtryckaren efter det elverktyget automatiskt kopplats från. Risk finns för att batteriet skadas. Ett nytt eller ett under en längre tid inte använt batteri får först efter ca. 5 laddnings- och urladdningscykler sin fulla kapacitet. När batteriladdningsindikatorn 2 under drift tänds med rött ljus är batteriets kapacitet högst 30% och ska därför laddas upp. – Stick laddarens stickpropp i nätuttaget och laddstickkontakten 8 i uttaget 4 på handtagets baksida. Batteriladdningsindikatorn 2 visar hur laddningen fortskrider. Under laddning blinkar indikatorn med grönt ljus. När indikatorn lyser med grönt ljus är batteriet fulladdat. Batteriets laddningsindikering röd grön
