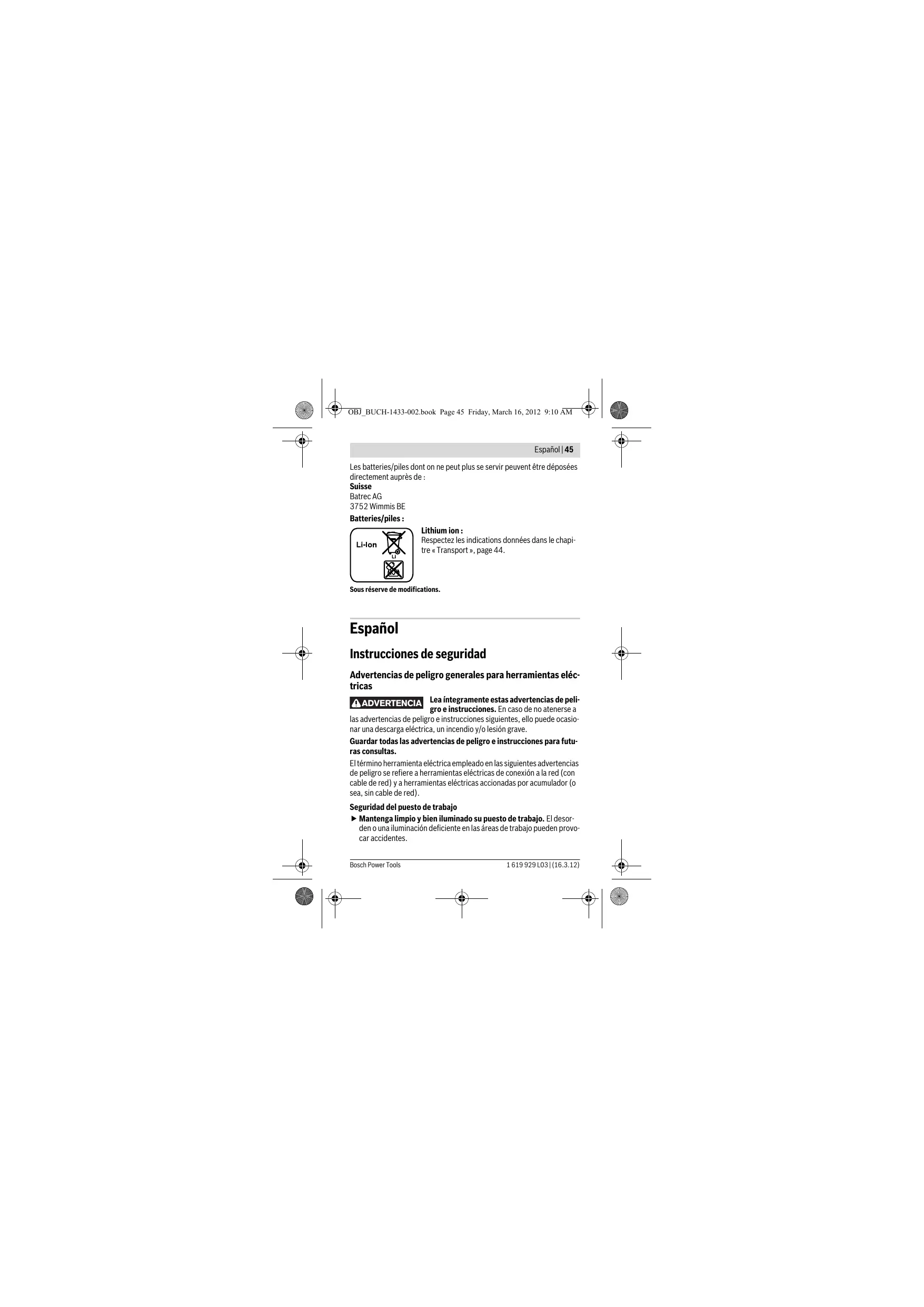

MANUAL DE USUARIO PTK 3.6 LI BOSCH
Instrucciones de seguridad
Advertencias de peligro generales para herramientas eléctricas
ADVERTENCIA
Lea íntegramente estas advertencias de peligro e instrucciones. En caso de no atenerse a
las advertencias de peligro e instrucciones siguientes, ello puede ocasionar una descarga eléctrica, un incendio y/o lesión grave.
Guarde todas las advertencias de peligro e instrucciones para futuras consultas.
El término "herramienta eléctrica" empleado en las siguientes advertencias de peligro se refiere a herramientas eléctricas de conexión a la red (con cable de red) y a herramientas eléctricas accionadas por acumulador (o sea, sin cable de red).
Seguridad del puesto de trabajo
No utilice la herramienta eléctrica en un entorno con peligro de explosión, en el que se encuentren combustibles líquidos, gases o material en polvo. Las herramientas eléctricas producen chispas que pueden llegar a inflamar los materiales en polvo o vapores.
Mantenga alejados a los niños y otras personas de su puesto de trabajo al emplear la herramienta eléctrica. Una distracción le puede hacer perder el control sobre la herramienta eléctrica.
Seguridad eléctrica
El enchufe de la herramienta eléctrica debe corresponder a la toma de corriente utilizada. No es admisible modificar el enchufe en forma alguna. No emplear adaptadores en herramientas eléctricas dotadas con una toma de tierra. Los enchufes sin modificar adecuados a las respectivas tomas de corriente reducen el riesgo de una descarga eléctrica. Evite que su cuerpo toque partes conectadas a tierra como tuberías, radiadores, cocinas y refrigeradores. El riesgo a quedar expuesto a una sacudida eléctrica es mayor si su cuerpo tiene contacto con tierra. No exponga la herramienta eléctrica a la lluvia y evite que penetren líquidos en su interior. Existe el peligro de recibir una descarga eléctrica si penetran ciertos líquidos en la herramienta eléctrica. No utilice el cable de red para transportar o colgar la herramienta eléctrica, ni tire de él para sacar el enchufe de la toma de corriente. Mantenga el cable de red alejado del calor, aceite, esquinas cortantes o piezas móviles. Los cables de red dañados o enredados pueden provocar una descarga eléctrica. Al trabajar con la herramienta eléctrica a la intemperie utilice solamente cables de prolongación apropiados para su uso en exteriores. La utilización de un cable de prolongación adecuado para su uso en exteriores reduce el riesgo de una descarga eléctrica. Si fuese imprescindible utilizar la herramienta eléctrica en un entorno húmedo, es necesario conectarla a través de un fusible diferencial. La aplicación de un fusible diferencial reduce el riesgo a exponerse a una descarga eléctrica.
Seguridad de personas
Esté atento a lo que hace y emplee la herramienta eléctrica con prudencia. No utilice la herramienta eléctrica si estuviese cansado
No lo haga tampoco después de haber consumido alcohol, drogas o medicamentos. El no estar atento durante el uso de la herramienta eléctrica puede provocarle serias lesiones.
- Utilice un equipo de protección personal y en todo caso unas gafas de protección. El riesgo de lesionarse se reduce considerablemente si, dependiendo del tipo y la aplicación de la herramienta eléctrica empleada, se utiliza un equipo de protección adecuado como una mascarilla antipolvo, zapatos de seguridad con suela antideslizante, casco, o protectores auditivos. Evite una puesta en marcha fortuita. Asegúrese de que la herramienta eléctrica esté desconectada antes de conectarla a la toma de corriente y/o al montar el acumulador, al recogerla, y al transportarla. Si transporta la herramienta eléctrica sujetándola por el interruptor de conexión/desconexión, o si alimenta la herramienta eléctrica estando esta conectada, algo puede dar lugar a un accidente. Retire las herramientas de ajuste o llaves fijas antes de conectar la herramienta eléctrica. Una herramienta de ajuste o llave fija colocada en una pieza rotante puede producir lesiones al poner a funcionar la herramienta eléctrica. Evite posturas arriesgadas. Trabaje sobre una base firme y mantenga el equilibrio en todo momento. Ello le permitirá controlar mejor la herramienta eléctrica en caso de presentarse una situación inesperada.
- Lleve puesta una vestimenta de trabajo adecuada. No utilice vestimenta amplia ni joyas. Mantenga su pelo, vestimenta y guantes alejados de las piezas en movimiento. La vestimenta suelta, el pelo largo y las joyas se pueden enganchar con las piezas en movimiento. Siempre que sea posible utilice equipos de aspiración o captación de polvo, asegúrese de que estos estén montados y que sean utilizados correctamente. El empleo de estos reduce los riesgos derivados del polvo.
Uso y trato cuidadoso de herramientas eléctricas
- No sobrecargue la herramienta eléctrica. Use la herramienta eléctrica prevista para el trabajo a realizar. Con la herramienta adecuada podrá trabajar mejor y más seguro dentro del margen de potencia indicado.
No utilice herramientas eléctricas con un interruptor defectuoso. Las herramientas eléctricas que no se puedan conectar o desconectar son peligrosas y deben hacerse reparar. Saque el enchufe de la red y/o desmonte el acumulador antes de realizar un ajuste en la herramienta eléctrica, cambiar de accesorio o al guardar la herramienta eléctrica. Esta medida preventiva reduce el riesgo de conectar accidentalmente la herramienta eléctrica. Guarde las herramientas eléctricas fuera del alcance de los niños. No permita la utilización de la herramienta eléctrica a aquellas personas que no estén familiarizadas con su uso o que no hayan leído estas instrucciones. Las herramientas eléctricas utilizadas por personas inexpertas son peligrosas. Cuide la herramienta eléctrica con esmero. Controle si funciona correctamente, sin atascarse, las partes móviles de la herramienta eléctrica, y si existen partes rotas o deterioradas que pudieran afectar al funcionamiento de la herramienta eléctrica. Haga reparar estas piezas defectuosas antes de volver a utilizar la herramienta eléctrica. Muchos de los accidentes se deben a herramientas eléctricas con un mantenimiento deficiente.
Mantenga los útiles limpios y afilados. Los útiles sostenidos correctamente se dejan guiar y controlar mejor. Utilice la herramienta eléctrica, accesorios, útiles, etc. de acuerdo a estas instrucciones, considerando en ello las condiciones de trabajo y la tarea a realizar. El uso de herramientas eléctricas para problemas diferentes de aquellos para los que han sido concebidas puede resultar peligroso.
Trato y uso cuidadoso de herramientas accionadas por acumulador
Solamente cargue los acumuladores con los cargadores recomendados por el fabricante. Existe un riesgo de incendio al intentar cargar acumuladores de un tipo diferente al previsto para el cargador. Solamente emplee los acumuladores previstos para la herramienta eléctrica. El uso de otro tipo de acumuladores puede provocar daños e incluso un incendio. Si no utiliza el acumulador, guárdelo separado de clips, monedas, llaves, clavos, tornillos u otros objetos metálicos que pudieran puentear sus contactos. El cortocircuito de los contactos del acumulador puede causar quemaduras o un incendio.
La utilización inadecuada del acumulador puede provocar fugas de líquido. Evite el contacto con él. En caso de un contacto accidental, enjuague el área afectada con abundante agua. En caso de un contacto con los ojos, recurra además inmediatamente a un médico. El líquido del acumulador puede irritar la piel o producir quemaduras.
Servicio
- Únicamente haga reparar su herramienta eléctrica por un profesional, empleando exclusivamente piezas de repuesto originales. Solamente así se mantiene la seguridad de la herramienta eléctrica.
Instrucciones de seguridad para clavadoras/grapadoras accionadas por acumulador
Siempre proceda considerando que la herramienta eléctrica va cargada con grapas. Al manejar despreocupadamente la clavadora/grapadora pueden salir disparadas inesperadamente grapas y lesionarle. No dirija la herramienta eléctrica contra usted ni contra otras personas situadas en la proximidad. Al accionar el gatillo por descuido puede que resulte dañado por la grapa expulsada. No accione la herramienta eléctrica antes de haberla asentado firmemente contra la pieza de trabajo. Si la herramienta eléctrica no tiene contacto con la pieza de trabajo, es posible que la grapa rebote. Desconecte la herramienta eléctrica de la red, o retire el acumulador de la misma, si la grapa se ha atascado en la herramienta eléctrica. Una clavadora/grapadora conectada a la alimentación puede llegar a ser accionada fortuitamente al tratar de retirar la grapa obstruida. Preste atención al retirar una grapa atascada. Puede que el mecanismo esté tenso y la grapa salga bruscamente expulsada al tratar de eliminar la obstrucción. No utilice esta clavadora/grapadora para fijar conductores eléctricos. No es apropiada para la instalación de conductores eléctricos, por lo que puede dañar el aislamiento de los cables y provocar una electrocución o un incendio. Utilice aparatos de exploración adecuados para detectar conductores o tuberías ocultas, o consulte a sus compañeros abastecedores. El contacto con conductores eléctricos puede provocar un incendio o una electrocución. Al dañar una tubería de gas puede producirse una explosión. La perforación de una tubería de agua puede causar daños materiales.
incendio o una electrocución. Al dañar una tubería de gas pueda producirse una explosión. La perforación de una tubería de agua puede causar daños materiales.
Asegure la pieza de trabajo. Una pieza de trabajo fijada con todos los dispositivos de sujeción, o en un tornillo de banco, se mantiene sujeta de forma mucho más segura que con la mano.
Proteja la herramienta eléctrica del calor excesivo como, p. ej., de una exposición prolongada al sol, del fuego, del agua y de la humedad. Existe el riesgo de explosión.
Si el acumulador se daña o se usa de forma inapropiada, puede que éste emane vapores. Ventile con aire fresco el recinto y acuda a un médico si nota una molestia. Los vapores pueden irritar las vías respiratorias.
Instrucciones de seguridad para cargadores
No exponga el cargador a la lluvia ni a la humedad. La penetración de agua en el cargador aumenta el riesgo de electrocución.
Las tensiones de carga indicadas en los datos técnicos son válidas exclusivamente para acumuladores de iones de litio Bosch o aquellos incorporados en productos Bosch. En caso de no atenerse a ello podrá originarse un incendio o explosión. Siempre mantenga limpio el cargador. La suciedad puede comportar un riesgo de electrocución. Antes de cada uso verificar el estado del cargador, cable y enchufe. No utilice el cargador en caso de detectar algo defectuoso. Jamás intente abrir el cargador por su propia cuenta, y solamente hágalo reparar por personal técnico cualificado empleando exclusivamente piezas de repuesto originales. Un cargador, cable y enchufe deteriorados comportan un mayor riesgo de electrocución. Vigile a los niños. Con ello se evita que los niños jueguen con el cargador. Los niños y personas que por sus condiciones físicas, sensoriales o mentales, o por su falta de experiencia o conocimientos no estén en disposición de manejar el cargador de forma segura, no deberán utilizar este cargador sin ser supervisados o instruidos por una persona responsable. En caso contrario existe el riesgo de un manejo incorrecto y de lesión.
- El enchufe macho de conexión debe ser conectado solamente a un enchufe hembra de las mismas características técnicas del enchufe macho en materia.
Descripción y prestaciones del producto
Lea íntegramente estas advertencias de peligro e instrucciones. En caso de no atenerse a las advertencias de peligro e instrucciones siguientes, ellas pueden ocasionar una descarga eléctrica, un incendio y/o lesión grave.
Utilización reglamentaria
El aparato ha sido diseñado para engrapar textiles, cuero, cartón, láminas, materiales aislantes y similares sobre materiales de base blandos como, p. ej., madera o materiales afines a la madera. El aparato no es adecuado para fijar revestimientos a la pared o techo.
Componentes principales
El número de los componentes está referido a la imagen de la herramienta eléctrica en la página ilustrada.
1 Cabezal de apoyo 2 Indicador del estado de energía del acumulador 3 Empuñadura 4 Conector hembra para el cargador 5 Disparador 6 Desbloqueo del cargador 7 Indicador de llenado 8 Conector del cargador 9 Tira de grapas* 10 Cargador
*Los accesorios descritos e ilustrados no corresponden al material que se adjunta de serie. La gama completa de accesorios se detalla en nuestro programa de accesorios.
Datos técnicos
| Grapadora actionada por accumulator | PTK 3,6 LI |
| Nº de articulo | | 3 603 J68 1.. |
| Tensión nominal | V= | 3,6 |
| Frecuencia de percuisión | min-1 | 30 |
| Elemento de sujeción | | |
| - Tira de grasas | | Type 53 |
| - Ancho | mm | 11,4 |
| - Longitud | mm | 4-10 |
| Capacidad del cargador, max. | | 100 |
| Peso según EPTA-Procedure 01/2003 | kg | 0,8 |
| Accumulador | | Iones Li |
| Capacidad | Ah | 1,3 |
| Nº de celdas | | 1 |
| Cargador |
| No de articulo | | |
| - EU | | 2 609 003 263 |
| - UK | | 2 609 003 265 |
| Tensión dearga del acumulador | V= | 5,0 |
| Corriente dearga | mA | 400 |
| Margon admissible de la temperatura dearga | °C | 0-45 |
| Tiempo dearga (accumulador descargado) | h | 3-5 |
| Peso según EPTA-Procedure 01/2003 | kg | 0,1 |
| Clase de protección | | ☐/II |
Ruido determinado según EN 60745.
El nivel de presión sonora típico del aparato, determinado con un filtro A, es de 76 dB(A). Tolerancia K = 3 dB.
El nivel de ruido al trabajo puede superar 80 dB(A).
¡Utilizar protectores auditivos!
Nivel total de vibraciones ah y tolerancia K determinados según EN 60745: ah < 2,5m / s2 K = 1,5m / s2
El nivel de vibraciones indicado en estas instrucciones ha sido determinado según el procedimiento de medición fijado en la norma EN 60745 y puede servir como base de comparación con otras herramientas eléctricas. Es adecuado para estimar provisionalmente la solicitación experimentada por las vibraciones.
El nivel de vibraciones indicado ha sido determinado para las aplicaciones principales de la herramienta eléctrica. Por ello, el nivel de vibraciones puede ser diferente si la herramienta eléctrica se utiliza para otras aplicaciones, con útiles diferentes, o si el mantenimiento de la misma fuese deficiente. Esto puede suponer un aumento drástico de la solicitación por vibraciones durante el tiempo total de trabajo.
Para determinar con exactitud la solicitación experimentada por las vibraciones, es necesario considerar también aquellos tiempos en los que el aparato esté desconectado, o bien, esté en funcionamiento, pero sin ser utilizado realmente. Esto puede suponer una disminución drástica de la solicitación por vibraciones durante el tiempo total de trabajo.
Fije unas medidas de seguridad adicionales para proteger al usuario de los efectos por vibraciones, como por ejemplo: Mantenimiento de la herramienta eléctrica y de los útiles, conservar calientes las manos, organización de las secuencias de trabajo.
Declaramos bajo nuestra responsabilidad, que el producto descrito bajo "Datos técnicos" está en conformidad con las normas o documentos normalizados siguientes: EN60745 (aparatos accionados por acumulador), o bien EN 60335 (cargadores de acumulador) de acuerdo con las regulaciones 2011/65/UE, 2006/95/CE, 2004/108/CE, 2006/42/CE.
Expediente técnico (2006/42/CE) en:
Robert Bosch GmbH, PT/ETM9,
D-70745 Leinfelden-Echterdingen
C07
Dr. Egbert Schneider Helmut Heinzelmann
El acumulador se suministra parcialmente cargado.
Con el fin de obtener la plena potencia del acumulador, antes de su primer uso, cárguelo completamente en el cargador (al menos 3-5 horas).
El acumulador de iones de litio puede recargarse siempre que se quiera, sin que ello merme su vida útil. Una interrupción del proceso de carga no afecta al acumulador.
El acumulador de iones de litio va protegido contra descargas profundas por "Electronic Cell Protection (ECP = Protección Electrónica de Celdas)". Si el acumulador está descargado, un circuito de protección se encarga de desconectar la herramienta eléctrica.
ATENCIÓN
No mantenga presionado el disparador si la herramienta eléctrica se hubiese desconectado auto
máticamente. Ello podrá perjudicar al acumulador.
Un acumulador nuevo, o no utilizado durante mucho tiempo, únicamente alcanza su plena potencia después de haber estado sometido a aprox. 5 ciclos de carga y descarga.
Si el indicador del estado de carga del acumulador 2 se enciende de color rojo durante el uso, la capacidad del acumulador es menor de un 30% y deben recargarse.
- Conecte el cargador a la red y el conector del cargador 8 al extremo de la empuñadura 4.
El indicador del estado de carga del acumulador 2 muestra dos situaciones de carga. Durante el proceso de carga el indicador parpadea de color verde. Una vez completamente cargado el acumulador, el indicador se enciende permanentemente de color verde.
Indicador de carga del acumulador
| Rojo | Verde | Significado |
| Carga del acumulo-dor | - | * | El acumulador se está cargando |
| - | ○ | Accumuladorplenamente cargado |
| Operación | - | ○ | Capacidad del acumulador superior al 30% |
| ○ | - | La capacité del acumulador es inferior a un 30% y deberecargarse |
● Intermitente O Encendido
Observación: La herramienta electrónica no puede utilizarse mientras se está cargando, por lo tanto no es síntoma de defecto si, en este caso, no funciona.
Durante el proceso de carga es normal que se caliente la empuñadura de la herramienta eléctrica.
Desconecte el cargador de la red si prevé que no va a usarlo durante largo tiempo.
¡Proteja el cargador de la humedad!
Observe las indicaciones referentes a la eliminación.
Llenado del cargador de grapas (ver figura B)
Solamente utilice accesorios originales Bosch. Las piezas de precisión de la grapadora como el cargador, el empujador y el canal de expulsión, han sido especialmente diseñadas para grapas Bosch. Otros fabricantes emplean acero de una calidad y dimensiones diferentes.
- Déle la vuelta a la herramienta eléctrica. Presione el desbloqueo 6 y saque hacia atrás el cargador 10. Monte la tira de grapas 9.
- Empuje hacia atrás el cargador 10 hasta enclavarlo. No proceda con brusquedad al abrir, llenar o cerrar el cargador.
Operación
Puesta en marcha
- Primeramente oprima firmamente unos milímetros el cabezal de apoyo 1 contra la pieza de trabajo. A continuación acepte brevemente el disparador 5 y suéltelo.
Al no ejercerse presión contra el cabezal de apoyo móvil 1, queda bloqueado el disparador 5 para evitar una descarga al accionarlo accidentalmente.
Instrucciones para la operación
En esta herramienta eléctrica no se pueden utilizar grapas de 19 mm. Por ello, no deberá usarse esta herramienta eléctrica para fijar revestimientos a los techos con grapas para madera perfilada o ensambladuras. No mantenga el dedo sobre el disparador si en la herramienta eléctrica se ha atascado una grapa. El disparador podría accionarse accidentalmente al tratar de retirar una grapa atascada.
Evite disparar con el cargador vacío para evitar un mayor desgaste del percutor.
Asiente con cuidado el cabezal de apoyo 1. Las piezas de material blando (p. ej., madera de pino) pueden señalarse si la presión de aplicación es excesiva.
Mantenimiento y servicios
Mantenimiento y limpieza
Siempre mantenga limpia la herramienta eléctrica para trabajar con eficacia y seguridad.
Si a pesar de los esmerados procesos de fabricación y control, la herramienta eléctrica llegara a averiarse, la reparación deberá encargarse a un servicio profesional autorizado para herramientas eléctricas Bosch.
Para cualquier consulta o pedido de piezas de repuesto es imprescindible indicar el número de artículo de 10 dígitos que figura en la placa de características de la herramienta eléctrica.
Español | 57
Servicio técnico y atención al cliente
El servicio técnico le asesorará en las consultas que pueda Ud. tener sobre la reparación y mantenimiento de su producto, así como sobre piezas de recambio. Los dibujos de despiece e informaciones sobre las piezas de recambio los podrá obtener también en internet bajo:
Nuestro equipo de asesores técnicos le orientará gustosamente en cuanto a la adquisición, aplicación y ajuste de los productos y accesorios.
España
Robert Bosch España S.L.U.
Departamento de ventas Herramientas Eléctricas
C/Hermanos García Noblejas, 19
28037 Madrid
Tel. Asesoramiento al cliente: +34 902 53 15 53
Fax: +34 902 53 15 54
Venezuela
Robert Bosch S.A.
Final Calle Vargas. Edf. Centro Berimer P.B.
Boleita Norte
Caracas 107
Tel.: +58 (02) 207 45 11
México
Robert Bosch S. de R.L. de C.V.
Circuito G. Gonzáles Camarena 333
Centro de Ciudad Santa Fe - 01210 - México DF
Tel. Interior: +52 (01) 800 627 1286
Tel. D.F.: +52 (01) 5284 3062
E-Mail: arturo.fernandez@mx.bosch.com
Argentina
Robert Bosch Argentina S.A.
Av. Córdoba 5160
C1414BAW Ciudad Autónoma de Buenos Aires
Atención al Cliente
Tel.: +54 (0810) 555 2020
E-Mail: herramentas.bosch@ar.bosch.com
Perú
Robert Bosch S.A.C.
Av. Republica de Panama 4045
Buzón Postal Lima 34 (Surquillo) - Lima
Tel.: +51 1706 1100
Chile
Robert Bosch S.A.
Calle San Eugenio, 40
Nuña - Santiago
Buzón Postal 7750000
Tel.: +56 (02) 520 3100
E-Mail: emasa@emasa.cl
Transporte
Los acumuladores de iones de litio incorporados están sujetos a los requisitos estipulados en la legislación sobre mercancías peligrosas.
Los acumuladores pueden ser transportados por carretera por el usuario sin más imposiciones.
En el envío por terceros (p. ej., transporte aéreo o por agencia de transporte) deberán considerarse las exigencias especiales en cuanto a su embalaje e identificación. En este caso deberá recurrirse a los servicios de un experto en mercancías peligrosas al preparar la pieza para su envío.
Únicamente envíe acumuladores si su carcasa no está dañada. Si los contactos no van protegidos, cúbralos con cinta adhesiva y embale el acumulador de forma que este no se pueda mover dentro del embalaje.
Observe también las prescripciones adicionales que pudieran existir al respecto en su país.
Eliminación
Las herramientas eléctricas, acumuladores, accesorios y embalajes deberán someterse a un proceso de recuperación que respete el medio ambiente.
¡No arrojes herramientas eléctricas, acumuladores o pilas a la basura!
Sólo para los países de la UE:
Las herramientas eléctricas inservibles, como los acumuladores/pilas defectuosos o agotados, deben acumularse por separado para ser sometidos a un reciclaje ecológico tal como lo marcan las Directivas Europeas 2006/66/CE y 2002/96/CE, respectivamente.
Los acumuladores/pilas agotados pueden entregarse directamente a su distribuidor habitual de Bosch:
España
Servicio Central de Bosch
Servilotec, S.L.
Políg. Ind. II, 27
Cabanillas del Campo
Tel.: +34 901 11 66 97
Acumuladores/pilas:
Li-Ion
Iones de Litio:
Observe las indicaciones comprendidas en el apartado "Transporte", página 58.
Reservado el derecho de modificación.
