BRUGSANVISNING PTK 3.6 LI BOSCH

Gebruik Betekenis Accu wordt opgeladen Accu is volledig opgeladen Accu heeft meer dan 30% van zijn capaciteit Accu heeft minder dan 30% van zijn capaciteit en moet worden opgeladen “ Knipperen { Continu branden Opmerking: Het elektrische gereedschap kan tijdens het opladen niet worden gebruikt. Het is niet defect wanneer het tijdens het opladen niet werkt. Tijdens het opladen wordt de handgreep van het elektrische gereedschap warm. Dit is normaal. Als het oplaadapparaat langdurig niet wordt gebruikt, dient u de verbinding met het stroomnet te verbreken. f Bescherm het oplaadapparaat tegen water en vocht. Neem de voorschriften ten aanzien van de afvalverwijdering in acht. 1 619 929 L03 | (16.3.12) Bosch Power Tools OBJ_BUCH-1433-002.book Page 97 Friday, March 16, 2012 9:10 AM Nederlands | 97 Magazijn vullen (zie afbeelding B) f Gebruik uitsluitend origineel Bosch-toebehoren. De precisieonderdelen van de tacker, zoals magazijn, stoter en nietkanaal, zijn afgestemd op nieten van Bosch. Andere fabrikanten gebruiken andere staalkwaliteiten en afmetingen. – Draai het elektrische gereedschap om. – Druk op de ontgrendeling 6 en trek daarbij het magazijn 10 naar achteren uit het gereedschap. – Breng de nietstrips 9 aan. – Duw het magazijn 10 terug tot het vastklikt. f Forceer het magazijn niet als u het open, vult of sluit. Gebruik Ingebruikneming In- en uitschakelen – Zet de tackerneus 1 eerst stevig op het werkstuk tot dit enkele millimeters wordt ingedrukt. Druk vervolgens kort op de schakelaar 5 en laat deze weer los. De aan de beweegbare tackerneus 1 gekoppelde nietblokkering voorkomt dat er onbedoeld wordt geniet als de schakelaar 5 per ongeluk wordt ingedrukt. Tips voor de werkzaamheden f Met dit elektrische gereedschap kunnen geen nieten van 19 mm worden verwerkt. Gebruik daarom het elektrische gereedschap niet voor het bevestigen van plafondbetimmering met profielhoutof voegkrammen. f Houd het elektrische gereedschap niet aan de activeringsknop vast als de niet in het elektrische gereedschap vastklemt. Bij het verwijderen van een vastgeklemde niet kan de activeringsknop per ongeluk bediend worden. Voorkom het bedienen van de tacker zonder nieten of nagels om de slijtage van de slagstempel te beperken. Zet de tackerneus 1 voorzichtig neer. Zachte werkstukken (bijv. grenenhout) kunnen door te hard neerzetten beschadigd worden. Bosch Power Tools 1 619 929 L03 | (16.3.12) OBJ_BUCH-1433-002.book Page 98 Friday, March 16, 2012 9:10 AM 98 | Nederlands Onderhoud en service Onderhoud en reiniging f Houd het elektrische gereedschap schoon om goed en veilig te werken. Mocht het elektrische gereedschap ondanks zorgvuldige fabricage- en testmethoden toch defect raken, dient de reparatie te worden uitgevoerd door een erkende klantenservice voor Bosch elektrische gereedschappen. Vermeld bij vragen en bestellingen van vervangingsonderdelen altijd het uit tien cijfers bestaande zaaknummer volgens het typeplaatje van het elektrische gereedschap. Klantenservice en advies Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over vervangingsonderdelen. Explosietekeningen en informatie over vervangingsonderdelen vindt u ook op: www.bosch-pt.com De medewerkers van onze klantenservice adviseren u graag bij vragen over de aankoop, het gebruik en de instelling van producten en toebehoren. Nederland Tel.: +31 (076) 579 54 54 Fax: +31 (076) 579 54 94 E-mail: gereedschappen@nl.bosch.com België Tel.: +32 2 588 0589 Fax: +32 2 588 0595 E-mail: outillage.gereedschap@be.bosch.com 1 619 929 L03 | (16.3.12) Bosch Power Tools OBJ_BUCH-1433-002.book Page 99 Friday, March 16, 2012 9:10 AM Nederlands | 99 Vervoer Op de meegeleverde lithiumionaccu’s zijn de eisen voor het vervoer van gevaarlijke stoffen van toepassing. De accu’s kunnen door de gebruiker zonder verdere voorwaarden over de weg worden vervoerd. Bij de verzending door derden (bijv. luchtvervoer of expeditiebedrijf) moeten bijzondere eisen ten aanzien van verpakking en markering in acht worden genomen. In deze gevallen moet bij de voorbereiding van de verzending een deskundige voor gevaarlijke goederen worden geraadpleegd. Verzend accu’s alleen als de behuizing onbeschadigd is. Plak blootliggende contacten af en verpak de accu zodanig dat deze niet in de verpakking beweegt. Neem ook eventuele overige nationale voorschriften in acht. Afvalverwijdering Elektrische gereedschappen, accu’s, toebehoren en verpakkingen moeten op een voor het milieu verantwoorde wijze worden hergebruikt. Gooi elektrische gereedschappen, accu’s en batterijen niet bij het huisvuil. Alleen voor landen van de EU: Volgens de Europese richtlijn 2002/96/EG moeten niet meer bruikbare elektrische gereedschappen en volgens de Europese richtlijn 2006/66/EG moeten defecte of lege accu’s en batterijen apart worden ingezameld en op een voor het milieu verantwoorde wijze worden hergebruikt. Accu’s en batterijen: Li-ion: Lees de aanwijzingen in het gedeelte „Vervoer”, pagina 99 en neem deze in acht. Wijzigingen voorbehouden. Bosch Power Tools 1 619 929 L03 | (16.3.12) OBJ_BUCH-1433-002.book Page 100 Friday, March 16, 2012 9:10 AM 100 | Dansk Dansk Sikkerhedsinstrukser Generelle sikkerhedsinstrukser til el-værktøj ADVARSEL Læs alle sikkerhedsinstrukser og anvisninger. I tilfælde af manglende overholdelse af sikkerhedsinstrukserne og anvisningerne er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser. Opbevar alle sikkerhedsinstrukser og anvisninger til senere brug. Det i sikkerhedsinstrukserne benyttede begreb „el-værktøj“ refererer til netdrevet el-værktøj (med netkabel) og akkudrevet el-værktøj (uden netkabel). Sikkerhed på arbejdspladsen f Sørg for, at arbejdsområdet er rent og rigtigt belyst. Uorden eller uoplyste arbejdsområder øger faren for uheld. f Brug ikke el-værktøjet i eksplosionsfarlige omgivelser, hvor der findes brændbare væsker, gasser eller støv. El-værktøj kan slå gnister, der kan antænde støv eller dampe. f Sørg for, at andre personer og ikke mindst børn holdes væk fra arbejdsområdet, når maskinen er i brug. Hvis man distraheres, kan man miste kontrollen over maskinen. Elektrisk sikkerhed f El-værktøjets stik skal passe til kontakten. Stikket må under ingen omstændigheder ændres. Brug ikke adapterstik sammen med jordforbundet el-værktøj. Uændrede stik, der passer til kontakterne, nedsætter risikoen for elektrisk stød. f Undgå kropskontakt med jordforbundne overflader som f.eks. rør, radiatorer, komfurer og køleskabe. Hvis din krop er jordforbundet, øges risikoen for elektrisk stød. f Maskinen må ikke udsættes for regn eller fugt. Indtrængning af vand i et el-værktøj øger risikoen for elektrisk stød. f Brug ikke ledningen til formål, den ikke er beregnet til (f.eks. må man aldrig bære el-værktøjet i ledningen, hænge el-værktøjet op i 1 619 929 L03 | (16.3.12) Bosch Power Tools OBJ_BUCH-1433-002.book Page 101 Friday, March 16, 2012 9:10 AM Dansk | 101 ledningen eller rykke i ledningen for at trække stikket ud af kontakten). Beskyt ledningen mod varme, olie, skarpe kanter eller maskindele, der er i bevægelse. Beskadigede eller indviklede ledninger øger risikoen for elektrisk stød. f Hvis el-værktøjet benyttes i det fri, må der kun benyttes en forlængerledning, der er egnet til udendørs brug. Brug af forlængerledning til udendørs brug nedsætter risikoen for elektrisk stød. f Hvis det ikke kan undgås at bruge el-værktøjet i fugtige omgivelser, skal der bruges et HFI-relæ. Brug af et HFI-relæ reducerer risikoen for at få elektrisk stød. Personlig sikkerhed f Det er vigtigt at være opmærksom, se, hvad man laver, og bruge el-værktøjet fornuftigt. Brug ikke noget el-værktøj, hvis du er træt, har nydt alkohol eller er påvirket af medikamenter eller euforiserende stoffer. Få sekunders uopmærksomhed ved brug af el-værktøjet kan føre til alvorlige personskader. f Brug beskyttelsesudstyr og hav altid beskyttelsesbriller på. Brug af sikkerhedsudstyr som f.eks. støvmaske, skridsikkert fodtøj, beskyttelseshjelm eller høreværn afhængig af maskintype og anvendelse nedsætter risikoen for personskader. f Undgå utilsigtet igangsætning. Kontrollér, at el-værktøjet er slukket, før du tilslutter det til strømtilførslen og/eller akkuen, løfter eller bærer det. Undgå at bære el-værktøjet med fingeren på afbryderen og sørg for, at el-værktøjet ikke er tændt, når det sluttes til nettet, da dette øger risikoen for personskader. f Gør det til en vane altid at fjerne indstillingsværktøj eller skruenøgle, før el-værktøjet tændes. Hvis et stykke værktøj eller en nøgle sidder i en roterende maskindel, er der risiko for personskader. f Undgå en anormal legemsposition. Sørg for at stå sikkert, mens der arbejdes, og kom ikke ud af balance. Dermed har du bedre muligheder for at kontrollere el-værktøjet, hvis der skulle opstå uventede situationer. f Brug egnet arbejdstøj. Undgå løse beklædningsgenstande eller smykker. Hold hår, tøj og handsker væk fra dele, der bevæger sig. Dele, der er i bevægelse, kan gribe fat i løstsiddende tøj, smykker eller langt hår. Bosch Power Tools 1 619 929 L03 | (16.3.12) OBJ_BUCH-1433-002.book Page 102 Friday, March 16, 2012 9:10 AM 102 | Dansk f Hvis støvudsugnings- og opsamlingsudstyr kan monteres, er det vigtigt, at dette tilsluttes og benyttes korrekt. Brug af en støvopsugning kan reducere støvmængden og dermed den fare, der er forbundet støv. Omhyggelig omgang med og brug af el-værktøj f Undgå overbelastning af maskinen. Brug altid et el-værktøj, der er beregnet til det stykke arbejde, der skal udføres. Med det passende el-værktøj arbejder man bedst og mest sikkert inden for det angivne effektområde. f Brug ikke et el-værktøj, hvis afbryder er defekt. Et el-værktøj, der ikke kan startes og stoppes, er farlig og skal repareres. f Træk stikket ud af stikkontakten og/eller fjern akkuen, inden maskinen indstilles, der skiftes tilbehørsdele, eller maskinen lægges fra. Disse sikkerhedsforanstaltninger forhindrer utilsigtet start af el-værktøjet. f Opbevar ubenyttet el-værktøj uden for børns rækkevidde. Lad aldrig personer, der ikke er fortrolige med maskinen eller ikke har gennemlæst disse instrukser, benytte maskinen. El-værktøj er farligt, hvis det benyttes af ukyndige personer. f El-værktøjet bør vedligeholdes omhyggeligt. Kontroller, om bevægelige maskindele fungerer korrekt og ikke sidder fast, og om delene er brækket eller beskadiget, således at el-værktøjets funktion påvirkes. Få beskadigede dele repareret, inden maskinen tages i brug. Mange uheld skyldes dårligt vedligeholdte el-værktøjer. f Sørg for, at skæreværktøjer er skarpe og rene. Omhyggeligt vedligeholdte skæreværktøjer med skarpe skærekanter sætter sig ikke så hurtigt fast og er nemmere at føre. f Brug el-værktøj, tilbehør, indsatsværktøj osv. iht. disse instrukser. Tag hensyn til arbejdsforholdene og det arbejde, der skal udføres. Anvendelse af el-værktøjet til formål, som ligger uden for det fastsatte anvendelsesområde, kan føre til farlige situationer. Omhyggelig omgang med og brug af akku-værktøj f Oplad kun akku’er i ladeaggregater, der er anbefalet af fabrikanten. Et ladeaggregat, der er egnet til en bestemt type batterier, må ikke benyttes med andre batterier – brandfare. 1 619 929 L03 | (16.3.12) Bosch Power Tools OBJ_BUCH-1433-002.book Page 103 Friday, March 16, 2012 9:10 AM Dansk | 103 f Brug kun de akku’er, der er beregnet til el-værktøjet. Brug af andre akku’er øger risikoen for personskader og er forbundet med brandfare. f Ikke benyttede akku’er må ikke komme i berøring med kontorclips, mønter, nøgler, søm, skruer eller andre små metalgenstande, da disse kan kortslutte kontakterne. En kortslutning mellem batteri-kontakterne øger risikoen for personskader i form af forbrændinger. f Hvis akku’en anvendes forkert, kan der slippe væske ud af akku’en. Undgå at komme i kontakt med denne væske. Hvis det alligevel skulle ske, skylles med vand. Søg læge, hvis væsken kommer i øjnene. Akku-væske kan give hudirritation eller forbrændinger. Service f Sørg for, at el-værktøj kun repareres af kvalificerede fagfolk og at der kun benyttes originale reservedele. Dermed sikres størst mulig maskinsikkerhed. Sikkerhedsinstrukser til akkudrevet inddrivningsværktøj f Gå altid ud fra, at el-værktøjet har klemmer. En sorgløs håndtering af inddrivningsværktøjet kan føre til en uventet udskydning af klemmer, hvilket kan føre til kvæstelser. f Ret ikke el-værktøjet mod dig selv eller andre personer, der befinder sig i nærheden. En uventet udløsning fører til udskydning af en klemme, hvilket kan føre til kvæstelser. f Betjen ikke el-værktøjet, før det er anbragt fast på emnet. Har elværktøjet ikke nogen kontakt med emnet, kan klemmen prelle af fastgørelsesstedet. f Afbryd el-værktøjet fra nettet eller akkuen, hvis klemmen sidder i klemme i el-værktøjet. Er inddrivningsværktøjet tilsluttet, kan man fejlagtigt komme til at betjene det i forbindelse med fjernelse af en fastklemt klemme. f Vær forsigtig, når en fastsiddende klemme skal fjernes. Systemet kan være spændt og klemmen stødes kraftigt ud, mens du forsøger at afhjælpe fastklemningen. f Brug ikke dette inddrivningsværktøj til at fastgøre elektriske ledninger. Det er ikke egnet til at installere elektriske ledninger, det kan beskadige isoleringen af elektriske kabler og således føre til elektrisk stød og brandfare. Bosch Power Tools 1 619 929 L03 | (16.3.12) OBJ_BUCH-1433-002.book Page 104 Friday, March 16, 2012 9:10 AM 104 | Dansk f Anvend egnede søgeinstrumenter til at finde frem til skjulte forsyningsledninger eller kontakt det lokale forsyningsselskab. Kontakt med elektriske ledninger kan føre til brand og elektrisk stød. Beskadigelse af en gasledning kan føre til eksplosion. Beskadigelse af en vandledning kan føre til materiel skade. f Sikr emnet. Et emne holdes bedre fast med spændeanordninger eller skruestik end med hånden. Beskyt el-værktøjet mod varme (f.eks. også mod varige solstråler, brand, vand og fugtighed). Fare for eksplosion. f Beskadiges akkuen eller bruges den forkert, kan der sive dampe ud. Tilfør frisk luft og søg læge, hvis du føler dig utilpas. Dampene kan irritere luftvejene. Sikkerhedsforskrifter for ladeaggregater Ladeaggregatet må ikke udsættes for regn eller fugtighed. Indtrængning af vand i ladeaggregatet øger risikoen for elektrisk stød. f Oplad kun Bosch Li-Ion-akkuer eller akkuer, der er monteret i Bosch produkter, med de spændinger, der er angivet under tekniske data. Ellers er der fare for brand og eksplosion. f Renhold ladeaggregatet. Snavs øger faren for elektrisk stød. f Kontrollér ladeaggregat, kabel og stik før brug. Anvend ikke ladeaggregatet, hvis det er beskadiget. Forsøg ikke at åbne ladeaggregatet og sørg for at det repareres af kvalificerede fagfolk, og at der kun benyttes originale reservedele. Beskadigede ladeaggregater, kabler og stik øger risikoen for elektrisk stød. f Sørg for, at børn er under opsyn. Dermed sikres det, at børn ikke leger med ladeaggregatet. f Børn og personer, der på grund af deres fysiske, sensoriske eller psykiske evner eller uerfarenhed eller ukendskab ikke er i stand til at betjene ladeaggregatet, må ikke bruge dette ladeaggregat uden opsyn eller instruktion fra en ansvarlig person. Ellers er der fare for fejlbetjening og kvæstelser. 1 619 929 L03 | (16.3.12) Bosch Power Tools OBJ_BUCH-1433-002.book Page 105 Friday, March 16, 2012 9:10 AM Dansk | 105 Beskrivelse af produkt og ydelse Læs alle sikkerhedsinstrukser og anvisninger. I tilfælde af manglende overholdelse af sikkerhedsinstrukserne og anvisningerne er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser. Beregnet anvendelse Værktøjet er beregnet til at hæfte stoffer, læder, pap, folier, isoleringsmateriale og lignende materialer på blød undergrund (f. eks. træ eller trælignende materiale). Værktøjet er ikke egnet til at fastgøre væg- eller loftsbeklædninger. Illustrerede komponenter Nummereringen af de illustrerede komponenter refererer til illustrationen af el-værktøjet på illustrationssiden. 1 Maskinnæse 2 Akku-ladetilstandsindikator 3 Håndgreb 4 Bøsning til ladestik 5 Udløser 6 Magasinoplåsning 7 Påfyldningsvisning 8 Ladestik til ladeaggregat 9 Klammerækker* 10 Magasin *Tilbehør, som er illustreret og beskrevet i brugsanvisningen, er ikke indeholdt i leveringen. Det fuldstændige tilbehør findes i vores tilbehørsprogram. Støj-/vibrationsinformation Måleværdier for støj beregnet iht. EN 60745. Maskinens A-vægtede lydtrykniveau er typisk 76 dB(A). Usikkerhed K=3 dB. Støvniveauet under arbejdet kan overskride 80 dB(A). Brug høreværn! Bosch Power Tools 1 619 929 L03 | (16.3.12) OBJ_BUCH-1433-002.book Page 106 Friday, March 16, 2012 9:10 AM 106 | Dansk Samlede vibrationsværdier ah og usikkerhed K beregnet iht. EN 60745: ah <2,5 m/s2, K= 1,5 m/s2. Det svingningsniveau, der er angivet i nærværende instrukser, er blevet målt iht. en standardiseret måleproces i EN 60745, og kan bruges til at sammenligne el-værktøjer. Det er også egnet til en foreløbig vurdering af svingningsbelastningen. Det angivede svingningsniveau repræsenterer de væsentlige anvendelser af el-værktøjet. Hvis el-værktøjet dog anvendes til andre formål, med afvigende indsatsværktøj eller utilstrækkelig vedligeholdelse, kan svingningsniveauet afvige. Dette kan føre til en betydelig forøgelse af svingningsbelastningen i hele arbejdstidsrummet. Til en nøjagtig vurdering af svingningsbelastningen bør der også tages højde for de tider, i hvilke værktøjet er slukket eller godt nok kører, men rent faktisk ikke anvendes. Dette kan føre til en betydelig reduktion af svingningsbelastningen i hele arbejdstidsrummet. Fastlæg ekstra sikkerhedsforanstaltninger til beskyttelse af brugeren mod svingningers virkning som f.eks.: Vedligeholdelse af el-værktøj og indsatsværktøj, holde hænder varme, organisation af arbejdsforløb. Tekniske data Akku-hæftemaskine Typenummer Nominel spænding Slagtal Inddrivningsgenstand – Klemmerække – Bredde – Længde maks. magasin-volumen Vægt svarer til EPTA-Procedure 01/2003 Akku Kapacitet Antal akkuceller 1 619 929 L03 | (16.3.12)

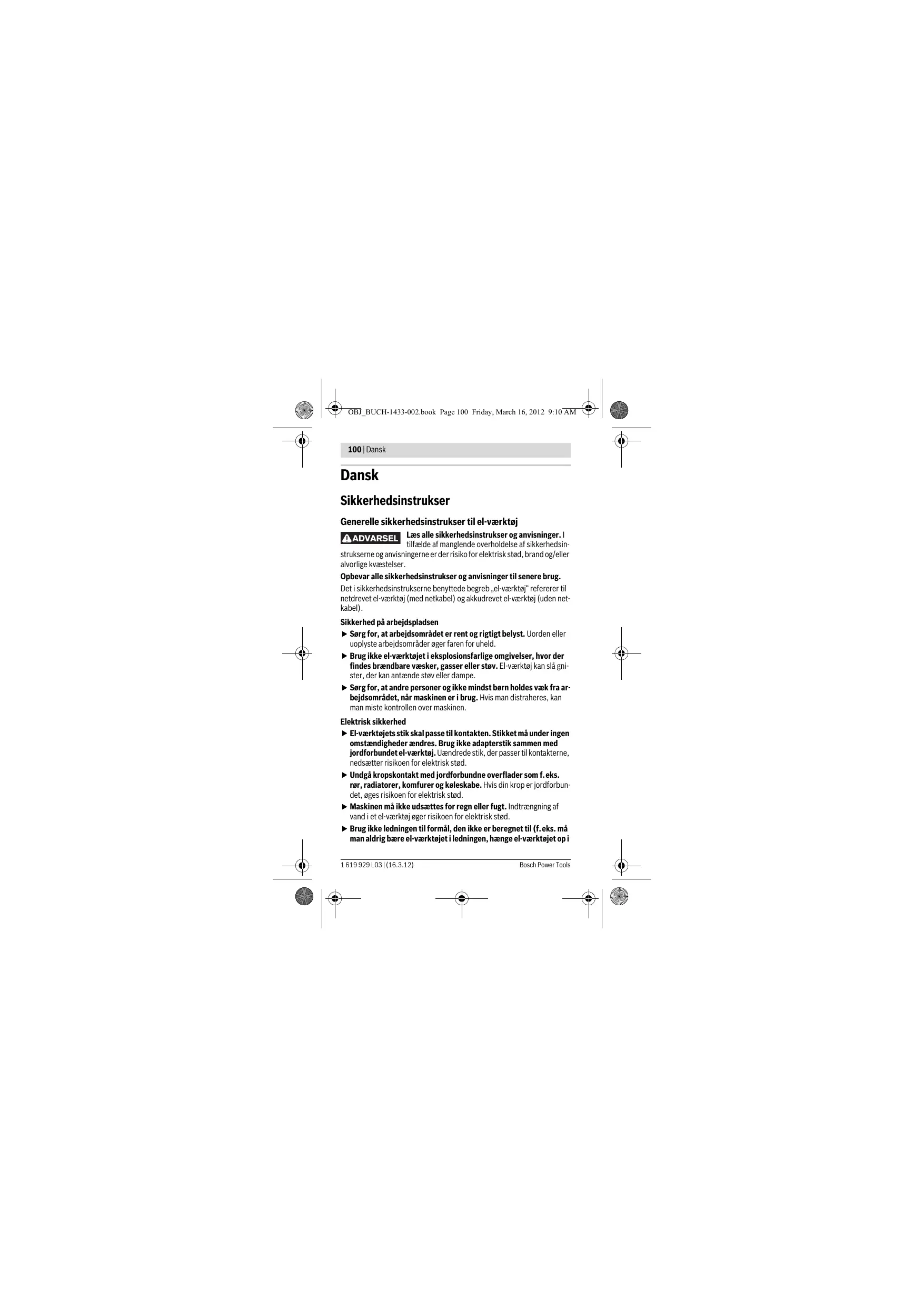

5,0 0–45 3–5 0,1 /II Overensstemmelseserklæring Vi erklærer under almindeligt ansvar, at det produkt, der er beskrevet under „Tekniske data“, er i overensstemmelse med følgende standarder eller normative dokumenter: EN 60745 (batteridrevne maskiner) resp. EN 60335 (batteridrevne ladeaggregater) iht. bestemmelserne i direktiverne 2011/65/EU, 2006/95/EF, 2004/108/EF, 2006/42/EF. Teknisk dossier (2006/42/EF) ved: Robert Bosch GmbH, PT/ETM9, D-70745 Leinfelden-Echterdingen Dr. Egbert Schneider Helmut Heinzelmann Senior Vice President Head of Product Certification Engineering PT/ETM9 Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen Leinfelden, 16.03.2012 Bosch Power Tools 1 619 929 L03 | (16.3.12) OBJ_BUCH-1433-002.book Page 108 Friday, March 16, 2012 9:10 AM 108 | Dansk Montering Opladning af akku (se Fig. A) Akkuen er delvist opladet, når den udleveres. For at sikre at akkuen fungerer 100% lades akkuen fuldstændigt før første ibrugtagning (i mindst 3–5 timer). Li-ion-akkuen kan oplades til enhver tid, uden at levetiden forkortes. En afbrydelse af opladningen beskadiger ikke akkuen. Li-ion-akkuen er beskyttet mod afladning med „Electronic Cell Protection (ECP)“. Er akkuen afladt, slukkes el-værktøjet med en beskyttelseskontakt. PAS PÅ Tryk efter automatisk slukning af el-værktøjet ikke mere på udløseren. Akkuen kan blive beskadiget. En ny akkumulator eller en akkumulator, der ikke har været brugt i længere tid, yder først fuld kapacitet efter ca. 5 opladninger og afladninger. Lyser akku-ladetilstandslampen 2 rød under driften, har akkuen mindre end 30% af sin kapacitet og bør oplades. – Sæt ladeaggregatets netstik i stikdåsen og ladestikket 8 i bøsningen 4 bag på håndgrebet. Akku-ladetilstandsindikatoren 2 viser ladefremskridtet. Under opladningen blinker visningen grøn. Lyser indikatoren grøn hele tiden, er akkuen helt opladet. Akku-ladeindikator Opladning af akku rød grøn
