PTK 14 E - Cucitrice elettrica BOSCH - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cucitrice elettrica
Marca	BOSCH
Modello	PTK 14 E
Tensione nominale	230/240 V
Classe di protezione	II
Frequenza di battuta	30 colpi/min
Servizio discontinuo	15 min
Larghezza della graffa	11,4 mm
Lunghezza della graffa	6 a 14 mm
Lunghezza del chiodo	14 mm
Capacità del caricatore	100 graffe
Peso	1,1 kg
Livello di pressione acustica	83 dB(A)
Valori di vibrazione	< 2,5 m/s²
Funzioni	Graffatura semplice, Duotac, preselezione della forza di battuta
Sicurezza	Naso di sicurezza, grilletto di sicurezza, isolamento classe II
Accessori forniti	Guida per graffe, piedino di supporto, pezzo distanziale
Manutenzione	Pulizia regolare delle fessure di ventilazione, staccare la spina prima della manutenzione
Servizio post-vendita	Bosch: Francia 01 43 11 90 06, Belgio +32(0)70/225565, Svizzera 044/8471512
Paese di fabbricazione	Non specificato

Domande frequenti - PTK 14 E BOSCH

Come caricare il caricatore di graffe?

Premere lateralmente sulle superfici zigrinate della barra di spinta del caricatore (3) ed estrarre il caricatore (11). Inserire la striscia di graffe (10) o di chiodi (9). Per i chiodi, tenere la cucitrice leggermente inclinata. Inserire il caricatore fino a quando la chiusura scatta.

Come utilizzare la funzione Duotac?

Spingere verso l'alto l'interruttore Duotac (8) per lavorare con due graffe contemporaneamente. Questa funzione evita lo strappo di tessuti sottili o fogli. Per un chiodo, spingere l'interruttore verso il basso.

Quali tipi di graffe utilizzare?

Utilizzare solo accessori originali Bosch. Le graffe devono avere una larghezza di 11,4 mm e una lunghezza da 6 a 14 mm. I chiodi accettati misurano 14 mm. Non utilizzare graffe da 19 mm.

Come regolare la forza di battuta?

Ruotare la manopola di preselezione (2) al livello desiderato. La forza dipende dalla lunghezza delle graffe e dalla durezza del materiale. Fare riferimento alla tabella nel manuale per le impostazioni consigliate. Dopo l'uso, regolare su un valore basso per scaricare la molla.

Quali sono le istruzioni di sicurezza importanti?

Indossare occhiali protettivi e protezione acustica. Non dirigere mai l'apparecchio verso persone o animali. Tenere le dita lontane dal naso della cucitrice. Scollegare sempre prima di regolazioni o manutenzione. Utilizzare un interruttore differenziale all'aperto.

Come pulire la cucitrice?

Prima di ogni pulizia, staccare la spina dalla presa. Pulire regolarmente le fessure di ventilazione con un pennello. Mantenere l'utensile pulito per garantire un funzionamento sicuro e affidabile.

Dove trovare i pezzi di ricambio?

I pezzi di ricambio sono disponibili presso il servizio post-vendita autorizzato Bosch. Indicare il numero articolo a 10 cifre riportato sulla targhetta. È possibile consultare anche www.bosch-pt.com per viste esplose.

Cosa fare in caso di inceppamento della graffa?

Scollegare l'apparecchio. Aprire il caricatore premendo sulla barra di spinta (3) ed estrarre il caricatore. Rimuovere con cautela la graffa incastrata. Verificare che la guida per graffe sia pulita e rimontare.

Si possono usare chiodi con questa cucitrice?

Sì, la cucitrice accetta chiodi da 14 mm di lunghezza. Utilizzare strisce di chiodi specifiche. La funzione Duotac non è possibile con i chiodi.

Come riporre l'utensile dopo l'uso?

Regolare la manopola della forza di battuta su un valore basso per scaricare la molla. Staccare la spina. Pulire l'utensile e riporlo in un luogo asciutto, fuori dalla portata dei bambini.

MANUALE UTENTE PTK 14 E BOSCH

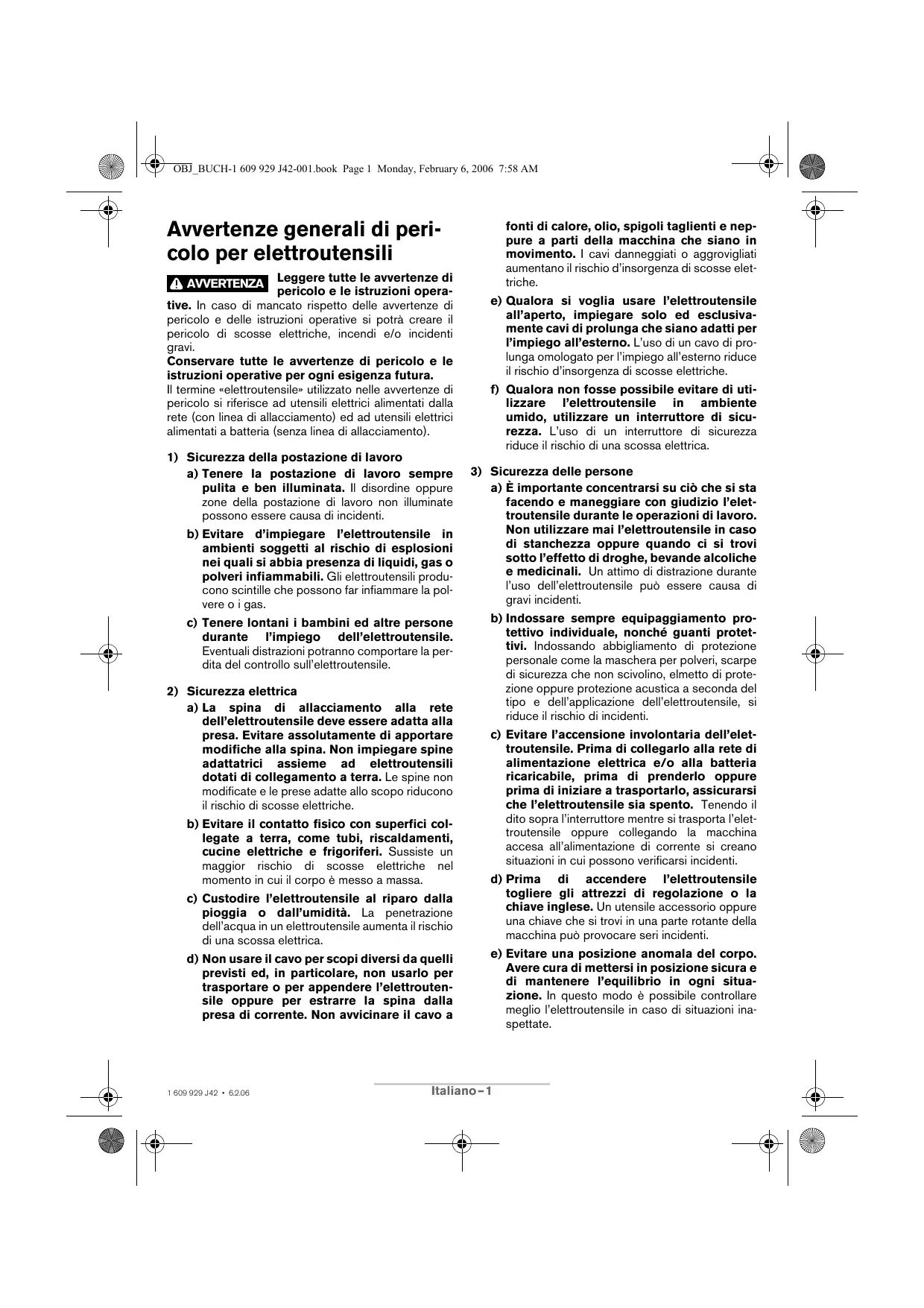

Avvertenze generali di pericolo per elettroutensili

AVVERTENZA

Leggere tutte le avvertenze di pericolo e le istruzioni operative.

Conservare tutte le avvertenze di pericolo e le istruzioni operative per esigenze future.

Conservare tutte le avvertenze di pericolo e le istruzioni operative per ogni esigenza futura.

Il termine «elettrotensile» utilizzato nelle avvertenze di pericolo si riferisce ad utensili elettrici alimentati alla rete (con linea di allacciamento) ed ad utensili elettrici alimentati a batteria (senza linea di allacciamento).

a) Tenere la postazione di lavoro sempre pulita e ben illuminata. Il disordine oppure zone della postazione di lavoro non illuminate possono essere causa di incidenti. b) Evitare d'impiegare l'elettroutensile in ambienti soggetti al rischio di esplosioni nei quali si abbia presenza di liquidi, gas o polveri infiammabili. Gli elettroutensili producono scintille che possono far infiammare la polvere o i gas. c) Tenere lontani i bambini ed altre persone durante l'impiego dell'elettroutensile. Eventuali distrazioni potranno comportare la perdita del controllo sull'elettroutensile.

a) Tenere la postazione di lavoro sempre pulita e ben illuminata. Il disordine oppure zone della postazione di lavoro non illuminate possono essere causa di incidenti. b) Evitare di impiegare l'elettroutensile in ambienti soggetti al rischio di esplosioni nei quali si abbia presenza di liquidi, gas o polveri infiammabili. Gli elettroutensili producono scintille che possono far infiammare la polvere o i gas. c) Tenere lontani i bambini ed altre persone durante l'impiego dell'elettroutensile. Eventuali distrazioni potranno comportare la perdita del controllo sull'elettroutensile.

a) La spina di allacciamento alla rete dell'elettroutensile deve essere adatta alla presa. Evitare assolutamente di apportare modifiche alla spina. Non impiegare spine adattatrici assieme ad elettroutensili dotati di collegamento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche. b) Evitare il contatto fisico con superfici collegate a terra, come tubi, riscaldamenti, cucine elettriche e frigoriferi. Sussiste un maggior rischio di scosse elettriche nel momento in cui il corpo è messo a massa. c) Custodire l'elettroutensile al riparo dalla pioggia o dall'umidità. La penetrazione dell'acqua in un elettroutensile aumenta il rischio di una scossa elettrica. d) Non usare il cavo per scopi diversi da quelli previsti ed, in particolare, non usarlo per trasportare o per appendere l'elettroutensile oppure per estrarre la spina alla presa di corrente. Non avvicinare il cavo a fonti di calore, olio, spigoli taglienti e neppure a parti della macchina che siano in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio d'insorgenza di scosse elettriche.

a) La spina di allacciamento alla rete dell'elettroutensile deve essere adatta alla presa. Evitare assolutamente di apportare modifiche alla spina. Non impiegare spine adattatrici assieme ad elettroutensili dotati di collegamento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche. b) Evitare il contatto fisico con superfici collegate a terra, come tubi, riscaldamenti, cucine elettriche e frigoriferi. Sussiste un maggior rischio di scosse elettriche nel momento in cui il corpo è messo a massa. c) Custodire l'elettroutensile al riparo dalla pioggia o dall'umidità. La penetrazione dell'acqua in un elettroutensile aumenta il rischio di una scossa elettrica. d) Non usare il cavo per scopi diversi da quelli previsti ed, in particolare, non usarlo per trasportare o per appendere l'elettroutensile oppure per estrarre la spina alla presa di corrente. Non avvicinare il cavo a

fonti di calore, olio, spigoli taglienti e neppure a parti della macchina che siano in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio di insorgenza di scosse elettriche.

e) Qualora si voglia usare l'elettroutensile all'aperto, impiegare solo ed esclusivamente cavi di prolunga che siano adatti per l'impiego all'esterno. L'uso di un cavo di prolunga omologato per l'impiego all'esterno riduce il rischio d'insorgenza di scosse elettriche. f) Qualora non fosse possibile evitare di utilizzare l'elettroutensile in ambiente umido, utilizzare un interruttore di sicurezza. L'uso di un interruttore di sicurezza riduce il rischio di una scossa elettrica.

3) Sicurezza delle persone

a) È importante concentrarsi su ciò che si sta facendo e maneggiare con giudizio l'elettroutensile durante le operazioni di lavoro. Non utilizzare mai l'elettroutensile in caso di stanchezza oppure quando ci si trovi sotto l'effetto di droghe, bevande alcoliche e medicinali. Un attimo di distrazione durante l'uso dell'elettroutensile può essere causa di gravi incidenti. b) Indossare sempre equipaggiamento protettivo individuale, nonché guanti protettivi. Indossando abbigliamento di protezione personale come la maschera per polveri, scarpe di sicurezza che non scivolino, elmetto di protezione oppure protezione acustica a seconda del tipo e dell'applicazione dell'elettroutensile, si riduce il rischio di incidenti. c) Evitare l'accensione involontaria dell'elettroutensile. Prima di collegarlo alla rete di alimentazione elettrica e/o alla batteria ricaricabile, prima di prenderlo oppure prima di iniziare a trasportarlo, assicurarsi che l'elettroutensile sia spento. Tenendo il dito sopra l'interruttore mentre si trasporta l'elettroutensile oppure collegando la macchina accesa all'alimentazione di corrente si creano situazioni in cui possono verificarsi incidenti. d) Prima di accendere l'elettroutensile togliere gli attrezzi di regolazione o la chiave inglese. Un utensile accessorio oppure una chiave che si trovi in una parte rotante della macchina può provocare seri incidenti. e) Evitare una posizione anomala del corpo. Avere cura di mettersi in posizione sicura e di mantenere l'equilibrio in ogni situazione. In questo modo è possibile controllare meglio l'elettroutensile in caso di situazioni inaspettate.

f) Indossare vestiti adeguati. Non indossare vestiti larghi, né portare bracciali e catenine. Tenere i capelli, i vestiti ed i guanti lontani da parti in movimento. Vestiti larghi, gioielli o capelli lunghi potranno impigliarsi in parti in movimento. g) In caso fosse previsto il montaggio di dispositivi di aspirazione della polvere e di raccolta, assicurarsi che gli stessi siano collegati e che vengano utilizzati correttamente. L'utilizzo di un'aspirazione polvere può ridurre lo svilupparsi di situazioni pericolose dovute alla polvere.

4) Trattamento accurato ed uso corretto degli elettroutensili

a) Non sottoporre la macchina a sovraccarico. Per il proprio lavoro, utilizzare esclusivamente l'elettroutensile previsto per il caso. Con un elettroutensile adatto si lavora in modo migliore e più sicuro nell'ambito della sua potenza di prestazione. b) Non utilizzare mai elettroutensili con interruttori difettosi. Un elettroutensile con l'interruttore rotto è pericoloso e deve essere aggiustato. c) Prima di procedere ad operazioni di regolazione sulla macchina, prima di sostituire parti accessorie oppure prima di posare la macchina al termine di un lavoro, estrarre sempre la spina alla presa di corrente e/o estrarre la batteria ricaricabile. Tale precauzione eviterà che l'elettroutensile possa essere messo in funzione involontariamente. d) Quando gli elettroutensili non vengono utilizzati, conservarli al di fuori del raggio di accesso di bambini. Non fare usare l'elettroutensile a persone che non siano abituate all'uso o che non abbiano letto le presenti istruzioni. Gli elettroutensili sono macchine pericolose quando vengono utilizzati da persone non dotate di sufficiente esperienza. e) Eseguire la manutenzione dell'elettroutensile operando con la dovuta diligenza. Accertarsi che le parti mobili della macchina funzionino perfettamente, che non s'inceppino e che non ci siano pezzi rotti o danneggiati al punto da limitare la funzione dell'elettroutensile stesso. Prima di iniziare l'impiego, far riparare le parti danneggiate. Numerosi incidenti vengono causati da elettroutensili la cui manutenzione è stata effettuata molto accuratamente. f) Mantenere gli utensili da taglio sempre affiliati e puliti. Gli utensili da taglio curati con particolare attenzione e con taglienti affiliati s'inceppano meno frequentemente e sono più facili da condurre.

g) Utilizzare l'elettroutensile, gli accessori opzionali, gli utensili per applicazioni specifiche ecc., sempre attenendosi alle presenti istruzioni. Così facendo, tenere sempre presente le condizioni di lavoro e le operazioni da eseguire. L'impiego di elettroutensili per usi diversi da quelli consentiti potrà dar luogo a situazioni di pericolo.

5) Assistenza

a) Fare riparare l'elettroutensile solo ed esclusivamente da personale specializzato e solo impiegando pezzi di ricambio originali. In tale maniera potrà essere salvaguardata la sicurezza dell'elettroutensile.

Istruzioni di sicurezza specifiche per la macchina

Assicurare il pezzo in lavorazione. Un pezzo in lavorazione può essere bloccato con sicurezza in posizione solo utilizzando un apposito dispositivo di serraggio oppure una morsa a vite e non tenendolo con la semplice mano. Non utilizzare mai l'elettroutensile con un cavo danneggiato. Non toccare il cavo danneggiato ed estrarre la spina di rete in caso che si dovesse danneggiare il cavo durante il lavoro. Cavi danneggiati aumentano il rischio di una scossa elettrica. In caso di elettroutensili che vengono utilizzati all'aperto, collegarli attraverso un interruttore di protezione (FI) a corrente di guasto. Non avvicinare le dita al nasello di graffatura. In caso di azionamento involontario del dispositivo di disinnesto si viene a creare un serio pericolo di incidenti. Non dirigere mai l'elettroutensile verso persone o animali. Graffe oppure chiodi sparati da breve distanza possono comportare gravi incidenti. Non utilizzare l'elettroutensile per fissare linee elettriche. Un contatto con linee elettriche può provocare lo sviluppo di incendi e di scosse elettriche.

Descrizione del funzionamento

Leggere tutte le avvertenze di pericolo e le istruzioni operative. In caso di mancato rispetto delle avvertenze di pericolo e delle istruzioni operative si potrà creare il pericolo di scosse elettriche, incendi e/o incidenti gravi.

Uso conforme alle norme

La macchina è idonea per graffare cartone, materiale isolante, tessuti, fogli protettivi, pelle e materiali simili su una base adatta in legno o in materiale simile al legname. La macchina non è adatta per il fissaggio di rivestimenti per pareti o soffitti.

Componenti illustrati

La numerazione dei componenti illustrati si riferisce all'illustrazione dell'elettroutensile che si trova sulla pagina con la rappresentazione grafica.

1 Dispositivo di disinnesto 2 Rotellina di regolazione della pressione della potenza dei colpi 3 Cursore del caricatore 4 Tacca per piedino di appoggio 5 Tacca d'arresto per distanziali 6 Tacca d'arresto per guida di graffatura 7 Nasello di graffatura 8 Selettore per Duotac-Automatik 9 Nastro di chiodi 10 Nastro di graffe 11 Caricatore 12 Piedino di appoggio 13 Guida di graffatura 14 Distanziale*

*Gli accessori illustrati o descritti nelle istruzioni per l'uso non sono sempre compresi nella fornitura.

Dati tecnici

Graffatrice		PTK 14 E
Codice prodotto		0 603 265 2..
Frequenza colpi	min-1	30
Per impieghi brevi	min	15
Larghezza punto	mm	11,4
Lunghezza punto	mm	6-14
Chiodi	mm	14
Capacità max. del caricatore		100
Peso in funzione dellaEPTA-Procedure 01/2003	kg	1,1
Classe di sicurezza		□/II

Le caratteristiche si riferiscono a tensioni nominali [U] 230/240 V. In caso di tensioni minori ed in caso di modelli speciali a seconda dei Paesi, le caratteristiche riportate possono essere divergenti.

Si prega di tenere presente il codice prodotto applicato sulla targhetta di costruzione del Vostro elettroutensile. Le descrizioni commerciali di singoli elettroutensili sono variate.

Informazioni sulla rumorosità e sulla vibrazione

Valori misurati conformemente alla norma EN 50144.

Il livello di pressione acustica stimato A della macchina è solitamente di 83 dB(A). Incertezza della misura K = 3 dB.

Il livello di esposizione quotidiana al rumore (Lep, d) può superare 85 dB(A).

Usare la protezione acustica!

La vibrazione su mano-braccio è inferiore a 2,5 m/s².

Dichiarazione di conformità

Dichiariamo sotto la nostra esclusiva responsabilità, che questo prodotto è conforme alle norme o ai documenti normativi seguenti: EN 50144 in base alle prescrizioni delle direttive 89/336/CEE, 98/37/CE.

Dr. Egbert Schneider

Dr. Eckerhard Strötgen

Ricaricare il caricatore (vedi figura A)

Prima di qualunque intervento sull'elettroutensile estrarre la spina di rete alla presa.

Utilizzare esclusivamente accessori originali Bosch. Le componenti di precisione della graffatrice come il caricatore, il punzone ed il canale di scatto sono adattate a graffe, chiodi e punti metallici Bosch. Altre case costruttrici utilizzano altri tipi di acciaio e dimensioni. Premere lateralmente sulle superfici scanalate del cursore del caricatore 3 ed estrarre il caricatore 11. Applicarvi il nastro di graffe 10 oppure il nastro di chiodi 9. Inserendo il nastro di chiodi 9 tenere la graffatrice in posizione leggermente obliqua in modo che i chiodi aderiscano alla parete laterale. Inserire il caricatore 11 sino a far scattare il sistema di blocco del cursore del caricatore 3.

Uso

Messa in funzione

Osservare la tensione di rete! La tensione della rete deve corrispondere a quella indicata sulla targhetta dell'elettroutensile. Gli elettroutensili con l'indicazione di 230 V possono essere collegati anche alla rete di 220 V.

Accendere/spegnere

Esercitando la dovuta pressione, applicare il nasello di graffatura 7 prima sul pezzo in lavorazione in modo che faccia presa per alcuni millimetri. Una volta terminata questa operazione premere brevemente il dispositivo di disinnesto 1 e rilasciarlo nuovamente.

Il meccanismo di blocco accoppiato con il nasello mobile di graffatura 7 ha la funzione di impedire un'attivazione involontaria del colpo in caso di dispositivo di disinnesto premuto per sbaglio 1.

Per lavorare velocemente è possibile premere il dispositivo di disinnesto 1 e tenerlo premuto. Esercitando la dovuta pressione, premere il nasello di graffatura 7 sul pezzo in lavorazione fino a far scattare il colpo. Applicare la graffatrice alla posizione successiva e premere nuovamente il nasello di graffatura 7 sul pezzo in lavorazione esercitando la dovuta pressione.

Preselezione della potenza dei colpi

Con la rotellina di regolazione della preselezione della potenza dei colpi 2 è possibile preimpostare gradualmente la potenza del colpo.

La richiesta potenza del colpo dipende dalla lunghezza delle graffe oppure dei chiodi e dalla resistenza del materiale. Per determinare quale sia la registrazione ottimale della potenza del colpo è preferibile eseguire delle prove pratiche.

Le indicazioni riportate nella seguente tabella sono da considerare come valori consigliati.

In caso di lavorazione di 2 graffe (funzione Duotac) la rotellina di regolazione della preselezione della potenza dei colpi 2 deve essere regolata ca. di uno stadio più in alto.

Base	mm	mm	Posizione rotellina selezione numero di giri 2
Legno duro (faggio)	6	-	3	4
	8	-	3-4	4
	10	-	4	5
	12	-	4	5
	14	-	4-5	5-6
	-	14	6	-
Legno dolce (pino)	6	-	1	2
	8	-	2	2-3
	10	-	2-3	3
	12	-	3	3-4
	14	-	3	4
	-	14	3	-
Pannelli di masonite	6	-	2-3	4
	8	-	3-4	4
	10	-	3-4	4
	12	-	4	5
	14	-	4	5-6
	-	14	4	-
Paniforte listellare	6	-	2	4
	8	-	3	4
	10	-	3	4-5
	12	-	3-4	5
	14	-	3-4	5
	-	14	4	-

Duotac-Automatik

Con la funzione Duotac-Automatik è possibile lavorare a scelta con 2 graffe contemporaneamente. Applicando contemporaneamente 2 graffe si impediscono gli strappi p. es. in caso di stoffe delicate o pellicole di cellofan. La funzione Duotac non può essere utilizzata in caso di applicazione di chiodi.

Per l'applicazione contemporanea di 2 graffe spingere il selettore per Duotac-Automatik 8 verso l'alto. Per l'applicazione di una graffa o di un chiodo, spingere il selettore per il Duotac-Automatik 8 verso il basso.

Indicazioni operative

Con questo elettroutensile non è possibile utilizzare graffe da 19 mm. Per questo non utilizzare l'elettroutensile per il fissaggio di rivestimenti per soffitti con graffe per profilati di legno e scanalature.

Per ridurre al minimo l'azione di usura del punzone di percussione evitare di far scattare colpi a vuoto. Una volta terminati i lavori, scaricare la pressione sulla molla di fissaggio impostando la potenza del colpo su un valore basso tramite la rotellina di regolazione per la preselezione della potenza dei colpi 2.

L'elettroutensile è stato concepito per esercizi di breve durata e si riscalda in caso di esercizio continuo. Con un aumento del riscaldamento diminuisce la potenza. Per quel motivo, dopo un esercizio continuo di massimi 15 minuti, far raffreddare l'elettroutensile.

Guida di graffatura (vedi figura B)

Con la guida di graffatura 13 è possibile graffare documenti con uno spessore fino a 8 mm, come p. es. blocchi notes, documentazioni relative ad una conferenza, sottili fogli di cartone pressato oppure tessuti.

A seconda della posizione di inserimento della guida di graffatura 13 le punte delle graffe vengono arcuate verso l'interno o verso l'esterno.

Le indicazioni riportate nella seguente tabella sono da considerare come valori consigliati. Rilevare le regolazioni adatte per l'applicazione di coppie di graffe (Duotac) eseguendo delle prove pratiche. Le graffe utilizzate devono essere sempre 3 - 4 mm più lunghe dello spessore del materiale.

Lunghezza punto	mm	6	8	10	12
Spessore del materiale	mm	3	4	6	8
Posizione rotellina selezione numero di giri 2
Graffare carta		3	3-4	5	6
Graffare stoffa		1	2	2-3	3

Piedino di appoggio (vedi figura B)

Il piedino di appoggio 12 permette di applicare l'elettroutensile esattamente ad angolo retto.

Distanziale (vedi figura C)

Il distanziale 14 permette di applicare le graffe o i chiodi con una distanza uniforme rispetto al bordo di un pezzo in lavorazione. Grazie alle possibilità di applicazione variabile è possibile regolarlo su molte diverse distanze.

Manutenzione ed assistenza

Manutenzione e pulizia

Prima di qualunque intervento sull'elettroutensile estrarre la spina di rete alla presa.

Per poter garantire buone e sicure operazioni di lavoro, tenere sempre puliti l'elettroutensile e le fessure di ventilazione.

Se nonostante gli accurati procedimenti di produzione e di controllo l'elettroutensile dovesse guastarsi, la riparazione va fatta effettuare da un punto di assistenza autorizzato per gli elettroutensili Bosch.

In caso di richieste o di ordinazione di pezzi di ricambio, comunicare sempre il codice prodotto a 10 cifre riportato sulla targhetta di fabbricazione dell'elettroutensile!

Servizio post-vendita

Per prendere visione dei disegni in vista esplosa e delle informazioni relative ai pezzi di ricambio consultare il sito:

www.bosch-pt.com

Italia

Robert Bosch S.p.A.

Via Giovanni da Udine 15

20156 Milano

Fax. +39 02 / 36 96 26 62

www.Bosch.it

Svizzera

0 44/8 47 15 13

Fax. [phone]

Smaltimento

Avviare ad un riciclaggio rispettoso dell'ambiente gli imballaggi, gli elettroutensili e gli accessori dismessi.

Solo per i Paesi della CE:

Non gettare elettroutensili dismessi tra i rifiuti domestici!

Conformemente alla direttiva CE 2002/96 sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE) e alla sua attuazione nel diritto nazionale,

gli elettroutensili diventati inservibili devono essere raccolti separatamente e avviati a un riutilizzo ecologico.

Con ogni riserva di modifiche tecniche.
