BEDIENUNGSANLEITUNG TRC 4 B2 TRONIC

Bedienungs- und Sicherheitshinweise

FR BE

CHARGEUR DE PILES

DE/AT/CH Bedienungs- und Sicherheitshinweise Seite 5

Legende der verwendeten

Piktogramme......Seite 6

Einleitung......Seite 6

Bestimmungsgemäße Verwendung......Seite 7

Teilebeschreibung......Seite 7

Technische Daten......Seite 8

Lieferumfang ......Seite 10

Allgemeine

Sicherheitshinweise......Seite 10

Sicherheits hinweise für Akkus......Seite 14

Inbetriebnahme......Seite 18

Bedienung und Betrieb .....Seite 19

Akkus aufladen......Seite 19

USB-Geräte aufladen......Seite 20

Kurzschlussschutz ......Seite 21

Reinigung und Pflege ......Seite 23

Gehäuse reinigen......Seite 23

Fehlerbehebung ......Seite 24

Entsorgung......Seite 25

Garantie......Seite 28

Abwicklung im Garantiefall......Seite 29

Service......Seite 29

Legende der verwendeten Piktogramme
	Dieses Symbol bedeutet, dass bei Verwendung des Produkts die Bedienungsanleitung beachtet werden muss.
	Produkt ausschließlich in trockenen Innenräumen verwenden.
	Wechselstrom/-spannung
	Schutzklasse II. Das Netzteil hat eine doppelte Isolierung.
	Warn- und Sicherheitshinweise beachten!
	Gleichstrom/-spannung
	Das CE-Zeichen bestätigt die Konformität mit den für das Produkt zutreffenden EU-Richtlinien.
	Sicherheitshinweise Handlungsanweisungen

Akku-Ladegerät

Einleitung

Wir beglückwünschen Sie zum Kauf Ihres neuen Produkts. Sie haben sich damit für ein hochwertiges Produkt

entschieden. Die Bedienungsanleitung ist Teil

dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.

Bestimmungsgemäße Verwendung

Dieses Produkt ist ausschließlich zum Aufladen von wiederaufladbaren Ni-MH-Akkus (AA/AAA) mit handelsüblichen Bemessungskapazitäten und zum Aufladen von akkubetriebenen Geräten mit USB-Schnittstelle, wie z. B. MP3-Playern oder Smartphones, geeignet. Das Produkt ist nicht für den gewerblichen Einsatz bestimmt. Für Schäden aufgrund nicht bestimmungsge-mäßer Verwendung übernimmt der Hersteller keine Haftung.

Produkt ausschließlich in trockenen Innenräumen verwenden.

Teilebeschreibung

1 Ladeschächte für Typ AA/AAA
2 USB-Ausgang
3 LC-Display

Technische Daten

Eingangsspannung: 100-240V\~50-60Hz

Leistungsaufnahme: 14 W

Schutzklasse:II/

(Das Netzteil hat

eine doppelte Isolierung.)

Betriebstemperatur: 0 ° - 30 °C

Lagertemperatur: -20 °-40 °C

Luftfeuchtigkeit

(keine Kondensation): 5–80%

Ausgangs-

spannungen: 4 x 1,5 V

(Ladeschächte 1–4)

Ladeströme: 4 x 450 mA (Typ AA)

oder

4 x 200 mA (Typ AAA)

Maximale

Bemessungs-

kapazitäten: AAA: 1000 mAh,

AA: 2700 mAh

USB Ausgang: 5,0 V--, 1,0A, 5,0W

Information	Wert Einheit
Name oder Handels-marke des Herstellers, Handels-register-nummer und Adresse	OWIM GmbH & Co. KG HRA 721742 Stiftsbergstraße 1, 74167 Neckarsulm, GERMANY
Modell-nummer	HG08635A, HG08635B
Eingangs-spannung	100-240 V~
Eingangs-frequenz (AC)	50-60 Hz
Ausgangs-spannung	5,0 V	---
Ausgangs-strom	1,0 A
Ausgangs-leistung	5,0 W
Durchschnittliche aktive Effizienz	80,0 %
Leerlauf-Strom-verbrauch	0,08 W
Abmessungen(B x H x T)	ca. 67,9 x 68,1 x 121,6	mm
Gewicht(ohne Akku)	128 g

Lieferumfang

1 Akku-Ladegerät
4 Ni-MH-Akkus (Typ AA Mignon, Ni-MH, 1,2 V, 2500 mAh, HR6, HRMR 15/51, gasdicht) für Modell A
4 Ni-MH-Akkus (Typ AAA Micro, Ni-MH, 1,2 V, 1000 mAh, HRO3, HRMR 11/45, gasdicht) für Modell B
1 Bedienungsanleitung

Allgemeine Sicherheits- hinweise

MACHEN SIE SICH VOR DER ERSTEN BENUTZUNG DES PRODUKTS MIT ALLEN

BEDIEN- UND SICHERHEITS- HINWEISEN VERTRAUT. HÄNDIGEN SIE ALLE UNTER- LAGEN BEI WEITERGABE DES PRODUKTS AN DRITTE MIT AUS.

■ WARNUNG! Verpackungs- materialien sind kein Spielzeug. Halten Sie alle Verpackungs- materialien von Kindern fern. Es besteht Erstickungsgefahr!

- Kontrollieren Sie das Produkt vor der Verwendung auf äußere sichtbare Schäden. Nehmen Sie ein beschädigtes oder heruntergefallenes Produkt nicht in Betrieb.

■ Wenn der Netzstecker dieses Produkts beschädigt wird, muss dieser durch eine qualifizierte

Person ersetzt werden, um Gefährdungen zu vermeiden.

- Dieses Produkt kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Produkts unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Produkt spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

■ Nehmen Sie keine eigen- mächtigen Umbauten oder

Veränderungen an dem Produkt vor.

Schützen Sie das Produkt vor Nässe und Feuchtigkeit. Tauchen Sie das Produkt niemals unter Wasser, stellen Sie das Produkt nicht in der Nähe von Wasser auf und stellen Sie keine mit Flüssigkeit gefüllten Gegenstände (z. B. Vasen) auf das Produkt.

Das Produkt nicht in der Nähe von offenen Flammen betreiben.

■ Ziehen Sie das Produkt aus der Steckdose, wenn es nicht benutzt wird.

Sicherheits- hinweise für Akkus

■ LEBENSGEFAHR! Halten Sie Akkus außer Reichweite von Kindern. Suchen Sie im Falle eines Verschluckens sofort einen Arzt auf!

■ Verschlucken kann zu Verbrennungen, Perforation von Weichgewebe und Tod führen. Schwere Verbrennungen können innerhalb von 2 Stunden nach dem Verschlucken auftreten.

Laden Sie nicht aufladbare Akkus niemals wieder auf. Schließen Sie Akkus nicht kurz und/oder öffnen Sie

diese nicht. Überhitzung, Brandgefahr oder Platzen können die Folge sein.

■ Werfen Sie Akkus niemals in Feuer oder Wasser.

VerbrennenSie niemals den Akku/

Versuchen Sie niemals, den Akku zu durchstechen, zu zerlegen oder kurzzuschließen/ Beachten Sie stets die Polarität (+/-) und die Ladezeiten.

■ Setzen Sie Akkus keiner mechanischen Belastung aus.

Risiko des Auslaufens von Akkus

■ Vermeiden Sie extreme Bedingungen und Temperaturen, die auf Akkus einwirken können, z. B. auf Heizkörpern/direkte Sonneneinstrahlung.

Wenn Akkus ausgelaufen sind, vermeiden Sie den Kontakt von Haut, Augen und Schleimhäuten mit den Chemikalien! Spülen Sie die betroffenen Stellen sofort mit klarem Wasser und suchen Sie einen Arzt auf!

SCHUTZHAND- SCHUHE TRAGEN!

Ausgelaufene oder beschädigte Akkus können bei Berührung mit der Haut Verätzungen verursachen. Tragen Sie deshalb in diesem Fall geeignete Schutzhand-schuhe.

Im Falle eines Auslaufens der Akkus entfernen Sie diese sofort aus dem Produkt, um Beschädigungen zu vermeiden.

■ Verwenden Sie nur Akkus des gleichen Typs. Mischen Sie nicht alte Akkus mit neuen!
■ Entfernen Sie die Akkus, wenn das Produkt längere Zeit nicht verwendet wird.

Risiko der Beschädigung des Produkts

■ Verwenden Sie ausschließlich den angegebenen Akkutyp!
- Setzen Sie Akkus gemäß der Polaritätskennzeichnung (+) und (-) an Akku und des Produkts ein.
■ Reinigen Sie Kontakte an Akku und im Akkufach vor dem Einlegen mit einem trockenen, fusselfreien Tuch oder Wattestäbchen!
■ Entfernen Sie defekte Akkus umgehend aus dem Produkt.

- Kleine Zellen und Batterien, die verschluckt werden könnten, außerhalb der Reichweite von Kindern aufbewahren.

■ Verschlucken kann zu Verbrennungen, Perforation von Weichgewebe und Tod führen. Schwere Verbrennungen können innerhalb von 2 Stunden nach dem Verschlucken auftreten.

Im Falle des Verschluckens einer Zelle oder Batterie ist sofort ärztliche Hilfe in Anspruch zu nehmen.

- Inbetriebnahme

Hinweis: Entfernen Sie alle Ver packungsmaterialien vom Produkt.

☐ Prüfen Sie die Lieferung auf Vollständigkeit und auf sichtbare Schäden.
Entnehmen Sie das Produkt und die Bedienungsanleitung aus der Verpackung.

Bedienung und Betrieb

■ WARNUNG! Laden Sie nicht aufladbare Batterien niemals wieder auf. Nur Ni-MH-Akkus laden.

Akkusaufladen

1. Setzen Sie 1 bis 4 wiederaufladbare Ni-MH-Akkus (AA/AAA) in die Ladeschächte 1 ein. Achten Sie beim Einsetzen auf die in den Ladeschächten 1 angezeigte Polaritätskennzeichnung (+) und (-).

2. Stecken Sie das Produkt in eine ordnungsgemäß installierte Steckdose.

Hinweis: Das LC-Displayleuchtet ca. 7 Sekunden, wenn das Produkt an eine Steckdose angeschlossen ist, sich jedoch keine Akkus zum Laden im Produkt befinden.

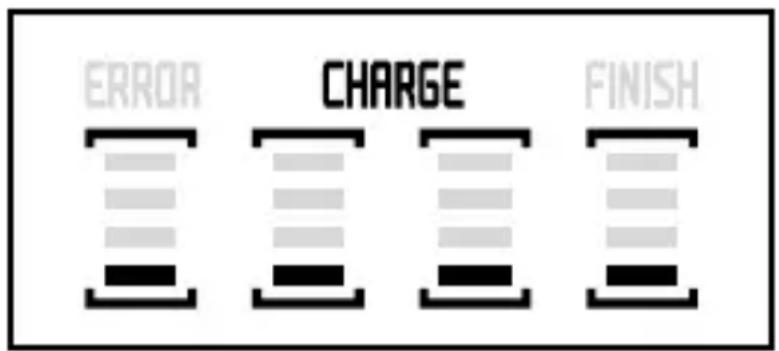

1. Das LC-Display 3 zeigt den Ladestatus der Akkus und das „CHARGE“-Symbol an, sobald der Ladevorgang läuft.

ERROR CHARGE FINISH

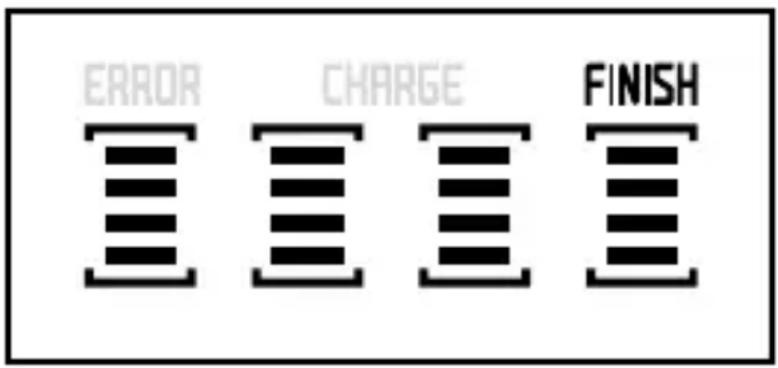

1. Der Akku ist vollständig geladen, wenn alle Balken im LC-Display 3 erscheinen.

2. Wenn der Ladevorgang abgeschlossen ist, erscheint „FINISH“ auf dem LC-Display 3. Sie können die geladenen Akkus nun aus dem Ladeschacht 1 entnehmen.

ERROR CHARGE FINISH

Hinweis: Nachdem Sie alle geladenen Akkus entfernt haben, leuchtet das LC-Display 3 für ca. 7 Sekunden und erlischt anschließend.

1. Trennen Sie das Produkt von der Steckdose und schließen Sie es bei jedem Aufladen wieder an.
2. Das Produkt kann gleichzeitig Akkus und ein USB-Gerät laden.

USB-Geräteaufladen

Wichtig: Überprüfen Sie zuerst, ob die Spannung mit Ihrem USB-Gerät kompatibel ist.

1. Überprüfen Sie vor der Verwendung die Eingangsspannung des USB-Geräts und die Ausgangsspannung des Produkts. Stellen Sie sicher, dass die Gesamtbelastung nicht den Nennausgangsstrom dieses Produkts überschreitet.

2. Verbinden Sie Ihr USB-Gerät mit diesem Produkt, indem Sie ein Ladekabel mit dem USB-Anschluss verbinden. (Um vollständige Sicherheit und beste Leistung zu gewährleisten, empfehlen wir, das Original-Ladekabel Ihres Produkts zu verwenden.)

3. Der Ladevorgang Ihres USB-Gerätes startet automatisch.
4. Ihr USB-Gerät sollte anzeigen, dass es sich im Lademodus befindet.
5. Ziehen Sie das Produkt aus der Steckdose, wenn es nicht benutzt wird.

Kurzschlussschutz

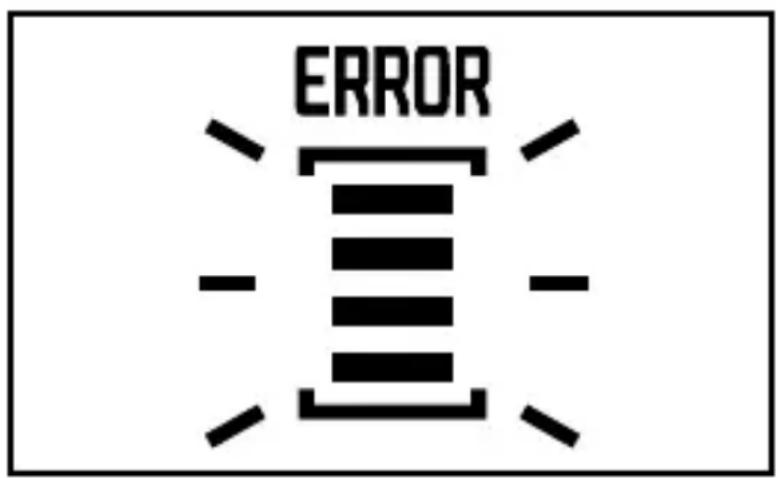

Das „ERROR“-Symbol erscheint und blinkt im LC-Display 3, um anzuzeigen, dass es sich entweder um einen Alkaliakku handelt oder der Akku nicht zum Laden geeignet ist.

Bitte entfernen Sie den Akku aus dem Ladeschacht 1.

ERROR

Durchschnittliche Ladezeit berechnen

Abhängig von Typ, Alter und Restladezustand der Akkus dauert der Aufladevorgang unterschiedlich lange. Die durchschnittlichen Ladezeiten können Sie mit Hilfe nachstehender Formel berechnen. Beachten Sie jedoch, dass es sich bei den berechneten Zeiten nur um Richtwerte handelt.

Ladezeit (Min.) =

Kapazität des Akkus (mAh) x 1,2 x 60:

Ladestrom des Produkts (mA)

Automatische Ladekontrolle/ Erhaltungsladung

Dieses Produkt steuert die Ladezeit für Ni-MH-Akkus separat. Dieser Steuerung liegt das -Δ V („Minus Delta V“) Verfahren zu-grunde. Mit dem Delta Δ bezeichnet man in der Mathematik Differenzen. „Minus Delta V“ bedeutet in diesem Fall eine negative Spannungs-differenz. Diese Ladeschlusserkennung macht sich folgenden Effekt zu nutzen: Wird ein Akku mit konstantem Strom geladen, steigt seine Spannung immer weiter an. Ist ein Akku voll, so erreicht seine Spannung jedoch ein Maximum und fällt bei weiterem Stromfluss wieder leicht ab. Dieser leichte Spannungsabfall wird von der Ladeelektronik erkannt und die Ladung wird beendet. Das Produkt schaltet automatisch auf

„Erhaltungsladung“. Das heißt, die Akkus werden nicht mehr mit Dauerstrom, sondern mit kurzen Stromimpulsen geladen. Dadurch wird der Selbstent ladung entgegengewirkt und die Akkus werden in einem vollständigen Ladezustand gehalten.

Timersteuerung

Zusätzlich verfügt das Produkt über eine Timersteuerung, welche nach 7 Stunden automatisch in die Erhaltungsladung wechselt. Dies dient als zusätzlicher Schutz vor Überladung, falls die Ladeschlusserkennung aufgrund eines evtl. defekten Akkus nicht reagiert.

- Reinigung und Pflege

■ GEFAHR! Ziehen Sie vor jeder Reinigung den Netzstecker. Es besteht die Gefahr eines elektrischen Schlages!
■ Stellen Sie sicher, dass bei der Reinigung keine Feuchtigkeit in das Produkt eindringt, um eine irreparable Beschädigung des Produkts zu vermeiden.
■ ACHTUNG! Benutzen Sie keine scheu- ernden oder aggressiven Reinigungsmittel, da diese die Oberflächen angreifen können.

Gehäusereinigen

☐ Reinigen Sie die Oberflächen des Produktes mit einem weichen, trockenen Tuch. Benutzen

Sie bei hartnäckigen Verschmutzungen ein leicht angefeuchtetes Tuch.

■ Reinigen Sie das Innere der Ladeschächte 1 keinesfalls feucht. Benutzen Sie zum Säubern stattdessen einen sauberen, weichen Pinsel.

☐ Reinigen Sie die Ladekontakte bei Verschmutzung mit einem trockenen Tuch.

- Fehlerbehebung

● = Problem
= Ursache
O = Lösung
Das Produkt zeigt keine Funktion.
Steckdose liefert keine Spannung.
- Überprüfen Sie die Haussicherungen.
● Die eingelegten Akkus werden nicht aufgeladen.
- Akkus sind nicht entsprechend ihrer Polarität eingelegt.
○ Legen Sie die Akkus entsprechend ihrer Polarität ein (siehe Kennzeichnung im Ladeschacht).
Die eingelegten Akkus sind nicht zum Aufladen geeignet.
○ Laden Sie ausschließlich ladefähige Ni-MH-Akkus der Typen AA/AAA.

Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.

Beachten Sie die Kennzeichnung der Verpackungsmaterialien bei der Abfalltrennung, diese sind gekennzeichnet mit Abkürzungen (a) und Nummern (b) mit folgender Bedeutung: 1–7: Kunststoffe/20–22: Papier und Pappe/80–98: Verbundstoffe.

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde- oder

Stadtverwaltung.

Das Symbol der durchgestrichenen Mülltonne bedeutet, dass dieses Gerät am Ende der Nutzungszeit nicht über den Haushaltsmüll entsorgt werden darf. Das Gerät ist bei eingerichteten Sammelstellen, Wertstoffhöfen oder Entsorgungsbetrieben abzugeben. Zudem sind Vertreiber von Elektro- und Elektronikgeräten sowie Vertreiber von Lebensmitteln zur Rücknahme verpflichtet. LIDL bietet Ihnen Rückgabemöglichkeiten direkt in den Filialen und Märkten an. Rückgabe und Entsorgung sind für Sie kostenfrei. Beim Kauf

eines Neugerätes haben Sie das Recht, ein entsprechendes Altgerät unentgeltlich zurückzugeben. Zusätzlich haben Sie die Möglichkeit, unabhängig vom Kauf eines Neugerätes, unentgeltlich (bis zu drei) Altgeräte abzugeben, die in keiner Abmessung größer als 25 cm sind. Bitte löschen Sie vor der Rückgabe alle personenbezogenen Daten. Bitte entnehmen Sie vor der Rückgabe Batterien oder Akkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei entnommen werden können und führen diese einer separaten Sammlung zu.

FR +

Das Produkt inkl. Zubehör und die Verpackungsmaterialien sind recyclebar und unterliegen einer erweiterten Herstellerverantwortung. Entsorgen Sie diese getrennt, den abgebildeten Info-tri (Sortierinformation) folgend, für eine bessere Abfallbehandlung. Das Triman-Logo gilt nur für Frankreich.

Defekte oder verbrauchte Batterien/Akkus müssen gemäß Richtlinie 2006/66/EG und deren Änderungen recycelt werden. Geben Sie Batterien/Akkus und/oder das Produkt über die angebotenen Sammel einrichtungen zurück.

Umweltschäden durch falsche Entsorgung der Batterien/Akkus!

Das Symbol der durchgestrichenen Mülltonne auf Batterien oder Akkus bedeutet, dass Sie Batterien und Akkus nicht im Hausmüll entsorgen dürfen.

Entnehmen Sie die Batterien/den Akku-Pack aus dem Produkt vor der Entsorgung.

Diese können giftige Schwermetalle enthalten und unterliegen der Sondermüllbehandlung. Die chemischen Symbole der Schwermetalle sind wie folgt: Cd = Cadmium, Hg = Quecksilber, Pb = Blei.

Sie sind gesetzlich verpflichtet, alte Batterien und Akkus nach Gebrauch zurückzugeben. Geben Sie deshalb verbrauchte Batterien und Akkus kostenfrei im Handelsgeschäft z. B. in Ihrer LIDL Filiale oder bei einer kommunalen Sammelstelle ab.

Batterien und Akkus können Stoffe enthalten, die schädlich für die menschliche Gesundheit und Umwelt sind. Nur bei einer getrennten Sammlung und Verwertung von alten Batterien und Akkus können die negativen Auswirkungen vermieden werden.

Seien Sie besonders vorsichtig beim Umgang mit lithiumhaltigen Batterien und Akkus, da bei unsachgemäßer Verwendung eine erhöhte

Brandgefahr besteht. Kleben Sie dazu die Pole ab, um einen äußeren Kurzschluss zu vermeiden. Nutzen Sie Batterien mit langer Lebensdauer oder Akkus, um die Entstehung von Abfällen aus Alt-Batterien zu verringern. Beachten Sie die Anweisungen zum Lagern, und vermeiden Sie das vollständige Ent- und Aufladen des Akkus, um die Lebensdauer zu verlängern. Darüber hinaus sollten Sie Batterien oder Elektro- und Elektronikgeräte mit Batterien oder Akkus nicht im öffentlichen Raum zurücklassen, um eine Vermüllung zu vermeiden. Prüfen Sie Möglichkeiten, Batterien einer Wiederverwendung zuzuführen, anstatt diese zu entsorgen, beispielsweise durch Instandsetzung der Batterie.

Garantie

Das Produkt wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Sie erhalten auf dieses Produkt 3 Jahre Garantie ab Kaufdatum. Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original-

Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt.

Tritt innerhalb von 3 Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde.

Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produkteile, die normaler Abnutzung ausgesetzt sind (z. B. Batterien) und daher als Verschleißteile angesehen werden können oder Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus oder die aus Glas gefertigt sind.

Abwicklung im Garantiefall

Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen:

Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (IAN 499839_2204) als Nachweis für den Kauf bereit.

Die Artikelnummer entnehmen Sie bitte dem Typenschild, einer Gravur, auf dem Titelblatt Ihrer Bedienungsanleitung (unten links) oder

als Aufkleber auf der Rück- oder Unterseite des Produkts.

Sollten Funktionsfehler oder sonstige Mängel auftreten, kontaktieren Sie zunächst die nachfolgend benannte Serviceabteilung telefonisch oder per E-Mail.

Ein als defekt erfasstes Produkt können Sie dann unter Beifügung des Kaufbelegs (Kassenbon) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service-Anschrift über- senden.

Service

DE ServiceDeutschland

Tel.: [phone]

E-Mail: [e-mail]

AT ServiceÖsterreich

Tel.:[phone]

E-Mail: [e-mail]

CH ServiceSchweiz

Tel.:[phone]

E-Mail: [e-mail]
