BEDIENUNGSANLEITUNG RS185 MESTO

7393400_0618_ RS12_-RS18_16spr.indd 5 08.06.2018 11:04:526 7 zu Ihrer neuen Rückenspritze und Danke für das Vertrauen in unsere Marke. Ihre Zufriedenheit mit unseren Produkten und unserem Service ist uns sehr wichtig. Wir bitten um eine Rückmeldung, sollten Ihre Erwartungen nicht erfüllt sein. Unsere Adresse nden Sie auf der Titelseite dieser Gebrauchsanleitung. Die Rückenspritze ist für das Sprühen von Panzenschutzmitteln, einschließlich Unkraut- vertilgern in vorgeschriebenen Konzentrationen, sowie von Reinigungs- und Desinfekti- onsmitteln und Bauchemikalien vorgesehen. Die Mittel müssen vom Mittelhersteller zur Ausbringung in Sprühgeräten freigegeben sein. Salpeter-, Essig- und Propionsäure dürfen nur in einer Konzentration bis 10 %, Phosphor- und Schwefelsäure bis 30 %, Kali- und Natronlauge bis 20 % verwendet werden. Beachten Sie bei jeder Anwendung die Hinweise der Mittelhersteller. Die Rückenspritze darf ausschließlich im Außenbereich und in gut durchlüfteten Räumen verwendet werden. Lassen Sie sich vom Verkäufer oder einem Sachkundigen in die Bedienung des Gerätes einweisen, falls Sie zum ersten Mal damit arbeiten. Herzlichen Glückwunsch Verwendung Zum Zeitpunkt der Herstellung sind keine schädlichen Einwirkungen auf das Gerät der vom Bundesamt BVL zugelassenen Panzenschutzmitteln bekannt. D A CH Lesen Sie die Gebrauchsanleitung vor der Verwendung des Gerätes! Bewahren Sie die Gebrauchsanleitung gut auf. Beim Arbeiten mit dem Gerät sind besondere Sicherheitsmaßnahmen notwendig. Unsachgemäße Verwendung kann zu gefährlichen Verletzungen und Umweltschäden führen. Nicht geeignet für

• entzündliche Flüssigkeiten

• ätzende Sto󰀨e (bestimmte Desinfektions- und Imprägniermittel, Säuren, Laugen)

• ammoniakhaltige Flüssigkeiten

• Flüssigkeiten mit Temperaturen über 40 °C

• Lösungsmittel und lösungsmittelhaltige Flüssigkeiten

• zähe, klebrige oder Rückstand bildende Flüssigkeiten (Farben, Fette)

• den Einsatz im Lebensmittelbereich. Unter keinen Umständen verwenden

• fremde Druckquellen ohne original Druckluft-Füllventil

• zur Lagerung und Aufbewahrung von Flüssigkeiten

• als Augendusche. Verwenden Sie andere Mittel nur, wenn schädliche Einwirkungen auf das Gerät und die Gefährdung von Menschen und Umwelt ausgeschlossen sind. Auf Anfrage bekommen Sie von uns eine Liste der im Sprühgerät verwendeten Werksto󰀨e. 7393400_0618_ RS12_-RS18_16spr.indd 6 08.06.2018 11:04:526 7 Mit dem Gerät dürfen nur geschulte, gesunde und ausgeruhte Personen arbeiten. Sie sollen nicht unter dem Einuss von Alkohol, Drogen oder Medikamenten sein. Kinder und Jugendliche dürfen das Gerät nicht benutzen. Bewahren Sie die Sprühgeräte kindersicher auf. Halten Sie unbeteiligte Personen während des Sprühens fern. Tre󰀨en Sie Vorsorge gegen Missbrauch bei Benutzung gefährlicher Mittel. Tragen Sie beim Umgang mit gefährlichen Sto󰀨en geeignete Schutzkleidung, Schutzbrille und Atemschutz. Sprühen Sie niemals auf Menschen, Tiere, elektrische Geräte und Leitungen, gegen den Wind oder in Gewässer. Vermeiden Sie Zündquellen in der Umgebung. Lassen Sie das Gerät nicht in der Sonne stehen. Stellen Sie sicher, dass das Gerät nicht über die maximale Betriebstemperatur erwärmt wird (→ Tabelle 1). Schützen Sie das Gerät vor Frost und Ammoniak. Blasen Sie Düsen oder Ventile niemals mit dem Mund durch. Bei Glätte, Nässe, Schnee, Eis, an Hängen und bei unebenem Gelände besteht Rutsch- und Stolpergefahr. Reparaturen oder Veränderungen am Behälter sind nicht zulässig. Verwenden Sie nur Ersatz- und Zubehörteile von MESTO. Für Schäden durch Verwendung von Fremdteilen übernehmen wir keine Haftung. Beobachten Sie beim Pumpen stets das Manometer um den empfohlenen Sprühdruck (→ Tabelle 1 unten) zu halten. Nach Gebrauch und vor Wartungsarbeiten muss das Gerät drucklos sein. Transportieren Sie die Geräte so, dass sie gegen Beschädigungen und Um- kippen gesichert sind. Tragegurt [1], Behälter [2], Tragegri󰀨 [3] (nur bei 18 Liter Geräten), Kleinteile-Kit [4], Gebrauchsanleitung [5], Schlauch [6], Spritzrohr [7], Abstellventil [8], Rückenpolster bzw. Hüftgurt mit Rückenpolster [9] (nicht bei allen Modellen), Pumphebel [10] und Gri󰀨 [11]. (Abb. 1a und 1b) Sicherheit Lieferumfang D A CH

Sie nden die im Text genannten Abbildungen auf den Seiten 3 – 5 dieser Gebrauchsanleitung. 7393400_0618_ RS12_-RS18_16spr.indd 7 08.06.2018 11:04:538 9 Sichtkontrolle:

1. Sind Behälter [2], Schlauch [6], Abstellventil [8] mit Manometer [22] und Spritzrohr [7]

mit Düse [41] unbeschädigt?

Achten Sie besonders auf die Verbindungen zwischen Behälter [17] - Schlauch [6] und Schlauch [6] – Abstellventil [8], sowie den Zustand des Spritzrohres [7]. Funktion:

2. Betätigen Sie den Pumphebel [11]. (Abb. 8)

► Am Manometer [22] wird steigender Druck angezeigt. (Abb. 8 und 9)

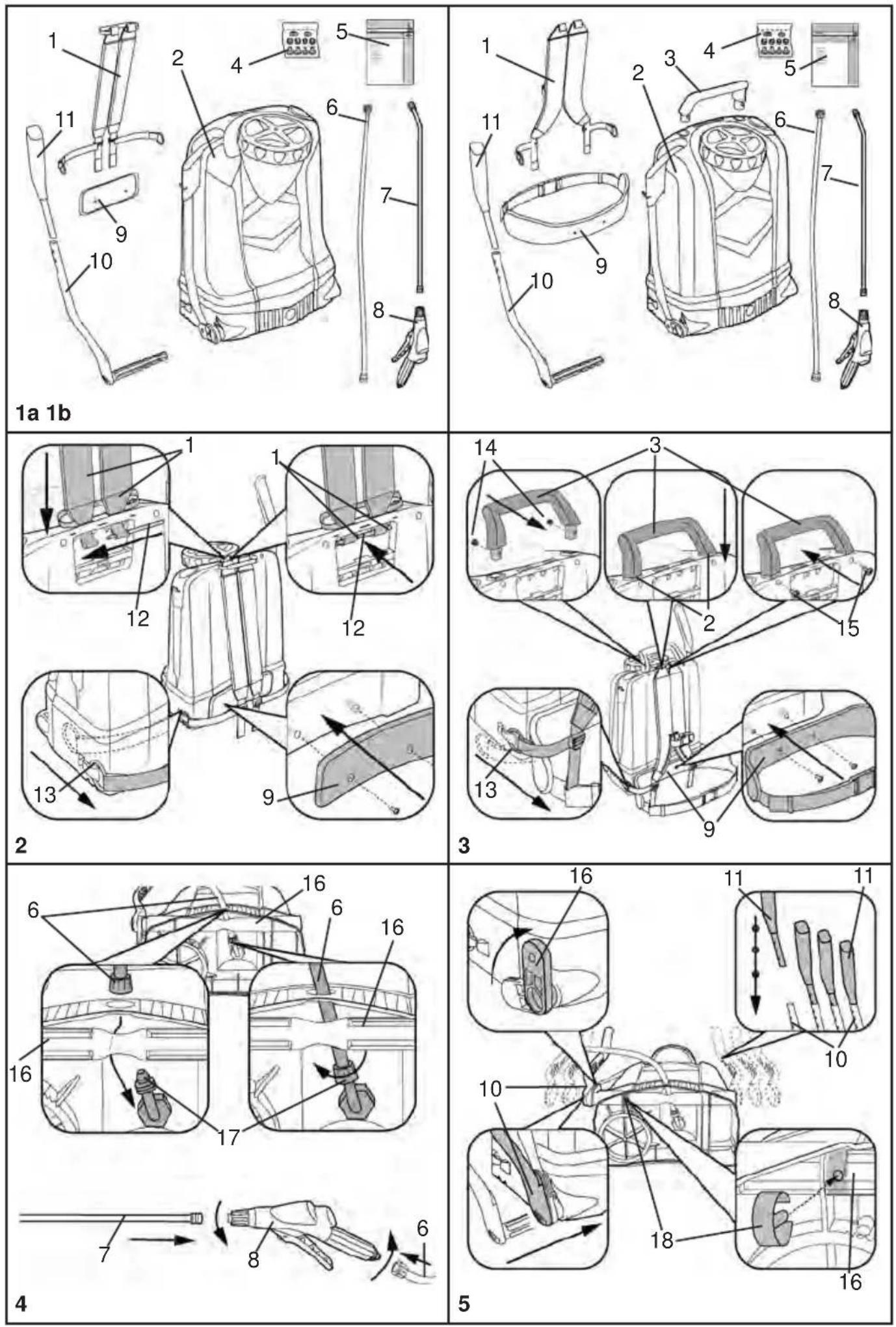

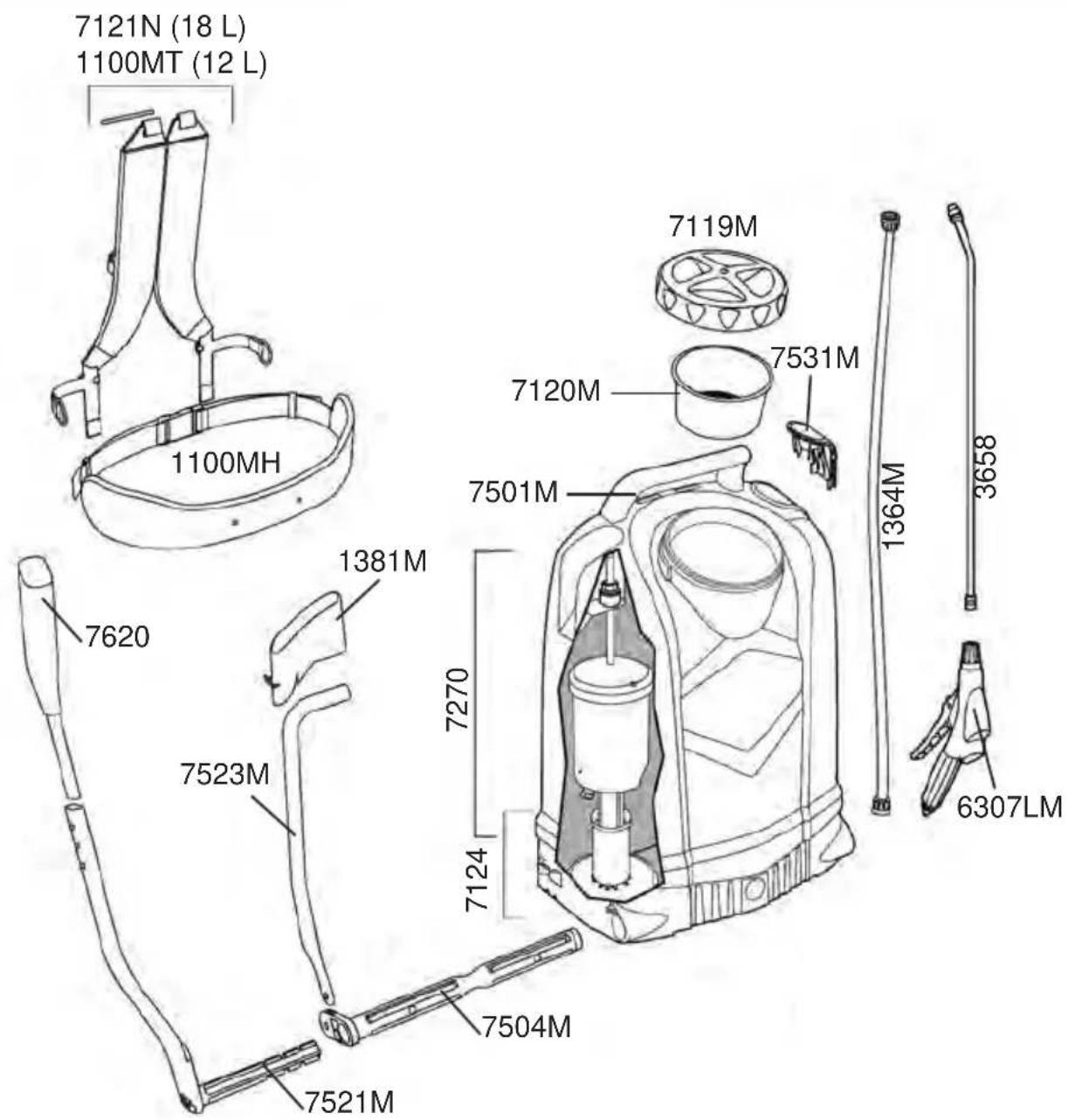

1. Fädeln Sie den Tragegurt [1] am Behälter ein. Sichern Sie ihn mit dem Metallstift [12].

2. Befestigen Sie die Ösen [13] vom Tragegurt [1] an beiden Seiten des Behälters.

3. Befestigen Sie das Rückenpolster [9] mit 2 Schrauben (außen) und 2 Muttern mit Un-

terlagscheiben (innen) am Behälter [2]. (Abb. 2 und 3)

4. Drücken Sie 2 Muttern [14] in den Tragegri󰀨 [3] (nur bei 18 Liter Geräten) ein. Stecken

Sie den Tragegri󰀨 ein und schrauben ihn mit 2 Schrauben [15] im Behälter [2] fest. (Abb. 3)

5. Führen Sie den Schlauch [6] in die Ö󰀨nung im Behälter-Unterteil, sowie zwischen der

Welle [16] und dem Behälterboden durch. Schieben Sie den Schlauch bis zum An- schlag auf den Stutzen [17]. Ziehen Sie die Überwurfmutter fest um den Schlauch zu sichern. (Abb. 4)

6. Schieben Sie den Schlauch [6] bis zum Anschlag auf den Stutzen des Abstellventils [8].

Ziehen Sie die Überwurfmutter fest um den Schlauch zu sichern. (Abb. 4)

7. Schrauben Sie das Spritzrohr [7] auf das Abstellventil [8]. (Abb. 4)

8. Drehen Sie die Welle [16] im Uhrzeigersinn bis sie einrastet. Stecken Sie den Pumphe-

bel [10] bis zur gewünschten Tiefe in die Welle [16] (3 Stellungen). (Abb. 5)

Pumphebel [10] mit Gri kann links oder rechts montiert werden.

9. Sichern Sie den Pumphebel [10] in der Welle mit dem Halteclip [18]. (Abb. 5)

10. Schieben Sie den Gri󰀨 [11] bis zur gewünschten Stellung (A, B, C) in den Pumphebel

Stellen Sie sicher, dass der Gri im Pumphebel eingerastet ist. Prüfen Gerätetyp RS120 RS125 RS180 RS185 Max. Einfüllmenge 12 Liter 18 Liter Max. Sprühdruck 6 bar Max. Betriebstemperatur 40 °C Leergewicht 4,5 kg 4,8 kg Gesamtgewicht max. 16,5 kg 22,8 kg Behälterwerksto󰀨 Polypropylen Trageweise Rücken Technische Restmenge < 0,25 Liter < 0,27 Liter Max. Volumenstrom 1,4 l/min bei 6 bar Technische Daten Zusammenbauen Tabelle 1 D A CH 7393400_0618_ RS12_-RS18_16spr.indd 8 08.06.2018 11:04:538 9

Mit dem Feststellrad [23] lässt sich der Hebel am Abstellventil [8] ver- und entriegeln. Durch das Verriegeln [23b] wird unbeabsichtigtes Sprühen verhindert.

3. Entriegeln Sie das Feststellrad [23a] und betätigen das Abstellventil [8]. (Abb. 9)

► Das Abstellventil muss ö󰀨nen und schließen. Vorbereiten Sprühen

1. Setzen Sie das Gerät auf den Rücken. (Abb. 8)

2. Pumpen Sie mit Hilfe des Pumphebels [11] langsam und regelmäßig, so dass ein

kontinuierlicher Sprühdruck gehalten wird. (→ Tabelle 2, Abb. 8)

Max. Druck sollte 6 bar nicht überschreiten. Wird der max. Druck überschritten, spricht das Druckbegrenzungsventil an und lässt den Überdruck aus dem Druckkes- sel entweichen.

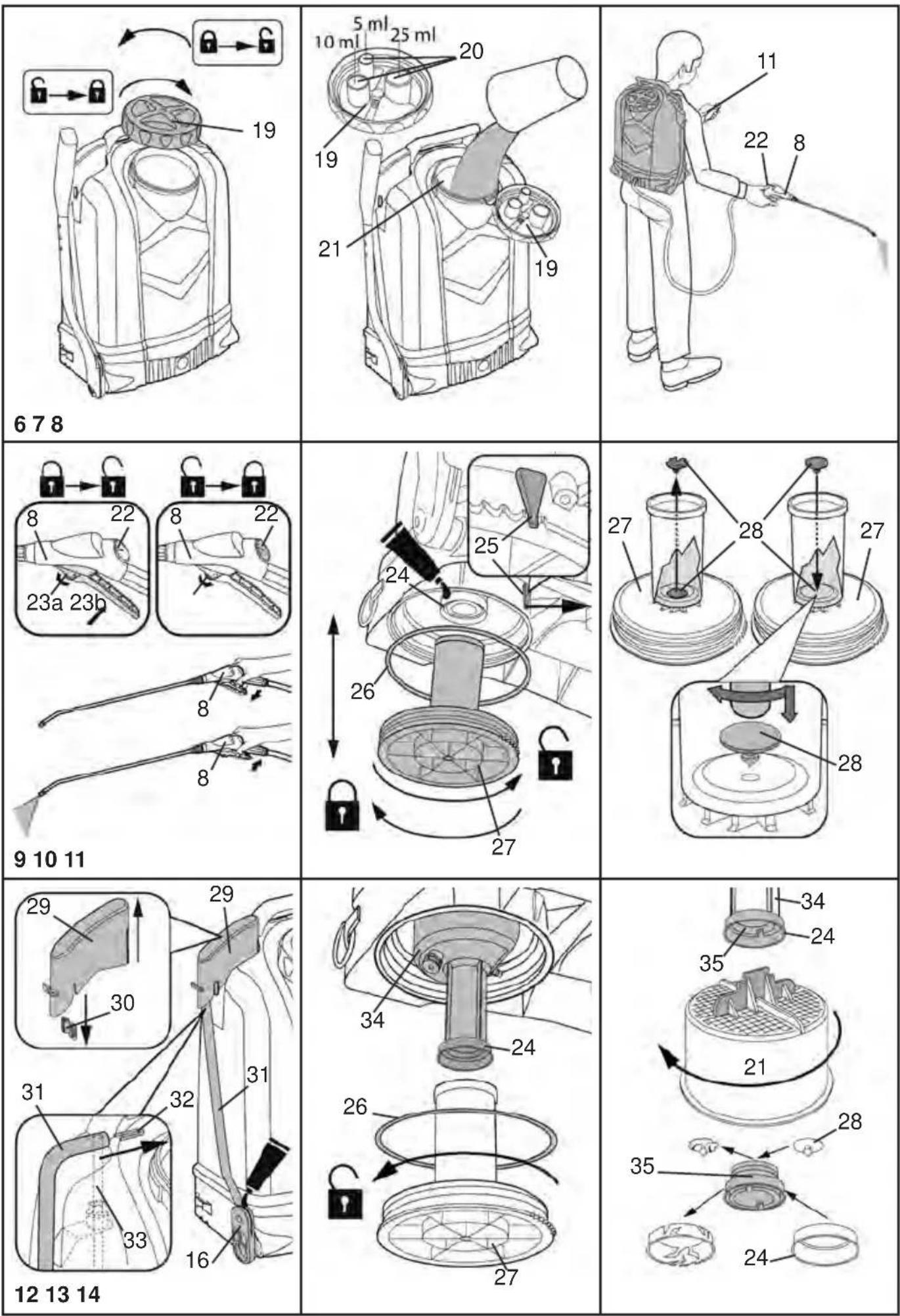

1. Schrauben Sie den Deckel [19] vom Behälter. (Abb. 6)

Im Deckel [19] sind Messbecher [20] integriert, die zum Ansetzen der Sprühmittel verwendet werden können. Füllen Sie 1/3 Wasser in den Behälter, dann geben Sie das Sprühmittel hinzu und füllen den Rest mit Wasser auf.

2. Füllen Sie die Sprühüssigkeit durch das Einfüllsieb [21] in den Behälter. (Abb. 7)

Bei 18 Liter Geräten ist die maximale Füllmenge erreicht, sobald der Flüssigkeits- spiegel im Einfüllsieb sichtbar ist.

3. Schrauben Sie den Deckel [19] auf den Behälter. (Abb. 6)

Tabelle 2. Abhängigkeit: Sprühmenge – Sprühdruck Düse Druck 1.1 (Erstausstattung) 80015 8002 Durchussmenge in l/min 2,0 bar 0,56 0,48 0,65 6,0 bar 0,96 0,85 1,13

3. Achten Sie auf den optimalen Sprühdruck am Manometer [22] (Abb. 8 und 9).

Um das Nachtropfen zu vermeiden, halten Sie beim ersten Sprühen das Spritzrohr nach oben und betätigen das Abstellventil so lange bis aus der Düse keine mit Luft vermischte Flüssigkeit mehr austritt. Lassen Sie beschädigte oder nicht funktionsfähige Teile sofort durch unseren Service oder von uns autorisierte Servicepartner ersetzen. Beachten Sie die Hinweise im Kapitel „Sicherheit“. Das Gerät muss sich in senkrechter Stellung benden. Beim Füllen aus einer Wasserleitung darf die Leitung oder ein Schlauch nicht in den Behälter hineinragen. Beachten Sie die Hinweise im Kapitel „Sicherheit“. Betreiben Sie das Gerät nur senkrecht bzw. steil aufrecht hängend. Vermeiden Sie die Abdrift von Sprühtröpfchen auf nicht zu behandelnde Flächen. Achten Sie auf die Vorschriften des Mittelherstellers!

Wenn aus der Düse mit Luft vermischte Flüssigkeit austritt, ist der Behälter leer. Pumpen Sie spätestens nach jeder fünften Füllung das Gerät komplett leer. 7393400_0618_ RS12_-RS18_16spr.indd 9 08.06.2018 11:04:5410 11 Nach 50-maligem Gebrauch oder bei Störungen, mindestens einmal jährlich, am günstigsten nach der Winterpause:

1. Fetten Sie die Manschette [24]. (Abb. 10)

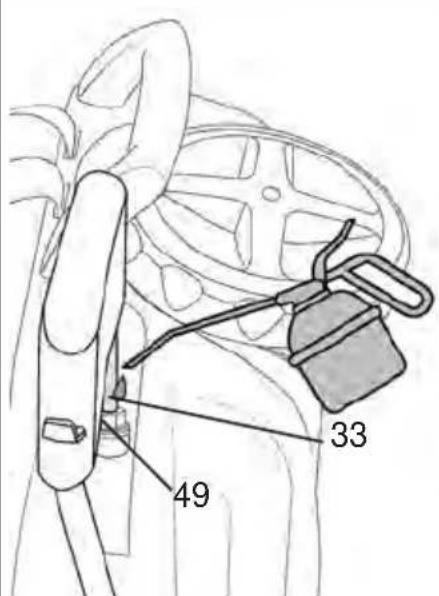

2. Ölen Sie die Pumpenstange [33]. (Abb. 20)

3. Fetten Sie die Lagerstellen an der Welle [16]. (Abb. 12)

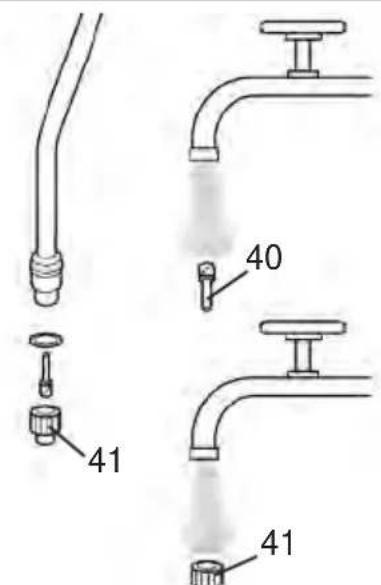

4. Reinigen Sie die Düse [41] und den Einsatz [40] unter ießendem Wasser ggf. mit einer

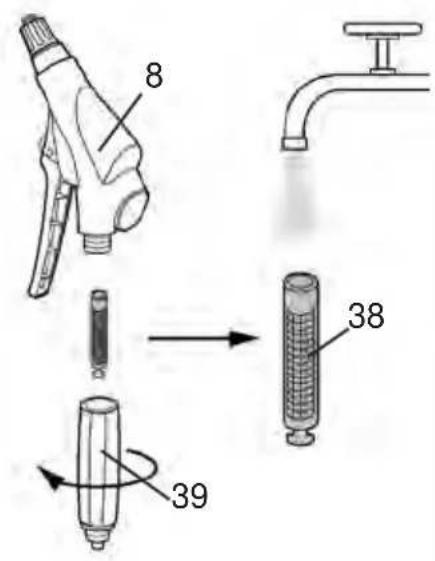

5. Reinigen Sie den Filter [38] unter ießendem Wasser. (Abb. 17) (→ „Abstellventil ausein-

1. Betätigen Sie das Abstellventil [8] bis die Spritzleitung drucklos ist.

2. Schrauben Sie den Deckel [19] vom Behälter. (Abb. 6)

3. Verdünnen Sie die Restmenge zweimal hintereinander mit je 1/2 Liter Wasser und

sprühen Sie diese Flüssigkeit auf die behandelte Fläche.

4. Wischen Sie das Gerät mit einem feuchten Tuch ab.

5. Zum Austrocknen und Lagern bewahren Sie das Gerät mit abgenommenem Deckel in

trockener, vor Sonnenstrahlen geschützter und frostfreier Umgebung auf. Beachten Sie die gesetzlichen Unfallverhütungsvorschriften Ihres Landes und über- prüfen Sie das Gerät regelmäßig. Sollte es keine speziellen Regeln geben, empfehlen wir alle 2 Jahre eine äußere und alle 5 Jahre eine innere Prüfung, sowie alle 10 Jahre eine Festigkeitsprüfung, durch einen Sachkundigen durchzuführen. Nach Gebrauch Wartung und Pege D A CH Beachten Sie die Hinweise im Kapitel „Sicherheit“. Lassen Sie niemals Flüssigkeit im Gerät. Sammeln und entsorgen Sie die Restmenge nach geltenden Gesetzen, Vorschriften und Regeln. Achten Sie auf die Vorschriften des Mittelherstellers! Reinigen Sie nach Gebrauch die Schutzausrüstung und sich selbst. Beachten Sie die Hinweise im Kapitel „Sicherheit“. 7393400_0618_ RS12_-RS18_16spr.indd 10 08.06.2018 11:04:5410 11 Saugventil pegen Druckventil pegen Welle mit Zugstange ausbauen O-Ring an Pumpenstange tauschen Abstellventil auseinanderbauen

1. Drücken Sie die Rastnase [25] aus der Rasterung. Schrauben Sie den Zylinder [27] aus

dem Behälter. (Abb. 10)

2. Reinigen und ggf. tauschen Sie die Ventilscheibe [28]. (Abb. 11)

Beim Tausch setzen Sie die neue Ventilscheibe [28] ein und drücken sie drehend mit einem Gegenstand aus Holz (z. B. Hammerstiel) in die Önung. (Abb. 11)

Um den Behälter dicht zu bekommen, achten Sie auf die richtige Positionierung des O-Ringes [26]. (Abb. 10)

Um die Manschette [24] nicht zu beschädigen, führen Sie den Zylinder [27] vorsichtig ein. (Abb. 10)

3. Schrauben Sie den Zylinder [27] ein bis die Rastnase [25] mindestens in den ersten Zahn

der Rasterung einrastet. (Abb. 10)

1. Drücken Sie die Rastnase [25] aus der Rasterung. Schrauben Sie den Zylinder [27]

aus dem Behälter. (Abb. 10 und 13)

2. Bauen Sie den Druckkessel [34] aus:

a) Entfernen Sie die Fixierung [30] und Kappe [29]. (Abb. 12) b) Entfernen Sie den Bügel [32]. (Abb. 12) c) Ziehen Sie den Druckkessel [34] halb aus dem Behälter. (Abb. 13) d) Schrauben Sie mit Hilfe des Einfüllsiebes [21] die Druckventilschraube [35] heraus. (Abb. 14)

3. Reinigen und ggf. tauschen Sie die Druckventilscheibe [28]. (Abb. 14)

4. Reinigen und ggf. tauschen Sie die Manschette [24]. (Abb. 14)

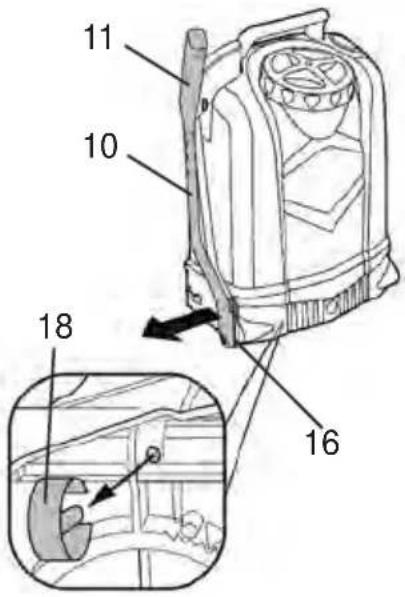

1. Entfernen Sie den Halteclip [18]. (Abb. 15)

2. Ziehen Sie den Pumphebel [10] mit Gri󰀨 [11] aus der Welle [16]. (Abb. 15)

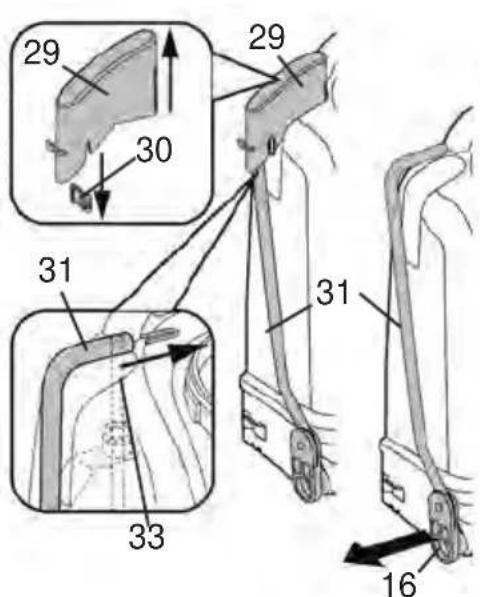

3. Entfernen Sie die Fixierung [30] und die Kappe [29]. (Abb. 16)

4. Lösen Sie die Zugstange [31] von der Pumpenstange [33].

5. Ziehen Sie die Welle [16] mit Zugstange [31] aus dem Behälter. (Abb. 16)

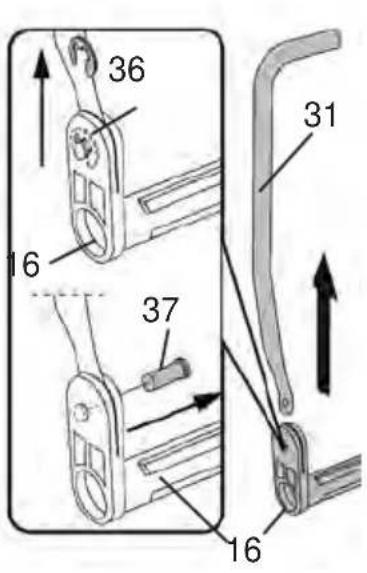

6. Entfernen Sie die Sicherungsscheibe [36] und den Bolzen [37].

7. Trennen Sie die Zugstange [31] von der Welle [16]. (Abb. 16)

1. Entfernen Sie die Fixierung [30] und Kappe [29]. (Abb. 12)

2. Lösen Sie die Zugstange [31] von der Pumpenstange [33]. (Abb. 12)

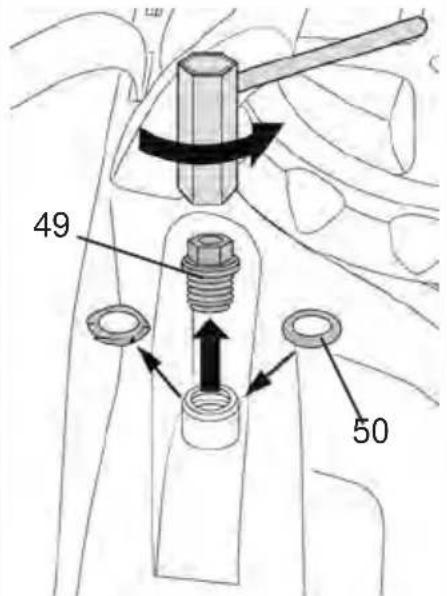

3. Schrauben Sie mit Hilfe eines Zündkerzen-Schlüssels die Führungsbuchse [49] her-

4. Tauschen Sie den O-Ring [50] aus. (Abb. 21)

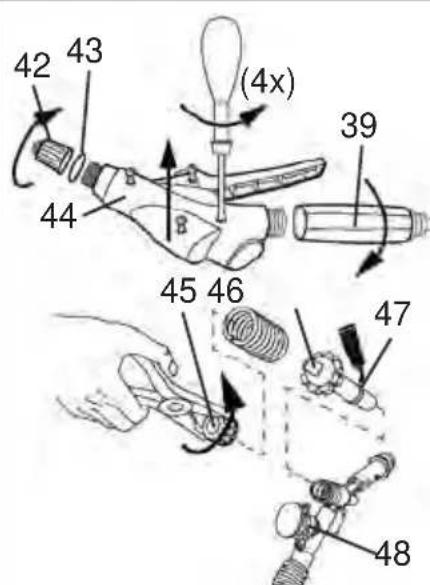

1. Schrauben Sie den Handgri󰀨 [39] vom Abstellventil ab. (Abb. 19)

2. Schrauben Sie den Adapter [42] ab.

3. Ziehen Sie den Ring [43] ab. (Abb. 19)

4. Lösen Sie die 4 Schrauben und ziehen die Halbschalen [44] auseinander.

5. Schrauben Sie die Verschlusskappe [45] vom Ventilkörper [48] ab.

6. Ziehen Sie den Druckbolzen [46] aus dem Ventilkörper [48]. (Abb. 19)

D A CH 7393400_0618_ RS12_-RS18_16spr.indd 11 08.06.2018 11:04:5412 13 Störung Ursache Abhilfe Im Gerät baut sich kein Druck auf. Pumphebel mit Gri󰀨 [11] lässt sich au󰀨ällig leicht bewegen. Manschette [24] defekt. Manschette tauschen. (Abb. 14) Fremdkörper verhindert das Schließen der Ventil- scheibe [28] Saug- oder Druckventil reinigen (Abb. 11 und 14) Ventilscheibe [28] des Saug- oder Druckventils defekt. Ventilscheibe tauschen. (Abb. 11 und 14) Pumphebel mit Gri󰀨 [11] wird nach unten gezogen. Saugventil [27] verklebt. Saugventil reinigen. (Abb. 11) Pumphebel mit Gri󰀨 [11] wird nach oben gedrückt. Fremdkörper verhindert das Schließen des Druck- ventils [35] oder Ventil- scheibe [28] defekt. Druckventil reinigen oder Ventil- scheibe tauschen. (Abb. 14) Pumphebel mit Gri󰀨 [11] blockiert oder lässt sich nur schwer nach unten bewegen. Manschette [24] und/oder Führungsbuchse [49] nicht geschmiert. Manschette und/oder Führungs- buchse schmieren (Abb. 10, 20) Druckventil [35] ver- schmutzt. Druckventil reinigen. (Abb. 14) Filter [38] oder / und Düse [41] verstopft. Filter (Abb. 17) oder / und Düse (Abb. 18) reinigen. Nur Strahl, keine Zerstäu- bung. Düseneinsatz [40] fehlt. Einsatz in die Düse einfügen. (Abb. 18) Düse [41] verschmutzt. Düse reinigen (Abb. 18) Flüssigkeit tropft von der Düse. Fremdkörper in der Düse [41] oder / und dem Ein- satz [40]. Düse oder / und Einsatz reini- gen. Gerät sprüht nur beim Pumpen. Druckkessel [34] voll mit Flüssigkeit gefüllt. Gerät komplett leer pumpen. Nach spätestens 5 Füllungen wiederholen. Abstellventil schließt nicht. Flüssigkeit tritt ohne Betäti- gung des Pumphebels aus. O-Ring [47] des Druckbol- zens [46] nicht gefettet. O-Ring [47] defekt O-Ring des Druckbolzens fet- ten. (Abb. 19) Druckbolzen oder O-Ring erneuern. (→ „Abstell- ventil auseinanderbauen“) Störungen Kontaktadresse für weitere Infos → siehe Titelseite. D A CH Verwenden Sie nur original Ersatz- und Zubehörteile. 7393400_0618_ RS12_-RS18_16spr.indd 12 08.06.2018 11:04:5412 13 Garantie gemäß EG-Richtlinie Maschinen 2006/42/EG, Anhang II, Nr. 1A. Angewandte Normen:

Wir, die MESTO Spritzenfabrik Ernst Stockburger GmbH Ludwigsburger Straße 71, D-71691 Freiberg erklären in alleiniger Verantwortung, dass die Geräte der Baureihe RS120, RS125, RS180, RS185 in der gelieferten Ausführung allen einschlägigen Bestimmungen der Richtlinie 2006/42/EG entsprechen. Rolf Rehkugler, Ludwigsburger Str. 71, D-71691 Freiberg, ist bevollmächtigt die techni- schen Unterlagen zusammenzustellen. Freiberg, 01.12.2016 Bernd Stockburger Geschäftsführer
