Produkttyp	Drucksprühgerät
Marke	MESTO
Modell	3275PP
Maximale Füllmenge	5 Liter
Gesamtkapazität	8 Liter
Maximaler Sprühdruck	3 bar
Maximale Betriebstemperatur	40 °C
Leergewicht	2,6 kg
Maximales Gesamtgewicht	7,6 kg
Behältermaterial	Polyethylen
Maximaler Durchfluss	1 l/min
Rückstoßkraft	< 5 N
Druckwechsel (0 bis 3 bar)	Min. 5000 Mal
Restmenge	< 0,07 l
Serienmäßige Düse	Flachstrahldüse
Hauptfunktionen	Sprühen von Reinigungsmitteln, Desinfektionsmitteln, Bauchemikalien
Wartung und Reinigung	Nach jedem Gebrauch spülen, Dichtungen nach 50 Anwendungen fetten, Düse und Filter reinigen
Sicherheit	Sicherheitsventil, Sperrrolle, Kolbenmanometer
Ersatzteile	Ausschließlich MESTO-Teile verwenden
Garantie	Bis zu 3 Jahre (gesetzlich)

Häufig gestellte Fragen - 3275PP MESTO

Wie baue ich das Sprühgerät 3275PP zusammen?

Befestigen Sie den Tragegurt am Behälter. Stecken Sie den Schlauch in die Aufnahme und arretieren Sie ihn mit der Überwurfmutter. Schieben Sie den Schlauch auf das Absperrventil und arretieren Sie ihn. Schrauben Sie das Sprührohr auf das Ventil und den gebogenen Anschluss auf das Rohr.

Was ist der maximale Druck, der nicht überschritten werden darf?

Der maximale Druck beträgt 3 bar (roter Strich am Kolbenmanometer). Überschreiten Sie diesen Druck nicht, da sonst das Sicherheitsventil auslöst.

Welche Flüssigkeiten kann ich mit diesem Gerät verwenden?

Verwenden Sie nur zugelassene Reinigungsmittel, Desinfektionsmittel und Bauchemikalien. Salpetersäure, Essigsäure und Propionsäure bis zu 10%, Phosphorsäure und Schwefelsäure bis zu 30%, Kalilauge und Natronlauge bis zu 20%. Verwenden Sie keine brennbaren Flüssigkeiten, nicht aufgeführte Säuren/Laugen, Netzmittel, viskose Flüssigkeiten oder Flüssigkeiten über 40°C.

Wie setze ich das Gerät unter Druck?

Nachdem Sie den Behälter gefüllt und die Pumpe aufgeschraubt haben, entriegeln Sie die Kolbenstange, indem Sie sie nach unten drücken und gegen den Uhrzeigersinn drehen. Pumpen Sie bis zum gewünschten Druck (max. 3 bar). Verriegeln Sie dann die Stange, indem Sie sie drücken und drehen.

Was tun, wenn der Druck nicht aufgebaut wird?

Überprüfen Sie, ob die Pumpe richtig festgeschraubt ist. Wenn der O-Ring [13] oder die Manschette [14] defekt ist, ersetzen Sie sie. Die Ventilscheibe [15] kann verschmutzt oder defekt sein; reinigen oder ersetzen Sie sie.

Wie reinige und pflege ich das Gerät?

Nach jedem Gebrauch entleeren Sie den Behälter, spülen Sie mit Wasser und sprühen Sie zur Reinigung. Wischen Sie das Gerät ab. Alle 50 Anwendungen oder mindestens einmal im Jahr fetten Sie die O-Ringe und die Pumpenmanschette, reinigen Sie Düse und Filter und fetten Sie die Dichtungen des Absperrventils.

Das Gerät leckt am Absperrventil, was tun?

Die O-Ringe [23] des Druckbolzens [24] können Fett benötigen oder defekt sein. Bauen Sie das Absperrventil aus (Ring entfernen, Schrauben lösen, Gehäusehälften trennen, Verschluss abschrauben) und fetten oder ersetzen Sie die O-Ringe. Ersetzen Sie gegebenenfalls auch den Druckbolzen.

Kann ich das Gerät im Innenraum verwenden?

Nein, das Gerät darf nur im Freien oder in gut belüfteten Räumen verwendet werden, aufgrund der Risiken durch Chemikalien und Druck.

Wie lagere ich das Gerät nach dem Gebrauch?

Nach der Reinigung bewahren Sie Behälter und Pumpe getrennt an einem trockenen Ort, geschützt vor Sonne und Frost. Lassen Sie keine Flüssigkeit im Gerät.

Welche wesentlichen Sicherheitsvorkehrungen sind zu beachten?

Tragen Sie Schutzkleidung, Schutzbrille und Atemschutz. Sprühen Sie niemals in Richtung von Personen, Tieren, Stromleitungen oder Oberflächengewässern. Verwenden Sie keine brennbaren Flüssigkeiten in der Nähe von Zündquellen. Halten Sie Kinder fern. Nach dem Gebrauch druckentlasten Sie das Gerät, indem Sie den roten Knopf am Kolbenmanometer ziehen.

BEDIENUNGSANLEITUNG 3275PP MESTO

CLEANER 3275PP, 3270PP, 3275PE, 3270PE PROFI PLUS 3275P, 3270P

D A CH

Gebrauchsanleitung. 6

GB IRL AUS USA NZ CDN IND

MESTO Spritzenfabrik Ernst Stockburger GmbH

Ludwigsburger Straße 71

D 71691 Freiberg/Neckar

Tel: [phone]

Fax :[phone]

E-Mail: [e-mail]

Internet: www.mesto.de

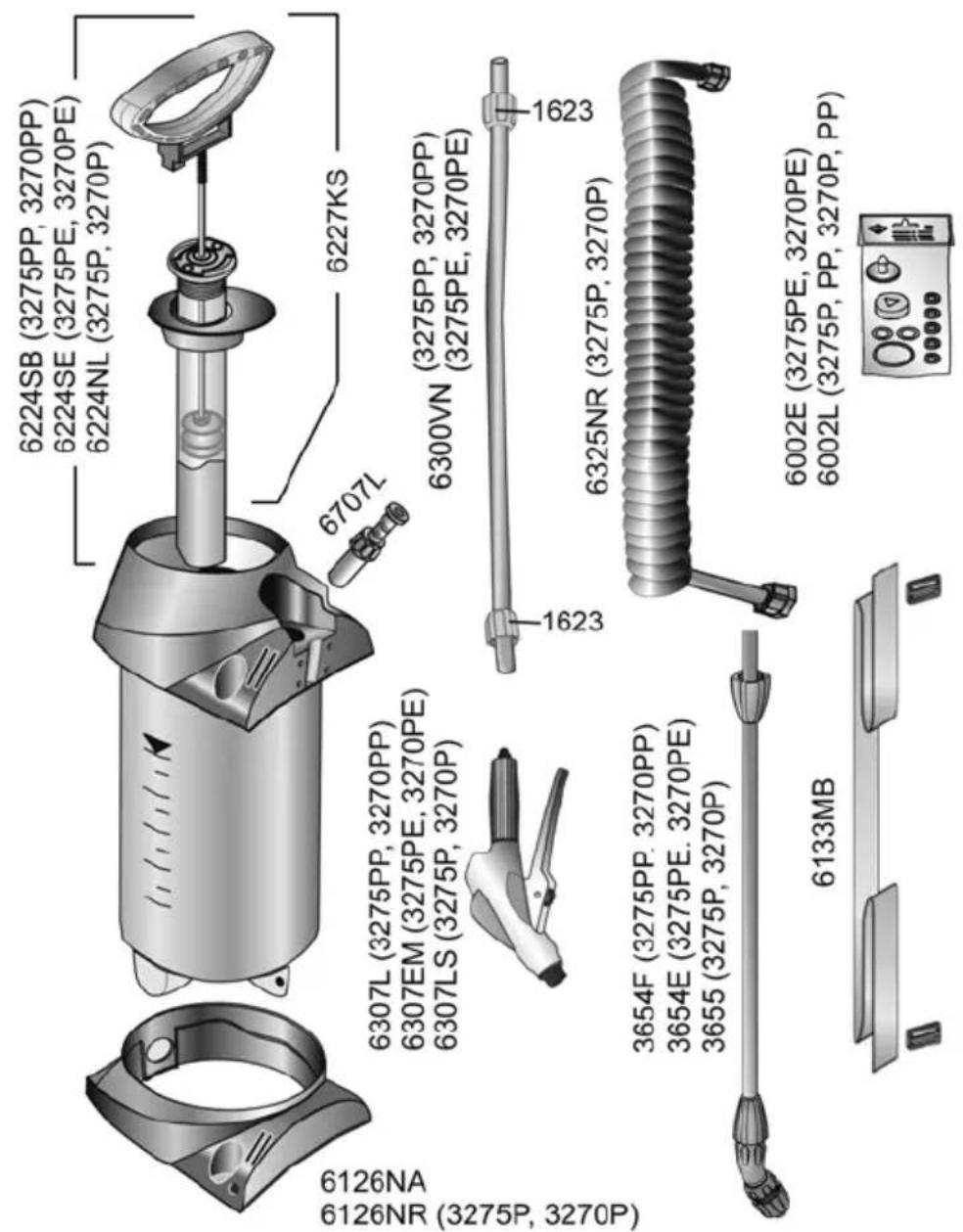

Ersatzteile Spare Parts Pièces de Rechange
Reserve-onderdelen Piezas de repuesto Pezzi di ricambio
Peças sobressalentes Varaosat Reservdelar
Reservdeler Reservedele Varuosad
Atsarginės detalės Rezerves daļas Ανταλλακτικά
CLEANER 3275PP, 3270PP, 3275PE, 3270PEPROFI PLUS 3275P, 3270P

8 9 10
11 12 13
14 15 16

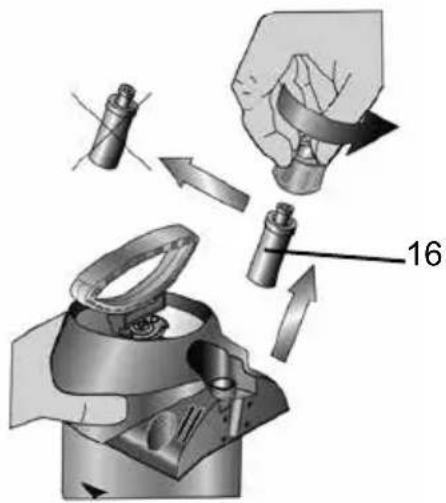

17 18
19 20
21 22

Herzlichen Glückwunsch

zu Ihrem neuen MESTO-Sprühgerät und Danke für das Vertrauen in unsere Marke. Ihre Zufriedenheit mit den Produkten und dem Service von MESTO ist uns sehr wichtig. Wir bitten um eine Rückmeldung, sollten Ihre Erwartungen nicht erfüllt sein. Unsere Adresse finden Sie auf der Titelseite dieser Gebrauchsanleitung.

Lesen Sie die Gebrauchsanleitung vor der Verwendung des Gerätes!

Bewahren Sie die Gebrauchsanleitung gut auf.

Beim Arbeiten mit dem Gerät sind besondere Sicherheitsmaßnahmen notwendig.

Verwendung

Drucksprühgeräte CLEANER 3275PP, 3270PP und PROFI PLUS 3270P, 3275P sind für das Sprühen von Reinigungs- und Desinfektionsmitteln, sowie Bauchemikalien (z. B. Tapetenlöser) vorgesehen. Drucksprühgeräte CLEANER 3275PE, 3270PE sind für das Sprühen von alkalischen Reinigungs- und Pflegemittel vorgesehen. Diese Mittel müssen vom Hersteller zur Ausbringung in Sprühgeräten freigegeben sein.

Unsachgemäße Verwendung kann zu gefährlichen Verletzungen und Umweltschäden führen.

Salpeter-, Essig- und Propionsäure dürfen nur in Konzentrationen bis 10%, Phosphor- und Schwefelsäure bis 30%, Kali- und Natronlauge bis 20% verwendet werden. Beachten Sie bei jeder Anwendung die Hinweise der Mittelhersteller. Die Sprühgeräte dürfen ausschließlich im Außenbereich oder gut durchlüfteten Räumen verwendet werden. Verwenden Sie andere Mittel nur, wenn schädliche Einwirkungen auf das Gerät und die Gefährdung von Menschen und Umwelt ausgeschlossen sind. Auf Anfrage bekommen Sie von uns eine Liste der im Sprühgerät verwendeten Werkstoffe.

Nicht geeignet für

• entzündliche Flüssigkeiten
• Säuren und Laugen (Ausnahme siehe oben)
• Netzmittel (Tenside)
• zähe, klebrige oder Rückstand bildende Flüssigkeiten (Farben, Fette)
• Flüssigkeiten mit Temperaturen über 40 °C

Unter keinen Umständen verwenden

• fremde Druckquellen ohne MESTO - Druckluftfüllventil
• zur Abflammung
• zur Lagerung und Aufbewahrung von Flüssigkeiten.

Sicherheit

Mit dem Gerät dürfen nur geschulte, gesunde und ausgeruhte Personen arbeiten. Sie sollen nicht unter dem Einfluss von Alkohol, Drogen oder Medikamenten sein. Kinder und Jugendliche dürfen das Gerät nicht benutzen. Bewahren Sie die Sprühgeräte kindersicher auf.

Halten Sie unbeteiligte Personen während des Sprühens fern. Treffen Sie Vorsorge gegen Missbrauch bei Benutzung gefährlicher Mittel.

Tragen Sie beim Umgang mit gefährlichen Stoffen geeignete Schutzkleidung, Schutzbrille und Atemschutz.

Sprühen Sie niemals auf Menschen, Tiere, elektrische Geräte und Leitungen, gegen den Wind oder in Gewässer.

Vermeiden Sie Zündquellen in der Umgebung, wenn Sie brennbare Flüssigkeiten zerstäuben.

Lassen Sie das Gerät nicht in der Sonne stehen. Stellen Sie sicher, dass das Gerät nicht über die maximale Betriebstemperatur erwärmt wird (→ Tabelle 1). Schützen Sie das Gerät vor Frost und Ammoniak.

Blasen Sie Düsen oder Ventile niemals mit dem Mund durch.

Bei Glätte, Nässe, Schnee, Eis, an Hängen und bei unebenem Gelände besteht Rutsch- und Stolpergefahr.

Reparaturen oder Veränderungen am Behälter sind nicht zulässig. Das Sicherheitsventil darf nicht unwirksam gemacht werden.

Verwenden Sie nur Ersatz- und Zubehörteile von MESTO. Für Schäden durch Verwendung von Fremdteilen übernehmen wir keine Haftung.

Beobachten Sie beim Pumpen stets das Manometer um den empfohlenen Sprühdruck (→ Tabelle 1 unten) zu halten. Nach Gebrauch und vor Wartungsarbeiten muss das Gerät drucklos sein.

Transportieren Sie die Geräte so, dass sie gegen Beschädigungen und Umkippen gesichert sind.

D A CH

Sie finden die im Text genannten Abbildungen in den Seiten 3 – 5 dieser Gebrauchsanleitung.

Lieferumfang

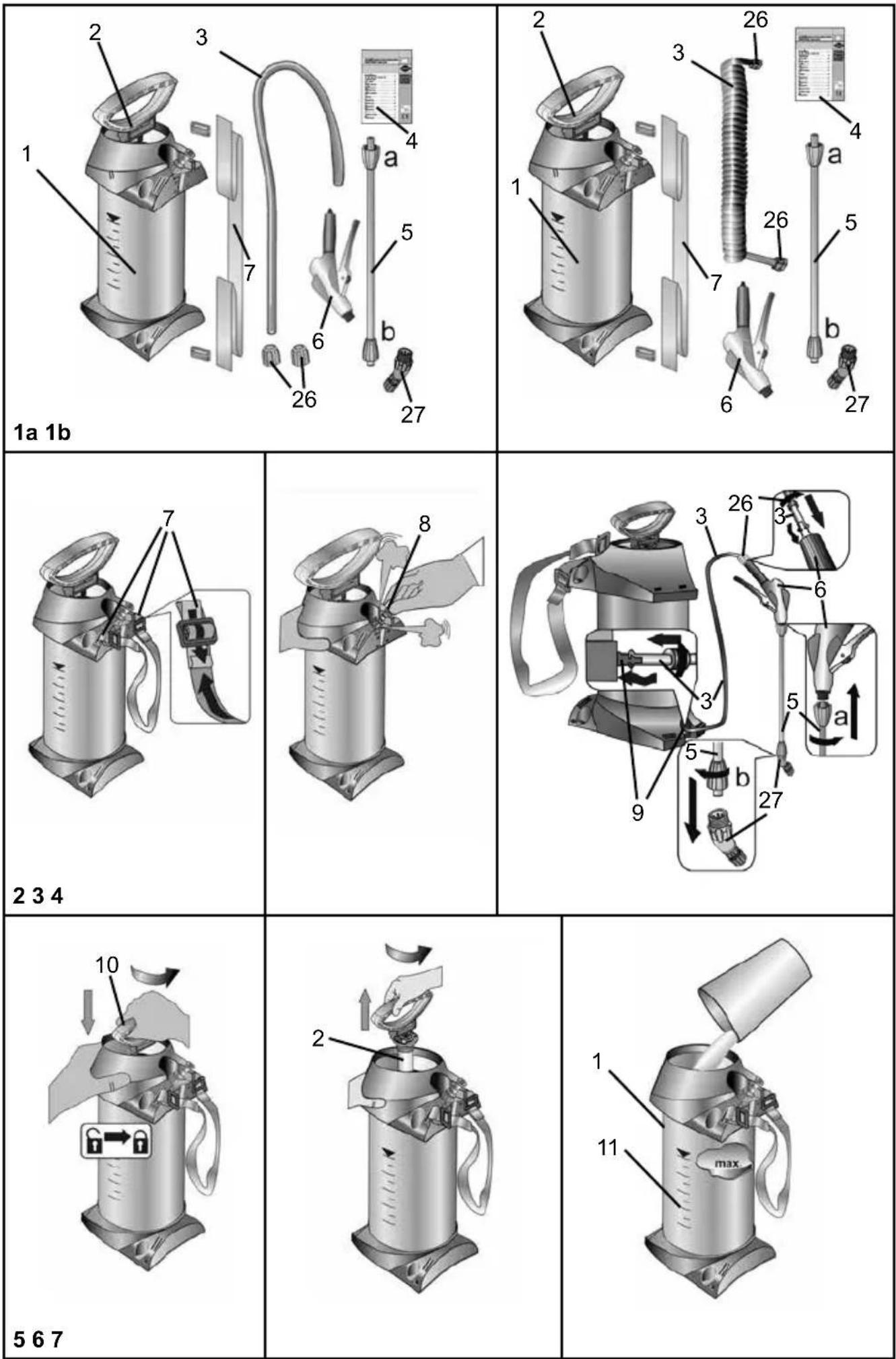

Behälter [1], Pumpe [2], Schlauch [3], Gebrauchsanleitung [4], Spritzrohr [5], Abstellventil [6],

Tragriemen [7], Bogenstück [27], Überwurfmuttern [26]. (Abb. 1a und 1b)

Technische Daten

Gerätetyp	CLEANER 3270PP, PE PROFI PLUS 3270P	CLEANER 3275PP, PE PROFI PLUS 3275P
Max. Einfüllmenge 10 l 5 l
Gesamtinhalt 12,5 l	8 l
Max. Sprühdruck	3 bar
Max. Betriebstemperatur	40 °C
Leergewicht	2,9 kg	2,6 kg
Gesamtgewicht max.	12,9 kg	7,6 kg
Behälterwerkstoff	Polyethylen
Trageweise	seitlich
Technische Restmenge	< 0,07 l
Max. Volumenstrom	1 l/min
Rückstoßkraft	< 5 N
Druckwechsel von 0 bis 3 bar	min. 5000 x

Tabelle 1

Zusammenbauen

1. Befestigen Sie den Tragriemen [7] am Behälter. (Abb. 2)
2. Stecken Sie den Schlauch [3] in die Aufnahme [9] und sichern ihn mit der Überwurfmutter [26]. (Abb. 4)
3. Schieben Sie den Schlauch [3] auf das Abstellventil [6] und sichern ihn mit der Überwurfmutter [26]. (Abb. 4)
4. Schrauben Sie das Spritzrohr [5] auf das Abstellventil [6]. (Abb. 4)
5. Schrauben Sie das Bogenstück [27] auf das Spitzrohr [5]. (Abb. 4)

Prüfen

Sichtkontrolle: Sind Behälter [1], Pumpe [2], Schlauch [3], Abstellventil [6], Kolbenmanometer [8], Spritzrohr [5] und Bogenstück [27] mit Düse unbeschädigt?

Achten Sie besonders auf die Verbindungen zwischen Behälter - Schlauch und Schlauch – Abstellventil, sowie den Zustand von Pumpengewinde und Spritzrohr.

Dichtheit: Pumpen Sie das leere Gerät auf 2 bar auf (Abb. 10).

▶ Druck darf innerhalb von 30 min. nicht mehr als 0,5 bar abfallen.

Funktion: Ziehen Sie den Kolbenmanometer [8] hoch. (Abb. 3)

▶ Druck muss entweichen.

Mit dem Feststellrad [12] lässt sich der Hebel am Abstellventil [6] ver- und entriegeln. Nach dem Verriegeln [12b] wird das unbeabsichtigte Sprühen verhindert. (Abb. 12)

▶ Entriegeln Sie ggf. das Feststellrad [12a] und betätigen das Abstellventil [6]. (Abb. 12)

▶ Abstellventil muss öffnen und schließen.

Lassen Sie beschädigte oder nicht funktionsfähige Teile sofort durch unseren Service oder von uns autorisierte Servicepartner ersetzen.

Vorbereiten

Beachten Sie die Hinweise im Kapitel „Sicherheit“.

Das Gerät muss sich in senkrechter Stellung befinden.

Beim Füllen aus einer Wasserleitung darf die Leitung oder ein Schlauch nicht in den Behälter hineinragen.

1. Ziehen Sie den roten Knopf des Kolbenmanometers [8] so lange hoch, bis der Behälter drucklos ist. (Abb. 3)
2. Drücken Sie die Kolbenstange mit Griff [10] nach unten und drehen sie gegen den Uhrzeigersinn.

▶ Kolbenstange mit Griff ist verriegelt. (Abb. 5)

1. Schrauben Sie die Pumpe [2] aus dem Behälter. (Abb. 6)

Empfehlung zum Mischen der Sprühflüssigkeit im Gerät oder zum Vormischen in einem externen Behälter: Füllen Sie 1/3 Wasser ein, dann geben Sie das Sprühmittel hinzu und füllen den Rest mit Wasser auf.

1. Füllen Sie die Sprühflüssigkeit in den Behälter [1]. (Abb. 7)
2. Kontrollieren Sie die Füllhöhe mit Hilfe der Skalierung [11] am Behälter. (Abb. 7)

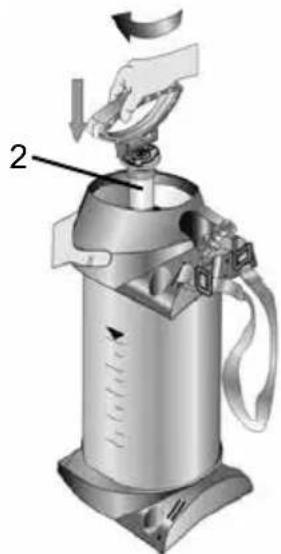

3. Schrauben Sie die Pumpe [2] in den Behälter. (Abb. 8)

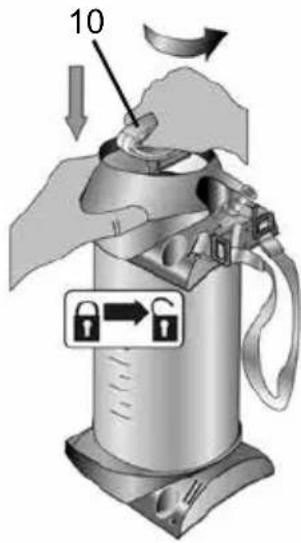

4. Drücken Sie die Kolbenstange mit Griff [10] nach unten und drehen gegen den Uhrzeigersinn.

▶ Kolbenstange mit Griff ist entriegelt. (Abb. 9)

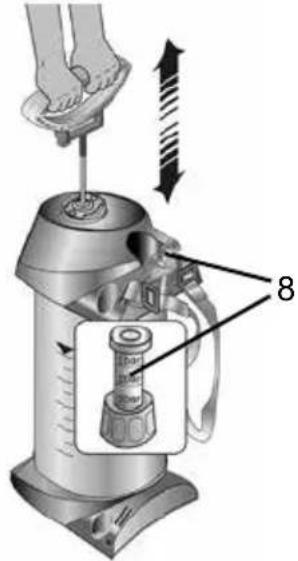

1. Erzeugen Sie den gewünschten Druck ( Tabelle 2) im Behälter (Abb. 10).

Max. Druck sollte 3 bar nicht überschreiten (roter Strich am Kolbenmanometer, Abb. 10). Wird der max. Druck überschritten, spricht das Sicherheitsventil an und lässt den Überdruck ab.
9. Drücken Sie die Kolbenstange mit Griff [10] nach unten und drehen sie gegen den Uhrzeigersinn. (Abb. 5)

▶ Kolbenstange mit Griff ist verriegelt.

Sprühen

Beachten Sie die Hinweise im Kapitel „Sicherheit“.

Betreiben Sie das Gerät nur senkrecht bzw. steil aufrecht hängend.

Vermeiden Sie die Abdrift von Sprühtröpfchen auf nicht zu behandelnde Flächen.

Achten Sie auf die Vorschriften des Mittelherstellers!

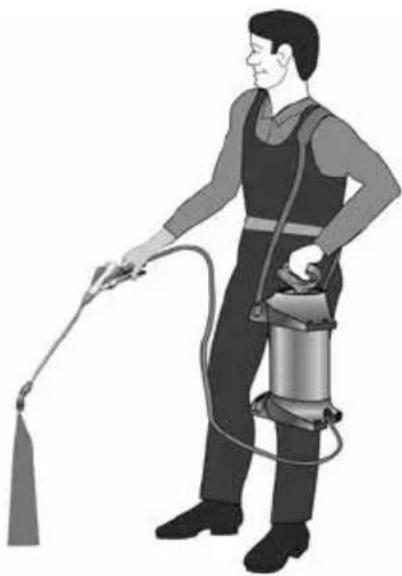

1. Hängen Sie das Gerät über die Schulter. (Abb. 11)

Um das Nachtropfen zu vermeiden, halten Sie beim ersten Sprühen das Spritzrohr nach oben und betätigen das Abstellventil so lange bis aus der Düse keine mit Luft vermischte Flüssigkeit mehr austritt.

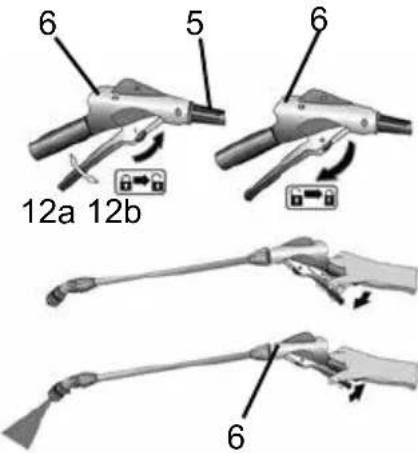

1. Entriegeln Sie ggf. das Feststellrad [12a] und betätigen das Abstellventil [6]. (Abb. 12)

▶ Die Sprühung beginnt.

1. Achten Sie auf den optimalen Sprühdruck (→ Tabelle 2) am Kolbenmanometer [8] (Abb. 10).

Sprühdruck Sprühmenge bei Flachstrahldüse (Erstausstattung)
1,5 bar 0,49 l/min
2,0 bar 0,56 l/min
3,0 bar 0,69 l/min

Tabelle 2. Abhängigkeit: Sprühmenge – Sprühdruck
4. Fällt der Sprühdruck mehr als 0,5 bar vom Optimum ab, pumpen Sie nach.

Wenn aus der Düse mit Luft vermischte Flüssigkeit austritt, ist der Behälter leer.

Nach Gebrauch

Beachten Sie die Hinweise im Kapitel „Sicherheit“. Lassen Sie niemals Sprühmittel im Gerät.

1. Ziehen Sie den roten Knopf des Kolbenmanometers [8] so lange hoch, bis der Behälter drucklos ist. (Abb. 3)
2. Verriegeln Sie die Kolbenstange mit Griff [10]. (Abb. 5)
3. Schrauben Sie die Pumpe [2] aus dem Behälter. (Abb. 6)
4. Verdünnen Sie die Restmenge zweimal hintereinander mit je 1/2 Liter Wasser und sprühen Sie diese Flüssigkeit auf die behandelte Fläche.

Sammeln und entsorgen Sie die Restmenge nach geltenden Gesetzen, Vorschriften und Regeln. Achten Sie auf die Vorschriften des Mittelherstellers!

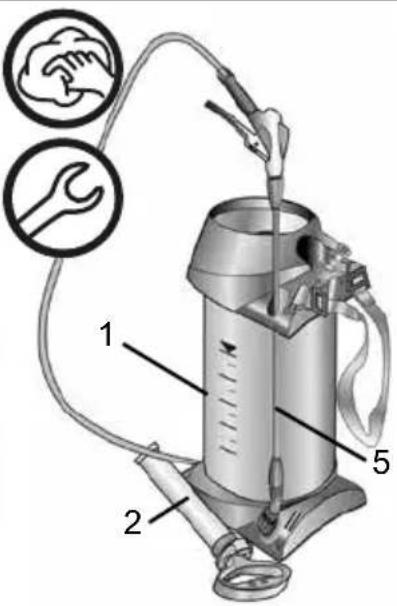

1. Wischen Sie es mit einem feuchten Tuch ab.

2. Zum Austrocknen und Lagern bewahren Sie Behälter [1] und Pumpe [2] getrennt in trockener, vor Sonnenstrahlen geschützter und frostfreier Umgebung auf (Abb. 13).

Reinigen Sie nach Gebrauch die Schutzausrüstung und sich selbst.

Wartung und Pflege

Beachten Sie die Hinweise im Kapitel „Sicherheit“.

Nach 50-maligem Gebrauch, mindestens einmal jährlich:

• Schrauben Sie die Pumpe [2] aus dem Behälter. (Abb. 6)

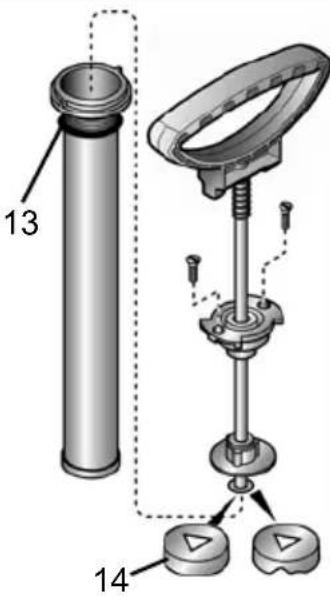

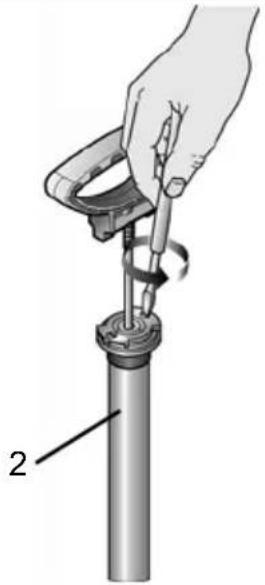

  • Bauen Sie die Pumpe [2] auseinander. (Abb. 14)

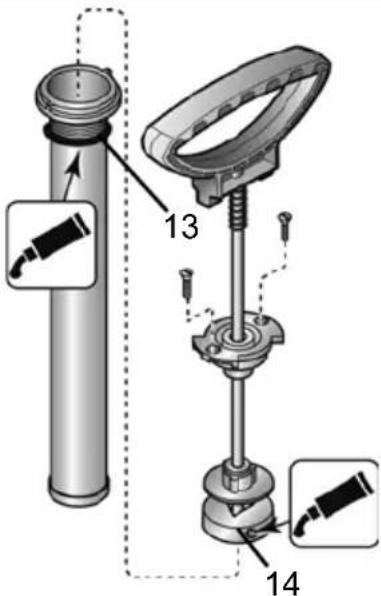

• Fetten Sie den O-Ring [13] und die Manschette [14] ein. (Abb. 15)
  • Bauen Sie die Pumpe zusammen.
• Verriegeln Sie die Kolbenstange mit Griff [10] und schrauben die Pumpe [2] in den Behälter [1] ein.

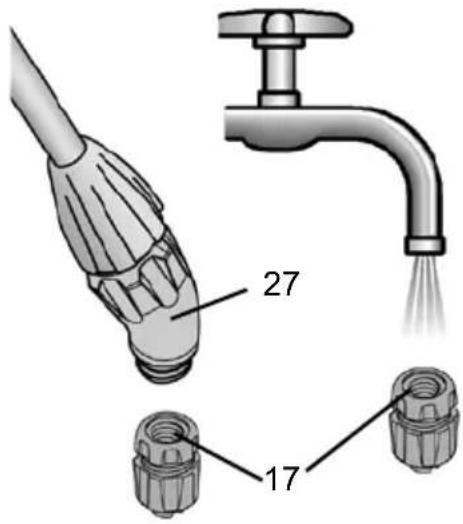

• Reinigen Sie die Düse [17] unter fließendem Wasser. (Abb. 19)

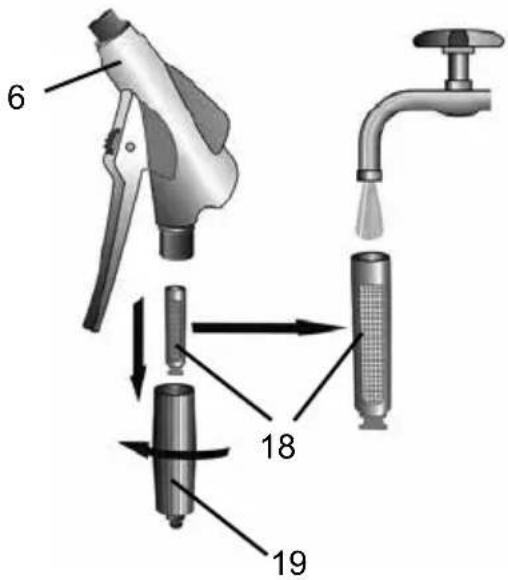

• Schrauben Sie den Handgriff [19] vom Abstellventil [6] ab.
• Entnehmen Sie den Filter [18] und reinigen ihn unter fließendem Wasser. (Abb. 20)

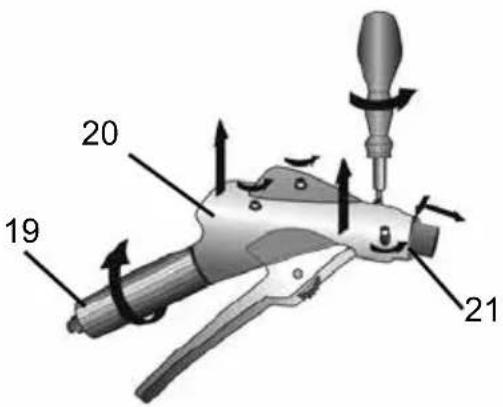

• Bauen Sie das Abstellventil [6] auseinander. (Abb. 21)

a) Ziehen Sie den Ring [21] ab.
b) Lösen Sie die 4 Schrauben und ziehen die Halbschalen [20] auseinander.

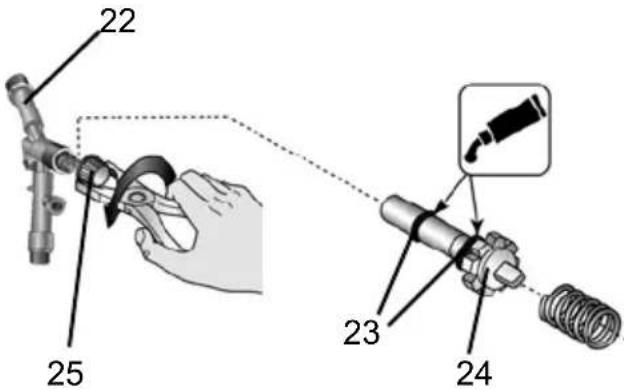

c) Schrauben Sie die Verschlusskappe [25] vom Ventilkörper [22] ab und ziehen den Druckbolzen [24] aus dem Ventilkörper [22]. (Abb. 22)

- Fetten Sie die O-Ringe [23] ein. (Abb. 22)

- Bauen Sie das Abstellventil [6] zusammen.

Beachten Sie die gesetzlichen Unfallverhütungsvorschriften Ihres Landes und überprüfen Sie das Gerät regelmäßig. Sollte es keine speziellen Regeln geben, empfehlen wir alle 2 Jahre eine äußere und alle 5 Jahre eine innere Prüfung durch einen Sachkundigen durchzuführen. Gerne stellen wir Ihnen einen Prüfplan in deutsch oder englisch zur Verfügung.

Störungen

Verwenden Sie nur Ersatz- und Zubehörteile von MESTO ( Abb. auf Seite 2).

Störung Ursache Abhilfe
Im Gerät baut sich kein Druck auf.	Pumpe nicht festgeschraubt.	Pumpe fest einschrauben.
	O-Ring [13] an der Pumpe defekt. (Abb. 15)	O-Ring tauschen.
	Manschette [14] defekt. (Abb. 16)	Manschette tauschen.

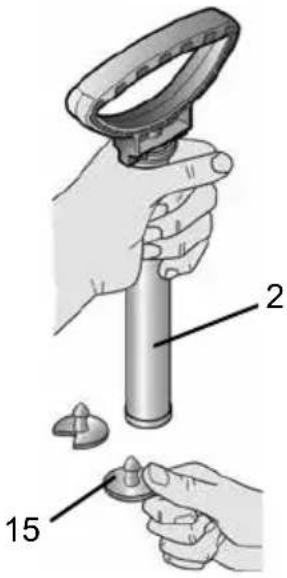

Flüssigkeit dringt aus der Pumpe.	Ventilscheibe [15] verschmutzt oder defekt. (Abb. 17)	Ventilscheibe reinigen oder austauschen.
Kolbenmanometer zeigt keinen Behälterdruck an, Sicherheitsventil bläst zu früh ab.	Kolbenmanometer [16] defekt. (Abb. 18)	Kolbenmanometer austauschen.
Düse sprüht nicht, Druck ist jedoch vorhanden.	Düse [17] (Abb. 19) oder / und Filter [18] (Abb. 20) verstopft.	Filter oder / und Düse reinigen.
Abstellventil schließt nicht.	O-Ringe [23] des Druck-bolzens [24] nicht gefettet / geschmiert. (Abb. 22)	O-Ring des Druckbolzens fetten (Abstellventil auseinanderbau- en → Kapitel „Wartung und Pflege“)
Flüssigkeit tritt ohne Betätigung des Hebels aus.	O-Ringe [23] oder Druck-bolzen [24] defekt. (Abb. 22)	O-Ring oder Druckbolzen erneuern.

Kontaktadresse für weitere Infos → Titelseite.

Garantie

Wir garantieren, dass ab dem Zeitpunkt des Ersterwerbs für den Zeitraum der jeweilig gültigen gesetzlichen Gewährleistungspflicht (max. 3 Jahre) dieses Gerät keine Material- und Verarbeitungsfehler aufweist. Sollten sich während der Garantiezeit Mängel herausstellen, wird MESTO oder der Distributor in Ihrem Land ohne Berechnung der Arbeits- und Materialkosten das Gerät reparieren oder (nach Ermessen von MESTO) es selbst oder seine schadhaften Teile ersetzen.

In so einem Fall bitten wir um unverzügliche Kontaktaufnahme mit uns. Wir benötigen die Rechnung oder den Kaufbeleg über den Erwerb des Gerätes.

Ausgenommen von der Garantie sind Verschleißteile (Dichtungen, O-Ringe, Manschette usw.) und Defekte, die auf Grund unsachgemäßen Gebrauchs und höherer Gewalt aufgetreten sind.

CE- Konformitätserklärung

gemäß EG-Richtlinie Maschinen 2006/42/EG, Anhang II, Nr. 1A.

Wir, die

MESTO Spritzenfabrik Ernst Stockburger GmbH

Ludwigsburger Straße 71, D-71691 Freiberg

erklären in alleiniger Verantwortung, dass die Drucksprühgeräte der Baureihen 3275, 3270, in der gelieferten Ausführung allen einschlägigen Bestimmungen der Richtlinie 2006/42/EG entsprechen.

Ferner entsprechen die Geräte der Richtlinie 2014/68/EU für Druckgeräte.

Rolf Rehkugler ist bevollmächtigt die technischen Unterlagen zusammenzustellen.

Freiberg, 25.04.2016

Bernd Stockburger – Geschäftsführer –

MESTO Spritzenfabrik Ernst Stockburger GmbH

Ludwigsburger Straße 71, D-71691 Freiberg

MESTO Spritzenfabrik Ernst Stockburger GmbH

Ludwigsburger Straße 71, D-71691 Freiberg

Freiberg, le 25.04.2016

MESTO Spritzenfabrik Ernst Stockburger GmbH

Ludwigsburger Straße 71, D -71691 Freiberg

MESTO Spritzenfabrik Ernst Stockburger GmbH

Ludwigsburger Straße 71, D-71691 Freiberg

MESTO Spritzenfabrik · Ernst Stockburger GmbH

Ludwigsburger Straße 71, D-71691 Freiberg

Freiberg, 25.04.2016

Bernd Stockburger – Gerente –

Me, MESTO Spritzenfabrik Ernst Stockburger GmbH

Ludwigsburger Straße 71, D-71691 Freiberg

Freiberg, 25.04.2016 Bernd Stockburger

Toimitusjohtaja

Grattis

Freiberg, 25.04.2016

Administrerende

direktør –

Tillykke

Freiberg, 25.04.2016 Bernd Stockburger

0117

Freiberg, 25.04.2016

Bernd Stockburger

0117

- ärijuht -

Mes, MESTO Spritzenfabrik Ernst Stockburger GmbH

Ludwigsburger Straße 71, D-71691 Freiberg

MESTO Spritzenfabrik Ernst Stockburger GmbH

Ludwigsburger Straße 71, D-71691 Freiberg,

Freiberg, 25.04.2016
