BEDIENUNGSANLEITUNG BD 4325 C Bp Pack Kärcher

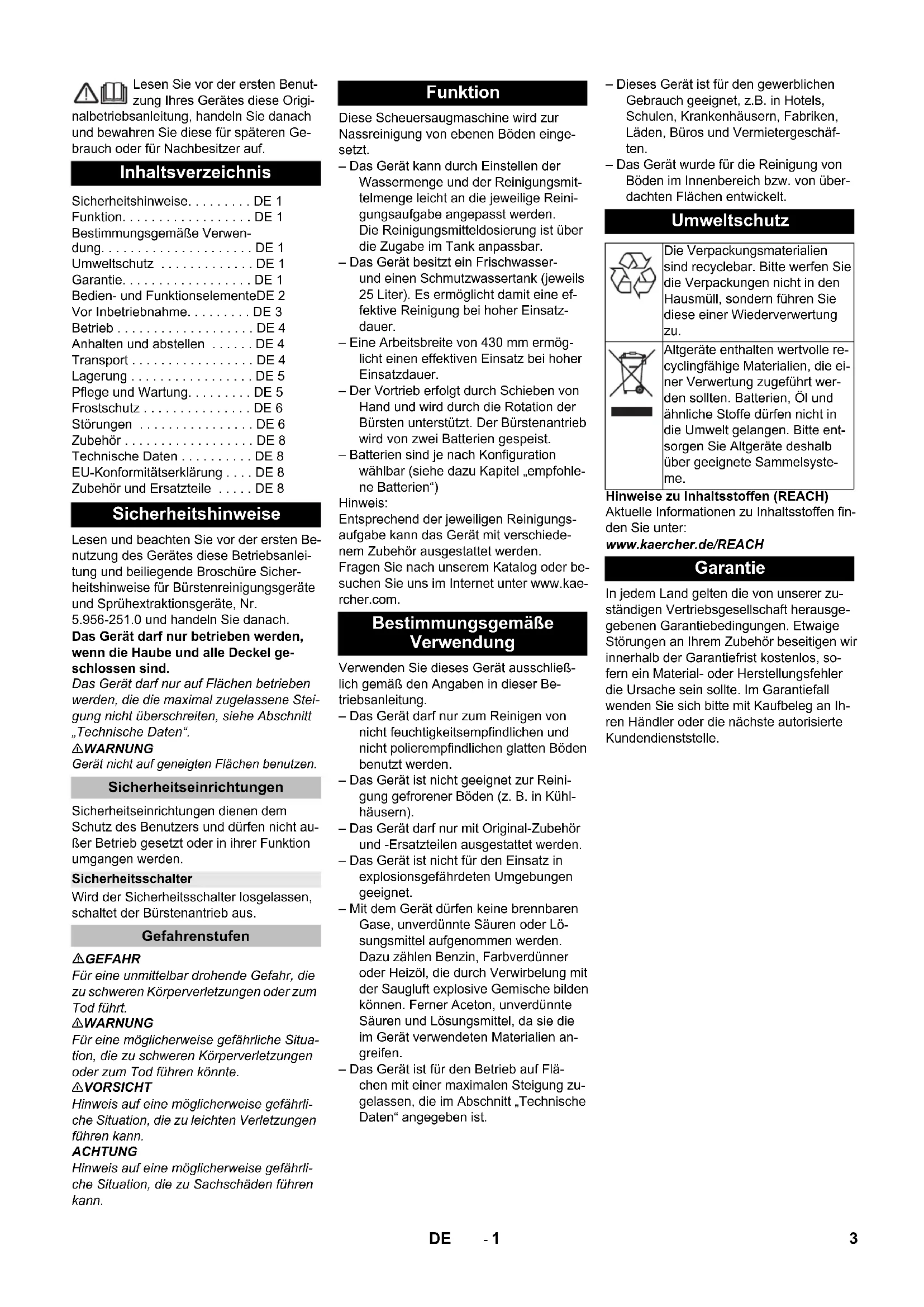

59657050 04/19 Deutsch 3 English 11 Français 19 Italiano 27 Nederlands 35 Español 43 Português 51 Dansk 59 Norsk 67 Svenska 75 Suomi 83 Ελληνικά 91 Türkçe 99 Русский 107 Magyar 116 Čeština 124 Slovenščina 132 Polski 140 Româneşte 148 Slovenčina 156 Hrvatski 164 Srpski 172 Български 180 Eesti 188 Latviešu 196 Lietuviškai 204 Українська 212 Indonesia 220 中文 228 ไทย 2352- 1 Lesen Sie vor der ersten Benut- zung Ihres Gerätes diese Origi- nalbetriebsanleitung, handeln Sie danach und bewahren Sie diese für späteren Ge- brauch oder für Nachbesitzer auf. Lesen und beachten Sie vor der ersten Be- nutzung des Gerätes diese Betriebsanlei- tung und beiliegende Broschüre Sicher- heitshinweise für Bürstenreinigungsgeräte und Sprühextraktionsgeräte, Nr. 5.956-251.0 und handeln Sie danach. Das Gerät darf nur betrieben werden, wenn die Haube und alle Deckel ge- schlossen sind. Das Gerät darf nur auf Flächen betrieben werden, die die maximal zugelassene Stei- gung nicht überschreiten, siehe Abschnitt „Technische Daten“. 몇 WARNUNG Gerät nicht auf geneigten Flächen benutzen. Sicherheitseinrichtungen dienen dem Schutz des Benutzers und dürfen nicht au- ßer Betrieb gesetzt oder in ihrer Funktion umgangen werden. Wird der Sicherheitsschalter losgelassen, schaltet der Bürstenantrieb aus. GEFAHR Für eine unmittelbar drohende Gefahr, die zu schweren Körperverletzungen oder zum Tod führt. 몇 WARNUNG Für eine möglicherweise gefährliche Situa- tion, die zu schweren Körperverletzungen oder zum Tod führen könnte. 몇 VORSICHT Hinweis auf eine möglicherweise gefährli- che Situation, die zu leichten Verletzungen führen kann. ACHTUNG Hinweis auf eine möglicherweise gefährli- che Situation, die zu Sachschäden führen kann. Diese Scheuersaugmaschine wird zur Nassreinigung von ebenen Böden einge- setzt. – Das Gerät kann durch Einstellen der Wassermenge und der Reinigungsmit- telmenge leicht an die jeweilige Reini- gungsaufgabe angepasst werden. Die Reinigungsmitteldosierung ist über die Zugabe im Tank anpassbar. – Das Gerät besitzt ein Frischwasser- und einen Schmutzwassertank (jeweils 25 Liter). Es ermöglicht damit eine ef- fektive Reinigung bei hoher Einsatz- dauer. – Eine Arbeitsbreite von 430 mm ermög- licht einen effektiven Einsatz bei hoher Einsatzdauer. – Der Vortrieb erfolgt durch Schieben von Hand und wird durch die Rotation der Bürsten unterstützt. Der Bürstenantrieb wird von zwei Batterien gespeist. – Batterien sind je nach Konfiguration wählbar (siehe dazu Kapitel „empfohle- ne Batterien“) Hinweis: Entsprechend der jeweiligen Reinigungs- aufgabe kann das Gerät mit verschiede- nem Zubehör ausgestattet werden. Fragen Sie nach unserem Katalog oder be- suchen Sie uns im Internet unter www.kae- rcher.com. Verwenden Sie dieses Gerät ausschließ- lich gemäß den Angaben in dieser Be- triebsanleitung. – Das Gerät darf nur zum Reinigen von nicht feuchtigkeitsempfindlichen und nicht polierempfindlichen glatten Böden benutzt werden. – Das Gerät ist nicht geeignet zur Reini- gung gefrorener Böden (z. B. in Kühl- häusern). – Das Gerät darf nur mit Original-Zubehör und -Ersatzteilen ausgestattet werden. – Das Gerät ist nicht für den Einsatz in explosionsgefährdeten Umgebungen geeignet. – Mit dem Gerät dürfen keine brennbaren Gase, unverdünnte Säuren oder Lö- sungsmittel aufgenommen werden. Dazu zählen Benzin, Farbverdünner oder Heizöl, die durch Verwirbelung mit der Saugluft explosive Gemische bilden können. Ferner Aceton, unverdünnte Säuren und Lösungsmittel, da sie die im Gerät verwendeten Materialien an- greifen. – Das Gerät ist für den Betrieb auf Flä- chen mit einer maximalen Steigung zu- gelassen, die im Abschnitt „Technische Daten“ angegeben ist. – Dieses Gerät ist für den gewerblichen Gebrauch geeignet, z.B. in Hotels, Schulen, Krankenhäusern, Fabriken, Läden, Büros und Vermietergeschäf- ten. – Das Gerät wurde für die Reinigung von Böden im Innenbereich bzw. von über- dachten Flächen entwickelt. Hinweise zu Inhaltsstoffen (REACH) Aktuelle Informationen zu Inhaltsstoffen fin- den Sie unter: www.kaercher.de/REACH In jedem Land gelten die von unserer zu- ständigen Vertriebsgesellschaft herausge- gebenen Garantiebedingungen. Etwaige Störungen an Ihrem Zubehör beseitigen wir innerhalb der Garantiefrist kostenlos, so- fern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an Ih- ren Händler oder die nächste autorisierte Kundendienststelle. Inhaltsverzeichnis Sicherheitshinweise... DE 1 Funktion... DE 1 Bestimmungsgemäße Verwen- dung... DE 1 Umweltschutz ... DE 1 Garantie... DE 1 Bedien- und FunktionselementeDE 2 Vor Inbetriebnahme... DE 3 Betrieb ... DE 4 Anhalten und abstellen ... DE 4 Transport ... DE 4 Lagerung ... DE 5 Pflege und Wartung... DE 5 Frostschutz ... DE 6 Störungen ... DE 6 Zubehör ... DE 8 Technische Daten ... DE 8 EU-Konformitätserklärung ... DE 8 Zubehör und Ersatzteile ... DE 8 Sicherheitshinweise Sicherheitseinrichtungen Sicherheitsschalter Gefahrenstufen Funktion Bestimmungsgemäße Verwendung Umweltschutz Die Verpackungsmaterialien sind recyclebar. Bitte werfen Sie die Verpackungen nicht in den Hausmüll, sondern führen Sie diese einer Wiederverwertung zu. Altgeräte enthalten wertvolle re- cyclingfähige Materialien, die ei- ner Verwertung zugeführt wer- den sollten. Batterien, Öl und ähnliche Stoffe dürfen nicht in die Umwelt gelangen. Bitte ent- sorgen Sie Altgeräte deshalb über geeignete Sammelsyste- me. Garantie 3DE- 2 1 Flusensieb 2 Sicherheitsschalter 3 Batterie * 4 Ablassschlauch Schmutzwasser mit Dosiereinrichtung 5 Halteschiene für Homebase 6Schwimmer 7 Frischwassertank 8 Verschluss Frischwassertank 9 Reinigungskopf 10 Scheibenbürste 11 Einfüllöffnung Frischwassertank 12 Bügel Bürstenwechsel 13 Schmutzwassertank 14 Pedal Transportfahrwerk 15 Füllstandsanzeige Frischwasser 16 Drehgriff zum Neigen des Saugbalkens 17 Höhenverstellung Saugbalken * 18 Flügelmuttern zum Befestigen des Saugbalkens 19 Saugbalken * 20 Saugschlauch 21 Regulierknopf Wassermenge 22 Batteriestecker 23 Hebel Saugbalkenabsenkung 24 Bedienpult 25 Schubbügel 26 Abstellfläche für Reinigungsset „Home- base Box“ 27 Deckel Schmutzwassertank

• nicht im Lieferumfang – Bedienelemente für den Reinigungs- prozess sind gelb. – Bedienelemente für die Wartung und den Service sind hellgrau. Bedien- und Funktionselemente Farbkennzeichnung 4 DE- 3 1OFF Gerät ist ausgeschaltet. 2 Normal-Modus Boden nass reinigen und Schmutzwas- ser aufsaugen. 3 Intensiv-Modus Boden nass reinigen und Reinigungs- mittel einwirken lassen. 4 Saug-Modus Schmutzflotte aufsaugen. 5 Programmwahlschalter 6 Display ** Option Schrauben aus dem mittleren Brett der Palette herausschrauben. Gerät am Schubbügel nach unten drü- cken und mittleres Brett herausziehen. Klötze vor und neben den Rädern ent- fernen. Gerät am Schubbügel herunterdrücken und vorwärts bis zum Rand der Palette schieben. Gerät von der Palette heben und auf den Boden stellen. Batterien einbauen (siehe „Pflege und Wartung / Batterien einsetzen und anschließen“). Wir empfehlen die Verwendung unserer Batterien wie im Kapitel „Pflege und War- tung/Empfohlene Batterien“ aufgeführt. Hinweis: Das Gerät verfügt über einen Tiefentla- dungsschutz, d. h., wird das noch zulässige Mindestmaß an Kapazität erreicht, so wird der Bürstenmotor und die Turbine ausge- schaltet. Gerät direkt zur Ladestation fahren, da- bei Steigungen vermeiden. GEFAHR Verletzungsgefahr durch elektrischen Schlag. Netzspannung und Absicherung auf dem Typenschild des Gerätes beach- ten. Die Ladezeit beträgt im Durchschnitt ca. 10-15 Stunden. Das Gerät kann während des Ladevor- gangs nicht benutzt werden. GEFAHR Explosionsgefahr Vor dem Laden wartungsarmer Batterien Schmutzwassertank abnehmen (siehe Ka- pitel „Wartung und Pflege/Wartungsarbei- ten/Schmutzwassertank abnehmen“). Da- dadurch wird die Ansammlung gefährlicher Gase während des Ladevorgangs unter dem Tank vermieden. ACHTUNG Beschädigungsgefahr. Gerät bei abge- nommenem Tank nicht mit Wasser reini- gen. 1 Batteriestecker, Geräteseite 2 Batteriestecker, Batterieseite Geräteseitigen Batteriestecker abzie- hen. ACHTUNG Beschädigungsgefahr! – Ladegerät nicht mit dem geräteseitigen Batteriestecker verbinden. – Nur zum eingebauten Batterietyp pas- sendes Ladegerät verwenden: Hinweis: Betriebsanleitung des Ladege- rätherstellers lesen und insbesondere die Sicherheitshinweise beachten! Batterieseitigen Batteriestecker mit dem Ladegerät verbinden. Netzstecker des Ladegeräts in Steck- dose stecken. Ladevorgang nach den Angaben in der Betriebsanleitung des Ladegerätes ausführen.

Geräteseitigen Batteriestecker mit bat- terieseitigerm Batteriestecker verbin- den. 몇 WARNUNG Verätzungsgefahr! – Nachfüllen von Wasser im entladenen Zustand der Batterie kann zu Säure- austritt führen. – Beim Umgang mit Batteriesäure Schutzbrille benutzen und Vorschriften beachten, um Verletzungen und die Zerstörung von Kleidung zu verhindern.

Eventuelle Säurespritzer auf Haut oder Kleidung sofort mit viel Wasser ausspü- len. ACHTUNG Beschädigungsgefahr! – Zum Nachfüllen der Batterien nur destil- liertes oder entsalztes Wasser (EN 50272-T3) verwenden. – Keine Fremdzusätze (so genannte Auf- besserungsmittel) verwenden, sonst er- lischt jede Garantie. – Batterien nur durch den gleichen Batte- rietyp ersetzen. Saugbalken so in Saugbalkenaufhän- gung einsetzen, dass das Formblech über der Aufhängung liegt. Flügelmuttern festziehen. Saugschlauch aufstecken. Bedienpult Symbole auf dem Gerät Batteriestecker Verzurrpunkt Mopphalter ** Füllstand Frischwasser- tank 25% Bügel Bürstenwechsel Hebel Saugbalkenab- senkung Ablassöffnung Frisch- wassertank Ablassschlauch Schmutzwasser Transportfahrwerk 1: Transport 0: Betrieb Vor Inbetriebnahme Abladen Batterien einbauen Verwendung Batterien anderer Hersteller Batterie laden Ladevorgang Batterietyp Batteriesatz 24 V Ladegerät 6.654-093.0 4.035-447.0 6.654-329.0 6.654-290.0 4.035-990.0 6.654-332.0 Wartungsarme Batterien (Nassbatterien) Saugbalken montieren 5DE- 4 GEFAHR Verletzungsgefahr! Bei Gefahr Sicherheitsschalter/Fahrhebel loslassen. Verschluss Frischwassertank öffnen.

Frischwasser (maximal 60 °C) bis zur Un- terkante des Einfüllstutzens einfüllen.

Verschluss Frischwassertank schließen. 몇 WARNUNG Beschädigungsgefahr. Nur empfohlene Reinigungsmittel verwenden. Für andere Reinigungsmittel trägt der Betreiber das er- höhte Risiko hinsichtlich der Betriebssi- cherheit und Unfallgefahr. Nur Reinigungsmittel verwenden, die frei von Lösungsmitteln, Salz- und Flusssäure sind. Sicherheitshinweise auf den Reinigungs- mitteln beachten. Hinweis: Keine stark schäumenden Reinigungsmit- tel verwenden. Empfohlene Reinigungsmittel: Reinigungsmittel in den Frischwasser- tank zugeben. Hinweis: Bei leerem Frischwassertank arbeitet der Reinigungskopf ohne Flüssigkeitszufuhr weiter. Wassermenge entsprechend der Ver- schmutzung des Bodenbelages am Re- gulierknopf einstellen. Hinweis: Erste Reinigungsversuche mit geringer Wassermenge durchführen. Wassermen- ge Schritt für Schritt erhöhen, bis das ge- wünschte Reinigungsergebnis erreicht ist. Zur Verbesserung des Absaugergebnisses auf gefliesten Belägen kann der Saugbalken um bis zu 5° Schräglage verdreht werden. Flügelschrauben lösen. Saugbalken drehen. Flügelschrauben anziehen. Bei ungenügendem Absaugergebnis kann die Neigung des geraden Saugbalkens ge- ändert werden. Drehgriff zum Neigen des Saugbalkens verstellen. Mit der Höhenverstellung wird die Biegung der Sauglippen beim Kontakt mit dem Bo- den beeinflusst. Drehgriffe der Höhenverstellung ver- suchsweise verstellen, bis das beste Absaugergebnis erreicht wird. ACHTUNG Beschädigungsgefahr für Bodenbelag. Ge- rät nicht auf der Stelle betreiben. Pedal für Transportfahrwerk nach un- ten schwenken. Programmwahlschalter auf gewünsch- tes Reinigungsprogramm drehen.

Hebel herausziehen und nach unten be- wegen; der Saugbalken wird abgesenkt. Hinweis: – Zum Reinigen von gefliesten Böden ge- raden Saugbalken so einstellen, dass nicht im rechten Winkel zu den Fugen gereinigt wird. – Zur Verbesserung des Absaugergeb- nisses können Schräglage und Nei- gung des Saugbalkens eingestellt wer- den (siehe „Saugbalken einstellen“). – Ist der Schmutzwassertank voll, schließt der Schwimmer die Saugöff- nung und die Saugturbine läuft mit er- höhter Drehzahl. In diesem Fall Saugen ausschalten und zum Entleeren des Schmutzwassertanks fahren. Sicherheitsschalter loslassen. Programmwahlschalter auf Saugen stellen. Kurz vorwärts fahren und Restwasser- menge absaugen. Saugbalken anheben. Gegebenenfalls Batterie laden. 몇 WARNUNG Örtliche Vorschriften zur Abwasserbehand- lung beachten. Ablassschlauch aus Halterung nehmen und über einer geeigneten Sammelein- richtung absenken. Dosiereinrichtung zusammendrücken oder knicken. Deckel der Dosiereinrichtung öffnen. Schmutzwasser ablassen - durch Druck oder Knickung Wassermenge re- gulieren. Schmutzwassertank mit klarem Wasser ausspülen. Verschluss Frischwassertank ab- schrauben. GEFAHR Verletzungsgefahr! Das Gerät darf zum Auf- und Abladen nur auf Steigungen bis zum Maximalwert (siehe „Technische Da- ten“) betrieben werden. Langsam fahren. 몇 VORSICHT Verletzungs- und Beschädigungsgefahr! Gewicht des Gerätes beim Transport be- achten. Pedal für Transportfahrwerk anheben. Gerät am Schubbügel schieben. Betrieb Betriebsstoffe einfüllen Frischwasser Reinigungsmittel Anwendung Reinigungs- mittel Unterhaltsreinigung aller wasserbeständigen Böden RM 746 RM 780 Unterhaltsreinigung von glänzenden Oberflächen (z. B. Granit) RM 755 es Unterhaltsreinigung und Grundreinigung von Indust- riefußböden RM 69 ASF Unterhaltsreinigung und Grundreinigung von Fein- steinzeugfliesen RM 753 Unterhaltsreinigung von Fliesen im Sanitärbereich RM 751 Reinigung und Desinfektion im Sanitärbereich RM 732 Entschichtung aller alkali- beständigen Böden (z. B. PVC) RM 752 Entschichtung von Lino- leumböden RM 754 Wassermenge einstellen Saugbalken einstellen Schräglage Neigung Höhe Reinigen Saugbalken absenken Anhalten und abstellen Schmutzwasser ablassen Frischwasser ablassen Transport 6 DE- 5 Beim Transport in Fahrzeugen Gerät nach den jeweils gültigen Richtlinien gegen Rutschen und Kippen sichern.몇 VORSICHTVerletzungs- und Beschädigungsgefahr! Gewicht des Gerätes bei Lagerung beach- ten. Dieses Gerät darf nur in Innenräumen gela-gert werden. GEFAHRVerletzungsgefahr! Vor allen Arbeiten am Gerät Programmwahlschalter auf „OFF“ stellen und Netzstecker des Ladegerätes ziehen.Batteriestecker an der Maschine abziehen. Schmutzwasser und restliches Frisch-wasser ablassen und entsorgen.ACHTUNGBeschädigungsgefahr. Gerät nicht mit Wasser abspritzen und keine aggressiven Reinigungsmittel verwenden. Schmutzwasser ablassen. Schmutzwassertank mit klarem Wasser ausspülen. Gerät außen mit feuchtem, in milder Waschlauge getränktem Lappen reini- gen. Flusensieb prüfen, bei Bedarf reinigen. Sauglippen und Abstreiflippen säubern, auf Verschleiß prüfen und bei Bedarf austauschen. Bürste auf Verschleiß prüfen, bei Be-darf austauschen (siehe „Wartungsar-beiten“). Batterie laden:Ist der Ladezustand unter 50%, Batterie vollständig und ohne Unterbrechung aufladen.Ist der Ladezustand über 50%, Batterie nur nachladen, wenn bei nächster Be-nutzung die volle Betriebsdauer benö-tigt wird. Bei regelmäßiger Benutzung Batterie mindestens einmal wöchentlich voll-ständig und ohne Unterbrechung aufla- den. Batteriepole auf Oxidation prüfen, bei Bedarf abbürsten. Auf festen Sitz der Verbindungskabel achten. Dichtungen zwischen Schmutzwasser-tank und Deckel reinigen und auf Dich-tigkeit prüfen, bei Bedarf austauschen. Sieb reinigen. Bei nicht-wartungsfreien Batterien, Säuredichte der Zellen überprüfen. Bei längerer Stillstandszeit Gerät nur mit vollständig aufgeladenen Batterien abstellen. Mindestens monatlich Batte-rie erneut vollständig aufladen. Vorgeschriebene Inspektion durch Kundendienst durchführen lassen.1 Abdeckung2 Deckel Abdeckung öffnen. Deckel im Uhrzeigersinn drehen und abnehmen. Darunter liegendes Sieb herausneh-men und reingen. Sieb einsetzen. Deckel aufsetzen und durch Drehen gegen den Uhrzeigersinn verriegeln Abdeckung schließen.1 Verschleißmarke2 SauglippeDie Sauglippen müssen ausgetauscht oder gewendet werden, wenn sie bis zur Ver-schleißmarke abgenützt sind. Saugbalken abnehmen. Sterngriffe herausschrauben. Kunststoffteile abziehen. Sauglippen abziehen. Neue oder gewendete Sauglippen ein-schieben. Kunststoffteile aufschieben. Sterngriffe einschrauben und festzie- hen. Gerät am Schubbügel nach unten drü-cken damit der Reinigungskopf ange-hoben wird. Pedal Bürstenwechsel über den Wider-stand hinaus nach unten drücken. Gerät nach hinten wegziehen, damit die Scheibenbürste zugänglich wird. Neue Scheibenbürste vor dem Gerät auf den Boden legen. Gerät mit angehobenem Reinigungs-kopf über die neue Scheibenbürste fah-ren und Reinigungskopf absenken.Die Bürste rastet im Antrieb ein. Schmutzwasser ablassen. Schmutzwassertank abheben und zur Seite stellen.Beachten Sie beim Umgang mit Batterien unbedingt folgende Warnhinweise: Lagerung Pflege und Wartung Wartungsplan Nach jedem BetriebWöchentlichMonatlichJährlich Wartungsarbeiten Sieb reinigenSauglippen austauschen oder wenden

Scheibenbürste austauschenSchmutzwassertank abnehmen Batterien Hinweise auf der Batterie, in der Gebrauchsanweisung und in der Fahrzeugbetriebsanleitung beach- ten Augenschutz tragen 7DE- 6 GEFAHR Explosionsgefahr. Keine Werkzeuge oder Ähnliches auf die Batterie, d.h. auf Endpole und Zellenverbinder legen. Verletzungsgefahr. Wunden niemals mit Blei in Berührung bringen. Nach der Arbeit an Batterien immer die Hände reinigen. Das Gerät benötigt 2 Batterien

Komplett-Set (24 V/76 Ah) inkl. An- schlusskabel, Bestell-Nr. 4.035-447.0

Komplett-Set (24 V/80 Ah) inkl. An- schlusskabel, Bestell-Nr. 4.035-990.0 Schmutzwasser ablassen. Schmutzwassertank abheben und zur Seite stellen. Batteriestecker abziehen. Batterie 6.654-093.0 Batterie 6.654-290.0 1 Abstandshalter Batterien wie oben gezeigt in das Gerät setzen. Abstandshalter auf der im Bild angege- benen Seite zwischen Batterien und Gerät einstecken. 몇 VORSICHT Beim Aus- und Einbau der Batterien kann der Stand der Maschine instabil werden, auf sicheren Stand achten. Pole mit dem beiliegenden Verbin- dungskabel verbinden. Mitgeliefertes Anschlusskabel an die noch freien Batteriepole (+) und (-) klemmen. ACHTUNG Bei Vertauschen der Polarität (Plus- und Minuspol) wird die Steuerelektronik zer- stört. Auf richtige Polung achten. Schmutzwassertank auf das Gerät set- zen. Hinweis: Vor Inbetriebnahme des Gerätes Batterien aufladen. Siehe dazu im Abschnitt „Batterien laden“. Programmwahlschalter auf „OFF“ stel- len. Batteriestecker abziehen. Schmutzwassertank abheben und zur Seite stellen. Kabel vom Minuspol der Batterie ab- klemmen. Restliche Kabel von den Batterien ab- klemmen. Halteklötze oder Schaumstoffteile ab- ziehen. 몇 VORSICHT Beim Aus- und Einbau der Batterien kann der Stand der Maschine instabil werden, auf sicheren Stand achten. Batterien herausnehmen. Verbrauchte Batterien gemäß den gel- tenden Bestimmungen entsorgen. Für einen zuverlässigen Betrieb des Gerä- tes können mit dem zuständigen Kärcher- Verkaufshaus Wartungsverträge abge- schlossen werden. Bei Frostgefahr: Frisch- und Schmutzwassertank ent- leeren. Gerät in einem frostgeschützten Raum abstellen. GEFAHR Verletzungsgefahr! Vor allen Arbeiten am Gerät Programmwahlschalter auf „OFF“ stellen und Netzstecker des Ladegerätes ziehen. Batteriestecker an der Maschine abziehen. Schmutzwasser und restliches Frisch- wasser ablassen und entsorgen. Kinder von Säure und Batterien fern halten Explosionsgefahr Feuer, Funken, offenes Licht und Rauchen verboten Verätzungsgefahr Erste Hilfe Warnvermerk Entsorgung Batterie nicht in Mülltonne werfen Empfohlene Batterien Bestell-Nr. Volumen [m

• Mindestvolumen des Batterieladeraums ** Mindestluftstrom zwischen Batterielade- raum und Umgebung Batterie einsetzen und anschließen Batterien ausbauen Wartungsvertrag Frostschutz Störungen Störungen mit Anzeige im Display Display-Anzeige Behebung ERR B Prüfen, ob Fremdkörper die Bürste blockiert, gegebenenfalls Fremdkörper entfernen. ERR T Kundendienst rufen LOW BAT Batterie laden ERR TEMP Gerät abkühlen lassen. HANDS OFF Sicherheitsschalter loslassen und warten, bis Betriebsstunden oder Batteriezustand angezeigt werden. An- schließend Sicherheitsschalter wieder betätigen. ERR REL Programmwahlschalter auf „OFF“ stellen, Sicherheitsschalter loslassen, 3 Sekunden warten, wieder einschalten. Bei Wiederholung Kundendienst rufen ERR PWM Kundendienst rufen 8 DE- 7 Deckel Schmutzwassertank öffnen. 1 Schwimmergehäuse 2 Rasthaken 3Schwimmer 4Unterteil Schwimmergehäuse nach oben her- ausziehen. Rasthaken lösen. Schwimmer und Unterteil reinigen. Schwimmergehäuse zusammenbauen und in das Gerät stecken. Störungen ohne Anzeige im Display Störung Behebung Gerät lässt sich nicht starten Programmwahlschalter auf gewünschtes Programm einstellen. Sicherheitsschalter betätigen. Batteriestecker einstecken. Batterie prüfen, bei Bedarf aufladen. Prüfen ob Batteriepole angeschlossen sind. Ungenügende Wassermen-

Frischwasserstand prüfen, bei Bedarf Tank auffüllen. Wassermenge am Regulierknopf Wassermenge erhöhen. Sieb reinigen. Ungenügende Saugleistung Dichtungen zwischen Schmutzwassertank und Deckel reinigen und auf Dichtigkeit prüfen, bei Bedarf austau- schen. Schmutzwassertank ist voll, Gerät abstellen und Schmutzwassertank entleeren Flusensieb reinigen. Sauglippen am Saugbalken reinigen, bei Bedarf austauschen. Überprüfen, ob der Deckel am Schmutzwasser-Ablassschlauch geschlossen ist. Einstellung des Saugbalkens überprüfen. Saugschlauch auf Verstopfung prüfen, bei Bedarf reinigen. Saugschlauch auf Dichtigkeit prüfen, bei Bedarf austauschen. Ungenügendes Reinigungs- ergebnis Bürste auf Verschleiß prüfen, bei Bedarf austauschen. Saugturbine läuft unrund Schwimmer reinigen. Bürste dreht sich nicht Prüfen, ob Fremdkörper die Bürste blockiert, gegebenenfalls Fremdkörper entfernen. Wenn der Überstromschalter in der Elektronik ausgelöst wurde, Programmwahlschalter auf „OFF“ drehen, anschließend wieder auf gewünschtes Programm einstellen. Vibrationen beim Reinigen Evtl. weichere Bürste verwenden. Bei Störungen, die mit Hilfe dieser Tabelle nicht behoben werden können, Kundendienst rufen. Schwimmer reinigen 9DE- 8 Hiermit erklären wir, dass die nachfolgend bezeichnete Maschine aufgrund ihrer Kon- zipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den ein- schlägigen grundlegenden Sicherheits- und Gesundheitsanforderungen der EU- Richtlinien entspricht. Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit. Die Unterzeichnenden handeln im Auftrag und mit Vollmacht des Vorstands. Dokumentationsbevollmächtigter: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: [phone] Fax: [phone] Winnenden, 2019/03/01 Nur Original-Zubehör und Original-Ersatz- teile verwenden, sie bieten die Gewähr für einen sicheren und störungsfreien Betrieb des Gerätes. Informationen über Zubehör und Ersatztei- le finden Sie unter www.kaercher.com. Zubehör Bezeichnung Teile-Nr. Beschreibung Scheibenbürste, weiß (sehr weich) 4.905-024.0 Zur schonenden Reinigung empfindlicher Flächen. Scheibenbürste, natur (weich) 4.905-023.0 Aus Naturfasern zum Cleanern und Polieren. Scheibenbürste, rot (mittel, Standard) 4.905-022.0 Zum Einsatz bei allen gängigen Reinigungsaufgaben. Scheibenbürste, schwarz (hart) 4.905-025.0 Für starke Verschmutzung und zur Grundreinigung. Nur für unempfindliche Beläge. Pad-Treibteller 4.762-533.0 Zur Reinigung mit Pads. Mit Schnellwechselkupplung und Centerlock. Pad, rot (mittel weich) 6.369-470.0 Zur Reinigung und zum Cleanern aller Böden. Pad, grün (mittel hart) 6.369-472.0 Zur Reinigung von stark verschmutzten Böden und zur Grundreinigung. Pad, weiß 6.369-469.0 Zum Polieren von Böden. Pad, schwarz (hart) 6.369-473.0 Bei hartnäckigen Verschmutzungen und zur Grundreinigung. Mikrofaserpad 6.905-526.0 Unterhaltsreinigung und Grundreinigung von Feinsteinzeugfliesen Pad, beige (Naturhaaranteile) 6.371-081.0 Zum Polieren und auffrischen von harten und elastischen Belägen. Diamantpad, weiß 6.371-256.0 Zur Grobreinigung und Aufwertung. Entfernt kleine Kratzer und sorgt für eine saubere, seidenmatte Oberfläche. Diamantpad, gelb 6.371-257.0 Zur Grobreinigung und Aufwertung. Entfernt feinere Kratzer und sorgt für eine noch homogenere und glänzendere Oberfläche. Diamantpad, grün 6.371-238.0 Zum Aufpolieren hochglanzbeschichteter Fußbodenbeläge und zum Schnellpo- lieren von Terrazzo und Natursteinoberflächen. Saugbalken, 850 mm, gerade 4.777-401.0 Saugbalken, 850 mm, gebogen 4.777-411.0 Set Homebase Box 4.035-406.0 Mopphalter 9.753-023.0 Adapter Homebase 5.035-488.0 Doppelhaken 6.980-077.0 Mopp Clip 6.980-078.0 Flaschenhaken 6.980-080.0 Universalhaken 4.070-075.0 Technische Daten Leistung Nennspannung V 24 Batteriekapazität Ah (5h) 80/76 Mittlere Leistungsaufnah-

W 1100 Nennleistung Saugturbine W500 Nennleistung Bürstenan- trieb W600 Saugen Saugleistung, Luftmenge (max.) l/s 24 Saugleistung, Unter- druck (max.) kPa (mbar) 12 (120) Reinigungsbürsten Bürstendrehzahl 1/min 155 Bürstendurchmesser mm 430 Maße und Gewichte Theoretische Flächen- leistung m²/h 1600 Max. Arbeitsbereich Stei- gung

Volumen Frisch-/ Schmutzwassertank l 25/25 max. Wassertemperatur °C 60 Umgebungstemperatur °C 5...40 Leergewicht (Transport- gewicht)

109(107) Gesamtgewicht (betriebs- bereit) kg 137 (135) Abmessungen Batterie- fach mm 350 x

Ermittelte Werte gemäß EN 60335-2-72 Schwingungsgesamtwert m/s

<2,5 Unsicherheit K m/s

0,2 Schalldruckpegel L

dB(A) 66 Unsicherheit K

dB(A) 1 Schallleistungspegel L

dB(A) 81 EU-Konformitätserklärung Produkt: Bodenreiniger Typ: 1.127-xxx 1.515-xxx Einschlägige EU-Richtlinien 2006/42/EG (+2009/127/EG) 2014/30/EU Angewandte harmonisierte Normen EN 55012: 2007 + A1: 2009 EN 60335–1 EN 60335–2–72 EN 61000–6–2: 2005 EN 62233: 2008 Angewandte nationale Normen
