Gerätetyp	Hochdruckreiniger
Marke	Kärcher
Modell	HD 715 G
Motor	Honda GX160, 1 Zylinder 4-Takt, 3,6 kW (4,8 PS) bei 3600 U/min
Kraftstoff	Bleifreies Benzin (E10 kompatibel), Tank 3,1 L
Betriebsdruck	150 bar (15 MPa)
Max. Wasserdurchfluss	624 l/h (10,4 l/min)
Wasserzufuhr	Anschluss 3/4", max. Druck 10 bar, max. Temperatur 60 °C
Abmessungen (L x B x H)	790 x 608 x 1104 mm
Betriebsgewicht	39,5 kg
Schalldruckpegel (L_pA)	90 dB(A)
Garantierter Schallleistungspegel	108 dB(A)
Hand-Arm-Vibrationen	< 2,5 m/s²
Mitgelieferte Düsen	Hochdruckdüse (038) und Niederdruckdüse (250) EASY!Lock
Sicherheit	Entlastungsventil, Sicherheitsventil, Thermoventil, Sicherheitsraste am Pistolengriff
Wartung	Reinigung Wasserfilter, Ölwechsel Pumpe und Motor
Motoröl	15W40, Menge 0,6 L
Pumpenöl	15W40, Menge 0,3 L
Schlauchanschluss	EASY!Lock-System für Hochdruckschlauch
Transport	Schiebebügel, Räder, Schlauch- und Lanzenhalter
Garantie	Gemäß den länderspezifischen Bedingungen, wenden Sie sich an den Händler

Häufig gestellte Fragen - HD 715 G Kärcher

Welchen Kraftstoff sollte ich für den Kärcher HD 715 G verwenden?

Verwenden Sie bleifreies Benzin (E10 kompatibel). Kein Zweitaktgemisch verwenden. Der Tank hat ein Fassungsvermögen von 3,1 l.

Wie starte ich den Motor?

Öffnen Sie die Wasserzufuhr, öffnen Sie die Spritzpistole, starten Sie dann den Motor gemäß der Bedienungsanleitung (Handzugstarter). Vor Gebrauch 1 Minute warmlaufen lassen.

Welches Zubehör wird mit dem Gerät geliefert?

Das Gerät wird mit einer EASY!Force-Pistole, einer EASY!Lock-Lanze, einer Hochdruckdüse (038) und einer Niederdruckdüse (250), einem EASY!Lock-Hochdruckschlauch, einem Wasserfilter und einem Reinigungsmittelsaugschlauch geliefert.

Wie stelle ich den Druck am HD 715 G ein?

Beim Modell HD 715 G sind Druck und Durchfluss fest eingestellt (150 bar, 624 l/h). Eine Einstellung ist nicht möglich. Das Modell HD 8/20 G verfügt über einen Druck-/Durchflussregler.

Kann man mit diesem Reiniger ein Reinigungsmittel verwenden?

Ja, verwenden Sie Kärcher-Reinigungsmittel. Montieren Sie die Niederdruckdüse, tauchen Sie den Schlauch in das Reinigungsmittel und stellen Sie die Dosierung am Saugfilter ein. Nach Gebrauch mit klarem Wasser spülen.

Was tun bei einem Wasserleck unter dem Gerät?

Ein Leck von 3 Tropfen pro Minute ist normal. Bei stärkerem Leck das Gerät vom Kundendienst überprüfen lassen.

Wie überwintere ich das Gerät?

Entleeren Sie das Wasser vollständig, indem Sie das Gerät ca. 1 Minute ohne Wasserzufuhr laufen lassen. Schrauben Sie den Wasserfilter ab und entleeren Sie ihn. Verwenden Sie ggf. ein geeignetes Frostschutzmittel.

Welches Motor- und Pumpenöl verwenden?

Für den Motor: Öl 15W40, Menge 0,6 l. Für die Pumpe: Öl 15W40, Menge 0,3 l. Prüfen Sie regelmäßig den Ölstand und wechseln Sie das Öl nach 500 Betriebsstunden.

Wie reinige ich den Wasserfilter?

Schalten Sie die Wasserzufuhr ab, schrauben Sie die Mutter ab, nehmen Sie den Filterbecher ab, reinigen Sie die Filterpatrone und den Becher, überprüfen Sie die O-Ringe und bauen Sie alles wieder zusammen.

Was sind die wichtigen Sicherheitseinrichtungen?

Das Gerät verfügt über ein Entlastungsventil (leitet Wasser intern um, wenn die Pistole geschlossen ist), ein Sicherheitsventil (öffnet bei zu hohem Druck) und ein Thermoventil (verhindert Überhitzung). Diese Einrichtungen niemals außer Betrieb setzen.

BEDIENUNGSANLEITUNG HD 715 G Kärcher

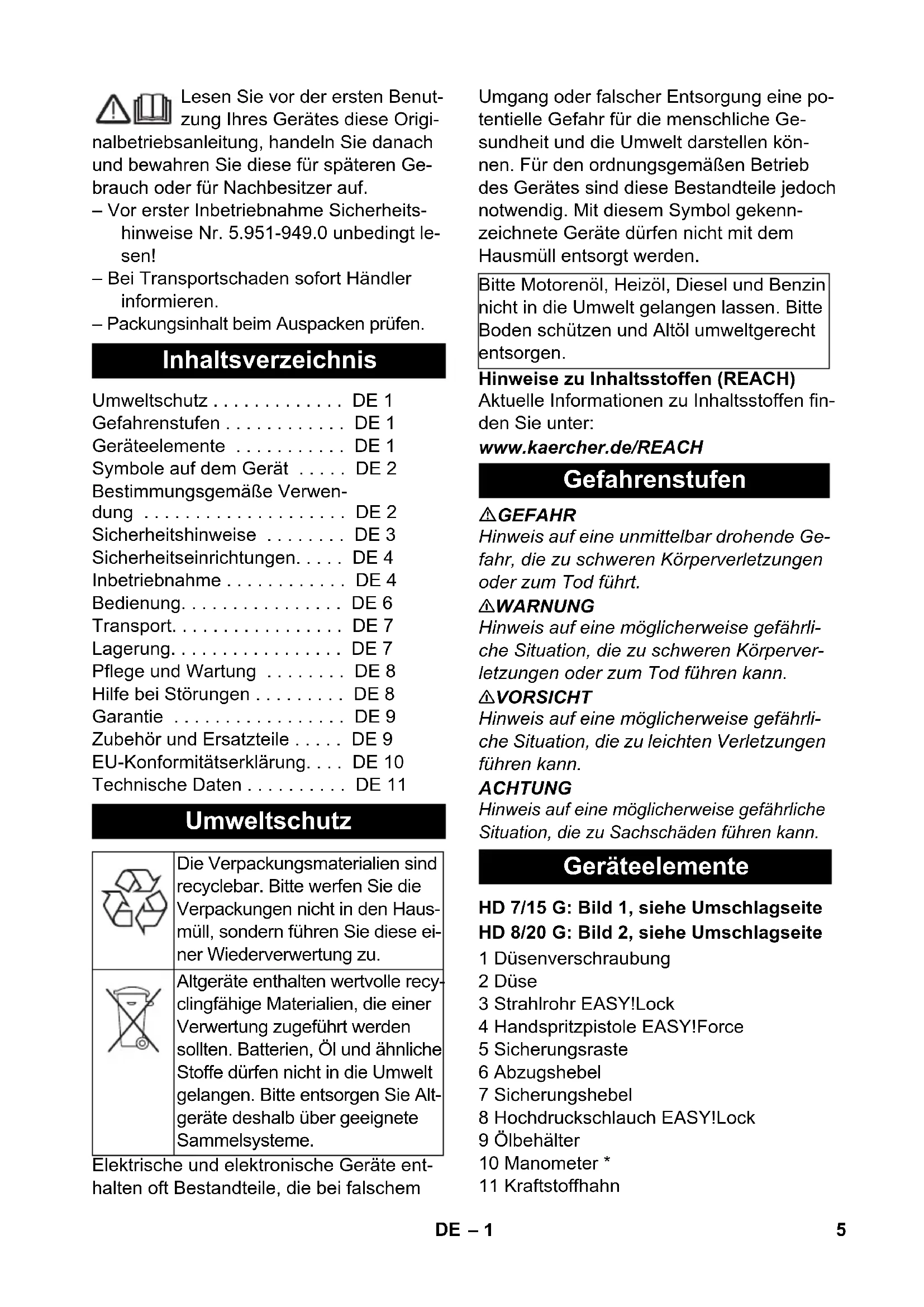

Lesen Sie vor der ersten Benutzung Ihres Gerätes diese Originalbetriebsanleitung, handeln Sie danach und bewahren Sie diese für späteren Gebrauch oder für Nachbesitzer auf.

– Vor erster Inbetriebnahme Sicherheits-hinweise Nr. 5.951-949.0 unbedingt lesen!
- Bei Transportschaden sofort Händler informieren.
– Packungsinhalt beim Auspacken prüfen.

Inhaltsverzeichnis

Umweltschutz ..... DE 1

Gefahrenstufen ..... DE 1

Geräteelemente ..... DE 1

Symbole auf dem Gerät ..... DE 2

Bestimmungsgemäße Verwendung DE 2

Sicherheitshinweise ..... DE 3

Sicherheitseinrichtungen..... DE 4

Inbetriebnahme ..... DE 4

Bedienung. DE 6

Transport. DE 7

Lagerung. DE 7

Pflege und Wartung ..... DE 8

Hilfe bei Störungen ..... DE 8

Garantie DE 9

Zubehör und Ersatzteile ..... DE 9

EU-Konformitätserklärung. . . . DE 10

Technische Daten ..... DE 11

Umweltschutz

Die Verpackungsmaterialien sind recyclebar. Bitte werfen Sie die Verpackungen nicht in den Hausmüll, sondern führen Sie diese einer Wiederverwertung zu.

Altgeräte enthalten wertvolle recyclingfähige Materialien, die einer Verwertung zugeführt werden sollten. Batterien, Öl und ähnliche Stoffe dürfen nicht in die Umwelt gelangen. Bitte entsorgen Sie Altgeräte deshalb über geeignete Sammelsysteme.

Elektrische und elektronische Geräte enthalten oft Bestandteile, die bei falschem

Umgang oder falscher Entsorgung eine potentielle Gefahr für die menschliche Gesundheit und die Umwelt darstellen können. Für den ordnungsgemäßen Betrieb des Gerätes sind diese Bestandteile jedoch notwendig. Mit diesem Symbol gekennzeichnete Geräte dürfen nicht mit dem Hausmüll entsorgt werden.

Bitte Motorenöl, Heizöl, Diesel und Benzin nicht in die Umwelt gelangen lassen. Bitte Boden schützen und Altöl umweltgerecht entsorgen.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen finden Sie unter:

www.kaercher.de/REACH

Gefahrenstufen

⚠️GEFAHR

Hinweis auf eine unmittelbar drohende Gefahr, die zu schweren Körperverletzungen oder zum Tod führt.

⚠️WARNUNG

Hinweis auf eine möglicherweise gefährliche Situation, die zu schweren Körperverletzungen oder zum Tod führen kann.

⚠ VORSICHT

Hinweis auf eine möglicherweise gefährliche Situation, die zu leichten Verletzungen führen kann.

ACHTUNG

Hinweis auf eine möglicherweise gefährliche Situation, die zu Sachschäden führen kann.

Geräteelemente

HD 7/15 G: Bild 1, siehe Umschlagseite HD 8/20 G: Bild 2, siehe Umschlagseite

1 Düsenverschraubung
2 Düse
3 Strahlrohr EASY!Lock
4 Handspritzpistole EASY!Force
5 Sicherungsraste
6 Abzugshebel
7 Sicherungshebel
8 Hochdruckschlauch EASY!Lock
9 Ölbehälter
10 Manometer *
11 Kraftstoffhahn

12 Handstartvorrichtung
13 Ölablassschraube (Motor)
14 Düsenhalter zur Aufbewahrung einer Düse
15 Wasserfilter
16 Reinigungsmittel-Saugschlauch mit verstellbarem Filter (Dosierventil)
17 Wasseranschluss
18 Ölablassschraube Pumpe
19 Hochdruckanschluss EASY!Lock
20 Ölschauglas *
21 Druck-/Mengenregulierung *
22 Strahlrohrablage
23 Hochdruckpumpe
24 Ölmessstab (Motor)
25 Motor
26 Motorschalter
27 Kraftstofftank
28 Sterngriff Schubbügel
29 Halter für Handspritzpistole
30 Schlauchhalter
31 Schubbügel
A Überwurfmutter
B Filtertasse
C O-Ring
D Filtereinsatz

* nicht bei HD 7/15 G

Farbkennzeichnung

• Bedienelemente für den Reinigungsprozess sind gelb.
• Bedienelemente für die Wartung und den Service sind hellgrau.

Symbole auf dem Gerät

Hochdruckstrahlen können bei unsachgemäßem Gebrauch gefährlich sein. Der Strahl darf nicht auf Personen, Tiere, aktive elektrische Ausrüstung oder auf das Gerät selbst gerichtet werden.

Verbrennungsgefahr! Warnung vor heißen Baugruppen.

	Vergiftungsgefahr! Abgase nicht einatmen.
		Benzin ist äußerst feuer- gefährlich und explosiv. Bevor getankt wird, den Motor abstellen und ab- kühlen lassen.
		Im Abgas des Motors ist giftiges Kohlenmonoxid enthalten. Nicht in einem geschlos- senem Bereich laufen lassen.
		Nicht bei laufendem Mo- tor tanken. Beim Tanken nicht rau- chen. Nicht direkt aus dem Ka- nister tanken, Trichter oder geeignetes Gefäß verwenden.

Gemäß gültiger Vorschriften darf das Gerät nie ohne Systemtrenner am Trinkwassernetz betrieben werden. Es ist ein geeigneter Systemtrenner der Fa. KÄRCHER oder alternativ ein Systemtrenner gemäß EN 12729 Typ BA zu verwenden.

Wasser, das durch einen Systemtrenner geflossen ist, wird als nicht trinkbar eingestuft.

Bestimmungsgemäße Verwendung

Hochdruckreiniger zum Reinigen von: Maschinen, Fahrzeugen, Bauwerken, Werkzeugen, Fassaden, Terrassen, Gartengeräten, etc.

– zum Reinigen mit dem Niederdruckstrahl und Reinigungsmittel (z.B. Reinigen von Maschinen, Fahrzeugen, Bauwerken, Werkzeugen),
– zum Reinigen mit Hochdruckstrahl ohne Reinigungsmittel (z.B. Reinigen von Fassaden, Terrassen, Gartengeräten).

– Für hartnäckige Verschmutzungen empfehlen wir den Dreckfräser als Sonderzubehör.

⚠ GEFAHR

Verletzungsgefahr! Beim Einsatz an Tankstellen oder anderen Gefahrenbereichen entsprechende Sicherheitsvorschriften beachten.

Bitte mineralölhaltiges Abwasser nicht ins Erdreich, Gewässer oder Kanalisation gelangen lassen. Motorenwäsche und Unterbodenwäsche deshalb bitte nur an geeigneten Plätzen mit Ölabscheider durchführen.

Anforderungen an die Wasserqualität: ACHTUNG

Als Hochdruckmedium darf nur sauberes Wasser verwendet werden. Verschmutzungen führen zu vorzeitigem Verschleiß oder Ablagerungen im Gerät.

Wird Recyclingwasser verwendet, dürfen folgende Grenzwerte nicht überschritten werden.

pH-Wert 6,5...9,5
elektrische Leitfähigkeit * Leitfähigkeit Frischwasser +1200 μS/cm
absetzbare Stoffe ** < 0,5 mg/l
abfiltrierbare Stoffe *** < 50 mg/l
Kohlenwasserstoffe < 20 mg/l
Chlorid < 300 mg/l
Sulfat < 240 mg/l
Kalzium < 200 mg/l
Gesamthärte < 28 °dH	< 50 °TH< 500 ppm(mg CaCO_3 /l)
Eisen < 0,5 mg/l
Mangan < 0,05 mg/l
Kupfer	< 2 mg/l
Aktivchlor	< 0,3 mg/l
frei von üblen Gerüchen
* Maximum insgesamt 2000 μS/cm** Probevolumen 1 l, Absetzzeit 30 min*** keine abrasiven Stoffe

Sicherheitshinweise

→ Jeweilige nationale Vorschriften des Gesetzgebers für Flüssigkeitsstrahler beachten.
→ Jeweilige nationale Vorschriften des Gesetzgebers zur Unfallverhütung beachten. Flüssigkeitsstrahler müssen regelmäßig geprüft und das Ergebnis der Prüfung schriftlich festgehalten werden.
→ Am Gerät/Zubehör dürfen keine Veränderungen vorgenommen werden.

⚠ GEFAHR

– Hochdruckreiniger nicht betreiben, wenn Kraftstoff verschüttet worden ist, sondern das Gerät an einen anderen Ort bringen und jegliche Funkenbildung vermeiden.
- Kraftstoff nicht in der Nähe von offenem Feuer oder Geräten wie Öfen, Heizkessel, Wassererhitzer usw. aufbewahren, verschütten oder verwenden, die eine Zündflamme haben oder Funken erzeugen können.
– Leicht entzündbare Gegenstände und Materialien vom Schalldämpfer fernhalten (mindestens 2 m).
– Motor nicht ohne Schalldämpfer betreiben und diesen regelmäßig kontrollieren, reinigen und nötigenfalls erneuern.
- Motor nicht in wald-, busch- oder grasbestandenem Gelände einsetzen, ohne dass der Auspuff mit einem Funkenfänger ausgerüstet ist.
– Außer bei Einstellarbeiten den Motor nicht mit abgenommenem Luftfilter oder ohne Abdeckung über dem Ansaugstutzen laufen lassen.
- Keine Verstellungen an Regelfedern, Reglergestängen oder anderen Teilen vornehmen, die eine Erhöhung der Motordrehzahl bewirken können.
- Verbrennungsgefahr! Heiße Schall-dämpfer, Zylinder oder Kühlrippen nicht berühren.
– Hände und Füße nie in die Nähe bewegter oder umlaufender Teile bringen.
– Vergiftungsgefahr! Gerät darf nicht in geschlossenen Räumen betrieben werden.
– Keine ungeeigneten Brennstoffe verwenden, da sie gefährlich sein können.

Sicherheitseinrichtungen

Sicherheitseinrichtungen dienen dem Schutz des Benutzers und dürfen nicht außer Kraft gesetzt oder in ihrer Funktion umgangen werden.

Überströmventil

– Ist die Handspritzpistole geschlossen, öffnet sich das Überströmventil und die Hochdruckpumpe leitet das Wasser zur Pumpensaugseite zurück. Dadurch wird eine Überschreitung des zulässigen Arbeitsdrucks verhindert.
– Das Überströmventil ist werkseitig eingestellt und plombiert. Einstellung nur durch den Kundendienst.

Sicherheitsventil

Das Sicherheitsventil öffnet bei Überschreitung des zulässigen Betriebsüberdrucks (siehe Technische Daten); das Wasser fließt ins Freie ab.

Das Sicherheitsventil ist werkseitig eingestellt und plombiert. Einstellung nur durch den Kundendienst.

Thermoventil

Das Thermoventil schützt die Hochdruckpumpe gegen unzulässige Erwärmung im Kreislaufbetrieb bei geschlossener Handspritzpistole.

Das Thermoventil öffnet bei Überschreitung der maximal zulässigen Wassertemperatur von 80 °C und leitet das Heißwasser ins Freie.

Inbetriebnahme

⚠ GEFAHR

Verletzungsgefahr! Gerät, Zuleitungen, Hochdruckschlauch und Anschlüsse müssen in einwandfreiem Zustand sein. Falls der Zustand nicht einwandfrei ist, darf das Gerät nicht benutzt werden.

Schubbügel montieren

Bild 3, siehe Umschlagseite

→ Schubbügel mit beiliegenden Befestigungsschrauben festschrauben.

Räder montieren

Bild 4, siehe Umschlagseite

→ Rad auf die Achse schieben.
→ Stellring auf die Achse schieben und Schraube festziehen. Anzugsdrehmoment 20 Nm.
→ Vorgang auf der gegenüberliegenden Seite wiederholen.

Handspritzpistole, Strahlrohr und Düse montieren

Hinweis: Das EASY!Lock-System verbindet Komponenten durch ein Schnellgewinde mit nur einer Umdrehung schnell und sicher.

→ Hochdruckdüse auf Strahlrohr stecken.
→ Überwurfmutter montieren und handfest anziehen (EASY!Lock).
→ Strahlrohr mit Handspritzpistole verbinden und handfest anziehen (EA-SY!Lock).
→ Verschraubung des Strahlrohrs handfest anziehen.
→ Hochdruckschlauch mit Handspritzpistole und Hochdruckanschluss des Gerätes verbinden und handfest anziehen (EASY!Lock).

Ölstand der Hochdruckpumpe kontrollieren

HD 7/15 G

→ Der Boden des Ölbehälters muss mit Öl bedeckt sein.
Gerät nicht in Betrieb nehmen, wenn kein Öl im Olbehälter sichtbar ist.
→ Bei Bedarf Öl nachfüllen (siehe Technische Daten).

HD 8/20 G

→ Ölstand der Hochdruckpumpe am Ölschauglas kontrollieren.

Gerät nicht in Betrieb nehmen, wenn der Ölstand unter die Mitte des Ölschauglases gesunken ist.

→ Bei Bedarf Öl nachfüllen (siehe Technische Daten).

Ölbehälter entlüften

→ Vor dem ersten Gebrauch die Spitze des Deckels vom Ölbehälter auf der Wasserpumpe abschneiden.

Motor

Abschnitt „Sicherheitshinweise“ beachten!

→ Vor Inbetriebnahme die Betriebsanleitung des Motorenherstellers lesen und insbesondere die Sicherheitshinweise beachten.
→ Ölstand des Motors kontrollieren. Gerät nicht in Betrieb nehmen, wenn der Ölstand unter „MIN“ abgesunken ist.
→ Bei Bedarf Öl nachfüllen.
→ Kraftstofftank mit bleifreiem Benzin füllen.
Keine 2-Takt-Mischung verwenden. Kraftstoff E10 darf verwendet werden.

Kraftstoff tanken

⚠ GEFAHR

Brand- und Explosionsgefahr!

– Gerät nie in geschlossenen Räumen, bei laufendem oder heißem Motor betanken.
– Beim Tanken nicht rauchen.
– Nicht in der Nähe vom offenen Flammen oder Funken tanken.
- Kraftstoff nicht verschütten - Trichter verwenden.
– Verschütteten Kraftstoff abwischen.
– Nach dem Tanken Kanister und Tank ordnungsgemäß verschließen.
→ Kraftstofftank mit bleifreiem Benzin füllen. Keine 2-Takt-Mischung verwenden.

Wasseranschluss

Anschlusswerte siehe Technische Daten.

→ Zulaufschlauch (Mindestlänge 7,5 m, Mindestdurchmesser 3/4") am Wasseranschluss des Gerätes und am Wasserzulauf (zum Beispiel Wasserhahn) anschließen.

→ Wasserzulauf öffnen.

Hinweis: Der Wasserzulaufschlauch ist nicht im Lieferumfang enthalten.

Wasser aus Behälter ansaugen

⚠️GEFAHR

Niemals Wasser aus einem Trinkwasserbehälter ansaugen.

Niemals lösungsmittelhaltige Flüssigkeiten wie Lackverdünnung, Benzin oder Ol ansaugen. Sprühnebel von Lösungsmitteln ist hochentzündlich, explosiv und giftig.

→ Saugschlauch (Durchmesser mindestens 3/4") mit Filter (Zubehör) am Wasseranschluss anschließen.

→ Reinigungsmittel-Dosierventil auf „0“ stellen.

→ Gerät vor dem Betrieb entlüften.

Gerät entlüften

→ Düsenverschraubung abschrauben und Düse abnehmen.
→ Motor entsprechend der Betriebsanleitung des Motorenherstellers starten.

→ Hebel der Handspritzpistole mehrmals betätigen.
→ Gerät so lange laufen lassen, bis das Wasser blasenfrei am Strahlrohr austritt.
→ Gerät ausschalten und Düse wieder aufschrauben.

Bedienung

⚠ GEFAHR

Explosionsgefahr!

Keine brennbaren Flüssigkeiten versprühen.

⚠ GEFAHR

Verletzungsgefahr! Beim Arbeiten

Handspritzpistole und Strahlrohr mit beiden Händen halten.

Verletzungsgefahr! Der Abzugshebel und der Sicherungshebel dürfen bei Betrieb nicht festgeklemmt werden.

Verletzungsgefahr! Bei defektem Sicherungshebel Kundendienst aufsuchen.

Verletzungsgefahr durch Hochdruckwasserstrahl. Vor allen Arbeiten am Gerät Sicherungsraste an der Handspritzpistole nach vorne schieben.

⚠ GEFAHR

• Das Gerät erzeugt einen hohen Geräuschpegel. Gefahr von Gehörschäden. Bei der Arbeit mit dem Gerät unbedingt einen geeigneten Gehörschutz tragen.
  – Niemals Wasserstrahl auf Personen, Tiere, das Gerät selbst oder elektrische Bauteile richten.
  – Zum Schutz des Betreibers vor Spritzwasser ist geeignete Schutzkleidung zu tragen.
  – Stets auf feste Verschraubung aller Anschlussschläuche achten.

Handspritzpistole öffnen/schließen

→ Handspritzpistole öffnen: Sicherungshebel und Abzugshebel betätigen.
→ Handspritzpistole schließen: Sicherungshebel und Abzugshebel loslassen.

Gerät starten

→ Wasserzulauf öffnen.
→ Motor bei geöffneter Handspritzpistole entsprechend der Betriebsanleitung des Motorenherstellers starten.

Hinweis:

Um den Startvorgang zu erleichtern kann das Strahlrohr oder die Düse entfernt werden.

→ Motor 1 Minute warmlaufen lassen.
→ Handspritzpistole entsichern, dazu Sicherungsraste nach hinten schieben.
→ Handspritzpistole öffnen.

Arbeitsdruck und Fördermenge einstellen

HD 7/15 G

Bei diesem Gerät sind Druck und Wassermenge fest eingestellt und können nicht verändert werden.

HD 8/20 G

→ Arbeitsdruck und Fördermenge durch Drehen der Druck-/Mengenregulierung an der Pumpeneinheit einstellen.

Düse wechseln

⚠️GEFAHR

Gerät vor Düsenwechsel ausschalten und Handspritzpistole betätigen, bis Gerät drucklos ist.

→ Handspritzpistole sichern, dazu Sicherungsraste nach vorne schieben.
→ Düsenverschraubung abschrauben und Düse abnehmen.
→ Neue Düse aufsetzen.
→ Düsenverschraubung aufschrauben und handfest anziehen.

Betrieb mit Reinigungsmittel

⚠️WARNUNG

Ungeeignete Reinigungsmittel können das Gerät und das zu reinigende Objekt beschädigen. Nur Reinigungsmittel verwenden, die von Kärcher freigegeben sind. Dosierempfehlung und Hinweise, die den Reinigungsmitteln beigegeben sind, beachten. Zum Schonen der Umwelt sparsam mit Reinigungsmitteln umgehen

Sicherheitshinweise auf den Reinigungsmitteln beachten.

Kärcher-Reinigungsmittel garantieren ein störungsfreies Arbeiten. Bitte lassen Sie sich beraten oder fordern Sie unseren Katalog oder unsere Reinigungsmittel-Informationsblätter an.

→ Reinigungsmitteldosierung am Reinigunsmittel-Saugfilter einstellen (+/-).
→ Reinigungsmittel-Saugschlauch in einen Behälter mit Reinigungsmittel hängen.
→ Hochdruckdüse durch Niederdruckdüse ersetzen.

Empfohlene Reinigungsmethode

– Schmutz lösen:

Reinigungsmittel sparsam aufsprühen und 1...5 Minuten einwirken, aber nicht eintrocknen lassen.

– Schmutz entfernen:

Gelösten Schmutz mit Hochdruckstrahl abspülen.

Nach Betrieb mit Reinigungsmittel

→ Reinigungsmittel-Dosierventil auf „0“ stellen.
→ Gerät bei laufendem Motor und geöffneter Handspritzpistole mindestens 1 Minute klarspülen.

Betrieb unterbrechen

→ Hebel der Hochdruckpistole loslassen. Hinweis: Wenn der Hebel der Handspritz-pistole losgelassen wird, läuft der Motor mit Leerlaufdrehzahl weiter.

→ Bei längeren Unterbrechungen (mehrere Minuten) Motor abstellen.
→ Handspritzpistole betätigen, bis das Gerät drucklos ist.
→ Handspritzpistole mit Sicherungsraste gegen unbeabsichtigtes Öffnen sichern.

Gerät ausschalten

Nach dem Betrieb mit salzhaltigem Wasser (Meerwasser) Gerät mindestens 2–3 Minuten bei geöffneter Handspritzpistole mit Leitungswasser klarspülen.

→ Handspritzpistole schließen.
→ Motorschalter auf „0/OFF“ drehen.
→ Kraftstoffhahn schließen.
→ Wasserzulauf schließen.
→ Handspritzpistole betätigen, bis das Gerät drucklos ist.
→ Handspritzpistole mit Sicherungsraste gegen unbeabsichtigtes Öffnen sichern.
→ Wasserzulaufschlauch vom Gerät abschrauben.

Transport

⚠ VORSICHT

Verletzungs- und Beschädigungsgefahr! Gewicht des Gerätes beim Transport beachten.

→ Hochdruckschlauch aufwickeln und über den Schlauchhalter hängen.
→ Strahlrohr in die Strahlrohrablage stecken. Handspritzpistole am Halter einhängen.
→ Gerät am Schubbügel schieben.
→ Beim Transport in Fahrzeugen Gerät nach den jeweils gültigen Richtlinien gegen Wegrollen, Rutschen und Kippen sichern.
→ Zur Verringerung des Platzbedarfs Sterngriffe lösen und Schubbügel nach hinten schwenken.

Lagerung

⚠ VORSICHT

Verletzungs- und Beschädigungsgefahr! Gewicht des Gerätes bei Lagerung beachten. Dieses Gerät darf nur in Innenräumen gelagert werden.

Frostschutz

ACHTUNG

Beschädigungsgefahr! Gefrierendes Wasser im Gerät kann Teile des Gerätes zerstören.

Gerät im Winter vorzugsweise in einem beheizten Raum aufbewahren Bei Aufbewahrung in unbeheizten Räumen folgenende Anweisungen beachten:

Wasser ablassen

→ Wasserzulaufschlauch und Hochdruckschlauch abschrauben.
→ Gerät max. 1 Minute laufen lassen bis Pumpe und Leitungen leer sind.
→ Wasserfilter abschrauben und entleeren.

Gerät mit Frostschutzmittel durchspülen

Hinweis: Handhabungsvorschriften des Frostschutzmittelherstellers beachten.

→ Handelsübliches Frostschutzmittel durch das Gerät pumpen.

Dadurch wird auch ein gewisser Korrosionsschutz erreicht.

Pflege und Wartung

Mit Ihrem Händler können Sie eine regelmäßige Sicherheitsinspektion vereinbaren oder einen Wartungsvertrag abschließen.

Bitte lassen Sie sich beraten.

Hinweis: Im unten stehenden Wartungsplan sind nur die Wartungsarbeiten an der Hochdruckpumpe angegeben. Zusätzlich müssen die Wartungsarbeiten für den Motor entsprechend den Angaben in der Betriebsanleitung des Motorenherstellers ausgeführt werden.

⚠ GEFAHR

Verletzungsgefahr durch unbeabsichtigt anlaufendes Gerät.

Vor Arbeiten am Gerät Motorschalter auf „0/OFF“ drehen und Zündkerzenstecker abziehen.

Verbrennungsgefahr! Heiße Schalldämpfer, Zylinder oder Kühlrippen nicht berühren.

Wartungsintervalle

Täglich

→ Hochdruckschlauch auf Beschädigung überprüfen (Berstgefahr). Beschädigten Hochdruckschlauch unverzüglich austauschen.

Wöchentlich

→ Ölstand kontrollieren.

Bei milchigem Öl (Wasser im Öl), sofort Kundendienst aufsuchen.

Monatlich

→ Wasserfilter reinigen.
→ Filter am Reinigungsmittel-Saugschlauch reinigen.
→ Befestigungselemente zwischen Motor und Rahmen auf Risse prüfen, rissige Befestigungselemente durch den Kundendienst ersetzen lassen.

Nach 500 Betriebsstunden, mindestens jährlich

→ Wartung des Gerätes vom Kunden-dienst durchführen lassen.
→ Öl in der Hochdruckpumpe wechseln.

Wartungsarbeiten

Wasserfilter reinigen

→ Wasserzulauf schließen.
→ Überwurfmutter abschrauben.
→ Filtertasse nach unten abziehen.
→ Filtereinsatz und Filtertasse reinigen.
→ Korrekten Sitz der O-Ringe prüfen.
→ Filtereinsatz in Filtertasse stecken.
→ Filtertasse wieder anbringen.
→ Überwurfmutter aufschrauben und festziehen.

Ölwechsel Hochdruckpumpe

→ Auffangbehälter für ca. 1 Liter Öl bereitstellen.
→ Ölablassschraube herausdrehen.
→ Öl in Auffangbehälter ablassen.

Altöl umweltgerecht entsorgen oder an einer autorisierten Sammelstelle abgeben.

→ Ölablassschraube eindrehen.

HD 7/15 G: HD 8/20 G:

→ Neues Öl lang- sam bis unter- halb des Stut- zens des Ölein- füllbehälters ein- füllen. → Neues Öl bis zur Mitte des Ölschauglases einfüllen.

Öl langsam einfüllen, damit Luftblasen entweichen können.

Ölsorte und Füllmenge siehe Technische Daten.

Hilfe bei Störungen

⚠️GEFAHR

Verletzungsgefahr durch unbeabsichtigt anlaufendes Gerät.

Vor Arbeiten am Gerät Motorschalter auf „0/OFF“ drehen und Zündkerzenstecker abziehen.

Verbrennungsgefahr! Heiße Schalldämpfer, Zylinder oder Kühlrippen nicht berühren.

Motor läuft nicht

Hinweise in der Betriebsanleitung des Motorenherstellers beachten!

Gerät baut keinen Druck auf

– Betriebsdrehzahl des Motors zu niedrig
→ Betriebsdrehzahl des Motors prüfen (siehe Technische Daten).
– Niederdruckdüse ist montiert.
→ Hochdruckdüse montieren.
– Düse verstopft/ausgewaschen
→ Düse reinigen/erneuern.
– Wasserfilter verschmutzt
→ Wasserfilter reinigen.
– Luft im System
→ Gerät entlüften (siehe „Inbetriebnahme“).
– Wasserzulaufmenge zu gering
→ Wasserzulaufmenge prüfen (siehe Technische Daten).
– Zulaufleitungen zur Pumpe undicht oder verstopft
→ Sämtliche Zulaufleitungen zur Pumpe prüfen.

Gerät leckt, Wasser tropft unten aus Gerät

- Pumpe undicht

Hinweis: Zulässig sind 3 Tropfen/Minute.

→ Bei stärkerer Undichtigkeit Gerät durch Kundendienst prüfen lassen.

Reinigungsmittel wird nicht angesaugt

– Hochdruckdüse ist montiert
→ Niederdruckdüse montieren.
– Reinigungsmittel-Saugschlauch mit Filter undicht oder verstopft
→ Reinigungsmittel-Saugschlauch mit Filter prüfen/reinigen.
– Rückschlagventil im Anschluss des Reinigungsmittel-Saugschlauches verklebt
→ Rückschlagventil im Anschluss des Reinigungsmittel-Saugschlauches reinigen/erneuern.
– Reinigungsmittel-Dosierventil ist geschlossen oder undicht/verstopft
→ Reinigungsmittel-Dosierventil öffnen oder prüfen/reinigen.

Kann die Störung nicht behoben werden, muss das Gerät vom Kundendienst überprüft werden.

Garantie

In jedem Land gelten die von unserer zuständigen Vertriebsgesellschaft herausgegebenen Garantiebedingungen. Etwaige Störungen an Ihrem Zubehör beseitigen wir innerhalb der Garantiefrist kostenlos, sofern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an Ihren Händler oder die nächste autorisierte Kundendienststelle.

Zubehör und Ersatzteile

Nur Original-Zubehör und Original-Ersatzteile verwenden, sie bieten die Gewähr für einen sicheren und störungsfreien Betrieb des Gerätes.

Informationen über Zubehör und Ersatzteile finden Sie unter www.kaercher.com.

Zubehör

ABS Schlauchtrommel

2.637-002.0

Schlauchtrommel für den Hochdruckschlauch zur Befestigung am Rohrrahmen.

ABS Rahmen Cage schmal

2.637-008.0

Erweiterung des Rohrrahmens zum Schutz des Gerätes und zur Kranverladung.

EU-Konformitätserklärung

HD 7/15 G

Hiermit erklären wir, dass die nachfolgend bezeichnete Maschine aufgrund ihrer Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen grundlegenden Sicherheits- und Gesundheitsanforderungen der EU-Richtlinien entspricht. Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit.

Produkt: Hochdruckreiniger

Typ: 1.810-xxx

Einschlägige EU-Richtlinien

2006/42/EG (+2009/127/EG)

2000/14/EG

2014/30/EU

Angewandte harmonisierte Normen

EN 60335-1

EN 60335-2-79

EN 55012: 2007 + A1: 2009

Angewandtes Konformitätsbewertungsverfahren

2000/14/EG: Anhang V

Schallleistungspegel dB(A)

HD 7/15 G

Gemessen: 105

Garantiert: 108

Die Unterzeichnenden handeln im Auftrag und mit Vollmacht des Vorstands.

H. Jenner

Dokumentationsbevollmächtigter:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

Hiermit erklären wir, dass die nachfolgend bezeichnete Maschine aufgrund ihrer Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen grundlegenden Sicherheits- und Gesundheitsanforderungen der EU-Richtlinien entspricht. Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit.

Produkt: Hochdruckreiniger

Typ: 1.810-xxx

Einschlägige EU-Richtlinien

2006/42/EG (+2009/127/EG)

2000/14/EG

2014/30/EU

Angewandte harmonisierte Normen

EN 60335-1

EN 60335-2-79

EN 55012: 2007 + A1: 2009

Angewandtes Konformitätsbewertungsverfahren

2000/14/EG: Anhang V

Schallleistungspegel dB(A)

HD 8/20 G

Gemessen: 106

Garantiert: 108

Die Unterzeichnenden handeln im Auftrag und mit Vollmacht des Vorstands.

H. Jenner

Dokumentationsbevollmächtigter:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

		HD 7/15 G HD 8/20 G
Motor
Typ -- Honda		GX 1601 Zylinder4 Takt	HondaGX 2701 Zylinder,4 Takt
Nennleistung bei 3600 1/min kW (PS) 3,6/4,8 6,3/8,4
Betriebsdrehzahl 1/min 3600 3550
Kraftstofftank I 3,1 5,3
Kraftstoff* geeignet für Kraftstoff E10	-- Benzin, bleifrei
Schutzart -- IPX5
Kraftstoffverbrauch bei Vollast l/h	1,4 2,4
Ölmenge - Motor I 0,6 0,9
Ölsorte - Motor	Motorenöl15W40	Best.-Nr. 6.288-050.0
Wasseranschluss
Zulauftemperatur (max.)	°C	60
Zulaufmenge (min.)	l/h (l/min)	750 (12,5)	1000 (16,7)
Zulaufdruck (max.)	MPa (bar)	1 (10)
Zulaufschlauch-Länge (min.) m	7,5
Zulaufschlauch-Durchmesser (min.)	Zoll	3/4
Saughöhe aus offenem Behälter	m	1
Pumpe
Arbeitsdruck	MPa (bar)	15 (150)	2...20(20...200)
Fördermenge	l/h (l/min)	624 (10,4)	160...750(2,7...12,5)
Düsengröße, Hochdruck	--	038	041
Düsengröße, Niederdruck	--	250	250
Max. Betriebsüberdruck (Sicherheitsventil)	MPa (bar)	21 (210)	27 (270)
Öffnungstemperatur Thermoventil	°C	80
Ölmenge - Pumpe	I 0,3	0,35
Ölsorte - Pumpe	Motorenöl15W40	Best.-Nr. 6.288-050.0
Reinigungsmittelansaugung	l/h (l/min)	0...45 (0...0,8)
Rückstoßkraft der Handspritzpistole (max.)	N	30	41
Maße und Gewichte
Länge x Breite x Höhe	mm 790 x 608 x 1104
Typisches Betriebsgewicht	kg	39,5	54,7
Ermittelte Werte gemäß EN 60335-2-79
Geräuschemission
Schalldruckpegel L_pA	dB(A)	90	91
Unsicherheit K_pA	dB(A)	3	3
Schallleistungspegel L_WA + Unsicherheit K_WA	dB(A)	108	108
Hand-Arm Vibrationswert	m/s^2	<2,5	<2,5
Unsicherheit K	m/s^2	0,6 0,7

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Relevante EU-direktiver

Alfred-Kärcher-Straße 28-40

Relevante EU-direktiver

Alfred-Kärcher-Straße 28-40

Tillämpliga EU-direktiv

2006/42/EG (+2009/127/EG)

2000/14/EG

2014/30/EU

Tillämpade harmoniserade normer

EN 60335-1

EN 60335-2-79

EN 55012: 2007 + A1: 2009

Alfred-Kärcher-Straße 28-40

Tillämpliga EU-direktiv

2006/42/EG (+2009/127/EG)

2000/14/EG

2014/30/EU

Tillämpade harmoniserade normer

EN 60335-1

EN 60335-2-79

EN 55012: 2007 + A1: 2009

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

→ Neues Öl langsam bis unterhalb des Stutzens des Öleinfüllbehälters einfüllen.

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40
