Produkttyp	Telezoom-Objektiv
Marke	Olympus
Modell	M.Zuiko Digital ED 100-400mm f/5.6 IS
Befestigung	Micro Four Thirds
Brennweite	100-400 mm (entspricht 200-800 mm bei Kleinbild)
Maximale Blende	f/5,6
Minimale Blende	f/22
Bildwinkel	12° bis 3,1°
Optischer Aufbau	15 Gruppen, 21 Linsen
Fokussierung	Autofokus / Manuell (AF/MF-Umschaltung)
Bildstabilisierung	Ja, integrierte Stabilisierung (IS)
Minimale Fokussierdistanz	1,3 m
Gewicht	1120 g (ohne Gegenlichtblende, Deckel und Stativbefestigung)
Abmessungen (Durchmesser x Länge)	86,4 mm x 205,5 mm
Filterdurchmesser	72 mm
Gegenlichtblende	Bajonett, im Lieferumfang enthalten
Zoomverriegelung	Ja, Verriegelungsschalter
Fokusbegrenzer	Ja, Begrenzungsschalter
Stativbefestigung	Ja, abnehmbar
Telekonverter-Kompatibilität	Ja (M.Zuiko Telekonverter)
Pflege und Reinigung	Staubbläser, Reinigungspapier für Objektive
Sicherheitshinweise	Nicht durch das Objektiv in die Sonne schauen, nicht ohne Deckel lassen
Allgemeine Informationen	Anleitung in mehreren Sprachen auf der Olympus-Website verfügbar

Häufig gestellte Fragen - M.Zuiko Digital ED 100400mm f56.3 IS OLYMPUS

Ist dieses Objektiv mit allen Micro Four Thirds Kameras kompatibel?

Ja, das Objektiv M.Zuiko Digital ED 100-400mm f/5.6 IS ist mit allen Kameras mit Micro Four Thirds-Bajonett kompatibel, einschließlich Olympus- und Panasonic-Gehäusen. Einige erweiterte Funktionen (wie die synchrone Stabilisierung) können je nach Gehäuse variieren.

Wie aktiviere ich die Bildstabilisierung?

Verwenden Sie den IS-Schalter am Objektivtubus. Stellen Sie ihn auf ON, um die Stabilisierung zu aktivieren. Wenn Sie ein Gehäuse mit integrierter Stabilisierung verwenden, können beide Systeme zusammenarbeiten, sofern das Gehäuse dies unterstützt.

Was ist die minimale Fokussierdistanz?

Die minimale Fokussierdistanz beträgt 1,3 Meter über den gesamten Brennweitenbereich. Verwenden Sie für nahe Motive den manuellen Fokus für mehr Genauigkeit.

Kann ich Filter mit diesem Objektiv verwenden?

Ja, der Filterdurchmesser beträgt 72 mm. Vermeiden Sie das Stapeln mehrerer Filter, um Vignettierung zu vermeiden. Verwenden Sie vorzugsweise Filter optischer Qualität.

Wie pflege ich das Objektiv?

Verwenden Sie zur Reinigung der Linsen einen Staubbläser zum Entfernen von Staub und dann ein spezielles Reinigungspapier für Objektive. Entfernen Sie regelmäßig Fingerabdrücke. Vermeiden Sie aggressive Lösungsmittel.

Welche Telekonverter sind kompatibel?

Dieses Objektiv akzeptiert die M.Zuiko Telekonverter (wie den MC-14 und MC-20). Konsultieren Sie die Olympus-Website für die aktuelle Liste. Beachten Sie, dass die maximale Blende reduziert wird und die Fokussierung beeinträchtigt sein kann.

Wozu dient die Zoomverriegelung?

Der Zoomverriegelungsschalter verhindert ein versehentliches Ausfahren des Objektivs beim Transport. Drehen Sie den Zoomring auf 100 mm und schieben Sie den Schalter auf LOCK.

Wie befestige ich das Stativ?

Das Objektiv wird mit einer abnehmbaren Stativschelle geliefert. Drehen Sie den Knopf zum Lösen, schieben Sie dann die Schelle, um sie zu entfernen oder zu befestigen. Verwenden Sie eine handelsübliche Stativschraube.

Was wiegt das Objektiv?

Das Gewicht beträgt etwa 1120 Gramm ohne Gegenlichtblende, Deckel und Stativschelle. Mit diesen Zubehörteilen liegt das Gesamtgewicht bei etwa 1300 g.

Was tun, wenn das Objektiv nicht fokussiert?

Überprüfen Sie zuerst den AF/MF-Schalter: Er muss auf AF stehen. Stellen Sie sicher, dass der Fokusbegrenzer nicht auf einen zu engen Bereich eingestellt ist. Reinigen Sie die elektrischen Kontakte und versuchen Sie, das Gehäuse neu zu starten.

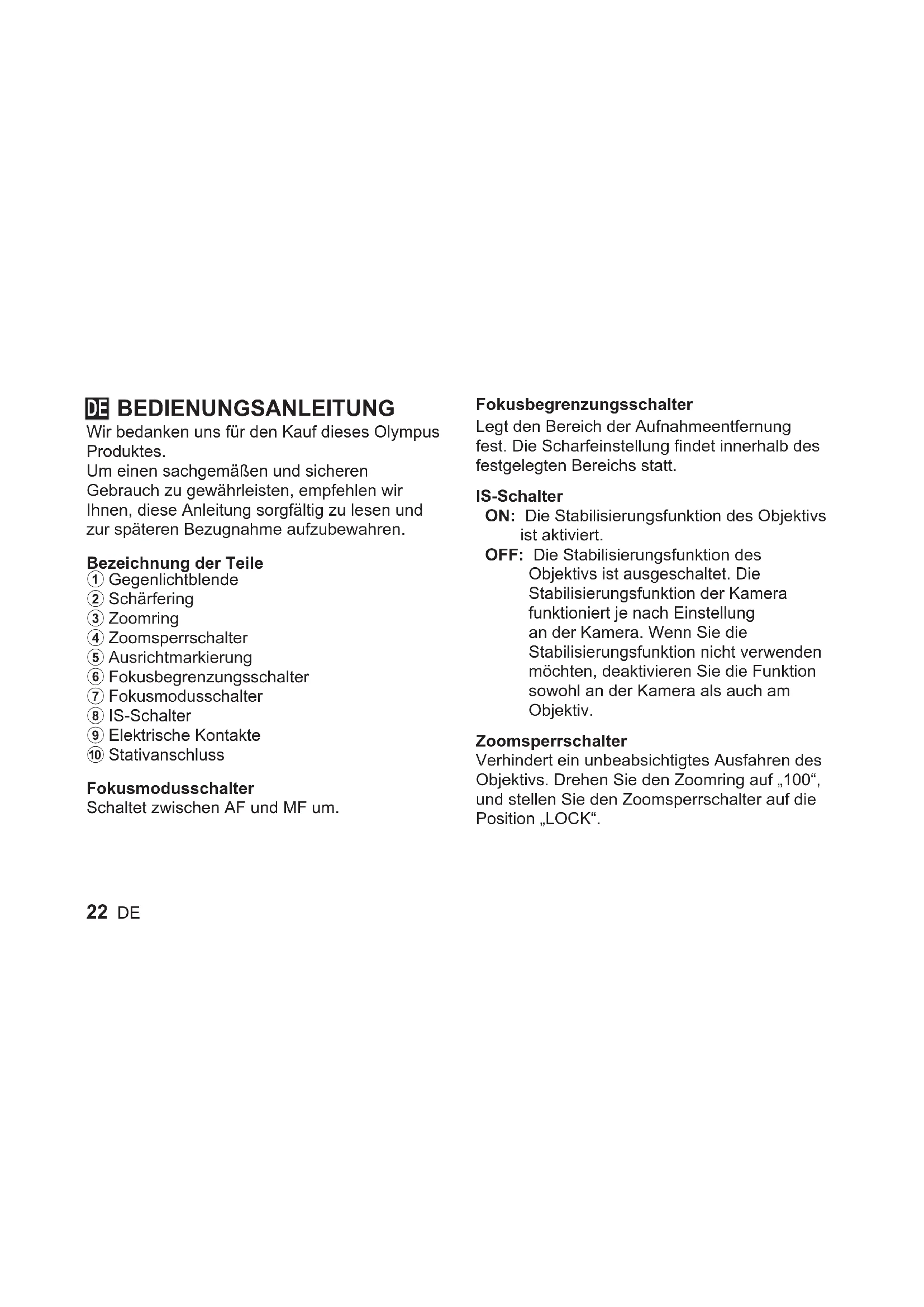

BEDIENUNGSANLEITUNG M.Zuiko Digital ED 100400mm f56.3 IS OLYMPUS

DE BEDIENUNGSCANLEITUNG

Wir bedanken uns für den Kauf these Olympus Produktes.

Um einen sachgemäßen und sicheren

Gebrauch zu gewährleisten, empfehlen wir Ihnen, diese Anleitung sorgfältig zulesen und zur späteren Bezugnahme aufzubewahren.

Bezeichnung der Teile

① Gegenlichtblende
② Schärfering
③ Zoomring
④Zoomsperrschalter
⑤ Ausrichtmarkierung
⑥ Fokusbegrenzungsschalter
⑦ Fokusmodusschalter
⑧IS-Schalter
9 Elektrische Kontakte
Stativanschluss

Fokusmodusschalter

Schaltet zwischen AF und MF um.

Fokusbegrenzungsschalter

Legt den Bereich der Aufnahmeentfernung fest. Die Scharfeinstellung findet innerhalb des festgelegten Bereichsstatt.

IS-Schalter

ON: Die Stabilisierungsfunktion des Objektivs ist aktiviert.
OFF: Die Stabilisierungsfunktion des Objektivs ist ausgeschelt. Die Stabilisierungsfunktion der Kamera Funktioniert je nach Einstellung an der Kamera. Wenn Sie die Stabilisierungsfunktion nicht verwenden möchten, deaktivieren Sie die Funktion sowohl an der Kamera als auch am Objektiv.

Zoomsperschalter

Verhindert ein unbeabsichtigtes Ausfahren des Objektivs. Drehen Sie den Zoomring auf 100^ und stellen Sie den Zoomsperschalter auf die Position, LOCK".

Anbringen der Gegenlichtblende (Abb. 1)

Aufbewahren der Gegenlichtblende (Abb. 2)

Entfernen des Stativanschlusses (Abb. 3)

Drehen Sie den Knopf am Stativanschluss in Pfeilrichtung, umihn zu losen ①. Drehen Sie den Stativanschluss in Pfeilrichtung, richten Sieihn an der Markierung ② aus, und entfernen Sieihn vom Objektivtubus ③.

Hinweise zum Fotografieren

• Verwenden Sieitte die aktuellste Firmware für die Kamera. Die Funktionen variieren je nach Kamera. Weitere Informationen finden Sie auf unserer Homepage. Wenn Sie das Objektiv an einer anderen Kamera verwenden möchten, wenden Sie sich an den jeweiligen Hersteller.
• Wenn Sie mehr als einen Filter oder einen dicken Filter verwenden, sind die Bildränder möglicherweise abgeschritten.

• Beim Verwenden eines Blitzgerätes kann es zu Abschattungen des Blitzes durch den Objektivtubus, die Gegenlichtblende usw. kommt.

• Je nach Einsatzbedingungen kann die Anzahl der Bilder, die aufgenommen werden können, geringer sein.

• Halten Sie nicht nur das Kameragehäuse fest, sondern stützen Sie auch das Objektiv ab. Die Wasserfestigkeit oder die optische Leistung können beeinträchtigt werden.
• Berühren Sie nicht die elektrischen Kontakte an den Kameras.

Wartung

Blasen Sie den Staub mit einem handelsüblichen Blasebalg vom Objektiv herunter. Reinigen Sie die Objektivoberfläche vorsichtig mit Objektivreinigungspapier. Auf der Objektivoberfläche kann sich Schimmel bilden, wenn dort Schmutz verbleibt.

Technische Daten
Anschluss	:	Micro	Four TeleKBinder Bajoversetndet werden. Weitere
Brennweite	:	100 - 400 mm (ehtspriditionen zu kompatiblen Telekonvertern und einem 200 bis 800 mm Objektiv an einer 35-mm-Kamera)
Max. Blendenwert : f5,0			* Änderungen der technischen Daten ohne Vorankündigung des Herstellers jederzeit vorhalten.
Bildwinkel : 12° - 3,1°
Optische
Konstruktion	:	15 Gruppen, 21 Lin Sicherheitshinweise:itte unbedingt die nachfolgenden Informationen setzen
Blendenskala : f5,0 bis f22
Entfernung	:	1,3 m bis ∞ (unendlich)
Scharfstellung	:	AF/MF-Umschaltung
Gewicht	:	1.120 g	Achtung: Sicherheitshinweise
Abmessungen	:	(ohne Gegenlichtblende, Objektivdeckel und Stativanschluss)	Das Objektiv nicht direkt auf die Sonne ausrichten. Dies kann zur Erblinding oder Sehschäden führen.
			Das Objektiv nur mit angebrachten Objektivdeckeln aufbewahren. Falls Sonnenstrahlen durch das Objektiv gebündelt werden, besteht Feuergefahr!
Gegenlichtblende :	Bajonett		Niemals das an der Kamera montierte
Filtergewindedurchmesser :	Ø 72 mm	Objektiv direkt auf die Sonne richtig

Micro Four Thirds und das Micro Four Thirds Logo sind Warenzeichen bzw. eingetragene Warenzeichen der OLYMPUS CORPORATION.

Olympus haftet nicht für Verstoße gegen lokale Vorschriften, die sich aus der Verwendung dieser Produkte außerhalb des Landes oder der Region des Kaufs ergeben.

Für Europa

Dieses Symbol [durchgestrichene Mülltonne nach WEEE Anhang IV] weist auf die getrennte Rücknahme elektrischer und elektronischer Geräte in EU-Ländern hin.itte werfen Sie das Gerät nicht in den Hausmüll. Informieren Sie sich über das in Ihrem Land gültige Rücknahmesystem und nutzen这点es zur Entsorgung.

- Technische Unterstützung für Kunden in Europa

Bitte besuchen Sie unsere Internetseite
http://www.olympus-europa.com
oder wenden Sie sich Telefonisch unter einer dieser Rufnummern an uns:
00800 - 67 10 83 00 (gebührenfrei)
+49 40 - 237 73 899 (gebührenpflichtig)

Die Software in thisem Objektiv enthalt\ mölicherweise Software von Drittanbietern.\ Jede Software von Drittanbietern beinhaltet\ Nutzungsbedingungen, die von den Besitzern oder Lizenzehmern dieser Software gestellt werden, und unter denen die Software Ihnen zur Verfugung gestellt wird.\ These Bedingungen und andere Hinweise zu\ Software von Drittanbietern finden Sie in der\ Hinweise-PDF-Datei der Software, zu finden\ unter\ http://www.olympus.co.jp/en/support/imsg/digicamera/download/notice/notice.cfm

Dieses Produkt verwendet einen T -KernelQuellcode unter den Bedingungen der TRON Forum (www.tron.org) T License.
