Produkttyp	LED-Fernseher
Marke	Sony
Modell	Bravia KDL43W808C
Bildschirmgröße	108,0 cm (43 Zoll)
Displayauflösung	1920 x 1080 Pixel (Full HD)
Hintergrundbeleuchtung	LED
TV-Normen	Analog: B/G, D/K, L, I; Digital: DVB-T/DVB-T2/DVB-C
Tonleistung	2 x 10 W
Drahtlose Konnektivität	Wi-Fi 802.11a/b/g/n, Bluetooth 4.1
HDMI-Anschlüsse	4 HDMI-Eingänge (davon 1 mit MHL, 1 mit ARC)
USB-Anschlüsse	2 USB-Ports (1 für HDD REC)
Weitere Anschlüsse	SCART, Component-/Composite-Eingang, optischer Audioausgang, Kopfhörerbuchse, LAN Ethernet
Stromversorgung	Netzadapter: Eingang 220-240 V AC, 50 Hz; Ausgang 19,5 V DC
Stromverbrauch im Standby	0,50 W
Durchschnittlicher jährlicher Stromverbrauch	76 kWh (für 43-Zoll-Modell)
Betriebstemperatur	0 °C bis 40 °C
Betriebsfeuchtigkeit	10 % bis 80 % RH (ohne Kondensation)
Smart-TV-Funktionen	Zugriff auf NETFLIX, Apps, BRAVIA Sync, Fußball-Modus
Installationsoptionen	Tischfuß (mitgeliefert) oder Wandhalterung (SU-WL450, nicht mitgeliefert)
Wartung und Reinigung	Vor der Reinigung Netzstecker ziehen; mit einem weichen, leicht feuchten Tuch abwischen; keine Flüssigkeit direkt aufsprühen
Sicherheit	Öffnungen nicht blockieren; auf stabiler Oberfläche installieren; von Wärmequellen fernhalten; empfohlenes Sony-Zubehör verwenden
Allgemeine Informationen	Hergestellt von Sony Corporation; CE-Konformität; Entsorgung gemäß WEEE-Richtlinie

Häufig gestellte Fragen - Bravia KDL43W808C SONY

Wie reinige ich den Fernsehbildschirm?

Stellen Sie sicher, dass das Netzkabel abgezogen ist. Wischen Sie vorsichtig mit einem weichen Tuch. Bei hartnäckigen Verschmutzungen verwenden Sie ein leicht mit einer milden Reinigungslösung getränktes Tuch. Sprühen Sie niemals Flüssigkeit direkt auf den Bildschirm.

Wie installiere ich den Fernseher an der Wand?

Verwenden Sie die Wandhalterung SU-WL450 (nicht im Lieferumfang enthalten). Die Installation sollte von einem Fachtechniker durchgeführt werden. Befolgen Sie die mit der Halterung gelieferten Anweisungen und die im Handbuch.

Was tun, wenn die Fernbedienung nicht funktioniert?

Überprüfen Sie zuerst die Batterien: Achten Sie auf die Polarität und ersetzen Sie sie bei Bedarf. Stellen Sie sicher, dass kein Gegenstand den Fernbedienungssensor des Fernsehers blockiert.

Wie aktualisiere ich die Software des Fernsehers?

Drücken Sie HOME, wählen Sie [Hilfe] > [Systemsoftware-Update]. Sie können den automatischen Download aktivieren oder ein manuelles Update starten. Ziehen Sie während des Updates nicht das Netzkabel.

Was tun, wenn der Bildschirm schwarz ist und kein Ton kommt?

Überprüfen Sie den Anschluss der Antenne/des Kabels. Stellen Sie sicher, dass der Fernseher eingesteckt und eingeschaltet ist (weiße Anzeige). Wenn das Problem weiterhin besteht, setzen Sie den Fernseher zurück, indem Sie ihn für 2 Minuten vom Strom trennen.

Wie schließe ich ein USB-Gerät zur Aufnahme an?

Schließen Sie eine USB-Festplatte an den USB 1 (HDD REC)-Port an. Die Aufnahmefunktion erfordert ein Software-Update (voraussichtlich 2015 verfügbar). Drücken Sie die REC-Taste auf der Fernbedienung, um das laufende Programm aufzunehmen.

Welche Audioeinstellungen sind verfügbar?

Sie können auf die Toneinstellungen über HOME > [Einstellungen] > [Ton] zugreifen. Wählen Sie den Audioausgang (Kopfhörer, Lautsprecher, externes Audiosystem). Der Fernseher unterstützt Dolby Digital und DTS.

Wie aktiviere ich Untertitel?

Drücken Sie die Taste (Untertiteleinstellung) auf der Fernbedienung, um Untertitel ein- oder auszuschalten (sofern verfügbar). Dies funktioniert bei digitalen Programmen.

Was tun, wenn die LED-Anzeige rot blinkt?

Zählen Sie die Anzahl der Blinkzeichen (Intervall von 3 Sekunden). Ziehen Sie das Netzkabel für 2 Minuten ab und stecken Sie es dann wieder ein. Wenn das Problem weiterhin besteht, wenden Sie sich unter Angabe der Blinkanzahl an den Sony-Kundendienst.

Wie verwende ich die BRAVIA Sync-Funktion?

Drücken Sie die Taste SYNC MENU auf der Fernbedienung, um das BRAVIA Sync-Menü anzuzeigen. Damit können Sie kompatible Geräte steuern, die über HDMI angeschlossen sind (Ton, Wiedergabe usw.).

BEDIENUNGSANLEITUNG Bravia KDL43W808C SONY

(sauf KDL-55/50/43W75xC)

Video (2D): 1080p (30 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p, 576p, 576i, 480p, 480i

Video (3D):

(sauf KDL-55W75xC/50W75xC/43W75xC)

BELANGRIJK BERICHT 2

Deafstandsbediening werkt nicht.

• Vervang de batterijen.

Netspanningsvereisten

WICHTIGER HINWEIS. 2
Sicherheitsinformationen 3
Sicherheitsmassnahmen 5

K部件en und Bedienelemente . . . 7

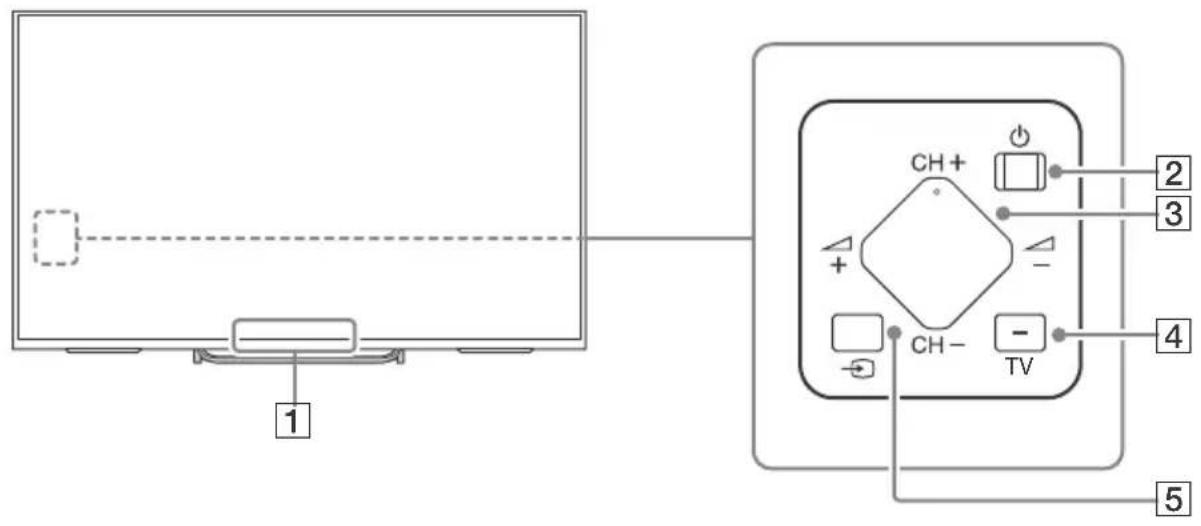

Bedienelemente und Anzeigen. 7

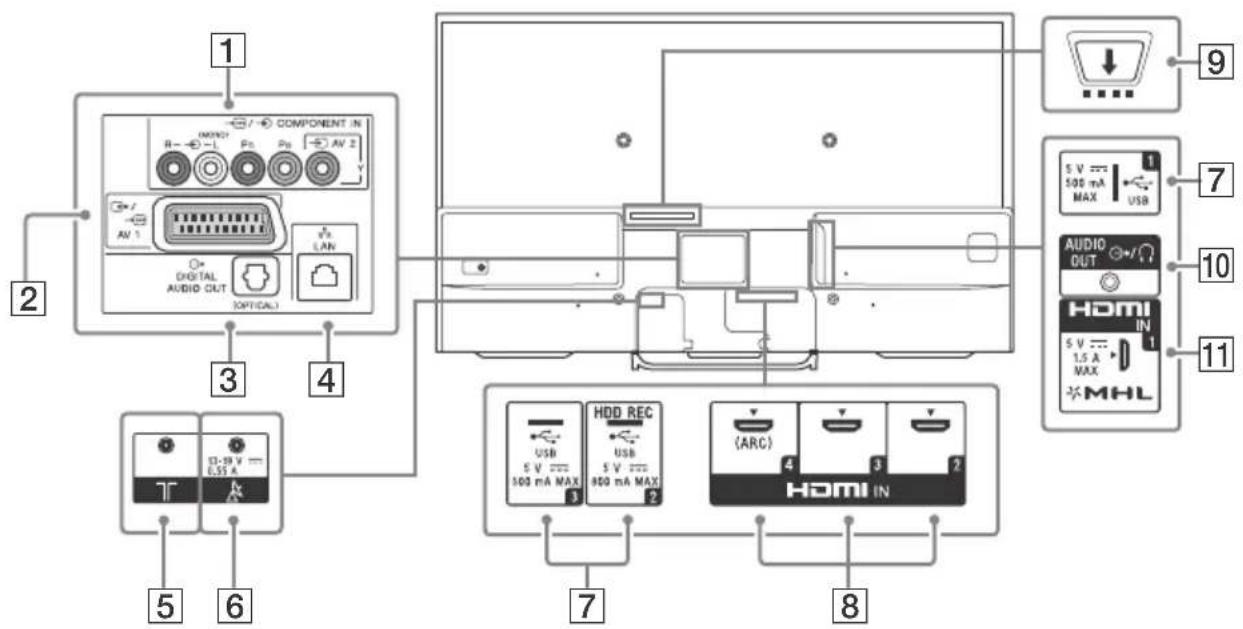

Eingänge und Ausgänge 8
Verwendend der Fernbedienung 10

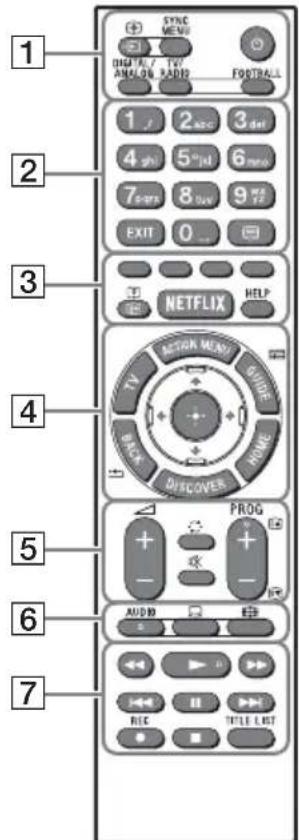

Fernbedienung-Beschreibung der Teile. 10
Montieren des Fernsehgeräts an der
Wand 12
Störungsbehebung 14
Probleme und Lösungen 14
Technische Daten. 15

Einleitung

Vielen Dank, dass Sie sich für ein Produkt von Sony entschieden haben.

Bitte lessen Sie diesen Handbuch aufmerksam durch, bevor Sie das Fernsehoger verwenden, und bewahren Sie es auf, um später bei Bedarfarin nachschlagen zu konnen.

Anmerkung

• Lesen Sie sich vor der Bedienung des Fernsehgerats die "Sicherheitsinformationen" durch (Seite 3).
• Darstellungen und Abbildungen, die in der Einführungsanleitung und in dieser Anleitung verwendet werden, dienen nur der Referenz und konnen vom tatsächlichen Produkt abweichen.

Position des Bezeichnungsschildes

Aufkleber mit Modellnummer, Herstellungsdatum (Jahr/Monat) und Betriebsspannung befinden sich auf der Rückseite des Fernsehgerats oder auf der Verpackung.

Die Aufkleber mit der Modellnummer und Seriennummer des Netzteils befinden sich an der Unterseite des Netzteils.

WARNING

UM FEUERGEFAHR ZUVERMEIDEN, HALTEN

SIE KERZEN UND JEGLICHE OFFEN FLAMMEN

JEDERZEIT VON DIESEM GERÄT FERN.

WICHTIGER HINWEIS

Dieses Produkt wurde von oder für Sony Corporation, 1-7-1 Konan Minato-ku Tokio, 108-0075 Japan hergestellt. Bei Fragen zur Produktkonformität auf Grundlage der Gesetzgebung der Europäischen Union kontaktieren Sieitte den

Bevollmächtigten Sony Belgium, bijkantoor van Sony Europe Limited, Da Vincilaan 7-D1, 1935 Zaventem, Belgien. Für Kundendienst oder Garantieangelegenheiten wenden Sie sichitte an die in den Kundendienst- oder Garantiedokumenten genannten Adressen.

Hinweis zum Drahtlos-Signal

Hiermit erklart die Sony Corporation, dass sich these Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlädigen Bestimmungen EG befindet.

Weitere Informationen erhältlich unter: http://www.compliance.sony.de/

Hinweis für Kunden: Die folgenden Informationen gelten nur für Geräte, die in Ländern verkauf werden, in denen EU-Richtlinien gelten.

Das drahtlose Fernsehsystem darf in folgenden Ländern verwendet werden:

Dieses Gerät kann auch in Ländern außerhalb Europas eingesetzt werden.

Sicherheitsinformationen

WARNING

Batterien dürfen nicht übermäßiger Hitze, wie Sonnenlicht, einem Feuer oder Ähnlichem, ausgesetzt werden.

Installation/Einstellung

Installieren und benutzten Sie das Fernsehgerät unter Berücksichtigung der im Folgenden angegebenen Anweisungen, um alle Risiken wie Feuer, Stromschlag oder Beschädigungen und/oder Verletzungen zu vermeiden.

Installation

• Das Fernsehgerat sollte darüber frei zugänglichen Netzsteckdose installiert werden.
• Stellen Sie das Fernsehgerät auf eine stabile, ebene Oberfläche, um zu verhindern, dass es herunterfällt und Personenschäden oder Schaden am Fernsehgerät verursacht.
• Wandeinbauten sollenn nur von qualifiziertem Fachpersonal ausgefuhrt werden.
  Aus Sicherheitsgrunden wird dringend empfohlen, ausschließlich Sony Zubehörteile zu verwenden, inklusive: Wandhalterung SU-WL450

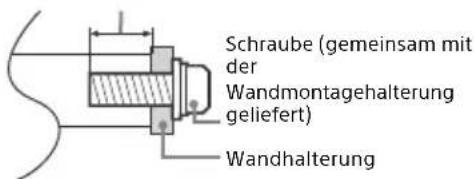

• Verwenden Sie unbedingt die Schrauben im Lieferumfang der Wandhalterung, wenn Sie die Wandhalterung am Fernsehergat befestigen. Die mitgelieferten Schrauben sind, gemessen von der Befestigungsfläche der Wandhalterung, wie in der Abbildung dargestellt konzipiert.

Durchmesser und Länge der Schrauben variieren je nach Modell der Wandmontagehalterung.

Durch die Verwendung anderer als der mitgelieferten Schrauben kann das Fernsehgerat beschadigt werden oder herunterfallen.

10 mm - 12 mm

Transport

• Vor dem Transport des Fernsehgerätsziehen Sieitte alle Kabel aus dem Gerät.
  Zum Transport eines groBen Fernsehgerats sind zwei oder drei Personen nötig.
• Wenn Sie das Fernsehgerat ohne Hilfsmittel transportieren, halten Sie es wie unter dargestellt. Üben Sie weder auf den LCD-Bildschirm noch auf den Bildschirmrahen Druck aus.

• Setzen Sie das Fernsehgerät beim Transport weder Stößen noch starken Erschüttungen aus.
• Wenn Sie das Fernsehgerät für Reparaturen oder bei einem Umzug transportieren müssen, verpacken Sie es mithilfe der Originalverpackungsmaterialien im Originalkarton.

Luftzirkulation

• Decken Sie nie die Luftungsöffnungen ab und stecken Sie nichts in das Gehäuse.
• Lassen Sie ausreichend Platz um das Fernsehgerät (siehe Abbildung).
• Es wird dringend empfohlen, die offizielle Sony Wandmontagehalterung zu verwenden, um eine ausreichende Luftzirkulation zu gewährleisten.

Installation an der Wand

Lassen Sie mindestens so viel Platz um das Gerät.

Aufstellung auf dem Standfuß

Lassen Sie mindestens so viel Platz um das Gerät.

Um eine ausreichende Beluftung zu gewährleisten und Stauboder Schmutzablagerungen zu vermeiden:

• Stellen Sie das Fernsehgerät weder flach noch auf dem Kopf stehend, falsch herum oder seitwärts geneigt auf.
• Stellen Sie das Fernsehgerät weder auf einem Regal, einem Teppich, einem Bett oder in einem Schrank auf.
• Decken Sie das Fernsehgerät nicht mit Decken oder Vorhängen ab und legen Sie keine Gegenstände wie Zeitungen usw. darauf.
• Installieren Sie das Fernsehgerät nicht wie auf der Abbildung gezeigt.

Die Luftzirkulation wird unterbunden.

Netzkabel

Um alle Risiken wie Feuer, Elektroschock oder Beschädigungen und/oder Verletzungen auszuschreiben, sollen den das Netzkabel und den Stecker wie hier angegeben handhaben:

• Verwenden Sie ausschließlich die von Sony und keinen anderen Anbietern geleiferte Netzkabel.

• Stecken Sie den Stecker ganz in die Netzsteckdose.

• Dieses Fernsehgerat ist ausschließlich für den Betrieb an 220 V - 240 V Wechselstrom ausgelegt.
  Trennen Sie das Gerät zu ihrer eigenen Sicherheit unbedingt vom Netzstrom, wenn Sie Kabel an dem Gerät anschließen, und stolpern Sie nicht über die Kabel.
  Trennen Sie das Netzkabel von der Netzsteckdose, bevor Sie das Fernsehgerat reparieren oder transportieren.
• Halten Sie das Netzkabel von Wärmequellen fern.
  Ziehen Sie den Netzstecker aus der Steckdose und reinigen Sieihn regelmäßig. Wenn der Stecker verstaubt ist und sich Feuchtigkeit ablagert, kann die Isolierung leiden und es besteht Feuergefahr.

Anmerkung

• Verwenden Sie das mitgelieferte Netzkabel nicht mit anderen Geräten.
  Klemmen, biegen oder verdrehen Sie das Netzkabel nicht übermöig. Die blanken Adern im Inneren des Kabels konnten freiiegen oder brechen.
• Nehmen Sie am Netzkabel keine Veränderungen vor.
• Stellen Sie keine schweren Gegenstände auf das Netzkabel.
• Ziehen Sie nicht am Kabel, selbst wenn Sie das Netzkabel aus der Steckdose Herausziehen.
• Achten Sie daraufuf, nicht zu weitere andere Geräte an dieser Netzsteckdose anzuschreiben.
• Verwenden Sie eine Netzsteckdose, in der der Stecker fest sitzt.

HINWEIS ZUM NETZTEIL

Warning

Um das Risiko eines Brandes oder Stromschlags zu reduzieren, sollen den Sie das Gerät weder Regen noch Feuchtigkeit aussetzen. Stellen Sie keine mit Flüssigkeit gefüllten Objekte, wie z. B. Vasen, auf das Gerät, um die Gefahr eines Brandes oder Stromschlags zu verringingern. Stellen Sie das Gerät nicht an einem Ort auf, an dem eine ausreichende Luftzufuhr nicht gegeben ist, zum Beispiel in einem engen Regalfach oder an einem ähnliche Ort.

• Stellen Sie sichere, dass sich die Netzsteckdose in der Naze des Geräts befindet und leicht zuganglich ist.
• Verwenden Sie unbedingt das mitgelieferte Netzteil und Netzkabel.
• Verwenden Sie keine anderen Netzele. Andernfalls kann es zue einer Fehlfunktion kommt.
• Schlieben Sie das Netzkabel an eine leicht zugängliche Netzsteckdose an.
• Wickeln Sie das Netzkabel nicht um das Netzeil. Anderfalls kann die Litze im Inneren durchtrennt werden und/oder es kann zu einer Fehlfunktion des Medienreceivers kommt.
• Berühren Sie das Netzteil nicht mit feuchten Handen.
• Sollen am Netzeil irgendwelche Störungen auftreten, losen Sie das Netzeil sofort von der Netzsteckdose.
• Solang eine Verbindung zur Netzsteckdose besteht, ist das Gerät nicht vom Netzstrom getrennt, auch wenn das Gerät selbst ausgeschaltet wurde.
• Da sich das Netzteil erwartet, wenn es langere Zeit verwendet wird, kann es sich sehr heißt anführten, wenn Sie es mit der Hand berühren.

Verbotene Nutzung

Installieren Sie das Fernsehgerät weder an Standorten, in Umgebungen noch in Situationen wie den hier aufgeführten, da dies zu Fehlfunktionen des Fernsehgeräts und Feuer, Elektroschock, Beschädigungen und/oder Verletzungen führen kann.

Standorte:

• Im Freien (in direktem Sonnenlicht), am Meer, auf einem Schiff oder Boot, im Innern eines Fahrzeugs, in medizinischen Einrichtungen, an instabilen Standorten, in der Höhe von Wasser, Regen, Feuchtigkeit oder Rauch.

Umgebungen:

• An heissen, feuchten oder übermöbig staubigen Orten, an denen Insekten in das Gerät eindringen können; an denen es mechanischen Erschütterungen ausgesetzt ist, besoin brennbaren Objekten (Kerzen usw.). Das Fernsehgerätarf welteder Tropfen oder Spritzern ausgesetzt werden. Es dürfen keine mit Flüssigkeit gefüllten Gegenstände, zum Beispiel Vasen, auf dem Fernsehgerät abgestellt werden.

Situationen:

• Mit nassen Handen, ohne Gehäuse oder mit anderem als vom Hersteller empfohlenen Zubehor benutzten. Trennen Sie das Fernsehgerät bei Gewitter von der Netzsteckdose und der Antenne.
• Das Fernsehgerat wird so aufgestellt, dass es frei in einen offenen Raum hineinragt. Anderenfalls besteht die Gefahr, dass eine Person oder ein Gegenstand gegen das Fernsehgerat stöhlt und es kann zu Verletzungen oder Sachschädenkommen.
• Das Fernsehgerät wird an einem feuchten oder staubigen Ort oder in einem Raum mit fettigem Rauch oder Dampf aufgestellt (in der Nähe von Kochstellen oder Luftbefeuchtern). Andernfalls besteht Feuergefahr, die

Gefahr eines elektrischen Schlags oder das Gerät kann sich verformen.

• Das Fernsehgerät wird an Orten mit extremen Temperaturen aufgestellt, etwa in direktem Sonnenlicht, in der Höhe einer Heizung oder eines Warmluftauslasses. Andernfalls kann sich das Fernsehgerät überhitzen und das Gehäuse kann sich verformen und/oder es kommt zu Fehlfunktionen am Fernsehgerät.

• Wenn das Fernsehgerät in der Umkleidekabine eines Schwimmbads oder Thermalbads aufgestellt wird, kann das Fernsehgerät durch Schwefeldampfe usw. beschädigt werden.

• Für eine optimale Bildqualität schützen Sie den Bildschirm vor direkter Beleuchtung oder direktem Sonnenlicht.

• Bringen Sie das Fernsehgerät möglichst nicht von einem kalten in einen warmen Raum. Bei plötzlichen Temperaturschwankungen kann sich Feuchtigkeit niederschlagen. Dies kann die Bild- und/oder Farbqualität am Fernsehgerät beeinträchtigen. Lassen Sie die Feuchtigkeit in einem solchen Fall vor dem Einschalten des Fernsehgeräts vollständig verdunsten.

Bruchstücke:

• Werfen Sie nichts gegen das Fernsehgerät. Das Glas des Bildschirms konnte durch den Aufprall zerbrechen und schwere Verletzungen verursachen.
• Falls die Oberfläche des Fernsehgeräts zerspringt,ziehen Sie zuerst das Netzkabel aus der Steckdose,bevor Sie das Gerät berühren. Andernfalls besteht die Gefahr eines elektrischen Schlages.

Wenn das Gerät nicht benutzt wird

Zum Schutz der Umwelt und aus Sicherheitsgründen empfeihlt es sich, das Fernsehgerät vom Stromnetz zu trennen, wenn es mehrere Tage nicht benutzt wird.
- Da das Fernsehgerät auch in ausgeschaltetem Zustand mit dem Stromnetz verbunden ist, wenn es nur ausgeschelt warde, muss der Stecker aus der Netzsteckdose gezogen werden, um das Fernsehgerät vollkommen ausschalten.
- Bei einigen Fernsehgeräten gibt es jedoch möglicherweise Funktionen, für die das Fernsehgerät in den Bereitschaftsmodus geschellt sein muss.

Kinder

Sorgen Sie damit, dass Kinder nicht auf das Fernsehgerä t klettern.
- Bewahren Sie keine Zubehrönte außerhalb der Reichweite von Kindern auf, damit diese nicht irrtümlicherweise verschlukt werden.

Falls folgende Probleme auftreten...

Schalten Sie das Fernsehgerät sofort aus undziehen Sie den Netzstecker aus der Steckdose, sobald eines der folgenden Probleme auftritt.

Wenden Sie sich an ihren Handlcr oder das Sony Kundendienstzentrum, um es von qualifiziertem Fachpersonal überprüfen zu halten.

Wenn:

Das Netzkabel beschädigt ist.
- Der Stecker nicht fest in der Netzsteckdose sitzt.
- Das Fernsehgeber durch Fallen, Stoßen oder einen geworfenen Gegenstand beschadigt ist.
Flüssigkeit oder Fremdkörper durch die Öffnungen in das Fernsehgerät gelangen.

Hinweis zur Temperatur des LCD-Bildschirms

Wenn der LCD-Bildschirm langere Zeit genutzt wird, erwartt sich der Bereich um den Bildschirm herum. Diese Bereich kann sich hei anfahlen, wenn Sieihn mit der Hand berühren.

Sicherheitsmassnahmen

Fernsehen

• Beim Anschauen von 3D-Videobildern oder beim Spielen von räumlichen 3D-Spielen versprüren manche Menschen Unwohlsein (Überlastung der Augen, Müdigkeit oder Übelkeit). Sony empfeihlt, dass alle Zuschauer beim Betrachten von 3D-Videobildern bzw. beim Spielen von räumlichen 3D-Spielen regelmäß Pausen einlagen. Die Länge und Häufigkeit der notwendigen Pausen variert von Person zu Person. Sie müssen für sich entscheiden, was am besten ist. Sollen irgendwelche Beschwerden auftreten, dürfen Sie nicht weiter 3D-Videobildner anschauen oder räumliche 3D-Spielen spielen, bis das Unwohlsein vorüber ist. Konsultieren Sie gegebenenfalls einen Arzt. Schlagen Sie auch (i) in der Bedienungsanleitung von einem anderen Gerat oder Medium nach, das Sie zusammen mit dem Fernsehergerat verwenden, sowie (ii) auf unserer Website (www.sony.eu/support), wo Sie aktuelle Informationen finden. Bei kleinen Kindern (besonders bei Kindern unter sechs Jahren) entwickelt sich das Severmögen noch. Wenden Sie sich an einen Arzt (wie z. B. einen Kinder- oder Augenorzt), bevor Sie kleinen Kindern erlauben, 3D-Videobildner anzusehen oder räumliche 3D-Spielle zu spielen. Erwachsene sollen den Kinder beaufsichtigen, um sicherzustellen, dass diese die oben aufgeführten Empfehlungen befolgen.
• Verwenden, lagern und belassen Sie die 3D-Brille oder die Batterie nicht in der Höhe eines Feuers oder an Orten mit hohen Temperaturen, z. B. in direktem Sonnenlicht oder in durch die Sonne aufgewärmten Autos.
• Schauen Sie bei gemäßiger Beleuchtung fern. Durch falsche Beleuchtung oder langes Fernsehen werden die Augen belastet.
• Stellen Sie beim Verwenden von Kopfhörem die Lautstärke moderat ein. Andernfalls kann es zu Gehorschäden kommt.

LCD-Bildschirm

• Obwohl bei der Herstellung des LCD-Bildschirms mit hochprüziser Technologie garbeitet wird und der Bildschirm 99,99% und mehr effektive Pixel besitzt, ist es möglich, dass dauerhaft einige Schwarze oder leuchtende Punkte (rot, grün oder blau) sightbar sind. Es handelt sich damit um eine struktuelle Eigenschaft von LCD-Bildschirmen und nicht um eine Fehlfunktion.
• StoBen Sie nicht gegen den Filter an der Vorderseite, zerkratzen Sieihn nicht und stellen Sie nichts auf diesen Fernsehgerät. Das Bild kann ungleichmäßig werden und der LCD-Bildschirm kann beschädigt werden.
• Wenn diese Fernsehgerät an einem kalten Ort verwendet wird, kommt es möglicherweise zu Schmierstreifen im Bild oder das Bild wird dunkel. Dabei handelt es sich nicht um ein Versagen. Diese Effekte verschwinden, wenn die Temperatur steigt.
• Wenn Standbildern länger die Zeit angezeigt werden, kann es zu Doppelbildern kommt. Diese Effekt verschwindet in der Regel nach einigen Augenblicken.
• Bildschirm und Gehäuse erwärmen sich, wenn das Fernsehgerät in Betrieb ist. Dies ist keine Fehlfunktion.
• Der LCD-Bildschirm enthalt eine keine Menge Flüssigkristalle. Befolgen Sie bei der Entsorgung die bei Ohnen geltenden Entsorgungsrichtlinien.

Pflegen und Reinigen der

Bildschirmoberfläche bzw. des Gehäuses des Fernsehgeräts

Trennen Sie das Netzkabel unbedingt von der Netzsteckdose, bevor Sie das Gerät reinigen.

Um Materialschäden oder Schäden an der Bildschirmbeschäftung zu vermeiden, beachten Sieitte folgende Vorschutsmaßnahmen.

• Entfernen Sie Staub vorsichtig mit einem weichen Tuch von der Bildschirmoberfläche bzw. dem Gehäuse. Bei stärkerer Verschmutzung feuchten Sie ein weiches Tuch leicht mit einer milden Reinigungslösung an und wischen dann über den Bildschirm.

• Sprufen Sie niemals Wasser oder Reinigungsmittel direkt auf das Fernsehgerat. Es kann bis zur Unterseite des Bildschirms oder der Außenteile laufen und in das Fernsehgerat gelangen und so Schaden am Fernsehgerat verursachen.

• Verwenden Sie keine Scheuerschwämme, keine alkalischen/säurehaltigen Reinigungsmittel, kein Scheuerpulver oder flüchtigen Lösungsmittel wie Alkohol, Benzin, Verdünning oder Insektizide. Wenn Sie solche Mittel verwenden oder das Gerät langere Zeit mit Gummi-oder Vinylmaterialien in Berührung kommt, kann es zu Schäden an der Bildschirm- oder der Gehäuseoberfläche kommt.
• Um eine ausreichende Beluftung zu gewährleisten, wird regelmässiges Staubsaugen der Luftungsöffnungen empfohlen.
• Wenn Sie den Winkel des Fernsehgerats einstellen, bewegen Sie das Fernsehgeber mit Vorsicht, damit es nicht verrutscht oder vom Ständer fällt.

Sonderzubehör

• Halten Sie Zusatzteile oder Geräte mit elektromagnetischer Strahlung von dem Fernsehgerät fern. Andernfalls konnen Bild- und/oder Tonstörungen auftreten.
• Dieses Gerät wurde geprüft und erfüllt die EMV-Richtlinie, sofern ein Signalverbindungskabel von unter 3 m Länge verwendet wird.

Empfehlung für Stecker des F-Types

Der Vorsprung der inneren Leitung ab dem Verbindungsteil darf hochtens 1,5 mm betragen.

(Referenzabbildung fur Stecker des F-Types)

Vorsichtshinweis zum Umgang mit der Fernbedienung

• Achten sie beim Einsetzen von Batterien auf die richtige Polung.
• Verwenden Sie Batterien unterlichlicher Typen nicht gemeinsam und auch nicht alte und neue Batterien zusammen.
• Entsorgen Sie verbrauchte Batterien umweltschonend.
  Beachten Sieitte geltende Entsorgungsrichtlinien fur Batterien. Wenden Sie sich ggf. an die zuständige Behörde.
• Behandeln Sie die Fernbedienung sorgfältig. Lassen Sie sie nicht fallen, treten Sie nicht darauf auf und schüten Sie keine Flüssigkeiten darauf.
  Bewahren Sie die Fernbedienung nicht darüber einer Wärmequelle, unter direkter Sonneneinstrahlung oder an einem feuchten Ort auf.

Drahtlosfunktion des Geräts

• Das Gerätarf nicht in der Nähe medizinischer Geräte (Schrittmacher usw.) betrieben werden, da deren Funktionswise dadurch beeinträchtigt werden kann.
• Obwohl these Geser gerat verschlüsselte Signale sendet/empfängt, müssen Sie sich vor nicht autorisiertem Empfang von Signalen schätzen. Für etwaige Probleme diesbezüglich kann keine Haftung übernommen werden.

Entsorgen des Fernsehgeräts

Entsorgung von begrachten elektrischen und elektronischen Geräten (anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem für diese Geräte)

Das Symbol auf dem Produkt oder seiner Verpackung weist daraufhin, dass diese Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einer Annahmestelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch ihren Beitrag zum korrekten Entsorgen these Produkte schätzen Sie die Umwelt und die Gesundheit ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringng. Weitere Informationen zum Recycling ces des Produkt erhalten Sie bei Ihr Gemeindeverwaltung, den communalen Entsorgungsbetrieben oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Entsorgung von gebrauchten Batterien und Akkus (anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem für diese Produkte)

Das Symbol auf der Batterie/dem Akku oder der Verpackung weist darauf auf hin, dass diese nicht als normaler Haushaltsabfall zu behandeln sind. Ein zusätzliches chemisches Symbol Pb (Blei) oder Hg (Quecksilber) unter der durchgestrichen Mülltonne bedeutet, dass die Batterie/der Akku einen Anteil von mehr als 0,0005% Quecksilber oder 0,004 % Blei enthalt. Durch ihren Beitrag zum korrekten Entsorgen dieser Batterien/Akkus schätzen Sie die Umwelt und die Gesundheit ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringngern. Bei Produkten, die auf Grund ihrer Sicherheit, der Funktionalität oder als Sicherung vor Datenverlust eine ständige Verbindung zur eingebauten Batterie bestehtig, sollte die Batterie nur durch qualifiziertes Servicepersonal ausgetacht werden. Um saferzustellen, dass die Batterie korrekt entsorgt wird, geben Sie das Produkt zwecks Entsorgung an einer Annahmestelle für das Recycling von elektrischen und elektronischen Geräten ab. Für alle anderen Batterien entnehmer Sie die Batterieitte entsprechend dem Kapitel über die sichere Entfernung der Batterie. Geben Sie die Batterie an einer Annahmestelle für das Recycling von Batterien/Akkus ab. Weitere Informationen über das Recycling deses Produkts oder der Batterie erhalten Sie von ihrer Gemeinde, den communaalen Entsorgungsbetrieben oder dem Geschäft, in dem Sie das Produkt gekauft haben. Hinweis für Lithiumbatterien:itte geben Sie nur entladene Batterien an den Sammelstellen ab. Wegen Kurzschlussgefahr überkleben Sieitte die Pole der Batterie mit Klebestreifen. Sie erkennen Lithiumbatterien an den Abkurzungen Li oder CR.

K componenten und Bedienelemente

Bedienelemente und Anzeigen

DE

1 Sensor der Fernbedienung\*/ Lichtsensor\*/ Beleuchtungs-LED / 3D-Sync-Sender\*1\*2

Die Beleuchtungs-LED leuchtet oder blinkt entsprechend dem Status des Fernsehgeräts.

• WeiB Beim Einschalten des Fernsehgerats/im Bild-aus-Modus/bei Softwareaktualisierungen usw.
  Cyan Beim Herstellen eine Drahtlosverbindung mit dem Mobilgerat.
  P i n2k* Aufnahmemodus.
• Bernstein Der Timer ist eingestellt.

2 (Ein/Aus)

CH+/-(Kanal) + / - (Lautstärke)

4 TV Schalten Sie zu einem Fernsehkanal oder zur Einspeisung anderer Geräte um.

5 (Eingangswahl)

Eingangsquelle anzeigen setzen und auswahlen.

1 Stellen Sie nichts in die Nähe des Sensors.
2 Nur in bestimmten Regionen/Ländern bzw. für bestimmte Fernsehmodelle.

Eingänge und Ausgänge

1 AV2,COMPONENT IN

• Bei einer Composite-Verbindung: Verwenden Sie AV 2 und (L/R) unter / COMPONENT IN*1.
• Bei einer Component-Verbindung: Verwenden Sie Y, P B, P R, und (L/R).

2 A V 1

Schlieben Sie hier ein SCART-Kabel an.
Wenn Sie einen Analogdecoder
anschreiben, gibt der Tuner des
Fernsehgerats verschlüsselte Signale an den
Decoder aus und der Decoder entschlüsselt
die Signale, bevor sie ausgegeben werden.

5 (RF-Eingang)

Schlieben Sie eine Antenne oder ein Antennenkabel an.

6 (Satelliteneingang)

Schlieben Sie hier eine Satellitenantenne an.

7 USB1/2 (HDDREC) 23/3

• Wenn Sie hier ein großes USB-Gerät anschließen, kann das die daneben angeschlossenen Geräte befindern.
• Wenn Sie ein große USB-Gerät anschlieBen, schlieBen Sie es an die Buchse USB 1 an.

8 HDMI IN 2/3/4

Wenn Sie ein digitales Audiosystem anschließen, das mit der Technologie Audio Return Channel (ARC) kompatibel ist, verwenden Sie HDMI IN 4. Andernfalls ist ein zusätzlicher Anschluss über DIGITAL AUDIO OUT (OPTICAL) notwendig.

9 CAM (Conditional Access Module)

• Dieser Steckplatz bietet Zugang zu Pay-TV-Diensten. Erläuterungen dazu finden Sie in der Bedienungsanleitung im Lieferumfang des CAM.
• Stecken Sie die Smart-Card nicht direkt in den CAM-Steckplatz des Fernsehgeräts. Sie muss in das Conditional Access Module eingesetzt werden, das Sie von Ihr demotorisierten Handler erhalten haben.
• CAM wird in einigen Länder/Gegenden nicht Unterstützung. Fragen Sie dazu einen autorisierten Handler.
• Möglicherweise wird eine CAM-Meldung angezeigt, wenn Sie nach der Wiedergabe von Internetvideos zu einem Digitalprogramm umschalten.

10 AUDIO OUT

Um den Ton des Fernsehgeräts über die angeschlossenen Geräte wiederzugegeben, drücken Sie HOME. Wahlen Sie [Einstellungen] [Ton] [Kopfhörer/ Audioausgang] und dann das gewünschte Element.

11 HDMI IN 1/MHL

Sie konnen das MHL (Mobile High-definition Link)-Gerät über ein MHL-Kabel mit HD-Qualität anschließen.

1 Wenn Sie Mono-Geräte anschließen, schlieben Sie sie an den Audioanschluss L (MONO) an.
2 Nur in bestimmten Regionen/Ländern bzw. für bestimmte Fernsehmodelle.
*3 Die Funktion HDD REC wird 2015 im Laufe des Jahres verfügbar sein. Sie erhalten die Funktion HDD REC automatisch als Softwareaktualisierung. Stellen Sie sicher, dass der Fernseher mit dem Internet verbunden ist. Wenn Sie über keine Netzwerkverbindung verfügen, können Sie die Software über den Computer von der Sony-Supportwebsite herunterlagen. Ausführliche Informationen zur Durchführung der Aktualisierung finden Sie auf der Sony-Supportwebsite. Um über das genaue Veröffentlichungsdatum auf dem Laufenden zu bleiben, melden Sie sich unter http://www.sony.eu/support/2015tvnetworkupdate an.

Verwendend der Fernbedienung

Fernbedienung - Beschreibung der Teile

1 Eingangswahl/Text anhalten)

Im TV-Modus: Eingangsquelle anzeigen lessen und auswahlen.

Im Text-Modus: Stoppt auf der aktuellen Seite.

(TV-Standby)

Schalten Sie das Fernsehgerät ein oder aus (Standby-Modus).

DIGITAL/ANALOG

Schalten Sie zwischen dem Digital- und Analogmodus um.

TV/RADIO

Schalten Sie zwischen TV- und RADIO-Sendungen um.

SYNC MENU

Rufen Sie das BRAVIA Sync-Menu auf.

FOOTBALL

Aktivieren oder deaktivieren Sie den Modus Live Football (wenn die Funktion verfügbar ist).

Zifferntasten

EXIT

Rufen Sie den vorherigen Bildschirm auf oder schreiben Sie das Menu. Wenn der Dienst Interactive Application verfügbar ist, drücken Sie diese Taste, um den Dienst zu beenden.

(Text)

These Taste zeigt Textinformationen an.

3 Farbstaten

Mit diesen Tasten konnen Sie die entsprechenden Funktionen ausführten.

Info/Text aufdecken)

Zeigt Informationen an.

NETFLIX*1

Rufen Sie den Onlinedienst „NETFLIX" auf.

HELP

Zeigen Sie das Hilfe-Menu an.

4 ACTION MENU

Zeigen Sie eine(List der Kontextfunktionen an.

TV

Schalten Sie zu einem Fernsehkanal oder zur Einspeisung anderer Geräte um.

GUIDE/图 1

Zeigen Sie die digitale Programmübersicht an.

BACK/

Rufen Sie den vorherigen Bildschirm auf.

HOME

Zeigen Sie das Startmenü des Fernsehgeräts an.

DISCOVER

Rufen Sie die Inhaltsleiste auf, um nach Inhalten zuuchen.

± / / / / (Element auswahlen/ Eingabe)

5 +/-(Lautstärke)

Passen Sie die Lautstärke an.

(Springen)

Springen Sie zwischen zwei Kanalen oder Eingangen hin und her. Das Fernsehgerät wechselt zwischen dem aktuellen Kanal oder Eingang und dem letzten Kanal oder Eingang, der ausgewählt war.

(Stummschaltung)

Schalten Sie den Ton stumm. Drücken Sie die Taste erneut, um den Ton wieder hörbar zu machen.

PROG+/-/E/A/EY

Im TV-Modus: Wahlen Sie den Canal.

Im Text-Modus: Wahlen Sie die{nachste (三) oder vorherige (三) )Seite.

6 AUDIO

Ändern Sie die Sprache für das Programm, das derzeit wiedergegeben wird.

(Untertitleinstellung)

Aktivieren oder deaktivieren Sie die Untertitel (wenn die Funktion verfügbar ist).

(Breitbildmodus)

Ändern Sie das Bildschirmformat.

7

Bedieren Sie Medieninhalte auf dem Fernsehgerät und auf einem angeschlossenen Gerät, das mit BRAVIA Sync kompatibel ist.

REC\*1\*2

Nehmen Sie die aktuelle Sendung mit der USB HDD-Aufnahmefunktion auf.

TITLE LIST\*1

Zeigen Sie die Titelliste an.

1 Die Position, Verfügbarkeit und Funktion der Fernbedienungstosten kann abhängig vom Land/der Region/dem Fernsehgerät-Modell variieren.
2 Die Funktion HDD REC wird 2015 im Laufe des Jahres verfügbar sein. Sie erhalten die Funktion HDD REC automatisch als Softwareaktualisierung. Stellen Sie sicher, dass der Fernseher mit dem Internet verbunden ist. Wenn Sie über keine Netzwerkverbindung verfügen, können Sie die Software über den Computer von der Sony-Supportwebsite herunterlagen. Ausführliche Informationen zur Durchführung der Aktualisierung finden Sie auf der Sony-Supportwebsite. Um über das genaue Veröffentlichungsdatum auf dem Laufenden zu bleiben, melden Sie sich unter http://www.sony.eu/support/2015tvnetworkupdate an.

Montieren des Fernsehgerats an der Wand

Die Bedienungsanleitung des Fernsehgeräts zeigt nur die Schritte zur Vorbereitung der Montage des Fernsehgeräts vor der Montage an der Wand.

An die Kunden

Aus Gründen des Produktschutzes und aus Sicherheitsgründen empfeht Sony dringend, die Montage des Fernsehgeräts von Sony-Handlern oder lizenzierten Fachleuten durchführten zu halten. Versuchen Sie nicht, es selbst zu montieren.

An Sony-Handler und -Fachleute

Widmen Sie während der Montage, der regelmäßigen Wartung und der Überprüfung these Products ihre volle Aufmerksamkeit der Sicherheit.

Für die Montage diesen Produkts ist ausreichendes Fachwissen erforderlich, insbesondere um die Stärke der Wand zu bestimmen, die dem Gewicht des Fernsehgeräts standhalten kann. Achten Sie daraufuf, dass Sie die Befestigung des Produkts an der Wand Sony-Handlern oder lizenzierten Fachleuten überlassen, und achten Sie während der Montage ausreichend auf die Sicherheit. Sony haftet nicht für Schäden oder Verletzungen durch eine fehlerhafte Handhabung oder unsachgemäße Montage.

Verwenden Sie die Wandhalterung SU-WL450 (nicht mitgeliefert), um das Fernsehgerät an der Wand zu montieren.

Wenn Sie die Wandhalterung montieren, beachten Sie auch die Bedienungsanleitung und die Installationsanleitung im Lieferumfang der Wandhalterung.

SU-WL450

1 Bringen Sie die Wandmontagehalterung (im Lieferumfang des Fernsehgeräts) an der Rückseite des Fernsehgeräts an (um es parallel zur Wand auszurichten).

DE

Anmerkung

• Wenn Sie einen elektrischen Schraubendreher verwenden, stellen Sie das Drehmoment auf ungebär 1,5 N·m {15 kgf·cm} ein.
• Ziehen Sie unbedingt die Wandmontagehalterung an, wenn Sie sie am Fernsehgerät anbringen. Verwenden Sie für die Montage der Wandmontagehalterung ausschließlich einen Schlitzschraubendreher. Wenn Sie ein anderes Werkzeug verwenden, kann die Wandmontagehalterung zu stark angezogen werden, wobei das Fernsehgerät beschädigt werden kann.

Anleitungen zur Montage der Wandhalterung für Ihr TV-Modell führen Sie auf der folgenden Website: www.sony.eu/tv/wall-mount-bracket-manual

Störungsbehebung

Damit die Software des Fernsehgeräts immer aktuell ist, müssen Sie die aktuellenungen. Softwareinformationen über das digitale Sendesystem oder das Internet herunterlagen, um die Software zuactualisieren. Wahlen Sie [Jetztactualis.], um eine Softwareaktualisierung zu starten. Die Beleuchtungs-LED blinkt weiß, während die Softwareactualisiert wird. Trennen Sie während der Softwareaktualisierung nicht das Netzkabel. Andernfalls wird die Softwareaktualisierung möglichereise nicht vollständig abgeschlüssen, was zu einer Fehlfunktion der Software führen kann. Die Softwareaktualisierungen konnen bis zu 30 Minuten dauern. Wenn Sie die Software nicht automatischactualisen mochten, drucken Sie HOME und wahlen Sie [Hilfe] [Systemsoftware-Aktualisierung] [Automatischer Software-Download] [Aus].

Wenn Sie das Fernsehgerät anschließen, Lösst sich das Fernsehgerät möglicherweise eine Zeit lang nicht einschalten, auch wenn Sie die Einschalttaste auf der Fernbedienung oder am Fernsehgerät drücken, da es eine Zeit lang dauert, bis sich das System initialisiert hat. Warten Sie ungebähr eine Minute und versuchen Sie es dann erneut. Wenn Sie das Gerät einschalten, indem Sie die Einschalttaste auf der Fernbedienung oder am Fernsehgerät drücken, dauert es eine Zeit lang, bis sich die Beleuchtungs-LED einschaltet und die Fernbedienung betriebsfähig ist.

Wenn die Beleuchtungs-LED rot blinkt, zahlen Sie die Anzahl der Blinkvorgänge (die Intervallzeit beträgt drei Sekunden).

Wenn die Beleuchtungs-LED rot blinkt, setzen Sie den Fernseher zurück, indem Sie das Netzkabel zwei Minuten lang trennen. Schalten Sie den Fernseher dann ein. Wenn das Problem weiterhin besteht, wenden Sie sich an ihren Handler oder den Sony-Kundendienst und geben Sie an, wie früig die Beleuchtungs-LED rot blinkt (die Intervallzeit liegt bei drei Sekunden). Trennen Sie das Netzkabel und informieren Sie ihren Handler oder das Sony-Servicecenter.

Wenn die Beleuchtungs-LED nicht blinkt, überprüfen Sie die Punkte der folgenden Tabellen.

Sie konnen auch unter [Störungsbehebung] in der Hilfe nachschlagen oder eine Selfbstdiagnose durchfuhren, indem Sie [Hilfe] [Selbstdiagnose] auswahlen. Wenn das Problem weiterhin besteht, setzen Sie das Fernsehgerat von einem qualifizierten Kundendiensttechniker warten.

Probleme und Lösungen

Es wird kein Bild angezeigt (Bildschirm ist dunkel) und es ist kein Ton zu horen.

• Prufen Sie die Antennen- oder Kabelverbindung.
• Schlieben Sie das Fernsehgerät an die Netzsteckdose an und drücken Sie am Fernsehgerät auf oder auf der Fernbedienung auf.

Einige Programme können nicht eingestellt werden.

• Prufen Sie die Antennen- oder Kabelverbindung bzw. die Satellitenschüssel.
  Das Satellitenkabel kann kurzgeschlossen sein oder es kann sich um Anschlussprobleme des Kabels handeln.itte uberprüfen Sie das Kabel und den Anschluss und schalten Sie das Fernsehgerat mit dem Ein/Aus Schalter Aus und schalten es dann wieder Ein.
  Die von Ihnen eingebene Frequenz ist außer Reichweite.itte wenden Sie sich an die zuempfangene Satellitensendeanstalt.

Es werden keine Kabelfernsehdienste (Sender) befinden.

• Überprüfen Sie die Kabelverbindung bzw. die Tunerkconfiguration.
• Versuchen Sie [Autom. Digital-Suchlauf] durchzuführen, indem Sie [Antenne]statt [Kabel] auswahlen.

Die Fernbedienung Funktioniert nicht.

Tauschen Sie die Batterien aus.

Sie haben das Password für [Kindersicherung] vergessen.

• Geben Sie 9999 als PIN-Code ein. (Der PIN-Code 9999 wird immer akzeptiert.)

Das Gehäuse des Fernsehgeräts erwartet sich.

• Wenn das Fernsehgerät ange Zeit verwendet wird, erwartt sich das Gehäuse des Fernsehgerats. Es fuhlts sich möglichwerweise heißt an, wenn Sie es mit der Hand berühren.

Eingefrorenes Audio oder Video, ein leerer Bildschirm, oder das Fernsehgerät spricht nicht auf die Tasten an Fernseher oder Fernbedienung an.

• Führn Sie einen einfachen Rücksetzvorgang des Fernsehgerats aus, indem Sie das Netzkabel zwei Minuten lang abziehen und dann erneut einstecken.

Die Tasten ,CH+/-, + / - ,一 und TV sind auf dem Fernsehgerät nicht zu sehen.

• Beachten Sie die Abbildung unter, um die Position der Tasten auf dem Fernsehgerät zu lokalisieren.

Rückseite des Fernsehgeräts

Die Beleuchtungs-LED ist aktiviert.

• Wenn Sie nicht möchten, dass die Beleuchtungs-LED leuchtet, können Sie sie deaktivieren. Drücken Sie HOME und wahren Sie dann [Einstellungen] [Beleuchtungs-LED] [Aus].

Es kann über WPS (Wi-Fi Protected Setup) keine Verbindung mit einem Wireless-Router hergestellt werden.

• Wenn Sie WEP-Sicherheit verwenden, wahlen Sie [Einfach] [Wi-Fi] [Über Suchlaufliste verbinden]. Wahlen Sie dann den Netzwerknamen (SSID), mit dem Sie eine Verbindung herstellen möchten.

Der erforderliche Netzwerkname kann in der Netzwerkkonfiguration nicht gefunden werden.

• [[Manueller Eintrag]] auswahlen und zur Eingabe des Netzwerknamens drucken.

Technische Daten

TV-System

Bildschirmsystem LCD-Bildschirm (Flüssigkristallbildschirm), LED-Hintergrundbeleuchtung

Fernsehnorm Abhängig von der Landes-/Bereichsauswahl Analog: B/G, D/K, L, I Digital: DVB-T/DVB-C DVB-T2 Satellit: DVB-S/DVB-S2

Farb-/Videosystem
Analog: PAL, SECAM, NTSC3.58 (nur Video), NTSC4.43 (nur Video)
Digital: Schlagen Sie in der Hilfe nach.

Kanalbereich
Analog: UHF/VHF/Kabel, Abhängig von der Landes-/Bereichsauswahl.
Digital: UHF/VHF/Kabel, Abhängig von der Landes-/Bereichsauswahl.
Satellite: IF Freqenz 950-2.150 MHz

Tonausgabe 10W + 10W

Wireless-Technologie Protokoll IEEE802.11a/b/g/n Bluetooth Version 4.1

Eingangs-/Ausgangsbuchsen

Antennenkabel 75 Ohm, externer Anschluss fur VHF/UHF Satellitenantenn Buchsenverbindung vom Typ F IEC169-24, 75 Ohm. DiSEqC 1.0, LNB 13 V/18 V & 22 kHz Ton, Unicable EN50494.

A V 1

21-poliger Scart-Anschluss (CENELEC-Standard) mit Audio-/Videoeingang, RGB-Eingang und Audio-/Videoausgang für Fernsehsignale.

C O M P O N E N YPBR (Komponenten-Video):1080p(50,60Hz), 1080i(50,60Hz),720p(50,60Hz),576p,576i, 480p,480i Audioeingang (Cinchstecker)

AV2 Videoeingang (gängiger Cinchstecker mit Y-Eingang)

HDMI IN 1,2,3,4 (außer Modell

KDL-55/50/43W75xC)

Video (2D): 1080p (30, 50, 60 Hz), 1080/24p,

1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p,

176,4 und 192 kHz, 16, 20 und 24 Bit, Dolby Digital und DTS

ARC (Audio Return Channel: Audiorückkanal) (nur HDMI IN 4)

HDMI IN 1,2,3,4 (nur KDL-55/50/43W75xC)

Video: 1080p (30, 50, 60 Hz), 1080/24p,

1080i (50, 60 Hz), 720p (30, 50, 60 Hz),

176,4 und 192 kHz, 16, 20 und 24 Bit, Dolby Digital und DTS

ARC (Audio Return Channel: Audiorückkanal) (nur HDMI IN 4)

MHL (gangig bei HDMI IN 1)

(außer Modell KDL-55/50/43W75xC)

176,4 und 192 kHz, 16, 20 und 24 Bit, Dolby Digital und DTS

MHL (gängig bei HDMI IN 1)

(nur KDL-55/50/43W75xC)

Video: 1080p (30 Hz), 1080/24p, 1080i (50, 60 Hz),

720p (30, 50, 60 Hz), 720/24p, 576p, 576i, 480p, 480i

Audio: 5,1-Kanal linear PCM: 32, 44,1, 48, 88,2, 96, 176,4 und 192 kHz, 16, 20 und 24 Bit, Dolby Digital und DTS

Optische Digitalbuchse (zwei Kanäle, lineares PCM, Dolby Digital, DTS)

AUDIO OUT (Stereo-Minibuchse)

Kopfhörer, Audioausgang, Subwoofer

1/3, (HDD REC)

USB-Festplatten-Geräteanschluss (nur 2),

USB-Anschluss

Einschub CAM (Zugangskontrollmodul)

DC IN 19,5 V

Netzteileingang

LAN

10BASE-T/100BASE-TX-Anschluss (Je nach

Betriebsumgebung des Netzwerks kann die

Verbindungsgeschwindigkeit variieren.

10BASE-T/100BASE-TX-Kommunikationsrate und

Kommunikationsqualität können für diese

Fernsehgerät nicht garantiert werden.)

Sonstiges

Sonderzubehör

Touchpad-Fernbedienung: RMF-TX100E

Wandhalterung: SU-WL450

Drahtloser Subwoofer: SWF-BR100

MHL-Kabel: DLC-MC10, DLC-MC20

3D-Aktivbrille: TDG-BT500A

(auBer Modell KDL-55W75xC/50W75xC/43W75xC)

Betriebstemperatur

0^ - 40^

Luftfeuchtigkeit beim Betrieb

10% - 80% relative Luftfeuchtigkeit (nicht

kondensierend)

Stromversorgung und Sonstiges

Betriebsspannung

19,5 V Gleichstrom mit Netzteil

Belastbarkeit: Eingang 220 V - 240 V

Wechselstrom, 50Hz

Energieeffizienzklasse

KDL-55W80xC/FWL-55W805C:A+

KDL-55W75xC: A+

KDL-50W80xC/KDL-50W75xC:A+

KDL-43W80xC / KDL-43W75xC: A+

Bildschirmgroße (Diagonale) (Ca.)

KDL-55W80xC / FWL-55W805C: 138,8 cm / 55 Zoll

KDL-55W75xC:138,8 cm/55 Zoll

KDL-50W80xC/KDL-50W75xC:125,7cm/50 Zoll

KDL-43W80xC/KDL-43W75xC:108,0cm/43 Zoll

Stromverbrauch

im Modus [Standard]

KDL-55W80xC/FWL-55W805C:75,0 W

KDL-55W75xC: 75,0 W

KDL-50W80xC / KDL-50W75xC: 72,0 W

KDL-43W80xC / KDL-43W75xC: 55,0 W

im Modus [Brillant]

KDL-55W80xC / FWL-55W805C: 119,0 W

KDL-55W75xC:119,0 W

KDL-50W80xC/KDL-50W75xC:110,0 W

KDL-43W80xC / KDL-43W75xC: 98,0 W

Durchschnittlicher Energieverbrauch im Jahr*1

KDL-55W80xC / FWL-55W805C: 104 kWh

KDL-55W75xC:104kWh

KDL-50W80xC/KDL-50W75xC:100kWh

KDL-43W80xC / KDL-43W75xC: 76 kWh

Stromverbrauch im Standby-Betrieb* 23

0,50 W (10 W im Software-/EPG-

Aktualisierungsmodus)

Anzeigeauflosung

1.920 Punkte (horizontal) × 1.080 Zeilen (vertical)

Abmessungen (Ca.) (B× H× T)

mit Tischständer

KDL-55W80xC, KDL-55W75xC:

123,0× 75,3× 21,0cm

KDL-50W80xC, KDL-50W75xC:

111,6×69,1×19,1cm

KDL-43W80xC, KDL-43W75xC:

96,2× 60,2× 17,9cm

ohne Tischständer

KDL-55W80xC, KDL-55W75xC:

123,0×71,5×6,1cm

KDL-50W80xC, KDL-50W75xC:

111,6×65,4×5,9cm

KDL-43W80xC, KDL-43W75xC:

96,2× 56,5× 5,9cm

Gewicht (Ca.)

mit Tischständer

KDL-55W80xC, KDL-55W75xC: 18,0 kg

KDL-50W80xC, KDL-50W75xC: 14,6 kg

KDL-43W80xC, KDL-43W75xC: 11,8 kg

ohne Tischständer

KDL-55W80xC, KDL-55W75xC: 17,0 kg

KDL-50W80xC, KDL-50W75xC: 13,7 kg

KDL-43W80xC, KDL-43W75xC: 10,9 kg

^1 Der Energieverbrauch pro Jahr wurde basierend auf der Leistungsaufnahme des Fernsehgeräts bei einer Betriebsdauer von 4 Stunden tätig an 365 Tagen berechnet. Der tatsächliche Energieverbrauch hangt von der Verwendung des Fernsehgeräts ab.
^2 Die angegebene Leistungsaufnahme im Standby-Betrieb wird erreicht, nachdem das Fernsehgerät die notwendigen internen Prozesse abgeschlossen hat.
3 Die Leistungsaufnahme im Standbybetrieb steigt, wenn der Fernseher mit dem Netzwerk verbunden ist.
4 Nur in bestimmten Regionen/Ländern bzw. für bestimmte Fernsehmodelle.

Anmerkung

• Das x in der Modellbezeichnung steht für eine Ziffer, die auf das Design, eine Farbvariante oder das Fernsehsystem hinweist.
• Entfernen Sie nicht die Kartenattrappe aus dem Einsatzb TV CAM (Zugangskontrollmodul), außer wenn Sie eine passende Smartcard in einem CAM einsetzen möchten.
  Die Verfügbarkeit des optionalen Zubehörs hangt vom Land/der Region/dem Fernsehmodell/der Lagerhaltung ab.
• Änderungen, die dem technischen Fortschriftdienen, bleiben vorbehalten.
• Dieses Fernsehgerät umfasst MHL 2.

Anmerkungen zu Funktionen für digitale Sender

• Alle Funktionen, die sich auf digitales Fernsehen (DBeziehen, Funktionieren nur in Ländern und Gebieten, in denen digitale terrestrische Fernsehsignale im Standard DVB-T/DVB-T2 (MPEG-2 und H.264/MPEG-4 AVC) ausgestrahlt werden oder in denen ein Zugang zu DVB-C-kompatiblen Kabeldiensten (MPEG-2 und H.264/MPEG-4 AVC) existiert.itteerkundigen Sie sich bei ihrem Fachhandler vor Ort, ob an ihrem Wohnort DVB-T/ DVB-T2-Signale empfangen werden konnen oder Fragen Sie ihren Kabelanbieter, ob dessen DVB-C-Kabeldienst mit dem Betrieb diesen Fernsehers kompatibel ist.
• Ihr Kabelanbieter kann für seine Dienste eine Gebühr oder die Anerkennung seiner Geschäftsbedingungen verlangen.
• Dieses Fernsehgerät erfüllt die DVB-T/DVB-T2-und DVB-C-Spezifikationen. Die Kompatibilität mit zukünftigen digitaler terrestrischen DVB-T/DVB-T2- und DVB-C-Signalen ist jedoch nicht garantiert.
• In manchen Ländern/Gebieten sind u. U. einzelfte Funktionen für digitales Fernsehen nicht verfügbar, sodass die Möglichkeit besteht, dass das DVB-C-Kabelsignal bei einigen Anbietern nicht einwandfrei Funktioniert.

Information zu Warenzeichen

Die Begriffe HDMI und HDMI High-Definition Multimedia Interface und das HDMI-Logo sind Markenzeichen oder eingetragene Markenzeichen von HDMI Licensing LLC in den Vereinigten Staaten und anderen Ländern.
- In Lizenz von Dolby Laboratories gefertigt. Dolby und das Doppel-D-Symbol sind Warenzeichen von Dolby Laboratories.
- "BRAVIABRAVIa sind Warenzeichen der Sony Corporation.
- Gracenote, Gracenote eyeQ, Gracenote VideoID, Gracenote Video Explore, das Gracenote-Logo und das Gracenote-Firmenlogo sowie das „Powered by Gracenote“-Logo sind entweder eingetragen Marken oder Marken von Gracenote in den Vereinigten Staaten und/oder anderen Ländern.
- Opera® Devices SDK from Opera Software ASA. Copyright 1995-2014 Opera Software ASA. All rights reserved.
- Wi-Fi, Wi-Fi Direct, Miracast und Wi-Fi Protected Setup sind Marken oder eingetragene Marken der Wi-Fi Alliance.
- MHL, Mobile High-Definition Link und das MHL-Logo sind Marken oder eingetragene Marken von MHL Licensing, LLC.
Die DTS-Patente finden Sie unter http://patents.dts.com. Hergestellt unter Lizens von DTS, Inc. DTS, das Symbol, & DTS und das Symbol zusammen sind eingetragene Markenzeichen und DTS Digital Surround ist ein Markenzeichen von DTS, Inc. © DTS, Inc. Alle Rechte vorbehalten.
- Designed with U E I T e n c o l o g y Under License from Universal Electronics Inc. Portions © UE1 2000 - 2014
Die Bluetooth® Wortmarke und -Logos sind Eigentum der Bluetooth SIG, Inc. und werden von Sony Corporation unter Lizens verwendet. Andere Markenzeichen und Markennamen sind Eigentum der jeweiligen Rechteinhaber.
- DiSEqCTM ist ein Warenzeichen der EUTELSAT. Dieses Fernsehgerat unterstützt DiSEqC1.0. Dieses Fernsehgerat eignet sich nicht zum Steuern von Motorantennen.

• TUXERA ist eine eingetragene Marke von Tuxera Inc. in den USA und anderen Ländern.

Índice

AVISO IMPORTANTE 2

Informacoes de segurarca 3

Precauçôes 5

AUDIO OUT (Presa mini stereo)

Lösenordet für [Barnlås] har glöms bort.

• Mata in PIN-koden 9999. (PIN-kod 9999 accepteras alltid.)

Medfoljande tillbehör

Pekplattefjarrkontroll: RMF-TX100E

Vaggfaste: SU-WL450

Tradios subwoofer: SWF-BR100

MHL-kabel: DLC-MC10, DLC-MC20

Aktiva 3D-glasögon: TDG-BT500A

(forutom KDL-55W75xC/50W75xC/43W75xC)

Driftstemperatur

0^ - 40^

Driftsluftfuktiget

10% - 80% relativ luftfuktigkeit (icke-

kondenserande)

(undtagen KDL-55W75xC/50W75xC/43W75xC)

Driftstemperatur

0^ til 40^

Fugtighed

10% til 80% RH (ikke-kondenserende)

Strøm og andet

Strømkrav

19,5 V DC med AC-adapter (lysnetadapter)

Maerkninq: Input 220 V - 240 V AC, 50 Hz

Lavenergiklasse

KDL-55W80xC / FWL-55W805C: A+

KDL-55W75xC: A+

KDL-50W80xC/KDL-50W75xC:A+

KDL-43W80xC / KDL-43W75xC: A+

Energieeffektivetskasse

KDL-55W80xC / FWL-55W805C: A+

KDL-55W75xC:A+

KDL-50W80xC/KDL-50W75xC:A+

KDL-43W80xC/KDL-43W75xC:A+

Uchwyt scienny: SU-WL450
