H680 - Luftbefeuchter BONECO - Kostenlose Bedienungsanleitung

Produkttyp	Hybrider Luftbefeuchter und Luftreiniger
Marke	Boneco
Modell	H680
Abmessungen (L × B × H)	347 × 435 × 490 mm
Leergewicht	10,4 kg
Netzspannung	100-240 V ~ 50/60 Hz
Befeuchtungsleistung	1000 g/h (ohne HYBRID-Filter)
Luftreinigungsleistung (CADR)	190 m³/h
Max. empfohlene Fläche	100 m²
Wassertankkapazität	10 Liter
Schallemission	27-51 dB(A)
Betriebsmodi	Hybrid, nur Befeuchtung, nur Reinigung
Voreingestellte Modi	Auto, Sleep, Baby
Timerfunktion	Verzögerte Ausschaltung (1-12h) und verzögerte Einschaltung (1-12h)
Filtersystem	Vorfilter + HYBRID-Filter + Ionic Silver Stick
Bildschirmsperre	Ja
Luftqualitätsanzeige	Durch leuchtende Segmente (Luftqualität und Feuchtigkeit)
Fernbedienung inklusive	Ja, mit CR 2025 Batterie
Verwendung von Duftstoffen	Ja, über einen speziellen Behälter (ätherische Öle)
Automatische Entkalkung	Ja, mit enthaltenem CalcOff A7417 Pulver
Austausch des HYBRID-Filters	Ca. 1 Jahr
Austausch des Ionic Silver Stick	Periodisch, wird durch Symbol angezeigt

Häufig gestellte Fragen - H680 BONECO

Wie verwende ich den Hybridmodus?

Der Hybridmodus kombiniert Befeuchtung und Reinigung. Beim ersten Einschalten verwendet das Gerät standardmäßig diesen Modus. Es reinigt und befeuchtet die Luft automatisch. Sie können die gewünschte Luftfeuchtigkeit zwischen 40% und 60% einstellen oder den Dauerbetrieb (Co) wählen.

Wie wechsle ich den HYBRID-Filter?

Der HYBRID-Filter wird etwa einmal jährlich ausgetauscht. Wenn das Austauschsymbol erscheint, entfernen Sie die Frontabdeckung und den Vorfilter, dann den gebrauchten Filter. Setzen Sie den neuen Filter ein, nachdem Sie die Schutzfolie abgezogen haben. Drücken Sie gleichzeitig die Tasten + und - am Gerät für 5 Sekunden, um das Symbol auszuschalten.

Wie verwende ich ätherische Öle?

Der BONECO H680 verfügt über einen speziellen Behälter für Duftstoffe. Gießen Sie niemals Öle in den Wassertank oder die Wasserschale. Geben Sie einige Tropfen ätherisches Öl in den dafür vorgesehenen Behälter, nachdem Sie die Frontabdeckung und den Filterhalter entfernt haben.

Was tun, wenn das Display einen Fehler E2 oder E3 anzeigt?

Fehler E2 bedeutet, dass die Lüfterflügel blockiert sind oder der Motor defekt ist. Fehler E3 weist auf eine Blockierung des Zylinders hin. In beiden Fällen trennen Sie das Gerät vom Stromnetz, überprüfen Sie, ob die Teile frei drehen, und schließen Sie es wieder an. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Wie reinige ich das Gerät?

Vor jeder Reinigung das Gerät vom Stromnetz trennen. Reinigen Sie den Wassertank, die Wasserschale, den Zylinder und die Verdunstungsmatte mit heißem Wasser und Spülmittel. Der Vorfilter wird unter fließendem Wasser gereinigt. Der HYBRID-Filter wird nicht gereinigt. Verwenden Sie ein feuchtes Tuch für das Gehäuse und einen Wattestäbchen für den Partikelsensor.

Wie starte ich eine automatische Entkalkung?

Entfernen Sie den Ionic Silver Stick. Füllen Sie den Tank zur Hälfte mit heißem Wasser und geben Sie 2 Beutel CalcOff hinzu. Drücken Sie die Taste Ein/Aus für 5 Sekunden, um die Entkalkung zu starten. Die Standarddauer beträgt 4 Stunden (einstellbar von 1 bis 12 Stunden). Nach Abschluss entleeren und das Innere reinigen.

Wie stelle ich die gewünschte Luftfeuchtigkeit ein?

Drücken Sie die Tasten + oder -, um die Luftfeuchtigkeit einzustellen. Der angezeigte Wert zeigt DESIRED (gewünscht) und dann CURRENT (aktuell). Für maximale Befeuchtung drücken Sie +, bis Co (Dauerbetrieb) erscheint.

Wie aktiviere ich die Bildschirmsperre?

Drücken Sie die Taste , bis ein akustisches Signal ertönt. Das Display zeigt einige Sekunden lang LC an. Zum Deaktivieren drücken Sie erneut dieselbe Taste, bis das Signal ertönt.

Wie groß ist die Kapazität des Wassertanks?

Der Wassertank hat eine Kapazität von 10 Litern. Er sorgt für eine ausreichende Autonomie für den Dauereinsatz mit einer Befeuchtungsleistung von bis zu 1000 g/h.

Wie ersetze ich den Ionic Silver Stick?

Wenn das Austauschsymbol erscheint, entfernen Sie die Frontabdeckung, den Wassertank, den Filterhalter, dann die Wasserschale und den Zylinder. Entfernen Sie den gebrauchten Stab und setzen Sie den neuen ein. Bauen Sie alles wieder zusammen und drücken Sie gleichzeitig die Tasten + und - für 5 Sekunden, um das Symbol auszuschalten.

BEDIENUNGSANLEITUNG H680 BONECO

Einleitung	7
Linderung bei Allergien 7
Wissenswertes zur Luftfeuchtigkeit 7
Lieferumfang	7

Übersicht und Benennung der Teile 8

Inbetriebnahme	10
Sicherheitschinweise	10
Erste Reinigung 10
Erster Wasserwechsel 10

Anzeigen auf dem Display 14

Tastenfeld und Fernbedienung 15
	Zwei Arten der Bedienung 15
Die Betriebsart «Hybrid» (Luftbefeuchting und Luftreinigung) 16
	Betriebsart beim ersten Einschalten 16
	Betriebsart «Hybrid» verwenden 16
	Anzeige der Luftqualität 16
	Grundeinstellungen 16

Nur Luftbefeuchting / nur Luftfreinigung	17
Betriebsart «Luftbefeuchting»	17
Betriebsart «Luftfreinigung»	17

Auswahl der verschiedenen Modi	18
Die Modi	18
Modus wechseln	18
Modus «AUTO»	18

Modus «SLEEP»	18
Modus «BABY»	18

Luftfeuchtigkeit und Läufterstufe manuell regulieren
	19
Die optimale Luftfeuchtigkeit	19
Luftfeuchtigkeit regulieren	19
Maximale Befeuchting	19
Läufterstufe regulieren 19
Power-Stufe (P) 19

Timer-Funktion	20
OFF-Timer einstehen	20
ON-Timer einstehen	20

Display-Lock	21
Display-Lock aktivieren	21
Display-Lock deaktivieren	21

Verwendung von Duftstoffen	22
Verwendung von Duftstoffen	22
Duftstoffe hinzugeben 22

Entkalkung	24
Vorbereitungen	24
Entkalkung	25
Reinigung der Innenteile	25
Entkalkungszeitändern	25

Reinigung der Innenteile 26
Wichtige Hinweise	26
Wassertank	26
Wasserwanne	26

Trommel 27

Verdunstermatte (Handwäsche) 27

Allgemeine Reinigung 28

Abdeckung 28

Vorfilter 28

HYBRID-Filter 28

Filterhalterung 29

Lüfterflügel 29

Gehäuse 29

Partikelsensor 30

Gerät zusammensetzen 30

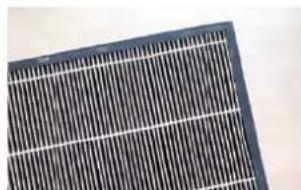

HYBRID-Filter ersetzen 32

HYBRID-Filter ersetzen 32

Ionic Silver Stick ersetzen 33

Betriebsstörungen und Fehlerbehebung 34

TECHNISCHE DATEN

Typenbezeichnung BONECO H680

Netzspannung 100-240 V ~ 50/60 Hz

Leistungsaufnahme 30 W

Befeuchtungsleistung 1000 g/h*

Luftreinigungseleistung 190 m³/h (CADR)

Für Räume bis 100 m²

Fassungsvermögen 10 l

Abmessungen L 347 × B 435 × H 490 mm

Betriebsgeräusch 27-51 dB(A)

Leergewicht 10.4 kg

Wir gratulieren Ihnen zum Kauf des BONECO H680. Sein hybrider Aufbau reinigt und befeuchtet die Raumluft in einem Arbeitsgang. Seine intelligente Steuerung reduziert das Betriebsgeräusch auf ein Minimum, sodass Sie den BONECO H680 sogar im Schlafzimmer oder Kinderzimmer verwenden können.

Der BONECO H680 ist für den unkomplizierten, vollautomatischen Betrieb konzipiert. Sämtliche Eigenschaften lassen sich jedoch an Ihre Vorlieben und Anforderungen anpassen. Diese Anleitung zeigt Ihnen, wie Sie sich Ihr eigenes Wohlfühlklima schaffen.

LINDERUNG BEI ALLERGIEN

Der BONECO H680 ist mit einem dreifachen Filtersystem ausgestattet, das die Luft nicht nur von Gerüchen, sondern auch von Staub, Pollen und Schmutzpartikeln befreit. Durch den HYBRID Filter werden außerdem zahlreiche Beschwerden durch Allergien wirkungsvoll gelindert - zum Beispiel Heuschnupfen oder allergische Reaktionen auf Hausstaub oder Milbenkot.

WISSENSWERTES ZUR LUFTFEUCHTIGKEIT

Die richtige Luftfeuchtigkeit ist für unsere Gesundheit von großer Bedeutung. Trockene Raumluft führt im Winter zu rissiger, juckender Haut. Die Augen und der Hals fühlen sich trocken an, das Wohlbefinden nimmt deutlich ab. Das gilt nicht nur für Erwachsene, sondern erst recht für Babys, Kleinkinder und sogar für Haustiere. Trockene Schleimhäute machen uns im Winter auch anfälliger für Erkältungen und andere Infektionen.

Mit dem BONECO H680 gehören diese Probleme der Vergangenheit an. Seine intelligente Automatik hält die Luft sauber und die Luftfeuchtigkeit stets auf dem idealen Niveau - selbst in großen Räumen mit einer Fläche von bis zu 100 Quadratmetern.

Ob im Sommer oder Winter: Sie werden auf ihren neu gewonnenen Komfort nicht mehr verzichten wollen.

LIEFERUMFANG

BONECO H680 mit HYBRID Filter

Reinigungs- und Entkalker-Pulver «Calcoff» A7417

Netzteil mit länderspezifischem Adapter

Fernbedienung inkl. Batterie CR 2025

ÜBERSICHT UND BENENNUNG DER TEILE

1 Frontabdeckung 2 Vorfilter 3 HYBRID Filter 4 Filterhalterung 5 Trommel 6 Verdunstermatte 7 Ionic Silver Stick 8 BONECO H680 9 Wassertank 10 Duftstoffbehälter 11 Wasserwanne 12 Fernbedienung 13 Lüfterflügel 14 Stromversorgung

9

de

INBETRIEBNAHME UND VERWENDUNG

INBETRIEBNAHME

SICHERHEITSHINWEISE

! Lesen Sie die beigelegten Sicherheitshinweise und die Bedienungsanleitung vor dem Gebrauch des Geräts aufmerksam durch und bewahren Sie sie für eine spätere Verwendung auf.

ERSTE REINIGUNG

Produktionsbedingte Rückstände an der Wasserschale und am Wassertank können zu einer Schaumbildung und damit zu einem Wasseraustritt führen. Deshalb müssen beide Elemente vor dem ersten Gebrauch mit warmem Wasser und Geschirrspülmittel gereinigt werden (siehe Abbildung 5 auf der rechten Seite). Spülen Sie die Teile gründlich unter fließendem Wasser.

ERSTER WASSERWECHSEL

24 Stunden nach der ersten Verwendung leuchtet das Symbol «Wasserwechsel»:

Wechseln Sie das Wasser im Wassertank und in der Wasserwanne.

Das Symbol « Wasserwechsel » erlischt automatisch, sobald das Wasser gewechselt worden ist.

INBETRIEBNAHME (FORTSETZUNG)

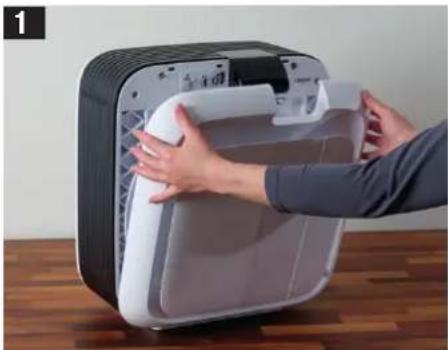

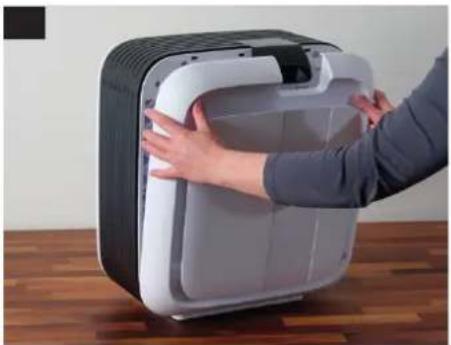

Entfernen Sie die Frontabdeckung.

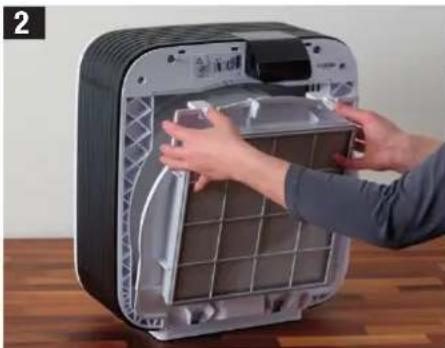

Nehmen Sie den Filterhalter mitsamt den Filtern ab.

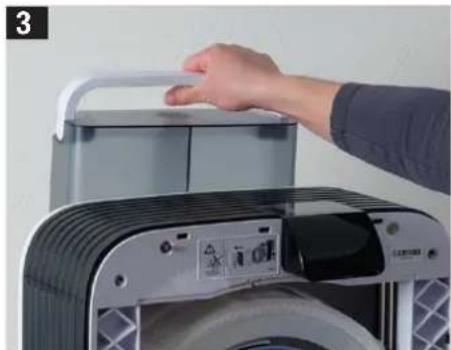

Entfernen Sie den Wassertank.

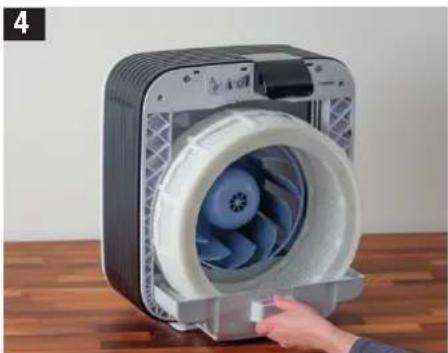

Ziehen Sie die Wasserschale zusammen mit der Trommel heraus.

Reinigen Sie Wassertank und Wasserschale.

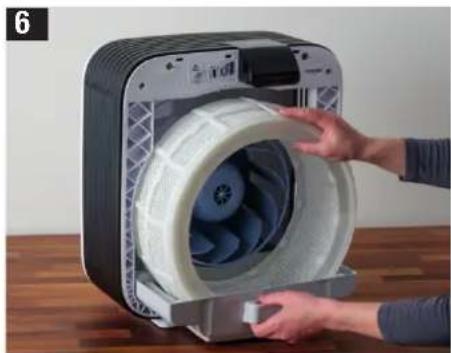

Setzen Sie die Wasserschale mit der Trommel in das Gerät ein.

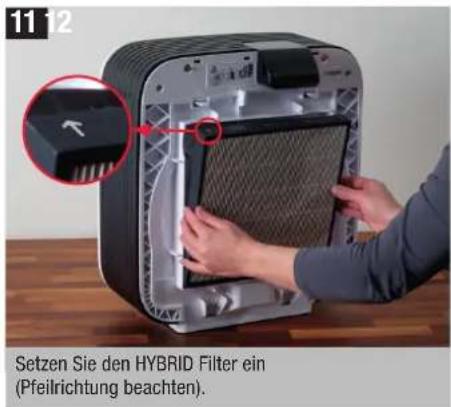

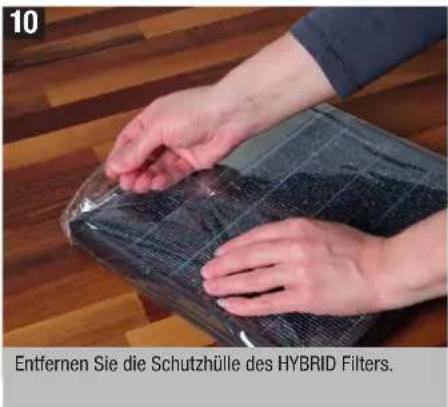

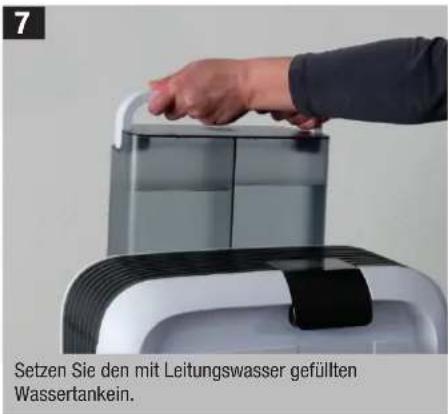

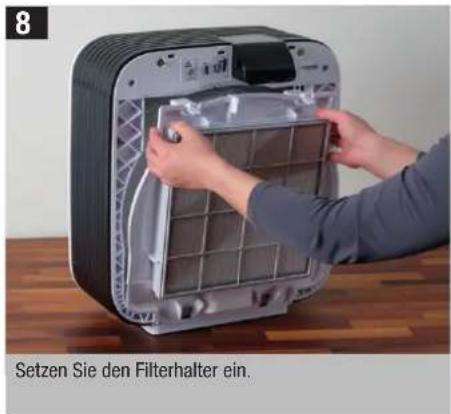

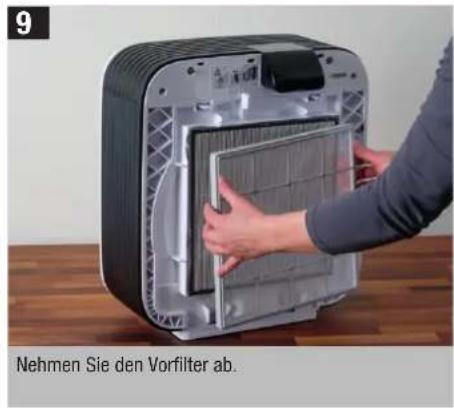

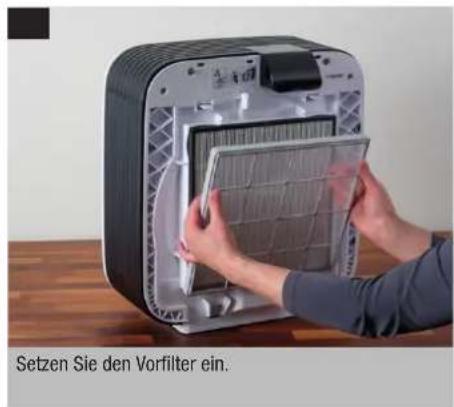

INBETRIEBNAHME (FORTSETZUNG)

INBETRIEBNAHME (FORTSETZUNG)

Bringen Sie die Frontabdeckung an.

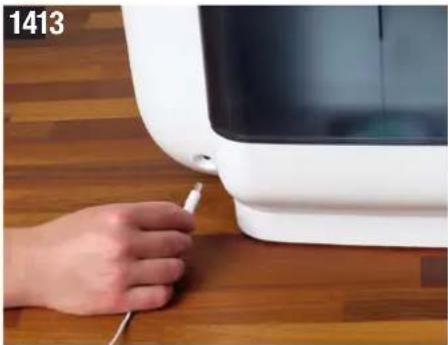

Verbinden Sie die Stromversorgung zuerst mit dem BONECO H680 und dann mit der Steckdose.

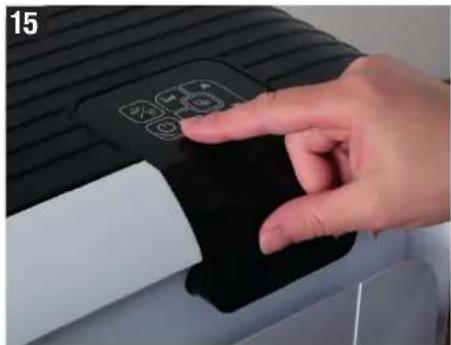

Schalten Sie das Gerät über die Taste ein.

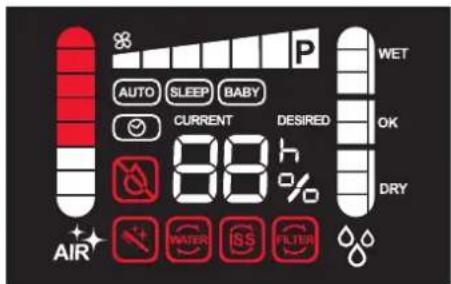

ANZEIGEN AUF DEM DISPLAY

Alle Anzeigen auf dem Display in der Übersicht: Anzeigen für die Luftreinheit (links) und für die Lüfterstufe (oben)

Anzeige für die Luftfeuchtigkeit (rechts, Mitte) und für die Lüfterstufe (oben)

Anzeige Bedeutung

47%	Aktuelle oder gewünschte Luftfeuchtigkeit 19
AUTO	Vollautomatischer Betrieb 18
SLEEP	Geräuscharmer Nachtmodus 18
BABY	Optimal für den Einsatz im Kinderzimmer 18
©	Timer-Funktion 20
CURRENT	Wert zeigt die aktuelle Luftfeuchtigkeit 19
DESIRED	Wert zeigt die gewünschte Luftfeuchtigkeit 19
LC	Display-Lock ist aktiviert 21

Anzeige Erforderliche Aktion

Die mit * gekennzeichneten Symbole können manuell gelöscht werden, wenn Sie am Gerät während 5 Sekunden gleichzeitig die Tasten △ und ∇ gedrückt halten.

Wasser nachfüllen 11
Wasser im Gerät ersetzen 10
Ionic Silver Stick® ersetzen* 33
HYBRID Filter verbraucht, ersetzen*	32
HYBRID Filter fehl't, einsetzen	17
Reinigung erforderlich*	24

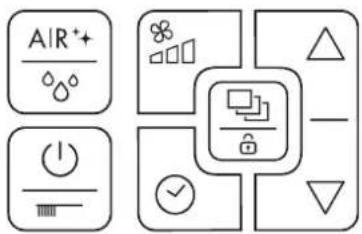

TASTENFELD UND FERNBEDIENUNG

Fernbedienung Tastenfeld am Gerät

ZWEI ARTEN DER BEDIENUNG

Der BONECO H680 lässt sich über das integrierte Tastenfeld oder über die mitgelieferte Fernbedienung steuern. Die Bedienung bleibt dieselbe.

Anzeige Funktion

Regulieren der Lüfterstufe 19

Umschalten zwischen den Modi (Fernbedienung) 18

Umschalten zwischen den Modi (Gerät) 18

Aktivieren des «Display-Lock» 21

Aufrufen der Timer-Funktion 20

Ändern von Luffeuchtigkeit /Timer / Lüfterstufen 19, 20

Gerät ein- und ausschalten / Reinigung starten 24

Umschalten zwischen den Betriebsarten 17

DIE BETRIEBSART «HYBRID» (LUFTBEFEUCHTUNG UND LUFTREINIGUNG)

BETRIEBSART BEIM ERSTEN EINSCHALTEN

Der BONECO H680 verwendet beim ersten Einschalten die Betriebsart «Hybrid»: Dabei wird die Luft gereinigt und gleichzeitig befeuchtet. Die Luftfeuchtigkeit kann nach Belieben reguliert werden (siehe Seite 19).

Die Luftreinigung arbeitet automatisch und ohne Eingriffe durch den Benutzer.

Die Lüfterstufe wird durch die Elektronik gesteuert und passt sich der Umgebung an, um eine möglichst effiziente Reinigung und/oder Befeuchtung zu gewährleisten.

Zu Beginn kann das Lüftergeräusch deutlich hörbar sein; bereits nach wenigen Minuten wird es jedoch reduziert, wenn sich die Luftfeuchtigkeit dem gewünschten Wert nähert.

BETRIEBSART “HYBRID” VERWENDEN

1. Schalten Sie das Gerät ein, indem Sie die Taste einmal antippen.

Der Partikelsensor startet automatisch mit der Messung der Luftverschmutzung. Falls die Luftfeuchtigkeit weniger als 50% beträgt, beginnt das Gerät automatisch mit der Befeuchtung.

ANZEIGE LUFTQUALITÄT

Nach dem Einsatz führt der BONECO H680 eine erste Luftmessung durch und das Symbol AIB blinkt. Nach der Luftmessung zeigt das Display die aktuelle Luftqualität an (siehe Abbildung unten).

Je besser die Luft gereinigt ist, desto mehr Segmente werden weiß dargestellt.

GRUNDEINSTELLUNGEN

Der BONECO H680 speichert alle Einstellungen, wenn Sie das Gerät über die Taste ausschalten.

Die hier beschriebenen Grundeinstellungen (Betriebsart «Hybrid», Modus «AUTO» usw.) lassen sich jederzeit wiederherstellen. Trennen Sie das Gerät für ca. 10 Sekunden vom Stromnetz, indem Sie das Netzkabel aus der Steckdose ziehen.

NUR LUFTBEFEUCHTUNG/NUR LUFTREINIGUNG

BETRIEBSART «LUFTBEFEUCHTUNG»

In der Betriebsart «Luftbefeuchtung» ist die Verwendung des HYBRID Filters optional.

1. Drücken Sie die Taste, bis nur noch die Anzeige für die Luftfeuchtigkeit und die Lüfterstufe angezeigt werden.

1. Um zur Betriebsart «Hybrid» zurückzukehren, drücken Sie so lange die Taste, bis der Luftreiniger und der Luftbefeuchter gleichzeitig aktiv sind.

In der Betriebsart «Luftbefeuchtung» kann der BONECO H680 auch ohne HYBRID Filter verwendet werden. Beim Wechsel auf die Betriebsart «Hybrid» oder «Luftreinigung» blinkt auf dem Display das folgende Symbol, wenn der HYBRID Filter nicht eingesetzt ist:

BETRIEBSART «LUFTREINIGUNG»

In der Betriebsart «Luftreinigung» wird die Luft nicht befeuchtet.

1. Drücken Sie die Taste, bis nur noch die Anzeige für die Luftqualität und die Lüfterstufe angezeigt werden.

1. Um zur Betriebsart «Hybrid» zurückzukehren, drücken Sie so lange die Taste, bis der Luftreiniger und der Luftbefeuchter gleichzeitig aktiv sind.

In der Betriebsart «Luftreinigung» kann der BONECO H680 auch ohne Wasser verwendet werden. Beim Wechsel auf die Betriebsart «Hybrid» oder «Luftbefeuchtung» blinkt auf dem Display das folgende Symbol, wenn der Wassertank leer ist:

AUSWAHL DER VERSCHIEDENEN MODI

DIE MODI

In allen drei Betriebsarten «Hybrid», «Luftreinigung» und «Luftbefeuchtung» stehen drei verschiedene Modi zur Auswahl: AUTO, SLEEP, BABY

MODUS WECHSELN

1. Wechseln Sie zwischen den Modi AUTO, SLEEP, BABY, indem Sie wahlweise:
2. mehrmals die Taste auf der Fernbedienung drücken
3. mehrmals die Taste auf dem Tastenfeld des Geräts drücken

MODUS "AUTO"

Im Modus AUTO wendet der BONECO H680 alle Lüfterstufen zwischen 1 bis 6. Die voreingestellte Luftfeuchtigkeit beträgt 50%.

MODUS "SLEEP"

Im Modus SLEEP kann der BONECO H680 auch nachts im Schlafzimmer verwendet werden. Das Gerät arbeitet vollautomatisch auf der tiefsten Lüfterstufe 1, um das Betriebsgeräusch zu minimieren. Die voreingestellte Luftfeuchtigkeit beträgt 45%.

MODUS «BABY»

Der Modus BABY verwendet die Lüfterstufen 1 bis 4 und erhöht die Luftfeuchtigkeit auf 60%. Dieser Wert eignet sich ideal für die Verwendung im Kinderzimmer, da bei Babys und Kleinkindern eine höhere Luftfeuchtigkeit empfohlen wird. Der Lüfter arbeitet außerdem so leise, dass ein Babyphone nicht darauf anspricht.

LUFTFEUCHTIGKEIT UND LÜFTERSTUFE MANUELL REGULIEREN

DIE OPTIMALE LUFTFEUCHTIGKEIT

Die empfohlene Luftfeuchtigkeit liegt zwischen 40 % und 60 %. Die Einstellung ab Werk beträgt 50 %. Im Idealfall befindet sich die Anzeige für die aktuelle Luftfeuchtigkeit im Bereich „OK“:

Die von Ihnen eingestellte Luftfeuchtigkeit bleibt auch dann gespeichert, wenn Sie das Gerät ausschalten.

LUFTFEUCHTIGKEIT REGULIEREN

1. Drücken Sie die Tasten, um die Luftfeuchtigkeit nach Ihren Wünschen einzustellen.

Auf dem Display wird der Hinweis „SET“ eingeblendet. Wenn Sie die Pfeiltasten nicht mehr drücken, wechselt der Hinweis nach wenigen Sekunden zu „CURRENT“ (aktuell). Jetzt zeigt das Display wieder die aktuelle Luftfeuchtigkeit.

MAXIMALE BEFEUCHTUNG

Drücken Sie die Taste, bis der Hinweis „Co“ angezeigt wird (für „Continuous“). Dann arbeitet der Befeuchter unabhängig von der gemessenen Luftfeuchtigkeit.

LÜFTERSTUFE REGULIEREN

1. Drücken Sie einmal die Taste, bis die Anzeige für die Lüfterstufe blinkt.
2. Drücken Sie die Tasten, um die Lüfterstufe anzupassen.
3. Um wieder in den Modus zurückzukehren, drücken Sie die Taste am Gerät, bis auf dem Display der Hinweis erscheint. Alternativ können Sie auch die Taste auf der Fernbedienung verwenden.

POWER-STUFE (P)

Die maximale Power-Stufe (P) kann nur manuell angewählt werden. Sie empfiehlt sich, wenn die Raumluft in möglichst kurzer Zeit befeuchtet und/oder gereinigt werden soll. Drücken Sie dazu wiederholt die Taste, bis in der Anzeige die Lüfterstufe „P“ eingeblendet wird (siehe Abbildung in der linken Spalte).

TIMER-FUNKTION

Die Timer-Funktion kann in allen Betriebsarten und mit allen Modi verwendet werden. Mit der Timer-Funktion können Sie festlegen, wie lange der BONECO H680 laufen soll, bevor er sich automatisch abschaltet (OFF-Timer).

Alternativ können Sie festlegen, nach welcher Zeit sich das Gerät automatisch einschalten soll (ON-Timer). Verwenden Sie diese Funktion zum Beispiel, um den BONECO H680 vor Ihrer Rückkehr zu aktivieren, damit Sie zuhause ein optimales Wohnklima erwartet.

OFF-TIMER EINSTELLEN

1. Schalten Sie den BONECO H680 mit der Taste Bin.
2. Wählen Sie die gewünschte Betriebseinstellung und den gewünschten Modus.
3. Drücken Sie einmal die Taste
4. Verwenden Sie die Tasten und die Dauer des Betriebs (1 bis 12 Stunden) einzustellen.

Das Gerät läuft nun für die angegebene Zeit und schaltet sich anschliessend aus.

1. Um den OFF-Timer vorzeitig zu deaktivieren, drücken Sie die Taste erneut und wählen Sie. Alternativ können Sie den BONECO H680 mit der Taste aus-schalten.

ON-TIMER EINSTELLEN

1. Wählen Sie die gewünschte Betriebseinstellung und den gewünschten Modus.
2. Schalten Sie den BONECO H680 mit der Taste abs.
3. Drücken Sie einmal die Taste
4. Verwenden Sie die Tasten und, um die Startvorwahlzeit (1 bis 12 Stunden) einzustellen.

Der BONECO H680 schaltet sich nach der definierten Zeit ein und arbeitet im gewählten Programm.

1. Um den ON-Timer vorzeitig zu deaktivieren, drücken Sie die Taste erneut und wählen Sie. Alternativ können Sie den BONECO H680 mit der Taste schalten.

DISPLAY-LOCK

Das Display des BONECO H680 kann gegen versehentliche Eingaben geschützt werden. Verwenden Sie diese Funktion zum Beispiel, um Eingaben durch spielende Kinder zu verhindern.

DISPLAY-LOCK AKTIVIEREN

1. Drücken Sie solange die Taste, bis der Signaltöne ertönt.

Das Display zeigt für eine Sekunde den Hinweis «LC» (LOCK) und wechselt danach wieder zur ursprünglichen Anzeige. Der Hinweis «LC» wird bei jeder Berührung für eine Sekunde angezeigt.

DISPLAY-LOCK DEAKTIVIEREN

1. Drücken Sie solange die Taste, bis der Signaltöne ertönt.

Das Display ist nun entriegelt. Die Einstellungen können wieder geändert werden.

de

VERWENDUNG VON DUFTSTOFFEN

VERWENDUNG VON DUFTSTOFFEN

Innerhalb des BONECO H680 befindet sich der Duftstoffbehälter für die Beigabe von Duftstoffen in Form von ätherischen Ölen.

Der Duftstoffbehälter ist aus einem speziellen Material gefertigt. Geben Sie ätherische Öle und andere Duftstoffe nie direkt in den Wassertank oder in die Wasserwanne. Bereits geringe Mengen reichen aus, um das Gerät irreparabel zu beschädigen. Diese Schäden werden nicht durch die Garantie abgedeckt.

DUFTSTOFFE HINZUGEBEN

1. Entfernen Sie die Frontabdeckung.

1. Entfernen Sie den Filterhalter zusammen mit dem Filter.

1. Geben Sie den Duftstoff in den dafür vorgesehenen Duftstoffbehälter.

1. Setzen Sie den Filterhalter und die Frontabdeckung ein.

ENTKALKUNG UND REINIGUNG

ENTKALKUNG

Der BONECO H680 sollte aus hygienischen Gründen in regelmäßigen Abständen gereinigt und entkalkt werden. Eine anstehende Reinigung wird auf dem Display durch dieses Symbol angezeigt:

Entfernen Sie vor dem Entkalkungsvorgang unbedingt den Ionic Silver Stick 3.

VORBEREITUNGEN

1. Entfernen Sie die Frontabdeckung und den Wassertank auf der Rückseite.
2. Entfernen Sie die Filterhalterung mitsamt dem Filter.

1. Ziehen Sie die Wasserwanne heraus und entfernen Sie die Trommel mit der Verdunstermatte.

1. Entleeren Sie die Wasserwanne sowie den Wassertank und entnehmen Sie den Ionic Silver Stick.

1. Stellen Sie die Trommel zurück in die Wasserwanne und setzen Sie das Gerät in umgekehrter Reihenfolge wieder zusammen.

ENTKALKUNG (FORTSETZUNG)

ENTKALKUNG

1. Füllen Sie den Tank zur Hälfte mit warmem Leitungswasser und geben Sie 2 Beutel CalcOff hinzu.
2. Starten Sie den Entkalkungsmodus, indem Sie auf dem Bedienfeld des BONECO H680 die Taste während 5 Sekunden drücken. Ändern Sie bei Bedarf die Entkalkungsdauer über die Tasten.

Das Gerät entkalkt sich nun selbstständig.

Nach abgeschlossener Entkalkung erlischt das Reinigungssymbol auf dem Display automatisch. Jetzt signalisiert das blinkende Symbol, dass das Wasser im Gerät ersetzt werden muss:

REINIGUNG DER INNENTEILE

Nach jeder Entkalkung ist zwingend eine Reinigung der Innenteile notwendig (siehe nächste Seite).

ENTKALKUNGSZEIT ÄNDERN

Die Grundeinstellung für die Entkalkung beträgt 4 Stunden. Um die Entkalkung zu intensivieren oder zu verkürzen, regulieren Sie die Entkalkungsdauer über die Tasten.

• Verkürzen Sie die Entkalkungsdauer, wenn der BONECO H680 nur leicht verschmutzt ist.
• Verlängern Sie die Entkalkungsdauer, wenn der BONECO H680 stark verschmutzt ist. Die maximale Entkalkungsdauer beträgt 12 Stunden.

REINIGUNG DER INNENTEILE

WICHTIGE HINWEISE

Verwenden Sie für die Reinigung eine Reinigungsbürste und ein feuchtes Tuch. Geben Sie dem warmen Wasser immer etwas Geschirrspülmittel hinzu.

Trennen Sie den BONECO H680 immer vom Stromnetz, bevor Sie mit der Reinigung oder Wartung beginnen! Nichtbeachtung kann zu Stromschlägen führen und Leben gefährden!

Schimmel im Inneren des BONECO H680 kann die Luft verunreinigen und die Gesundheit beeinträchtigen. Er muss deshalb unbedingt entfernt werden.

Verwenden Sie für die Reinigung keinen Alkohol und keine aggressiven Reinigungsmittel.

Reinigen Sie den BONECO H680 nicht im Geschirrspüler. Die Teile können sich durch die hohen Temperaturen verformen und unbrauchbar werden. Solche Beschädigungen sind nicht durch die Garantie abgedeckt.

WASSERTANK

1. Füllen Sie den Wassertank zur Hälfte mit warmem Wasser und geben Sie etwas Spülmittel hinzu.
2. Reinigen Sie das Innere des Wassertanks gründlich von Hand oder mit einer geeigneten Reinigungsbürste.

1. Reinigen Sie auch den Deckel.

WASSERWANNE

1. Ziehen Sie die Wasserwanne aus dem BONECO H680.

1. Entfernen Sie die Trommel mit der Verdunstermatte.
2. Nehmen Sie den Ionic Silver Stick aus der Wasserwanne.

1. Reinigen Sie die Wasserwanne und alle enthaltenen Teile. Diese können zur Reinigung entnommen werden.

REINIGUNG DER INNENTEILE (FORTSETZUNG)

TROMMEL

1. Nehmen Sie die Verdunstermatte von der Trommel.

1. Waschen Sie die Trommel mit Spülmittel und einer Reinigungsbürste.

1. Spülen Sie die Trommel gründlich unter warmem Wasser.

VERDUNSTERMATTE (HANDWÄSCHE)

1. Waschen und walken Sie die Verdunstermatte gründlich mit warmem Wasser und Geschirrspülmittel.

1. Spülen Sie die Verdunstermatte solange mit warmem, klarem Wasser aus, bis sich kein Schaum mehr bildet.
2. Setzen Sie die gewaschene Verdunstermatte direkt nach dem Waschgang in die gereinigte Trommel ein.

Die Verdunstermatte darf nicht in der Waschmaschine gewaschen werden!

Trocknen Sie die Verdunstermatte nicht im Wäschetrockner.

ALLGEMEINE REINIGUNG

ABDECKUNG

1. Entfernen Sie die Abdeckung.

1. Reinigen Sie die Abdeckung mit einem feuchten Tuch.

VORFILTER

1. Waschen Sie den Vorfilter mit einer Reinigungsbürste unter fließendem Wasser.

! Setzen Sie den Vorfilter erst ein, wenn er trocken ist. Feuchtigkeit kann die Qualität des dahinterliegenden HYBRID Filters beeinträchtigen.

HYBRID FILTER

Der HYBRID Filter kann nicht gereinigt werden. Verschmutzungen sind normal und belegen die Wirkung des Filters.

ALLGEMEINE REINIGUNG (FORTSETZUNG)

FILTERHALTERUNG

1. Entfernen Sie die Filterhalterung.

1. Reinigen Sie die Filterhalterung mit einem feuchten Tuch.

LÜFTERFLÜGEL

Entfernen Sie niemals die Halteschraube, um die Lüfterflügel abzunehmen! Bei der erneuten Montage kann eine Unwucht zu störenden Geräuschen führen oder sogar den Motor beschädigen.

1. Reinigen Sie die Lüfterflügel mit einem feuchten Tuch.

GEHÄUSE

1. Reinigen Sie das Innere des Gehäuses mit einem feuchten Tuch, warmem Wasser und Geschirrspülmittel.

ALLGEMEINE REINIGUNG (FORTSETZUNG)

PARTIKELSENSOR

Der Partikelsensor erkennt die Luftbelastung im Raum, indem er den vorbeiziehenden Luftstrom analysiert. Mit der Zeit kann es zu Verschmutzungen kommen, die die Messgenauigkeit beeinträchtigen.

Die Klappe über dem Partikelsensor muss im Betrieb geschlossen sein, damit die Messung korrekt ist. Sie soll nur geöffnet werden, um den Sensor zu reinigen.

1. Reinigen Sie mit einem feuchten Wattestäbchen die Linse des Sensors.

1. Trocknen Sie den Sensor mit einem trockenen Wattestäbchen.

GERÄT ZUSAMMENSETZEN

Nach abgeschlossener Reinigung kann der BONECO H680 wieder zusammengebaut werden. Achten Sie dabei auf die Passform der Verdunstermatte.

WARTUNG UND FEHLERBEHEBUNG

HYBRID FILTER ERSETZEN

Nach ungefähr einem Jahr muss der HYBRID Filter gewechselt werden, damit die Luft auch weiterhin von Verschmutzung und Pollen gereinigt wird.

Ein anstehender Austausch des HYBRID Filters wird auf dem Display mit folgendem Symbol signalisiert:

Das Ersetzen des HYBRID Filters entspricht den Abbildungen 2 bis 7 auf den Seiten 10 und 11.

HYBRID FILTER ERSETZEN

1. Entfernen Sie die Frontabdeckung des BONECO H680.
2. Nehmen Sie den Vorfilter ab.
3. Entnehmen Sie den verbrauchten HYBRID Filter und entsorgen Sie ihn mit dem regulären Hausmüll.
4. Entfernen Sie die Schutzfolie vom neuen HYBRID Filter.
5. Setzen Sie den HYBRID Filter gemäß Beschriftung in die Halterung ein.
6. Setzen Sie den Vorfilter und die Frontabdeckung wieder ein.
7. Drücken Sie am Gerät 5 Sekunden lang gleichzeitig die Tasten und, um das Symbol für den Filterwechsel auszublenden.

IONIC SILVER STICK® ERSETZEN

Der Ionic Silver Stick® verhindert die Vermehrung von Bakterien im Wasser und leistet damit einen wichtigen Beitrag zur Hygiene und zum Wohlbefinden. Der Ionic Silver Stick® ist ebenfalls einer Abnutzung unterworfen und muss regelmäßig ausgetauscht werden.

Ein anstehender Austausch des Ionic Silver Stick® wird auf dem Display mit folgendem Symbol signalisiert:

Den Ionic Silver Stick® erhalten Sie bei Ihrem BONECO-Fachhändler oder über den BONECO Online Shop unter der Adresse www.shop.boneco.com.

IONIC SILVER STICK ERSETZEN

1. Nehmen Sie die Frontabdeckung ab.
2. Entfernen Sie den Wassertank auf der Rückseite.
3. Entfernen Sie die Filterhalterung.

1. Ziehen Sie die Wasserwanne heraus und entfernen Sie die Trommel.

1. Entfernen Sie den verbrauchten Ionic Silver Stick und entsorgen Sie ihn mit dem regulären Hausmüll.

1. Setzen Sie den neuen Ionic Silver Stick ein.
2. Setzen Sie die Teile in der umgekehrten Reihenfolge zusammen.
3. Drücken Sie am Gerät während ca. 5 Sekunden gleichzeitig die Tasten und, um das Symbol auszublenden.

BETRIEBSSTÖRUNGEN UND FEHLERBEHEBUNG

Problem Mögliche Ursache Massnahme

Luft richt unangenehm	Abgestandenes Wasser im Tank und in der Wasserwanne	Gerät entleeren und komplett reinigen
Keine Verbesserung der Luftqualität	Partikelsensor verschmutzt Partikelsensor reinigen
	Offene Fenster oder Türen Fenster und Türen schliessen
Display zeigt Fehler E2	Lüfterflügel blockiert oder Motor defekt	Gerät vom Netz trennen, Lüfterflügel auf Freilauf kontrollieren, Gerät wieder mit Netz verbinden, bei anhaltender Störung Servicestelle kontaktieren
Display zeigt Fehler E3	Trommel blockiert oder Motor defekt	Gerät vom Netz trennen, Trommel auf Freilauf kontrollieren, Gerät wieder mit Netz verbinden, bei anhaltender Störung Servicestelle kontaktieren

GEBRAUCHSANLEITUNG BONECO H680

INHALTSVERZEICHNIS

Technische Daten 38

BEDIENFELD UND FERNBEDIENUNG

Technische gegevens 134

INBETRIEBNAHME UND VERWENDUNG

INBETRIEBNAHME

SICHERHEITSHINWEISE

AUSWAHL VERSCHIEDENER MODI

DIE MODI

LUFTFEUCHTIGKEIT UND LÜFTERSTUFE MANUELL EINSTELLEN

DIE OPTIMALE LUFTFEUCHTIGKEIT

LUFTFEUCHTIGKEIT EINSTELLEN

LÜFTERSTUFE EINSTELLEN

Das Gerät wird nun automatisch entkalkt.

WICHTIGE INFORMATIONEN ZUR LUFTFEUCHTIGKEIT

1. Geben Sie den Duftstoff in den dafür vorgesehenen Duftstoffbehälter.

Betriebsart "Hybrid" 368

Maße L 347 × B 435 × H 490 mm

Betriebsgeräusch 27-51 dB(A)

Gewicht (leer) 10,4 kg

Zubehör Ionic Silver Stick A7017, HYBRID-Filter

In der Betriebsart "Luftreinigung" wird die Luft hier nicht befeuchtet.

LUFTFEUCHTIGKEIT REGULIEREN

1. Geben Sie Duftstoff in den Duftstoffbehälter.

1. Setzen Sie den Filterhalter und die Frontabdeckung ein.

ENTKALKEN UND REINIGEN

ENTKALKEN

Aus hygienischen Gründen muss der BONECO H680 regelmäßig gereinigt und entkalkt werden. Wenn es Zeit für die Reinigung ist, erscheint das folgende Reinigungssymbol im Display:

Entfernen Sie den Ionic Silver Stick immer, bevor Sie den Entkalkungsprozess starten.

VORBEREITUNG

1. Entfernen Sie die Frontabdeckung und nehmen Sie den Wassertank auf der Rückseite heraus.
2. Nehmen Sie den Filterhalter mit dem Filter heraus.
