BEDIENUNGSANLEITUNG AS 31 E ALPINA

GEBRAUCHSANWEISUNG DE.....20

INSTRUCTIONS FOR USE EN.....25

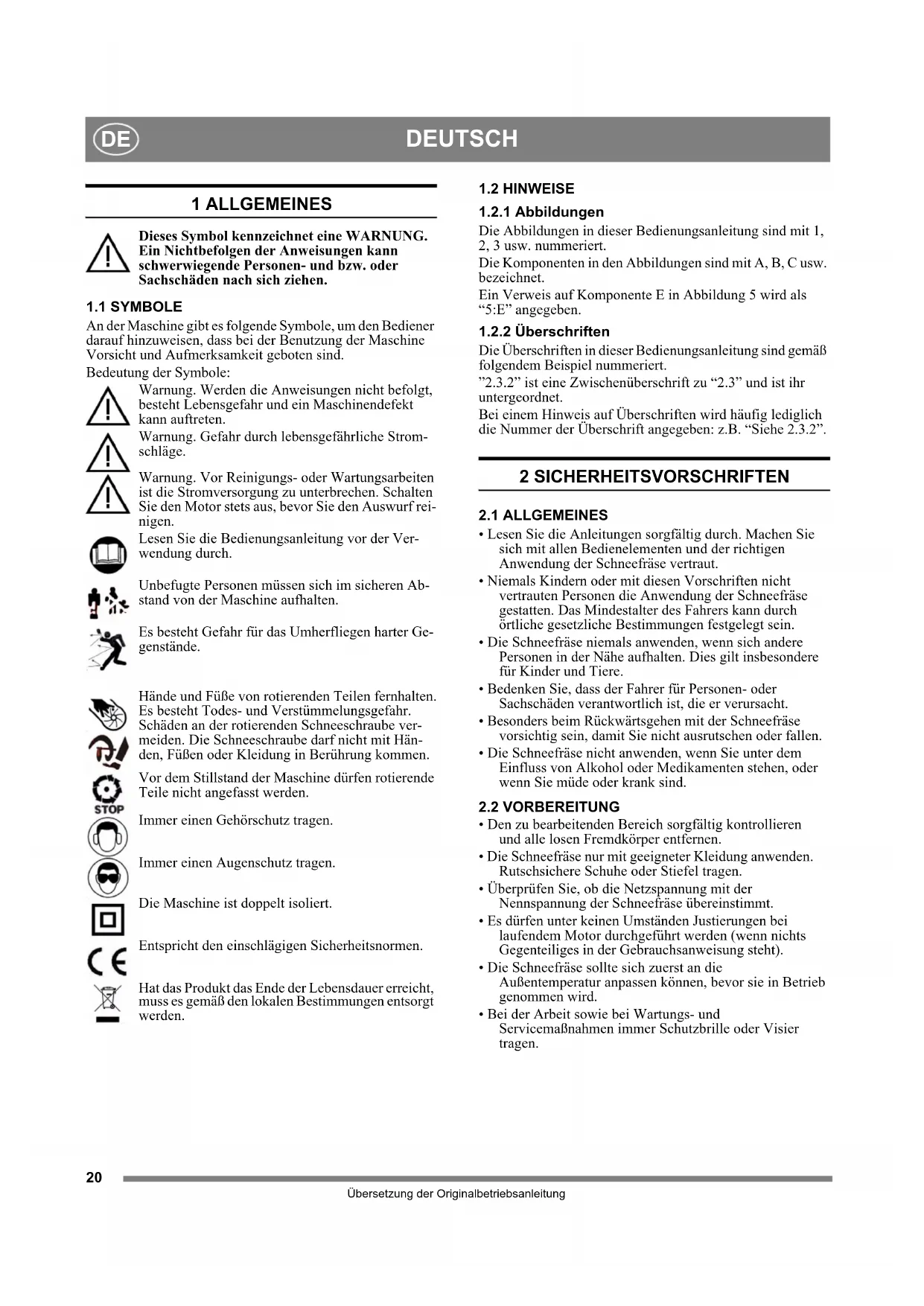

Dieses Symbol kennzeichnet eine WARNING. Ein Nichtbefolgen der Anweisungen kann schwerwiegende Personen- und bzw. oder Sachschem nach sichziehen.

1.1 SYMBOLE

An der Maschine gibt es folgende Symbole, um den Bediener daraufhinzuweisen, dass bei der Benutzung der Maschine Vorsicht und Aufmerksamkeit geboten sind.

Bedeutung der Symbole:

Warning. Werden die Anweisungen nicht befolgt, besteht Lebensgebung und ein Maschinendefekt kann auftrten.

Warning. Gefahr durch lebensgefährliche Stromschlage.

Warning. Vor Reinigungs- oder Wartungsarbeiten ist die Stromversorgung zu unterbremen. Schalten Sie den Motor stets aus, bevor Sie den Auswurf rei-nigen.

Lesen Sie die Bedienungsanleitung vor der Verwendung durch.

Unbefugte Personen müssen sich im sicheren Abstand von der Maschine aufhalten.

Es besteht Gefahr für das Umherfliegen harter Gegenstände.

Hande und Fübc von rotierrenden Teilen fernhalten. Es besteht Todes- und Verstummelungsgefahr. Schaden an der rotierrenden Schnecsschaube vermeiden. Die Schneeschraube darf nicht mit Händen, Füben oder Kleidung in Berührung kommt.

Vor dem Stillstand der Maschine dürfen rotierende Teile nicht angefasst werden.

Immer einen Gehorschutzlagen.

Immer einen Augenschutz tragien.

Die Maschine ist doppelt isoliert.

Entspricht den einschlagigen Sicherheitsnormen.

Hat das Produkt das Ende der Lebensdauer erreicht, muss es gemäß den lokalen Bestimmungen entsorgt werden.

1.2 HINWEISE

1.2.1 Abbildungen

Die Abbildungen in dieser Bedienungsanleitung sind mit 1, 2, 3 usw. nummeriert.

Die Komponenten in den Abbildungen sind mit A, B, C usw. bczeichnet.

Ein Verweis auf Komponente E in Abbildung 5 wird als "5:E" angegeben.

1.2.2 Überschriften

Die Überschriften in dieser Bedienungsanleitung sind gemäß folgenden Beispiel nummeriert.

"2.3.2" ist eine Zwischenüberschrift zu "2.3" und ist ihr untergeordnet.

Bei einem Hinweis auf Überschriften wird zahlig lediglich die Nummer der Überschrift angegeben: z.B. "Siehe 2.3.2".

2 SICHERHEITSVORSCHRIFTEN

2.1 ALLGEMEINES

• Lesen Sie die Anleitungen sorgfältig durch. Machen Sie sich mit allen Bedienelementen und der richtigen Anwendung der Schneefrase vertraut.
• Niemals Kindern oder mit diesen Vorschriften nicht vertrauten Personen die Anwendung der Schneefrase gestatten. Das Mindestalter des Fahrs kann durch örtliche gesetzliche Bestimmungen festgelegt sein.
• Die Schneefrase niemals anwenden, wenn sich andere Personen in der Nähe aufhalten. Dies gilt insbesondere für Kinder und Tiere.
• Bedenken Sie, dass der Fahrer für Personen- oder Sachschäden verantwortlich ist, die er verursacht.
• Besonderss beim Rückwärtsgehen mit der Schneefrase vorsichtig sein, damit Sie nicht ausrutschen oder fallen.
• Die Schneefrase nicht anwenden, wenn Sie unter dem Einfluss von Alkohol oder Medikamenten stehen, oder wenn Sie mäde oder krank sind.

2.2 VORBEREITUNG

• Den zu bearbeitenden Bereich sorgfältig kontrollieren und alle losen Fremdkörper entfern.
• Die Schneefrase nur mit geeigneter Kleidung anwenden. Rutschsichere Schuhe oder Stiefel trag.
• Überprüfen Sie, ob die Netzspannung mit der Nennspannung der Schneefrase übereinstimmt.
• Es dürfen unter keinen Umständen Justierungen bei laufendem Motor durchgeführt werden (wenn nichts Gegenteilignes in der Gebrauchsanweisung liegt).
  Die Schneefrase sollte sich zuerst an die Aufentemperatur anpassen können, bevor sie in Betrieb genommen wird.
• Bei der Arbeit sowie bei Wartungs- und Servicemäßnahmen immer Schutzbrille oder Visier/TRagen.

2.3 BETRIEB

• Hände und Fuß immer von den rotierenden Teilen fernhalten. Die Auswurföffnung grundsatzlich meiden.
• Die SchneefräsearfasschlieblichfurSchnec verwendet werden.
• Beim Fahren auf oder Überqueren von Kieswegen, Bürgersteigen und Straβen/Wegen vorsichtig sein. Auf versteckte Gefahren und den Verkehr achten.
  Den Auswurf nimals auf eine öffentliche, befahrnde Straße richten.
• Wenn die Schneefräse auf einen Fremdkörper trifft, den Motor abstellen und die Fräse sorgfältig auf eventuelle Schäden untersuchen. Die Schäden gegebenenfalls reparieren, bevor die Schneefräse wieder in Betrieb genommen wird.
• Wenn die Schneefrase stärker als normal zu vibrieren beginnnt, den Motor abstellen und die Ursacheuchen. Vibrationen sind normalerweise ein Zeichen für Probleme.
• Die Schneefrase darf nur an eine Steckdose angeschlossen werden, die über einen Erdungsfehlerschalter verfügbar. Der Erdungsfehlerschalter muss einen Auslösestrom von max. 30mA aufweisen.
• Es besteht die Gefahr, über das Stromkabel zu stolpern.
  Achten Sie dazu stets darauf, dass sich das Stromkabel nicht im Weg befindet.
• Die Schneefrasearfurmit einem Kabel verbunden werden, das fur die Anwendung im Freien zugelassen ist.
• Das Stromkabel, über das die Schneefrase angeschlossen ist, muss intakt sein. Das Geratarf nur mit einem unbeschädigten Kabel betrieben werden.
• Weisen Netzstecker, Stromkabel oder die restliche elektrische Ausrüstung Schäden auf, damit die Schnccfrase nicht verwendet werden.
• Reparaturen an der elektrischen Ausrüstung)durfen nur von einem befgten Elektriker ausgeführrt werden.
• Das Stromkabel der Schncefrasearfwdahrend des Betriebs nicht unter die Maschine gelangen.
• Werde das Stromkabel der Schnecfräse während der Arbeit beschädigt, sind folgende Anweisungen zu befolgen:

A. Stellen Sie den Motor ab.
B. Verlassen Sie den Ort in entgcgengesetzter Richtung von der beschädigten Kabelstelle.
C. Ziehen Sie das Kabel aus der Steckdose.

• Stellen Sie den Motor ab und unterbrechen Sie die Stromversorgung:

A. Wenn die Fahrerposition verlassen wird.
B. Wenn Raumschild oder Auswurf verstopf sind und gereinigt werden müssen.
C. Wenn eine Reparatur oder Einstellung ausgeführten werden muss.

• Vor Reinigung, Reparatur oder Inspektion immer dafür sorgen, dass alle rotierenden Teile zum Stillstand gekommen sind und dass alle Bedicenelemente freigekuppelt sind.

• Niemals quer zum Hang, sondern immer aufwarts oder abwarts fahren. Von oben nach unten und von oben nach oben fahren. Besonderss vorsichtig sein, wenn am Abhang die Richtung geändert wird. Steile Abhänge meiden.

• Die Schneefrase niemals benutzen, wenn die Schutzanordnungen beschädigt sind oder die Sicherheitsvorrichtungen fahren.
  Die vorhandenen Sicherheitsausstattungen dürfen nicht abgeschelt oder außer Funktion gesetzt werden.
• Wenn die Schneefräse in der Höhe von Einzäunungen, Autos, Fensterscheiben, Abhängen und dergleichen benutz wird, muss unbedingt darauf auf geachtet werden, dass der Auswurf korrekt eingestellt ist.
• Es sollenten sich keine Kinder in der Nähe aufhalten, wenn die Schneefräse in Betrieb ist. Eine andere erwachsene Person sollte die Kinder becaufsichtigigen.
  Die Schneefrase nicht durch zu schnelles Fahren übermöig bclasten.
  Vorsicht beim Zurücksetzen. Vor und während des Zurücksetzens nach halten schen und auf eventuelle Hindernisse achten.
• Den Auswurf nimials auf Umstehende richten. Es darf nimials eine Person vor der Schneefrase stehen.
• Nur vom Hersteller zuglassenes Zubehör anwenden.
• Die Schneefräse nur anwenden, wenn die Sicht gut ist und Tageslicht oder elev. zusätzliche Beleuchting ausreichen.
• Für gute Balance sorgen und den Führungsholm mit festem Griff halten.

2.4 WARTUNG UND AUFBEWAHRUNG

• Alle Schrauben und Muttern anziehen, sodassich die Schneefrase in sichereM Betriebszustand befindet.
  Die Schneefräse darf nicht mit Wasser abgeschült werden. Dies beschädigt die elektrische Ausrüstung und sorgt für eine Gefährdung durch elektrische Schläge.
• Vor der Verwendung der Schneefräse ist die gesamte elektrische Ausrüstung zu überprüfen. Liegen Schäden an Isolierung, Befestigung usw. vor, damit die Schneefräse nicht cingesetzt werden.
• Verwenden Sie ausschließlich Originalersatzteile. Andere Ersatzteile können Schaden am Gerät verursachen, auch wenn sie passen.
  Vor der Langzeitaufbewährung die in der Gebrauchsanweisung empfohlenen Maßnahmen ausführten.
• Beschädigte Warn- und Hinweisschilder erneuern.
• Den Motor nach der Anwendung noch ein paar Minuten mit eingekuppelter Schneeschraube laufen lassen. Dadurch wird verhindert, dass die Schneeschraube festfriert.

3 MONTAGE

3.1 AUSPACKEN

1. Offnen Sie vorsichtig den Karton.
2. Entnahmen Sic alle enthaltenen Dokumente, z.B. Bedienungsanleitung.
3. Hebien Sie die Schneefräse aus dem Karton.
4. Die Plastikbänder abschneiden, die die Einstellkurbel am Führungsholm halten.
5. Entsorgen Sie den Karton und die weiteren Verpackungsmaterialien gemäß den lokalen Bestimmungen.

3.2 MONTAGE

1. Montieren Sie die Schneefrase gemäß der folgenden Anleitung.
2. Siehe Abb. 2. Setzen Sie den viereckigen Absatz des Schafts in die Aussparung am Griff.
3. Siche Abb. 3. Schieben Sie den Griff und den Schaft zusammen, sodass der Zapfen im Loch im Schaft einrastet.
4. Siehe Abb. 4. Die große Kunststoffmutter aufsetzen und festziehen.
5. Siehe Abb. 5. Die Schwarze Kunststoffhülse am Schaft montieren, sodass der Zapfen im Loch im Schaft einrastet.
6. Siehe Abb. 6. Setzen Sie den Schäft so in der Schneecfrase ein, dass der Zapfen im Loch in die Aussparung der Kunststoffhülse passt.
7. Siehe Abb. 7. Schieben Sie den Schaft in die Schneefrase und montieren Sie die beiden Schrauben mit den Muttern. Verwenden Sie einen Kreuzschlitzschraubenzieher.

4 BESCHREIBUNG

Die Schneeffrase ist fur einfache Schneeraumungsarbeiten am Haus mit einem festen 230-VAC-Anschluss vorgesehen. Die Bedienelemente der Schneeffrase werden in Abb. 1 ge-zeigt und im Folgenden beschrieben.

Pos.	Bezeichnung Beschreibung
A	Startsperre Verhindert, dass die Startvorrichtung unbcabsichtigt aktiviert werden kann.
B	Startvorrichtung Startet den Motor. Die Vorrichtung wird aktiviert, nachdem die Startsperre A gedrückt wurde.
C	Verbindungsste-cker Für die Stromversorgung.
D	Kabelentlastung Zum Entlasten des Anschlusskabels.
E	Verriegelungs-knopf Zur Verriegelung des Griffs am Schaft.
F	Handgriff
G	Schaft Die Länge kann eingestellt werden.
H	Verriegelungs-knopf Zur Verriegelung des Schafts.
J	Gehäuse der Schneceschraube
K	Schneeschraube

5 BETRIEB

5.1 ALLGEMEINES

Der Motororidafter gestartet werden, nachdem alle unter "MONTAGE" besechricbcnen Maßnahmen durchgcführt wurden.

Die Schneecfräse damit erst verwendet werden, wenn zuvor die beigeführte Bedienungsanleitung sowie alle Warn- und Instruktionsschilder am Gerät sowie in dieser Bedienungsanleitung gelesen und verstanden wurden.

Bei Betrieb und Wartung der Schneefrase ist immer eine Schutzbrille oder ein Visier zu tragen.

5.2VOR DEM ANLASSEN

Das Anschlusskabel und seine Kontakte müssen einwandfrei Funktionieren und für die Verwendung im Außenbereich zugelassen sein.

Das Anschlusskabelarfurmit Steckdosen mit einemFehlerstromschutzschalterund einem Schaltstromvonmax.30mAverbundenwerden.

Das Anschlusskabel ist in der Kabelentlastung aufzuhängen. Ansonsten können Schäden am Kontakt auftreten, die lebensgefährlich sind.

Schlieben Sie die Schneefrase mit dem Stromkabel an der Steckdose des Gebäudcs an.

Hängen Sie das Kabel in die Kabelentlastung (1:D) und schreiben Sie an den Verbindungsstecker an (1:C).

5.3 START

Der Start von Motor und Schneeschraube ist wie folgt vorzunehmen.

1. Neigen Sie die Schneefrase leicht nach hinten, sodassich die Schneeschraube leicht erhöht uber dem Bodenbehindct.
2. Drücken Sie die Startspierre (1:A) und halten Sie diese gedrückt. Drücken Sie die Startvorrichtung (1:B).
3. Lassen Sie die Startspierre los, senken Sie die Schneeschraube in Bodenrichtung und beginnen Sie mit der Schneeräumung.

5.4 SICHERHEITSTEST

Der unter beschriebene Sicherheitsstest muss nach jedem Start und vor jeder Verwendung der Maschine durchgeführt werden.

Funktioniert die Maschine nicht ordnungsgemäß, damit sie NICHT verwendet werden. Die Maschine muss in dieser Fall zu einer autorisierten Werkstatt zur Reparatur gebracht werden.

Test der Schneeschraube

Lassen Sie die Startvorrichtung los. Motor und Schneeschraube müssen sofort stoppen.

5.5 STOPP

Stoppen Sie Motor und Schneeschraube, indem Sie die Startvorrichtung (1:B) loslassen.

5.6 SCHNEERÄUMUNG

Richten Sie den Schneeauswurf niemals auf Umstehende.

Stoppen Sie stets den Motor, bevor Sie eine Reinigung ausführren.

Tragen Sie beim Schneefräsen grundsätzlich einen Augenschutz.

Ist die Schneeschraube blockiert, darf der Motor nicht länger als 20 Sekunden weiter laufen. Dadurch kann der Motor beschädigt werden.

1. Starten Sie den Motor wie oben beschrieben und überprüfen Sic Auswurfweite und Auswurfrichtung.
2. Schieben Sie die Schneefraseleitung angewinkelt und vorsichtig vorwarts, sodass der Schnec schrag nach vorne ausgeworfen wird.
3. Beenden Sie die Arbeit, indem Sie die Startvorrichtung (1:B) loslassen.

5.7 FAHRTIPPS

1. Der Schnee sollte direkt nach dem Schneefall geräumt werden.
2. Für eine vollständige Räumung sollenn sich die Frässpuren möglich überlagern.
3. Richten Sie den Schneeauswurf nach Möglichkeit entsprechend der Windrichtung aus.
4. Stellen Sie aus Sicherheitsgründen und um Schäden an der Schneefräse zu vermeiden sicher, dass sich im zu räumenden Bereich keine Steine, Spielsachen und andere Fremdkörper befinden.
5. Die Schneefräsenkapazität hängt von Schnechöhe und dichte ab. Prägen Sie sich ein, wie die Schneefräse bei unterscheidlichen Schneeverhältnissen arbeitet.

5.7.1 Trockener und normaler Schnee

Schnee bis zu einer Höhe von 15 cm kann bei gleichmäßiger Geschwindigkeit möglich und schnell entfern werden. Richten Sie den Auswurf entsprechend der Windrichtung aus.

5.7.2 Gebundener Nassschnee

Harten Schnee mit einem Spaten o.A. lockern. Dann die Schneefrase vorsichtig vorwarts schicben. Den Schnee nomals mit der Schneefrase weghacken. Dadurch wird die Schneefrase beschädigt.

5.8 NACH DEM GEBRAUCH

Die Schneefräsearficht mit Wasser abgeschült werden. Es besteht Gefahr fur Schäden am elektrischen System und elektrische Schläge.

1. Stoppen Sie den Motor.
2. Trennen Sie das Stromkabel von der Schneefrase und der Steckdose des Gebäudes.
3. Reinigen Sie die Schneefraseinnen und auBen mit einer geeigneten Bürste.
4. Kontrollieren Sie die Schneefräse auf lose oder beschädigte Komponenten. Reparieren oder tauschen Sie Komponenten bei Bedarf aus.

6 WARTUNG

Vor dem Ausführren von Wartungsarbeiten ist die Stromversorgung zu unterbrechen.

6.1VOR DEM EINSATZ

• Vor jeder Verwendung ist die Schneefrase darauf zu überprüfen, ob die elektrische Ausrüstung intakt und fehlerfrei arbeitet. Die Schneefrasearficht nicht verwendet werden, wenn Defekte oder Mängel vorliegen.
• Überprüfen Sie, ob sich die Schneeschraube leicht dreht.
• Stellen Sie sicher, dass alle Schraubverbindungen fest angezogen sind. Ziehen Sie bei Bedarf nach.
• Tragen Sie Silikonspray auf die Schneccschraube auf. So wird ein Vereisen verhindert.
• Überprüfen Sie, ob der Startergriff aktiviert werden kann, ohne dass die Startspere nach links geschoben wird.

6.2 FEHLERSUCHE

Folgende Fehler konnen halten direkt vom Benutzer gehoben werden. Wenden Sie sich im Zweifelsfall an einen autorisierten Vertreter.

Der Motor startet nicht:

• Das Stromkabel ist nicht angeschlossen oder defekt.
• Die Sicherung wurde ausgelost. Ist eine stärkere Sicherung zu stallieren, wenden Sie sich an einen befugten Elektriker.

Der Motor brummmt, startet jedoch nicht:

• Schneeschraube oder Auswurfrohr sind blockiert.
• Der Kondensator ist defekt. Wenden Sie sich an einen Vertreter.

Dcr Motor stoppt platzlich:

• Kontakte haben sich gelöst.
• Der Überlastungsschutz wurde ausgelost. Warten Sie 10 Minuten und Unternehmen Sie dann einen neuen Startversuch.

Die Schneefräse vibriert:

• Komponenten sind lose.
• Schneeschraube ist defect.

7 AUFBEWAHRUNG

Soll die Schneefrase für eine langere Zeit aufbewahrt werden, z.B. in der Zeit des Jahres, in der keine Schneeräumung erfolgt, sind folgende Maßnahmen auszuführn:

1. Die gesamte Schneefräse ist gründlich zu reinigen.
2. Die Schnexefrase ist auf Beschädigungen zu untersuchen. Bei Bedarf sind Schäden zu reparieren.
3. Bewahren Sie die Schneefrase an einem sauberen und trockenen Ort auf.

8 VERKAUFSBEDINGUNGEN

Es wird eine umfassende Garantie auf Material- und Fabrikationsfehler eingeräumt. Käfer und Anwender müssen die Hinweise in der beigeführten

Bedienungsanleitung genau beachten.
Die Garantie deckt keine Schäden bei:
- Nichtbeachtung der mitgelieferten Bedienungsanleitung
- Unachtsamkeit
- falscher oder unzulässiger Nutzung oder Montage
- Anwendung von Ersatzteilen, die keine Originalersatzteile sind
- Anwendung von Zubehor, das nicht von GGP stammt oder von GGP zugelassen ist
Die Garantic erstreckt sich cibenfalls nicht auf:
- Verschleibeile wie z.B. Antriebsriemen, Frässchnecken, Räder.
- normalen Verschleiß.
- Motoren. Für diese gelechten die Garantiebedingungen der jeweiligen Hersteller.

Es gelten die im Land des Käufers gültigen gesetzlichen Vorschriften. Die darin geregelten Rechte des Käufers werden durch diese Garantie nicht eingeschrankt.

1 GENERAL

Als de motor nicht start:

Preizkus sneznega polza

Sprostite ročico za zagon. Motor in snežni vijak se morata takoj ustaviti.

5.5 ZAUSTAVITEV

Motor in vijak ustavite takto, da sprostite rocico za zagon (1:B).

5.6 CISCENJE SNEGA

Nikoli ne usmerite snega proti ljudem, ki so v bli-zini.

Sie symboliai reiskia:
