BEDIENUNGSANLEITUNG 398 HIGH SPEED ROTARY TOOL DREMEL

GB Mounting Accessories (text page 22) D Montieren des Zubehörs (Textseite 25)

GB Gripping styles (text page 22) D Halten des Geräts (Textseite 25)

GB-Speed F-Vitesse D-Geschwindigkeit NL-Snelheid

ДPYГИE H TR RU Seite 4

Hochgeschwindigkeits-Fräsmesser

Hochgeschwindigkeits-Fräsmesser

Filz- Polierscheiben

Trennscheiben Fiberglas verstärkt

sc eibe Fiberglas verstärkt

Filz- Polierscheiben

EN EN EWG EWG EWG ANUS VÁNY m

M M ME U CE KONFORMITÄTSERKLÄRUNG Wir erklären in alleiniger Verantwortung, daß dieses Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt: EN 50 144, EN 55 014, gemäß den Bestimmungen der Richtlinien 73/23/EWG, 89/336/EWG, 98/37/EWG.

GERÄUSCH- /VIBRATIONSINFORMATION Der Geräuschpegel beim Arbeiten kann 85 dB(A) überschreiten. Gehörschutz tragen! Gemessen gemäß EN 50 144 beträgt der Schalldruckpegel dieses Gerätes 77 dB(A), und die Vibration 7,6 m/s2 (Hand-Arm Methode).

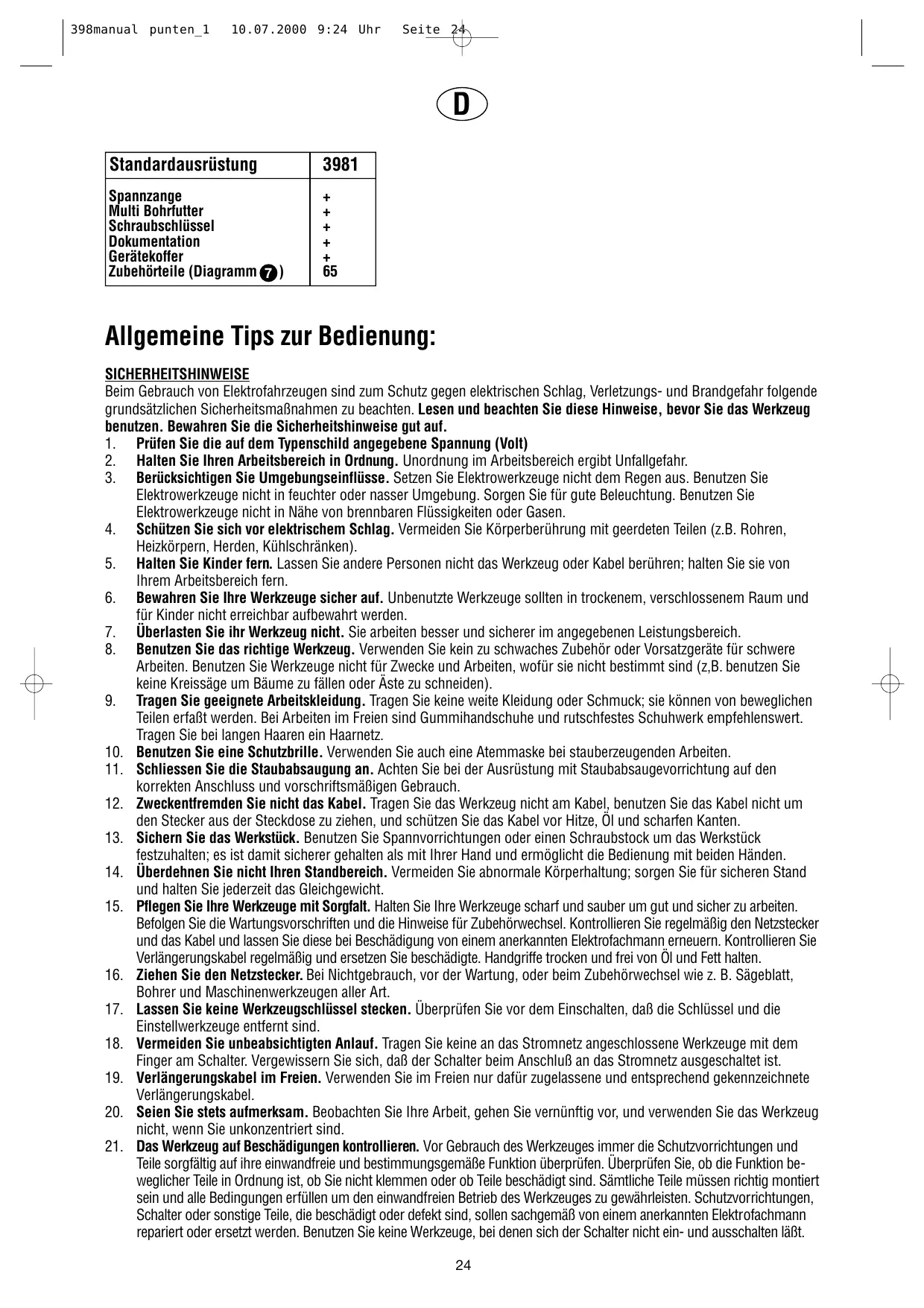

D Standardausrüstung

Spannzange Multi Bohrfutter Schraubschlüssel Dokumentation Gerätekoffer Zubehörteile (Diagramm 7 )

Allgemeine Tips zur Bedienung: SICHERHEITSHINWEISE Beim Gebrauch von Elektrofahrzeugen sind zum Schutz gegen elektrischen Schlag, Verletzungs- und Brandgefahr folgende grundsätzlichen Sicherheitsmaßnahmen zu beachten. Lesen und beachten Sie diese Hinweise, bevor Sie das Werkzeug benutzen. Bewahren Sie die Sicherheitshinweise gut auf. 1. Prüfen Sie die auf dem Typenschild angegebene Spannung (Volt) 2. Halten Sie Ihren Arbeitsbereich in Ordnung. Unordnung im Arbeitsbereich ergibt Unfallgefahr. 3. Berücksichtigen Sie Umgebungseinflüsse. Setzen Sie Elektrowerkzeuge nicht dem Regen aus. Benutzen Sie Elektrowerkzeuge nicht in feuchter oder nasser Umgebung. Sorgen Sie für gute Beleuchtung. Benutzen Sie Elektrowerkzeuge nicht in Nähe von brennbaren Flüssigkeiten oder Gasen. 4. Schützen Sie sich vor elektrischem Schlag. Vermeiden Sie Körperberührung mit geerdeten Teilen (z.B. Rohren, Heizkörpern, Herden, Kühlschränken). 5. Halten Sie Kinder fern. Lassen Sie andere Personen nicht das Werkzeug oder Kabel berühren; halten Sie sie von Ihrem Arbeitsbereich fern. 6. Bewahren Sie Ihre Werkzeuge sicher auf. Unbenutzte Werkzeuge sollten in trockenem, verschlossenem Raum und für Kinder nicht erreichbar aufbewahrt werden. 7. Überlasten Sie ihr Werkzeug nicht. Sie arbeiten besser und sicherer im angegebenen Leistungsbereich. 8. Benutzen Sie das richtige Werkzeug. Verwenden Sie kein zu schwaches Zubehör oder Vorsatzgeräte für schwere Arbeiten. Benutzen Sie Werkzeuge nicht für Zwecke und Arbeiten, wofür sie nicht bestimmt sind (z,B. benutzen Sie keine Kreissäge um Bäume zu fällen oder Äste zu schneiden). 9. Tragen Sie geeignete Arbeitskleidung. Tragen Sie keine weite Kleidung oder Schmuck; sie können von beweglichen Teilen erfaßt werden. Bei Arbeiten im Freien sind Gummihandschuhe und rutschfestes Schuhwerk empfehlenswert. Tragen Sie bei langen Haaren ein Haarnetz. 10. Benutzen Sie eine Schutzbrille. Verwenden Sie auch eine Atemmaske bei stauberzeugenden Arbeiten. 11. Schliessen Sie die Staubabsaugung an. Achten Sie bei der Ausrüstung mit Staubabsaugevorrichtung auf den korrekten Anschluss und vorschriftsmäßigen Gebrauch. 12. Zweckentfremden Sie nicht das Kabel. Tragen Sie das Werkzeug nicht am Kabel, benutzen Sie das Kabel nicht um den Stecker aus der Steckdose zu ziehen, und schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten. 13. Sichern Sie das Werkstück. Benutzen Sie Spannvorrichtungen oder einen Schraubstock um das Werkstück festzuhalten; es ist damit sicherer gehalten als mit Ihrer Hand und ermöglicht die Bedienung mit beiden Händen. 14. Überdehnen Sie nicht Ihren Standbereich. Vermeiden Sie abnormale Körperhaltung; sorgen Sie für sicheren Stand und halten Sie jederzeit das Gleichgewicht. 15. Pflegen Sie Ihre Werkzeuge mit Sorgfalt. Halten Sie Ihre Werkzeuge scharf und sauber um gut und sicher zu arbeiten. Befolgen Sie die Wartungsvorschriften und die Hinweise für Zubehörwechsel. Kontrollieren Sie regelmäßig den Netzstecker und das Kabel und lassen Sie diese bei Beschädigung von einem anerkannten Elektrofachmann erneuern. Kontrollieren Sie Verlängerungskabel regelmäßig und ersetzen Sie beschädigte. Handgriffe trocken und frei von Öl und Fett halten. 16. Ziehen Sie den Netzstecker. Bei Nichtgebrauch, vor der Wartung, oder beim Zubehörwechsel wie z. B. Sägeblatt, Bohrer und Maschinenwerkzeugen aller Art. 17. Lassen Sie keine Werkzeugschlüssel stecken. Überprüfen Sie vor dem Einschalten, daß die Schlüssel und die Einstellwerkzeuge entfernt sind. 18. Vermeiden Sie unbeabsichtigten Anlauf. Tragen Sie keine an das Stromnetz angeschlossene Werkzeuge mit dem Finger am Schalter. Vergewissern Sie sich, daß der Schalter beim Anschluß an das Stromnetz ausgeschaltet ist. 19. Verlängerungskabel im Freien. Verwenden Sie im Freien nur dafür zugelassene und entsprechend gekennzeichnete Verlängerungskabel. 20. Seien Sie stets aufmerksam. Beobachten Sie Ihre Arbeit, gehen Sie vernünftig vor, und verwenden Sie das Werkzeug nicht, wenn Sie unkonzentriert sind. 21. Das Werkzeug auf Beschädigungen kontrollieren. Vor Gebrauch des Werkzeuges immer die Schutzvorrichtungen und Teile sorgfältig auf ihre einwandfreie und bestimmungsgemäße Funktion überprüfen. Überprüfen Sie, ob die Funktion beweglicher Teile in Ordnung ist, ob Sie nicht klemmen oder ob Teile beschädigt sind. Sämtliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen um den einwandfreien Betrieb des Werkzeuges zu gewährleisten. Schutzvorrichtungen, Schalter oder sonstige Teile, die beschädigt oder defekt sind, sollen sachgemäß von einem anerkannten Elektrofachmann repariert oder ersetzt werden. Benutzen Sie keine Werkzeuge, bei denen sich der Schalter nicht ein- und ausschalten läßt. 24

D 22. Achtung! Benutzen Sie Ihr Werkzeug sowie das Zubehör wie in diesen Sicherheitshinweise beschrieben. Setzen Sie Ihr Werkzeug ausschliesslich für die Arbeiten ein, für die es konstruiert wurde und achten Sie auf entsprechende Arbeitsbedingungen. Zweckentfremdeter Einsatz kann zu gefährlichen Situationen führen. 23. Reparaturen nur vom anerkannten Fachmann. Dieses Elektrowerkzeug entspricht den einschlägigen Sicherheitsbestimmungen. Reparaturen sollten nur von einem Elektrofachmann und mit Original - Ersatzteilen durchgeführt werden. Zuwiderhandlungen könnten Gefahren für den Benutzer hervorrufen. SICHERHEIT • • • • • • • • • • • • • • • • • •

Bitte diese Bedienungsanleitung und die beiliegenden Sicherheitshinweise sorgfältig lesen und aufbewahren Halten Sie das Kabel immer von den rotierenden Teilen Ihres Werkzeuges fern Sobald Sie sich von Ihrem Werkzeug entfernen, sollte dieses ausgeschaltet werden und die sich bewegenden Teile vollkommen zum Stillstand gekommen sein Im Falle von atypischen Verhalten oder Fremdgeräuschen schalten Sie das Werkzeug sofort aus und ziehen Sie den Netzstecker Bei Benutzung von Verlängerungskabeln ist darauf zu achten, daß das Kabel vollständig abgerollt ist und eine Kapazität von 16 A hat Benutzen Sie nur das Original-Zubehör, welches bei unseren Fachhändlern oder den DREMEL- Vertragswerkstätten erhältlich ist Bevor Sie Zubehör benutzen, vergleichen Sie bitte immer die maximal erlaubte Drehzahl/Minute des jeweiligen Zubehörs mit der Ihres Werkzeuges Der Benutzer dieses Werkzeuges sollte älter als 16 Jahre sein Benutzen Sie nie Trennscheiben über 1 1/4” (32 mm) Ø Benutzen Sie nie Bohrer über 1/8” (3,2 mm) Ø Benutzen Sie nie die Wellenarretierung während das Werkzeug läuft Bewahren Sie Ihr Werkzeug stets bei Raumtemperaturen unter 50°C auf Achten Sie darauf, daß sämtliches Zubehör und Spannzange aufeinander passen Halten Sie Luftschlitze sauber und offen Mit Schrupp-/Trennscheiben soll vorsichtig umgegangen werden, zur Vermeidung von Splittern oder Rissen Rissige, verformte oder vibrierende Schrupp-/Trennscheiben dürfen nicht verwendet werden Bei Verwendung von Fremdfabrikaten beim Zubehör bitte die Hinweise des Herstellers beachten Vor dem Gebrauch Ihres Werkzeuges • sicherstellen, daß da Zubehör richtig montiert und fest angezogen ist • den freien Lauf des montierten Zubehörs durch Drehen von Hand überprüfen • einen Probelauf vornehmen, bei dem Sie das Werkzeug in einer sicheren Position mindestens 30 Sekunden mit höchster Geschwindigkeit unbelastet laufen lassen • bei beträchtlichen Vibrationen oder anderen Defekten das Werkzeug sofort ausschalten und die mögliche Ursache herausfinden ! Eine Trennscheibe darf nicht zum Seiten-Schleifen verwendet werden Beim Schleifen von Metall entstehen Funken; halten Sie andere Personen sowie brennbare Materialien von Ihrem Arbeitsbereich fern Schutzbrille und -handschuhe, Gehörschutz, eine Staubmaske und Sicherheitsschuhe tragen; gegebenenfalls auch eine Schürze tragen ! Nach dem Ausschalten des Werkzeuges dreht sich das Zubehör noch einige Sekunden weiter

ANWENDUNG 1. Separater Ein/Aus-Schalter “C” (Diagramm 1 ) • Schalten Sie das Werkzeug ein und wählen Sie mit den Tasten “E” und “F” die gewünschte Drehzahl • Drehzahlen von 5.000 bis 33.000/min 2. Montieren des Zubehörs (Diagramm 3 ) • Drücken Sie die Taste “G” zur Wellenarretierung und halten Sie gedrückt, während Sie die Überwurfmutter “A” oder das Spannfutter von Hand oder mit dem Schlüssel “H” drehen, bis die Wellenarretierung das Weiterdrehen verhindert. (Wenn die Überwurfmutter “A” verwendet wird, lockern Sie zum Öffnen der Spannzange “B” die Überwurfmutter “A” mit dem Schlüssel “H”) • Schieben Sie das Zubehörteil soweit wie möglich in die Spannzange “B” bzw. in das Spannfutter ein, um seitlichen Schlag und Unwucht so gering wie möglich zu halten. • Schließen Sie bei gedrückter Wellenarretierung “G” die Spannzange “B”, indem Sie die Überwurfmutter “A” bzw. das Spannfutter von Hand oder mit dem Schlüssel “H” festziehen. 3. Halten und Führen des Werkzeuges (siehe Diagramm 5 ) • Bleistiftstellung für präzise Arbeiten (Gravierung) 25

D • Schälmesserstellung für unebene Arbeiten (Schleifen) • Beidhändige Golfschlägerstellung - ideal, wenn Sie das Werkzeug parallel zur Werkstückoberfläche halten müssen, z. B. bei Verwendung einer Trennscheibe. ANWENDUNG • Immer zunächst an einem Probestück üben, um das richtige Zubehörteil und die richtige Geschwindigkeit zu wählen. • Nicht zuviel Druck auf das Werkzeug ausüben; lassen Sie die Geschwindigkeit für Sie arbeiten. • Verwenden Sie ausschließlich Zubehör, das laut Herstellerangaben für Ihr Modell vorgesehen ist. GESCHWINDIGKEIT • Elektronische Drehzahlregelung (Elektronic Feedback Circuitry - EFC) Das Werkzeug ist mit einer internen elektronischen Drehzahlregelung ausgestattet, die einen Sanftanlauf bewirkt, um die beim Anlaufen mit großem Drehmoment auftretenden Belastungen zu reduzieren, und die vorgewählte Drehzahl mit und ohne Last praktisch konstant hält. • Digitaler Drehzahlwähler Das Gerät ist mit einem digitalen Drehzahlwähler ausgestattet, der auf einem LCD-Display die Werkzeugdrehzahl anzeigt. Die Drehzahl kann zwischen 5.000 und 30.000/min in 1.000/min-Schritten vorgewählt werden; hierzu einfach die Plusoder Minustaste des Schalters drücken. GERÄT EINSCHALTEN: EIN/A-Schalter “C” in Stellung “ON” schieben. GERÄT AUSSCHALTEN: EIN/A-Schalter “C” in Stellung “OFF” schieben. DREHZAHL ERHÖHEN: Taste “E” (+) drücken. DREHZAHL VERMINDERN: Taste “F” (–) drücken. Für die Werkzeugdrehzahlen gelten die folgenden Richtlinien: 1. Kunststoff und Werkstoffe mit niedrigem Schmelzpunkt sind mit niedrigen Drehzahlen zu bearbeiten. 2. Polier- und Schwabbelarbeiten sowie Reinigungsarbeiten mit einer Drahtbürste müssen bei Drehzahlen unter 15.000/min erfolgen, um Beschädigungen der jeweiligen Bürste zu vermeiden. 3. Holz wird mit hoher Drehzahl bearbeitet. 4. Für die Bearbeitung von Eisen oder Stahl ist bei Verwendung von Hartmetallfräsern die Höchstdrehzahl zu verwenden, bei Verwendung von Hochgeschwindigkeits-Fräsmessern dagegen eine niedrigere Drehzahl. Wenn ein Hochgeschwindigkeits-Fräsmesser zu rattern beginnt, ist in der Regel die Drehzahl zu niedrig. 5. Aluminium, Kupfer-, Blei- und Zinklegierungen sowie Zinn können je nach Art der durchzuführenden Arbeit mit unterschiedlichen Drehzahlen bearbeitet werden. Durch Benetzen des Werkzeugs mit Petroleum oder einem anderen geeigneten Schmiermittel wird verhindert, daß die Späne an den Schneidflächen anhaften. Als Hilfestellung zur Ermittlung der jeweils optimalen Drehzahl für die verschiedenen Werkstoffe und Zubehörteile haben wir einige Tabellen zusammengestellt (Diagramm 6 ), aus denen die empfohlene Arbeitsdrehzahl für die einzelnen Zubehörteile abgelesen werden kann. Bitte machen Sie sich mit diesen Tabellen vertraut. Die beste Möglichkeit zur Ermittlung der richtigen Arbeitsdrehzahl für einen bestimmten Werkstoff ist es, auch nach Auswertung der Tabelle einige Minuten lang an einem Abfallstück zu experimentieren. Wenn Sie ein oder zwei Versuche mit unterschiedlicher Drehzahl durchführen, merken Sie schnell, ob eine höhere oder niedrigere Drehzahl günstiger ist. Beispielsweise können Sie bei der Bearbeitung von Kunststoff mit einer niedrigen Drehzahl beginnen und die Drehzahl allmählich erhöhen, bis Sie feststellen, daß der Kunststoff an der Werkzeugspitze zu schmelzen beginnt. Wenn Sie nun die Drehzahl wieder ein wenig zurücknehmen, haben Sie die optimale Bearbeitungsdrehzahl gefunden. Falls das Bearbeitungsergebnis nicht Ihren Erwartungen entspricht, hilft es nicht, den Kraftaufwand zu erhöhen. Statt dessen sollten Sie eventuell eine andere Werkzeugspitze verwenden oder eine Anpassung der Drehzahl vornehmen; durch verstärkten Kraftaufwand dagegen läßt sich das Problem nur selten lösen. WARTUNG/REPARATUR • • •

Halten Sie Werkzeug und Kabel sauber (einige Haushaltsreiniger und Lösungsmittel können die Kunststoffteile beschädigen; diese Produkte enthalten u.a. Benzin, Trichloroethelene, Chloride, Amonium) Übermäßige Funkenbildung weist meist auf abgenutzte Kohlebürsten hin Bei Beanstandung geben Sie bitte Ihr Werkzeug bei einer unserer DREMEL-Vertragswerkstätten zur Reparatur ab (die Anschriftenliste finden Sie auf der Ersatzteilzeichnung, die Ihrem Werkzeug beiliegt)

D GARANTIE Für dieses DREMEL-Erzeugnis, das vor dem Versand sorgfältig kontrolliert wurde, gewähren wir 2 Jahre (”BASIC” : 1 Jahr) Garantie ab Liefertag um Schäden, die durch Material- oder Herstellerfehler entstanden sind, zu beseitigen. Schäden, die auf natürliche Abnutzung, Überlastung oder unsachgemäße Behandlung zurückzuführen sind, bleiben von der Garantie ausgeschlossen. Bei Beanstandung senden Sie bitte das Werkzeug unzerlegt, zusammen mit dem Kaufbeleg, an die nächste DREMEL-Vertragswerkstätte; der Versand muß frei erfolgen. DREMEL behält sich das Recht vor, jede Verantwortung abzulehnen, wenn das Werkzeug durch Nicht-DREMEL-Vertragswerkstätten repariert wurde. Auf keinen Fall kann auf Schadenersatz geklagt werden im Falle des Schadens am Werkstück oder der Verletzung des Werkzeugbenutzers. Garantie-information in der Bedienungsanleitung wird hiermit ungültig.
