GOL 20 D Professional - Entfernungsmesser BOSCH - Kostenlose Bedienungsanleitung

Produkttyp	Optisches Baunivelliergerät
Marke	Bosch
Modell	GOL 20 D Professional
Vergrößerung	20x
Nivelliergenauigkeit	±1 mm pro 30 m (Doppellauf)
Arbeitsbereich	Bis 60 m mit einer Latte
Aufstellung	Stativ 5/8" mit Dosenlibelle
Stromversorgung	2 AA-Batterien (Alkali)
Betriebsdauer	Ca. 30 Stunden
Gewicht	1,5 kg (mit Batterien)
Abmessungen (L x B x H)	170 x 130 x 140 mm
Gehäusematerial	Verstärkter Kunststoff mit Metallarmierung
Feuchtigkeitsschutz	Ja, nach IP54 (Spritzwasser)
Hauptfunktion	Horizontales Nivellieren, Höhenübertragung
Im Lieferumfang enthalten	Nivellierlatte, Innensechskantschlüssel, Reinigungstuch
Pflege und Reinigung	Linsen mit einem weichen, trockenen Tuch reinigen; im Koffer aufbewahren
Sicherheit	Nicht direkt in die Sonne durch die Optik blicken; stabiles Stativ verwenden
Ersatzteile und Reparierbarkeit	Erhältlich beim Bosch-Kundendienst; Einstellschrauben austauschbar
Allgemeine Informationen	Entspricht ISO 12857

Häufig gestellte Fragen - GOL 20 D Professional BOSCH

Wie stelle ich das Nivelliergerät GOL 20 D Professional auf?

Stellen Sie das Gerät auf ein stabiles Stativ (Gewinde 5/8"). Schrauben Sie es fest. Justieren Sie die Dosenlibelle durch Drehen der Fußschrauben, bis die Blase zentriert ist.
Für optimale Genauigkeit verwenden Sie die Aufstellung mit einem Kugelkopfstativ.

Welche Batterie verwenden und wie wechseln?

Verwenden Sie zwei AA-Alkalibatterien (1,5 V). Öffnen Sie das Batteriefach unter dem Gerät durch Drehen des Deckels. Legen Sie die Batterien polrichtig ein (+/-). Schließen Sie den Deckel.
Eine geringe Betriebsdauer kann auf leere Batterien hinweisen.

Wie stelle ich die Schärfe und das Bild ein?

Drehen Sie den Fokusring am Okular, bis das Fadenkreuz scharf erscheint. Verwenden Sie dann den Fokusknopf am Objektiv für die Schärfe auf der Latte.
Wenn das Bild unscharf bleibt, reinigen Sie die Linsen mit einem weichen Tuch.

Wie genau ist das GOL 20 D Professional?

Die Nivelliergenauigkeit beträgt ±1 mm pro 30 m (Doppellauf). Bei einer Arbeitsentfernung von 60 m beträgt der maximale Fehler ±2 mm.
Verwenden Sie eine gut skalierte Latte und führen Sie zwei Messungen in entgegengesetzter Richtung durch, um Fehler auszuschließen.

Wie reinige und pflege ich das Nivelliergerät?

Verwenden Sie ein weiches, trockenes Tuch für die Linsen. Vermeiden Sie Lösungsmittel. Bei hartnäckigem Schmutz vorsichtig mit einem Blasebalg ausblasen. Bewahren Sie das Gerät in seinem Koffer vor Feuchtigkeit geschützt auf.
Regelmäßige Pflege verlängert die Lebensdauer der Optik.

Kann ich das Nivelliergerät im Freien bei Regen verwenden?

Das Gehäuse ist nach IP54 geschützt, spritzwassergeschützt. Es ist jedoch nicht wasserdicht. Vermeiden Sie längere Regenexposition und wischen Sie das Gerät bei Nässe ab.
Bewahren Sie es immer trocken auf.

Wie überprüfe und korrigiere ich das Fadenkreuz?

Stellen Sie das Gerät auf ein Stativ, visieren Sie einen festen Punkt in 30 m an. Drehen Sie das Nivelliergerät um 180°; wenn das Fadenkreuz nicht übereinstimmt, verwenden Sie die Einstellschrauben des Fadenkreuzes (unter den Abdeckkappen).
Konsultieren Sie die Anleitung für das detaillierte Verfahren.

Welches Zubehör ist im Lieferumfang des GOL 20 D Professional enthalten?

Die Verpackung enthält: das Nivelliergerät GOL 20 D, eine Nivellierlatte, einen Innensechskantschlüssel für die Fußschrauben, ein Reinigungstuch und einen Transportkoffer.
Das Stativ ist separat erhältlich.

Wo finde ich Ersatzteile oder lasse ich das Gerät reparieren?

Wenden Sie sich an den Bosch Professional Kundendienst. Ersatzteile (Schrauben, Ringe, Okulare) sind über autorisierte Händler erhältlich.
Zerlegen Sie das Gerät nicht selbst, sondern überlassen Sie die Reparatur einem Fachmann.

Wie verwende ich die Dosenlibelle für eine schnelle Nivellierung?

Wenn Sie das Gerät auf dem Stativ montieren, stellen Sie sicher, dass die Blase der Dosenlibelle zentriert ist. Drehen Sie dazu die drei Fußschrauben gegen den Uhrzeigersinn zum Heben oder Senken.
Eine perfekte Zentrierung gewährleistet eine höhere Genauigkeit.

BEDIENUNGSANLEITUNG GOL 20 D Professional BOSCH

de Originalbetriebsanleitung

en Original Instructions

fr Notice originale

es Manual original

nt Manual original

Is truzileal original

Deutsch......Seite 4

English Page 8

Français......Page 13

Sämtliche Anweisungen sind zu lesen und zu beachten, um mit dem Messwerkzeug gefahrlos und sicher zu arbeiten. Wenn das Messwerkzeug nicht entsprechend den vorliegenden Anweisungen verwendet wird, können die integrierten Schutzvorkehrungen im Messwerkzeug beeinträchtigt werden. Machen Sie Warnschilder am Messwerkzeug niemals unkenntlich. BEWAHREN SIE DIESE ANWEISUNGEN GUT AUF UND GEBEN SIE SIE BEI WEITERGABE DES MESSWERKZEUGS MIT.

▶ Lassen Sie das Messwerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Messwerkzeuges erhalten bleibt.

Produkt- und

Leistungsbeschreibung

Bitte beachten Sie die Abbildungen im vorderen Teil der Betriebsanleitung.

Bestimmungsgemäßer Gebrauch

Das Messwerkzeug ist bestimmt zum Ermitteln und Überprüfen von exakt waagerechten Höhenverläufen. Es ist ebenso geeignet zum Messen von Höhen, Entfernungen und Winkeln.

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Messwerkzeugs auf der Grafikseite.

(1) Objektiv
(2) Grobvisier
(3) Libellenspiegel
(4) Okularabdeckung
(5) Justierschraube Sichtlinie
(6) Okular
(7) Dosenlibelle
(8) Verriegelungsknopf Kompensator
(9) Ablesemarkierung Horizontalkreis
(10) Horizontalkreis
(11) Justierschraube Dosenlibelle
(12) Fußschraube
(13) Stativaufnahme 5/8" (an der Unterseite)
(14) Seitenfeintrieb
(15) Seriennummer
(16) Fokussierknopf
(17) Innensechskantschlüssel
(18) Einstelldorn
(19) Koffer
(20) Lot

Abgebildetes oder beschriebenes Zubehör gehört nicht zum Standard-Lieferumfang. Das vollständige Zubehör finden Sie in unserem Zubehörprogramm.

Technische Daten

Optisches Nivelliergerät	GOL 20 D GOL 20 G GOL 26 D GOL 26 G GOL 32 D GOL 32 G
Sachnummer	3 601 K68 400 3 601 K68 401 3 601 K68 000 3 601 K68 001 3 601 K68 500 3 601 K68 501
Arbeitsbereich 60 m 60 m 100 m 100 m 120 m 120 m
Höhengenauigkeit bei einer Einzelmessung	3 mm/30 m 3 mm/30 m 1,6 mm/30 m 1,6 mm/30 m 1 mm/30 m 1 mm/30 m
Abweichung für 1 km Doppelni-vellement	2,5 mm 2,5 mm 1,5 mm 1,5 mm 1,0 mm 1,0 mm
Genauigkeit der Dosenlibelle	8'/2 mm 8'/2 mm 8'/2 mm 8'/2 mm 8'/2 mm 8'/2 mm
Kompensator
-Nivellierbereich	±15' ±15' ±15' ±15' ±15' ±15'
-Magnet-dämpfung	●●●●●●
Fernrohr
-Bild aufrecht aufrecht aufrecht aufrecht aufrecht aufrecht
-Vergrößerung	20x	20x	26x	26x	32x	32x

Optisches Ni- velliergerät	GOL 20 D GOL 20 G GOL 26 D GOL 26 G GOL 32 D GOL 32 G
– Sichtfeld 1°30' 1°30' 1°30' 1°30' 1°30' 1°30'
– Objektiv-durchmesser	36 mm 36 mm 36 mm 36 mm 36 mm
– Mindest-messstrecke	0,3 m 0,3 m 0,3 m 0,3 m 0,3 m 0,3 m
– Multiplikati-onsfaktor	100 100 100 100 100 100
– Additions-konstante	0 0 0 0 0 0
Teilung Horizon-talkreis	1° 1 gon 1° 1 gon 1° 1 gon
Stativaufnahme 5/8" 5/8" 5/8" 5/8" 5/8" 5/8"
Gewicht ent-sprechend EPTA-Procedure 01:2014	1,5 kg 1,5 kg 1,5 kg 1,5 kg 1,5 kg
Schutzart IP 54 (staub- und spritzwassergeschützt)

Zur eindeutigen Identifizierung Ihres Messwerkzeugs dient die Seriennummer (15) auf dem Typenschild.

Betrieb

Überprüfen Sie die Nivellier- und Anzeigegenauigkeit des Messwerkzeugs vor jedem Arbeitsbeginn sowie nach längerem Transport des Messwerkzeugs.
▶ Schützen Sie das Messwerkzeug vor Nässe und direkter Sonneneinstrahlung.
▶ Setzen Sie das Messwerkzeug keinen extremen Temperaturen oder Temperaturschwankungen aus. Lassen Sie es z.B. nicht längere Zeit im Auto liegen. Lassen Sie das Messwerkzeug bei größeren Temperaturschwankungen erst austemperieren, bevor Sie es in Betrieb nehmen. Bei extremen Temperaturen oder Temperaturschwankungen kann die Präzision des Messwerkzeugs beeinträchtigt werden.
▶ Vermeiden Sie jegliche Stöße oder Stüze des Messwerkzeuges. Nach starken äußeren Einwirkungen auf das Messwerkzeug sollten Sie vor dem Weiterarbeiten immer eine Genauigkeitsüberprüfung durchführen (siehe „Genauigkeitsüberprüfung des Messwerkzeugs“, Seite 6).
▶ Setzen Sie das Messwerkzeug in den mitgelieferten Koffer, wenn Sie es über größere Strecken (z. B. im Auto) transportieren. Achten Sie auf die richtige Position des Messwerkzeugs im Koffer. Beim Einsetzen in den Koffer wird der Kompensator verriegelt, der sonst bei starken Bewegungen beschädigt werden kann.

Messwerkzeug aufstellen/ausrichten

Montage auf dem Stativ

Stellen Sie das Stativ stabil und gesichert gegen Umkippen oder Verrutschen auf. Setzen Sie das Messwerkzeug mit der Stativaufnahme (13) auf das Gewinde des Stativs und schrauben Sie das Messwerkzeug mit der Feststellschraube des Stativs fest.

Richten Sie das Stativ grob aus.

Über kürzere Strecken kann das Messwerkzeug montiert auf dem Stativ getragen werden. Um das Messwerkzeug dabei nicht zu beschädigen, muss das Stativ beim Transport senkrecht gehalten werden und darf z. B. nicht längs über die Schulter gelegt werden.

Messwerkzeug ausrichten

Richten Sie das Messwerkzeug mithilfe der Fußschrauben (12) so aus, dass sich die Luftblase im Zentrum der Dosenlibelle (7) befindet.

Bringen Sie die Luftblase durch Drehen der ersten beiden Fußschrauben A und B in eine Position mittig zwischen diesen beiden Schrauben. Drehen Sie dann die dritte Fußschraube C, bis sich die Luftblase im Zentrum der Dosenlibelle befindet.

Nach dem Einspielen der Dosenlibelle noch vorhandene Abweichungen des Messwerkzeugs von der Waagerechten werden durch den Kompensator ausgeglichen.

Kontrollieren Sie während der Arbeit regelmäßig (z. B. durch Blick in den Libellenspiegel (3)), ob sich die Luftblase noch im Zentrum der Dosenlibelle befindet.

6|Deutsch

Messwerkzeug über einem Bodenpunkt zentrieren

Zentrieren Sie bei Bedarf das Messwerkzeug über einem Bodenpunkt. Hängen Sie dazu das Lot (20) an die Feststellschraube des Stativs. Richten Sie das Messwerkzeug über dem Bodenpunkt aus, indem Sie entweder das Messwerkzeug auf dem Stativ verschieben oder das Stativ verstellen.

Fernrohr fokussieren

Nehmen Sie die Schutzkappe vom Objektiv (1).

Richten Sie das Fernrohr auf ein helles Objekt oder halten Sie ein weißes Blatt Papier vor das Objektiv (1). Drehen Sie am Okular (6), bis das Fadenkreuz scharf und tiefschwarz zu sehen ist.

Richten Sie das Fernrohr auf die Nivellierlatte, gegebenenfalls mithilfe des Grobvisiers (2). Drehen Sie am Fokussierknopf (16), bis das Teilungsfeld der Nivellierlatte scharf zu sehen ist. Richten Sie durch Drehen des Seitenfeintriebs (14) das Fadenkreuz genau auf die Mitte der Nivellierlatte aus.

Bei richtig fokussiertem Fernrohr dürfen sich Fadenkreuz und Bild der Nivellierlatte nicht gegeneinander verschieben, wenn das Auge hinter dem Okular bewegt wird.

Messfunktionen

Stellen Sie die Nivellierlatte immer genau senkrecht auf. Richten Sie das ausgerichtete und fokussierte Messwerkzeug auf die Nivellierlatte, sodass das Fadenkreuz auf der Mitte der Nivellierlatte liegt.

Höhe ablesen

Lesen Sie die Höhe an der Nivellierlatte beim mittleren Strich des Fadenkreuzes ab. Im Bild gemessene Höhe: 1,195 m.

Entfernung messen

Zentrieren Sie das Messwerkzeug über dem Punkt, ab dem die Entfernung gemessen werden soll.

Lesen Sie die Höhe an der Nivellierlatte beim oberen und unteren Strich des Fadenkreuzes ab. Multiplizieren Sie die Differenz der beiden Höhen mit 100, um die Entfernung vom Messwerkzeug zur Nivellierlatte zu erhalten.

Im Bild gemessene Entfernung: (1,347 m - 1,042 m) x 100 = 30,5 m.

Winkel messen

Zentrieren Sie das Messwerkzeug über dem Punkt, ab dem der Winkel gemessen werden soll.

Richten Sie das Messwerkzeug auf Punkt A. Drehen Sie den Horizontalkreis (10) mit dem Nullpunkt zur

Ablesemarkierung (9). Richten Sie das Messwerkzeug dann auf Punkt B. Lesen Sie den Winkel an der Ablesemarkierung (9) ab.

GOL 20 D/GOL 26 D/GOL 32 D: im Beispiel gemessener Winkel: 45°.

GOL 20 G/GOL 26 G/GOL 32 G: im Beispiel gemessener Winkel: 45 gon.

Genauigkeitsüberprüfung des Messwerkzeugs

Überprüfen Sie die Nivellier- und Anzeigegenauigkeit des Messwerkzeugs vor jedem Arbeitsbeginn sowie nach längerem Transport des Messwerkzeugs.

Dosenlibelle überprüfen

Richten Sie das Messwerkzeug mithilfe der Fußschrauben (12) so aus, dass sich die Luftblase im Zentrum der Dosenlibelle (7) befindet.

Drehen Sie das Fernrohr um 180°. Befindet sich die Luftblase nicht mehr im Zentrum der Dosenlibelle (7), muss die Dosenlibelle nachjustiert werden.

Dosenlibelle nachjustieren

Bringen Sie die Luftblase der Dosenlibelle (7) durch Drehen der Fußschrauben (12) in eine Position in der Mitte zwischen der Endposition des Überprüfungsvorgangs und dem Zentrum.

Drehen Sie mithilfe des Innensechskantschlüssels (17) die Justierschrauben (11), bis sich die Luftblase im Zentrum der Dosenlibelle befindet.

Überprüfen Sie die Dosenlibelle durch Drehen des Fernrohrs um 180°. Wiederholen Sie den Justiervorgang bei Bedarf oder wenden Sie sich gegebenenfalls an den Bosch-Kunden-dienst.

Kompensator überprüfen

Messen Sie nach dem Ausrichten und Fokussieren des Messwerkzeugs die Höhe an einem Referenzpunkt. Drücken Sie dann den Verriegelungsknopf (8) des Kompensators und lassen Sie ihn wieder los. Messen Sie erneut die Höhe am Referenzpunkt.

Stimmen die beiden Höhen nicht genau überein, dann lassen Sie das Messwerkzeug von einem Bosch-Kundendienst reparieren.

Fadenkreuz überprüfen

Für die Überprüfung benötigen Sie eine Messstrecke von ca. 30 m Länge. Stellen Sie das Messwerkzeug in der Mitte und die Nivellierlatten A und B an beiden Enden der Messstrecke auf.

Nach dem Ausrichten und Fokussieren des Messwerkzeugs lesen Sie die Höhe an beiden Nivellierlatten ab. Berechnen Sie die Differenz d zwischen der Höhe a_1 an der Nivellierlatte A und der Höhe b_1 an der Nivellierlatte B.

Beispiel:

a_1=1,937m

b. = 1,689 m

a_1-b_1=1,937m-1,689m=0,248m=d

Stellen Sie das Messwerkzeug in ca. 1 m Entfernung von der Nivellierlatte A auf. Nach dem Ausrichten und Fokussieren des Messwerkzeugs lesen Sie die Höhe a₂ an der Nivellierlatte A ab.

Ziehen Sie den vorher berechneten Wert d von der gemessenen Höhe a_2 ab, um den Sollwert für die Höhe b_2 an der Nivellierlatte B zu erhalten.

Messen Sie die Höhe b_2 an der Nivellierlatte B. Weicht der gemessene Wert um mehr als 6 mm (GOL 20 D/G), 3 mm (GOL 26 D/G) bzw. 2 mm (GOL 32 D/G) vom berechneten Sollwert ab, muss das Fadenkreuz nachjustiert werden.

Beispiel:

a_2=1,724m

d = 0,248 m

a_2 - d = 1,724m - 0,248m = 1,476m

GOL 20 D/G: Die Höhe b_2 muss bei der Messung 1,476 m ± 6 mm betragen.

GOL 26 D/G: Die Höhe b_2 muss bei der Messung 1,476 m ± 3 mm betragen.

GOL 32 D/G: Die Höhe b₂ muss bei der Messung 1,476 m ± 2 mm betragen.

Fadenkreuz nachjustieren

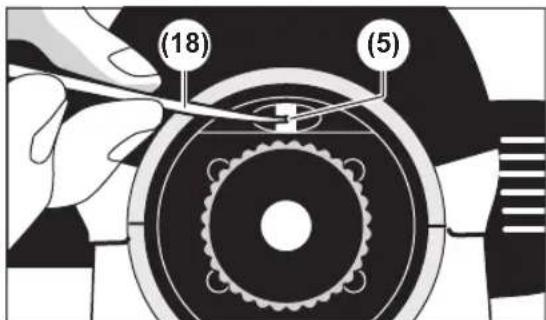

Schrauben Sie die Okularabdeckung (4) ab. Drehen Sie mithilfe des Einstelldorns (18) die Justierschraube (5) in bzw. gegen die Uhrzeigerrichtung, bis bei der Messung an der Nivellierlatte B der errechnete Sollwert für die Höhe b_2 erreicht wird.

Schrauben Sie die Okularabdeckung (4) wieder auf.

Beispiel:

Bei der Messung von b_2 muss der Wert 1,476 m eingestellt werden.

Überprüfen Sie das Fadenkreuz nochmals. Wiederholen Sie den Justiervorgang bei Bedarf oder wenden Sie sich gegebenenfalls an den Bosch-Kundendienst.

Wartung und Service

Wartung und Reinigung

Lagern und transportieren Sie das Messwerkzeug nur im mitgelieferten Koffer.

Halten Sie das Messwerkzeug stets sauber.

Tauchen Sie das Messwerkzeug nicht ins Wasser oder andere Flüssigkeiten.

Wischen Sie Verschmutzungen mit einem feuchten, weichen Tuch ab. Verwenden Sie keine Reinigungs- oder Lösemittel. Behandeln Sie die Linsen mit besonderer Vorsicht. Entfernen Sie Staub nur mit einem weichen Pinsel. Berühren Sie die Linsen nicht mit dem Finger.

Lassen Sie Messwerkzeug und Koffer vor dem Aufbewahren vollständig abtrocknen. Im Koffer befindet sich ein Beutel mit Trockenmittel, welches Restfeuchtigkeit bindet. Erneuern Sie den Beutel mit Trockenmittel regelmäßig.

Senden Sie im Reparaturfall das Messwerkzeug im Koffer ein.

Kundendienst und Anwendungsberatung

Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen. Explosions-zeichnungen und Informationen zu Ersatzteilen finden Sie auch unter: www.bosch-pt.com

Das Bosch-Anwendungsberatungs-Team hilft Ihnen gerne bei Fragen zu unseren Produkten und deren Zubehör.

8 | English

Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Sachnummer laut Typenschild des Produkts an.

Deutschland

Robert Bosch Power Tools GmbH

Servicezentrum Elektrowerkzeuge

Zur Luhne 2

37589 Kalefeld - Willershausen

Kundendienst: Tel.: [phone]

E-Mail: [e-mail] Unter www.bosch-pt.de können Sie online Ersatzteile be- stellen oder Reparaturen anmelden.

Anwendungsberatung:

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Weitere Serviceadressen finden Sie unter:

Messwerkzeuge, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden.

Nur für EU-Länder:

Gemäß der europäischen Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Messwerkzeuge und gemäß der europäischen Richtlinie 2006/66/EG müssen defekte oder verbrauchte Akkus/Batterien getrennt gesammelt und einer umweltgerechten Wiederverwendung zugeführt werden.

Bei unsachgemäßer Entsorgung können Elektro- und Elektronik-Altgeräte aufgrund des möglichen Vorhandenseins gefährlicher Stoffe schädliche Auswirkungen auf die Umwelt und die menschliche Gesundheit haben.

Nur für Deutschland:

Informationen zur Rücknahme von Elektro-Altgeräten für private Haushalte

Wie im Folgenden näher beschrieben, sind bestimmte Vertreiber zur unentgeltlichen Rücknahme von Altgeräten verpflichtet.

Vertreiber mit einer Verkaufsfläche für Elektro- und Elektronikgeräte von mindestens 400 m² sowie Vertreiber von Lebensmitteln mit einer Gesamtverkaufsfläche von mindestens 800 m², die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen, sind verpflichtet,

1. bei der Abgabe eines neuen Elektro- oder Elektronikgeräts an einen Endnutzer ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen; Ort der Abgabe ist auch der private Haushalt, sofern dort durch Auslieferung die Abgabe erfolgt: In diesem Fall ist die Abholung des Altgeräts für den Endnutzer unentgeltlich; und

2. auf Verlangen des Endnutzers Altgeräte, die in keiner äußeren Abmessung größer als 25 cm sind, im Einzelhandelsgeschäft oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen; die Rücknahme darf nicht an den Kauf eines Elektro- oder Elektronikgerätes geknüpft werden und ist auf drei Altgeräte pro Geräteart beschränkt.

Der Vertreiber hat beim Abschluss des Kaufvertrags für das neue Elektro- oder Elektronikgerät den Endnutzer über die Möglichkeit zur unentgeltlichen Rückgabe bzw. Abholung des Altgeräts zu informieren und den Endnutzer nach seiner Absicht zu befragen, ob bei der Auslieferung des neuen Geräts ein Altgerät zurückgegeben wird.

Dies gilt auch bei Vertrieb unter Verwendung von Fernkommunikationsmitteln, wenn die Lager- und Versandflächen für Elektro- und Elektronikgeräte mindestens 400 m² betragen oder die gesamten Lager- und Versandflächen mindestens 800 m² betragen, wobei die unentgeltliche Abholung auf Elektro- und Elektronikgeräte der Kategorien 1 (Wärmeüberträger), 2 (Bildschirmgeräte) und 4 (Großgeräte mit mindestens einer äußeren Abmessung über 50 cm) beschränkt ist. Für alle übrigen Elektro- und Elektronikgeräte muss der Vertreiber geeignete Rückgabemöglichkeiten in zumutbarer Entfernung zum jeweiligen Endnutzer gewährleisten; das gilt auch für Altgeräte, die in keiner äußeren Abmessung größer als 25 cm sind, die der Endnutzer zurückgeben will, ohne ein neues Gerät zu kaufen.

English

Safety Instructions

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

www.bosch-pt.cz

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

www.bosch-pt.ro

E-Mail: [e-mail]

www.bosch.hr

Ostale adrese servisa možete pronaći na:

Kompensatora pärbaude
