Produkttype	Monoblokforstærker (modtager)
Mærke	JBL
Model	Club A1000
Mål (L x H x D)	320 x 51,3 x 180 mm
Vægt	3,52 kg
Strømforsyning	9-16 V DC, sikring 35 A x 3
Udgangseffekt (4 ohm)	600 W RMS
Udgangseffekt (2 ohm)	1000 W RMS
Frekvensrespons	10 - 320 Hz
Indgangsfølsomhed (linjeniveau)	200 mV - 2,0 V
Indgangsfølsomhed (højt niveau)	2 V - 20 V
Signal/støj-forhold	>80 dB
Total harmonisk forvrængning	<1%
Delingsfrekvens	32-320 Hz justerbar, 12 dB/oktav
Anbefalet kabelstørrelse	4 AWG
Funktioner	Gainjustering, Bass Boost, fasevender, starttilstand (REM/DC), valg af indgangsniveau, lavpasfilter
Beskyttelse	Termisk, kortslutning, overspænding/underspænding
Vedligeholdelse og rengøring	Rengør med en tør, blød klud. Undgå fugt.
Sikkerhed	Afbryd batteriets negative pol før installation. Brug beskyttelsesbriller.
Reservedele og reparerbarhed	Udskiftelige sikringer. Eftersalgsservice via garanti.
Generelle oplysninger	Monoforstærker dedikeret til subwoofere, kompatibel med højniveau- og lavniveausignaler, mulighed for master/slave-forbindelse

Ofte stillede spørgsmål - Club A1000 JBL

Hvordan tilsluttes Club A1000 forstærkeren?

Afbryd batteriets negative pol. Tilslut strømkablet til BATT+ via en sikringsholder, jordkablet til et rent jordpunkt, og REM-kablet til bilradioens fjernbetjeningsudgang. Brug RCA-kabler til indgangssignalet.

Hvordan justerer jeg forstærkerens gain?

Sæt modtageren til 3/4 af maksimal lydstyrke, drej derefter GAIN knappen med uret, indtil du hører forvrængning, og drej derefter lidt tilbage.

Hvad gør jeg, hvis beskyttelsesindikatoren blinker hvert 4. sekund?

Det indikerer en jævnspænding (DC) ved udgangen. Forstærkeren kan have behov for service. Kontakt garantien for service.

Hvordan tilslutter jeg to Club A1000 forstærkere?

Brug et RCA-kabel til at forbinde PRIMARY OUT på hovedforstærkeren til SECONDARY IN på den sekundære. Indstil kontakten på PRIMARY for hovedforstærkeren og SECONDARY for den anden.

Hvad er den nødvendige strømforsyningsspænding?

Forstærkeren fungerer med en spænding på 9 til 16 V (køretøjets 12 V-system). Brug en sikring på 35 A x 3.

Hvordan vælger jeg TURN-ON tilstand?

Hvis du bruger et REM-kabel, indstil til REM. Ellers brug DC (jævnspændingsdetektion) eller HI2 til højniveausignaler.

Hvad gør jeg, hvis der ikke er lyd og strømindikatoren er slukket?

Kontroller spændingerne ved terminalerne BATT+ og REM med et voltmeter. Kontroller også jordforbindelsen.

Hvordan justerer jeg delingsfrekvensen?

Drej delingsknappen til venstre for at sænke frekvensen (f.eks. 32 Hz) eller til højre for at hæve den (320 Hz). Indstil efter dine præferencer.

Hvordan rengør jeg forstærkeren?

Brug en blød, tør klud. Undgå fugt og kemikalier. Rengør ikke indersiden.

Hvilke kabler skal jeg bruge til strømforsyningen?

Brug et kabel af størrelse 4 AWG til strøm og jord, med en sikring på 35 A pr. gren.

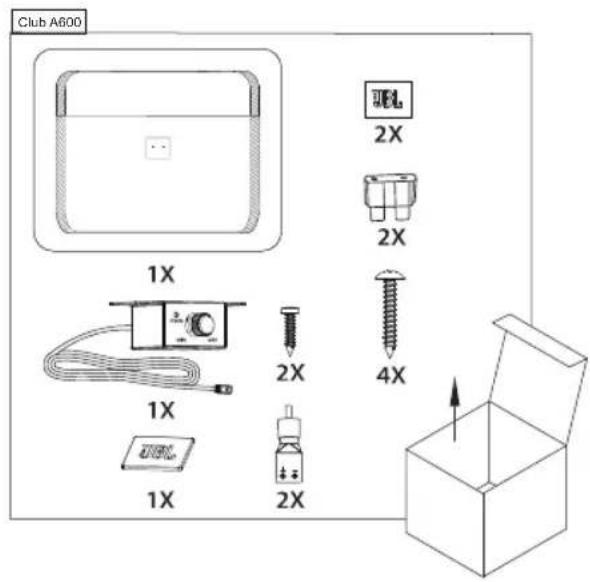

BRUGSANVISNING Club A1000 JBL

Bemærk: Det anbefales, at du tilslutter alle kabler, inden forstærkeren monteres permanent.

VIGTIGT: Frakobl køretøjets negative (−) batteriterminal, inden du påbegynder installationen.

• Bær altid beskyttelsesbriller, när du bruger værktøj.
• Vælg et sikkert monteringssted, fjernt fra fugtighed. Sørg for, at der er fri plads på begge sider af den planlagte monteringsoverflade. Sørg for, at skruer eller ledninger ikke punkterer bremseslanger, brændstofslanger eller ledninger, og at ledningsforingen ikke påvirker sikker køretojsoperation. Vær forsigtig, når der bores eller skæres i monteringsområdet.
  • Vælg et placeringssted med tilstrækkelig luftcirkulation.
• Monter ikke forstærkeren med varmelederne nedad, da dette forringer koleevnen.
• Monter forstærkeren således, at den ikke bliver beskadiget af passagerernes fødder eller ved indlæsning af bagage i bagagerummet.

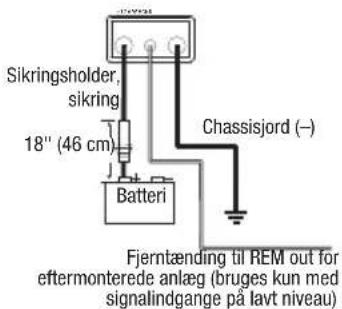

LEDNINGER TIL STR∅M OG JORD

På forstærkeren:

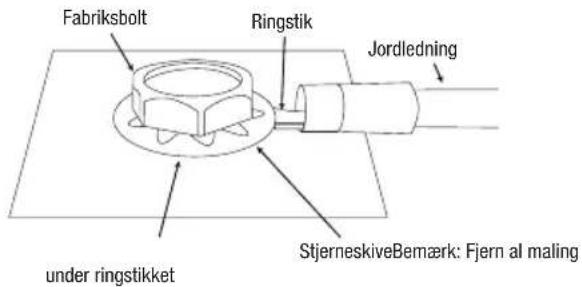

På jordplaceringsstedet:

LEDNINGER TIL INDGANGSSIGNAL

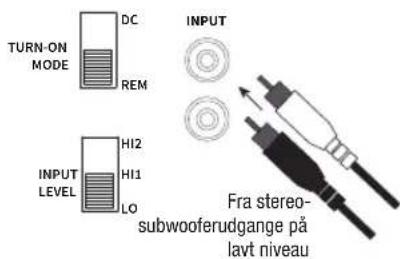

Lav-niveau signaler

Bemærk: når du bruger signaler på lavt niveau og fjernbetjening, skal du indstille "TURN-ON MODE" kontakten på "REM INR/Take/pe" LO

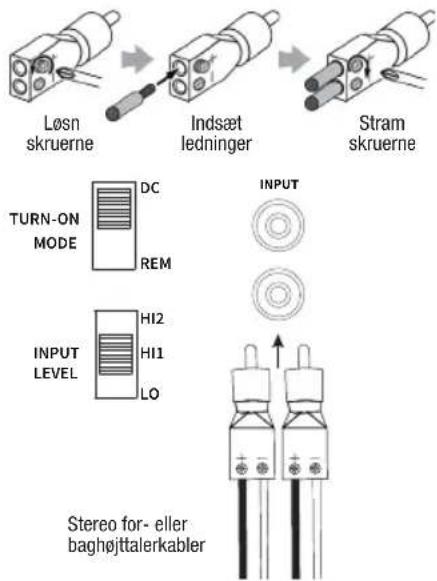

Høj-niveau signaler

Bemærk: når du bruger signaler på højt niveau, skal du indstille "TURN-ON MODE" kontakten på "Dcg" "INPUT LEVEL kontakten på "HI1-Ivis der ikke afspilles nogen lyd, skift "INPUT LEVEL" kontakten til "HI2

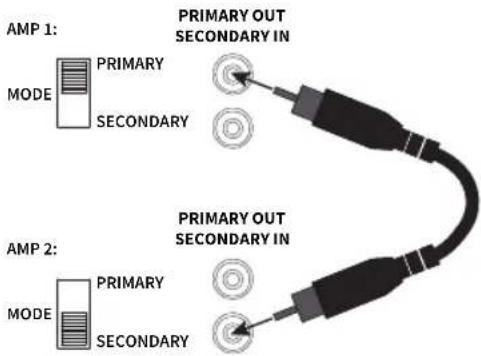

TILSLUTNING AF TO CLUB A1000-FORSTÄRKERE FOR EKSTRA EFFEKT

For at forbinde to Club A1000-forstærkere skal du bruge et RCA-patchkabel til at tilslutte "PRIMARY OUT" af den primære forstærker til "SECONDARY IN" af den sekundære forstærker. Indstil Primær/Sekundær-kontakten til "PRIMARY" på den primære forstærker, og til "SECONDARY" på den sekundære forstærker.

Indstilling af forstærkning

1. Start med GAIN forstærkningskontrol indstillet til minimum, og crossover-kontrol roteret halvejs.
2. Vælg musik med stort basindhold.
3. Drej lydstyrkekontrollen på din modtager til ¾ af dens samlede output.
4. Juster GAIN forstærkerkontrollen med uret, og lyt nøje til basudgangen. Hvis du hører forvrængning, drej GAIN forstærkerkontrollen mod uret for at mindske forstærkningen.

Valg af crossover-frekvens

Vælg crossover-punktet, der passer til dine præferencer. Drej knapperne til venstre for at sænke crossover-punktet og til højre for at hæve crossover-punktet. De nøjagtige indstillinger af crossover afhænger af dine lyttepræferencer.

Valg af subwoofer-fasen

Skift PHASE frem og tilbage for at bestemme hvilken indstilling, der giver den reneste basgengivelse.

Valg af bas-forstærkning

Ingen lyd og STR∅MINDIKATOREN er slukket.

- Ingen spænding ved BATT+ og/eller REM-terminalerne, eller dårlig eller ingen jordforbindelse. Kontroller spændingen ved forstærkerens terminaler med et voltmeter.

Ingen lyd og BESKYTTELSESINDIKATOREN blinker hver 4. sekund.

- DC-spænding ved forstærkerudgang. Forstærkeren skal muligvis efterses; se vedlagte garantibeviskort for oplysninger vedrørende service.

DA

Ingen lyd og BESKYTTELSES- og STR∅MINDIKATORERNE blinker.

- Spændingen er mindre end 9 V ved BATT+ forbindelsen. Kontroller køretøjets opladesystem.

Ingen lyd og BESKYTTELSESINDIKATOREN er tændt.

- Forstærkeren er overophedet. Sørg for, at forstærkerens koleelementer ikke er blokeret på monteringsstedet. Eller, der er muligvis en spænding, som er større end 16 V (eller mindre end 8,5 V) på BATT+ forbindelsen. Kontroller køretøjets opladesystem.

Forstærkerens sikring springer hele tiden.

- Kabelforingen er tilsluttet forkert, eller der er en kortslutning. Kontrollér kabelforbindelserne.

Forvrænget lyd.

- Forstærkningen ("Gain") er ikke indstillet korrekt. Kontroller indstillingen. Kontroller ledningerne for kortslutninger eller jordforbindelse. Forstærkeren eller kildeenhed er muligvis defekt.

Forvrænget lyd og BESKYTTELSESINDIKATOREN blinker.

- Kortslutning i højttaleren eller kablerne. Fjem højttalerkablerne én efter én for at finde den kortsluttede højttaler eller kabel, og udfore reparation.

Musikken mangler dynamik eller "punch".

- Højttalerne er ikke tilsluttet korrekt. Kontroller højttalerstikkene for korrekt polaritet.

Motorstøj—hylen eller klik—i systemet, när motoren er i gang.

- Forstærkeren opfanger støj fra generatoren. Kontroller jordforbindelsen på forstærkeren, da en løs eller forkert jordforbindelse er en af hovedårsagerne til støj. Skru ned for forstærkningen. Flyt RCA-lydkablerne væk fra strømkabler. Det kan være nødvendigt at installere et filter for generatorstøj på imellem batteriet og generatoren.
