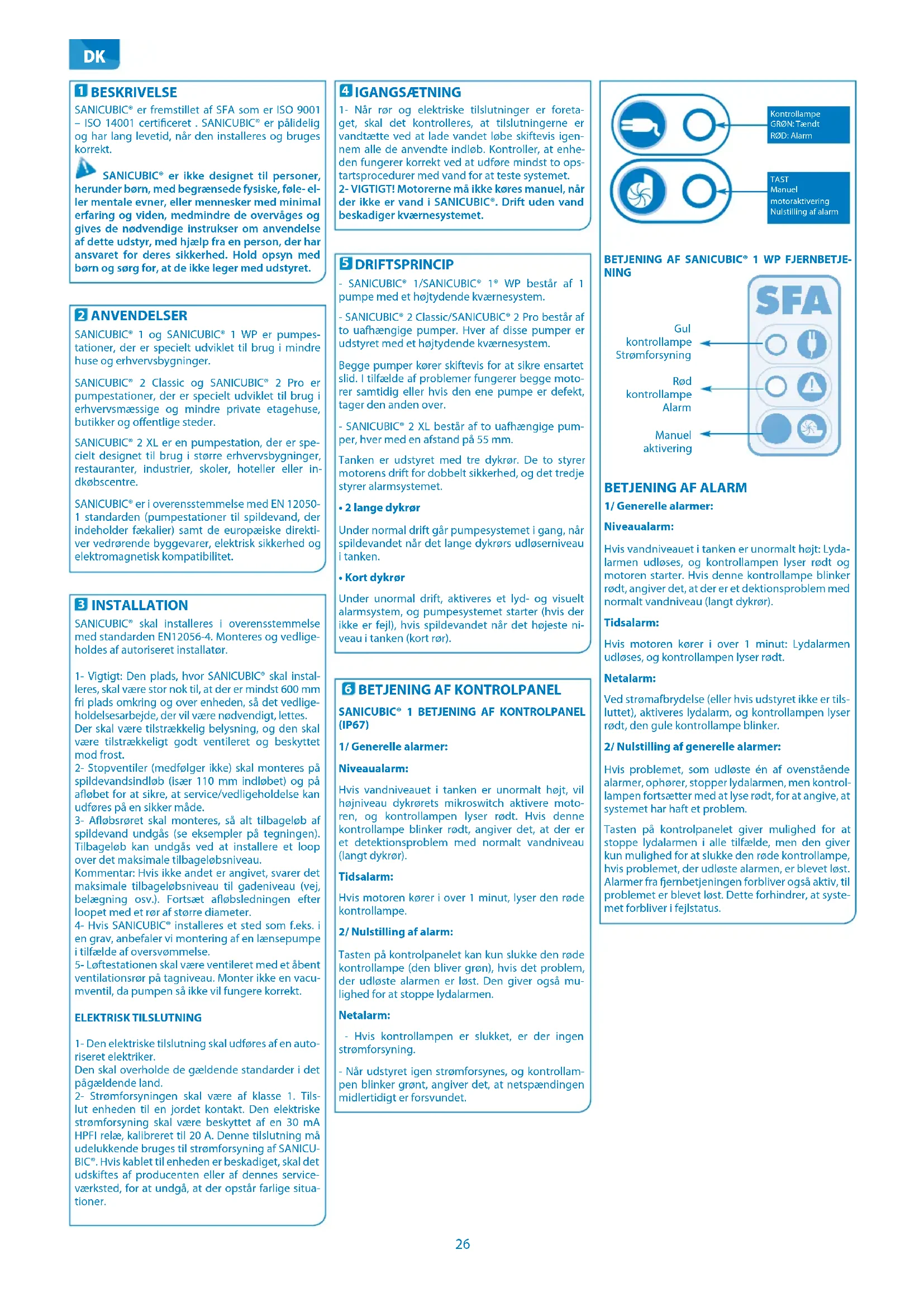

BRUGSANVISNING Sanicubic 1 WP Sanibroyeur

ANVENDELSER SANICUBIC® 1 og SANICUBIC® 1 WP er pumpes- tationer, der er specielt udviklet til brug i mindre huse og erhvervsbygninger. SANICUBIC® 2 Classic og SANICUBIC® 2 Pro er pumpestationer, der er specielt udviklet til brug i erhvervsmæssige og mindre private etagehuse, butikker og offentlige steder. SANICUBIC® 2 XL er en pumpestation, der er spe- cielt designet til brug i større erhvervsbygninger, restauranter, industrier, skoler, hoteller eller in- dkøbscentre. SANICUBIC® er i overensstemmelse med EN 12050- 1 standarden (pumpestationer til spildevand, der indeholder fækalier) samt de europæiske direkti- ver vedrørende byggevarer, elektrisk sikkerhed og elektromagnetisk kompatibilitet.

1- Vigtigt: Den plads, hvor SANICUBIC® skal instal-

leres, skal være stor nok til, at der er mindst 600 mm fri plads omkring og over enheden, så det vedlige- holdelsesarbejde, der vil være nødvendigt, lettes. Der skal være tilstrækkelig belysning, og den skal være tilstrækkeligt godt ventileret og beskyttet mod frost.

2- Stopventiler (medfølger ikke) skal monteres på

spildevandsindløb (især 110 mm indløbet) og på afløbet for at sikre, at service/vedligeholdelse kan udføres på en sikker måde.

3- Afløbsrøret skal monteres, så alt tilbageløb af

spildevand undgås (se eksempler på tegningen). Tilbageløb kan undgås ved at installere et loop over det maksimale tilbageløbsniveau. Kommentar: Hvis ikke andet er angivet, svarer det maksimale tilbageløbsniveau til gadeniveau (vej, belægning osv.). Fortsæt afløbsledningen efter loopet med et rør af større diameter.

4- Hvis SANICUBIC® installeres et sted som f.eks. i

en grav, anbefaler vi montering af en lænsepumpe i tilfælde af oversvømmelse.

5- Løftestationen skal være ventileret med et åbent

ventilationsrør på tagniveau. Monter ikke en vacu- mventil, da pumpen så ikke vil fungere korrekt. ELEKTRISK TILSLUTNING

1- Den elektriske tilslutning skal udføres af en auto-

riseret elektriker. Den skal overholde de gældende standarder i det pågældende land.

2- Strømforsyningen skal være af klasse 1. Tils-

lut enheden til en jordet kontakt. Den elektriske strømforsyning skal være beskyttet af en 30 mA HPFI relæ, kalibreret til 20 A. Denne tilslutning må udelukkende bruges til strømforsyning af SANICU- BIC®. Hvis kablet til enheden er beskadiget, skal det udskiftes af producenten eller af dennes service- værksted, for at undgå, at der opstår farlige situa- tioner.

get, skal det kontrolleres, at tilslutningerne er vandtætte ved at lade vandet løbe skiftevis igen- nem alle de anvendte indløb. Kontroller, at enhe- den fungerer korrekt ved at udføre mindst to ops- tartsprocedurer med vand for at teste systemet.

2- VIGTIGT! Motorerne må ikke køres manuel, når

der ikke er vand i SANICUBIC®. Drift uden vand beskadiger kværnesystemet.

(IP67) 1/ Generelle alarmer: Niveaualarm: Hvis vandniveauet i tanken er unormalt højt, vil højniveau dykrørets mikroswitch aktivere moto- ren, og kontrollampen lyser rødt. Hvis denne kontrollampe blinker rødt, angiver det, at der er et detektionsproblem med normalt vandniveau (langt dykrør). Tidsalarm: Hvis motoren kører i over 1 minut, lyser den røde kontrollampe. 2/ Nulstilling af alarm: Tasten på kontrolpanelet kan kun slukke den røde kontrollampe (den bliver grøn), hvis det problem, der udløste alarmen er løst. Den giver også mu- lighed for at stoppe lydalarmen. Netalarm: - Hvis kontrollampen er slukket, er der ingen strømforsyning. - Når udstyret igen strømforsynes, og kontrollam- pen blinker grønt, angiver det, at netspændingen midlertidigt er forsvundet.

DRIFTSPRINCIP - SANICUBIC® 1/SANICUBIC® 1® WP består af 1 pumpe med et højtydende kværnesystem. - SANICUBIC® 2 Classic/SANICUBIC® 2 Pro består af to uafhængige pumper. Hver af disse pumper er udstyret med et højtydende kværnesystem. Begge pumper kører skiftevis for at sikre ensartet slid. I tilfælde af problemer fungerer begge moto- rer samtidig eller hvis den ene pumpe er defekt, tager den anden over. - SANICUBIC® 2 XL består af to uafhængige pum- per, hver med en afstand på 55 mm. Tanken er udstyret med tre dykrør. De to styrer motorens drift for dobbelt sikkerhed, og det tredje styrer alarmsystemet.

• 2 lange dykrør Under normal drift går pumpesystemet i gang, når spildevandet når det lange dykrørs udløserniveau i tanken.

• Kort dykrør Under unormal drift, aktiveres et lyd- og visuelt alarmsystem, og pumpesystemet starter (hvis der ikke er fejl), hvis spildevandet når det højeste ni- veau i tanken (kort rør).

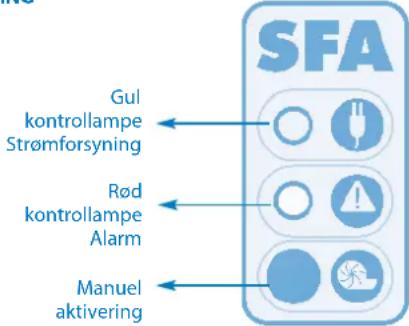

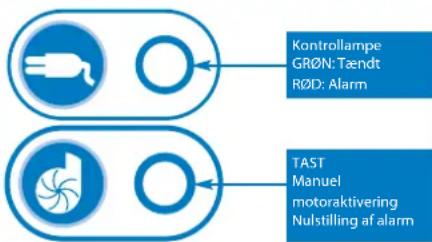

1/ Generelle alarmer: Niveaualarm: Hvis vandniveauet i tanken er unormalt højt: Lyda- larmen udløses, og kontrollampen lyser rødt og motoren starter. Hvis denne kontrollampe blinker rødt, angiver det, at der er et dektionsproblem med normalt vandniveau (langt dykrør). Tidsalarm: Hvis motoren kører i over 1 minut: Lydalarmen udløses, og kontrollampen lyser rødt. Netalarm: Ved strømafbrydelse (eller hvis udstyret ikke er tils- luttet), aktiveres lydalarm, og kontrollampen lyser rødt, den gule kontrollampe blinker. 2/ Nulstilling af generelle alarmer: Hvis problemet, som udløste én af ovenstående alarmer, ophører, stopper lydalarmen, men kontrol- lampen fortsætter med at lyse rødt, for at angive, at systemet har haft et problem. Tasten på kontrolpanelet giver mulighed for at stoppe lydalarmen i alle tilfælde, men den giver kun mulighed for at slukke den røde kontrollampe, hvis problemet, der udløste alarmen, er blevet løst. Alarmer fra ernbetjeningen forbliver også aktiv, til problemet er blevet løst. Dette forhindrer, at syste- met forbliver i fejlstatus. RAZ Alarme Gul kontrollampe Strømforsyning Rød kontrollampe Alarm Manuel aktivering Kontrollampe GRØN: Tændt RØD: AlarmTAST Manuel motoraktivering Nulstilling af alarm 26BETJENING AF SANICUBIC® 2 Classic/SANICUBIC® 2 Pro/SANICUBIC® 2 XL FJERNBETJENING

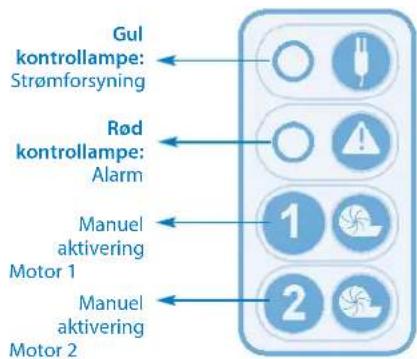

1/ Generelle alarmer: Niveaualarm: Hvis vandniveauet inde i udstyret er unormalt højt: Lydalarmen udløses, og kontrollampen lyser rødt og begge motorer starter. Hvis denne kontrol- lampe blinker rødt, angiver det, at der er et detek- tionsproblem med normalt vandniveau (langt dykrør). Tidsalarm: Hvis en af motorerne kører i over 1 minut: Lydalar- men udløses, og kontrollampen lyser rødt og den anden motor starter. Netalarm: Ved strømafbrydelse (eller hvis udstyret ikke er tilsluttet): Lydalarmen aktiveres, og kontrollampen lyser rødt, den gule kontrollampe blinker. 2/ Nulstilling af generelle alarmer: Hvis problemet, som udløste én af ovenstående alarmer, ophører, stopper lydalarmen, men kontrol- lampen fortsætter med at lyse rødt, for at angive, at systemet har haft et problem. En af de to taster på kontrolpanelet giver mulighed for at stoppe lydalarmen i alle tilfælde, men den giver kun mulighed for at slukke den røde kontrol- lampe, hvis problemet, der udløste alarmen, er ble- vet løst. Alarmer fra ernbetjeningen forbliver også aktiv, til problemet er blevet løst. Dette forhindrer, at systemet ved en fejl forbliver i fejlstatus.

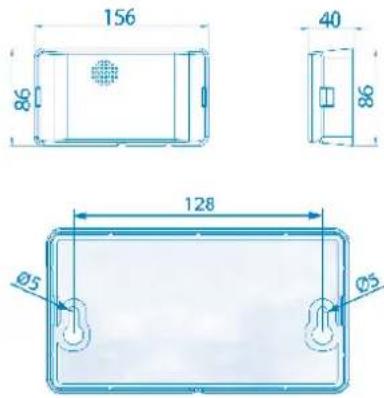

SANICUBIC® alarmenheden kræver ikke særs- kilt strømforsyning. Strømforsyningen sker via SANICUBIC®. I tilfælde af strømsvigt overtager alarmenhedens backup batteri. Tilslutning af alarmenheden til udstyret: Forbind alarmkablet direkte til enheden. 1/ Den røde generel alarm kontrollampe har for- bindelse til den tilsvarende kontrollampe på SA- NICUBIC® kontrolpanel. Alarmenheden giver lyd, så længe fejlen er til stede. For at stoppe alarmen trykkes på nulstillingstasten (*) på kontolpanelet eller på tasten på alarmenheden. 2/ Den gule kontrollampe for strømforsyning angi- ver status for strømforsyningen til alarmenheden: - Fast lys = SANICUBIC® er tilsluttet strømforsyningen - Blinkende = Fejl i strømforsyningen fra SANICUBIC®.

BETJENING AF SANICUBIC® 2 PRO HF FJERN-

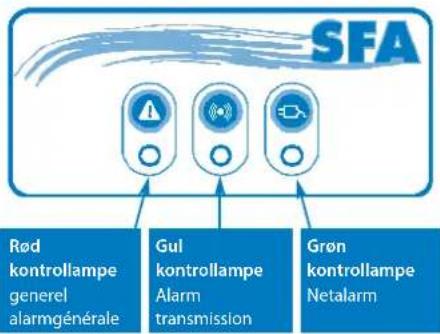

BETJENING Alarmenheden er i HF forbindelse -868 Mhz HF med SANICUBIC® 2 Pro. Den modtager forskellige alarmoplysninger derfra. Hvis andet HF udstyr fors- tyrres af systemet (eller omvendt), er der forudset en kommutering af HF -868 MHz kodningen, som forbinder basiskortet og den ernbetjente alar- menhed. I tilfælde af forstyrelser fra andet HF udstyr eller an- det SANICUBIC® 2 Pro udstyr i nærheden, afbrydes strømforsyningen til enheden og ernbetjenings- modulet, skift indstilling på en eller flere af de 4 switches på udstyrets kort (SW2). Og gør det samme på enhedens ernbetjening.

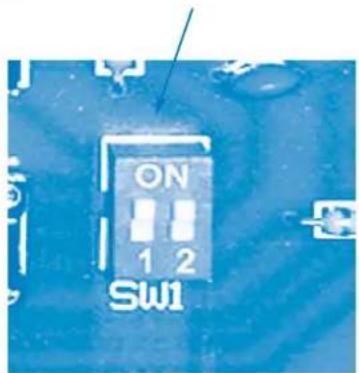

INSTALLATØRER I tilfælde af, at det ikke lykkes at få en af motorerne til at fungere korrekt, kan man «deaktivere» denne motor ved at indstille den tilsvarende kontakt pla- ceret på kortet (SW1: Kontakt 1 og 2 for motor 1 og 2). Den «deaktiverede» motor kan herefter demon- teres. Enheden arbejder nu med den anden motor.

GARANTI 2 års garanti fra købsdato under forudsætning af korrekt installation og korrekt anvendelse. Kun bortskaelse af toiletpapir, fækalier og spildevand falder under garantien. Eventuelle skader på grund af fremmedlegemer som f.eks. bomuld, kondomer, hygiejnebind, vådserviet- ter, mad, hår, metal, træ- eller plastgenstande er ikke dækket under garantien. Opløsningsmidler, syrer og andre kemikalier kan også forårsage skade på enheden og vil gøre garantien ugyldig.

1/ Inspektion Korrekt kørsel af spildevandsløftestationen skal kontrolleres en gang om måneden ved observa- tion af mindst to startcyklusser. 2/ Vedligehold Løftestationen skal regelmæssigt vedligeholdes af en kvalificeret person. Intervallerne skal være:

• Hver 3. måned for løftestationer, der er installeret i kommercielle lokaler

• Hver 6. måned for løftestationer, der er installeret i kollektive bygninger

• En gang om året for løftestationer, der er installe- ret i parcelhuse Under vedligeholdelse bør følgende udføres: a) Kontroller vandtætheden af forbindelser ved at kontrollere rørføringer til og fra løftestationen b) Aktiver skydeventilerne, kontroler deres gnid- ningsløse funktion og vandtæthed (smør om nød- vendigt) c) Åbn og luk for kontraventilsystemet, kontroller, at det fungerer korrekt d) Rengør pumpesystemet og dets forbindelser, kontroller kompressorhjulet og skæresystemet (for findelingspumper) e) Rengør indersiden af samletanken f) Kontroller visuelt funktionen af løftestationens elektriske kontrolboks Når kontrollerne er udført, genstartes løftestatio- nen i overensstemmelse med manualens vejled- ninger for at kontrollere, at den kører korrekt. Der skal udarbejdes en rapport med oplysninger og kontroller og eventuelle særlige punkter Hvis der findes ikke-overensstemmelser, der ikke kan løses, skal den kvalificerede person, der har ansvaret for vedligeholdelsesarbejdet, straks infor- mere løftestationens bruger. 3/ Vedligeholdelseskontrakt Det anbefales, at brugere fastsætter en vedligehol- delseskontrakt for regelmæssig vedligeholdelse og kontrol.1 BESKRIVELSE Denne pumpestasjonen er (produsert i en fabrikk som er kvalitets-) sertifisert etter ISO 9001 – ISO 14001. En korrekt montert og benyttet enhet vil fungere jevnt og pålitelig. Utstyret er ikke utformet for personer med begrensede fysiske, sanselige eller mentale evner (inkludert barn), eller for de med minimal erfaring og kunnskap, såfremt vedkommende ikke får oppfølging og blir gitt de nødvendige instruksjoner for bruk av utstyret med bistand fra en sikkerhetsansvarlig. Hold oppsyn med barn og sørg for at de ikke leker med utstyret.
