BRUGSANVISNING B 50 W Bp Pack Kärcher

2. Sätt in strömkontakten på anslutningskabeln i elut-

a Sett inn avstandsstykkene. Figur H 1 Avstandsstykke 340x40x10 (9.763-222.0) 2 Tilkoblingskabel 3 Batteri 4 80 Ah: Avstandsstykke 295x94x10 (5.642-034.0) 115 Ah: Avstandsstykke 295x94x23 (5.642-033.0) 5 Tilkoblingsledning til batteriet (–) 6 Tilkoblingsledning til batteriet (+) b Koble batteriene sammen med tilkoblingsledningen. c Klem tilkoblingsledningen fast på de fremdeles ledige batteripolene (+) og (-).

1. Skann QR-koden på maskinen med smarttelefonen.

7. Skru på lokket til rentvannstanken.

4. Steng vanntilførselen.

3 Avstandshjul med holder

6. Lukk lokket til spillvanntanken.

5. Sikre maskinen så den ikke kan trille bort.

3. Demonter sugebommen fra maskinen.

5. Skru på lokket til rentvannstanken.

9. Kontroller at sugeslangen er tett, skift ut om nødvendig.

5. Kontroller børstetype og vaskemiddel med hensyn til egnethet.

6. Kontroller vanntilførselen.

Børstene roterer ikke 1. Kontroller om et fremmedlegeme blokkerer børsten, fjern eventuelt fremmedlegemet.

2. Bruk en mykere børste.

• Undertegnede handler på vegne av og med fullmakt fra styret. Dokumentasjonsfullmektig: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tlf.: [phone] Faks: [phone] Winnenden, 2021/08/01 Indhold Generelle henvisninger Læs den originale driftsvejledning og de vedlagte sikkerhedshenvisninger inden maskinen tages i brug første gang. Bet- jen maskinen i overensstemmelse hermed. Opbevar begge hæfter til senere brug eller til kommen- de brugere. Funktion Denne skuresugemaskine anvendes til vådrengøring af plane gulve. Du kan tilpasse maskinen til den pågældende rengø- ringsopgave ved at indstille vandmængden, rengørings- middelmængden og kørehastigheden. Du kan tilpasse maskinen til den pågældende rengø- ringsopgave ved at vælge et egnet rengøringsprogram. Arbejdsbredden samt rent- og spildevandstankens ka- pacitet (se kapitlet Tekniske data) giver effektiv rengø- ring med lang driftstid. Maskinen er selvkørende. Batterierne kan oplades ved hjælp af den indbyggede oplader. Opladeren kan anvendes med en spænding på 100-240 V. Obs I overensstemmelse med den pågældende rengørings- opgave kan maskinen udstyres med forskelligt tilbehør. Spørg efter vores katalog, eller besøg os på internettet under www.kaercher.com. Bestemmelsesmæssig anvendelse Denne maskine er beregnet til erhvervsmæssig og in- dustriel brug, f.eks. på hoteller, skoler, hospitaler, fabrik- ker, butikker, kontorer og udlejningsvirksomheder. Anvend udelukkende denne maskine i henhold til angi- velserne i denne driftsvejledning. ● Maskinen må kun anvendes til at rengøre fugtresi- stente og poleringsresistente, glatte gulve. ● Maskinen er ikke egnet til rengøring af frosne gulve (f.eks. i kølehuse). ● Maskinen er udviklet til rengøring af gulve indendørs eller overdækkede overflader. ● Maskinen er egnet til brug i temperaturområdet 5- 40 °C. ● Maskinen skal opbevares i et frostfrit rum. ● Maskinen er ikke egnet til anvendelse i omgivelser med eksplosionsfare. ● Der må ikke opsuges brandfarlige gasser, ufortyn- dede syrer eller opløsningsmidler med maskinen. Dette omfatter benzin, fortyndere eller fyringsolie, som kan danne eksplosive blandinger ved turbulens med sugeluften. Endvidere acetone, ufortyndede syrer eller opløsningsmidler, da de angriber de ma- terialer, der anvendes i maskinen. ● Reaktivt metalstøv (f.eks. aluminium, magnesium, zink) danner eksplosive gasser i forbindelse med kraftigt alkaliske eller sure rengøringsmidler. ● Maskinen er ikke beregnet til rengøring af offentlige gangarealer. ● Vær opmærksom på underlagets tilladte overflade- belastning (se kapitlet Tekniske data). ● Maskinen må kun udstyres med originalt tilbehør og originale reservedele. ● I forbindelse med anvendelsen af opladere eller bat- terier må der kun anvendes de komponenter, der er godkendt i driftsvejledningen. En afvigende kombi- nation skal være godkendt under ansvar af leveran- døren af opladeren og/eller batteriet. Miljøbeskyttelse Emballagematerialerne kan genbruges. Sørg for at bortskaffe emballage miljømæssigt korrekt. Elektriske og elektroniske maskiner indeholder værdifulde materialer, der kan genbruges, og ofte dele, såsom batterier, genopladelige batterier el- ler olie, der ved forkert håndtering eller forkert bortskaffelse kan udgøre en fare for menneskers sund- hed og for miljøet. Disse dele er imidlertid nødvendige for at sikre en korrekt drift af maskinen. Maskiner, der er mærket med dette symbol, må ikke bortskaffes sammen med husholdningsaffaldet. Henvisninger til indholdsstoffer (REACH) Aktuelle oplysninger om indholdsstoffer findes på: www.kaercher.de/REACH Tilbehør og reservedele Anvend kun originaltilbehør og -reservedele. De er en garanti for en sikker og fejlfri drift af maskinen. Informationer om tilbehør og reservedele findes på www.kaercher.com. Leveringsomfang Kontroller ved udpakningen, om indholdet er komplet. Kontakt venligst forhandleren, hvis der mangler tilbehør eller ved transportskader. Intern lader Nominell spenning V 100 p. 240
• 100 p. 240
• 100 p. 240
• Frekvens Hz 50-60 50-60 50-60 Strømforbruk A max 5 max 5 max 5 Omgivelsesbetingelser Tillatt temperaturområde °C 5 p. 40
• Vanntemperatur maks. °C 50 50 50 Vanntrykk påfyllingssystem MPa (bar) 1(10) 1(10) 1(10) Vanntrykk bruktvannstank-spylesystem MPa (bar) 1 (10) 1 (10) 1 (10) Relativ luftfuktighet % 20 p. 90
• 20 p. 90
• 20 Stigning Stigning arbeidsområde maks. % 2 2 2 Registrerte verdier iht. EN 60335-2-72 Hånd-arm-vibrasjonsverdi m/s p. 90

• normal drift dB(A) 81 81 81 D 51 D 60 R 55 Generelle henvisninger p. 100
• Funktion p. 100
• Bestemmelsesmæssig anvendelse p. 100
• Miljøbeskyttelse p. 100
• Tilbehør og reservedele p. 100
• Leveringsomfang p. 100

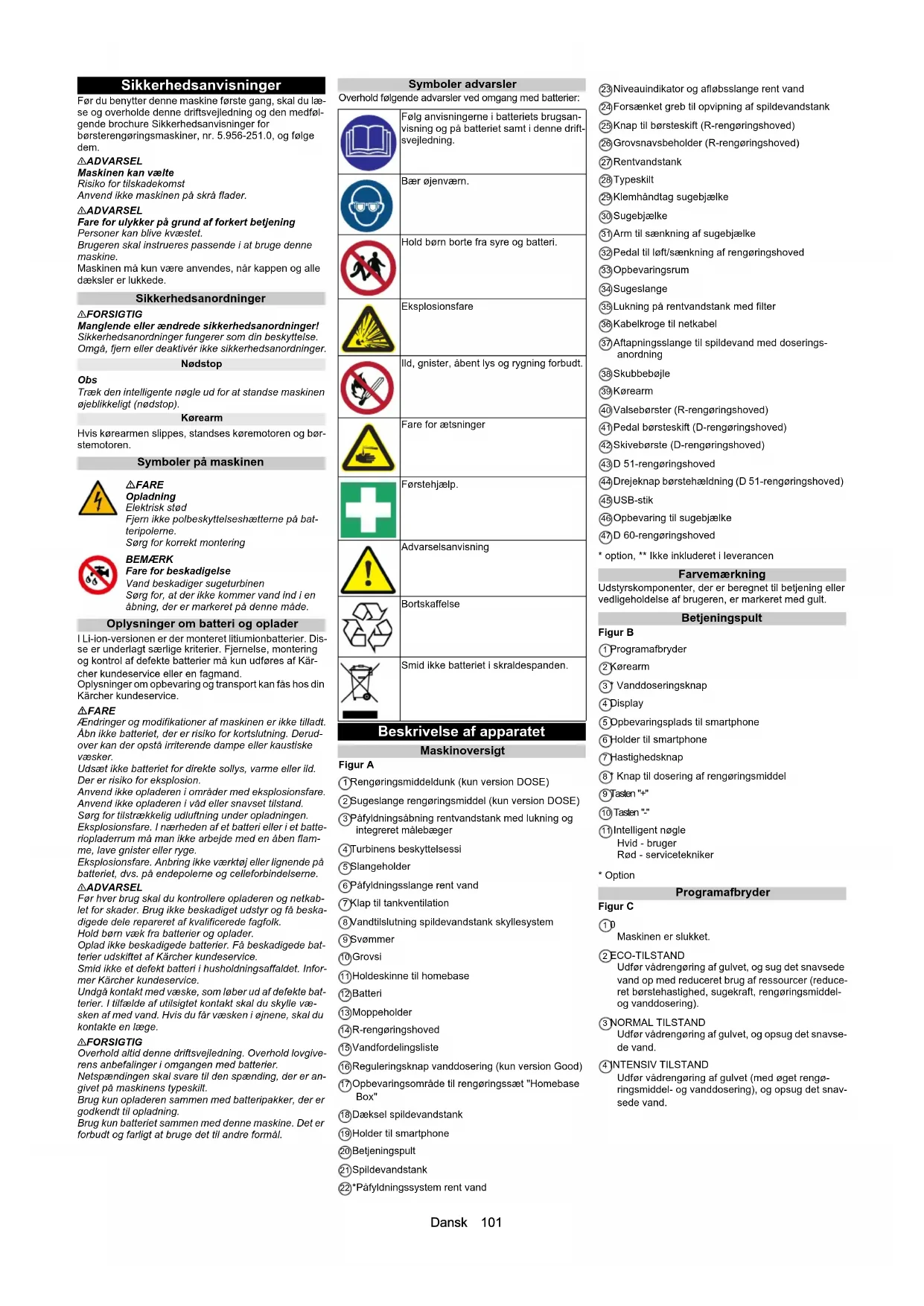

• Sikkerhedsanvisninger p. 101
• Beskrivelse af apparatet p. 101
• Intelligent nøgle p. 102
• Montering p. 102
• Ibrugtagning p. 102
• Tilkobling af maskinen p. 103
• Parring af smartphone p. 103
• Vedligeholdelsesopfordringer p. 103
• Drift p. 103
• Transport p. 104
• Opbevaring p. 104
• Pleje og vedligeholdelse p. 104
• Hjælp ved fejl p. 105
• Tilbehør p. 107
• Tekniske data p. 107
• Garanti p. 108
• EU-overensstemmelseserklæring Dansk 101 Sikkerhedsanvisninger Før du benytter denne maskine første gang, skal du læ- se og overholde denne driftsvejledning og den medføl- gende brochure Sikkerhedsanvisninger for børsterengøringsmaskiner, nr. 5.956-251.0, og følge dem. 몇 ADVARSEL Maskinen kan vælte Risiko for tilskadekomst Anvend ikke maskinen på skrå flader. 몇 ADVARSEL Fare for ulykker på grund af forkert betjening Personer kan blive kvæstet. Brugeren skal instrueres passende i at bruge denne maskine. Maskinen må kun være anvendes, når kappen og alle dæksler er lukkede. Sikkerhedsanordninger 몇 FORSIGTIG Manglende eller ændrede sikkerhedsanordninger! Sikkerhedsanordninger fungerer som din beskyttelse. Omgå, fjern eller deaktivér ikke sikkerhedsanordninger. Nødstop Obs Træk den intelligente nøgle ud for at standse maskinen øjeblikkeligt (nødstop). Kørearm Hvis kørearmen slippes, standses køremotoren og bør- stemotoren. Symboler på maskinen Oplysninger om batteri og oplader I Li-ion-versionen er der monteret litiumionbatterier. Dis- se er underlagt særlige kriterier. Fjernelse, montering og kontrol af defekte batterier må kun udføres af Kär- cher kundeservice eller en fagmand. Oplysninger om opbevaring og transport kan fås hos din Kärcher kundeservice. FARE Ændringer og modifikationer af maskinen er ikke tilladt. Åbn ikke batteriet, der er risiko for kortslutning. Derud- over kan der opstå irriterende dampe eller kaustiske væsker. Udsæt ikke batteriet for direkte sollys, varme eller ild. Der er risiko for eksplosion. Anvend ikke opladeren i områder med eksplosionsfare. Anvend ikke opladeren i våd eller snavset tilstand. Sørg for tilstrækkelig udluftning under opladningen. Eksplosionsfare. I nærheden af et batteri eller i et batte- riopladerrum må man ikke arbejde med en åben flam- me, lave gnister eller ryge. Eksplosionsfare. Anbring ikke værktøj eller lignende på batteriet, dvs. på endepolerne og celleforbindelserne. 몇 ADVARSEL Før hver brug skal du kontrollere opladeren og netkab- let for skader. Brug ikke beskadiget udstyr og få beska- digede dele repareret af kvalificerede fagfolk. Hold børn væk fra batterier og oplader. Oplad ikke beskadigede batterier. Få beskadigede bat- terier udskiftet af Kärcher kundeservice. Smid ikke et defekt batteri i husholdningsaffaldet. Infor- mer Kärcher kundeservice. Undgå kontakt med væske, som løber ud af defekte bat- terier. I tilfælde af utilsigtet kontakt skal du skylle væ- sken af med vand. Hvis du får væsken i øjnene, skal du kontakte en læge. 몇 FORSIGTIG Overhold altid denne driftsvejledning. Overhold lovgive- rens anbefalinger i omgangen med batterier. Netspændingen skal svare til den spænding, der er an- givet på maskinens typeskilt. Brug kun opladeren sammen med batteripakker, der er godkendt til opladning. Brug kun batteriet sammen med denne maskine. Det er forbudt og farligt at bruge det til andre formål. Symboler advarsler Overhold følgende advarsler ved omgang med batterier: Beskrivelse af apparatet Maskinoversigt Figur A 1 Rengøringsmiddeldunk (kun version DOSE) 2 Sugeslange rengøringsmiddel (kun version DOSE) 3 Påfyldningsåbning rentvandstank med lukning og integreret målebæger 4 Turbinens beskyttelsessi 5 Slangeholder 6 Påfyldningsslange rent vand 7 Klap til tankventilation 8 Vandtilslutning spildevandstank skyllesystem 9 Svømmer 10 Grovsi 11 Holdeskinne til homebase 12 Batteri 13 Moppeholder 14 R-rengøringshoved 15 Vandfordelingsliste 16 Reguleringsknap vanddosering (kun version Good) 17 Opbevaringsområde til rengøringssæt "Homebase Box" 18 Dæksel spildevandstank 19 Holder til smartphone 20 Betjeningspult 21 Spildevandstank 22 *Påfyldningssystem rent vand 23 Niveauindikator og afløbsslange rent vand 24 Forsænket greb til opvipning af spildevandstank 25 Knap til børsteskift (R-rengøringshoved) 26 Grovsnavsbeholder (R-rengøringshoved) 27 Rentvandstank 28 Typeskilt 29 Klemhåndtag sugebjælke 30 Sugebjælke 31 Arm til sænkning af sugebjælke 32 Pedal til løft/sænkning af rengøringshoved 33 Opbevaringsrum 34 Sugeslange 35 Lukning på rentvandstank med filter 36 Kabelkroge til netkabel 37 Aftapningsslange til spildevand med doserings- anordning 38 Skubbebøjle 39 Kørearm 40 Valsebørster (R-rengøringshoved) 41 Pedal børsteskift (D-rengøringshoved) 42 Skivebørste (D-rengøringshoved) 43 D 51-rengøringshoved 44 Drejeknap børstehældning (D 51-rengøringshoved) 45 USB-stik 46 Opbevaring til sugebjælke 47 D 60-rengøringshoved p. 108

• option, ** Ikke inkluderet i leverancen Farvemærkning Udstyrskomponenter, der er beregnet til betjening eller vedligeholdelse af brugeren, er markeret med gult. Betjeningspult Figur B 1 Programafbryder 2 Kørearm 3 * Vanddoseringsknap 4 Display 5 Opbevaringsplads til smartphone 6 Holder til smartphone 7 Hastighedsknap 8 * Knap til dosering af rengøringsmiddel 9 Tasten "+" 10 Tasten "-" 11 Intelligent nøgle Hvid - bruger Rød - servicetekniker

Maskinen er slukket. 2 ECO-TILSTAND Udfør vådrengøring af gulvet, og sug det snavsede vand op med reduceret brug af ressourcer (reduce- ret børstehastighed, sugekraft, rengøringsmiddel- og vanddosering). 3 NORMAL TILSTAND Udfør vådrengøring af gulvet, og opsug det snavse- de vand. 4 INTENSIV TILSTAND Udfør vådrengøring af gulvet (med øget rengø- ringsmiddel- og vanddosering), og opsug det snav- sede vand. FARE Opladning Elektrisk stød Fjern ikke polbeskyttelseshætterne på bat- teripolerne. Sørg for korrekt montering BEMÆRK Fare for beskadigelse Vand beskadiger sugeturbinen Sørg for, at der ikke kommer vand ind i en åbning, der er markeret på denne måde. Følg anvisningerne i batteriets brugsan- visning og på batteriet samt i denne drift- svejledning. Bær øjenværn. Hold børn borte fra syre og batteri. Eksplosionsfare Ild, gnister, åbent lys og rygning forbudt. Fare for ætsninger Førstehjælp. Advarselsanvisning Bortskaffelse Smid ikke batteriet i skraldespanden.102 Dansk Holder, sugebjælke Ved kørsel gennem smalle passager eller i forbindelse med opbevaring kan sugebjælken afmonteres og an- bringes på kanten af maskinen. Figur D 1 Opbevaring til sugebjælke (maskinens kant) 2 Sugebjælke Symboler på maskinen Intelligent nøgle Den intelligente nøgle bruges til at tænde for maskinen og til at aktivere visse funktioner på maskinen. ● Gul: Bruger Maskinen kan tages i brug. Alle indstillinger for de rengøringsprogrammer, der er frigivet til denne nøg- le via smartphone-appen, kan ændres. ● Grå: Leder Maskinen kan tages i brug. Alle indstillinger for ren- gøringsprogrammerne, der findes til maskinen, kan ændres. Montering Aflæsning af maskinen

1. Skru skruerne på transportsikringerne af.

3. Skub maskinen fremad væk fra pallen.

Montering af sugebjælken

1. Sving begge svingarme op.

Figur G 1 Sugeslange 2 Sugebjælkeophæng 3 Sugebjælke 4 Klemhåndtag

2. Sæt sugebjælken ind i sugebjælkeophængningen.

3. Sving begge spændearme ned.

Montering af børster

1. Kun varianten BD: Monter skivebørsten før

ibrugtagning (se kapitlet Vedligeholdelsesarbejde). Obs Børsterne er monteret på version BR.

2. Monter børsten (se kapitlet Vedligeholdelsesarbejde).

Batterier Anbefalede batterier BEMÆRK Risiko for beskadigelse Batterier må kun udskiftes med batterier af samme type. Blybatterier må ikke udskiftes med Li-ion-batterier Li-ion-batterier må ikke udskiftes med blybatterier. Blybatterier: Maskinen har brug for 2 batterier. Li-ion-batterier: Maskinen har brug for 1 batteri. Maksimale batterimål Anvendelse og tilslutning af batterier Obs Batteriet er allerede monteret og tilsluttet på maskinver- sioner med Li-ion-batterier. Et Li-ion-batteri må kun monteres eller udskiftes af kundeservice. FARE Brand- og eksplosionsfare! Læg ikke værktøj eller lignende på batteriet. Kortslut- nings- og eksplosionsfare. Rygning og åben ild skal under alle omstændigheder undgås. Lokaler, hvor batterier oplades, skal være godt ventile- ret, da der genereres højeksplosiv gas under opladning. 몇 FORSIGTIG Afmontering og montering af batterierne Maskinen står ustabilt Sørg for, at maskinen står sikkert, når batterierne af- monteres og monteres. BEMÆRK Ombytning af polerne Ødelæggelse af styreelektronikken Vær opmærksom på den korrekte polaritet ved tilslut- ning af batterierne. BEMÆRK Dybafladning Risiko for beskadigelse Oplad batterierne inden maskinen tages i brug.

1. Skub maskinen ca. 2 m fremad, så de drejelige hjul

2. Hold fast i spildevandstanken i det forsænkede greb

a Indsæt afstandsstykkerne. Figur H 1 Afstandsstykker 340x40x10 (9.763-222.0) 2 Forbindelseskabel 3 Batteri 4 80 Ah: Afstandsstykker 295x94x10 (5.642-034.0) 115 Ah: Afstandsstykker 295x94x23 (5.642-033.0) 5 Tilslutningskabel til batteriet (–) 6 Tilslutningskabel til batteriet (+) b Forbind de to batterier med forbindelseskablet. c Sæt tilslutningskablerne på de ledige batteripoler (+) og (-).

5. Drej spildevandstanken ned.

Aktiverering af Li-ion-batteri Li-ion-batterier leveres i transporttilstand og skal aktive- res, før maskinen tages i brug.

1. Oplad batteriet (se "Ibrugtagning/opladning af batte-

riet"); derved afsluttes transporttilstanden. Afmontering af batteri 몇 FORSIGTIG Afmontering og montering af batterierne Maskinen står ustabilt Sørg for, at maskinen står sikkert, når batterierne af- monteres og monteres. 몇 ADVARSEL Væltende maskine Fare for kvæstelse, fare for beskadigelse Fjern kun batterierne, når der er monteret et rengørings- hoved på maskinen.

1. Indstil programvælgerkontakten på "0".

2. Træk den intelligente nøgle ud.

3. Tøm spildevandstanken.

4. Skub maskinen ca. 2 m fremad, så de drejelige hjul

5. Hold fast i spildevandstanken i det forsænkede greb

og drej den opad fra siden.

6. Afbryd kablet fra batteriets minuspol.

9. Fjern afstandsstykkerne.

10. Tag batterierne ud.

11. Bortskaf brugte batterier i overensstemmelse med

de gældende bestemmelser. Ibrugtagning Indstilling af opladningskarakteristik Opladningskarakteristikken skal altid indstilles inden første ibrugtagning, efter en servicenulstilling, eller hvis der skiftes til en anden batteritype. FARE Fare på grund af utilsigtet start af maskinen Risiko for tilskadekomst Træk tændrørsstik ud, eller afbryd batteriet, inden der udføres arbejder på maskinen. BEMÆRK Fare for beskadigelse af batteriet Batteriets levetid og opladningskapacitet kan påvirkes af en forkert opladningskarakteristik. Sørg for, at den batterikarakteristikken, der passer til batteriet, er valgt i maskinen. Den aktuelt valgte batterikarakteristik kan ses på dis- playet eller ved hjælp af en app i området "Enhedssta- tus” under opladningen. Obs Opladningskarakteristikken kan kun indstilles af Kär- cher-tjenesten. Der foreligger batterikarakteristikker for følgende batte- rier:

● TROJAN 27TMX ● HOPPECKE TB80 ● ZENITH L120185 Obs Kärcher-service kan oprette en Custom Battery-karak- teristik for også at kunne bruge andre batterier, hertil skal der stilles tilsvarende batteriparametre til rådighed. Opladning af batteri FARE Ukorrekt anvendelse af ladeaggregatet Elektrisk stød Overhold netspændingen og sikringen på maskinens ty- peskilt. Anvend kun ladeaggregatet i tørre rum med tilstrække- lig udluftning. Den indbyggede oplader er elektronisk styret og egnet til alle anbefalede batterier. Den afslutter opladningen automatisk. Obs Den tilsvarende opladningskarakteristik skal indstilles for hver indbyggede batteritype. Det indbyggede batteri vises i displayet ved opladning. Opladningstiden er i gennemsnit ca. 10-15 timer. Maskinen kan ikke anvendes under opladningen. Netkabel til oplader Fastsurringspunkt *Moppeholder *Påfyldning af rent vand Niveau rentvandstank 25 % Niveau rentvandstank 50 % Niveau rentvandstank 100 % Pedal børsteskift (BD) Knap børsteskift (BR) Indstilling af børstens hældning (kun D 51- rengøringshoved) Aftømning snavset vand Aftømning rent vand Udtagning af grovsnavsbeholder Løft/sænkning af rengøringshoved Kør frem Kør tilbage Beskrivelse Bestillingsnr. Sæt 76 Ah - vedligeholdelsesfrit, 24 V 2.815-099.0 Sæt 105 Ah - vedligeholdelsesfrit, 24 V 2.815-100.0 Sæt 115Ah - vedligeholdelsesfrit, 24 V 2.815-091.0 Sæt 80 Ah - vedligeholdelsesfrit, 24 V 2.815-090.0 Beskrivelse Bestillingsnr. 80 Ah, 25,6 V 6.654-454.0 Længde 350 Bredde 355 Højde 290Dansk 103 Obs Maskinen har en beskyttelse mod dybdeafladning, dvs. hvis den mindst tilladte kapacitet nås under driften, fra- kobles børstemotoren og turbinen.

1. Kør maskinen direkte hen til opladningsstedet, und-

gå i den forbindelse stigninger.

2. Sæt netstikket på tilslutningskablet i stikkontakten.

3. Oplad, indtil displayet viser fuldt opladet.

Vedligeholdelseslette batterier (vådbatterier) FARE Fare for ætsning på grund af udløbende syre! Fyld kun batteriet op med vand, når det er afladet. Anvend beskyttelsesbriller, når du håndterer batterisy- re, og skyl eventuelle syresprøjt på huden eller tøjet af med vand. BEMÆRK Fare for beskadigelse af batterierne! Hvis der anvendes vand med tilsætningsstoffer, mister batteriet garantien. Anvend kun destilleret eller afsaltet vand til efterfyldning af batterierne (EN 50272-T3). Anvend ikke fremmede tilsætningsstoffer eller forbed- ringsmidler.

1. Tilsæt destilleret vand en time før afslutningen af op-

ladningen. Overhold i den forbindelse det rigtige sy- reniveau i overensstemmelse med mærkningen på batteriet. Ved afslutningen af opladningen skal alle celler gas- se. Tilkobling af maskinen

1. Sæt en intelligent nøgle i betjeningspulten.

2. Drej programvælgeren hen på et rengøringspro-

gram. Følgende vises efter hinanden på displayet: ● Kärcher logo ● Tid til næste service i timer ● Batteriets tilstand og driftstimer ● Softwareversion ● Driftsvisning Figur I 1 Batteriets opladningstilstand 2 Indstillet vanddosering (kun på maskiner med elek- trisk vandventil) 3 Indstillet hastighed 4 Indstillet dosering af rengøringsmiddel (kun ma- skinversion DOSE) Maskinen er klar til brug. Parring af smartphone Hvis appen "Machine Connect" er installeret på en smartphone, der er forbundet med maskinen, kan der udføres avancerede funktioner på maskinen: ● indstilling af rengøringshovedtype ● indstilling af den maksimale transporthastighed ● aktivering/deaktivering af USB-stikket ● indstilling af efterløbstiden på børsten/børsterne ● indstilling af efterløbstiden på opsugningen ● til-/frakobling af den hastighedsafhængige vanddo- sering ● administration af rettigheder for den gule intelligente nøgle ● gendannelse af fabriksindstillinger Obs De mulige funktioner afhænger af maskinversionen.

3. Sæt en intelligent nøgle i betjeningspulten.

5. Følg anvisningerne vedrørende parring i appen på

Obs Når din smartphone er parret med maskinen, lyser Blu- etooth-symbolet konstant. Obs Mobiltelefonen kan tilsluttes USB-stikket på maskinen, så batteriet oplades. Vedligeholdelsesopfordringer Når maskinen har været i brug i en bestemt tid, viser displayet en opfordring til at udføre forskellige vedlige- holdelsesarbejder:

1. Udfør det angivne vedligeholdelsesarbejde.

2. Tryk på en vilkårlig knap på betjeningspulten for at

bekræfte. Opfordringen nulstilles og vises igen, når intervallet er udløbet. Drift FARE Faresituation under driften Risiko for tilskadekomst Slip kørearmen ved fare. Risiko for at miste balancen Risiko for tilskadekomst Betjen kun pedalen til løft/sænkning af rengøringshove- det med én fod. Stå fast og sikkert på gulvet med den anden fod. Påfyldning af driftsmidler Påfyldning af rent vand

1. Åbn rentvandstankens dæksel.

2. Påfyld rent vand (maksimalt 50 °C) op til påfyld-

ningsstudsens underkant. Bemærk: Rentvandsslangen kan klemmes fast med slangeholderen under påfyldningen.

3. Luk rentvandstankens dæksel.

Påfyldning af rent vand med påfyldningsslange

1. Træk påfyldningsslangen ud af maskinen.

2. Forbind enden af påfyldningsslangen med en vandhane.

3. Tag dækslet til spildevandstanken af.

4. Åbn for vandtilførslen (vandtemperatur maks. 50 °C).

5. Hold øje med rentvandstankens påfyldningsniveau

gennem påfyldningsåbningen.

6. Luk for vandtilførslen, når påfyldningsniveauet når

den nederste kant af påfyldningsstudsen.

7. Sæt rentvandstankens dæksel på.

Påfyldning af rent vand med påfyldningssystemet

2. Åbn vandtilløbet.

3. Overvåg maskinen, det automatiske påfyldningssystem

afbryder vandtilløbet, når rentvandstanken er fuld.

4. Luk vandtilløbet.

5. Fjern vandslangen.

Henvisninger vedrørende rengøringsmidler 몇 ADVARSEL Uegnede rengøringsmidler Sundhedsfare, beskadigelse af maskinen Anvend kun anbefalede rengøringsmidler. For andre rengøringsmidler har ejeren øget risiko med hensyn til driftssikkerhed og fare for ulykker. Anvend kun rengøringsmidler, der er fri for opløsnings- midler, salt- og flussyre. Overhold sikkerhedshenvisningerne på rengøringsmidlerne. Obs Anvend ikke kraftigt skummende rengøringsmidler. Anbefalede rengøringsmidler Tilsætning af rengøringsmiddel med doseringsanordning Kun varianten DOSE: En doseringsenhed tilsætter rengøringsmiddel til det re- ne vand på vej til rengøringshovedet.

1. Fyld rengøringsmiddel i rengøringsmiddelbeholderen.

Obs Med doseringsenheden kan der tilsættes maksimalt 3% rengøringsmiddel. Ved højere dosering skal rengø- ringsmidlet tilsættes til rentvandstanken. BEMÆRK Fare for tilstopning Hvis du tilsætter rengøringsmidlet i rentvandstanken, kan rengøringsmidlet tørre ud og beskadige doserings- anordningens funktion. Efter tilsætning af rengøringsmiddel i rentvandstanken skal maskinen skylles med rent vand: Vælg et rengø- ringsprogram med vandpåføring, indstil vandmængden på den højeste værdi og indstil rengøringsmiddeldose- ringen på 0. Tilsætning af rengøringsmiddel uden doseringsanordning

1. Tilsæt rengøringsmidlet til rentvandstanken.

Obs Lukkehætten på påfyldningsåbningen har en skala på indersiden, som kan anvendes til afmåling af mængden af rengøringsmiddel. Indstilling af rengøringsmiddeldosering I maskinversionen DOSE tilsættes rengøringsmidlet til det rene vand på vej til rengøringshovedet. Doseringen af rengøringsmidlet kan indstilles separat for hvert rengøringsprogram.

1. Sæt en intelligent nøgle i betjeningspulten.

2. Vælg det rengøringsprogram, der skal indstilles, ved

hjælp af programvælgeren.

3. Tryk på knappen Rengøringsmiddeldosering.

4. Indstil den ønskede rengøringsmiddeldosering ved

hjælp af knapperne "+" og "-".

5. For at overtage indstillingen skal du enten vente i

3 sekunder eller trykke på en af de andre knapper. Indstilling af vandmængden

1. Indstil vandmængden i overensstemmelse med tils-

mudsningen af gulvbelægningen. Obs Gennemfør de første rengøringsforsøg med lille vand- mængde. Forøg vandmængden trin for trin, indtil det ønskede rengøringsresultat er nået. Obs Ved en tom rentvandstank arbejder rengøringshovedet videre uden væsketilførsel. Manuel vandventil En maskine med en manuel vandventil er udstyret med en vanddoseringsknap til højre for betjeningspulten.

1. Drej vanddoseringsknappen hen på den ønskede

værdi. Obs Børstevandingen er kun aktiv, når rengøringshovedet er sænket og kørearmen aktiveret. Elektrisk vandventil En maskine med en elektrisk vandventil er udstyret med en vanddoseringsknap på betjeningspulten. Vanddoseringen kan indstilles separat for hvert rengø- ringsprogram.

1. Sæt en intelligent nøgle i betjeningspulten.

2. Vælg det rengøringsprogram, der skal indstilles, ved

hjælp af programvælgeren.

3 sekunder eller trykke på en af de andre knapper. Obs Børstevandingen er kun aktiv, når rengøringshovedet er sænket og kørearmen aktiveret. Indstilling af sugebjælkens hældning Hældningen skal indstilles, så sugebjælkens sugelæber trykkes ensartet på gulvet over hele længden.

1. Stands maskine på en overflade uden en hældning.

2. Vælg programmet "Opsugning".

3. Kør maskinen et lille stykke fremad.

M 10 unbrakoskruen med gaffelnøglen.

6. Indstil skruen, så viseren i vaterpasset står mellem

M 10 unbrakoskruen med gaffelnøglen.

8. For at kontrollere den nye indstilling skal du køre

maskinen et lille stykke fremad med sugebjælken sænket i sugetilstand og holde øje med vaterpasset. Gentag eventuelt indstillingsprocessen. Indstilling af højden Med højdejusteringen påvirkes sugelæbernes bøjning ved kontakten med gulvet. Obs Grundindstilling: 3 underlagsskiver over, 3 underlags- skiver under sugebjælken. Ujævnt gulv: 5 underlagsskiver over, 1 underlagsskive under sugebjælken. Meget glat gulv: 1 underlagsskive over, 5 underlags- skiver under sugebjælken.

3 Afstandsrulle med holder

2. Læg det ønskede antal underlagsskiver mellem su-

gebjælken og afstandsrullen.

4. Skru møtrikken på, og spænd den fast.

5. Gentag processen på den anden afstandsrulle.

Obs Indstil begge afstandsruller på samme højde. Indstilling af børstens sidetræk (Kun D 51-rengøringshoved) Hvis maskinen trækker til den ene side under rengørin- gen, kan dette afhjælpes ved at indstille børstens hæld- ning. Obs Efter udskiftning af børsten/puden kan det være nød- vendigt at indstille sidetrækket på ny.

1. Indstil drejeknappen til børstens hældning, indtil ma-

skinen kører lige ud. Figur M 1 Drejeknap til børstens hældning Tilkobling af maskinen

1. Indtag siddepositionen.

2. Stil nøgleafbryderen på "1".

Displayet viser efter hinanden: ● Tidsrummet indtil den næste kundeservice ● Software-versionen, betjeningsenhed ● Batteriets opladningsstatus og antal af driftstimer Kørsel Obs Maskinen er designet, så rengøringshovedet rager frem i højre side. Dette giver god oversigt og muliggør arbej- de tæt på kanten.

1. Sæt den intelligente nøgle i.

2. Drej armen til sænkning af sugebjælken opad.

3. Tryk pedalen til løft/sænkning af rengøringshovedet

ned og klik den på plads til højre.

4. Indstil programvælgeren på et vilkårligt program.

a Skub kørearmen fremad. Maskinen bevæger sig fremad. b Skub kørearmen bagud. Maskinen bevæger sig baglæns. Obs Maskinen bevæger sig først, når kørearmen er bevæget ca. 5°.

Maskinen stopper. Rengøring BEMÆRK Fare for beskadigelse Hvis maskinen kører på samme sted for længe, kan gulvbelægningen blive beskadiget. Lad ikke maskinen køre på samme sted.

1. Sæt den intelligente nøgle i.

2. Sæt programafbryderen på det ønskede rengø-

3. Tryk armen til sænkning af sugebjælken ned.

4. Tryk pedalen til løft/sænkning af rengøringshovedet

ned, skub den til venstre og lad den komme op igen.

5. Skub kørearmen fremad og kør hen over den over-

flade, der skal rengøres. Obs Når spildevandstanken er fuld, lukkes svømmeren su- geåbningen, og sugeturbinen kører med forøget om- drejningstal. Stands i så fald opsugningen, og kør hen til et sted, hvor du kan tømme spildevandstanken. Afslutning af driften Afslutning af rengøringen

1. Drej vandmængdereguleringsknappen hen på

3. Tryk pedalen til løft/sænkning af rengøringshovedet

ned og klik den på plads til højre.

4. Kør en kort strækning videre.

Restvandet suges ud.

5. Drej armen til sænkning af sugebjælken opad.

Aftapning af spildevandet 몇 ADVARSEL Miljøforurening! Miljøforurening på grund af den ukorrekte bortskaffelse i spildevand. Overhold de lokale forskrifter om behandling af spilde- vand.

1. Tag aftapningsslangen ud af holderen, og sænk den

4. Aftap spildevandet. Regulér vandmængden ved at

trykke eller knække.

5. Skyl spildevandstanken med rent vand.

Spildevandstankens skyllesystem

1. Tag aftapningsslangen til spildevandet ud af holde-

3. Åbn spildevandstankens dæksel.

6. Luk spildevandstankens dæksel.

7. Åbn vandtilførslen, og skyl spildevandstanken i ca.

30 sekunder. Om nødvendigt gentages skylleprocessen 2 - 3 gan- ge.

10. Luk spildevandstankens dæksel. Anbring klappen til

tankventilation på en sådan måde, at et mellemrum forbliver åbent, så spildevandstanken kan tørre.

11. Skub afløbsslangen til spildevandet ind i holderen,

og luk låget på doseringsanordningen. Aftapning af rent vand ved dækslet

4. Sæt rentvandstankens dæksel på.

Aftapning af rent vand via niveauindikatoren

1. Tag slangen på niveauindikatoren ud af holderen,

Tømning af grovsnavsbeholderen (Kun R-rengøringshoved)

1. Løft grovsnavsbeholderen, og træk den ud.

Figur P 1 Grovsnavsbeholder

2. Tøm grovsnavsbeholderen, og rengør den om nød-

1. Drej programvælgeren i stilling "0".

2. Træk den intelligente nøgle ud.

3. Tryk armen til løft/sænkning af rengøringshovedet

ned, og klik den på plads til højre.

4. Drej armen til sænkning af sugebjælken opad.

5. Fastgør maskinen mod at rulle væk.

6. Luk spildevandstankens dæksel. Tryk klappen til

tankventilation ind, indtil den klikker ind i rillen på rentvandstanken, så spildevandstanken kan tørre.

7. Oplad eventuelt batteriet.

Transport FARE Kørsel på stigninger Risiko for tilskadekomst Anvend kun maskinen til på- og aflæsning på stigninger op til maksimumværdien (se kapitlet "Tekniske data"). Kør langsomt. 몇 FORSIGTIG Manglende overholdelse af vægten Fare for tilskadekomst og beskadigelse Vær opmærksom på maskinens vægt ved transporten. Læs/aflæs kun maskinen, når spilde- og rentvandstan- ken er tom. Læs kun maskinen med hjælp fra en anden person eller ved brug af motoren.

1. Tryk pedalen til løft/sænkning af rengøringshovedet

ned og klik den på plads til højre.

2. Fjern børsterne for at undgå skader.

3. Afmonter sugebjælken fra maskinen.

4. Ved transport i køretøjer skal maskinen sikres mod

at glide eller vælte ved hjælp af fastsurringsøske- nerne iht. til de gældende retningslinjer. Figur Q Opbevaring 몇 FORSIGTIG Manglende overholdelse af vægten Fare for kvæstelser og beskadigelse Vær opmærksom på maskinens vægt vedopbevaring. BEMÆRK Frost Ødelæggelse af apparatet pga. frosset vand Tøm apparatet helt for vand. Opbevar apparatet på et frostfrit sted. ● Denne maskine må kun opbevares indendørs. ● Oplad batterierne helt, inden de opbevares i længe- re tid. ● Oplad batterierne mindst én gang om måneden, mens de opbevares. Pleje og vedligeholdelse FARE Utilsigtet startet maskine Risiko for tilskadekomst Drej programvælgeren i stilling "0". Træk den intelligent nøgle ud før alle arbejder på maskinen. Træk ladeaggregatets netstik ud. Aftap spildevandet og det rene vand, og bortskaf det. Sikkerhedsinspektion/ vedligeholdelseskontrakt Du kan aftale en regelmæssig sikkerhedsinspektion med din forhandler eller indgå en vedligeholdelseskon- trakt. Få vores rådgivning. Vedligeholdelsesintervaller Efter hver brug BEMÆRK Ukorrekt rengøring Risiko for beskadigelse. Sprøjt ikke vand på maskinen. Brug ikke aggressive rengøringsmidler. Aftap spildevandet. Rengør spildevandstanken med spildevandstan- kens skyllesystem. Tag sien til det grove snavs ud af spildevandstan- ken, og rengør den. Kontroller turbinens beskyttelsessi; tag den ud og rengør den om nødvendigt. Rengør maskinen udvendigt med en fugtig klud, der er gennemvædet med mildt sæbevand. Kun R-rengøringshoved: Tag grovsnavsbeholderen ud, og tøm den. Kun R-rengøringshoved: Rengør vandfordelingsli- sten. Rengør sugelæberne, kontroller for slitage, og ud- skift dem ved behov. Rengør afstrygningslisterne på rengøringshovedet, kontroller dem for slitage, og udskift dem ved behov. Rengør børsterne, kontroller for slitage, og udskift dem ved behov. Luk spildevandstankens dæksel. Tryk klappen til tankventilation ind, således at et mellemrum forbli- ver åbent, så spildevandstanken kan tørre. Oplad batteriet. Blybatteri: Oplad batteriet fuldstændigt og uden afbrydelse, hvis opladningstilstanden er under 50 %. Oplad kun batteriet, hvis opladningstilstanden er over 50 %, når der er brug for den fulde driftsva- righed ved den næste anvendelse. Li-ion-batteri: Oplad det om nødvendigt.Dansk 105 Månedligt Tøm og skyl rentvandstanken. Rengør filteret for rent vand. Rengør svømmeren. Midlertidig ud-af-brugtagning af maskine med bly- batteri: Udfør udligningsopladningen af batteriet. Kontrollér batteripolerne for oxidering, og børst dem af efter behov. Kontrollér, at forbindelseskablerne sidder godt fast. Rengør tætningerne mellem spildevandstanken og dækslet, og kontrollér for tæthed, udskift dem efter behov. Kun R-rengøringshoved: Rengør børstetunnelen. Kun R-rengøringshoved: Træk vandfordelingslisten på rengøringshovedet af, og rengør vandkanalen. Kontroller cellernes syretæthed på ikke-vedligehol- delsesfrie batterier. Henstil maskinen med helt opladede batterier ved længere stilstand. Oplad batteriet fuldstændigt mindst en gang om måneden. Årligt Lad kundeservicen gennemføre den foreskrevne in- spektion. Vedligeholdelsesarbejde Rengøring af grovsien

1. Åbn spildevandstankens dæksel.

2. Træk grovsien op og af.

3. Skyl grovsien af under rindende vand.

4. Sæt grovsien ind i spildevandstanken.

Rengøring af filteret for rent vand

3. Træk rentvandsfiltret ud, og skyl det med rent vand.

4. Sæt rentvandsfilteret i.

5. Sæt rentvandstankens dæksel på.

Vending eller udskiftning af sugelæber Hvis sugelæberne er slidt, skal de vendes eller udskif- tes. Sugelæberne kan vendes 3 gange, indtil alle 4 kanter er slidt ned.

1. Tag sugebjælken af.

2. Skru stjernegrebene ud.

Figur T 1 Stjernegreb 2 Spændebånd 3 Indvendig del sugebjælke 4 Spændelås

3. Træk sugebjælken indvendige del ud.

5. Fjern spændebåndet.

6. Løsn sugelæberne fra den indvendige del.

Figur U 1 Afstrygningsliste 2 Støttelæbe 3 Indvendig del sugebjælke 4 Spændebånd

7. Tryk de vendte eller nye sugelæber på nopperne på

den indvendige del af sugebjælken.

8. Sæt spændebåndet på.

9. Skub den indvendige del af sugebjælken ind i over-

10. Skru stjernegrebene i, og spænd dem fast.

Udskiftning af skivebørsten Obs Udskift skivebørsterne, når børstelængden har nået 10 mm.

1. Tryk armen til løft/sænkning af rengøringshovedet

ned, og klik den på plads til højre.

tryk den op, og lad den gå i indgreb. Udskiftning af børstevalserne Obs Udskift børstevalserne, når børstelængden har nået 10 mm.

1. Tryk armen til løft/sænkning af rengøringshovedet

ned, og klik den på plads til højre.

3. Drej lejeafdækningen til højre.

4. Træk børstevalserne ud.

5. Anbring den nye forreste børstevalse i lejerne.

6. Anbring den nye bageste børstevalse i lejerne.

7. Drej lejeafdækningen tilbage, og klik den på plads.

Rengøring af vandfordelingslisten

1. Skub spærrearmen til venstre, og træk samtidig

vandfordelingslisten væk fra rengøringshovedet. Figur W 1 Vandfordelingsliste 2 Spærrearm

2. Fjern vandfordelingslisten fra rengøringshovedet.

3. Rengør vandfordelingslisten.

4. Indsæt venstre side af listen i rengøringshovedet.

5. Drej vandfordelingslisten hen til rengøringshovedet,

og klik den på plads i højre side. Animeret vedligeholdelsesarbejde Hjælp ved fejl FARE Utilsigtet startet maskine Risiko for tilskadekomst Indstil programvælgeren på "0", før der udføres arbejde på maskinen. Træk den intelligent nøgle ud før alle arbejder på maskinen. Træk ladeaggregatets netstik ud. Aftap spildevandet og det rene vand, og bortskaf det. Ring til kundeservice ved fej, der ikke kan udbedres ved hjælp af denne tabel. Fejl uden visning på displayet Fejl Afhjælpning Maskinen kan ikke startes 1. Sæt den intelligente nøgle i.

2. Indstil programafbryderen på det ønskede program.

3. Betjen kørearmen.

4. Kontrollér batterierne, oplad dem evt.

5. Kontroller, om batteripolerne er tilsluttet.

Vandmængden er ikke tilstrækkelig 1. Kontrollér niveauet for det rene vand, fyld evt. tanken.

a Version DOSE: Indstil vandmængden ved hjælp af vandmængdeknappen på betjeningspulten. b Andre versioner: Indstil vandmængden på vandmængdereguleringsknappen.

3. Stands maskinen, og aftap spildevandet.

4. Kontrollér, om dækslet på spildevandsaftapningsslangen er lukket.

5. Rengør tætningerne mellem spildevandstanken og dækslet, og kontrollér for tæthed, udskift dem evt.

6. Kontrollér turbinens beskyttelsessi for snavs, rengør den evt.

7. Rengør sugelæberne på sugebjælken, vend eller udskift det evt.

8. Kontrollér sugeslangen for tilstopning, rengør den evt.

9. Kontrollér sugeslangen for tæthed, udskift den evt.

10. Kontrollér indstillingen af sugebjælken.

11. Hold fast i spildevandstanken i det forsænkede greb og drej den opad fra siden.

2. Vælg et mere intensivt rengøringsprogram.

3. Kontroller børsten for slid, udskift den evt.

4. Kontroller børsten for snavs, rengør den evt.

5. Kontrollér, at børstetypen og rengøringsmidlet er egnet.

6. Kontroller vandtilførslen.

8. Anvend totrins-metoden: Rengør uden opsugning i første arbejdsforløb, rengør med opsugning i andet arbejdsforløb.

Sugeturbinen kører med forøget om- drejningstal

1. Aftap spildevandet.

2. Rengør svømmeren.

3. Kontrollér trævlesien, rengør den evt.

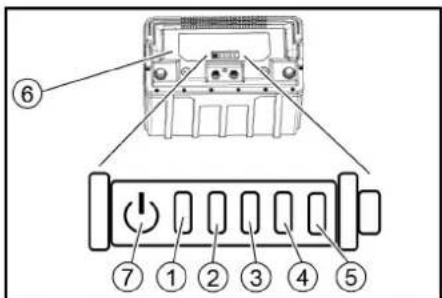

● Ingen LED lyser: Oplad batteriet. ● Status-LED lyser grønt: Alle 5 LED-lys viser til- sammen batteriets opladningsstatus. ● Status-LED lyser rødt: Indikator-LED-lysene viser en fejl. Fejl, der er beskrevet i følgende tabel, kan af- hjælpes af brugeren. Ved alle fejlvisninger, som ikke er beskrevet, bedes du kontakte KÄRCHER-kunde- service. Børsterne roterer ikke 1. Kontrollér, om et fremmedlegeme blokerer børsterne, fjern evt. fremmedlegemet.

2. Indstil programafbryderen på det ønskede program.

3. Sænk rengøringshovedet.

Maskinen vibrerer ved rengøringen 1. Kontroller, om børsten/børsterne er monteret korrekt.

2. Anvend en blødere børste.

1. Kontroller mængden af rengøringsmiddel i rengøringsmiddeldunken.

2. Øg doseringen af rengøringsmiddel.

3. Kontroller forbindelsen mellem rengøringsmiddelslangen og rengøringsmiddeldunken.

4. Rengør filteret i rengøringsmiddeldunken.

7. Kontroller, om rengøringsmiddelpumpen fungerer korrekt.

2. Træk sugeslangen ud af sugebjælken, og luk den med hånden.

3. Indstil programvælgeren på et program med opsugning.

Tilstopningen suges ud af aftapningsslangen og ind i spildevandstanken. Fejl Afhjælpning Fejl Årsag Afhjælpning INDSÆT KIK Ingen intelligent nøgle isat. Sæt en intelligent nøgle i. FORKERT KIK Den isatte intelligente nøgle giver ikke tilladelse til udførelse af den valgte funktion. Brug en anden intelligent nøgle. Få eventuelt den intelligente nøgle, der bruges, låst op (afhængigt af situationen). INGEN TILLADELSE Den isatte intelligente nøgle giver ikke tilladelse til udførelse af den valgte funktion. Brug en anden intelligent nøgle. Få eventuelt den intelligente nøgle, der bruges, låst op (afhængigt af situationen). SLIP HÅNDTAGSKONTAKT! En af kørearmene er aktiveret, når maskinen tændes. Slip begge kørearme. BATTERINIVEAU LAVT Batteriet er næsten afladet. Maskinens rengøringsfunktioner frakobles automatisk. Kør maskinen til ladestationen, og oplad batteriet. BATTERI TOMT Batteriet er afladet. Rengøringsfunktionerne og køremotoren er frakoblet. Sluk for maskinen, vent et øjeblik og tænd den igen. Kør derefter til ladestationen. Skub om nødvendigt maskinen til ladestationen i slukket tilstand. Oplad batteriet. VANDGENNEMSTROEM.FEJL Den elektriske vandventil er defekt. Kontakt kundeservice. DRIVMOTOR OVERL. Køremotorens strømforbrug er for højt. Kontroller køremotoren for fremmedlegemer. Vælg en vej med lav stigning. Sluk for maskinen, vent et øjeblik, tænd for maskinen igen. DRIVMOTOR BLOK. Køremotoren er blokeret. Kontroller køremotoren for fremmedlegemer. Løft hvert enkelt drivhjul op og kontroller, om det kan drejes. (1) (2) (3) (4) (5) Årsag Afhjælpning Rød - - - - Batteriet er for varmt. Lad batteriet køle af. Rød - - - Grøn Batteristyringssystemet er for varmt. Lad batteriet køle af. Rød - - Grøn - Batteriet er for koldt til opladning. Flyt maskinen hen til et varmere sted, og vent, indtil batteriet er varmet op. Rød - - Grøn Grøn Strømforbruget er for højt ved opladning. Tag netstikket til ladeaggregatet ud af stikkontakten. Vent 10 sekunder. Sæt stikket i igen. Hvis fejlen vises igen, skal ladeaggregatet udskiftes. Maskinens strømforbrug er for højt. Sluk maskinen. Søg efter fejlen i maskinen, hvis fejlen opstår igen efter gen- start. Rød - Grøn - Grøn Kortslutning. Kontrollér alle batteritilslutninger. Rød - Grøn Grøn - For lav cellespænding ved afladning. Oplad batteriet. Rød - Grøn Grøn Grøn For høj cellespænding ved opladning. Aflad batteriet til 20 % restkapacitet. Lad derefter batteriet op. Rød Grøn - - Grøn Batterispændingen er for lav. Oplad batteriet. Rød Grøn - Grøn - Opladningsfejl. Tag netstikket til ladeaggregatet ud af stikkontakten. Vent 10 sekunder. Sæt stikket i igen. Hvis fejlen vises igen, skal ladeaggregatet udskiftes. Rød Grøn - Grøn Grøn Rød Grøn Grøn - - Batteriet er for koldt til strømudgang. Flyt maskinen hen til et varmere sted, og vent, indtil batteriet er varmet op. Rød Grøn Grøn Grøn - Fejl i strømudgang. Sluk maskinen. Ring til kundeservice, hvis fejlen fortsætter.Dansk 107 Tilbehør Tilbehør rengøringshoved med børstevalser A: Emballageenhed, B: Antal krævet af maskinen Tilbehør rengøringshoved med skivebørste A: Emballageenhed, B: Antal krævet af maskinen Tilbehør sugebjælke A: Emballageenhed, B: Antal krævet af maskinen Tekniske data Betegnelse Delnr. Beskrivelse A B Børstevalse, rød (middel, standard) 4.035-184.0 Rød standardvalsebørste til vedligeholdelsesrengøring. 1 2 Børstevalse, hvid (blød) 4.762-409.0 Hvid valsebørste til rengøring af følsomme gulvbelægninger. 1 2 Børstevalse, orange (høj/lav) 4.762-410.0 Orange valsebørste med høj-lav struktur til særlig effektiv rengøring af strukturgulv- belægninger.

Børstevalse, grøn (hård) 4.762-411.0 Grøn, slibende valsebørste til grundrengøring og til fjernelse af stærkt hæftende snavs. 1 2 Børstevalse, sort (meget hård) 4.762-412.0 Sort, særligt slibende valsebørste til grundrengøring af robuste gulvbelægninger med sær- ligt stærkt hæftende snavs.

Mikrofiberrulle 4.114-010.0 Ideel til fliser af fint stentøj. Mikrofibervalse til pålidelig og skånsom fjernelse af gråt slør. 1 2 Pudevalseaksel 4.762-415.0 Pudevalseaksel af aluminium til montering af valsepuder eller mikrofibervalser. 1 2 Valsepad, gul (blød) 6.369-732.0 Gul valsepude til rengøring og polering af gulvbelægninger uden struktur. 20 40 Valsepad, rød (middel) 6.369-734.0 Rød standardvalsepude til vedligeholdelsesrengøring af gulvbelægninger uden struktur.

Valsepad, grøn (hård) 6.369-733.0 Grøn, slibende valsepude til grundrengøring og til fjernelse af stærkt hæftende snavs på gulvbelægninger uden struktur.

Betegnelse Delnr. Beskrivelse A B D 51 D 60 D 51 D 60 Skivebørste, natur (blød) 4.905-027.0 4.905-016.0 Naturfarvet, blød skivebørste til rengøring og polering af strukturgulvbe- lægninger.

Skivebørste, hvid 4.905-028.0 4.905-015.0 Hvid, blød skivebørste til skånsom rengøring af følsomme gulvbelægninger. 1 1 2 Skivebørste, rød (middel, standard) 4.905-026.0 4.905-014.0 Rød standardskivebørste til regelmæssig vedligeholdelsesrengøring. 1 1 2 Skivebørste, sort (hård) 4.905-029.0 4.905-017.0 Sort, meget slibende skivebørste til grundrengøring af robuste gulvbelæg- ninger med særligt stærkt hæftende snavs.

Diamantpad fin, grøn 6.371-240.0 6.371-233.0 Grøn, fin diamantskivepude til polering af gulvbelægninger, der kan pole- res. Muliggør højglansoverflader og kan også bruges til krystallisering.

Diamantpad grov, hvid 6.371-260.0 6.371-246.0 Hvid, grov diamantskivepude til hårde gulvbelægninger. Fjerner små ridser og skaber et rent, jævnt mat grundlag for yderligere behandling med gul diamantskivepude.

Diamantpad, medium, gul 6.371-261.0 6.371-247.0 Gul diamantskivepude til udbedring og pleje af hårde gulvbelægninger. For en silkeblød mat overflade, der kan poleres yderligere med den grønne diamantskivepude.

Pad-drivskive 4.762-593.0 4.762-445.0 Nødvendig til brug af melaminpuder, men også anvendelig til normale pu- der. Pudekøreplade med ekstra mange kroge til at holde puder. Ekstra stærk fastholdelse af puden på pudekørepladen i rengøringshovedet D 51.

Betegnelse Delnr. Beskrivelse A B Sugelæbesæt, Linatex 4.400-011.0 Stærkt sugelæbesæt Linatex® til parabolske sugebjælker med en bredde på 850 mm. Par 1 par Sugelæbesæt, PU 4.400-005.0 Slidstærk, oliebestandig sugelæbe af polyuretan. Par 1 par D 51 D 60 R 55 Generelt Kørehastighed (maks.) km/h 6 6 6 Teoretisk fladekapacitet m

) 3,2 (32) 2,5 (25) 6,3 (63)108 Dansk Der tages forbehold for tekniske ændringer. Garanti I det enkelte lande gælder de garantibetingelser, der er fastsat af vore salgsselskab. Eventuelle fejl ved maski- nen udbedres gratis inden for garantien, såfremt fejlen kan tilskrives en materiale- eller produktionsfejl. Hvis du ønsker at gøre garantien gældende, bedes du henven- de dig til din forhandler eller nærmeste kundeser- vicecenter medbringende kvittering for købet. (Se adressen på bagsiden) EU-overensstemmelseserklæring Hermed erklærer vi, at nedenstående maskine på grund af sin udformning og konstruktion i den udførelse, i hvil- ken den sælges af os, overholder EU-direktivernes re- levante, grundlæggende sikkerheds- og sundhedsmæssige krav. Hvis maskinen ændres uden aftale med os, mister denne attest sin gyldighed. Produkt: Gulvrenser Type: 1.533-xxx Relevante EU-direktiver 2006/42/EF (+2009/127/EF) 2014/30/EU 2014/53/EU (TCU) Anvendte harmoniserede standarder EN 60335-1 EN 60335-2-29 EN 60335-2-72 EN 62311: 2008 EN 55012: 2007 + A1: 2009 EN 61000-6-3: 2007 + A1:2011
