BRUGSANVISNING B 260 RI Bp Kärcher

1. Tryck på kontakten ”Sidoborsthjul på/av”.

Sidoborsthjulet aktiveras/avaktiveras.

2. Tryck på kontakten ”Sidoborsthjul in/ut”.

offset på 35-40 mm. Bild T 1 Mutter

16. Klem de vedlagte tilkoblingsledningene på de ledige

22. Legg på setekonsollen.

23. Skru på hengslene til setekonsollen.

4. Koble laderen til strømnettet og slå den på.

2. Koble batterikabelen fra ladekabelen og koble den

Du skal høre at bremsen går i lås. Går ikke parkeringsbremsen i lås, må du sette maski- nen ut av drift, sikre den så den ikke kan trille ukontrol- lert bort, og ringe kundeservice. Kontroller fotbremsen FARE En defekt fotbrems kan føre til fare for ulykker! Maskinen kan trille ukontrollert hvis fotbremsen ikke fungerer som den skal. Før hver bruk må du kontrollere funksjonen til fotbrem- sen.

3. Vri på infoknappen til ønsket parameter vises.

8. Skyll spillvannstanken med spraydysen.

9. Hekt spraydysen på holderen.

3. Sikre maskinen så den ikke kan trille bort.

Denne menyen viser samlet antall driftstimer og dagtelleren. Slette dagteller:

3. Vri på infoknappen til ønsket tilbehør er markert.

7. Når alle ønskede parametere er endret, vrir du in-

5. Vri på infoknappen til ønsket parameter utheves.

7. Monter strammebåndet.

6. Ta ut børstevalsen.

11. Lukk sidedøren til avstrykerbladet.

1. Skifte børste (se Skifte børste).

3. Sett på den nye børsten.

3. Legg det nye avstrykerbladet på holdeplaten.

3. Legg en stoppekloss under maskinen så den ikke

med en avstiver på 35-40 mm. Figur T 1 Mutter

8. Skift ut tetningslisten hvis den er slitt.

3. Skyv på den nye sidebørsten.

4. Belast førersetet fullstendig.

6. Kontroller at sugeslangen er tett, skift ut om nødvendig.

7. Kontroller børstene med hensyn til slitasje, skift ut om nødvendig.

2. Kontroller om et fremmedlegeme blokkerer børsten, fjern eventuelt fremmedlegemet.

3. Kontroller tetningskragen på sugeviften.

Undertegnede handler på vegne av og med fullmakt fra styret. Dokumentasjonsfullmektig: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tlf.: [phone] Faks: [phone] Winnenden, 2021/03/01 Indhold Generelle henvisninger Læs den originale driftsvejledning og de vedlagte sikkerhedshenvisninger inden maskinen tages i brug første gang. Bet- jen maskinen i overensstemmelse hermed. Opbevar begge hæfter til senere brug eller til kommen- de brugere. Funktion Denne skuresugemaskine anvendes til vådrengøring eller til polering af plane gulve. Ved versionen Combo opsamles løst snavs af en fe- jeanordning før rengøringen. Du kan tilpasse maskinen til den pågældende rengø- ringsopgave ved at indstille vandmængden, børstetryk- ket, børsternes omdrejningshastighed, mængden af rengøringsmiddel samt kørehastigheden. En arbejdsbredde på hhv. 1000 mm eller 1200 mm og en kapacitet for rent- og snavsevandstanken på 260 l muliggør effektiv rengøring og lang driftstid. Maskinen har en køretransmission, køremotoren drives af et traktionsbatteri. Batterierne kan oplades med en oplader fra en 230-V stikkontakt. Batteriet og opladeren er inkluderet i pakkeversionerne. Obs I overensstemmelse med den pågældende rengørings- opgave kan maskinen udstyres med forskelligt tilbehør. Spørg efter vores katalog, eller besøg os på internettet under www.kaercher.com. Bestemmelsesmæssig anvendelse Denne maskine er velegnet til erhvervsmæssig og indu- striel brug, f.eks. logistikhaller, fabrikker, industrianlæg, parkeringshuse, messer og detailhandel. Anvend ude- lukkende denne maskine i henhold til angivelserne i denne driftsvejledning. ● Maskinen må kun anvendes til rengøring af fugtresi- stente og poleringsresistente gulve. ● Maskinen er udviklet til rengøring af gulve indendørs eller under overdækkede flader. I forbindelse med andre anvendelsesfunktioner skal anvendelsen af alternative børster eller anvendelsen af fejeanord- ningen afprøves. ● Driftstemperaturområdet er mellem +5 °C og +40 °C. ● Maskinen er ikke egnet til rengøring af frosne gulve (f.eks. i kølehuse). ● Combo-version: Maskinen må kun bevæges over trin på op til 2 cm. ● Maskinen må ikke anvendes uden trævlesi i snavse- vandstanken. ● Maskinen er ikke beregnet til rengøring af offentlige gader og veje. ● Maskinen må ikke anvendes på trykfølsomme gul- ve. Tag højde for den tilladte overfladebelastning på gulvet. Overfladebelastningen forårsaget af maski- nen er anført i de Tekniske data. ● Maskinen må kun udstyres med originalt tilbehør og originale reservedele. ● Maskinen er ikke egnet til anvendelse i omgivelser med eksplosionsfare. ● Der må ikke opsuges brandfarlige gasser, ufortyn- dede syrer eller opløsningsmidler med maskinen. Dette omfatter benzin, fortyndere eller fyringsolie, som kan danne eksplosive blandinger ved turbulens med sugeluften. Endvidere acetone, ufortyndede syrer eller opløsningsmidler, da de angriber de ma- terialer, der anvendes i maskinen. Miljøbeskyttelse Emballagematerialerne kan genbruges. Sørg for at bortskaffe emballage miljømæssigt korrekt. Elektriske og elektroniske maskiner indeholder værdifulde materialer, der kan genbruges, og ofte dele, såsom batterier, genopladelige batterier el- ler olie, der ved forkert håndtering eller forkert bortskaffelse kan udgøre en fare for menneskers sund- hed og for miljøet. Disse dele er imidlertid nødvendige for at sikre en korrekt drift af maskinen. Maskiner, der er mærket med dette symbol, må ikke bortskaffes sammen med husholdningsaffaldet. Henvisninger til indholdsstoffer (REACH) Aktuelle oplysninger om indholdsstoffer findes på: www.kaercher.de/REACH Garanti I det enkelte lande gælder de garantibetingelser, der er fastsat af vore salgsselskab. Eventuelle fejl ved maski- nen udbedres gratis inden for garantien, såfremt fejlen kan tilskrives en materiale- eller produktionsfejl. Hvis du ønsker at gøre garantien gældende, bedes du henven- de dig til din forhandler eller nærmeste kundeser- vicecenter medbringende kvittering for købet. (Se adressen på bagsiden) Tilbehør og reservedele Anvend kun originaltilbehør og -reservedele. De er en garanti for en sikker og fejlfri drift af maskinen. Informationer om tilbehør og reservedele findes på www.kaercher.com. Leveringsomfang Kontroller ved udpakningen, om indholdet er komplet. Kontakt venligst forhandleren, hvis der mangler tilbehør eller ved transportskader. Sikkerhedsforskrifter Før du benytter denne maskine første gang, skal du læ- se og overholde denne driftsvejledning og den medføl- gende brochure, sikkerhedsanvisninger for børsterengøringsmaskiner, nr. 5.956-251.0 og følge dem. Maskinen er tilladt til drift på flader med en begrænset stigning (se kapitlet “Tekniske data”). 몇 ADVARSEL Maskinen kan vælte Risiko for tilskadekomst Brug kun maskinen på overflader, der ikke overskrider den tilladte hældning (se kapitel "Tekniske data"). 몇 ADVARSEL Fare for ulykker på grund af forkert betjening Personer kan blive kvæstet. Brugeren skal instrueres passende i at bruge denne maskine. Maskinen må kun være anvendes, når kappen og alle dæksler er lukkede. Sikkerhedsanordninger 몇 FORSIGTIG Manglende eller ændrede sikkerhedsanordninger! Sikkerhedsanordninger fungerer som din beskyttelse. Omgå, fjern eller deaktivér ikke sikkerhedsanordninger. Sikkerhedsafbryder For en øjeblikkelig ud-af-brugtagning af alle funktioner: Sæt sikkerhedsafbryderen på "0". ● Maskinen bremser hårdt, når sikkerhedsafbryderen slukkes. ● Sikkerhedsafbryderen fungerer direkte på alle ma- skinfunktioner Sædekontakt Hvis operatøren forlader sædet under arbejdet eller un- der kørslen, slukker sædekontakten motoren efter en kort forsinkelse. Symboler advarsler Overhold følgende advarsler ved omgang med batteri- er: Beskyttelsesklasse IPX3 IPX3 IPX3 IPX3 IPX3 IPX3 Sideskrubbdekk Effekt W 260 260 260 260 260 260 Kontakttrykk kg 9,7 9,7 9,7 9,7 9,7 9,7 Kontakttrykk N/mm

• 0,00239 0,00239 0,00239 0,00239 0,00239 0,00239 B 260 RI (R100) B 260 RI Combo (R100) B 260 RI (R 120) B 260 RI Combo (R 120) B 260 RI (D100) B 260 RI Combo (D100) Generelle henvisninger p. 119

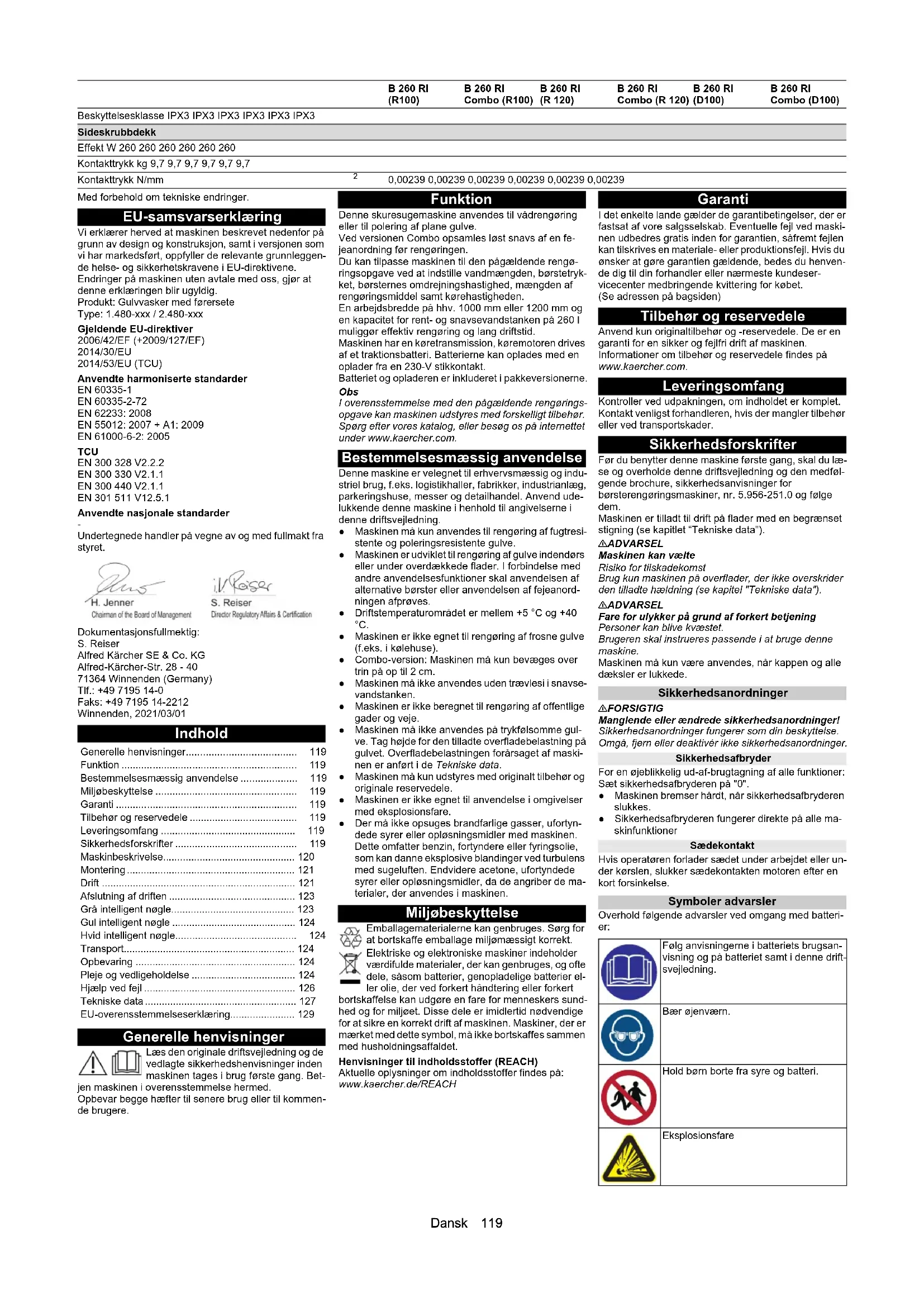

• Funktion p. 119
• Bestemmelsesmæssig anvendelse p. 119
• Miljøbeskyttelse p. 119
• Garanti p. 119
• Tilbehør og reservedele p. 119
• Leveringsomfang p. 119
• Sikkerhedsforskrifter p. 119
• Maskinbeskrivelse p. 120
• Montering p. 121
• Drift p. 121
• Afslutning af driften p. 123
• Grå intelligent nøgle p. 123
• Gul intelligent nøgle p. 124
• Hvid intelligent nøgle p. 124
• Transport p. 124
• Opbevaring p. 124
• Pleje og vedligeholdelse p. 124
• Hjælp ved fejl p. 126
• Tekniske data p. 127
• EU-overensstemmelseserklæring Følg anvisningerne i batteriets brugsan- visning og på batteriet samt i denne drift- svejledning. Bær øjenværn. Hold børn borte fra syre og batteri. Eksplosionsfare120 Dansk FARE Fare på grund af eksplosion Fare for tilskadekomst og beskadigelse Anbring ikke værktøj eller lignende på batteriet, dvs. på endepolerne og celleforbindelserne. FARE Fare for tilskadekomst! Sår må aldrig komme i kontakt med bly. Rengør altid hænder efter arbejde på batterier. Symboler på oplader FARE Brandfare Ved tilslutning til en stikdåse eller en elektrisk kontakt mellem stik og stikdåse kan opladerens stik og den an- vendte stikdåse blive meget varm. Kontrollér, om stikdåsen er godkendt til strøm på 16 A og er i teknisk fejlfri stand, før netstikket isættes. Kontrollér netstikket for renhed og ordentlig stand. 몇 FORSIGTIG Maskinen må ikke anvendes sammen med andre ma- skiner ved hjælp af forlængerledninger og stikdåser med flere stik. Maskinbeskrivelse Oversigt over maskine front Figur B 1 Rat 2 Automatisk påfyldning af rentvandstank 3 Hjelm fejeanordning foran*** 4 Sidekoste* 5 Køremotor 6 Holder afstrygningsliste 7 Afstrygningsliste 8 Sugebjælke p. 129

• Ekstraudstyr *** Kun version Combo Oversigt over maskine bagved Figur A 1 Beskyttelsestag* 2 Roterende advarselslampe* 3 Spotlight blå bagved/foran* 4 Sugelanse til rengøringsmiddeldosering DOSE* 5 Dæksel spildevandstank 6 Aftapningsslange rent vand 7 Aftømningsslange spildevand 8 Manuel tankrengøring - sprøjtepistol 9 Sugeslange 10 Kollisionsbeskyttelse sugebjælke* 11 Inspektionsåbning snavsevandstank 12 Snavsbeholder*** 13 Låg til rent vand 14 Betjeningspult

• Ekstraudstyr *** Kun version Combo Oversigt over maskine sæde Figur C 1 Rengøringsmiddelkar til rengøringsmiddeldosering DOSE* 2 Sæde 3 Styreknop 4 Håndtag vægtjustering 5 Håndtag sædelængdejustering

Maskinen er slukket. 2 Transportkørsel Kør til brugsstedet. 3 Eco-program Foretag en vådrengøring af gulvet (med reduceret vandmængde og reduceret børstehastighed), og opsug spildevand (med reduceret sugekapacitet). 4 Skuresugning Foretag en vådrengøring af gulvet, og opsug spilde- vand. 5 Forøget børstemodtryk Foretag vådrengøring af gulvet (med forøget bør- stetryk og forøget vandmængde), og opsug snav- sevandet. 6 Skuring/placering uden opsugning Foretag en vådrengøring, og lad rengøringsmidlet virke. 7 Sugning Opsug smudsvæsken. 8 Polering Polér gulvet med en høj børstehastighed uden at påføre væske. Symboler på maskinen

• Ekstraudstyr Piktogrammer på displayet Ild, gnister, åbent lys og rygning forbudt. Fare for ætsninger Førstehjælp. Advarselsanvisning Bortskaffelse Bortskaf ikke brugte batterier sammen med almindeligt affald. Aftømning rent vand Aftømning snavset vand Frisk vand Automatisk påfyldning af rentvandstank Fjernelse af kurv til groft snavs Fastsurringspunkt Batteri opladet Batteri afladet Bremse er aktiveret Forfejeværk er aktiveret Vand er slået fra Rengøringsmiddel er aktiveret Rengøringsmiddel er tomt Rent vand 100 % Rent vand 0%Dansk 121 Montering Batterier Anbefalede batterier, opladere

• Batteriopladningsrummets min. volumen ** Min. luftstrøm mellem batteriopladningsrum og omgi- velse Batterier og opladere fås hos specialforhandlere. Maksimale batterimål Når vådcellebatterierne sættes i, skal følgende overhol- des: ● De maksimale batterimål skal overholdes. ● Når vådcellebatterier skal oplades, skal sædet vip- pes op. ● Ved opladning af vådcellebatterier skal batteripro- ducentens forskrifter overholdes. Anvendelse og tilslutning af batterier I forbindelse med Bp-versionen er batterierne allerede monteret. Hvis du ikke har modtaget en Bp-version, er batterierne blevet eftermonteret hos den lokale afdeling eller hos din forhandler. Dette kan gøres til din fordel på grund af tilgængelighed, tid, omkostninger, import, ser- vice, transport eller lignende årsager. BEMÆRK Fare for beskadigelse af styreelektroniken! Styringselektronikken kan blive ødelagt, hvis batteritil- slutningernes poler byttes om. Vær opmærksom på den korrekte polaritet ved tilslut- ning af batterierne.

3. Fjern sædets stopskrue.

4. Træk stikket til sædekontakten af, og skub det tilba-

ge gennem åbningen. Figur AO 1 Stik til sædekontakt

5. Lås sædet op og tag det af oppefra.

6. Afmontér sædekontaktstikket fra holderen.

7. Skub støtten til sædekonsollen ud, og luk sædekon-

8. Skru hængslerne på sædekonsollen af.

13. Afmontér rentvandstanken i højre side.

14. Afmontér batterirummets sideplade i højre side.

15. Sæt batteriet i. Batteriforbindelser forrest i kørsels-

16. Sæt de vedlagte tilslutningskabler på de ledige bat-

teripoler (+) og (-). Før kablet på en sådan måde, at det ikke kan komme i klemme ved sædet.

17. Ved variant Fleet: Montér kablerne.

18. Montér batterirummets sideplade i højre side.

19. Montér rentvandstanken i højre side.

20. Sæt batteridækslet på.

21. Sæt batteristikket i.

22. Anbring sædekonsollen.

23. Skru hængslerne på sædekonsollen.

24. Åbn sædekonsollen og hæng sædekonsollens støt-

25. Montér stikket til sædekontakten i holderen.

27. Sæt stikket til sædekontakten i.

28. Montér stopskruen til sædet.

몇 ADVARSEL Livsfare på grund af brand eller eksplosion ved dy- bafladede batterier! Hvis dybafladede batterier oplades forkert, kan der op- stå en brand. Tag ikke maskinen i drift, hvis batteriet er dybafladet. Sørg for idrifttagningen af systemet for, at batteriet er opladet. Opladning af batteri Obs Maskinen har en dybdeafladningsbeskyttelse, dvs. hvis den mindst tilladte batteriladestand nås, kan maskinen kun køres. I displayet vises "Batteri afladet - oplad ven- ligst". Hvis du bruger andre batterier (f.eks. fra andre produ- center), skal dybdeafladningsbeskyttelsen for det på- gældende batteri indstilles på ny af Kärcher kundeservice. FARE Livsfare på grund af elektrisk stød! Hvis opladeren bruges forkert, er der risiko for elektrisk stød Overhold netspændingen og sikringen på maskinens ty- peskilt. Anvend kun ladeaggregatet i tørre rum med tilstrække- lig udluftning. Eksplosionsfare ved opladning af batteri! Der opstår brændbare gasser, når batteriet oplades Oplad kun batterierne i et egnet rum. Rummet skal have et minimumvolumen, der afhænger af batteritypen, og en luftudskiftning med en minimal luftstrøm (se "Anbefa- lede batterier"). Oplad kun vådcellebatterier, når sædet er vippet op. Obs Opladningstiden er i gennemsnit ca. 10-12 timer timer. De anbefalede opladere (passende til de isatte batteri- er) er reguleret elektronisk og afslutter selv opladnin- gen. Maskinen kan ikke anvendes under opladningen.

1. Kør maskinen direkte til ladeaggregatet, undgå i den

4. Tilslut opladeren til stikkontakten, og tænd for den.

1. Sluk for opladeren, og tag stikket ud af stikkontak-

skinen. Obs Anbring ladekablet i batterirummet på en sådan måde, at det ikke kan komme i klemme. Vedligeholdelseslette batterier (vådbatterier) FARE Efterfyldning af vand i batteriets afladede tilstand Risiko for ætsning på grund af udløbende syre, ødelæg- gelse af tøj Anvend en beskyttelsesbrille, beskyttelsesdragt og be- skyttelseshandsker ved omgang med batterisyre. Overhold forskrifterne. Skyl straks eventuelle syrestænk på huden eller tøjet uden med rigeligt vand. BEMÆRK Anvendelse af vand med tilsætningsmidler Defekte batterier, tab af garantikravet Anvend kun destilleret eller afsaltet vand til efterfyldning af batterierne (EN 50272-T3). Anvend ikke fremmede tilsætningsmidler, såkaldte for- bedringsmidler, da garantien ellers bortfalder.

1. Tilsæt destilleret vand en time før afslutningen af op-

ladningen. Overhold i den forbindelse det rigtige sy- reniveau i overensstemmelse med mærkningen på batteriet. Ved afslutningen af opladningen skal alle celler gas- se.

2. Fjern spildt vand. Gå i den forbindelse frem som be-

skrevet i kapitlet Pleje og vedligeholdelse i afsnittet "Rengøring af batterier". Batteriindikator Batteriernes ladetilstand vises i displayet på betjenings- pulten. ● Bjælkens længde viser batteriets ladetilstand. Udpakning Obs Stil sikkerhedsafbryderen på "0" for øjeblikkeligt at standse alle funktioner.

1. Fjern emballagefolien.

2. Fjern spændebåndet.

3. Skru opkørselsbrædderne og firkanttømmeret af

pallen. Figur H 1 Firkanttømmer 2 Nedkørselsbræt 3 Klods

4. Anbring firkanttømmeret foran pallen.

5. Anbring nedkørselsbrædderne på firkanttømmeret.

6. Skru nedkørselsbrædderne på.

8. Fjern trælisterne foran hjulene.

Figur I 1 Firkanttømmer 2 Nedkørselsbræt 3 Klods

9. Skub maskinen ned fra pallen.

Skub maskinen ned fra pallen Obs Montér først sugebjælken, når maskinen er læsset af.

1. Løsn parkeringsbremsen med håndtaget (se kapit-

let Skubning af maskinen).

2. En person skal sidde på sædet og træde på brem-

sepedalen, hvis der opstår fare, når maskinen skub- bes.

3. Skub maskinen fra pallen og ned ad rampen.

4. Aktivér parkeringsbremsen med håndtaget.

Kørsel ned fra pallen For at køre af pallen skal du montere og oplade batteri- erne. Obs Montér først sugebjælken, når maskinen er læsset af.

1. Sæt den intelligente nøgle i betjeningspulten.

2. Start maskinen via Easy-Operation-kontakten.

3. Indstil programkontakten på transportkørsel.

4. Stil kørselsretningskontakten på fremad.

5. Træd på gaspedalen.

6. Kør langsomt maskinen ned fra pallen.

7. Stands maskinen via Easy-Operation-kontakten.

Montering af børster BD-version Skivebørsterne skal monteres inden første ibrugtagning (se kapitlet Vedligeholdelsesarbejde). BR-version Børsterne er monteret. Montering af sugebjælken

1. Sving begge svingarme op.

Figur M 1 Sugeslange 2 Sugebjælkeophæng 3 Klemhåndtag 4 Sugebjælke 5 Sugeliste med spændebånd

2. Sæt sugebjælken ind i sugebjælkeophængningen.

3. Sving begge spændearme ned.

Drift FARE Nedfaldende genstande Risiko for tilskadekomst Anvend ikke maskinen uden beskyttelsestag mod ned- faldende genstande i områder, hvor der er mulighed for, at betjeningspersonalet kan blive ramt af nedfaldende genstande. BEMÆRK Faresituation under driften Risiko for tilskadekomst Sæt sikkerhedsafbryderen på "0” ved fare. Tilkobling af maskinen

1. Tag plads på førersædet.

2. Sæt den intelligente nøgle i.

3. Sæt sikkerhedsafbryderen på "1".

4. Drej programafbryderen til den ønskede funktion.

5. Hvis en af nedenstående visninger vises på display-

et, skal du tage foden af kørepedalen, sætte sikker- hedsafbryderen på "0" og udføre det nødvendige vedligeholdelsesarbejde.

6. Tryk på info-knappen.

Bestillingsnr. Batteridæksel 2.815-108.0 Oplader 4.035-191.0 Volumen (m3)* 71,78 Luftstrøm (m3/h)** 27,71 Længde Bredde Højde 842 627 mm 537 mm Display Aktivitet Vedligeholdelse sugebjælke Rengør sugebjælken. Vedligeholdelse børstehoved Kontroller børsterne for slid, og rengør dem. Vedligeholdelse sugelæbe Kontroller sugelæberne for slid og indstilling. Vedligeholdelsee turbinesi Rengør turbinens beskyttelsessi. Vedligeholdelse rent vand Filter Rengør filteret for rent vand.122 Dansk

7. Nulstil tælleren for den tilsvarende vedligeholdelse

(se "Grå intelligent nøgle/nulstilling af vedligeholdel- sestæller"). Obs Hvis tælleren ikke nulstilles, vises vedligeholdelsesdis- playet igen, hver gang maskinen tændes. Kontrol af parkeringsbremsen FARE Livsfare på grund af defekt parkeringsbremse! Maskinen kan rulle ukontrolleret, hvis parkeringsbrem- sen ikke fungerer korrekt. Kontroller før hver drift parkeringsbremsens funktion på vandret plan.

2. Stil kørselsretningskontakten på "fremad”.

3. Indstil programkontakten på transportkørsel.

4. Tryk en smule på gaspedalen.

Bremsen skal låses hørbart op. Maskinen skal be- gynde at rulle lidt på det vandrette niveau.

Du skal kunne høre bremsen blive aktiveret. Låser parkeringsbremsen ikke, skal du tage maskinen ud af drift, sørge for at sikre den mod at rulle ukontrolle- ret og kontakte kundeservice. Kontrol af fodbremse FARE Risiko for ulykke på grund af defekt fodbremse! Maskinen kan rulle ukontrolleret, hvis fodbremsen ikke fungerer korrekt. Kontrollér fodbremsens funktion inden brug.

2. Stil kørselsretningskontakten på "fremad”.

3. Indstil programkontakten på transportkørsel.

4. Træd på gaspedalen.

5. Fjern foden fra gaspedalen og aktivér fodbremsen

under kørslen. Du skal kunne mærke maskinens fart blive reduce- ret. Hvis dette ikke er tilfældet, skal du tage maskinen ud af drift og ringe til kundeservice. Kørsel FARE Manglende bremsevirkning Fare for ulykker Kontroller altid parkeringsbremsens funktion, før du bru- ger maskinen. Brug aldrig maskinen, hvis parkerings- bremsen ikke fungerer. FARE Manglende bremseeffekt under drift Hvis maskinen ikke længere har nogen bremseeffekt under driften, skal du gøre som følger: Hvis maskinen ikke standser på en skråning med en hældning på mere end 2 %, når du slipper gaspedalen, må du af sikkerhedsmæssige årsager kun sætte sikker- hedsafbryderen i position "0", hvis du har kontrolleret parkeringsbremsen for korrekt mekanisk funktion, inden du har taget maskinen i brug. Når maskinen er standset, skal du tage maskinen ud af drift og ringe til kundeservice. Vær opmærksom på vedligeholdelsesvejledningen til bremserne. FARE Skødesløs kørsel Fare for at vælte Kør kun op ad stigninger på maksimalt 15 % (version RI) og 10 % (version RI Combo) i kørselsretningen. På tværs af kørselsretningen maksimalt 15 %. Vend ikke på stigninger eller fald. Kør langsomt i kurver og på vådt gulv. Kør kun denne maskine på fast undergrund. Fejeanordning, der svinger ud, på Combo-version Øget risiko for ulykker Vær ekstra forsigtig, når du bakker. Husk, at fejeanordningen svinger ud, når du drejer ma- skinen. Obs Kørselsretningen kan ændres under kørslen. På den måde kan meget stumpe steder poleres ved f.eks. at køre frem og tilbage flere gange.

3. Indstil programvælgeren på "transportkørsel".

4. Indstil kørselsretningen med kørselsretningskontak-

ten på betjeningspulten.

5. Bestem kørehastigheden ved at trykke på kørepe-

Maskinen stopper. Ved overbelastning standses motoren. Der vises en fejl- meddelelse på displayet. Ved overophedning af styrin- gen standses det pågældende aggregat.

7. Lad maskinen køle af i mindst 15 minutter.

8. Sæt programvælgeren på "0", vent et øjeblik og ind-

stil det ønskede program. Indstilling af førersæde Figur J 1 3-trins vægtjustering 60-120 kg 2 Hældningsindstilling af ryglæn 3° fremad og 13° bagud 3 Justering af sædelængde

1. Betjen håndtaget for at justere sædet.

2. Indstil sædet i den ønskede position.

3. Slip håndtaget til sædejustering.

3. Spænd vingemøtrikkerne.

Kontrol af trævlesi BEMÆRK Skader på sugeturbiner! Hvis maskinen anvendes uden trævlesi, kan sugeturbi- nen blive beskadiget. Anvend ikke maskinen uden trævlesi.

1. Inden du tager maskinen i brug, skal trævlesien kon-

trolleres for følgende: Er det monteret? Er det i brugbar stand? Er det monteret korrekt? Figur AL 1 Trævlesi

2. Udskift trævlesien, hvis den er beskadiget.

Skubning af maskinen

1. Løsn parkeringsbremsen ved at trække håndtaget

væk. Obs Håndtaget skal trækkes helt væk. FARE Fare for personskade, hvis maskinen ruller! Parkeringsbremsen kan kun løsnes i en bøjet tilstand og med et ophold i farezonen. Brug en genstand til at holde håndtaget i permanent trukket tilstand og gå straks væk fra fareområdet, når parkeringsbremsen løsnes. Figur AK 1 Parkeringsbremsehåndtag

3. Aktivér parkeringsbremsen igen ved at slippe hånd-

taget. Påfyldning af rent vand Påfyldning af rent vand

1. Åbn rentvandstankens dæksel.

2. Fastgør rentvandsslangen med klemmen.

3. Påfyld rent vand (maksimalt 60 °C) op til ca. 5 cm

under påfyldningstragten. Obs Inden du bruger maskinen første gang, skal du fylde rentvandstanken helt op for at udlufte vandrørsystemet.

4. Luk rentvandstankens dæksel.

Rent vand med automatisk påfyldning af rentvandstank (tilvalg) Obs Vi anbefaler, at du bruger en slange med en Aquastop- kobling på maskinsiden. Dette minimerer vandtabet, når koblingen adskilles efter påfyldningen.

2. Åbn for vandtilløbet (maks. 60 °C, maks. 10 bar).

3. Overvåg påfyldningen, det automatiske påfyld-

ningssystem afbryder vandtilløbet, når rent- vandstanken er fuld.

4. Luk vandtilløbet.

5. Fjern vandslangen.

Påfyldning af rengøringsmiddel Henvisninger vedrørende rengøringsmidler 몇 ADVARSEL Uegnede rengøringsmidler Sundhedsfare, beskadigelse af maskinen Anvend kun anbefalede rengøringsmidler. For andre rengøringsmidler har ejeren øget risiko med hensyn til driftssikkerhed og fare for ulykker. Anvend kun rengøringsmidler, der er fri for opløsnings- midler, salt- og flussyre. Overhold sikkerhedshenvisningerne på rengøringsmid- lerne. Obs Anvend ikke kraftigt skummende rengøringsmidler. Anbefalede rengøringsmidler Påfyldning af rengøringsmiddel i rentvandstanken Obs Hæld først vand i rengøringsmiddelbeholderen, og til- sæt derefter rengøringsmidlet til tanken i den korrekte dosering. Hvis rengøringsmidlet påfyldes først, kan det føre til kraftig skumdannelse. BEMÆRK Fare for tilstopning Hvis du tilsætter rengøringsmidlet i rentvandstanken, kan rengøringsmidlet tørre ud og beskadige doserings- anordningens funktion. Efter tilsætning af rengøringsmiddel i rentvandstanken skal maskinen skylles med rent vand: Vælg et rengø- ringsprogram med vandpåføring, indstil vandmængden på den højeste værdi og indstil rengøringsmiddeldose- ringen på "0". Påfyldning af rengøringsmidler med doseringsenhed (tilvalg) En doseringsenhed tilsætter rengøringsmiddel til det re- ne vand på vej til rengøringshovedet. Obs Med doseringsenheden kan der tilsættes maksimalt 3% rengøringsmiddel. Ved højere dosering skal rengø- ringsmidlet tilsættes til rentvandstanken. BEMÆRK Fare for tilstopning Hvis du tilsætter rengøringsmidlet i rentvandstanken, kan rengøringsmidlet tørre ud og beskadige doserings- anordningens funktion. Efter tilsætning af rengøringsmiddel i rentvandstanken skal maskinen skylles med rent vand: Vælg et rengø- ringsprogram med vandpåføring, indstil vandmængden på den højeste værdi og indstil rengøringsmiddeldose- ringen på 0.

1. Anbring beholderen med rengøringsmiddel i rengø-

ringsmiddelkarret bag sædet.

2. Skru dækslet af beholderen.

3. Anbring doseringsanordningens rengøringsmid-

delsugelanse i beholderen. Obs ● Maskinen har en rentvandsindikator på displayet. Når rentvandstanken er tom, stoppes tilførslen af rengøringsmiddel. Rengøringshovedet arbejder vi- dere uden tilførsel af væske. ● Når rengøringsmiddeltanken er tom, stoppes tilførs- len ligeledes. Der vises et henvisningssymbol på displayet. Rengøringshovedet forsynes kun med rent vand. Indstilling af parametre (gul intelligent nøgle) I maskinen er parametrene til de forskellige rengørings- programmer forindstillet. Afhængigt af godkendelsen af den gule intelligente nøg- le kan individuelle parametre ændres. Ændring af parametrene opretholdes kun, indtil der væl- ges et andet rengøringsprogram med programkontak- ten. Hvis parametre skal ændres permanent, skal der bru- ges en grå intelligent nøgle til indstillingen. Indstillingen er beskrevet i afsnittet "Grå intelligent nøgle". Anvendelse Rengøringsmid- ler Vedligeholdelsesrengøring af alle vandresistente gulve CA 50 C RM 756 Vedligeholdelsesrengøring med ple- jemidler RM 746 RM 780 Vedligeholdelsesrengøring og grundrengøring af industribelægnin- ger RM 69 Vedligeholdelsesrengøring af blan- ke gulvbelægninger RM 755 Vedligeholdelsesrengøring og grundrengøring af gulve af fint sten- tøj RM 753 Vedligeholdelsesrengøring og grundrengøring af syreresistente gulvbelægninger RM 751 Rengøring og desinfektion RM 732 Grundrengøring af alkali-resistente gulvbelægninger RM 752 Grundrengøring og fjernelse af over- fladebehandlingsmidler fra alkali-føl- somme gulve RM 754Dansk 123 Obs Kun til R-rengøringshoved: Næsten alle displaytekster til parameterindstillingen er som regel selvforklarende. Hvis du har brug for mere detaljerede oplysninger om parametrene, bedes du kontakte kundeservice. ● Fine Clean: Lav børstehastighed til fjernelse af gråt slør på fint stentøj. ● Whisper Clean: Middel børstehastighed til vedlige- holdelsesrengøring med reduceret støjniveau. ● Power Clean: Høj børstehastighed til polering, kry- stallisering og fejning.

1. Sæt programafbryderen på det ønskede rengø-

3. Drej på info-knappen, indtil den ønskede parameter

Den indstillede værdi blinker.

5. Indstil den ønskede værdi ved at dreje på info-knap-

6. Bekræft den ændrede indstilling ved at trykke på in-

fo-knappen, eller vent, indtil den indstillede værdi overtages automatisk efter 10 sekunder. Indstilling af sugebjælken Sugebjælken skal kun efterjusteres i særlige tilfælde. Fabriksindstillingen er velegnet til de fleste anvendelser. Indstilling af sugebjælkens hældning Hældningen skal indstilles, så sugebjælkens sugelæber trykkes ensartet på gulvet over hele længden.

1. Stands maskine på en overflade uden en hældning.

2. Vælg programmet "Opsugning".

3. Kør maskinen et lille stykke fremad.

M 10 unbrakoskruen med gaffelnøglen.

6. Indstil skruen, så viseren i vaterpasset står mellem

M 10 unbrakoskruen med gaffelnøglen.

8. For at kontrollere den nye indstilling skal du køre

maskinen et lille stykke fremad med sugebjælken sænket i sugetilstand og holde øje med vaterpasset. Gentag eventuelt indstillingsprocessen. Fejning (kun version Combo) Fejeenheden opsamler løst snavs, inden gulvet rengø- res. 몇 ADVARSEL Bevægelige dele Risiko for tilskadekomst Bemærk, at sugeturbinen, sidekosten og filterrengørin- gen kører videre, efter at maskinen er standset. BEMÆRK Forkert brug af maskinen under fejning Risiko for beskadigelse af fejeanordningen. Undgå at feje pakkebånd, tråde eller lignende op. Kør kun over trin med en højde på maksimalt 2 cm. Fej kun tørre overflader for at forhindre tilstopning og kontaminering af støvfilteret.

1. Tænd for kontakten "Fejning".

Fejeanordningen aktiveres. Grovsnavsklap Grovsnavsklappen kan løftes for at feje større genstan- de op (indtil en højde på ca. 6 cm). FARE Risiko for personskade på grund af opfejede gen- stande! Hvis grovsnavsklappen åbnes, kan opfejede genstande slynges ud. Løft kun grovsnavsklappen, når der ikke er nogen per- soner i nærheden. Obs Når grovsnavsklappen er hævet, forringes fejeeffekten og støvopsugningen. Løft kun grovsnavsklappen, når det er nødvendigt.

1. Træd på pedalen for at løfte grovsnavsklappen.

Afslutning af fejning

1. Indstil kontakten "Fejning" på "0".

Fejeanordningen deaktiveres. Efter afslutningen af feje- funktionen rengøres støvfilteret i ca. 15 sekunder. Sideskrubbedæk (option) Sideskrubbedækket gør det lettere at arbejde tæt på kanten. Figur AS 1 Ind-/udkøring af sideskrubbedæk 2 Til-/frakobling af sideskrubbedæk

1. Tryk på kontakten "Til-/frakobling af sideskrubbe-

dæk". Sideskrubbedækket til-/frakobles.

2. Tryk på knappen "Ind-/udkøring af sideskrubbe-

dæk". Sideskrubbedækket køres ind/ud. Afslutning af driften Afslutning af rengøringen

1. Indstil programvælgeren på kørsel.

2. Kør en kort strækning videre.

Restvandet suges ud.

3. Drej programvælgeren i stilling "0".

4. Træk den intelligente nøgle ud.

5. Oplad eventuelt batteriet.

Tømning af snavsevandstank 몇 ADVARSEL Ukorrekt bortskaffelse af spildevand Miljøforurening Overhold de lokale forskrifter om behandling af spilde- vand. Obs Når snavsevandstanken er fuld, frakobles sugeturbi- nen, og displayet viser "Snavsevandstank fuld".

1. Tag aftapningsslangen til snavsevand ud af holde-

2. Sænk slangens ende ned over bortskaffelsesanord-

3. Tøm snavsevandet af ved at åbne dækslet på af-

løbsslangen. Du kan reducere vandstrømmen ved at trykke dose- ringsenheden sammen eller dreje den.

4. Tag sprøjtepistolen ud af holderen.

5. Indstil programvælgeren på transport.

7. Åbn spærreventilen på bagsiden af snavsevand-

8. Skyl snavsevandstanken med sprøjtedysen.

9. Anbring sprøjtedysen i holderen.

10. Luk dækslet på aftapningsslangen.

11. Tryk spildevandsslangen ind i holderen på maski-

12. Luk spærreventilen på bagsiden af snavsevand-

Tømning af snavsbeholder Obs Snavsbeholderen kan kun fjernes fra førersiden og fin- des kun i forbindelse med R-rengøringshoveder.

2. Vip holderen til afstrygningslisten op.

5. Indsæt snavsbeholderen.

Obs Snavsbeholderen skal gå i hak.

6. Luk holderen til afstrygningslisten.

Aftapning af rent vand BEMÆRK Rengøringsopløsning i rentvandstanken Skader på rentvandsbeholdere, ventiler og pakninger Efterlad aldrig rengøringsopløsningen i rentvandstan- ken, når arbejdet er afsluttet.

1. Tag aftapningsslangen til rent vand ud af holderen,

3. Tag dækslet på rentvandstanken af.

4. Skyl rentvandstanken med rent vand (højst 60 °C).

2. Træk den intelligente nøgle ud.

3. Fastgør maskinen mod at rulle væk.

4. Oplad eventuelt batteriet.

Grå intelligent nøgle Den grå intelligente nøgle giver opsynspersonalet udvi- dede autorisationer og indstillingsmuligheder.

1. Sæt den intelligente nøgle i.

2. Vælg den ønskede funktion ved at dreje på info-

I menuen Transportkørsel kan der foretages følgende indstillinger: ● Nulstilling af vedligeholdelsestæller ● Nulstilling af dagstæller ● Nøgleadministration ● Valg af børsteform ● Efterløbstider ● Grundindstilling ● Indstil sprog ● Kontakt menu ● Kørehastighed ● Fabriksindstilling ● Aktivering af manuel pistol til tankskylning Nulstilling af vedligeholdelsestælleren Hvis der er udført vedligeholdelsesarbejde, der vises på displayet, skal den tilsvarende vedligeholdelsestæller nulstilles.

1. Drej på info-knappen, indtil "Servicetæller" vises.

2. Tryk på info-knappen.

Tællermålingerne vises.

3. Drej på info-knappen, indtil tælleren, der skal slet-

5. Vælg "Yes" ved at dreje på info-knappen.

6. Tryk på info-knappen.

Tælleren slettes. Obs Servicetælleren kan kun nulstilles af kundeservice. Servicetælleren viser tiden indtil næste service, der skal udføres af kundeservice. Nulstilling af tælleren

1. Drej på info-knappen, indtil "tæller" vises.

Denne menu viser det samlede driftstimer og dags- tælleren. Slet dagstæller:

2. Tryk på info-knappen.

Menuen "Sletning af tæller" vises.

3. Drej info-knappen, indtil "dagstæller" fremhæves.

4. Tryk på info-knappen.

Nøgleadministration I menupunktet "Nøglemenu" indstilles autorisationerne i forbindelse med hver gul intelligent nøgle, der anven- des, og sproget på displayet til denne intelligente nøgle.

1. Sæt den grå intelligente nøgle i.

2. Drej på info-knappen, indtil menupunktet "Nøgleme-

4. Tag den grå intelligente nøgle ud, og indsæt den gu-

le intelligente nøgle, der skal personaliseres, og den hvide intelligente nøgle.

5. Vælg menupunktet, der skal ændres, ved at dreje

7. Vælg indstillingen af menupunktet ved at dreje på

8. Bekræft indstillingen ved at trykke på menupunktet.

9. Vælg det næste menupunkt, der skal ændres, ved

når alle indstillinger er blevet foretaget.

11. Tryk på info-knappen.

Autorisationerne er gemt. Displayet viser "Fortsæt nøglemenu". ● Yes: Programmer en anden intelligent nøgle ● No: Forlad nøglemenuen

12. Tryk på info-knappen.

Valg af børsteform Denne funktion er nødvendig, når du skifter rengørings- hoved.

1. Drej på info-knappen, indtil menupunktet "Børsteho-

3. Drej info-knappen, indtil den ønskede børsteform er

Menuen forlades. Styringen udfører en genstart.124 Dansk Efterløbstider

1. Drej på info-knappen, indtil menupunktet "Efterløbs-

3. Drej info-knappen, indtil den ønskede funktion er

5. Drej på info-knappen, indtil den ønskede efterløbs-

1. Drej på info-knappen, indtil menupunktet "Grundind-

3. Drej på info-knappen, indtil det ønskede tilbehør er

4. Tryk på info-knappen. for at bekræfte TIL/FRA.

5. Tryk på info-knappen for at afslutte menuen.

6. Sluk og tænd for maskinen igen for at overtage ind-

stillingen. Indstil sprog

3. Drej info-knappen, indtil det ønskede sprog er mar-

Kontakt menu Følgende funktioner til- og frakobles via "Kontakt me- nu": ● Rengøringsmiddeldosering* ● Roterende advarselslampe/spotlight* ● Sprøjtedyser sidekost* ● Sprøjtesugning ● Arbejdslygter ● Tankskylning "Kontakt menu" er tilgængelig i alle stillinger på pro- gramvælgeren på nær "OFF".

Listen over maskinens tilgængelige funktioner vi- ses.

3. Drej på info-knappen, indtil den ønskede funktion er

4. Tryk på info-knappen for at ændre kontaktstatus.

• Ekstraudstyr Indstilling af maksimal kørehastighed

1. Drej på info-knappen, indtil menupunktet "Køreha-

stighed" vises på displayet.

2. Tryk på info-knappen.

3. Drej på info-knappen, indtil den ønskede maksimale

kørehastighed er markeret.

4. Tryk på info-knappen.

Fabriksindstilling Fabriksindstillingen af alle parametre (undtagen køre- hastighed ved transportkørsel) genoprettes.

1. Drej på info-knappen, indtil menupunktet "Fabrik-

3. Drej på info-knappen, indtil "Yes" fremhæves.

4. Tryk på info-knappen.

Indstilling af parametre til rengøringsprogrammer Alle parametre til rengøringsprogrammer bibeholdes, indtil der vælges en anden indstilling eller maskinen slukkes.

1. Sæt programafbryderen på det ønskede rengø-

Den første indstillelige parameter vises.

3. Tryk på info-knappen

Den indstillede værdi blinker.

4. Indstil den ønskede værdi ved at dreje på info-knap-

5. Bekræft den ændrede indstilling ved at trykke på in-

fo-knappen, eller vent, indtil den indstillede værdi overtages automatisk efter 10 sekunder.

6. Vælg den næste parameter ved at dreje på info-

7. Drej på info-knappen, indtil menupunktet "Afslut me-

nu?" vises, når du har ændret alle de ønskede para- metre.

1. Drej på info-knappen, indtil menupunktet "Grundind-

3. Drej på info-knappen, indtil det ønskede rengørings-

5. Drej på info-knappen, indtil den ønskede parameter

Den indstillede værdi blinker.

7. Indstil den ønskede værdi ved at dreje på info-knap-

Gul intelligent nøgle Den gule intelligente nøgle autoriserer til funktioner, der er brug for ved rengøringsopgaven. I maskinen er parametrene til de forskellige rengørings- programmer forindstillet. Afhængigt af godkendelsen af den gule intelligente nøgle kan individuelle parametre ændres. Displayteksterne til parameterindstillingen er stort set selvforklarende. Parameter “FACT” (kun tilgængelig med R-rengørings- hoved): ● “Fine Clean”: Lav børstehastighed til fjernelse af gråt slør på fint stentøj. ● "Whisper Clean": Middel børstehastighed til vedlige- holdelsesrengøring med reduceret støjniveau. ● "Power Clean": Høj børstehastighed til polering, kry- stallisering og fejning. Administration af autorisationer ● Generel adgang via den intelligente nøgle ● Arbejdshastighed ● Børsteomdrejningstal ● Opsugning ● Modtryk ● Vandmængde ● Dosering af rengøringsmiddel ● RAB/Blue Spot ● Sprøjtesugning ● Tankskylning

3. Aktivér yderligere adgange, og bekræft med info-

og gemme foretagne indstillingerne. Hvid intelligent nøgle Tilslutning af en hvid intelligent nøgle låser maskinen op og frigiver den til brug med forudindstillede parametre. Hvide intelligente nøgler kan bruges på en sådan måde, at der kan oprettes en intelligent nøgle med tilpassede parametre til hver rengøringsopgave. Parametrene kan ikke ændres af operatøren og er uaf- hængige af valget af rengøringsprogrammet på pro- gramvælgeren (funktionerne "0", transport og opsugning forbliver uændrede). Ved hjælp af den grå intelligente nøgle kan følgende pa- rametre defineres for den hvide intelligente nøgle: ● Kørehastighed ● Arbejdshastighed ● Børstehastighed (kun R-rengøringshoved) ● Modtryk ● Vandmængde ● RM-dosering ● Opsugning ● Arbejdslys ● Roterende advarselslampe ● RM-dosering ON/OFF ● Forfejeværk ● Vandventil sugebjælke ● Sprog Programmering af hvid intelligent nøgle

1. Sæt den grå intelligente nøgle i.

2. Drej på info-knappen, indtil menupunktet "Nøgleme-

4. Tag den grå intelligente nøgle ud, og indsæt den hvi-

de intelligente nøgle, der skal personaliseres.

5. Vælg menupunktet, der skal ændres, ved at dreje

7. Vælg indstillingen af menupunktet ved at dreje på

8. Bekræft indstillingen ved at trykke på menupunktet.

9. Vælg det næste menupunkt, der skal ændres, ved

12. Drej på info-knappen, indtil menupunktet "Afslut me-

Betjening med hvid intelligent nøgle

1. Indsæt den hvideg intelligente nøgle.

● Funktionerne "OFF", kørsel og opsugning arbejder som normalt. ● I alle andre positioner på programvælgeren er de parametre, der er programmeret på den hvide intel- ligente nøgle, aktive. Der kan ikke længere vælges forskellige rengøringsprogrammer. Transport FARE Kørsel på stigninger Risiko for tilskadekomst Anvend kun maskinen til på- og aflæsning på stigninger op til maksimumværdien (se kapitlet "Tekniske data"). Træd altid på bremsepedalen for at sænke hastighe- den. 몇 FORSIGTIG Manglende overholdelse af vægten Fare for kvæstelser og beskadigelse Vær opmærksom på maskinens vægt ved transporten.

1. Fjern skivebørsterne fra børstehovedet, når D-ren-

gøringshovedet er monteret.

2. Sørg for at sikre maskinen mod at glide eller vælte

under transport i køretøjer i henhold til de gældende retningslinjer. Opbevaring 몇 FORSIGTIG Manglende overholdelse af vægten Fare for kvæstelser og beskadigelse Vær opmærksom på maskinens vægt vedopbevaring. BEMÆRK Frost Ødelæggelse af maskinen pga. frosset vand Tøm maskinen helt for vand. Opbevar maskinen på et frostfrit sted. Når du vælger parkeringsplads, skal du tage højde for maskinens tilladte totalvægt for ikke at forringe dens stabilitet. ● Denne maskine må kun opbevares indendørs. ● Oplad batterierne helt, inden de opbevares i længe- re tid. ● Oplad batterierne mindst én gang om måneden, mens de opbevares. Pleje og vedligeholdelse FARE Risiko for personskade på grund af maskinen! Elektrisk stød på grund af utilsigtet start af maskinen. Drej programvælgeren i stilling "0". Træk den intelligent nøgle ud før alle arbejder på maski- nen. Træk ladeaggregatets netstik ud. Træk batteristikket ud. 몇 ADVARSEL Risiko for personskade på grund af bevægelige ele- menter! Sugeturbine, sidekost og filterrengøring kører videre, efter at maskinen er slukket. Arbejd ikke på maskinen, før komponenterne står stille. Aftap spildevandet og det rene vand, og bortskaf det. Vedligeholdelsesintervaller Efter hver brug BEMÆRK Fare for beskadigelse! Fare for beskadigelse af maskinen på grund af ukorrekt rengøring. Sprøjt ikke vand på maskinen, og anvend ikke aggres- sive rengøringsmidler. For en detaljeret beskrivelse af de enkelte vedligehol- delsesarbejder, se kapitlet Vedligeholdelsesarbejde. Aftap spildevandet. Kontrollér trævlesien, rengør den efter behov. Træk snavsbeholderen ud, tøm og rengør beholde- ren. Kun R-rengøringshoved: Tag grovsnavsbeholderen ud, og tøm den. Rengør maskinen udvendigt med en fugtig klud, der er gennemvædet med mildt sæbevand. Rengør sugelæberne, kontroller for slitage, og ud- skift dem ved behov. Rengør afstrygningslisterne, kontroller for slitage, og udskift dem ved behov. Rengør børsterne, kontroller for slitage, og udskift dem ved behov.Dansk 125 Obs Børsterullerne er slidte, når de gule indikatorbørster har samme længde som de andre børster. Oplad batteriet. Oplad batteriet fuldstændigt og uden afbrydelse, hvis opladningstilstanden er under 50 %. Oplad kun batteriet, hvis opladningstilstanden er over 50 %, når der er brug for den fulde driftsva- righed ved den næste anvendelse. Rengør snavsevandstanken ved kraftig tilsmuds- ning. Derudover ved Combo-versionen: Kontrollér fejevalsen og sidekostene for slitage, fremmedlegemer og indfiltrede bånd. Træk kurven til groft snavs ud, tøm og rengør den. Ugentligt Ved hyppig drift skal batteriet lades helt op og uden afbrydelser mindst én gang om ugen. Månedligt Ved midlertidig ud-af-drifttagning af maskinen (op- bevaring): Udfør udligningsopladningen af batteriet. Kontrollér batteripolerne for oxidering, og børst dem af efter behov. Kontrollér, at forbindelseskablerne sidder godt fast. Rengør tætningerne mellem spildevandstanken og dækslet, og kontrollér for tæthed, udskift dem efter behov. Kontrollér cellernes syretæthed ved ikke-vedligehol- delsesfri batterier. Kun R-rengøringshoved: Rengør børstetunnelen. Henstil maskinen med helt opladede batterier ved længere stilstand. Oplad batteriet fuldstændigt mindst en gang om måneden. Derudover ved Combo-versionen: Kontrollér, at bowdenkabler og bevægelige dele går let. Kontrollér, om tætningslisterne i fejeanordningen er indstillet korrekt og for slitage. Kvartalsvis Kun Combo-versionen:

1. Kontrollér, om drivremmene i fejeanordningen (kile-

remme og runde remme) er stramme, slidte eller de- fekte. Årligt Lad kundeservicen gennemføre den foreskrevne in- spektion. Sikkerhedsinspektion/ vedligeholdelseskontrakt Du kan aftale en regelmæssig sikkerhedsinspektion med din forhandler eller indgå en vedligeholdelseskon- trakt. Få vores rådgivning. Vedligeholdelsesarbejde Rengøring af spildevandstanken

2. Åbn dækslet på snavsevandstankens rengørings-

3. Skyl spildevandstanken med rent vand.

4. Rengør kanten af rengøringsåbningen.

5. Luk dækslet på snavsevandstankens rengøringsåb-

ning igen. Obs Rengøringen kan også udføres med andre vandkilder. Vending eller udskiftning af sugelæber Hvis sugelæberne er slidt, skal de vendes eller udskif- tes. Obs Sugelæberne kan vendes 3 gange, indtil alle 4 kanter er slidt ned.

1. Åbn det excentriske håndtag (2x).

2. Tag sugebjælken af.

Figur V 1 Afstrygningsliste 2 Spændebånd 3 Excentrisk håndtag (2x) 4 Spændelås

4. Fjern spændebåndet.

5. Fjern afstrygningslisten.

6. Tryk de vendte eller nye sugelæber på nopperne på

den indvendige del af sugebjælken. Figur W 1 Spændebånd 2 Afstrygningsliste

7. Sæt spændebåndet på.

8. Indsæt sugebjælken

9. Luk de excentriske håndtag (2x).

Udskiftning af børstevalserne

2. Åbn sidedørene ved afstrygningslisten.

1 Sidedøre afstrygningsliste

3. Vip den gule lås opad.

Figur AA 1 Lås 2 Sikkerhedsklap

4. Drej sikkerhedsklappen til side.

5. Fjern børstens holdeplade.

6. Tag børstevalsen ud.

7. Indsæt den nye børstevalse.

Obs Sørg for, at børstevalsen skal anbringes på stiften i bør- stetunnelen, når du sætter den i. Figur AB 1 PIN

8. Sæt børsteholderpladen på igen.

9. Luk sikkerhedsklappen.

10. Drej låsen ned i krogen.

11. Luk sidedørene ved afstrygningslisten.

Gentag processen på den modsatte side. Udskiftning af afstrygningslister Figur AG 1 Laske 2 Sidedøre afstrygningsliste

2. Åbn sidedørene ved afstrygningslisten.

3. Skru skruerne (6x) ud.

4. Udskift afstrygningslisten.

5. Skru skruerne (6x) i igen.

6. Luk holderen til afstrygningslisten igen.

Udskiftning af skivebørsterne

1. Træk i lasken på sidedørene.

2. Åbn sidedørene ved afstrygningslisten.

tryk den op, og lad den gå i indgreb.

6. Luk sidedørene ved afstrygningslisten igen.

Yderligere vedligeholdelsesarbejde på sideskrubbedækket Rengøring af børsten

1. Drej børsten med uret, indtil fjederen til børsteholde-

2. Træk fjederen til børsteholderen fra hinanden.

Figur AQ 1 Fjeder børsteholder Børsten falder ud af holderen.

5. Træk fjederen til børsteholderen fra hinanden og

indsæt børsten. Kontrol af børste for slitage Børsten er slidt, når børstelængden svarer til længden af den gule indikatorbørste.

1. Udskift børsten (se Udskiftning af børsten).

Udskiftning af børsten

1. Drej børsten med uret, indtil fjederen til børsteholde-

2. Træk fjederen til børsteholderen fra hinanden.

Figur AQ 1 Fjeder børsteholder Børsten falder ud af holderen.

3. Sæt den nye børste på.

4. Træk fjederen til børsteholderen fra hinanden og

indsæt børsten. Udskiftning af afstrygningliste

2. Fjern holdepladen og afstrygningslisten.

3. Anbring den nye afstrygningsliste på holdepladen.

4. Fastgør holdepladen med skruen M6 x 12 (6x).

Supplerende vedligeholdelsesarbejde på Combo-versionen FARE Risiko for at komme i klemme og skære sig! Risiko for at komme i klemme og skære sig på grund af kørende remtræk. Inden du kan tage maskinen i brug igen efter vedligehol- delsesarbejde, er det vigtigt at lukke og låse hjelmen på fejeanordningen. Kontrol af drivrem

1. Vip hjelmen på fejeanordningen fremad.

2. Fjern de 4 skruer fra skærmen.

5. Kontroller fejevalsedrevets rem for slitage og korrekt

placering. Kontrol af fejeanordningens tætningslister

1. Stil maskinen på en jævn flade.

2. Indstil programvælgerkontakten på "0".

Forreste tætningsliste

6. Juster tætningslisten, så den foldes bagud med et

efterløb på 35-40 mm. Figur T 1 Møtrik

7. Stram møtrikkerne (5x).

Bageste tætningsliste Afstanden til gulvet på den bageste tætningsliste er be- regnet således, at den foldes bagud med et efterløb på 5-10 mm. Figur S

8. Udskift tætningslisten, hvis den er slidt.

11. Indsæt den nye tætningsliste.

12. Stram møtrikkerne (7x).

Tætningslister i siden

13. Løsn fastgørelsesmøtrikkerne.

14. Indstil gulvafstanden ved at indsætte en skive med

en tykkelse på 1-2 mm.

15. Justér tætningslisten.

16. Spænd møtrikkerne.

17. Monter fejevalsen.

Udskiftning af støvfilter Figur AC 1 Dæksel støvfilterhus 2 Skrue 3 Flange

2. Vip hjelmen på fejeanordningen op.

3. Tag dækslet til støvfilterhuset af.

4. Fjern skruen (2x).

5. Drej flangen mod uret, og tag støvfilterlejet ud.

6. Fjern støvfilteret.

7. Indsæt det nye støvfilter, så hullerne på forsiden pe-

ger mod medbringeren.

8. Sæt støvfilterlejet i igen, drej det med uret og skru

10. Luk hjelmen på fejeanordningen.

11. Luk hjelmens lås ved at skrue den udad.126 Dansk

Udskiftning af sidekost

1. Skru skruerne (3x) ud.

3. Skub den nye sidekost på.

4. Skru 3 skruer i og spænd fast.

Udskiftning af fejevalse Figur X 1 Pladebeklædning 2 Skrue 3 Snavsbeholder

1. Træk snavsbeholderen ud.

3. Vip pladebeklædningen opad og fjern den.

5. Skru skruen til svingarmlejet ud.

6. Træk svingarmen af.

7. Skru begge skruer til afdækningen af, og fjern af-

9. Sæt den nye fejevalse i.

10. Sæt fejeanordningen sammen igen i omvendt ræk-

Hjælp ved fejl FARE Risiko for personskade på grund af utilsigtet start af maskinen! Utilsigtet start af maskinen kan kvæste personer, der ar- bejder på maskinen. Træk den intelligent nøgle ud før alle arbejder på maski- nen. Træk netstikket til opladeren ud af stikkontakten før et- hvert arbejde på maskinen. Afbryd batteristikket før alle arbejder. 몇 ADVARSEL Risiko for personskade på grund af bevægelige ele- menter! Sugeturbine, sidekost og filterrengøring kører videre, efter at maskinen er slukket. Arbejd ikke på maskinen, før komponenterne står stille.

1. Aftap spildevandet.

2. Aftap det resterende rene vand.

Obs Kontakt kundeservice, hvis fejlen ikke kan afhjælpes med følgende henvisninger. Udskiftning af sikringer Kun de flade autosikringer med følgende værdier må udskiftes af operatøren: ● 5A – Styre- og nødstrømforsyning ● 20A – Pr. løft/forsyning af tilbehørsmodul ● 50A – Løfte-/cleanmodul 3 (Combo-version) BEMÆRK Skade på styresystem! Forkert udskiftning af sikringerne kan medføre skader på styringen. Få kun defekte polsikringer udskiftet af kundeservice. Hvis en polsikring er defekt, skal kundeservice kontrol- lere driftsforholdene og hele styresystemet. Styringen er placeret under betjeningspanelet. For at få adgang til sikringerne skal du fjerne afdækningen i ven- stre side af fodrummet. Obs Sikringernes funktion finder du på indersiden af afdæk- ningen. Figur AD 1 Afdækning

1. Skru skruen (3x) ud.

2. Fjern afdækningen.

3. Udskift sikringen.

4. Monter afdækningen.

Fejl med visning på displayet I tilfælde af fejl, der vises på displayet, skal du gøre som følger: Fejlvisning som numerisk kode I tilfælde af fejlvisning med numerisk kode, skal du først nulstille fejlen (maskinen): a Indstil programvælgerkontakten på "0". b Vent, indtil displayet er slukket. c Indstil programvælgeren på det forrige program. Først når fejlen opstår igen, skal du udføre pas- sende afhjælpende foranstaltninger i den angiv- ne rækkefølge. Programvælgeren skal indstilles på "0", og den intelligente nøgle skal fjernes. d Hvis fejlen ikke kan afhjælpes, skal du ringe til kundeservice og oplyse fejlmeldingen. Fejlvisning som tekst a Følg instruktionerne på displayet. b Kvittér fejlen ved at trykke på info-knappen. Obs Fejlmeldinger, der ikke er anført i nedenstående tabel, angiver fejl, som ikke kan udbedres af operatøren. I så fald bedes du ringe til kundeservice. Fejl uden visning på displayet Sædekontakt åben! 1. Let gaspedalen en smule.

2. Indstil førersædet til den korrekte kropsvægt.

3. Aflast førersædet kortvarigt, så styringen kan kontrolle sædekontaktens funktion.

4. Sørg for fuld belastning af førersædet.

Slip gaspedalen! 1. Slip gaspedalen. Ingen kørselsretning! 1. Kontakt kundeservice. Batteriet afladet! 1. Oplad batteriet. Batterispænding ikke tilladt! 1. Kontakt kundeservice Rentvandstank tom! 1. Fyld rentvandstanken op. Børstetryk ikke nået! 1. Kontrollér børsterne for slid, udskift dem om nødvendigt.

2. Kontrollér rengøringshovedets funktion: sænk, hæv.

Køremotor for varm! Afkølingsfase 1. Sæt sikkerhedsafbryderen på "0".

2. Lad maskinen køle af i mindst 15 minutter.

3. Kontakt kundeservice, hvis det gentager sig

Horn defekt! 1. Kontakt kundeservice. Hoved-CPU for varm! Afkølingsfase 1. Sæt sikkerhedsafbryderen på "0".

2. Lad styringen køle af i mindst 5 minutter.

3. Reducér børstetrykket betydeligt på ujævnt underlag.

4. Kontakt kundeservice, hvis det gentager sig.

Børstedrev overbelastet! 1. Reducér børstens kontakttryk.

2. Kontrollér, om fremmedlegemer (f.eks. pakketransportbånd, træstykker) blokerer børsterne.

Ingen kørselsretning! 1. Sluk maskinen.

2. Skub kørselsretningskontakten frem og tilbage et par gange.

4. Kontakt kundeservice, hvis fejlen fortsat optræder.

Maskinen kan ikke startes 1. Sæt batteristikket i.

2. Stil sikkerhedsafbryderen på "1".

3. Sæt den intelligente nøgle i.

4. Kontrollér sikringen F1, udskift den om nødvendigt (se kapitlet Udskiftning af sikringer).

5. Kontrollér batterierne, oplad dem evt.

Vandmængden er ikke tilstrækkelig 1. Kontroller niveauet for rent vand, fyld om nødvendigt tanken helt, så luften presses ud.

2. Kontrollér slangerne for tilstopning, rengør dem evt.

3. Tag filteret til rent vand ud, og rengør det.

4. Åbn kuglehanen til rent vand.Dansk 127

Yderligere fejl ved Combo-versionen Tekniske data Sugeeffekten er for lav 1. Luk dækslet på aftapningsslangen til spildevand.

2. Rengør tætningerne mellem spildevandstanken og dækslet, og kontrollér for tæthed, udskift dem evt.

3. Rengør turbinefilteret.

4. Rengør sugelæberne på sugebjælken, og udskift dem evt.

5. Kontrollér sugeslangen for tilstopning, rengør den evt.

6. Kontrollér sugeslangen for tæthed, udskift den evt.

7. Kontrollér indstillingen af sugebjælken.

Rengøringsresultatet er utilfredsstil- lende

1. Indstil det passende rengøringsprogram til rengøringsopgaven.

2. Anvend de passende børster til rengøringsopgaven.

3. Anvend et passende rengøringsmiddel til rengøringsopgaven.

6. Indstil afstrygningslisterne.

7. Kontroller børsten for slid, udskift den evt.

2. Kontrollér, om et fremmedlegeme blokerer børsterne, fjern evt. fremmedlegemet.

Det valgfrie, roterende advarselslys og/eller arbejdslyset lyser ikke

1. Kontrollér sikringen F3, udskift den om nødvendigt (se kapitlet Udskiftning af sikringer).

3. Tænd for maskinen igen.

Maskinen fejer ikke ordentligt 1. Kontrollér fejevalserne og sidekostene for slid, udskift dem om nødvendigt.

2. Hvis fejevalsen ikke roterer, skal du kontrollere drivremmen, og om nødvendigt rengøre denne.

3. Kontrollér grovsnavsklappens funktion.

4. Kontrollér tætningslisterne for slid, indstil eller udskift dem om nødvendigt.

3. Kontrollér tætningsmanchetten på sugeblæseren.

4. Kontrollér støvfilteret, rengør eller udskift det om nødvendigt.

5. Kontrollér filterboksens pakning.

6. Kontrollér tætningslisten for slitage, indstil eller udskift den om nødvendigt.

Rengøringsresultatet ved fejning i kantområder er ikke tilfredsstillende

1. Kontrollér højdeindstillingen på sidekostene, indstil dem om nødvendigt.

2. Udskift sidekostene.

B 260 RI (R100) B 260 RI Combo (R100) B 260 RI (R 120) B 260 RI Combo (R 120) B 260 RI (D100) B 260 RI Combo (D100) Generelt Kørehastighed (maks.) km/h 10 10 10 10 10 10 Transporthastighed km/h 10 10 10 10 10 10 Bakkehastighed km/h 666666 Tilladt bremselængde på jævn vej ved maks. køreha- stighed på 10 km/h m 1,9 1,9 1,9 1,9 1,9 1,9 Anvendelsestid afhængigt af børstehoved, børstekon- takttryk og underlagets ruhed h 5 4,5 5 4,5 5 4,5 Teoretisk fladekapacitet m

/h 7000 7000 8400 8400 7000 7000 Volumen rent-/snavsevandstank l 260 260 260 260 260 260 Volumen beholder til groft snavs l 26 26 32 32 --- --- Beholder til rengøringsmiddel (tilvalg Dose) l 10 10 10 10 10 10 Doseringsområde rengøringsmidler (fra - til) % 0-3 0-3 0-3 0-3 0-3 0-3 Min. vanddoseringsmængde l/min 0,9 0,9 0,9 0,9 0,9 0,9 Maks. vanddoseringsmængde l/min999999 Maks. fladetryk (inkl. fører, vand) N/mm

Fladebelastning (med fører og fuld rentvandstank) Overfladebelastning hjul fejeanordning N/cm

0,4 0,4 0,4 0,4 0,4 0,4 Samlet vibrationsværdi sædets overflade m/s

0,1 0,1 0,1 0,1 0,1 0,1 Hånd-arm-vibrationsværdi, usikkerhed K m/s

0,2 0,2 0,2 0,2 0,2 0,2 Sædevibrationsværdi, usikkerhed K m/s

0,00239 0,00239 0,00239 0,00239 0,00239 0,00239 B 260 RI (R100) B 260 RI Combo (R100) B 260 RI (R 120) B 260 RI Combo (R 120) B 260 RI (D100) B 260 RI Combo (D100)Eesti 129 EU-overensstemmelseserklæring Hermed erklærer vi, at nedenstående maskine på grund af sin udformning og konstruktion i den udførelse, i hvil- ken den sælges af os, overholder EU-direktivernes re- levante, grundlæggende sikkerheds- og sundhedsmæssige krav. Hvis maskinen ændres uden aftale med os, mister denne attest sin gyldighed. Produkt: Gulvrenser maskine med førersæde Type: 1.480-xxx / 2.480-xxx Relevante EU-direktiver 2006/42/EF (+2009/127/EF) 2014/30/EU 2014/53/EU (TCU) Anvendte harmoniserede standarder EN 60335-1 EN 60335-2-72 EN 62233: 2008 EN 55012: 2007 + A1: 2009 EN 61000-6-2: 2005 TCU EN 300 328 V2.2.2 EN 300 330 V2.1.1 EN 300 440 V2.1.1 EN 301 511 V12.5.1 Anvendte nationale standarder
