BRUGSANVISNING KM 150500 R Bp Pack Kärcher

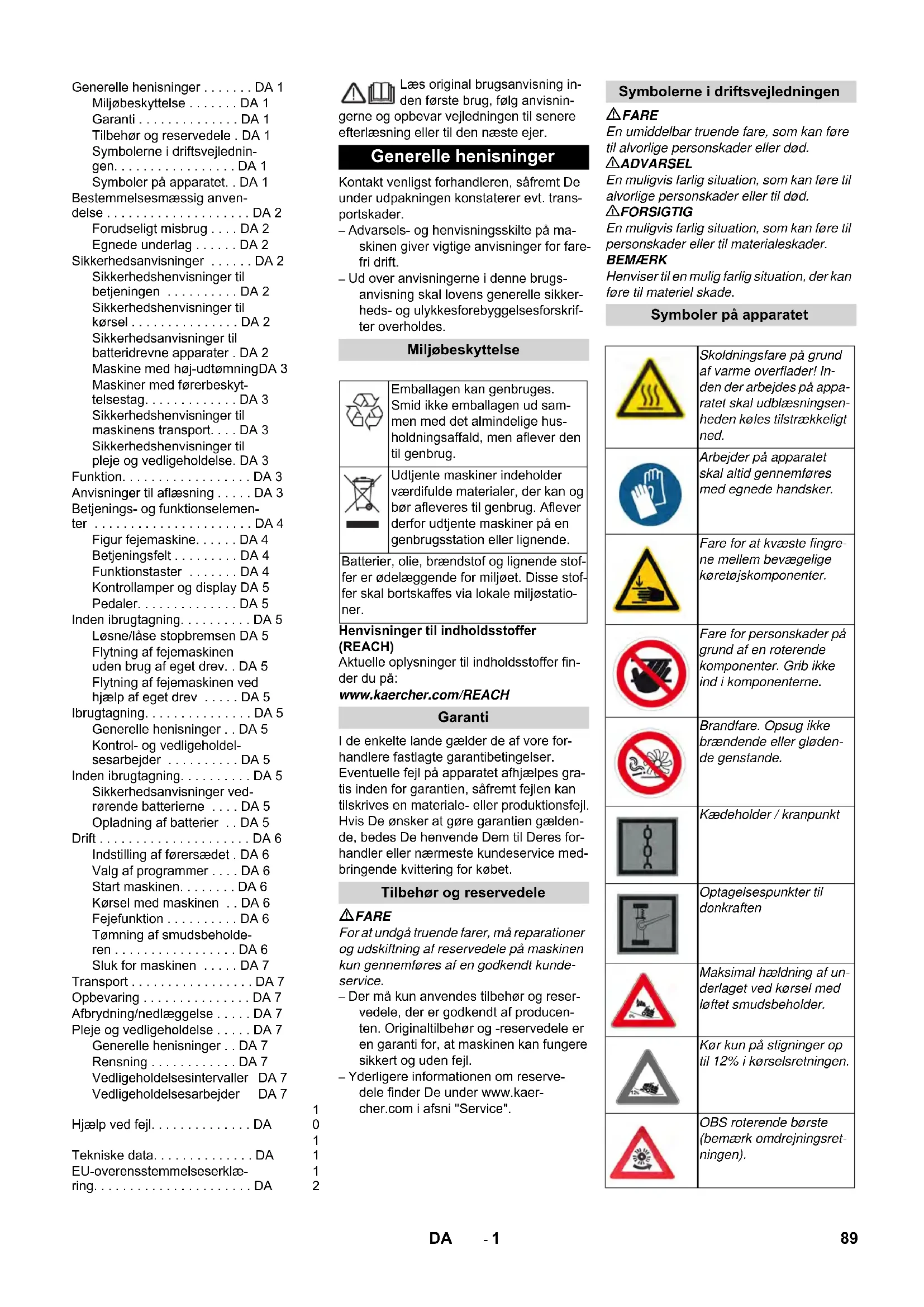

Symbolerne i driftsvejlednin

gen. DA 1

Symboler pà apparatet. . DA 1

Bestemmelsesmaessig anven

delse DA2

Forudseligt misbrug . . . DA 2

Egnede underlag . . . . . DA 2

Sikkerhedsanvisninger . . . . . . DA 2

Sikkerhedshenvisninger til

betjeningen DA 2

Sikkerhedshenvisninger til

korsel . DA 2

Sikkerhedsanvisninger til

batteridrevne apparater . DA 2

Maskine med høj-udtomningDA 3

Maskiner med førerbeskyt

telsestag. DA 3

Sikkerhedshenvisninger til

maskinens transport. . . . DA 3

Sikkerhedshenvisninger til

pleje og vedligeholdelse. DA 3

Funktion. DA 3

Betjenings- og Funktionselemen

ter DA 4

Figur fejemaskine. .DA 4

Betjeningsfelt . DA 4

Funktionstaster .DA4

Flytning af fejemaskinen

edenbrugafegetdrev..DA5

Flytning af fejemaskinen ved

Sikkerhedsanvisninger ved

rorende batterierne . . . DA 5

Opladning af batterier . . DA 5

Drift . DA 6

Indstilling af førersædet. DA 6

Valg af programmer . . . DA 6

Start maskinen. . . . . . DA 6

Korsel med maskinen . . DA 6

Fejefunktion . DA 6

Tomning af smudsbeholde

ren . DA 6

Sluk for maskinen . . . . DA 7

Transport . DA 7

Opbevaring . DA 7

Afbryding/nedlaeggelse . . . DA 7

Pleje og vedligeholdelse . . . . DA 7

Generelle henisninger . . DA 7

Rensning . DA 7

Vedligeholdsesintervaller DA 7

Vedligeholdelsesarbejder DA7

Hjaelp ved fejl. .DA 0

Tekniske data. DA 1

EU-overensstemmelseserklae- 1

ring. DA 2

Læs original brugsanvisning ind den Forste brug, følg anvisingerne og opbevar vejledningen til senerefterlæsning eller til den næste ejer.

GenerelleHenisninger

Kontakt venligst forhandleren, säfrem De under udpakningen konstaterer EVT. transportskader.

• Advarsels- og henvisningssskite på maskinen giver vigtige anvisninger for farefri drift.

• Ud over anvisningerne i donne brugsanvisning skal lovens generelle sikkerheds- og ulykkesforebyggelsesforskrifter overholds.

Miljobeskyttelse

Emballagen kan genbruges. Smid ici emballagen ud sammen med det almindelige husholdningsaffald, men aflever den til genbrug.

Udtjente maskiner indeholder vardifulde materialer, der kan og bør afleveres til genbrug. Aflever derfor udtjente maskiner på en genbrugsstation eller lignende.

Batterier, olie, brandstof og lignende stoffer er ødelæggende for miljøet. Disse stoffer skal bortskaffes via lokale miljøstationer.

Henvisninger til indholdsstoffer (REACH)

Aktuelle ophysninger til indholdsstoffer finder du pa:

I de enkelte lande gælder de af vore forhandlere fastlagte garantibetingelser. Eventuelle fejl pa apparatet afhjælpes gratis inden for garantien, sāfremt fejlen kan tilskrives en materiale- uller Produktionsfejl. Hvis De onsker at gore garantien gældende, bedes De henvende Dem til Deres forhandler erler nærmeste kundeservice medbringende kvittering for kəbet.

For at undgå truende farer, ma reparationer og udskiftning af reservedele pa maskinen kun gennemfores af en godkendt kunde service.

• Der mä kun anvendes tilbehör og reservedele, der er godkendt af producen- ten. Originaltilbehör og -reservedele er en garanti for, at maskinen kan fungere sikkert ogumen fejl.
  Yderligere informationen om reserve- dele finder De under www.kaer- cher.com i afsni "Service".

Symbolerne i driftsvejledningen

△FARE

En umiddelbar truende fare, som kan fore til alvorlige personskader aller ddd.

ADVARSEL

Symboler på apparatet

	Skoldningsfare på grund af varme overflader! Inden der arbejdes på apparatet skal udblaesningsenheden køles tilstrækkeligt ned.
	Arbejder på apparatet skal altid gennemføres med egnede handsker.
	Fare for at kvæste fingre-ne mellem bevægelige køretogskomponenter.
	Fare for personskader på grund af en roterendekomponenter. Grib ikke ind i komponenterne.
	Brandfare. Opsug ikke brændende eller gloden-de genstande.
	Kædeholder / kranpunkt
	Optagelsespunkter til donkraften
	Maksimal hældning af un- derlaget ved kørsel med løftet smudsbeholder.
	Kør kun på stigninger op til 12% i kørselsretningen.
	OBS roterende brøste (bemærk omdrejningsret- ningen).
	Advarsel mod farlig elektrisk spænding!
	Vær opmaerk som på hen-visning!
	Kør langsomt!
	Læs og følg venligstriftsvejledningen!
	Risiko for beskadigelse!Støvfilteretmökke va-skes.

Bestemmelsesmaessig anvendelse

Fejemaskinen er beregnet til rengoring af gulve til industriel brug og f.eks. til ffolgende anvendelsesomrader:

• Denne fejemaskine er beregnet til fejning af tilsmudsede indendors og udendors arealer.
• Maskinen og dens arbejdsanordninger skal kontrolleres med henblick på fejfliri tilstand og driftssikkerhed, inden maskinen tages i brug. Hvis maskinen ikke er i en fejfliri tilstand, ma den ikke benyttes.
• Brug fejemaskinen kun i overensstemmelse med angivelsene i denen driftsvejledning.
• Der pågressive foretagesændringer pā maskinen.
• Maskinen er kun egnet til de typer underlag, der er beskrevet i brugsanvis- ningen.
• Der mä kun kores pa de arealer, som producenten aller dennes repraesenter har frigivet hertil.
  -Generelt gelder:Maskinen ma ikke komme i nærheden af letantaendelige stoffer (eksplosions-,brandfare).

Forudseligt misbrug

Fej/opsug aldrig eksploseve vaesker, brændbare gasser ell er ufortyndede syrer og oplosningsmidler! Dertil horer benzin, farvefortynder og fyringsolie, som ved ophvirving med sugeluften kan danne eksplsove dampe ell er blan

dinger.Det samge gelder for acetone, ufortyndede syrer og oplosningsmidler, som angiber de materialer, maskinen er fremstillet af.

Reaktive metalstov (f.eks. aluminium, magnesium, zink) i forbindelse med sterk alkaliske aller sure rengorings-midler ma aldrig opsuges/opsamles.
Fej/opsug seks bebrændendeEller glodende genstande.
Maskinen er/DDke egnet til fejning af sundhedsfarlige stoffer.
Det er forbudt at opholde sig i fareomrdet. Det er forbudt at bruge maskinen i rum med eksplosionsrisiko.
Det er ikke tilladt at medføre passagereer.
Det er forbudt at skubbe/trække eller transportere genstande med denne maskine.

Egnede underlag

-Asfalt
-Industrigulve
-Afretningslag
-Beton
- Brosten

Sikkerhedsanvisninger

Sikkerhedshenvisninger til betjeningen

Med henblick på at overholde luft- og krybestraekningerne ma maskinen ikke betjenes over 2000 meter over havets overflade.
(Kun geldende for Finland) Hvis maskinen er udstyret med en PVC-slangeledning, ma den ikke anvendes ved lave omgivelsestemperaturer (under 0^ ). I tilfaelde af sporgsmål til din maskine kan du kontakte Kärcher.
Maskinen og dens arbejdsanordninger skal kontrolleres med henblick på fejfltri tilstand og driftssikkerhed, inden maskinen tages i brug. Hvis maskinen ikke er i en fejfltri tilstand,--, den ikke benytttes.
Overhold de gaelende sikkerhedsforskrifter ved anvendelse af apparatet ifareomrader (f.eks. tankstationer). Det er forbudt at bruge apparatet i rum med eksplosionsrisiko.

△FARE

Fysisk Risiko!

I omrader, hvor der er mulighed for at betjeningspersonalet kan rammes af faldende genstande, ma maskinen ici bruges uden beskyttelsestag imod fal dende genstande.
Brugeren skal anvende maskinen iht. dens anvendelsessformål. Brugeren skal tage hensyn til lokale forhold og under arbejdet med apparatet vare opmaerk som pa andre personer, især børn
Forholdsrreglnerne, regler og direktiver til karetajer skal altid folges.
For begyndelse af arbejdet skal operatoren/brugeren kontrollere, om alle beskyttelsesanordninger er korrekt monteret og fungerer.

Maskinens operatior/bruger er ansvar-ligt for ulykker med andre personer eller deres ejendom.
Hold oje med om operatoren bruger snaver beklaedning. Brug fast skotog og undgå snaver beklaedning.
Kontroller lokalomraret (f.eks. for born, inden maskinen startes. Hold oje med tilstrækkelig sightbarhed!
Hvis motoren er taend ma maskinen a dirg vare uden opsyn. Brugeren ma forst forlade maskinen hvis motoren er gaet i sta, hvis maskinen er sikret imod utilsigtebeveegelser og hvis startnoglen blev fjernet.
Startnoglen skal fjernes for at garantere for at ingen uvedkommene kan bruge maskinen.
Maskinen ma kun bruges af personer som blev oplyst om brugen aller som kan dokumentere at de er i stand til at betjene maskinen og udtrykke ligt blev betroliget med brugen.
Maskinen er/DDke beregnet til at blive brugt af personer (inklusive børn),hvis tysiske, sensoriske ellere ndelige evner er indskraenket ellr af personer med manglende erfaring og/ellerkend skab med minre disse personer overvages af en person,som er ansvarlig for deres sikkerhed, ellr blev trenet i maskinens handtering.
Børn skal vare under opsyn for at sør ge for, at de ikke leger med maskinen.

FORSIGTIG

Risiko for beskadigelse! Undga at feje band, snore ell er trade op, da de kan vikle sig omkring fejevalsen.

Sikkerhedshenvisninger til korsel

△FARE

Risiko for tilskadekomst! Kontroller underlagets stabilitet for korslen.

△FARE

Risiko for ulykke, fare for personskader! Risiko for at vaelte ved for store stigninger.
Kør kun på stigninger op til 12% i kør-selsretningen.
Vippefare ved hurtig korsel i sving (iserr ved venstresving).
- Kör langsomt i sving.
Risiko for at vaelte ved ustabilit underlag.
- Kør kun med maskinen på et fast underlag.
Risiko for at vælte ved for stor hældning til siden.
- Kør kun ad stigninger på op til 10% på tværs af kørselsretningen.

Sikkerhedsanvisninger til batteridrevne apparatus

Bemark: Der er kun garanti hvis du bruger batterier og ladeaggregater som anbefales af Karcher.
Der skal tages hensyn til batteriproducentens brugervejledning og til brugervejledningen fra opladerens producent. Tag hensyn til myndighedernes anbeflinger med hensyn til handtering med batterier.

-Batterier bør ikke forblive i afladet til-stand, men bør oplades sa hurtigt som muligt.
- For at forhindre elektrolytkrypning skal batterierne altid vare ren og tør. Skal beskyttes imod tilsmudsning, f.eks. igennem metalstov.
-Vaerktj aller lignende ma ikke lægges på batteriet. Risiko for kortslutning og eksplSSION.
- I naerheden af et batteri erler et batteri-laderum ma der aldrig handteres med aben flamme, produceres gnist ellr rges. Eksplosionsfare.
- Varme dele som f.eks motoren ma ikke berøres (skoldningsfare).
Vær forsigtig ved handtering med batterisyre. Hold oje med de tilsvarende sikkerhedshenvisninger!
- Brugte batterier skal bortskaffes miljø-rigtigt ifolge EU-direktiv 91/ 157 EØF.

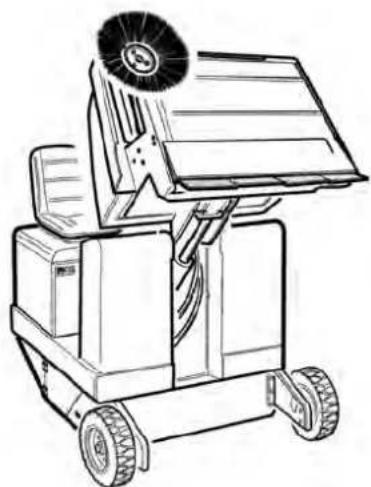

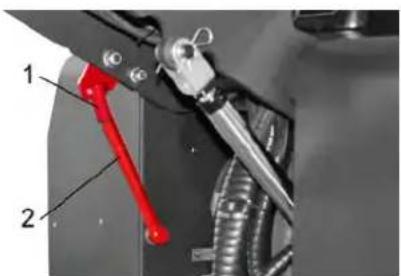

Maskine med høj-udtomning

△FARE

Fysisk Risiko!

Ved arbejder pa den hoeje toming skal smudsbeholderen Ioftes helt op og sikres.
→ Sikringen ma kun foretages udenfor fa-reomradrdet.

Maskiner med førerbeskyttelsestag

VARSEL

Kontroller beskyttelsestaget for beska-digelser.
Hvis beskyttelsestaget er beskadiget, ogsa enkelte elementer, skal hele beskyttelsestaget udskiftes.
Enhver form for moderificering af beskyt-telsestaget somt montering af andre elementer, bygningsdele og moduler end dem, som Karcher har godkendt, er ikke tilladt og kan indskranke beskyttel-sestages Funktion.

Sikkerhedshenvisninger til maskinens transport

Tag højde for maskinens tomvægt (transportvægt), nár den Transporteres på trailer eller karetøjer.
Ved transport af maskinen skal batteri-stikket tages af, og maskinen skal fastgores sikkert.

Sikkerhedshenvisninger til pleje og vedligeholdelse

Inden maskinen renses ell er vedlige holds, udskiftning af komponenter ell omstilling til en anden Funktion, kal maskinen slukkes ogevt. traekkes startnoglen ud.
Ved maskiner med et traktionsbatteri skal batteriet i forbindelse med alle vedligeholdses- og istandsaettlesasarbejder kobles fra maskinens elektriske system via batteriets koblingssted (batteristikket).

Ved arbejder pa el-anlaegget skal batte riet udkobles. Tag i den forbindelse forst minuspolen og derefter pluspolen af. Gentilslutningen ster omvendt rakkefge. Kobl forst pluspolen og derefter minuspolen til.
Maskinen mä ikke rengøres med en vandslange eller højtryksvandstråle (risiko for kortslutning eller andr skader).
Istandsaettelser ma kun gennemfores af den godkendte kundeservice erler fagkyndige personer, som er fortroligt mit alle geldende sikkerhedsbestemmelier.
Sikkerhedskontrollerne ifolge de lokale gaelende forskrifter til mobile industri-maskiner skal overholds.
Arbejder pa apparatet skal altid gen-nemfres med egnede handsker.

Funktion

Fejemaskinen arbejder ud fra overthrowprincippet.

• Den roterende fejevalse transporterer snavset direkte ind i smudsbeholeren.
• Sidebørsterne rengør hjørner og kanter på fejearealet og transporterer snavset ind i fejevalsens bane.
  -Fintstov indsuges via stovfilteret igennem sugeblaeseren.

Anvisninger til aflaesning

Risiko

Hold oje med maskinens vegt ved laesningen!

Vægt (uden batterier) 1398 kg*
Vægt (med batterier) 2690 kg*
* Hvis komponentsæt er monteret, er væg- ten endnu højere.

→ Brug ingen gaffeltruck.

Ved af- og palaesning af maskinen skader bruges en egnet rampe erer enkran!
Ved brug af en rampe skal der tages hajde for: Afstand til gulvet 70mm.
Hvis maskinen leveres pa en palle, skader bygges en rampe med de vedlagte braetter.

Vejledningen hertil finder du pa side 2 (indre side pa omslaget).

Vigtig henvisning: hvert braet skal skrues fast med hver 2 skruer.

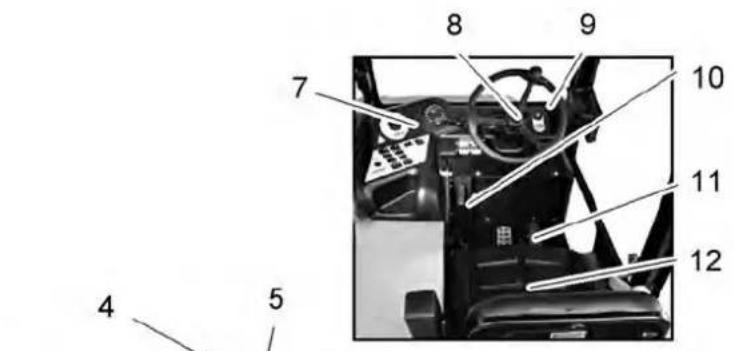

Betjenings- og Funktionselementer

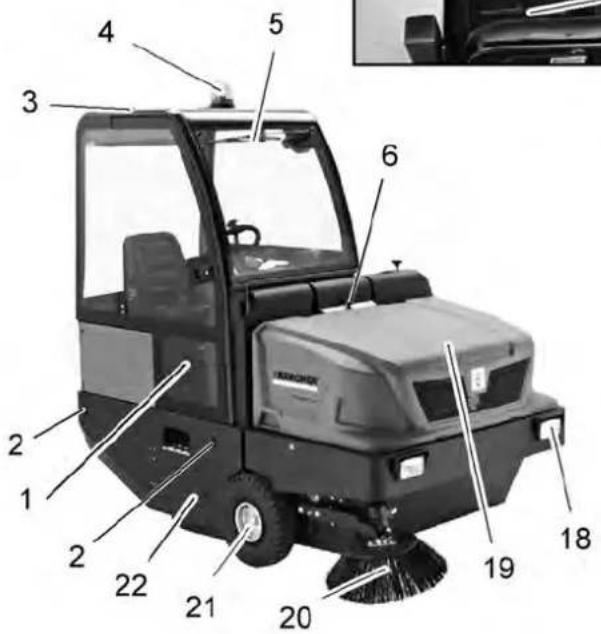

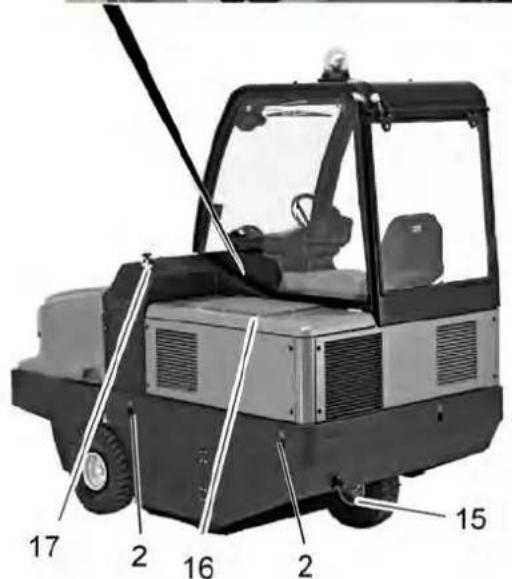

Figur fejemaskine Betjeningsfelt

1 Kabinedor (option)
2 Punkt til at surre fast (4x)
3 Beskyttelsestag (option)
4 Rundomkring-adverselslys
5 Rudeviskere (option)
6 Laseanordning maskinens hætte
7 Betjeningsfelt
8 Rat
9 Taendingslas
10 Stopbremse
11 Pedaler
12 Sae de (med sikkerhedsafbryder)

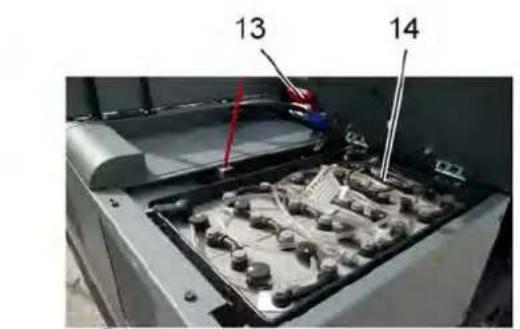

13 Batteristik
14 Batterisæt
2 × 24 ~V
15 Baghjul
16 Motorskaerm
17 Fejevalseomstilling
18 Belysningsanaeog (option)
19 Smudsbeholden
20 Sidekost
21 Forhjul
22 Tilgang fejevalse

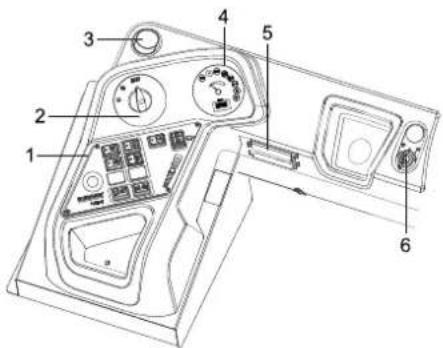

1 Funktionstaster
2 Programvaelger
3 Ventilationsabning (option)
4 Multifunktionsdisplay
5 Sikringskasse arbejdsplads
6 Taendingslas

Taendingslas

1 Startnogle

Position 0: Slukke motoren
Position 1: Taending taendt
Position 2: Taend motoren

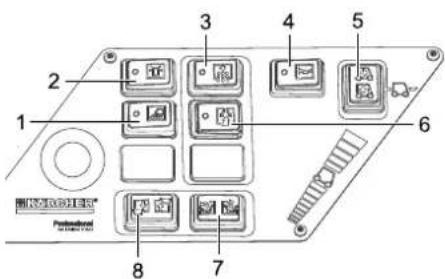

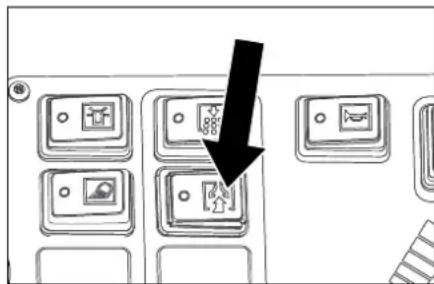

Funktionstaster

1Arbejdsbelysning Taend/Sluk
2 Adverselslys Taend/Sluk
3 Rengoring af filter
4 Signalhorn
5 Korselsretning-omkobler
6 Sugeturbiner
7 Abne/lukke beholderklappen
8 Løft/sænk smudsbehtolder

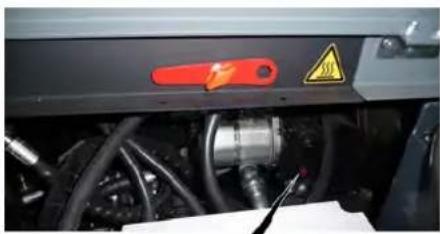

Flytning af fejemaskinen.uden brug af eget drev

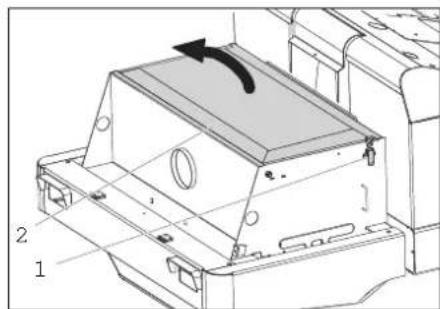

Abn motorskaermen.

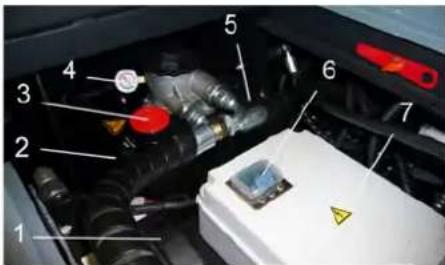

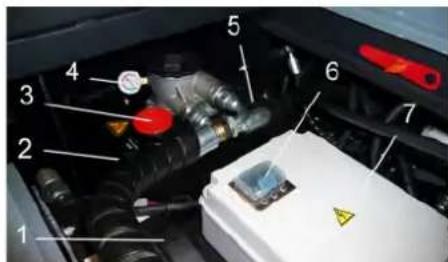

Drej hydraulikpumpens frilobshandtaget (r0d) 180^ (imod uret). Bruge specialværktoget.

VARSEL

Specialværktoget (rod skruenogle) sidder i en holder i koretajets ramme, ved sider af frilobet.

FORSIGTIG

Fejemaskinen ma ikke flyttes uden brug af eget drev over længere strækninger og ikke hurtigere end 10 km/h.

After forskydningen skal frilobshandtaget drejes tilbage igen.

Flytning af fejemaskinen ved hjælp af eget drev

Hvis hydraulikpumpens frilobshandtag blev betjent til forskydning af maskinen, skal handtaget drejes tilbage til anslaget (med uret).

Bruge specialværktjet.

Ibrugtagning

Generelle henisninger

Stil fejemaskinen pa et plant underlag.
→ Trak taendingsnoglen ud.
Aktiver stopbremsen.

Kontrol- og vedlidgeholdelsesarbejder

Dagligt inden driftsstart

Kontroller batteriets opladningsstatus, oplad batteriet after behov (se kapitel "Oplad batteriet").
Kontroller fejevalsen og sidebørsten for slid og indviklede bänd.
Kontroller hjulene for opviklede band.
Kontroller alle betjeningselementers Funktion.
Kontroller maskinen med hensyn til skader.
Rens stovfilteret med tast "Filterensingning".

Sikkerhedsanvisninger vedrørende batterierne

Overhold altid nedenstaende advanselshenvisninger ved handtering af batterier:

i	Følg anvisningerne på batteri- erne, i brugsanvisningen og i køretøjets driftsvejledning!
	Brug øjenværn!
	Hold barn væk fra syre og bat- terier!
	Eksplosionsrisiko!
	Gnister, Åben ild og ryngning for- budt!

	Aetsningsfare!
	Førstehjælp!
	Advarselsnotat!
	Bortskaffelse!
	Smid ikke batterier i affaldstøn- den!
	Adversel mod farlig elektrisk spænding!

Risiko

Eksplosionsrisiko! Laeg ikke værktøj aller lignende på batteriet, dvs. på endepoler og cellebroer.

Risiko

Fysisk Risiko! Sär ma aldrigkommen i berö ring med bly. Vask altid haender after arbej de med batterierne.

Risiko

-Rygnng og aben ild er forbudt.

• Batterier mä kun oplades i rum som er godt ventileret fordi der opstar eksplosive gas under opladningen.

Risiko

Aetsningsfare!

• Syresprojt i øjne ellr pa huden skal skyldes med meget klar vand.
• Sog derefter omgaende en lage.
• Tilsmudset toj vaskes med vand.

Opladning af batterier

Lad batterierne op, for maskinen tages i.
brug.

△FARE

Risiko for tilskadekomst! Overhold sikkerhedsbestemmelsene ved omgang med batteriet. Overhold opladerproducentens brugsvejledning.

Vedlapt brugsvejledning af batteriets producent skal overholds og falges.

Oplad batteriet kun med en velegnet opla- der.

Batterier maku n oplades irum som er godt ventileret fordier der opstar eksplosive gas under opladningen.

Risiko

Aetsningsfare. Hvis man pafylder vand, nár batteriet er afladet, kan der lobe syre ud! Brug beskyttelsebriller ved omgang med batterisyre, og følg forskrifterne for at forbhindre tilskadekomst og adelæggelse af toj. Eventuelle syrestænk paHUDen ellertootjet skal straks skylles af med store mængder vand.

FORSIGTIG

Brug kun destilleret aller aftaltet vand (EN 50272-T3) til afterfyldning af batterierne.

Anbefalede batterier, ladeaggregater

	Bestillingsnum- mer
Batteriudsparing 24 V, 700 Ah, (ringe service)*	6.654-280.0
Opladeaggregat 48 V, 80 A	6.654-281.0
* Maskinen har behov for 2 batterier

Brugen af andre batterier og opladeaggregater anbefales违法犯罪.

Trak batteristikket fra maskinen og forbind det med opladeaggregatets stik.
Sæt opladeaggregatets stik i en stikdase pa 16 A, opladeaggregatet oplader automatisk.
Begge motorafskaermninger skal vare aben under opladningen.
Bemark: Hvis batteriet er opladet, adskil opladeren forst fra strormforsyningen og derefter fra batteriet.

Kontrol og korrektion af vaskestanden i batteriet

FORSIGTIG

Vedlapt brugsvejledning af batteriets producent skal overholds og falges.

Kontroller batteriernes ladetilstand

-Visning af batteriets kapacitet i gront omrade:
Batteriet er opladet
-Visning af batteriets kapacitet i gult omrade:
Batteriet er halvt afladet.
-Visning af batteriets kapacitet i rodt omrade:
Batteriet af naesten afladet. Fejedrift af-brydes automatisk inden laenge.
-Kontrollampen lyser rodt Batteriet af afladet. Fejedrift afbrydes automatisk (ny idriftsættelse af fejeaggregaterne er kun muligt after batteriet blev oplatet).
Kør maskinen direkte til opladningsstationen. Undgå stigninger.
Oplad batteriet.

Drift

Indstilling af forersaedet

Trak armen til saedejustering ud.
Flyt sædet, slip armen og saet den i ind-greb.
Flyt saedet frem og tilbage for at kontrlere, at det er i indgrep.

Valg af programmer

1 Transportkørsel
2 Feje med fejevalsen
3 Feje med fejevalse og sidekost

Start maskinen

Bemerk: Maskinen er udstyret med en sikkerhedsafbryder i sædet. Maskinen slukker, nar førersædet forlades.

Tag plads pa førersædet.
Sæt kørselsretning-omkobleren i mid-terstilling.
Aktiver stopbremsen.
Sæt startnøglen iændingslaset.
Drej startnoglen til position "I". Maskinen er klartil drift.
Drej startnoglen til position "I". Maskinen er nu koreklar.

Bemark: Visningen til batteriets kapacitet viser den aktuelle opladestatus after ca. 10 sekunder.

Korsel med maskinen

Saat programvaelgeren til transportkorsel
Trykke bremsepedalen og hold denned.
Løsn stopbremsen.

Kor frem

Sæt omskifteren til kørselsretningen på "Fremad".
Traed langsomt pa hjre korepedal.

Bak

Risiko

Fysisk Risiko! Hvis du kører tilbage ma der\ ikke opstå risiko for tredje personer,evt.\ bar du dirigeres ind.

FORSIGTIG

Risiko for beskadigelse! Betjen omstilleren til kørssretningen kun ved standset maskine.

Sæt omskifteren til kørselsretningen på "Baglæns".
Traed langsomt pa horek korepedal.

Koreegenskaber

-Korselshastigheden kan reguleres trinlost med korepedalerne.
- Undgå rykvis aktivering af pedalen, da det kan beskadige hydraulikanlaegget.

Bremsninq

Slip korepedalen. Maskinen bremser automatisk og bliver stende.

Bemark:Bremseeffekten kan understotes ved at trykke bremsepedalen.

Korsel over forhindringer

Korsel over faste forhindringer op til 70 mm:

Kor langsomt og forsigtigt fremad og over forhindringen.
Korsel over fasteforhindringer over 70~mm
Der mä kun körer hen over sādanne forhindringer ved hjælp af en dertil eg-net rampe.

Fejefunktion

FORSIGTIG

Undga at feje pakband, trd ell er lignende op, da det kan beskadige det mekaniske fejesystem.

Bemerk: For at fã et optimalt rengøringsresultat bør korselshastigheden tilpasses forholdene

Bemark: Stovfilteret bør renses jaevnligt under drift.

Fejning af tørre underlag

Tændeblaeseren.

Ved rengoring af plane flader saettes programvaelgeren til feje med fejevalse.
Ved rengoring af sidekanter sættes programvælgeren til feje med fejevalse og sidekost.

Fejning af fugtige aller vade underlag

Slukke blaeseren.
Ved rengoring af plane flader saettes programvaelgeren til feje med fejevalse.
Ved rengoring af sidekanter sættes programvælgeren til feje med fejevalse og sidekost.

Tömming af smudsbeholderen

Risiko

Fysisk Risiko! Under tømningen ma der化进程.
ikke opholde sig personer eller dyr i smudsbeholderens udsvingsområde.

Risiko

Risiko for kvaestelser! Raek aldrig ind mellem tomningsmekanikkens stangsystem. Det er forbudt at opholde sig under den lofte de beholder.

Risiko

Risiko for at vælte! Stil maskinen på et plant underlagt under tomningen.

Saat programvaelgeren til transportkorsel
Loft smudsbeholderen op.
Kor langsomt til samlingsbeholderen.
Aktiver stopbremsen.
Abn beholderklappen: Tryk kontakten til venstre og tøm smudsbeholderen.
Luk beholderklappen: Tryk kontakten til højre (ca. 2 sekunder) indtil den tipper til yderstillingen.
Løsn stopbremsen.
Kor langsomt bort fra samlingsbeholderen.
Sank snavsbeholderen til slutpositionen.

Sluk for maskinen

Trykke bremsepedalen og hold den ned.
Aktiver stopbremsen.
Drej tandingsnoglen om pà "0" og træk noglen ud.

Transport

△FARE

Fare for person- og materialekader! Hold oje med maskinens vegt ved transporten.

Drej tandingsnoglen om pã "0" og trak noglen ud.
Aktiver stopbremsen.
Ved punkterne til at surre fast (4x) skal maskinen sikres med spændingsseler, reb eller kæder.
Sorg for at sikre maskinen med kiler ved kanterne.
Ved transport i biler skal renseren fast-spændes i.h.t. gaelende love.

Opbevaring

△FARE

Afbrydning/nedlaeggelse

Hvis fejemaskinen ikke skal bruges i en laengereperiode,skal nedenstaende punkter overholds:

Stil fejemaskinen pa et plant underlag.
Saat programvaelgeren til transportkorsel
Drej taendingsnoglen om pà "0" og træk noglen ud.

Fejemaskinen sikres mod at rulle væk.
Rengor fejemaskinen indvendigt og ud-vendigt.
Stil maskinen et beskyttet og tsted.
Traek batteristikket ud pa maskinen.
Lad batteriet op ca. hver 2. maned.

Stovfilteret ma ikke vaskes.

Inden maskinen renses aller vedlige-holds, udskiftnig af komponenter ell-ler omstilling til en,anden Funktion, skal maskinen slukkes,startnoglen traekkes ud og batteriet udkobles.
- Istandsættelser mä kun gennemføres af den godkende kundeservice eller fagkyndige personer, som er fortroligt mit alle gældende sikkerhedsbestemmelser.
- Stedforandrede maskiner der bruges til erhervskalkontroleres me hensyn til sikkerhed ifolge VDE 0701.
Stil fejemaskinen pa et plant underlag.
Drej tandingsnoglen om pa "0" og trak noglen ud.
Aktiver stopbremsen.

Rensning

FORSIGTIG

Risiko for beskadigelse! Maskinen mä ici rengøres med en vandslange eller højtryksvandstråle (risiko for kortslutning aller andre skader).

Indvendig rengoring at maskinen

Risiko

Tormaskinen af med en klud.
Blaes maskinen ren med trykluft.

Rengoring a maskinens uvdendige side

Rengor maskinen udvendigt med en fugtig klud vaedet i mild vaskelud.

Bemark: Brug ingen aggressive rengoringsmidler.

Vedligeholdsesintervaller

Bemark: Driftstimetaelleren angiver tidspunktterne for vedligeholdesesintervallerne.

Vedligeholdelse udfort af kunden

Bemark: Alle service- og vedligeholdelsesarbejder, der skal udfores af kunden, skal udfores af uddannet fagpersonale. Kontakt Karcher-forhandleren, safremt der er behov herfor.

Kontroller fejevalsen og sidebørsten for slid og indviklede band.
Kontroller alle betjeningselementers Funktion.
Kontroller maskinen med hensyn til skader.

Skift taelningslisterne ud.
Juster hcv. udskift tætningerne pa siden.
Skift fejevalsen ud.
Skift sidebørsterne ud.

Bemark: Beskrivelse, se kapitlet Vedligeholdelsesarbejder.

Vedligeholdelse udfort af kundeservice

Den feste inspektion skal gennemfores iht. vedligeholdelsens dokumentatio

Service after 250 driftstimer:

Inspektion kal gennemfores iht. vedigeholdensens dokumentation.

Bemark: For at opretholde muligheden for at stille krav til garantien skal alle serviceog vedligeholdsesasarbejder i garantiperioden udfores af en autoriseret Karcher-kundeservice iht. serviceheftet.

Vedligeholdelsesarbejder

Klargoring:

Stil fejemaskinen pa et plant underlag.
Drej tandingsnøglen om på "0" og træk nøglen ud.
Aktiver stopbremsen.

Generelle sikkerhedsanvisninger FARE

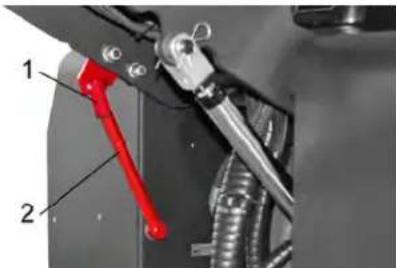

Fysisk Risiko! Ved lofte snavsbeholder skal sikringsstangen altid saettes ind.

1 Holder sikringsstang

2 Sikringsstang

Klap sikringsstangen til højudtomningen opad og sæt den ind i holderen (sikret).

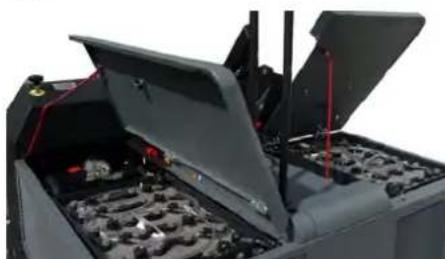

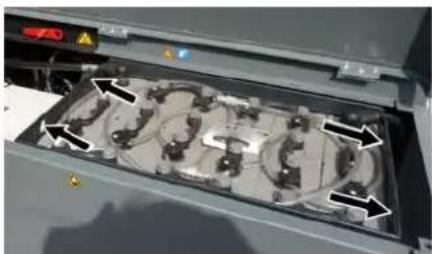

Udskifte batteriet

Batterier kan kan udskiftes som saet. Udskiftningen ma kun gennemfores af specialister.

Pá grund af den tunge vægt (hver batteripakke 545 kg) skal udskiftningen foretages med en kran.

Ved afmontering af batteriet er det altid minuspol-ledningen, der skal afmonteres focrst.

Kranwirer fastgores pa batterisættets de 4 øjer og batteriet Ioftes forsigtigt ud.

Bemerk: Frist kal sideafskaermningen fjernes.

Kontroller oliestanden til hydraulikolen og pafyld hydraulikolie

VARSEL

Smudsbeholderen ma seksve vare lofet.

Abn motorskaermen.

1 Hydraulikoliekøler

2 Skueglas

3 Daeksel, oliepafyldningsabning

4 Manometer

5 Hydralikolietank

6 Sikring FU 1 (hovedsikring)

7 Elektronikhus
Må kun abnes af kundeservice.

Kontroller papyldningsstanden af hydraulikolien pa skueglasset.

-Oliestanden skal ligge mellem "MIN" og "MAX" mærket.

Ligger oliestanden under "MIN" mærket, pafyld olie.

→ Skru daekslet til oliepafyldningsabninqen af.

Aktiver stopbremsen.
Taend motoren
Hydraulikanlaegget ma kun vedligeholdes af Karcher-kundeservice.
Kontroller alle hydraulisklanger og tætninger for tæthed.

Kontrol af fejevalsen

Drej startnoglen til position "I".
Loft snavsbeholderen til slutpositionen.
Drej startnoglen til position 0.

Aktiver stopbremsen.
Saat sikringsstangen ind til højudtm-ning.
Fjern band og snore fra fejevalsen.
Fjern sikringsstangen.
Sæt startnøglen iændingslaset.
Drej startnoglen til position "I".
Sænk snavsbeholderen til slutpositionen.
Sluk for motoren.

Udskifting af fejevalsen

1 Fastspændingsskrue fejevalseholder

2 Fejevalse
3 Fejevalseholder
4 Holdeplade taeling i sildenafil
5 Taetning i siden

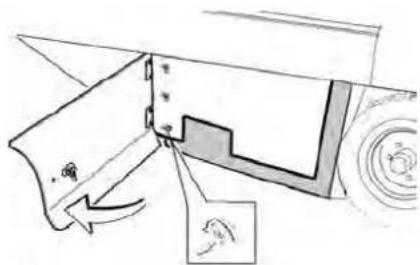

Abn sideskaermen med noglen.
→ Skru vingemotrikkerne pa holdepladen fra taelingen i siden af og fjern holdepladen.
Klap taeltingen i siden udad.
→ Skru fejevalseholderens fastspændingsskrue ud og sving holderen udad.
Tag fejevalsen ud.

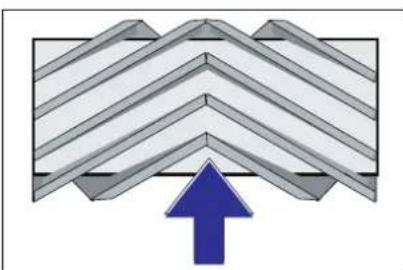

Fejevalsens monteringsposition i korselsretningen (visning opgefra)
Bemerk: Ved monteringen af den nye fejevalse er det vigtigt at overholde borste-saettets korrekte monteringsposition.
Monter ny fejevalse. Fejevalsens noter skal sættes på kammene af den overfor liggende vinge.
Bemark: Efter indbygningen af den nye fejevalse skal fejbanen indstilles pa ny.

Kontrol og indstilling af fejevalsens feiebane

Kontroller dasktrykket.
Slukke sugeblaeseren.
Kør fejemaskinen hen pa et jævnt og glat underlag, der er synligt dækket med støv eller kridt.
Indstil programvaelgeren pa feje med fejevalse.
Saat programvaelgeren til transportkorsel.
Bak maskinen væk.
Kontroller fejeomradet.

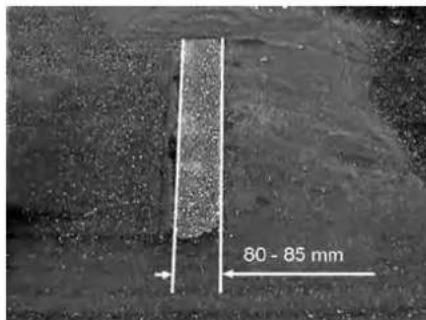

Fejebanens form skal vare en jaevn rektangel med en bredde pa 80-85 mm. Indstille fejebanens bredde:

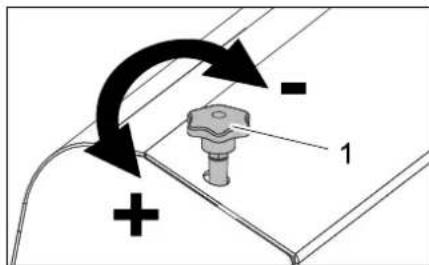

1 Indstillingsskrue

Indstil fejebanens position ved at justere indstillingsskruen.
Kontroller fejeomradet.

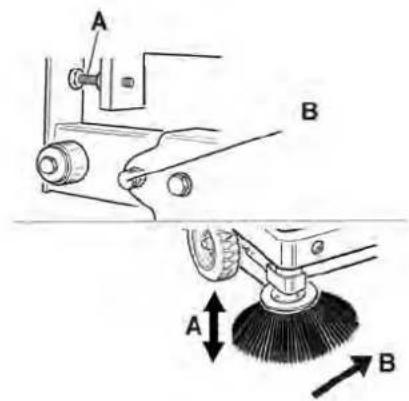

Kontroller og indstil fejevalsens feebane

Loft sidekosterne.
Kør fejemaskinen hen pa et jævnt og glat underlag, der er synligt dækket med støv eller kridt.
Indstil programvaelgeren pa feje med fejevalse og sidekost.
Loft sidekosterne.
Programvaelgeren stilles til Kore.
Bak maskinen væk.
Kontroller fejeomradet.

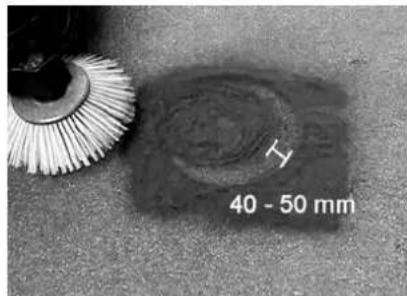

Fejebanens bredde bør vare imellem 40-50 cm.

Korriger fejepositionen med to indstilingsskruer.

Kontroller fejeomradet.

Justere tæntingerne i siden

Smudsbeholderen kores op og sikres med sikringsstangen.

△FARE

Fysisk Risiko! Ved lofte snavsbeholder skal sikringsstangen altid saettes ind.

Klap sikringsstangen til højudtmningen opad og sæt den ind i holderen (sikret).

1 Holder sikringsstang

2 Sikringsstang

Abn sideskaernen som beskrevi kapitel "Udskiffe fejevalsen".
Løsn 6 vingemøtrikker på holdepladen i siden.
Løsn 3 møtrikker (SW 13) på holdepladen i foran.
Tryk tætningen i siden sö langt ned (langhul) indtil den har en afstand pa 1 -3 mm til jorden.
→ Skru holdepladerne fast.
Gentag proceduren pa den,anden side af maskinen.

Manuelrensning af stovfilteret

Rens stovfilteret med tast "Filterensing- ning".

Udskiftning af stovfilter

ADVARSEL

Tom smudsbeholderen, inden stovfilteret skiftes ud. Baer stovbeskyttelsesemaske ved alle arbejder pa filteranlaegget. Overhold sikkerhedsbestemmelsene vedrarende handtering af finstov.

Abn lasemekanismen ved at skrue vingemotrikken ud.

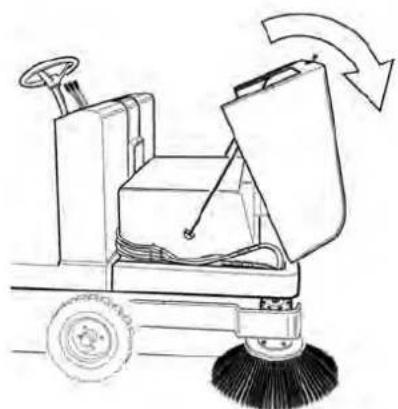

Vip skaermen frem.

Abn filterafdaekningen.

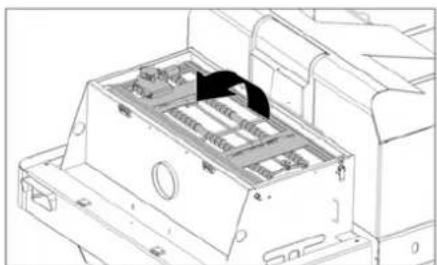

Klap filterafrysteren frem.

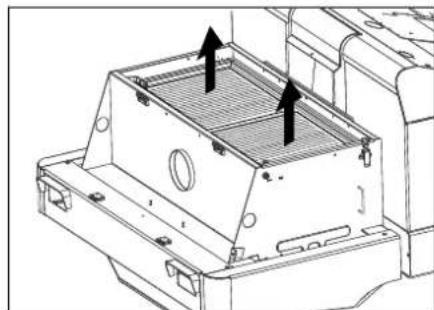

Udskift stovfilteret.
Luk filterafdaekningenigen.

Udskift lygtens glodelampe (option)

→ Skru lygterne af.
Fjern lgterne og trak stikket ud.
Bemark: Hold oje med stikkenes position.
→ Skru lygterne fra hinanden.
Trak lygternes hus fra hinanden og hold det vendret da lampeenheden ikke er spændt fast.
Abn lasebojlen og fjern glodelampen.
Sæt en ny paere i.
Monteri ovmendr raskkefoge.

Udskift blinklysets glodelampe (option)
Bemark: For at udskifte blinklysets glodelampe, skal blinklysets glas fjernes fra huset.

Udskiftning af sikringer

Abn sikringsholderen.

Kontroller sikringerne.
Udskift defekte sikringer.

Bemerk: Sikringen FU 01 (hovedsikrin-gen) sidder på elektronikhuset.

Sikringerne FU 14, FU 15 og FU 16 sidder indenfor elektronikhuset. OBS: Abning af huset og udskiftning af sikringerne mag kun gennemfores af autorisert kundeservice.

FU 01 Høvedsikring 330 A
FU 02 Sæde-berøringsom-skifter	3 A
FU 03 Beskyttemsestag (opti-on)	10 A
FU 04 Køreretningsomstiller 5 A
FU 05 Multifunktionsdisplay 3 A
FU 06 Hydraulikolekøler 25 A
FU 07 Programvælger 15 A
FU 08 Signalhorn 10 A
FU 09 Belysning venstre 7,5 A
FU 10 Belysning højre 7,5 A
FU 11 Arbejdsbelysning 10 A
FU 12 Rundomkring-advar-selslys	5 A
FU 13 Vibratorsystem 10 A
FU 14 Motor 3 A
FU 15 Spændingstransfor-mer	20 A
FU 16 Nøglekontakt 3A

Bemerk: Brug kun sikringer med samme vaerdi.

Hjælp ved fejl

Fejl Afhjælpning
Maskinen kører ikke eller kun lang somt	Sæt dig på sæden, sædeafbryderen aktiveres.
	Udlost sikring FU 1 (på elektronikhuset) indkobles
	Oplade eller udskifte batteriet
	Løsn stopbremsen.
	Kontroller for opviklede;bänd og snører.
	Kontakt Kärcher-kunderservice.
Piftende lyse i hydraulikken Fyld hydraulikolie på
		Kontakt Kärcher-kunderservice.
Børsterne drejer sig kun langsom tller slet ikke	Kontroller for opviklede;bänd og snører.
	Kontakt Kärcher-kunderservice.
Ringe erller ingen sugekraft i børsteområdet	Rengöring af filter
	Kontakt Kärcher-kunderservice.
Maskinen støver Justere tætningerne
		Tænd blæseren
		Rense støvfilteret
		Udskifting af filtratætningerne
		Kontakt Kärcher-kunderservice.
Fejeenheden mangler at opsamlensnavs	Tøm smudsbeholderen.
	Rense støvfilteret
	Udskifting af fejevalsen
	Justere fejebanen
	Udskifte smavsbeholderens tætningsstribe
	Fjerne fejevalsens blokering
	Kontakt Kärcher-kunderservice.
Snavsbeholderen kan ikke sænkeseller løftes	Kontroller sikringerne.
	Kontakt Kärcher-kunderservice.
Snavsbeholderen drejer sig kun langsom tller slet ikke	Kontakt Kärcher-kunderservice.
Fejl med dele som bevæges hydraulisk	Kontakt Kärcher-kunderservice.

Tekniske data

		KM 150/500 R Bp
Maskindata
Kørselshastighed, fremad km/h 9
Kørselshastighed, tilbage km/h 9
Stigningsvegne maks. -- 12%
Fejeydelse i areal utden sidebørster m	2/h 11000
Fejeydelse i areal med 1 sidekost m	2/h 13800
Arbejsbredde utden sidebørster mm 1200
Arbejsbredde med 1 sidebørster mm 1500
Beskyttesesklasse, dryptæt -- IPX 3
Brugstad ved fuld oplatet batteri h 4
El-anlæg
Batterikapacitet V, Ah 48, 700
Samlet vægt batteripakke (maskinen bruger 2 batteripakker) kg 1090
Hydraulisk anlæg
Oliemængde i—hele hydraulikanlægget	I	35
Oliemængde i hydrauliktanken	I	28
Hydraulikolie type	-- HV 46
Smudsbeholder
Maks. aflænsningshøjde	mm 1470
Smudsbeholderens volumen	I	500
Fejevalse
Fejevalsen diameter	mm 380
Fejevalsen bredde	mm 1200
Omdrejningstal	1/min 360
Fejebane	mm 80
Sidekost
Sidebørstens diameter	mm 600
Omdrejningstal (trinløs)	1/min 0 - 54
Gummidæk
Størelse foran	-- 5.00-8
Størelse bagved	-- 4.00-8
Bremse
Forhjul	-- mekanisk
Baghjul	-- hydrostatisk
Filter- og sugesystem
Type	-- Fladt foldefilter
Omdrejningstal	1/min 2750
Filterflade fistøvfilter	m2	7
Nominalt vakuum sugesystem	mbar	5
Nominalvolumenstrøm for sugesystemet	m3/h 2400
Vibratorsystem	-- El-motor
Omgivende betingelser
Temperatur	°C	-5 til +40
Luftfugtighed, ikke-kondenserende	%	0 - 90
Oplyste værddier ifølge EN 60335-2-72
Støjemission
Lydtryksniveau LpA	dB(A)	74
Usikkerhed KpA	dB(A)	3
Lydeffektniveau \( {\mathrm{L}}_{\mathrm{{wA}}} + \) usikkerhed \( {\mathrm{K}}_{\mathrm{{wA}}} \)	dB(A) 97
Maskinvibrationer
Hand-arm vibrationsværdi m/s	2	1,2
Sæde m/s	2	0,6
Usikkerhed K m/s	2	0,1
Mål og vægt
Længde x bredde x hjde mm 2442x1570x1640
Venderadius hjre mm 1515
Venderadius venstre mm 1600
Vægt (med/uden batteri) kg 1398/2690
Tilladt totalvægt kg 3089
Godkendt akselbelastning foran kg 1417
Godkendt akselbelastning bagved kg 1672
Forbehold for tekniske ændringer!

EU-overensstemmelseserklaerig

Hermed erklærer vi, at den nedenfor naevnte maskine i design og konstruktion og i den af os i handlen bragte udgave overholder de gaeldende grundlaeggende sikkerhedsog sundhedskrav i EU-direktiverne. Vedændringer af maskinen, der foretages Eden forudgaende aftale med os, mister denne erklæring sin gyldighed.

Produkt: Fejemaskine

Type: 1.186-xxx

Anvendte harmoniserede standarder

EN 60335-1

EN 60335-2-72

EN 55012: 2007 + A1: 2009

EN 61000-6-2: 2005

EN 62233: 2008

Anvendte overensstemmelsesvurde

ringsprocedurer

2000/14/EF: Bilag V

Lydeffektniveau dB(A)

Malt: 94

Garanteret: 97

Underskriverne handler på bestyrelsens vegne og med dennes fuldmagt.

H.Jenner

Sikkerhetsanvisninger for batterier. NO 5

Lading av batterier . . . . . NO 6

Drift . NO 6

Stilleinnførersetet. . . . . NO6

Velgeprogrammer. NO6

Startemaskinen. . . . . . NO 6

Sikkerhetsanvisninger

Sikkerhetsanvisninger for betjening

Maskin med beskyttelsestak

MERKNAD

Ved omgang med batterier ma det tas hensyn til:

Fare for skader! Folg sikkerhetsanvisningene for handtering av batterier. Folg braksanviseningen for ladeapparatet. Folg alltid vedlagte bruksanvising fra batteriproduusenten og folg den.

Batterier skal kun lades opp med egnet batterilader.

Rom der det lades batterier ma vare doit ventilierte, da det dannes hoyeksplosive gasser ved lading.

△Fare

→ Slipp kjorepedalen, maskinen bremser automatisk og blir stænde.
Merk: Bremsevirkningen kan forsterkes ved a trykke pa bremsepedalen.

Kjore over hindre

Feieavfallsbeholderen skal ikke vaere lof-tet.

Apne motordekseI.

1 hydraulikkoljekjoler
2 Seglass
3 Lokk, oljepafyllingsapning
4 Manometer
5 Hydraulikkoljetank
6 Sikring FU 1 (hovedsikring)
7 Elektronikkabinett
Apning kun tillatt for kundeservice.
Kontroller hydraulikkoljenivæt i se-glasset.
-Oljenivaaet ma ligge mellom "MIN"- og "MAX"-markeringen.
Dersom oljenivæt er under "MIN" markeringen,etterfyll hydraulikkolje.
→ Skru ut lokk pa oljefyllingsapningen.
Rengjør fylleomrædet.
Fyll pa hydraulikkolje.
Oljetyper: Se Tekniske data
→ Skru pa Iokk pa oljefyllingsapningen.

MERKNAD

Hanvisningar om avlastning . . SV 3

Symboler på apparaten

Sakerhetsanvisningar

Sakerhetsanvisningar for manovreringen

Hänvisningar om avlastning

△Fara

Risk for personskador, risk for materialskador!
