Produkttype	Emhætte
Mærke	Beko
Model	HCG71320X
Anvendelse	Ekstern aftræk eller intern recirkulation
Dimensioner (B x D x H)	600 x 500 x 200 mm (ca.)
Nettovægt	Ca. 8 kg
Strømforsyning	220-240 V ~ 50 Hz
Motoreffekt	150 W (estimeret)
Antal hastigheder	4 (0-4)
Belysning	Halogen 12V - 20W max, type G4
Fedtfilter	Metal, vaskbart, månedlig rengøring
Kulfilter	Vaskbart eller ikke-vaskbart afhængig af version
Minimumsafstand til kogeplade	50 cm (elektrisk), 65 cm (gas)
Luftudløbsdiameter	150 mm (estimeret)
Lydniveau	55 dB (estimeret)
Materiale	Rustfrit stål
Betjeningstype	Trykknapper
Vedligeholdelse	Månedlig rengøring af filtre med neutralt rengøringsmiddel
Sikkerhed	Afbryd strømmen før vedligeholdelse, brug ikke uden grill

Ofte stillede spørgsmål - HCG71320X BEKO

Hvad er minimumsafstanden mellem emhætten og kogepladen?

For elektriske kogeplader er minimumsafstanden 50 cm. For gas- eller blandingskogeplader er den 65 cm. Hvis kogepladens instruktioner angiver en større afstand, skal du følge dem.

Hvordan rengør jeg fedtfiltret?

Det metalliske fedtfilter skal rengøres en gang om måneden. Du kan vaske det i hånden med et mildt rengøringsmiddel eller i opvaskemaskinen ved lav temperatur med kort program. Bemærk, at opvaskemaskinen kan misfarve filteret, men det påvirker ikke dets ydeevne.

Hvor ofte skal kulfiltret skiftes?

Hvis kulfiltret er vaskbart, skal det rengøres hver anden måned i varmt vand eller i opvaskemaskinen ved 65°C, derefter tørres i ovnen ved 100°C i 10 minutter. Udskift puden hvert 3. år. Hvis filteret er ikke-vaskbart, skal det udskiftes senest hver 4. måned.

Hvordan udskifter jeg emhættens pære?

Afbryd først emhætten. Sørg for at pæren er kold. Brug en lille flad skruetrækker til at fjerne beskyttelsesdækslet. Udskift den defekte pære med en halogenpære 12V - 20W max, type G4. Rør ikke ved pæren med hænderne. Luk dækslet ved at klikke det på plads.

Kan emhætten fungere i recirkulationstilstand?

Ja, emhætten kan bruges i aftræksversion (ekstern udsugning) eller recirkulationsversion. Til recirkulation skal du installere et aktivt kulfilter (fås hos din forhandler). Luften aftrækkes fedt og lugt, inden den blæses tilbage i rummet.

Hvad gør jeg, hvis emhætten ikke tænder?

Kontroller først, at emhætten er tilsluttet, og at hovedafbryderen er tændt. Hvis belysningen ikke virker, kontroller om pærerne er korrekt isat. Hvis motoren ikke starter, kontakt kundeservice. Forsøg ikke selv at reparere.

Hvordan installerer jeg emhætten i ekstern aftræksversion?

Brug et aftræksrør med samme diameter som tilslutningsflangen (normalt 150 mm). Røret skal hælde let opad (ca. 10°) for at lette aftrækket. Undgå flere bøjninger og ændringer i tværsnit. Hvis emhætten er udstyret med et kulfilter, skal du fjerne det.

Er emhætten kompatibel med en gaskogeplade?

Ja, men overhold en minimumsafstand på 65 cm mellem emhætten og kogeoverfladen. Rummet skal være godt ventileret, hvis emhætten bruges samtidig med gasapparater. Flamber aldrig mad under emhætten.

Hvordan reducerer jeg støjen fra emhætten?

Brug minimumshastighed under normal madlavning og kun høje hastigheder ved kraftig damp. Sørg for at aftræksrøret er glat og har tilstrækkelig diameter. Regelmæssig vedligeholdelse af filtre reducerer også støj.

Hvor finder jeg reservedele til emhætten Beko HCG71320X?

Reservedele (filtre, pærer osv.) fås hos din sædvanlige Beko-forhandler eller på den officielle hjemmeside. For kulfiltre, kontroller om de er vaskbare eller ej. Brug kun halogenpærer 12V - 20W max type G4.

BRUGSANVISNING HCG71320X BEKO

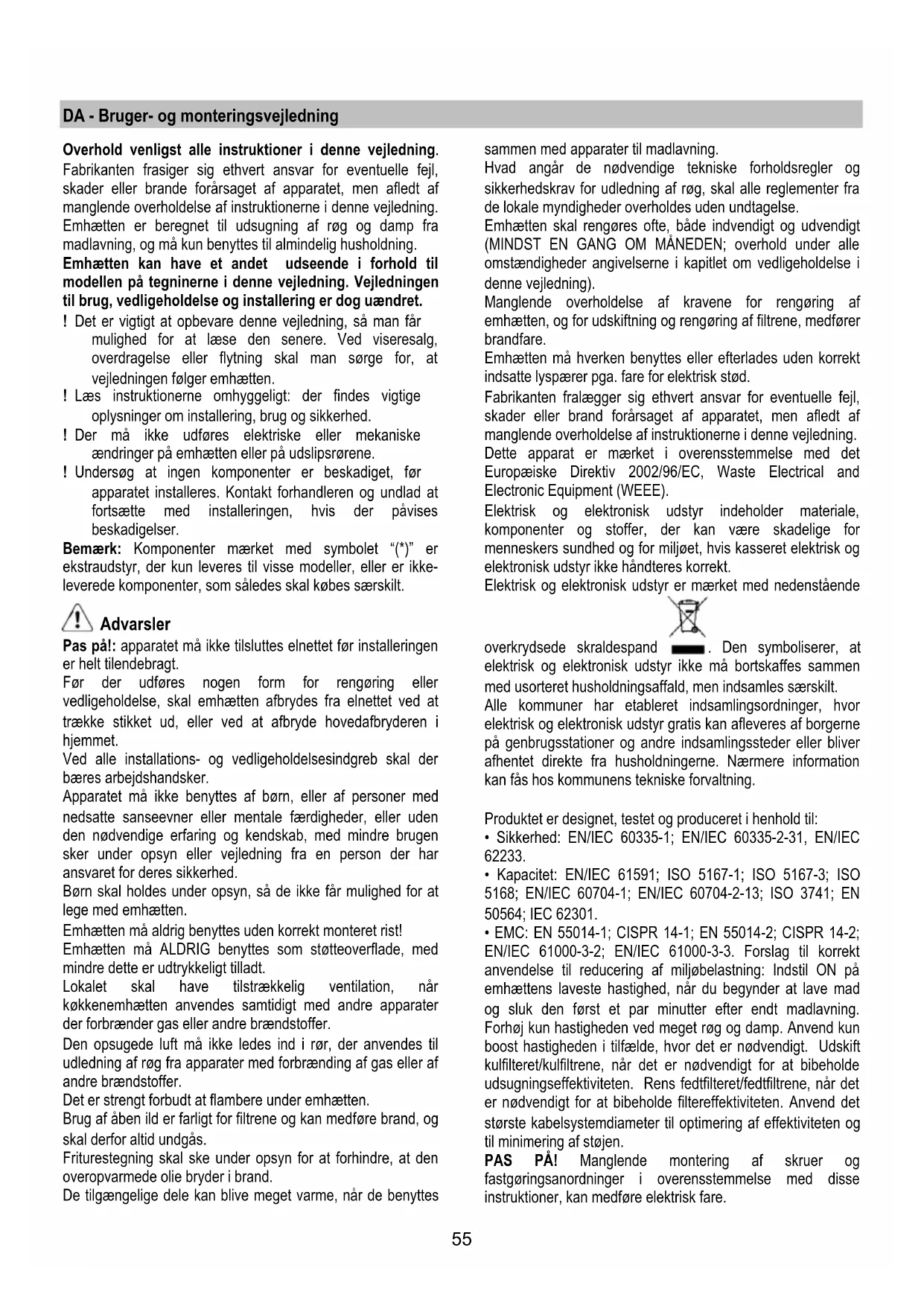

DA Bruger- og monteringsvejledning

Bemærk! Før man kobler ventilatorstrømkredsen til strømnettet og fastslår, at alt fungerer korrekt, skal man altid kontrollere, at strømledningen er korrekt monteret.

Ventilatoren har en speciel strømledning; hvis denne beskadiges, skal man henvende sig til kundeservice for at købe en ny.

Montering

Før installationen:

Brug den højeste hastighed ved høj dampkoncentration i køkkenet. Vi anbefaler at tænde for emhætten 5 minutter før du begynder at lave mad, og lade den fortsætte med at køre i cirka 15 minutter efter du er færdig med madlavningen.

Displaysymboler

Udskift "madrassen" hvert 3. år og ellers hver gang stoffet er beskadiget.

1. Træk beskyttelsesdækslet ud ved at presse med en flad skruetrækker eller lignende redskab.
2. Udskift den ødelagte pære.

Overhold venligst alle instruktioner i denne vejledning.

Fabrikanten fraskriver sig ethvert ansvar for eventuelle fejl, skader eller brande forårsaget af apparatet, men som følge af manglende overholdelse af instruktionerne i denne vejledning.

Emhætten er beregnet til udsugning af røg og damp fra madlavning og må kun benyttes til almindelig husholdning.

Emhætten kan have et andet udseende i forhold til modellen på tegningerne i denne vejledning. Vejledningen til brug, vedligeholdelse og installation er dog uændret.

! Det er vigtigt at opbevare denne vejledning, så man har mulighed for at læse den senere. Ved videresalg, overdragelse eller flytning skal man sørge for, at vejledningen følger emhætten. ! Læs instruktionerne omhyggeligt: der findes vigtige oplysninger om installation, brug og sikkerhed. ! Der må ikke udføres elektriske eller mekaniske ændringer på emhætten eller på udsugningsrøret. ! Undersøg, at ingen komponenter er beskadiget, før apparatet installeres. Kontakt forhandleren og undlad at fortsætte med installationen, hvis der påvises beskadigelser.

Bemærk: Komponenter mærket med symbolet (^*) er ekstraudstyr, der kun leveres til visse modeller, eller er ikke-leverede komponenter, som således skal købes særskilt.

Advarsler

Pas på!: Apparatet må ikke tilsluttes elnettet, før installeringen er helt tilendebragt.

Før der udføres nogen form for rengøring eller vedligeholdelse, skal emhætten afbrydes fra elnettet ved at trække stikket ud, eller ved at afbryde hovedafbryderen i hjemmet.

Ved alle installations- og vedligeholdelsesindgreb skal der bæres arbejdshandsker.

Apparatet må ikke benyttes af børn, eller af personer med nedsatte sanseevner eller mentale færdigheder, eller uden den nødvendige erfaring og kendskab, medmindre brugen sker under opsyn eller vejledning fra en person, der har ansvaret for deres sikkerhed.

Børn skal holdes under opsyn, så de ikke har mulighed for at lege med emhætten.

Emhætten må aldrig benyttes uden korrekt monteret rist!

Emhætten må ALDRIG benyttes som støtteoverflade, medmindre dette er udtrykkeligt tilladt.

Lokalet skal have tilstrækkelig ventilation, når køkkenemhætten anvendes samtidigt med andre apparater, der forbrænder gas eller andre brændstoffer.

Den opsugede luft må ikke ind i rør, der anvendes til udledning af røg fra apparater med forbrænding af gas eller af andre brændstoffer.

Det er strengt forbudt at flambere under emhætten.

Brug af åben ild er farligt for filtrene og kan medføre brand, og skal derfor altid undgås.

Friturestegning skal ske under opsyn for at forhindre, at den overopvarmede olie bryder i brand.

De tilgængelige dele kan blive meget varme, når de benyttes

Hvad angår de nødvendige tekniske forholdsregler og sikkerhedskrav for udledning af røg, skal alle reglementer fra de lokale myndigheder overholdes uden undtagelse.

Emhætten skal rengøres ofte, både indvendigt og udvendigt (MINDST EN GANG OM MÅNEDEN; overhold under alle omstændigheder angivelserne i kapitlet om vedligeholdelse i denne vejledning).

Fabrikanten fralægger sig ethvert ansvar for eventuelle fejl, skader eller brand forårsaget af apparatet, men afledt af manglende overholdelse af instruktionerne i denne vejledning.

Dette apparat er mærket i overensstemmelse med det Europæiske Direktiv 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE).

Elektrisk og elektronisk udstyr indeholder materiale, komponenter og stoffer, der kan være skadelige for menneskers sundhed og for miljøet, hvis kasseret elektrisk og elektronisk udstyr ikke håndteres korrekt.

Elektrisk og elektronisk udstyr er mærket med nedenstående

overkrydsede skraldespand. Den symboliserer, at elektrisk og elektronisk udstyr ikke må bortskaffes sammen med usorteret husholdningsaffald, men indsamles særskilt.

Alle kommuner har etableret indsamlingsordninger, hvor elektrisk og elektronisk udstyr gratis kan afleveres af borgerne på genbrugsstationer og andre indsamlingssteder eller bliver afhentet direkte fra husholdningerne. Nærmere information kan fås hos kommunens tekniske forvaltning.

• Sikkerhed: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Kapacitet: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Forslag til korrekt anvendelse til reducering af miljøbelastning: Indstil ON på emhættens laveste hastighed, når du begynder at lave mad og sluk den først et par minutter efter endt madlavning. Forhøj kun hastigheden ved meget røg og damp. Anvend kun boost-hastigheden i tilfælde, hvor det er nødvendigt. Udskift kulfilteret/kulfiltrene, når det er nødvendigt for at bibeholde udsugningseffektiviteten. Rens fedtfilteret/fedtfiltrene, når det er nødvendigt for at bibeholde filtereffektiviteten. Anvend den største kanaldiameter for at optimere effektiviteten og minimere støjen.

PAS PÅ! Manglende montering af skruer og fastgøringsanordninger i overensstemmelse med disse instruktioner kan medføre elektrisk fare.

Brug

Emhætten er udviklet til brug i den sugende udgave med ekstern udledning eller i den filtrerende udgave med intern recirkulation.

Sugende udgave

Dampen ledes udenfor vha. et aftræksrør fastgjort til samleflangen.

Aftræksrørets diameter skal svare til diameteren på forbindelsesringen.

Obs! Udledningsrøret leveres ikke, og skal købes.

På den vandrette del skal røret have en let stigning (cirka 10°) for at lette bortledning af luften udenfor lokalet.

Hvis emhætten er udstyret med kulfiltre, skal disse filtre fjernes.

Tilslut emhætten til aftræksrør og aftrækshullet i væggen, som skal have en diameter, der passer til luftudsugningen (studsflange).

Hvis rør og hul har en mindre diameter, forringes udsugningskapaciteten og støjen øges betydeligt.

Producenten fralægger sig ethvert ansvar i forbindelse hermed.

! Benyt et rør, der er så kort som muligt. ! Benyt et rør, der har så få kurver som muligt (max. vinkel på kurven: 90°). ! Undgå drastiske ændringer i rørets tværsnit. ! Benyt et rør med så glat en inderside som muligt. ! Rørets materialer skal være godkendt i henhold til reglerne.

Filtrerende udgave

Den indsugede luft affedtes og lugten fjernes, før luften sendes tilbage i lokalet. For at benytte emhætten i den filtrerende udgave skal der monteres et supplerende filtreringssystem baseret på aktivt kul.

Modellerne uden udsugningsmotor fungerer kun i den sugende udgave og skal tilsluttes til en ydre udsugningsenhed (ikke leveret).

Vejledningen til tilslutning leveres sammen med den perifere udsugningsenhed.

Installering

Minimumsafstanden mellem kogegrejets støtteoverflade på komfuret og den nederste del af emhætten må ikke være under 50 cm ved elektriske kogeplader, og ikke under 65 cm ved gasblus eller komfurer med både gasblus og elektriske kogeplader.

Hvis gaskomfurets vejledning angiver en større afstand, skal denne overholdes.

Elektrisk tilslutning

Netspændingen skal svare til spændingen vist på typeskiltet internt i emhætten. Hvis emhætten er udstyret med et stik, skal emhætten tilsluttes en let tilgængelig stikkontakt, der er i overensstemmelse med de gældende standarder. Stikkontakten skal også være let tilgængelig efter installeringen. Hvis emhætten ikke er udstyret med et stik (direkte tilslutning til elnettet), eller hvis stikket ikke findes i et område, der også er let tilgængeligt efter installeringen, skal der monteres en topolet afbryderkontakt i overensstemmelse med standarderne, der sørger for fuld afbrydelse fra elnettet i tilfælde af forhold i overspændingskategori III, og i overensstemmelse med reglerne for elektriske installationer. Obs! Undersøg altid, at netkablet er blevet monteret rigtigt, før emhættens kredsløb tilsluttes forsyningsnettet, og der udføres kontrol af korrekt funktion.

Emhætten er udstyret med en speciel forsyningsledning; hvis denne ledning beskadiges, skal den bestilles hos den tekniske service.

Montering

Før installering:

• Undersøg, at det købte produkt har passende dimensioner til det valgte installeringssted.
• Fjern det/de aktive kulfilter/kulfiltre, hvis de leveres med emhætten (læs også det relevante afsnit). Dette/disse filter/filtre skal kun genmonteres, hvis man ønsker at anvende emhætten i den filtrerende udgave.
• Sørg for, at der ikke (af transporthensyn) er tilbehør internt i emhætten (for eksempel poser med skruer, garantier etc.); hvis dette er tilfældet, skal det fjernes og opbevares.
• Om muligt bør man afbryde og fjerne køkkenelementerne under og omkring området, hvor emhætten skal installeres, så man får lettere adgang til loftet/væggen, hvor emhætten monteres. Hvis det ikke er muligt at fjerne køkkenelementerne, skal de beskyttes bedst muligt under installeringen. Vælg en plan overflade og tildæk den med et beskyttende underlag, hvor emhætten og de tilhørende komponenter kan lægges.
• Undersøg desuden, at der er en elektrisk stikkontakt til rådighed i nærheden af emhættens installeringsområde (der også skal være tilgængelig efter montering af emhætten); desuden skal der forefindes en anordning til udledning af røg udenfor (kun den sugende udgave).
• Udfør alt nødvendigt murarbejde (fx installering af en elektrisk stikkontakt og/eller et hul til passage af udledningsrøret).

Emhætten er udstyret med fastgøringsmurplugs, der passer til de fleste vægge/lofter. Det er dog nødvendigt at rådspørge sig med en kvalificeret tekniker for at sikre, at materialerne er egnet og passer til vægtypen/lofttypen. Væggen/loftet skal være tilstrækkelig robust til at bære emhættens vægt.

Funktion

Benyt den højeste hastighed ved stor dampkoncentration i køkkenet. Det anbefales, at man tænder udsugningen 5 minutter før påbegyndelse af madlavning, og at udsugningen efterlades tændt i yderligere cirka 15 minutter efter afslutning af madlavningen.

Display-visninger

Emhætten skal rengøres jævnligt både på ydersiden og på indersiden (mindst med samme frekvens som for vedligeholdelse af fedtfiltrene). Ved rengøring skal man anvende en klud fugtet med neutrale, milde rengøringsmidler i flydende form.

Undgå brug af produkter indeholdende slibemidler. BENYT ALDRIG SPIRIT!

Pas på: Manglende overholdelse af vejledningen til rengøring af apparatet og udskiftning af filtrene medfører brandfare. Der henstilles således til, at instruktionerne følges.

Fabrikanten frasiger sig ethvert ansvar for eventuel beskadigelse af motoren, brande forårsaget af utilstrækkelig vedligeholdelse af apparatet eller manglende overholdelse af ovenstående instruktioner.

Fedtfilter

Fig. 14-32

Tilbageholder de fedtpartikler, der dannes under tilberedning af mad.

Fedtfilteret skal rengøres med milde vaskemidler en gang om måneden (eller når signaleringssystemet for filtermætning angiver behovet - hvis denne funktion findes på den købte model); filteret kan også vaskes i opvaskemaskine ved lave temperaturer og med en kort opvaskecyklus.

Ved vask i opvaskemaskinen kan metal-fedtfilteret blive misfarvet, men dette vil ikke have negativ indflydelse på dets filtrerende egenskaber.

Trak i fjederhandtaget for at afmontere fedtfilteret.

Kulfilter (kun den filtrerende udgave)

Fig. 31

Filteret opfanger lugt fra madlavning.

Filteret med aktiv kul kan være af følgende typer:

Filter med aktiv kul der kan vaskes. Filter med aktivt kul der IKKE kan vaskes.

Filter med aktivt kul der kan vaskes

Kulfilteret kan vaskes hver anden måned i varmt vand og egnet vaskemiddel, eller i opvaskemaskine ved 65°C (vask i opvaskemaskinen skal ske med en fuld cyklus uden andre køkkengenstande).

Fjern det overskydende vand uden at ødelægge filteret; fjern derefter den lille madras fra plastrammens inderside og læg madrassen i ovnen i 10 minutter ved 100°C for at tørre den helt.

Udskift den lille madras hver 3. år, og når kluden er beskadiget.

Filter med aktiv kul der IKKE kan vaskes

Kulfilteret skal udskiftes hver 4. måned, hvis emhætten ikke benyttes intensivt, eller oftere.

Kulfilteret kan IKKE vaskes eller genanvendes.

Montering

Fastgør først filteret med aktiv kul til emhættens metalflap bagpå, og derefter foran vha. de to runde håndtag.

Afmontering

Fjern filteret med aktivt kul ved at dreje de runde håndtag, der fastgør det til emhætten, i en vinkel på 90 grader.

Udskiftning af lyspærer

Fig. 33

Afbryd apparatet fra el-nettet.

Pas på! Sørg for at pærerne er kolde, før de berøres.

Udskift den beskadigede pære med en pære af samme type i overensstemmelse med specifikationerne på etiketten eller oplysningerne ved siden af pæren på emhætten.

1. Træk skærmen ud ved at lirke med en lille skruetrækker eller lignende.
2. Udskift den beskadigede pære. Benyt kun halogenpærer på 12V - 20W max - G4, og sørg for ikke at røre ved dem med hænderne.
3. Luk skærmen (snap-lås)

Hvis belysningen ikke fungerer, skal man kontrollere, at lampen er korrekt indsat i fatningen, før der rettes henvendelse til et servicecenter.
