MANUAL DE USUARIO HCG71320X BEKO

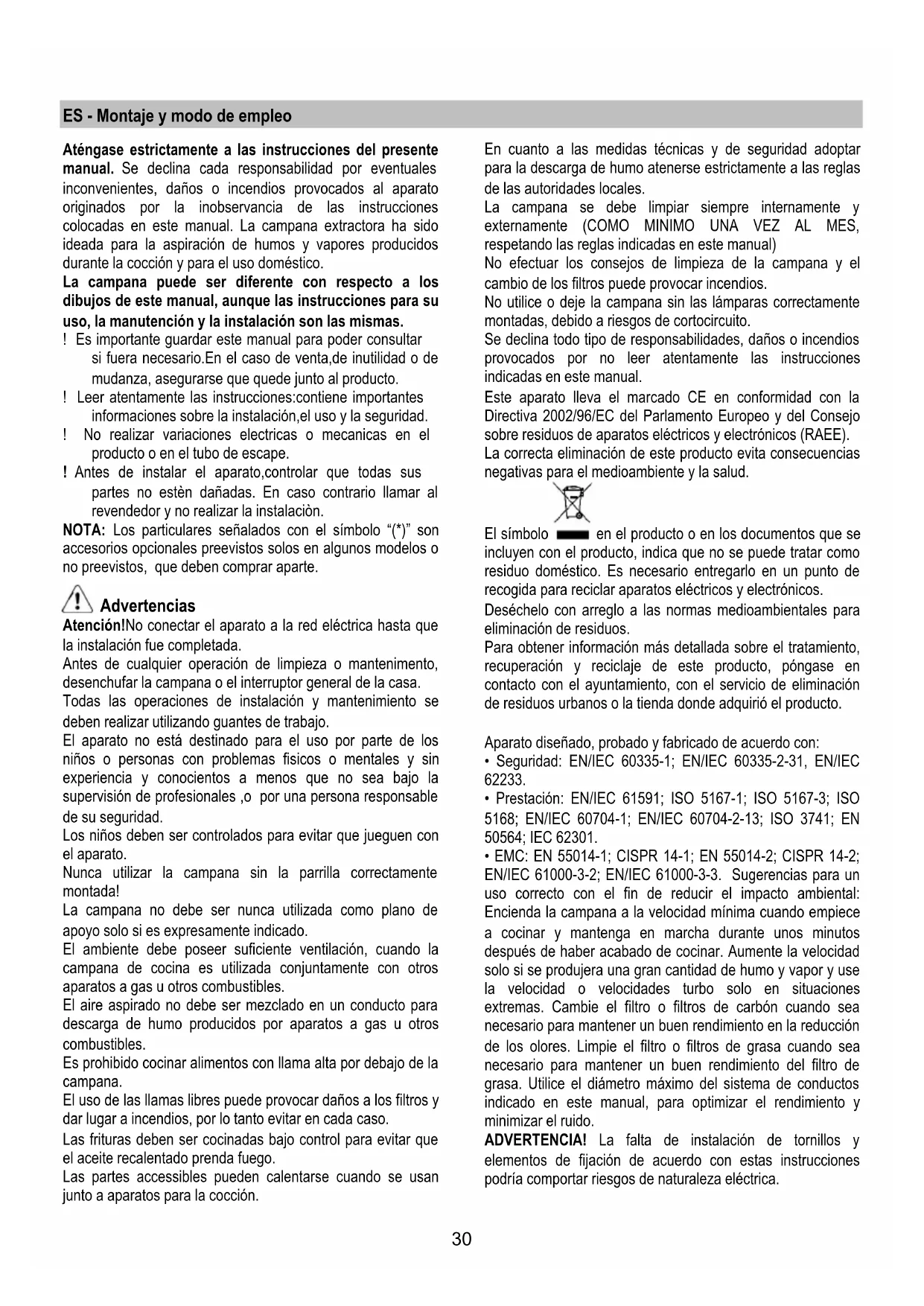

ES Montaje y modo de empleo

ES - Montaje y modo de empleo

Aténgase estRICTamente a las instrucciones del presente manual. Se declina cada responsabilidad por eventuales inconvenientes, daños o incendios provocados al aparato originados por la inobservancia de las instrucciones colocadas en este manual. La campana extractor ha sido ideada para la aspiración de humos y vapeores producidos durante la cocción y para el uso domestico.

La campana puede serdifferente con respecto a los dibujos de este manual,excepta las instrucciones para su uso,la manutencion y la instalacion son las mismas.

! Es importante guardar este manual para poder consulutar si fuera besoino.En el caso de vente,de inutilidad o de mudanza, asegurarse que quede+junto al producto.
! Leer atentamente las instrucciones:contiene importantes informaciones sobre la instalacion,el uso y la seguridad.
! No realizar variaciones electricas o mecanicas en el producto o en el tubo de escape.
! Antes de instalar el aparato,controlar que todas sus partes no esten dañadas. En caso contrario llamar al revendedor y no realizar la instalación.

NOTA: Los particularesignalados con el significo () "son accesos.optiones preevastos solos en algunos modelos o no preevastos, que deben comprarAparte.

Advertencias

Atencion!No conectar el aparato a la red electrica hasta que la instalacion fue completada.

Antes de cualquier operación de limpieza o mantenimiento, desenchufar la campana o el interruptor general de la casa.

Todas las operaciones de instalacion y mantenimiento se deben realizar utilizing guantes de trabajo.

El aparato no está destinado para el uso por parte de los niños o personas con problemas fisicos o mentales y sin experiencia y conocimientos a menos que no sea bajo la supervisión de profesionales, o por una persona responsable de su seguridad.
Los niños deben ser controlados para evaporar que juguen con el aparato.
Nunca utilizes la campana sin la parrilla correctamente montada!
La campana no debe ser nunca utilizada como plano de apoyo solo si es expresamente indicado.
El ambiente debe poseer suficiente ventilacion, cuando la campana de cocina es realizada conjuntamente conothers aparatos a gas uthers combustibles.
El aire aspirado no debe ser mezclado en un conductor para descarga de homo producidos por aparatos a gas uthers combustibles.
Es prohibido cocinar alimentos con llama alta por bajo de la campana.
El uso de las llamas libres pueda provocar danos a los filtros y dar lugar a incendios, por lo tanto evaporar en cada caso.
Las frituras deben ser cocinadas bajo control para evaporar que el aceite recalentado prenda fuego.
Las partes accesibles peuvent calentarse cuando se usesan jusqu a aparatos para la cocción.

En cuando a las medidas sociales y de seguridad adoptar para la descarga de humano atenerse estrictamente a las reglas de las autoridades locales.

La campana se debe limpiar siempre internamente y externamente (COMO MINIMO UNA Vez AL MES, Respectando las reglas indicadas en este manual)
No efectuar los consejos de limpieza de la campana y el cambio de los filtros puede provocar incendios.
No utilise oootera campana sin las lamparas correctamente montadas,deferado a riesgos de cortocircuito.
Se declina todo tipo de responsabilitidades, daños o incendios provocados por no leer atentamente las instrucciones indicadas en este manual.
Este aparato llama el marcado CE en conformidad con la Direcva 2002/96/EC del Parlamento Europeo y del Consejo sobre residuos de aparatos electricos y electrónicos (RAEE).
La correcta eliminación de este producto evita consecuencias negativas para el medioambiente y la salute.

El símbolo en el producto o en los documents que se incluyen con el producto, indica que no se pueda trattar como residuo domestico. Esnecessaryaringarlo en un punto de recogida para recicular aparatos electricos y electrónicos.

Deséchélo con arreglo a las normas medioambienteles para eliminación de residuos.

Para Obtener información más detallada sobre el tratimiento, recuperación y reciclaje de este producto,pongase en contacto con el ayuntamento, con el servicios de eliminación de residuos urbanos o la tienda donde adquirido el producto.

Aparato diseñado, probado y fabricado de acuerdo con:

• Seguridad: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Prestación: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Sugerencias para un uso correcto con el fin de reducir el impacto ambiental: Encienda la campana a la velocidad minima cuando empiece a cocinar y mantenga en marcha durante uno horas antes de haber acabado de cocinar. Aumente la velocidad solo si se produjera una gran calidad de humo y vapor y use la velocidad o velocidades turbo solo en situaciones extremas. Cambie el filtro o filtros de carbon cuando seanecessary paramantener un buena rendimiento en la reduccion de los olores. Limpie el filtro o filtros de grasa cuando seanecessary paramantener un buena rendimiento del filtró de grasa. Utilice el diametro Tmaximo delistema de conductos indicado en este manual, para optimizar el rendimiento y minimizar el ruido.

ADVERTENCIA! La falta de instalación de tornillos y elementos de lijación de acuerdo con estas instrucciones podraistarportar riesgos de naturaleza electrica.

Utilización

La campana está diseñada para ser realizada tanto en la forma de extracción como para la forma filtrante de interior.

Version aspirante

El vaporiene evacuado hacía el externo a traces de un tubo de escape introducido en el laro de sujeccion que se encontrar arriba de la campana.

El diametro del tubo de escape debe ser igual al diametro del aro de sujeccion.

En la parte horizontal, el tubo debe tener una ligera inclinacion hacela alto

Conectar la campana en los tubos y en los orificios de escape de pared con diametro equivalente a la calidad del aire (brida de empalme).

El uso de tubos u orificios de escape de pared con diametro inferior, determinará una reduccion de los rendimientos de la aspiracion y un drastico aumento del ruido.

Se declina cada responsabilidad.

! Utilice un conductor cuya longitud sea la minima indispensable.
! Utilice un conducto con el menor número possible de curvas (ángulo máximo de la curva: 90^ ).
! Evite los Cambios drásticos en la sección del conductor
Utilice un conducto cuiy interior sea lo mas liso possible.
! El material del conductor debe estar aprobado de conformidad con las normativas.

Version filtrante

Se debe utilizes un Modelo de carbón activo, disponible del vuestro proveedor. El aire aspirado viene reciclado antes de expulsarlo en el ambiente a工程技术 de la parrilla superior.

Los modelos sin motor de aspiracion solamente funciona en version aspirante y tienen que connectarse a unaunidad periferica de aspiracion (no suministrada).

Las instrucciones de connexion se proveen con launidad periférica de aspiración.

Instalación

La distancia minima entre la superficie de coccción y la parte más baja de la campana no debe ser inferior a 50cm en el caso de cocinas electricas y de 65cm en el caso de cocinas a gas o mixtas.

Si las instrucciones para la instalación del dispositivo para cocinar con gas especialcan una distancia mayor, hay que tenerlo en consideración.

Conexión electrica

La tensión de red debe corresponder con tensión indicada en la etiqueta colocada en el interior de la campana. Si es suministrada con un enchufe, conectar la campana a un enchufe conforme a las normas en vigor y colocarlo en una zona accesible, aun antes de la instalación. Si no es suministrada con enchufe (conexión directa a la red) o clavija

y no es possible situarla en un lugar accesible, aunupon de la instalacion, colocar un interruptor bipolar de acuerdo con las normativas, para asegurar la desconexion completa a la red en el caso de la category de alta tension III, conforme con las reglas de instalacion.

Atencion! Antes de reconectar el circuito de la campana a la red y de verificar el correcto funciona, controlar siempre que el cable de red fue montado correctamente.

La campana está provista de un cable de alimentación especial; si el cable se daña, Solicite uno nuevo al Servicio de Asistencia Técnica.

Montaje

Antes de comenzar con la instalación:

• Asegurarse que el producto adquirido, sea de las dimensiones apropriadas para la zona de instalacion escogida.
• Quitar el/los filtr/s al carbón activo (*) si es provisto (ver el párrafo relativo).

Este/tos va/van montado/s-Newamente si se desealazar campana en version filtrante.

• Verificar que en el interior de la campana no hayan (por motivos de transporte) materiales suministrados (como por exemple;bolsas con tornillos (^) ,garantias (^) etc.), eventually quitarlos y conservarlos.
• Si es possible desconectar o quitar los muebles debajo y alrededor del area de instalacion de la campana para tener una mayor accesibility a la / pared al/techo, donde sera instalada la campana. De todasomanas, proteger los muebles y todas las partes necessarias para la instalacion. Escoger una superficie plana y cubirla con una protecciondonde apoyar las piezas metalicas.
• Verificar además que en la zonaURTCA de la zona de instalacion de la campana (con la campana montada) sea disponible un enchufe electrico y una descarga para el homo hacer el exterior (solo para la version aspirante).
• Executor todos los problemas de mampostería你需要os ( ej.: instalación de una toma de corriente y/o agujero para el pasaje del tubo de descarga).

La campana está dotada con tacos de fijación adecuados a la mayor parte de pareDES/techos. De cualquier modo, conviene consultar a un先进技术 calificado para tener la certeza de que los materiales son adecuados a la pared / techo. La pared / el techo debe ser lo suficientmente fuerte para sostener el peso de la campana.

Funcionamento

Usar la potencia de aspiracion mayor en caso de particular concentrazione de vapeores de cocina. Aconcejamos de encender la aspiracion 5 horas antes de iniciaar a cocinar ydeerla en funci0n porothers 15 minutesapproximamente.

Visualizaciones Display

Atencion! Antes de cualquier operacion de limpieza o mantenimiento, retire la campana de la red electrica desconectando el enchufe o disconnectando el interruptor general de la casa.

Limpieza

La campana debe ser limpiada con fecuencia tanto externamente como internamente (con la misma fecuencia con la que se realiza el mantenimiento de los filtros de grasa). Para la limpieza, utilise un paño impregnado de detergente liquido neutro. No utilise products que contengan abrasivos. NO UTILICE ALCOHOL!

ATENCLION: De no observarse las instrucciones dadas para limpar el aparato y sustituir el filtro, poder producirse un incendio. El fabricante recomienda leerlas y respetarlas atentamente.

El fabricante no se hace responsable por los daños al motor o los incendios provocados en el aparato debido a intervenciones de mantenimiento incorrectas o al incumplimiento de las normas de seguridad proportionadas.

Filtro antigrasa

Fig. 14-32

Retiene las particulas de grasa produidas cuando se cocina.

Debe limpiarse una vez al mes (o cuando el sistema de indicación de saturación de los filtros - si está previsto en el Modelo que se posee - indica esta necessities) con detergentes no agresivos,manualmente o bien en lavavajillas a bajas temperatas y con ciclo breve.

Con el lavado en el lavavajilla el filtro antigrasa metalico puede Destenirse pero sus caracteristicas de filtrado no cambian absolutamente.

Para desmontar el filtro antigrasa, tirar de la manija de desenganche de muelle.

Filtro al carbón activo (solamente para la version filtrante) - Fig. 31

Retiene los oleres desagradables producidos por el cocinado de alimentos.

El filtró al carbón activo puede ser uno de这些tips:
- Filtró al carbón activo lavable.
- Filtr o carbones activos NO lavables.

Filtro al carbón activo lavable

El filtró al carbón puede lavarse cada dos días con agua caliente y detergentes adequados o en lavavajillas a 65^ (en caso de lavado con lavavajillas, realice el ciclo de lavado completo sin platos en el interior.). Quite el agua que haya quedado en el filtró sin estropearlo, después quite el almohadillado situado en el interior del armazon de plástico y póngalo en el hora a 100^ durante diez horas para secarlo Completely. Cambie el almohadillado cada 3 años y cada vez que el paño se estropee.

Filtro al carbón activo NO lavable

La saturación del carbon activado ocurre cuando da mas o menos tiempo de uso prolongado,dependiendo del tipo de cocina y de la regularidad de limpieza del filtro de grasa. Enequalquier caso es必須o sustituir el cartucho al menos cada 4这点.NOguelevarse oreciclarse.

Montaje

Enganchar el filtro de carbón activo primero, posteriormente sobre la pestaña metalica de la campana, y después en la parte anterior con las dos perillas.

Desmontaje

Quitar el filtro de carbón activo girando 90^ grados las perillas que lo fjan a la campana.

Sustitución de la lámpara - Fig. 33

Desconecte el aparato de la red electrica.

Atencion! Antes de tocar las lamparas asegurese de que esten frias.

Sustituir la lámpara dañada con una del mismo tipo como se especifica en la etiqueta correspondiente o en la campana cerca de la lámpara misma.

1. Extraer la proteccion hacero palanca con un peuo destornillador de boca plana o una herramienta similar.
2. Sustituir la lampara danada. Utilizar solo lamparas halogenas de 12V -20W max - G4 (Adecuada para su uso en luminaria abierta) prestando atencion en no tocarlas con las manos.
3. Cerrar el plafón (fijación a presión).

Si la iluminación no funciona, antes de llamar al servicios de assistencia技术水平, controlar que las lámparas estén bien montadas en su sede.

lugar a incéndios, portanto, delve ser absolutamente evitado.
